Виды и изготовление столярного верстака своими руками

Основные виды

Несущая конструкция верстака должна выдерживать большие весовые нагрузки

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

• Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
• Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

• Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
• Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
• Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

• Прямой;
• Угловой;
• С дополнительными элементами — стеллажами, верхним ярусом и т.д.

Угловой верстак

Существует различия и по типу функционала:

Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

Столярный верстак

Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.

Слесарный верстак

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Особенности

Складной верстак в сложенном состоянии занимает до 10 раз меньше места, чем в рабочем.

Переносной – версия, по принципу действия похожая на складное кресло или обычный раздвижной стол, который легко переносить. Недостатком является почти полное отсутствие ящиков, заметно утяжеляющих конструкцию: вместо них – одна-две полки без задних стенок, сам верстак напоминает стеллаж.

Универсальный – конструкция, прикрепляющаяся к стене, но в отличие от обычного пристенного у такого стола присутствуют все четыре ножки. Схема усложняется выдвижными колёсиками, позволяющими воспользоваться верстаком, как тележкой. Данная версия напоминает передвижной стол для приготовления хот-догов, популярный у продавцов фастфуда в 90-х годах прошлого века: присутствуют полки с задними стенками (или полноценные ящики). Его можно и сложить у стены, подняв и зафиксировав, и перекатить в другое место. Переноска требует помощи ещё двух человек: вес значителен – десятки килограммов.

Раскладной пристенный верстак используется в домашнем «рабочем кабинете» или подсобке – вне дома. Стилизуется под общее оформление домашнего интерьера, может быть выполнен в качестве мини-трансформера, по виду которого гости не сразу догадаются, что это именно верстак. Для подверстачья может использоваться профильная труба.

Инструменты

Какой набор инструментов будет необходим мастеру:

• металлический уголок;
• саморезы по металлу;
• анкерные болты;
• шурупы;
• рулетка;
• дрель;
• пила;
• наждак;
• болгарка;
• ручная ножовка;
• молоток;
• набор отверток;
• столярный клей;
• краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Справка: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Назначение и устройство верстака

Внешне верстак представляет собой обязательно устойчивый и массивный рабочий стол для изготовления, ремонта и обработки изделий, различных по форме и размерам. Габариты самого верстака напрямую связаны с возможностью изготовления заготовок различной величины. Причём проведение этих работ может осуществляться как ручным способом (ножовкой, молотком, коловоротом и многими другими приспособлениями), так и механизированным методом с применением электрического оборудования.

Типичная компоновка столярного стола выглядит следующим образом:

• Рабочая поверхность верстака сделана из прочной, массивной доски, толщина которой должна быть более 60 мм. Чтобы сократить периодическую замену в связи с быстрым износом, поверхность изготавливается из древесины твёрдых пород (дуб, бук, граб). Крышку верстака можно изготовить из отдельных сухих досок, пропитанных заранее олифой.
• На переднюю панель рабочего стола прикрепляются тиски, которые служат для удержания заготовки в устойчивом и надёжном положении. На верстак с линейным размером более одного метра возможна установка двух тисков. При этом крупные тиски чаще изготавливаются в деревянном исполнении и служат для закрепления заготовок большого размера, а изготовление тисков меньшего размера допустимо в стальном варианте.
• Опоры верстака изготавливаются из мягких пород дерева (липа, сосна, ель). При этом для повышения устойчивости всей конструкции, опоры между собой обязательно нужно соединять продольными планками.
• В пространстве под верстаком необходимо предусмотреть установку наглухо закреплённых или выдвижных ящиков и полок для хранения рабочего инструмента.

Отверстия, специально просверлённые в передней части крышки, служат прекрасным устройством для закрепления разнообразных струбцин, клиньев и иного вида крепежа крупных заготовок. Для фурнитуры и крепления мелких деталей предусматривается изготовление углублений в задней части рабочей поверхности верстака. Иногда из-за сложности изготовления таких крепёжных углублений, устанавливают по периметру деревянные рейки.

https://youtube.com/watch?v=xnx6h-ibGGo

Типы столярных верстаков

Существует три основных типа исполнения столярного стола:

• Мобильный. Такой верстак чаще всего изготавливается своими руками для помещений небольшого размера (гараж, сарай, пристройка). Основное предназначение такого рабочего стола — выполнение определённых операций с деталями малого размера. Его сравнительно небольшой вес позволяет перемещать всю конструкцию в удобное для проведения работ место. Применение небольшого количества вспомогательных инструментов — таких как тиски, электродрель, наждак — позволяют эффективно использовать мобильный верстак для проведения даже мелких и средних слесарных работ.
• Стационарный. Отличительной чертой такого типа приспособления является его массивность, что препятствует возможности установки верстака в малых гаражах или мастерских. Эти рабочие столы применяются чаще для распиловки габаритных досок, брёвен, бруса при возведении дома или различных хозяйственных построек. Применение такого верстака является нецелесообразным после завершения строительства.
• Сборный верстак. Изготовление такого рабочего стола осуществляется при помощи болтового соединения, что предоставляет возможность в любой момент видоизменять и дорабатывать верстак, в зависимости от решаемых задач. Недостатком такого оборудования считается сложность его сборки, а также необходимость периодически поджимать болтовое соединение, которое способно ослабевать под воздействием вибрирующих механизмов, установленных на верстаке.

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

1. При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
2. Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
3. Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

https://youtube.com/watch?v=8h_35XQ1xaE

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Основные виды верстаков

Существует несколько видов верстаков, которые различаются по своему функциональному предназначению. Сложные устройства сочетают в себе несколько видов сразу. Более простые имеют ограниченные функции.

• Столярный стол. Он представляет из себя обычный высокий стол с плоской ровной столешницей. Он предназначен для обработки и выпиливанию мелких деталей. Но большие доски обрабатывать на нем сложно.
• Длинный верстак. Он представляет из себя длинную конструкцию с тисками для закрепления досок и бревен. Главное его предназначение – обработка таких видов деталей. Однако собирать мелкие изделия здесь невозможно.
• Универсальный стол. Он имеет плоскую широкую столешницу, рядом отверстия для сброса мусора и длинное крепление с тисками. Наиболее продвинутые модели с отдельных сторон укреплены металлическими листами или лентой, что позволяет обрабатывать на нем изделия из металла и камня.

Существует также градация верстаков и по видам сборки. Здесь могут быть такие варианты:

• Мобильный верстак. Имеет небольшой размер и вес. Предназначен для переноски с места на место и обработки небольших изделий.
• Стационарный стол. Эти конструкции тяжелые и, как правило, надежно крепятся к полу. На них обрабатывают тяжелые бревна, доски, крупные детали. Обычно такие варианты используются в частных домах, где хозяин довольно часто занимается столярными или другими работами. Чаще всего эти верстаки бывают универсальными с большим количеством приспособлений.
• Складной столик. Это промежуточный вариант между мобильным устройством и большим стационарным столом. Сборные верстаки также имеют довольно большой размер, но при этом их можно довольно быстро убрать. Они подходят для гаражей или небольших частных домов.

Столярный верстак по конструктивным характеристикам представляет собой стол, на котором расположены полки для инструментов, ящики и дополнительное оборудование.

Составляем проект верстака

Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Разновидности и устройство верстаков для столяров

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения. Главный минус – габариты и потребность в большом объеме стройматериалов.

В полноценной мастерской лучше всего установить стационарный верстак

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

• Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
• Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
• Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
• Полки – места хранения, которые располагаются под столешницей.

https://youtube.com/watch?v=K9Lz1Xmvt7U

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

Чертежи и размеры верстаков

Верстак можно собрать любого размера, но для удобства работы лучше придерживаться оптимальных размеров. Поэтому для начала нужно подготовить чертежи и схемы, где будут отображены все точные параметры стола.

К основным показателям относятся:

• длина. Параметр определяется тем, какие работы будут производиться на столе, а также свободным местом в помещении. В среднем длину выбирают около 2 м;
• ширина. Верстак устанавливается, как правило, вдоль стены, при этом должна быть предусмотрена возможность достать до инструментов, расположенных на полке либо в тумбочке. Ширину рекомендуется делать не более 60 см при расположении верстака рядом со стеной;
• высота. Этот параметр зависит от роста человека. Стандартное значение — 0,8-1 м.

Особенности конструкции

Верстак – это многофункциональный стол, на котором ведутся различные работы по изготовлению, ремонту каких-либо металлических, деревянных или других изделий. Его дополняют различными выдвижными ящиками и полками для электроинструмента, запасных частей, мелких деталей, крепежных и строительных мелочей. Универсальный стол пригодится и для сварщика, и для автомобилиста, а благодаря простой конструкции его достаточно легко собрать.

Сделать верстак своими руками можно по другим размерам с учетом ваших индивидуальных особенностей. Смастерить верстак несложно, для этого подойдут материалы, которые можно найти в любом строительном магазине, на даче или в гараже. Устроить рабочую зону можно в квартире на балконе или лоджии, в частном доме в подвале (при отсутствии гаража или отдельной мастерской) или под навесом (уличный вариант). Неприхотливость конструкции позволяет ставить верстаки не только для дома, но и в домашнем автосервисе.

Выбрать нужно не только подходящую модель верстака, также надо учесть его расположение в помещении. Стол должен находиться у окна или другого источника освещения и быть оборудованным дополнительной подсветкой. Чертеж необходимо составить с учетом того, правша вы или левша.

Продумывать конструкцию нужно до мелочей: каким будет материалы основы, будет стол выкатной или стационарный, количество розеток, которые могут быть нужны, и многое другое. Чем детальнее вы представите свое идеальное рабочее место, тем проще будет воплотить идею в жизнь. Нет необходимости брать за основу промышленные верстаки, это трудозатратно и денежных вложений потребует много.

Подготовка к сборке. Распил досок.

Для удобства работы необходимо распилить имеющиеся материалы на заготовки в соотвествии с распиловочными картами. Самая простая операция – это распил бруска, т.к. потребуется всего две детали одинаковой длины и они обе умещаются на одном бруске. Тем не менее ниже приводится пример распиловочных карт.

Если Вы ещё не поняли, как пользоваться распиловочной картой, то прочтите следующее объяснение. Первая строка таблицы означает номер доски. Вторая обозначает сколько материала у Вас останется на каждой доске после отпила всех заготовок. Далее каждая строка – это длина очередной заготовки, которые умещаются (и следовательно должны быть отпилены) на каждой доске. Все размеры даны в миллиметрах.

Например, на доске строганной 40х96х3000. под номером три умещаются две заготовки по 900 мм. каждая, одна заготовка длиной 700 мм. и одна – длиной 458 мм. При этом после распила у Вас останется приблизительно 42-мм обрезок. «Приблизительно» – потому что толщина пила в расчёт не берётся.

Все доски сложите в отдельные стопки, согласно их длине. Должно получиться так, как указано ниже в таблицах.

Составные части приспособления

Хороший верстак слесарный — это стол с прочной металлической поверхностью. Дерево в качестве основного материала не допускается: оно легко марается машинным маслом или другими смазками. Поскольку на слесарном столе занимаются обработкой изделий из металла, поэтому в деревянной столешнице будет постоянно задерживаться стружка. Однако доски иногда применяют в комбинации со сталью или иным подобным материалом. Такое сочетание позволяет упростить и удешевить сборку, не сильно теряя в прочности.

Конструкция верстака для работ по металлу напоминает обычный письменный стол, в чём можете убедиться на фото. На столе также должны быть:

1. Ящики и полочки для хранения оборудования и расходников (могут располагаться над столешницей или под ней, в тумбе или просто так).
2. Силовой щит, чтобы подвешивать инструмент.
3. Тиски.

Верстак из металла

Сам верстак должен стоять под крышей в мастерской, гараже или ином подобном помещении. Расположение частей в корпусе вам предстоит продумать заранее и отразить в чертеже, исходя из собственного удобства и размеров помещения. Комфортнее работать на верстаке большой площади. Но часто габариты мастерских ограничивают этот параметр.

Совет. Оптимальная высота стола — расстояние от пола до локтя опущенной руки.

Виды и их устройство

Профессиональный деревянный верстак – это универсальный и многофункциональный рабочий инструмент для столяра и плотника. Варианты конструкции столярного рабочего стола могут быть различны и зависят от функциональности тех задач, что определяются технологическими процессами обработки заготовок.

Стационарные

Это классический вид столярного станка, который постоянно находится в одном помещении и не подразумевает никаких передвижений во время его использования. Простой верстак дает возможность работать с деталями различных размеров и массы. Как правило, это массивное и прочное сооружение, состоящее из основных частей и имеющее дополнительное оборудование – винт, зажимы, упоры, которые обеспечивают крепеж деталей.

Стационарный верстак может быть укомплектован на усмотрение мастера. Например, в нем могут быть установлены лобзик, фрезерная машина, наждак, сверлильное приспособление. Такой универсал, 4 в 1, удобен тем, что у мастера всё необходимое находится под рукой, а значит, производительность его труда возрастает.

Столешница у стационарных верстаков делается наборной или изготавливается из деревянного массива. Применять древесно-стружечные плиты для верстака не рекомендуется, так как такое покрытие будет недолговечным. По мнению профессионалов, длина столешницы удобнее всего размером 2 м, а ее ширина составит 70 см. Такой размер позволяет сделать удобной обработку как больших, так и маленьких заготовок.

Для каркаса конструкции используется брус, сечение которого должно быть как минимум 10х10 см. Толщина цанг должна иметь сечение от 5-6 см и более. Узлы стыковки выполнены шиповым или шкантовым соединением, а также используют болты и шурупы.

Упоры так же, как и бранши тисков, делают из прочных пород древесины, металлический упор не используют, так как он будет деформировать заготовки, оставляя на них вмятины.

Мобильные

Существует также компактный переносной тип столярного верстака. Его применяют в том случае, если свободного места для работы недостаточно. Длина мобильного верстака обычно не более 1 м, а ширина может быть до 80 см. Такие габариты позволяют переносить верстак с места на место, его вес в среднем 25-30 кг.

Компактное приспособление удобно тем, что его можно использовать с целью обработки небольших деталей, выполнить различные ремонтные работы, заняться резьбой по дереву.

Сборные

Этот вид столярных приспособлений состоит из отдельных модулей, которые при необходимости можно заменять, так как разборная конструкция верстака имеет соединения на болтах. Сборные модели применяются для выполнения различных методов обработки заготовок, а также они незаменимы там, где площадь свободного пространства ограничена.

Чаще всего сборные столярные верстаки имеют съемные столешницы и основу-каркас, оснащенную раскладным механизмом. Верстак может стать рабочим местом как для одного, так и сразу для двоих человек. Конструктив верстака позволяет переносить его на определенные расстояния или перемещать в пределах мастерской.

У сборных моделей столешницы часто делают на специальных петлях, благодаря чему она может откидываться, а ножки каркаса при этом будут складываться под откидную часть. Сборные верстаки используют для работы с небольшими по размеру и массе заготовками. Опорный каркас у таких конструкций значительно меньше по размеру, чем у стационарных массивных аналогов. Столешницу для верстака сборной модели можно сделать не только из массива дерева, но и из фанеры или древесно-стружечной плиты, так как на такие верстаки не предполагается большой нагрузки.

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства. В среднем длина верстака в гараже составляет около 1,5-2 м

В среднем длина верстака в гараже составляет около 1,5-2 м.

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

На заметку! Если конструкция верстака рассчитана для работы в стоячем положении, обязательно нужно предусмотреть деревянную подставку для стула на тот случай, когда захочется посидеть за столом.     Стандартная высота стола в гараже составляет 80 см.

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Складной верстак универсальный

Автор придумал такую ножницеобразную конструкцию, чтобы можно было работать как стоя, так сидя. По идее, на верстак можно установить циркулярную пилу или рубанок, также установлен двигатель с приводом, чтобы не раскладывать вручную. Как видите, конструкция довольно простая, такой складной верстак универсальный может выполнять множество функций, если немного усовершенствовать. Как его сделать, изображено на фотографиях в галерее.

Источник фото www.instructables.com/id/Scissor-Bench-Adjustable-Height-Motorized-Workstat

Универсальный стол для фрезера

Если вы имеете, хоть какое-то отношение к столярке, без фрезера обойтись очень тяжело. Обработать кромку, сделать шиповое соединение, пазы, канавки – все это делается фрезером. Причем стол или верстак нужен обязательно, потому что невозможно сконцентрироваться одновременно на обработке и обрабатываемой детали. Заводские столы с дорогими комплектующими обычно мало подходят для частного использования, в основном из-за стоимости. Автор предлагает самостоятельно сделать универсальный стол для фрезера, с интересным дизайном и простыми регулировками.

Основная деталь стола, подъемник для фрезера. Здесь используется наклонная плоскость, чтобы поднимать и опускать двигатель. Это довольно простая конструкция и по утверждению аватора очень надежна в эксплуатации. Изготовить подъемник своими руками довольно легко, здесь нет  каких-либо сложных деталей. Погрешности, допустимы, куда без них, поэтому все соединения должны быть герметичными, но это необходимо для любого устройства этого типа.К сожалению на фото плохо видно цифры, но все детали показаны.

Ниже в галерее пошаговые фото изготовления стола. Их довольно много, больше ста штук, поэтому описание будет кратким. В первой части резка наклонной плоскости, верхний и нижний края наклонной поверхности должны быть гладкими и параллельными. Подшипники должны быть как можно ближе к наклонной поверхности, если будет небольшой люфт, не имеет большого значения. Стержень с резьбой проходит через зажим и каретки. Отверстия для этих стержней слегка увеличены в размере, чтобы зажим двигателя мог перемещаться для регулировки выравнивания фрезера

Обратите внимание на запирающий механизм. В данном случае это короткий рычаг на передней панели

Если повернуть его на четверть оборота, он зажимает каретку лифта, поэтому она не будет двигаться.

Изготовление маховика для подъемника. Сборка ножек. Такой способ изготовления ножек дает 2 преимущества: во-первых, детали будут ламинированные, и к тому же клееная древесина более прочная. Во-вторых, это упрощает работу и сокращает время на изготовление.Начинайте с распила всех частей по ширине и длине, а затем заточите под конус нижние части с помощью зажимного приспособления, в основном из эстетических соображений — ноги будут выглядеть менее громоздким. Затем установите нижнюю полку. Черная стрелка на фото показывает, как передняя панель проходит под нижней частью основного корпуса. Делаем отверстие для фрезера и пластину. Затем отверстия для шланга, с помощью которого будет убиратся пыль и стружка.

Устанавливаем электрику. Тщательно разметить место для панели переключателя, вырезать коробку, провести проводку. Обязательно установите защитные пластины, чтобы защитить тумблера от повреждений и предотвратить случайный запуск. Чтобы ускорить работу подъемного механизма, автор установил второй маховик, которое в два раза больше первого. Большое приводит в движение меньшее колесо в соотношении 1: 2 — для каждого поворота большого колеса. Ну и сборка, естественно, завершается покраской.

Дальше делаем стеллажи и дверцы для шкафчика с магнитными фиксаторами. Система забора.

Если что-то не понятно, вот ссылка на сайт источника, где вы можете узнать все подробности.Источник фото www.ibuildit.ca/Workshop%20Projects/router-table-8.html

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде

В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже

Мы выбрали три наиболее интересные модели столярных тисков.

Wilton WWV/EC-175

Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.

ЗУБР ЭКСПЕРТ

Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.

Wilton WWV/D/Q/7

Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.

Важно!

Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

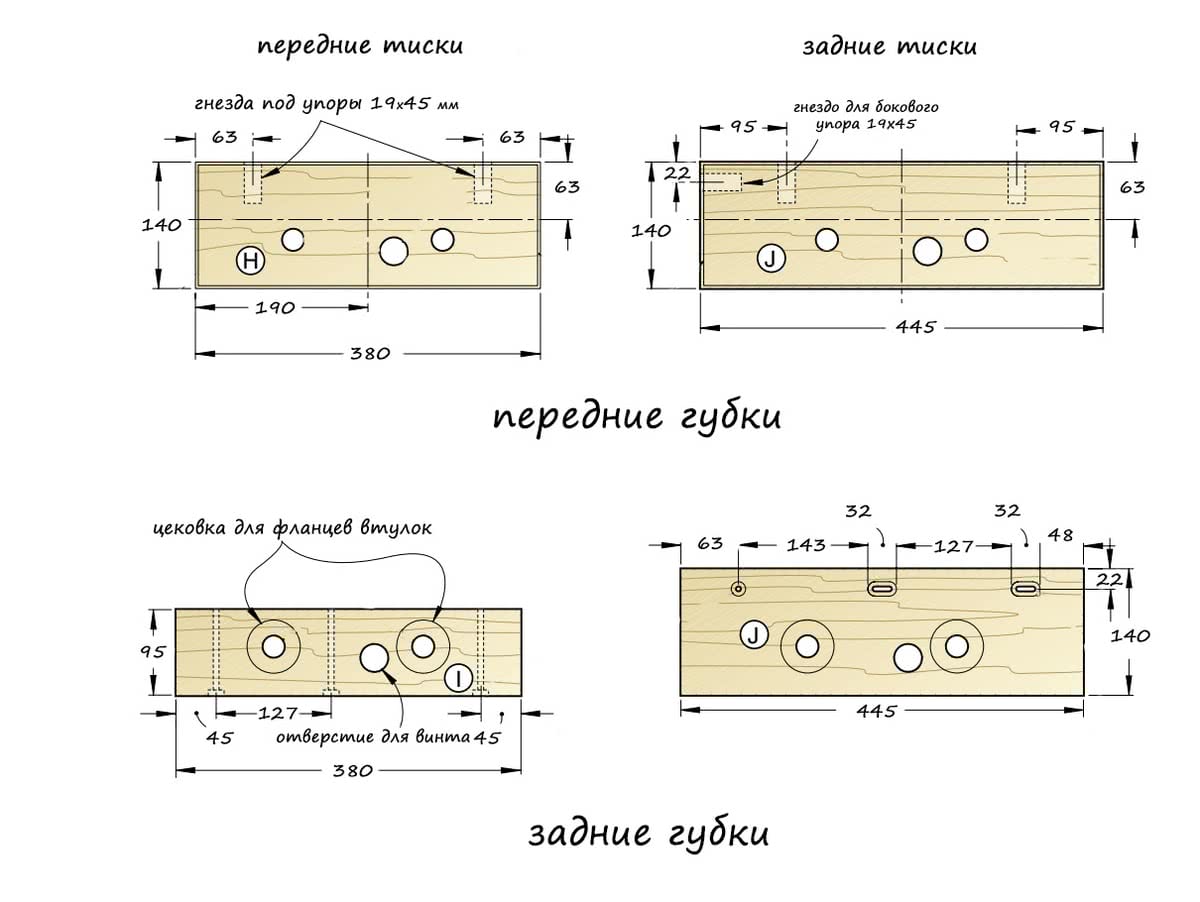

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого  просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

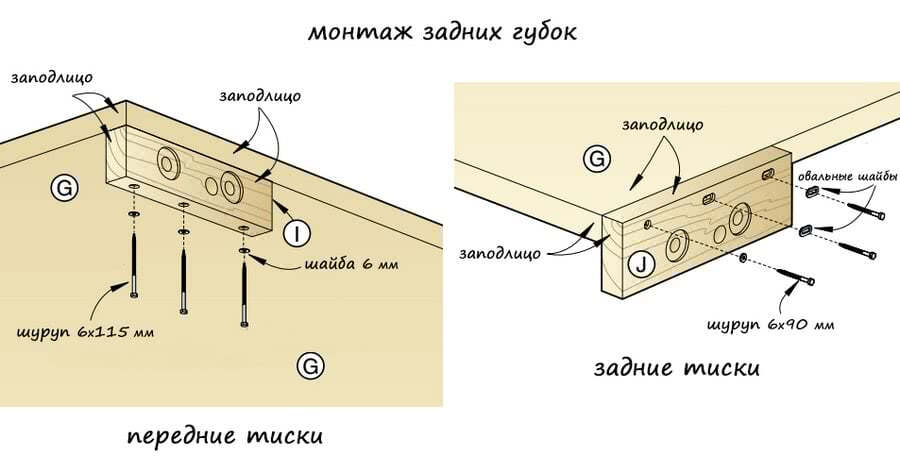

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

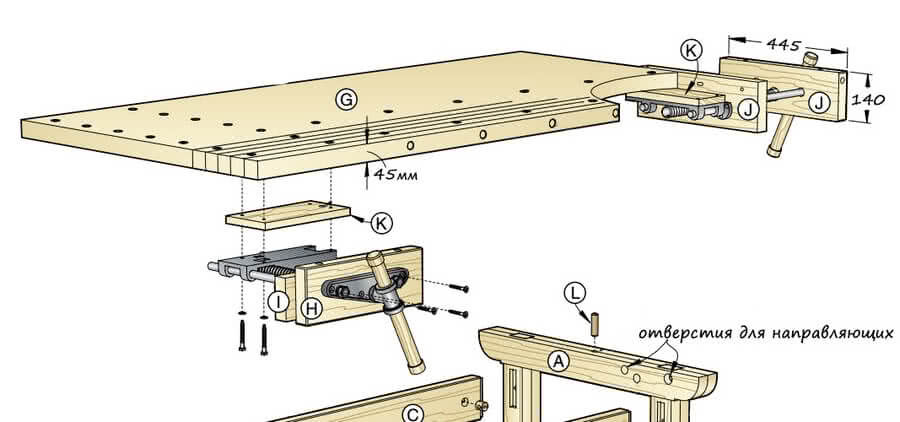

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.

Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам
