Вентиляция в предбаннике

Схема вентиляции сауны с учетом подсобных помещений и расчетами

Эта схема учитывает не только помещение парной, но и моечное отделение, и комнату отдыха. Чуть ниже мы приводим поясняющее видео вентиляции в сауне.

• парилка – оборудуется естественная вентиляция;
• моечная – механическая вытяжка;
• комната отдыха – естественный приток и выдув;
• подсобное помещение – механическая вытяжка, запускаемая выключателем света.

Расчет воздухообмена и диаметра воздуховодов в сауне

Сделать вентиляцию в сауне «как у соседа» не получится. Необходимы точные расчеты. На этапе проектирования принудительной вентиляции определяется воздухообмен. Это объем воздуха, который должен быть заменен в данном помещении за 1 час.

Воздухообмен = О х К,

где О – объем воздуха в помещении, К – кратность воздухообмена.

Кратность воздухообмена – это определенная для каждого типа помещений величина:

• парная – 5;
• душевая – 50;
• комната отдыха – 3;
• массажная – 5.

Расчетная цифра округляется в сторону увеличения до 0 или 5 после запятой.

Между значением притока и выдува должен поддерживаться баланс. Поэтому, когда согласно расчетам приток больше, повышается и показатель вытяжки.

Учитывая полученные значения, рассчитываются диаметры воздушных каналов.

Форма сечения воздуховодов зависит от конструкции и типа вентиляции, но монтировать проще круглые каналы. Колена соединяются друг с другом с помощью соединительной арматуры для сауны. Вентиляционные задвижки приобретаются в любом крупном строительном супермаркете вместе со всеми необходимыми расходными материалами.

Разница производительности компенсируется за счет естественного притока через щели в стенах и дверях.

Нужно ли нанимать специалистов для расчета и проектирования

Если вам нужна правильная, “легкая” и беспроблемная баня, вентиляция в парной играет важную роль: от долговечности бани до вашей собственной безопасности.

Если банное помещение совмещено с домом, имеет комнату отдыха или предбанник, в которые выведена печь, или имеются иные причины для применения принудительной вытяжки, то ответ на вопрос “нужно ли нанимать специалистов для расчета и проектирования” будет однозначным: нужно.

Иначе можно ошибиться в незначительной детали, а приобретенное расчетное оборудование по этой причине не подойдет. А это в свою очередь вызовет дополнительные траты.

Кроме того, чтобы не нарушать конструкцию строения, вентиляцию парной лучше проектировать заранее, до того, как баня возведена, особенно это касается ситуации, когда вход потоков воздуха должен располагаться на фундаменте. Установка вентиляционной системы в уже построенное здание процесс хлопотный и трудоемкий. Потребуется разборка почти всех финишных материалов, освобождение места под гофры и прочее.

При строительстве кирпичной бани без предварительной подготовки и вовсе не обойтись, ведь требуется не только деревянные отделочные материалы, но и материал стен – кирпич, который (некоторые виды, например, силикатный) склонен к впитыванию большого количества воды.

Узнайте больше про утепление кирпичных бань на этой странице.

Как сделать вентиляцию своими руками

Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.

Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.

Как выбрать схему вентилирования и места для продухов

Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:

• Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
• Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.

Формирование отверстий для холодного воздуха можно делать в нескольких зонах:

1. Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
2. Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
3. За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.

С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.

Инструменты и материалы

Мастеру пригодится следующий набор:

• дрель;
• набор сверл для дрели;
• коронки по дереву;
• долото;
• стамеска;
• защитные клапаны и решетки;
• герметик;
• металлическая труба с сечением по размеру продуха;
• решетка с заслонками или регулируемыми жалюзи.

Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.

Пошаговая технология устройства вентиляции

Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.

Алгоритм такой:

Определить размеры и форму отверстия. Нанести разметку внутри помещения. Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки. В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки. Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости. Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри

https://youtube.com/watch?v=39hgh75-b_I

Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.

Установка воздуховодов:

• обернуть трубу минватой;
• вставить элемент в продух;
• зафиксировать положение монтажной пеной;
• запенить гидроизоляцию между стеной и обшивкой;
• закрепить решетки.

Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.

Организация циркуляции воздуха в парилке

Вентиляция в парной комнате должна проводиться с помощью двух или трех каналов для воздухообмена. По одной магистрали в комнату будет поступать свежий воздух, а по двум другим отработанный воздух будет выходить из бани.

Чем большего размера сделано окошко для вентиляции, тем быстрее будет проветриваться парилка.

Каналы для этой цели можно смонтировать, используя одну из вышеописанных схем проветривания.

Нюансы организации циркулирования воздушных масс в парилке:

интенсивность воздухообмен в помещении зависит от размера вентиляционных окошек;
для упрощения работ и сохранения целостности стены рекомендуется сделать все отверстия  в стенках еще во время строительства здания;
габариты деталей должны совпадать с размером выходного окошка

Но чтобы улучшить воздухообмен, можно немного увеличить диаметр вытяжной магистрали;
для регуляции интенсивности движения воздуха важно установить регулируемые деревянные задвижки;
все отверстия следует делать согласно выбранной схеме монтажа вентиляции. Также важно установить защитные решетки снаружи помещения и решетки на вентиляционные окошки внутри парилки.

При монтаже вентиляции в здании важно учитывать, как будут размещены вентиляционные окошки относительно печи. Важно правильно их смонтировать, чтобы парилка равномерно отапливалась

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

https://youtube.com/watch?v=_UC-IaQPDdM

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

https://youtube.com/watch?v=B3-C1JqcRQQ

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Правильная установка вентиляции согласно типу помещения

Неважно какой тип банного комплекса выбран для строительства, качественный монтаж воздушной вентиляционной системы — вот что по-настоящему важно. В бане из пеноблоков, сруба или каркасной парилке необходимо устанавливать только комбинированный или механический вид вентиляции, так как естественное проветривание не гарантирует сохранность и долговечность конструкции

Комбинированный тип подойдет и тем парным, которые располагаются непосредственно в доме, а не в отдельно стоящем помещении. Существует несколько типовых схем организации притока и оттока воздуха, в зависимости от типа парной.

Комбинированный тип вентиляции — идеальный выбор для парных, находящихся непосредственно в доме

Вентиляция типа басту

Чаще всего любители бани выбирают для своих парных шведский тип конструкции, называемый басту. В подобных конвекционных парных забор чистого воздуха происходит с улицы, и выводится он также, на улицу. Вытяжной короб устанавливается под печью или рядом с ней, а на сам короб устанавливается заслонка.

Короб устанавливают не менее чем на тридцать сантиметров от пола, а вверх по стене ведут трубу, которая выходит в сквозное отверстие под самым потолком. На вентиляционное отверстие тоже устанавливают клапан с заслонкой.
На противоположную от печи стену устанавливается воздухозаборное оборудование. Воздухозаборный короб лучше всего выбирать из дерева.

Вентилирование парилки по типу басту выполняется по следующей схеме:

1. Прохладный чистый воздух с улицы циркулирует вдоль печи от заборного короба, нагревается и поднимается вверх.
2. По мере нагревания печи, теплые воздушные массы у потолка начинают постепенно давить на холодный воздух внизу комнаты и постепенно прогревать стены парной.
3. Горячие воздушные массы давят на холодный воздух и постепенно, увеличивающееся давление заставляет горячий воздух выходит в вентиляционные отверстия.

Популярность этого типа бань высока за счет комфортных условий внутри парильной комнаты. А несомненный плюс заключается в возможности установки басту дома, в любом удобном месте. Встречаются даже квартиры, оборудованные банями по этому принципу.

Организация вентиляции в каркасной бане

Принципом, которым необходимо руководствоваться, если вы затеяли строительство бани — обеспечение циркуляции воздуха и отсутствие его застоя. Приточно-вытяжная система вентилирования — наиболее подходящий вариант для каркасной бани. Она позволит свободно перемещаться чистому воздуху по всем помещениям банного комплекса, и будет эффективно выводить наружу загрязненный.

Приточно-вытяжная вентиляция идеально подходит для каркасных бань

Основная схема построения вентиляции для каркасного помещения включает: каналы под трубы, трубы от печи, заслонки, двери, сквозные отверстия.
В каркасной деревянной бане принцип приточно-вытяжной системы актуален только в случае, когда хотя бы одна стена имеет сообщение с улицей.

Вытяжка в бане из сруба

Правильная русская баня издревле строилась из деревянного сруба. Бревна использовали только из зимнего сруба, так как все его поры были запечатаны смолами и движение соков останавливалось. Такие бани служили несколько десятков лет, даже с применением естественной вентиляции в виде сквозного проветривания.

Современные бани из бревен могут простоять не одну сотню лет, и вовсе не обязательно выбирать определенный тип сруба, благодаря правильной системе проветривания.

Нужна ли отличная от схем наших предков система вентилирования в бане из сруба?

При частом проветривании высок риск образования конденсата, который постепенно будет вредить стенкам парилки. А постоянный сквозняк создаст некомфортные условия для отдыха. Именно поэтому в деревянной бане нужно использовать комбинированный тип вентилирования. На сквозные отверстия в срубе нужно установить вентиляторы, продумать расположение труб для отдушин.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

• время от времени слегка приоткрывать дверь в парилку;
• сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
• если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
• сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

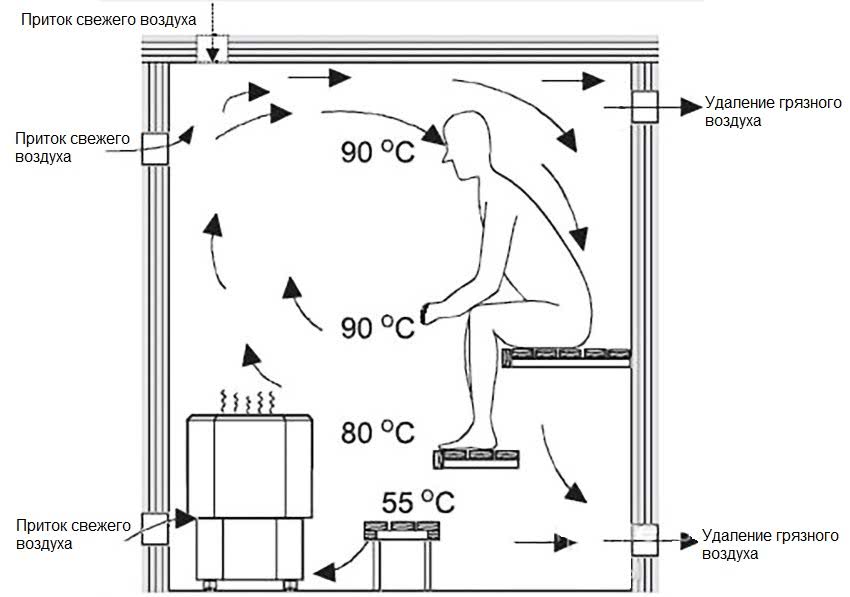

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

• вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
• приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
• оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
• сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

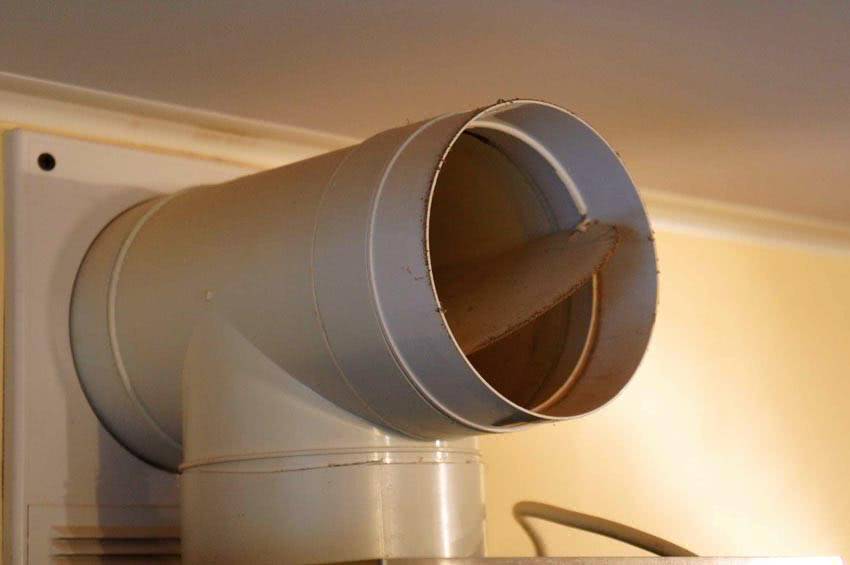

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

Расположение воздуховодов для естественного движения воздуха

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.

Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Простая схема вентиляции

Одной из самых простых, но эффективных схем вентиляции, является вариант с установкой вытяжного окна над печкой. Горячий воздух легкий, по законам физики он поднимается к потолку, а вытяжка, установленная в необходимом месте, быстро удалит его. Особенности этой схемы:

1. Пробивать сквозное приточное отверстие следует на стене, противоположной печке. Лучшее место – 15-20 см от пола. Свежий воздух, проникая в помещение, будет перемешиваться с остатками холодного воздуха в парилке, вытесняя горячие потоки вверх.
2. Вытяжное отверстие устанавливается над печкой (14 -20 см от потолка). Образованная тяга выводит нагретый воздух, который концентрируется под потолком.
3. Сквозные окна должны быть одного размера. С внутренней стороны они закрываются декоративными решетками или специальными задвижками, которые используют для регулировки силы тяги.

Наилучший эффект при такой вентиляции можно получить только с помощью вентилятора. Его устанавливают в вытяжное отверстие и подключают к электросети.

Наилучший эффект простой вентиляции можно получить только с помощью вентилятора Не каждое устройство может эксплуатироваться в помещениях с повышенной влажностью. Перед покупкой вентилятора следует узнать, какие модели устройств имеют соответствующую защиту от влаги.

Алгоритм устройства системы с вентилятором

Вытяжной вентилятор

Пошаговое руководство по установке комбинированного варианта предусматривает усиление нагнетания свежего воздуха специальным широколопастным вентилятором.

• Для работы понадобятся инструменты: ножовка, дрель, трехжильная проводка, пр.
• Приобретается вентилятор расчетной мощности и производительности.
• В деревянном срубе дрелью со специальной воронкой выполняются рядом расположенные дыры.
• При помощи ножовки спиливаются перепонки между ними, дыры объединяются в одно отверстие.
• Таким же образом выполняется канал на вход (выход) воздуха.
• Экспериментально проверяется вектор движения воздушного потока. Для этого отверстия все закупориваются, топится печь. Когда температура в бане превысит +50°С, отверстия открываются. Исследуются потоки воздуха.
• Прокладывается в водонепроницаемой гофрированной оболочке жесткая проводка для питания вентилятора с использованием УЗО.
• По центру вентиляционного отверстия устанавливается вентилятор. Крепится саморезами.
• Изготавливаются или приобретаются заслонки для предотвращения потерь тепла, сокращения времени разогрева печки. Вставляются в закрепленные полозья или монтируются на петлях. Если баня расположена автономно, затворы навешиваются и со стороны улицы.

Итак, нужна ли вентиляция в бане – да, нужна. Можно ли ее устроить самостоятельно без применения сложной оснастки – да, вполне. Но, с обязательным изучением теоретических основ, разработкой проекта и составлением схемы производства работ.

https://youtube.com/watch?v=ow6Bdo8y39k

5 лучших схем вентиляции для бани

Лучшие результаты дает вентиляция бани – схема которой соответствует одному из пяти основных вариантов.

По первой схеме воздухообмена:

• отверстие приточное делают сзади печи на 50 см выше отметки каменки;
• отдушину вытяжки с вентилятором размещают на противоположной стенке на уровне порядка 250 мм выше отметки нулевой;
• прогреваемый печью холодный поток воздуха уходит под потолок, охлаждаясь, спускается ниже к отверстию вытяжки;
• гарантируется равномерность подогрева свежего воздуха.

Согласно второй схеме для осуществления воздухообмена:

• отверстия подачи и отвода воздуха делают на одной стене напротив печи;
• отдушину притока располагают внизу в 200…300 мм от пола, а вытяжки сверху в 200…300 мм ниже потолка;
• в вытяжном отверстии ставят вентилятор;
• в процессе циркуляции поток холодного воздуха идет на печь, отражается от нее вверх и под потолком идет к вытяжке.

Схема используется при наличии только одной внешней стены, используемой для отверстий подвода/отвода воздуха.

По третьей схеме вентиляция в парилке осуществляется так:

• приточная отдушина размещена позади печи в 200 мм над полом;
• отверстие вытяжки помещают на противоположную стенку также в 200 мм над отметкой пола;
• для интенсификации вытяжки применяют вентилятор, установленный в вытяжной отдушине.

Для этой схемы характерным является быстрый, равномерный нагрев воздуха, свежесть и комфорт.

Четвертая схема применяется для парилок с протекающим полом:

• отверстие для притока делают за каменкой на 200…300 мм выше пола;
• воздух нагревается, проходя каменку, и опускается под пол;
• оттуда отработанный воздух по вентиляционной трубе уходит вверх и выводится за крышу.

При постоянной работе печи вентиляция парной осуществляется по пятой схеме:

• приточное отверстие делают напротив каменки на дальней стене;
• выход воздуха осуществляется через печное поддувало.

Нередко вентиляция в парной русской бани выполняется по шестой схеме:

• приток происходит через отдушину в нижней части стены за каменкой;
• на противоположной стенке делают два выходных отверстия;
• отверстия вытяжки связаны гибкой трубой и оснащены заслонками;
• во время процедур верхнее отверстие закрыто;
• для быстрого проветривания и просушки парилки открываются обе отдушины.

Учитывая чувствительность древесины к повышенной влажности, для вентиляции бани из бруса необходимо:

• обеспечить ускоренную сушку после использования;
• не допускать сквозняков, переохлаждения конструкционных элементов;

• обеспечить равномерность воздухообмена без зон застоя.

Похожие записи:

Карниз для кухни: примеры как оформить и свежие идеи как применить карниз на кухне (135 фото и видео) Садовые скамейки из дерева Все о мебели для бани и сауны Устройство лоджии и балкона в частном доме Все о фрезах для гравера Старая плитка в ванной, как обновить и вдохнуть новую жизнь? стильные идеи дизайна и украшения (120 фото)
