Принципиальная электрическая схема шуруповерта

Типы аккумуляторных батарей, их особенности

Как и во всех электроинструментах, в шуруповёртах аккумуляторная батарея является самой слабой частью. Они могут быть следующих типов:

NiCd – никель-кадмиевый;
NiMh – никель-металлогидридный;
Li-ion – литий-ионный;
LIP – литий-ионный полимерный.

NiCd аккумуляторы были разработаны ещё в середине прошлого века, но находят применение до настоящего времени за счёт двух основных достоинств. Во-первых, они обладают большим возможным количеством зарядно-разрядных циклов (до 1000), позволяющим эксплуатировать их на протяжении 20 лет, а во-вторых, это способность выдерживать большие перепады температур без ухудшения своих технических характеристик.

К недостаткам, ограничивающим их использование в более широких масштабах, относятся:

относительно большие размеры и масса;
потеря ёмкости вследствие неполной разрядки, т.е. требует полной разрядки аккумулятора до следующей зарядки;
требует специальной утилизации, как изделие, содержащее экологически вредное вещество.

NiMh аккумуляторы стали выпускаться с 70-х годов прошлого века, как модификация никель-кадмиевых батарей, и в сравнении с ними они стали значительно легче, экологически безопасными, а также менее критичными к требованию использования батарей до полного разряда. Однако частые подзарядки также отрицательно сказываются на их ёмкости. К сожалению, все эти достижения произошли за счёт уменьшения срока службы и невозможности использования батарей при отрицательных температурах.

Li-ion аккумуляторы стали выпускаться в массовых масштабах компанией Sony с 90-х годов прошлого века и получили широкое распространение за счёт малого веса, большой ёмкости и некритичности к требованиям по подзарядке батареи до полного разряда. Эти достоинства Li-ion аккумуляторов как нельзя кстати соответствуют требованиям разработчиков профессиональных автономных электроинструментов, включая шуруповёрты, которые применяются мастерами непрерывно на протяжении всей рабочей смены.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

https://youtube.com/watch?v=OPf8FcMD7ag%3F

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

Свести губки внутрь детали
Поместить инструмент на ровной поверхности (на столе)
К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
К пенополистиролу прижать отрезок плотного материала — доску или металл
На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
Плотно прижать конструкцию к патрону, и нажать кнопку пуск
Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Электрическая цепь

Включение инструмента производится путем нажатия кнопки шуруповерта, расположенной на его ручке. Этот кнопочный выключатель совмещен с регулятором напряжения – при разном усилии нажатия на электродвигатель подается разная величина напряжения, что обеспечивается широко-импульсным регулятором. В зоне установки кнопки размещается также и рычаг направления вращения. Такой переключатель позволяет менять полярность подаваемого сигнала, что обеспечивает реверс вращения. Пуск электродвигателя производится через достаточно мощный транзистор, процесс открывания которого управляется ШИМ генератором.

Подача электрического сигнала непосредственно на ротор двигателя осуществляется через коллектор. Для обеспечения электрического контакта применяются графитные щетки определенного размера.

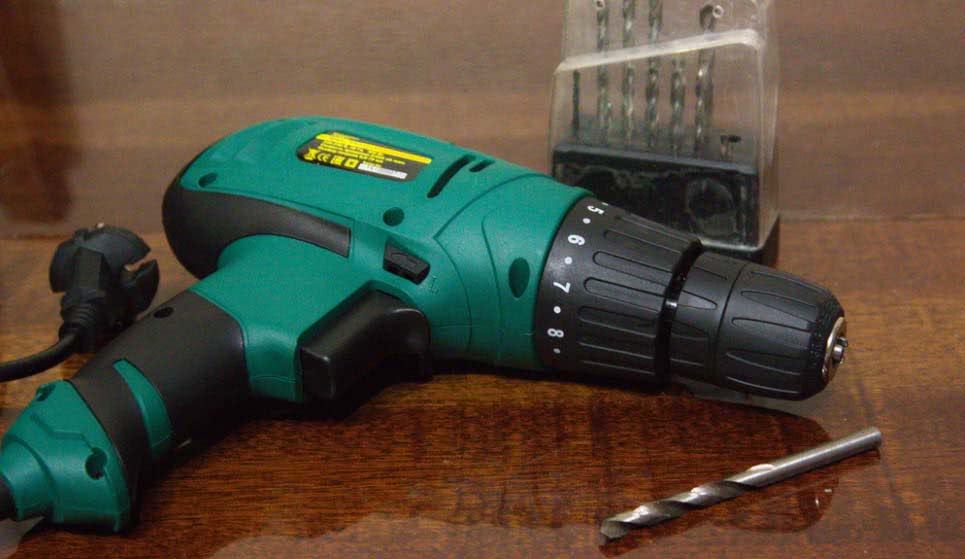

Как выбрать сетевой шуруповерт

Когда вы определились с назначением шуруповерта, наступает очередь сравнительного анализа предлагаемых на рынке моделей по следующим основным характеристикам:

Мощность двигателя. От этого параметра зависят все показатели производительности. Для любительских применений обычно хватает 300 — 600 Ватт, профессиональные модели достигают и 1 киловатта. Чем выше мощность, тем выше не только производительность, но и вес, и потребляемая электроэнергия.
Крутящий момент. Определяет усилие, с которым закручивается (или выкручивается) шуруп или болт. Для любительских моделей нормально 20 — 30 Н×м, профессиональные развивают до 150 Н×м, что позволяет завинчивать даже анкерные болты до 12 мм и отворачивать приржавевщие гайки.
Реверс. Опция на ранних моделях стала обязательной сегодня. Вращение обратную сторону нужно для отворачивания неправильно закрученного.
Скорость вращения рабочего вала и способ ее регулирования.
Ограничение максимального момента. Функция очень полезна при завинчивании крепежа в тонкие листы и хрупкие материалы.

https://youtube.com/watch?v=5qFFHCUm2OE

Дополнительные опции, которые предлагают производители, существенно удорожают устройство, но не всегда могут пригодиться именно вам

Поэтому к ним нужно относиться с осторожностью

https://youtube.com/watch?v=GW6k3zs2SSI

https://youtube.com/watch?v=AVtfgRpEZH4

https://youtube.com/watch?v=vFI335m7UKw

Правила эксплуатации оборудования

Правила эксплуатации оборудования для сетевого шуруповерта – это общие правила работы с электроинструментами 220 В.

Перед началом работы следует внимательно осмотреть инструмент, включая сетевой кабель и вилку, на предмет отсутствия механических повреждений.
Категорически запрещается работать в сырых и влажных помещениях, особенно стоя в воде.
Сетевой шнур надо размещать так, чтобы при рабочих движениях он не натягивался и не провисал.
Инструмент нужно держать крепко, чтобы он не вывернулся из рук. Особенно это актуально для мощных полупрофессиональных и профессиональных моделей с большим крутящим моментом.
Обязательно пользоваться индивидуальными средствами защиты — защитными очками или прозрачным щитком.
При сверлении пылеобразующих материалов следует пользоваться респиратором.

Соблюдение этих несложных правил поможет сохранить здоровье, а, возможно, и жизнь.

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов , рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Как отремонтировать кнопку шуруповерта своими руками?

На примере шуруповерта Skil 2007 рассмотрим ремонт его кнопки включения питания.

Как устранить его основную часто встречающуюся болезнь — самоход?

Давайте подробнее рассмотрим в статье, ниже.

Приобретая шуруповерт Skil 2007, вы с большей долей вероятности получите эту болезнь, которая в принципе решаема. У меня самопроизвольное вращение на шуруповерте появилось уже через 3 недели и поскольку он был на гарантии, я естественно не стал долго думать и отдал его в ремонт по гарантии. Сделали его быстро за несколько дней, в сервисе я и узнал о том, что у этих шуруповертов часто выходит из строя кнопка запуска, и в результате чего проявляется самоход. После ремонта шуруповерт нормально работал примерно столько же времени, и потом все опять повторилось. Когда случилась поломка, я находился по своим делам в Оренбурге и поэтому обратился в сервисный центр по ремонту там. На этот раз ремонт шуруповерта оказался более качественным или как мне кажется просто попалась более качественная кнопка запуска, поскольку потом шуруповерт работал больше года без проблем, и при этом я работал им очень много.

В следующий раз, когда все повторилось, шуруповерт уже был не на гарантии и я для себя решил, что ремонтом займусь сам. Да и погляжу за одно, в чем же причина самохода. Разборка самого шуруповерта не вызывает ни каких проблем, просто откручиваем по периметру крестовой отверткой шурупы. Внутри вы не увидите чего то сложного. Там располагается двигатель с редуктором, кнопка и два провода, которые идут от контактов, куда вставляется батарейка идущих до кнопки и два провода идущих от кнопки к двигателю. Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка 300 р. и просто перепаиваете провода, идущие от двигателя на кнопку, а провода от кнопки к разъему идут в комплекте. Ну, а после проверяете кнопку подключив батарейку, если все работает то собираете шуруповерт в обратной последовательности. И шуруповерт Skil 2007 готов к работе.

Планетарный редуктор

На вал ротора также запрессована ведущая солнечная шестерня. На корпусе двигателя смонтирована скоба в форме коромысла, с помощью которой переключаются ступени редуктора.

Редуктор шуруповерта

Дифференциальный редуктор может быть заключен в пластиковый корпус. Схема расположения шестерен в планетарном редукторе зависит от количества переключаемых скоростей и в разных моделях может отличаться. В двухскоростном электроинструменте редуктор имеет три ступени. Первая ступень содержит:

солнечную шестерню;
неподвижную коронную шестерню;
сателлиты, небольшие шестерни, вращающиеся внутри коронной шестерни.
водило зубчатое.

Вторая ступень, служит для перехода с первой ступени на третью при переключении скоростей. Она состоит из планетарной зубчатки, которая при помощи скобы перемещается на первый и второй ряд шестеренок, за счет чего изменяется скорость вращения патрона. В ней также встроены сателлиты и водило. В третьей ступени соединены коронная зубчатка с выступами на торце, 5 сателлитов, водило с крестообразным захватом.

Муфта момента затяжки (усилия прилагаемого шуруповертом при выполнении работы), она же регулятор крутящего момента, состоит из цилиндров и шариков, корпуса, шайбы, пружины.

Муфта блокирует работу шуруповерта в случае повышения нагрузки на механизм вращения, и тем самым защищает с одной стороны шурупы от срыва, а двигатель и планетарный механизм – от лишних перегрузок и преждевременного выхода из строя.

Если перевести шуруповерт в режим сверления, пружина затягивается и максимально прижимает шайбу так, что коронная шестерня третьей ступени блокируется, и ее вращение исключается. Благодаря этому блокировка работы патрона не происходит. В этом видео показана как устроена работа шуруповерта.

Как правильно вставить биту в шуруповерт?

Перед тем как начать пользоваться шуруповертом Bosch (Бош), Deko, Makita (Макита), Вихрь, Зубр, Девольта, AEG подбирают насадку. По размеру она должна подойти к шляпке крепежа. Чтобы установить насадку в шуруповерт с быстрозажимным патроном, ее надо поставить между раскрытыми кулачками, повернуть гильзу по часовой стрелке.

Для того чтобы закрепить насадку в инструменте с ключевым патроном, ее вставляют в гнездо и поворачивают по часовой стрелке до полного закрепления. Чтобы убедиться в том, что все сделано правильно, шуруповерт включают вначале в холостой режим. Проверяют точность установки направления вращения, оно должно совпадать с закручиванием шурупа.

При снятии биты инструмент переключают на реверс

Проблемы с кнопкой

Поломка кнопки включения может привести к возможным нарушениям в работе инструмента:

появление самохода;
не удается включить шуруповерт;
нестабильная работа прибора.

Имеется два провода, которые идут от кнопки к контактам аккумулятора, и еще два по направлению к двигателю. При имеющемся транзисторе, подключение производится с помощью трех проводов. Необходимо убедиться, что проблема заключается именно в кнопке:

Подключите аккумуляторную батарею. Зажмите кнопку с тестером, после чего проведите замер напряжения на ее выходе, где оно должно отсутствовать.
Снимите батарею и проведите извлечение верхнего провода двигателя из корпуса кнопки.
Проведите подключение двигателя напрямую к батарее. Чтобы это сделать, два провода достаточной длины требуется подсоединить к контактам батареи. Другие два конца необходимо подсоеденить к корпусу двигателя, а также к проводу, вставленному в кнопку. Если двигатель работает, то кнопка сломана.

Алгоритм действий при ремонте кнопки:

Провода, которые направляются от кнопки, не нужно отпаивать. Аккуратно, чтобы не было повреждено основание, нужно снять нажимную часть кнопки, не попадающую во внутрь корпуса. Данную манипуляцию необходимо делать очень медленно, без резких движений.
Снять защитную крышку. Для этого рекомендуется взять нож и плоскую отвертку. Нужно поддеть и освободить все защелки, вытащить первый элемент и снять крышку отсека включения. При слегка обгоревших контактах требуется провести их очистку. Если же они сгорели вовсе, то лучше провести замену кнопки. Ее можно приобрести в комплекте с проводами.
Если контакты целые, нужно придерживать пружину и аккуратно извлечь механизм включения. Осмотреть все внутри. Как вариант, при низком качестве металла могли стереться контактные площадки и на них могла осесть пыль. В результате этого диэлектрические поверхности начали проводить электрический ток. Это является одной из распространенных причин самопроизвольной работы инструмента. Второй причиной можно выделить транзистор, который вышел из строя. Чтобы это проверить необходимо удалить металлическую пыль при помощи смоченной в спирту ваты. После, контакты можно очистить с помощью ножа, но не наждачной бумаги, так как она может повредить поверхность. Далее нужно собрать все в обратном порядке, заменить сгоревший транзистор и включить прибор.

https://youtube.com/watch?v=6Cs8vv7VvsQ

Рейтинг шуруповертов

По мнению профессионалов и обычных пользователей лучшими являются такие модели инструмента:

Шуруповерт Makita DDF343SHE. Лидер рейтинга – аккумуляторное устройство с высокой мощностью, электронной регулировкой частоты вращения, надежной системой крепления сверла. В комплектацию входят 2 съемные батареи.
DeWALT DCD771C2. Аккумуляторный шуруповерт со ступенчатой регулировкой мощности, способностью длительно держать заряд батареи.
Hyundai D350. Модель является представителем сетевого устройства с высокой мощностью. Инструмент дополнительно выполняет функцию дрели.
DeWALT DW263K. Сетевая модель с высокой мощностью, оснащенная реверсом, функцией плавной регулировки количества оборотов.
Ударный шуруповерт DeWalt DCF825M2. Инструмент аккумуляторного типа, который называют гайковертом. По типу двигателя это бесщеточный шуруповерт, в комплектацию которого входит две батареи.
Bosch GSR 1440-LI 1. Аккумуляторный инструмент, предназначенный для работы с деревянными и металлическими поверхностями. Батарея долго держит заряд, устройство быстро реагирует на команды.

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

Крестовая отвертка;
Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

Разобрать шуруповерт (процесс описан выше);
Установить новую кнопку на место старой;
Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Источник

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

работающие от сети 220 вольт;
использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

электродвигатель;
нажимная кнопка;
регулятор оборотов с реверсом;
зажимной патрон;
электронный блок;
редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

https://youtube.com/watch?v=Vfo4PHfj8lg

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой. При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Бытовые и профессиональные модели шуруповертов трудности выборы

Современные производители — лидеры рынка давно выпускают любительские модели высокого качества. Однако время непрерывной работы у них до получаса, потом надо дать устройству остыть. Рассчитаны они на 20-30 часов работы в месяц. Их основное отличие от полупрофессиональных моделей — это менее дорогие материалы и технологии изготовления. Это порождает основные их отличия от любительских:

Больше время непрерывной работы — до 3-4 часов.
Больше общий ресурс — до 100 часов в месяц.

У профессиональных сетевых шуруповертов ресурс еще больше, они могут работать без остановки более 8 часов.

Профессиональный шуруповерт

Так что если вы не планируете 2-3 рабочих смены в день, то профессиональное устройство лучше оставить на полке магазина.

Итак, если для дома требуется повесить полочку — другую, вполне можно обойтись любительским аппаратом, причем собранном на китайском филиале известного бренда.

Если же намечен большой ремонт или монтаж 200-метрового забора — имеет смысл выбирать среди мощных полупрофессиональных сетевых шуруповертов. Он обойдется дешевле, чем три китайца, купленных последовательно и бесславно сломавшиеся от перегрузки.

Неисправности шуруповерта

Чаще они бывают такими:

Если не работает шуруповерт, убедитесь, что исправна вилка, если он сетевой, или заряжена батарея, если он аккумуляторный.
В случае появления искр во время работы проблема может быть в поломке коллектора двигателя либо в щетках.
Причиной самопроизвольного выключения инструмента чаще выступает неисправность кнопки.
Если искривлен редуктор вала, может наблюдаться люфт патрона.
Неисправность трещотки может вызвать износ ее пружины или штифтов.
Прокручивание патрона чаще обусловлено поломкой шестеренок.
Заклинивание патрона может быть вызвано блокировкой зажимных кулачков из-за недостаточной смазки.

Как отремонтировать кнопку шуруповерта

Неполадки с включением и управлением режимами могут возникать из-за набившейся в устройство пыли или грязи.

Корпус устройства, даже достаточно качественно собранного, будет постепенно пропускать мелкие загрязнения в местах контакта с кнопкой, выводя устройство из строя.

Поэтому во многих случаях для ремонта достаточно вынуть кнопку и прочистить её.

Упрощенная схема

Последовательность действий при проверке/ремонте:

корпус нужно аккуратно разобрать, предварительно отключив аккумулятор (или вытащив из розетки сетевой шнур, если используется не автономная модель). Винты выкручиваются крестовой отверткой, может также потребоваться снять декоративные элементы или резиновые вставки;
для исключения неполадок в моторе нужно приложить идущие от него провода напрямую к клеммам АКБ. Если при поданном питании двигатель не заработал, дело в нем, а не в кнопке (или аккумулятор давно не был в зарядном устройстве). После проверки двигатель нужно снова отключить;
плоской отверткой (лучше взять потоньше) следует аккуратно разъединить корпус, в котором движется кнопка. Обычно они соединены защелками, которые проще всего открывать движением по кругу;

Пошаговая разборка кнопки

иногда может потребоваться отпаять крепление, удерживающее крышку;
саму кнопку нужно аккуратно достать, удерживая пружину. Если окажется, что пружина лопнула или уже не обеспечивает прижатие, надо заменить её на аналогичную, иначе конструкция будет работать нестабильно;
обнаруженную внутри корпуса грязь нужно аккуратно вычистить

Также нужно обратить внимание на состояние контактных площадок. Если они окислились, их нужно зачистить и протереть спиртом

При этом не рекомендуется шлифовать шкуркой износившиеся поверхности, лучше воспользоваться ватой.

Затем нужно собрать устройство в обратном порядке и проверить, корректно ли работает инструмент.

https://youtube.com/watch?v=C0LlZXlh75o

Принцип работы и устройство шуруповерта

Большинство современных электроинструментов этого типа, включая модели таких популярных производителей, как Makita,Bosh,Интерскол,Skill, Hilti и др., имеют похожее внутреннее исполнение и одинаковый принцип работы. Но некоторые из них обладают более качественной степенью сборки, повышенной мощностью и дополнительными удобными функциями, которые напрямую влияют на цену, расширяют область применения и эксплуатационную долговечность устройства.

Базовая комплектация шуруповерта стандартного типа (Макита,Бош, Хитачи и т. д.) включает в себя следующие элементы:

электродвигатель и планетарный редуктор;
переключатель реверса;
кнопку включения и выключения;
винты, пружины, контактные клеммы;
быстрозажимной патрон;
регулятор усилия или крутящего момента;
зарядное гнездо и блок питания.

Основным механизмом любого устройства является электродвигатель, который на многих популярных моделях имеет цилиндрическую форму с установленными внутри щетками и магнитами. Работа происходит на постоянном и непрерывном токе. Двигатель с помощью специального планетарного редуктора придает вращение шпинделю, на который надет зажимной патрон или держатель. Последний надежно фиксирует металлическое приспособление, более известное как «бита». Управление процессом осуществляется заданной электрической схемой и полярным переключением реверса.

Еще одним важным элементом является планетарный редуктор, который производят из высокопрочной стали или специального пластика (на более бюджетных моделях). В его состав входят две шестеренки (солнечная и кольцевая), а также сателлиты и водило.

Он преобразовывает высокочастотные колебания двигателя в более низкие, возникающие на патронном валу. Стандартное устройство оснащается редукторами с реверсивным переключателем, которые работают в 2 скоростных режимах по металлу, дереву или пластиковому основанию, а именно на сверление, как дрель или закручивание различных типов саморезов.

Муфта современных шуруповертов представляет собой трещотку. Дополнительно изделие оснащается регулятором нагрузки, который препятствует излишнему давлению на вращательный патрон.

Большинство актуальных моделей оснащаются 16-шаговой градацией скоростного режима, что позволяет максимально точно подобрать удобную скорость для выполнения тех или иных работ с различными по типу материалами. В качестве источника питания почти всегда используется аккумуляторная батарея компактных размеров с мощностью от 9 до 18 Вольт.

В комплекте с устройствами от известных брендов обязательно предусмотрена дополнительная АКБ, что позволяет использовать инструмент практически непрерывно, заряжая поочередно каждую батарею во время использования. Некоторые модели работают от сети и оснащены соответствующими проводами. В этом случае речь идет о более бюджетных вариантах устройства или профессиональных, мощных инструментах, которые часто применяют на производстве и крупных строительных площадках.

Как выполнить ремонт кнопки шуруповерта своими руками
