Стены каркасного дома: этапы и технология возведения

Оглавление

Каркасные стены

Практикуется два основных метода возведения стен каркасного дома:

Сборка и установка отдельного каркаса каждой стены.
Последовательная сборка каркаса стен «по месту».

Принципиальная разница лишь в том, что для подъёма готовых каркасов стен потребуются помощники, а последовательная сборка позволяет возвести дом вообще в одиночку.

Сборка каркасов стен «по месту»

Следующим этапом строительства каркасного дома будет возведение стен. Крепятся они на гвозди и монтажные уголки из металла. Установка каркасных стен проходит в три этапа:

собирают стены с проёмами для окон и дверей;
устанавливают и крепят стены вертикально;
обвязывают вверху и укрепляют конструкцию.

Для этого продумываем план действий, проведения работ. В проектной документации уточняем количество необходимых строительных материалов (деревянных брусков, теплоизоляции, крепежей).

Делаем разметку площадки, определяем места расположения оконных и дверных проёмов. Тщательно выверяем углы каркасного дома. Несоблюдение этих требований приведёт к появлению перекосов и щелей.

Шаг установки и сечение стоек

Всего имеются четыре момента, от которых можно отталкиваться при расчете шага стоек:

несущая способность каркаса;
ширина матов утеплителя;
размеры листов OSB для стен с наружной стороны;
размеры ГКЛ, либо ГВЛ для стен с внутренней стороны.

Кроме того, важно правильно учесть вес, который будет приходиться на каждую стойку, ведь на них будет держаться потолок, крыша. В связи с этими условиями шаг обычно берут равным 600 мм

Таким образом, вертикальные стойки устанавливаем с шагом, который соответствует ширине материалов для ограждающих конструкций. Сначала проводим монтаж угловых стоек, их положение фиксируют при помощи временных укосин, после они заменятся на постоянные.

Укосы или раскосы

Укосы укрепляют конструкцию каркасного дома. Потому как остальные элементы строения находятся под прямым углом друг к другу или перпендикулярно, а укосы – под углом 45 градусов. Ранее использовали только внешние деревянные укосы, сегодня вариантов больше:

Укосина из дерева – врезается в нижнюю и верхнюю обвязки, под углом 45 – 60 градусов проходит через вертикально расположенные стойки;
Растяжки из металла. Различает их с деревянным укосом то, что монтировать конструкцию необходимо крест-накрест.

Углы каркасного дома

Грамотно собранные углы каркасного дома придают всей конструкции жесткость. Углы могут быть внешними и внутренними. Среди внешних чаще всего используются:

Угол американского типа. Основной смысл – установить в уже готовый угол дополнительную стойку.
Закрытый угол – это ниша, заполняемая утеплителем. Тоже ставится дополнительная стойка, усиливающая угловое соединение. Утепляют соединение вместе снаружи, так как изнутри к нему не подобраться.
Скандинавский угол. Наиболее теплый, из отмеченных ранее. Назван он так, потому что распространён в скандинавских странах. Конструкция сохраняет жесткость, и в то же время угол выходит теплым, без мостиков холода. Утепляется с наружной стороны.

Особенность устройства внутренних углов – образование дополнительных плоскостей для монтажа внутренней облицовки каркасного дома. Для придания дополнительной жесткости внутренние углы формируют за счет дополнительных стоек так, что исключаются мостики холода. Из трех – четырех брусков создается ниша, которая целиком заполняется утеплителем.

Сборка каркасов, подъём стен

Собирают стены на уже готовом полу каркасного дома для удобства и скорости. Для каркасов стен используются доски одинаковой ширины. Преимущества такой сборки очевидны: комфорт работ и простота контроля параметров:

Выбираем положение стены по черновому полу.
Размечаем и режем доски в размер.
Собираем каркас, делаем оконные и дверные проёмы.
Усиливаем перемычки укосинами.
Закрепляем на каркасе ветрозащитную плёнку.
Набиваем контробрешётку, для вентиляции фасада.
Обшиваем каркас влагостойкой фанерой или листами ДСП.
Поднимаем стену и фиксируем вертикально временными распорками.
По очереди собираем и устанавливаем остальные стены.

Небольшие стены реально собрать полностью, вместе с утеплителем. Но при значительных размерах стены, её подъём осуществляется сразу после сборки каркаса. Затем выполняют обшивку и утепление.

Таким образом стены каркасного дома готовы к размещению теплоизоляционного материала, и внутренней обшивке конструкции в целом.

Установка вертикальных стоек и горизонтальных перемычек

После установки угловых стоек, необходимо выставить и другие вертикальные стойки каркаса. Шаг между стойками должен быть 60-100 см. В качестве стоек используется брус 150/150 мм или 150/200 мм. Такой размер оптимален для укладки утеплителя.

Элементы каркаса дома

Для того, чтобы выбрать шаг между стойками, необходимо соотнести расстояние между вертикальными стойками каркасного дома с размерами отделочных плит и панелей, которые предусмотрены в проекте вашей постройки. Большинство отделочных плит обладает шириной 1200 мм, поэтому лучше всего делать шаг стоек 60 см. Облегчит строительство кратность размерам панелей отделки размерам оконных проемов.

Элементы каркаса каркасного дома с оконным проемом

Вам придется устанавливать дополнительные стойки в местах соединения облицовочных плит, если ширина панелей отличается от размера между осями стоек.

Для закрепления каркаса в нужном положении и усиления его жесткости, установите во время сборки временные раскосы. Лучше на каждую вертикальную стойку поставить по 2 или более укосины.

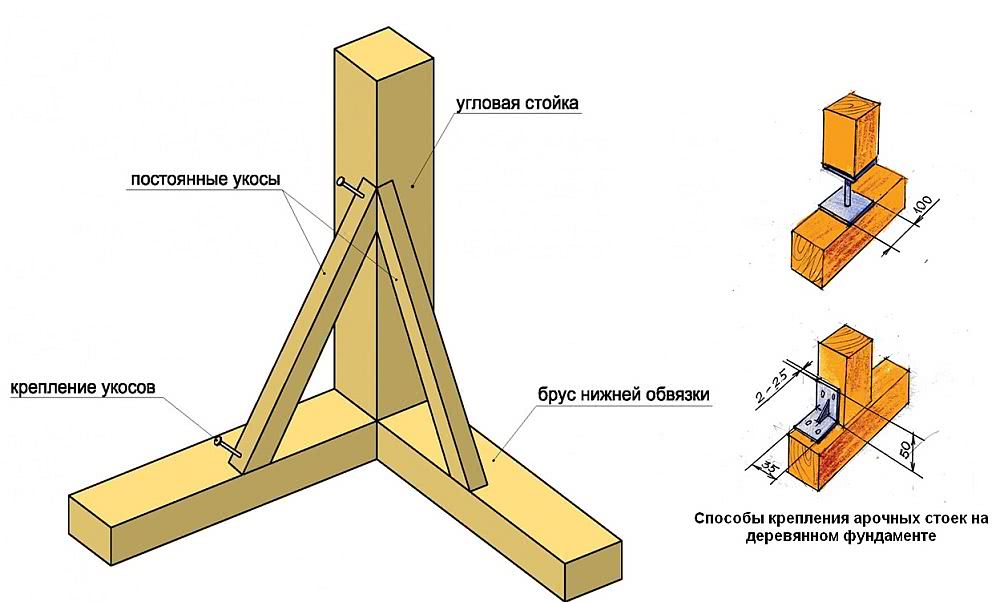

Установка временных укосин к каждой стойке

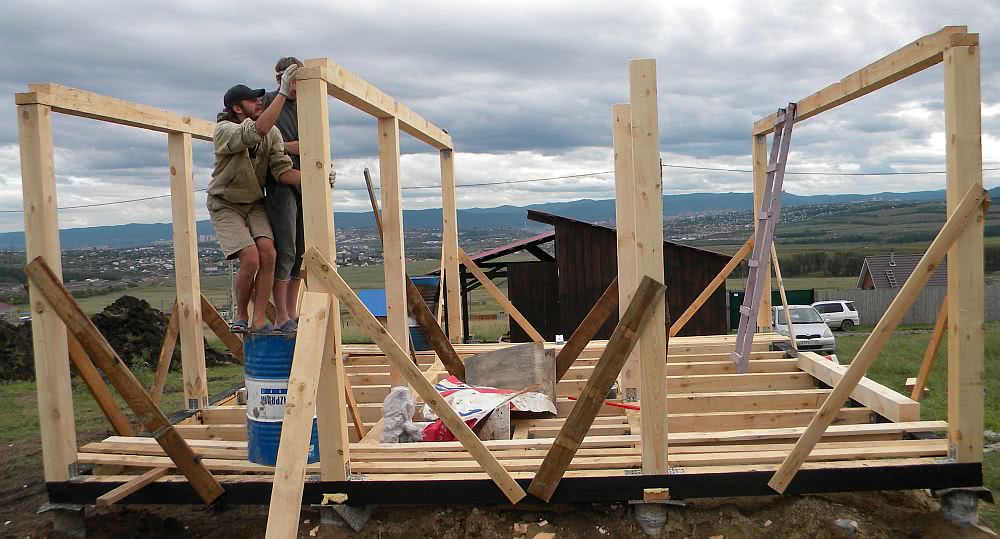

После возведения угловых и рядовых стоек, необходимо дополнительно укрепить их горизонтальными перемычками. Перемычки выполняют сразу несколько функций:

закрепляют каркас, увеличивая его жесткость
минимизируют изгиб стоек
разделяют утеплитель типа минеральной ваты, поддерживая верхний лист
являются основой для крепления внутренней и внешней обшивки каркасного дома

Горизонтальные перемычки в каркасе

Иногда горизонтальные перемычки рекомендуют крепить гвоздями, вколоченными под углом. Однако этот способ чреват трещинами в брусе и перекосом стоек во время забивания гвоздей. Используйте уголки.

Схема обвязки и каркаса из бруса

После возведения каркаса производится сборка верхней обвязки. Она соединяет все стены в одну конструкцию.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

по грунту;
по лагам;
по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

опирают на лежень и укрепляют с внешней стороны фасадной доской;
устанавливают в вырезанные в нижней обвязки пазы;
монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

Раскраивают и нарезают балки нужной длины.
Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

2,5-3,5 м — 1 элемент;
3,5-5,4 — 2 доски;
5,4-7,2 — 3 распорки;
больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

гранулированные — керамзит, шлак, вермикулит;
рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
плиты из минеральной ваты, пенополистирола, ДСП;
жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Общие ошибки при строительстве

Самые встречаемые ошибки, которые возникают в процессе строительства:

Плохое усиление каркаса;
Применение дерева плохого качества;
Недостаточная паро- и гидроизоляция;
Неправильный шаг при установке вертикальных опор;
Слабый крепеж вертикальных опор.

Ошибки ухода за деревом

При строительстве каркасного жилища самостоятельно нельзя допускать ошибок.

Зачастую для возведения строения используется плохо высушенная древесина. Это является грубым недочетом. При высыхании дерева, меняется его форма. В итоге здание может покоситься, гвозди или саморезы могут быть выкорчеваны. Разрушению подвергнется и дом, и утеплитель, и отделка.

За древесиной требуется тщательно ухаживать, чтобы избежать возникновения дефектов и раннего повреждения, которое вызвано механическим воздействием, а также влиянием природных факторов.

С чего начать

Прежде чем начать строительство каркаса, необходимо сделать обвязку фундамента. Однако прежде всего необходимо проверить, все ли сделано ровно на предыдущем этапе строительства. Речь идет в первую очередь о ровности фундамента, на который будет ложиться обвязка. Геометрия фундамента проверяется так: сперва горизонтальная поверхность, а затем углы. Вся поверхность фундамента должна лежать в одной плоскости, допускается отклонение не более 1 см. Проверить плоскость можно, используя строительный лазер.

Проверяем ровность фундамента

Если у вас перепад получился более 1 см, необходимо ту сторону, которая оказалась ниже, подмазать цементом до нужного уровня. Чтобы не делать опалубку, раствор цемента берем более плотным и просто аккуратно наносим сверху.

Выравнивание углов также можно исправить с помощью дополнительного цемента, однако придется делать опалубку.

Крепление обвязочного бруса уголками

Когда фундамент выровнен, кладем обвязку. Обвязка нужна для фиксации на нее каркаса будущего дома. О том, как выполнить обвязку каркасного здания, мы подробно рассказывали в нашей статье здесь.

Этап шестой. Зашиваем стены в каркасном доме

Процедура утепления каркасного дома практически закончена, остается только зашить все стены изнутри. Зачастую для этого применяются ОСБ-плиты, хотя вполне можете применить и листы гипсокартона. Хотя отметим, что гипсокартон целесообразен лишь в случае достаточно ровного каркаса, иначе он примет все формы неровностей. И напротив, ОСБ намного жестче, поэтому с его помощью можно устранить незначительные изъяны. Поверх одного из них начинайте чистовую отделку.

Крепление плит ОСБ к обвязке

Крепление плит ОСБ к обвязке при наличии второго этажа

Крепление ОСБ плит к оконному проему

Шаг саморезов при креплении ОСБ плит

Два варианта стыковки плит

Глубина вкручивания самореза

О дополнительном утеплении

Если того, что описано выше, недостаточно, то можете дополнительно позаботиться о внешней изоляции (если она, разумеется, еще не наличествует). Если внутри использовалась минеральная вата, то извне уложите пароизоляцию, которая защитит материал от конденсированной влаги. К слову, это может быть не только пленка, но и алюминиевая фольга, хотя, честно говоря, этот материал не самый лучший.

В качестве ветрозащиты можете использовать все тот же ОСБ или фанеру. Финишным покрытием может послужить евровагонка, сайдинг или другие подходящие материалы. На этом все, удачи в работе и теплых зим!

Утепление

В 90% случаев утепление стен каркасного дома выполняется минеральной ватой (другие популярные названия – минвата, каменная вата, базальтовая вата). Минвата на сегодняшний деня является классическим, проверенным временем утеплителем, который позволяет утеплить все конструкции каркасного дома: пол, стены, кровлю. Кроме того, минеральная вата успешно применяется в качестве звукоизоляции для перекрытия второго этажа и внутренних перегородок дома. Типовые размеры минваты: длина 800 или 1200 миллиметров, ширина – 600, варианты толщины – 150, 100 или 50
Большинство утеплителей, применяемых в каркасном домостроении, гигроскопичны. После впитывания влаги теплоизоляционные свойства утеплителей, минеральной ваты в частности, существенно ухудшаются. Для того, чтобы оградить утеплитель от паров воды, которыми насыщен воздух внутри каркасного дома, применяют пароизоляционную плёнку (пароизоляцию)
Фасад каркасного дома не всегда герметичен, а некоторые фасадные материалы, например фасадная доска без соединения шип-паз или тот же планкен специально монтируются с небольшим зазором между досками. В пироге каркасной стены ветро – влагоозащитная плёнка как раз таки и защищает утеплитель от прямого попадания осадков. А вот значимость для каркасного дома таких факторов как “выдувания тепла” из утеплителя и “ветровая эрозия” утеплителя, по-моему, сильно преувеличена. Но, ветро – влагоозащитная плёнка выполняет и некую ветрозащитную функцию.

Каким требованиям должны отвечать

Есть ряд требований, которые должны быть соблюдены в зависимости от предназначения комнат:

В ванных, прачечных и прочих подобных комнатах, из-за высокой влажности, перегородка должна производиться из соответствующих (влагоустойчивых) материалов. Чтобы пар и влага не проникали в другие комнаты.
Для мансардных помещений надо выбирать нетяжелые материалы, чтобы они не создавали дополнительную нагрузку на основу.
Для того чтобы комната внутри помещения была светлее, выбирать лучше светопроницаемые материалы, например, стеклоблоки, конструкции, в которых самостоятельно можно вставить стекло.
Для прокладки коммуникаций: электрики, водопровода и канализации, хорошо подойдут стационарные (специальные) перегородки между комнатами, правда, с увеличенной толщиной.

Из чего делают

Материалы для внешней отделки

Для внешней отделки стен каркасного дома могут использовать различные материалы. Рассмотрим самые распространенные:

Сайдинг

Используются металлические или пластиковые панели. Если сравнивать эти два материала, то металлический сайдинг более прочный, а благодаря наличию специального покрытия, он имеет высокие антикоррозионные показатели, но его вес достаточно большой и на солнце этот материал сильно нагревается.

Если говорить о виниловом сайдинге, то он имеет небольшой вес, не повреждается коррозией, не выгорает на солнце, но его прочностные характеристики не очень высокие.

Если вы самостоятельно не можете рассчитать необходимое количество материала, то можете обратиться к специалистам, им надо предоставить проект дома, и они сделают необходимые расчеты материала и доборных элементов. Во время монтажа сайдинга, чтобы не завалить углы, надо контролировать плоскостность его установки.

Дерево

В этом случае может использовать блок хаус или фальш брус, которые между собой отличаются внешним видом. В первом случае, панели имеют выпуклую форму, а во втором они плоские.

После отделки таким материалом создается впечатление, что дом деревянный. Проводить монтаж просто, так как панели имеют специальные замки.

После отделки дома, дерево надо обязательно покрыть антисептиками, антипиренами и защитным покрытием, чаще всего это лак.

При использовании в качестве отделочного материала блок хауса или фальш бруса, периодически придется проводить обработку поверхности, только так вы сможете обеспечить длительный период эксплуатации указанных материалов.

Штукатура и акриловые материалы

Достаточно часто используются для отделки каркасных домов. Если соблюдать правила нанесения, то штукатурка имеет большой срок эксплуатации, а чтобы получить более привлекательный вид, в нее можно добавлять различные красители.

Используя покрытия на основе акрила, вы получаете надежную и долговечную отделку, при помощи этого материала можно имитировать натуральный камень;

Искусственный камень или облицовочный кирпич

С их помощью создается впечатление, что дом каменный или кирпичный.

Искусственный камень укладывается как обычная плитка, а в случае повреждения одного из элементов, его можно просто и быстро заменить.

Сейчас можно приобрести готовые каркасные панели, на которых уже есть облицовочный материал и вам останется только выполнить их монтаж.

Для внутренней отделки

Особенностью каркасного дома является то, что его стены не монолитные, а сделаны в виде обрешетки, поэтому отделочные материалы могут крепиться непосредственно к каркасу или к черновой обшивке.

Если вы используете натуральную деревянную вагонку или МДФ панели, то их можно крепить непосредственно на обрешетку. Смотрите схему на фото ниже.

Это удобно, так как материал сразу выступает в качестве чистовой и черновой отделки внутри помещения. Кроме этого, вагонка имеет красивый внешний вид, большой срок службы и ее просто монтировать.

Для большинства других отделочных материалов, например для обоев, плитки, сначала необходимо выполнять черновую отделку каркасных стен. Для этого часто используют гипсокартон. Это долговечный материал, с его помощью стены выравниваются, но прочность гипсокартона не очень высокая.

Кроме этого, стены внутри дома могут обшиваться магнезитовыми плитами. Это прочный материал, который имеет высокую влагоустойчивость, шумопоглощающие свойства, он не боится перепадов температуры. В составе такой плиты опилки, целлюлоза и перлит, которые связаны между собой магнезитовым составом.

Цементно-стружечная плита, для ее изготовления используют древесные стружки, цемент и добавки. Данный материал имеет высокую прочность, влагоустойчивость и долговечность, он устойчив к образованию грибка, легко обрабатывается.

ЦСП можно штукатурить или красить, они не боятся перепадов температуры, их не повреждают грызуны и насекомые.

ОСБ-3 представляет плиту, которую получают путем прессования древесной стружки с применением влагостойких смол. Этот материал обладает высокой прочностью и влагостойкостью, поэтому может использоваться как внутри, так и снаружи помещения.

Основные особенности технологии

В строительстве дома из деревянного каркаса для несущих стоек, раскосов и обвязки используют брусья поперечным сечение 50х100 или 100х100.

Технология сборки каркаса:

Основанием каркаса является нижняя обвязка, изготовленная из досок, брусьев или бревен. Она опирается на цокольное перекрытие или непосредственно на сам цоколь через слой гидроизоляции.
Соединения элементов каркаса выполняются при помощи гвоздей, шурупов, скоб или шипов.
Шаг стоек определяется расчетом жесткости каркаса, толщиной обшивки и размерами утеплителя. Для равномерности передачи нагрузки расстояние между стойками подбирается соответственно шагу балок перекрытия.
Для пространственной жёсткости между стойками устанавливаются укосины. Если в небольших хозяйственных постройках их может заменить обшивка плитным материалом, то в одноэтажных каркасных домах для постоянного проживания установка укосин обязательна.
В местах врезки оконных и дверных проемов устанавливаются дополнительные бруски.
Верхняя обвязка закрепляется на стойках при помощи прямых шипов. На нее монтируются балки перекрытия, на которые затем укладываются стропила.

Опоры для перегородок могут быть устроены разными способами:

с помощью дополнительных брусьев, уложенных между лагами пола, на которые затем опирают вертикальные стойки, составляющие основу внутренних стен.
стойки внутренних стен опираются на пол или на прикрученную к нему доску.

Для наружной обшивки стен дома для круглогодичной эксплуатации применяется обрезная доска, ОСП, асбестоцементные плиты, или фанера.

Теплоизоляционный материал укладывается внутри каркаса и покрывается с наружной стороны ветрозащитной мембраной, защищающей дом от продувания и атмосферной влаги. Если в качестве наружной отделки выбран «мокрый фасад», то ветрозащита не требуется.
В качестве утеплителя может применяться базальтовая вата, пенопласт, эковата, напыляемый пенополиуретан, стекловата.

С внутренней стороны на утеплитель укладывается мембранная пароизоляция, поверх которой устраивается обшивка. Мембрана служит преградой для водяных паров, защищая каркас и утеплитель от влаги и обеспечивая при этом достаточную воздухопроницаемость.

Способы строительства деревянной основы

Строительство каркаса может происходить разными способами. Некоторые собирают поочередно стены на земле, и только потом устанавливают их вертикально. Другие сразу ставят каркас стен, потом утепляют его, изолируют и обшивают. Третьи делают каркас всего здания, включая крышу, и только после этого начинают делать слои стен. Вы можете выбрать любой, удобный для вас способ, мы же остановимся пока только на возведении каркаса.

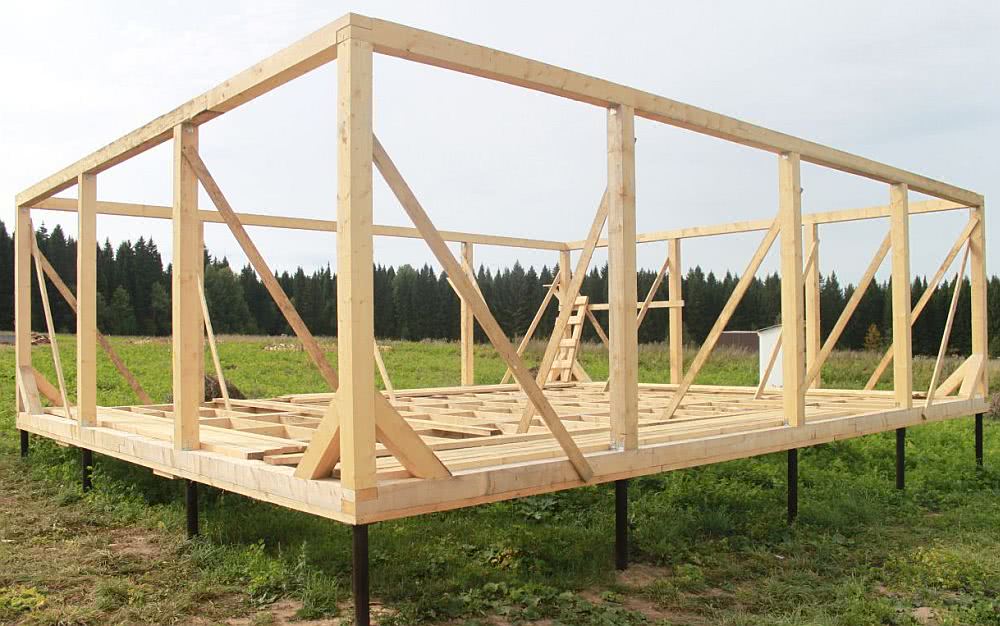

Каркас дома с крышей

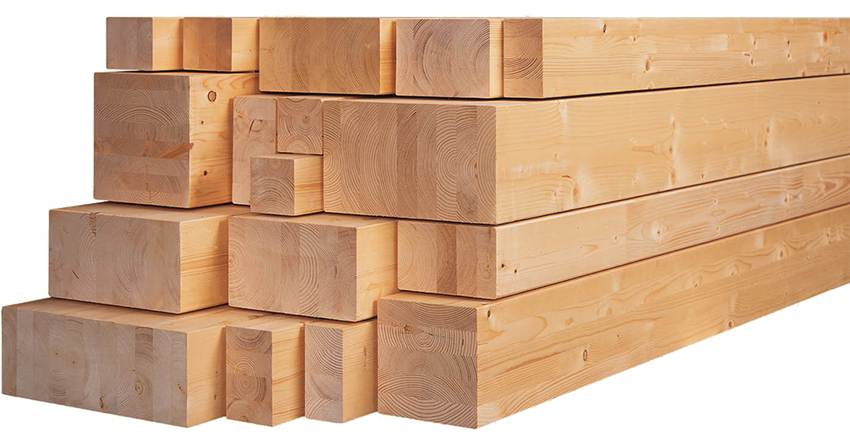

Основой любого каркасного здания является древесина. К ее выбору необходимо подойти со всей ответственностью. Это может быть доска, брус технической обсушки, брус естественной влажности и клееный брус. Наиболее предпочтителен клееный брус – он не рассыхается, не теряет свой формы, устойчив к деформации. На втором месте идет брус технической сушки. А натуральная доска или брус естественной влажности при возведении каркаса при высыхании могут изменить свою форму и потрескаться, что скажется на качестве жилья.

Сложные каркасные элементы

Для каркасного дома подходят различные сорта древесины, но лучше остановиться на хвойных породах. Смола, выделяемая сосной, создает дополнительную защиту от насекомых, и наполняет сам дом приятным хвойным ароматом. Кроме того, отлично подходят для монтажа каркаса дуб, ясень и другие твердые сорта. Сечение бруса должно быть 150/150 мм или 150/200 мм.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

«в полдерева» и «в лапу»;
«ласточкин хвост»;
«коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Подбор шага стоек в зависимости от используемых материалов

Схема внешних и внутренних стен каркасного дома.

Как уже говорилось ранее, выбранный шаг стоек зависит не только от нагрузок, но и от используемых материалов. При его расчете необходимо учитывать габаритные размеры облицовочных материалов (ориентированно-стружечной плиты (ОСБ) или фанеры), утеплителя и материалов, используемых для внутренней отделки дома. Результатом такого комплексного подхода станет минимальный перерасход используемых материалов и значительная экономия как времени, так и сил при строительстве каркасного дома.

Ниже приведем примеры, как подобрать шаг стоек при различных вариантах стеновых комплектов.

Стены каркасного дома
