Приточный клапан: фото, устройство, особенности монтажа в стену

Особенности монтажа воздуховода

Перед установкой клапана необходимо определиться с местом его расположения. Лучшим для этой цели считается место возле радиатора отопления на несущей стене.

Устройство приточного прибора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Шаг 1. Бурение отверстия для установки воздухообменника. Диаметр отверстия должен быть немного больше трубки клапана. Это позволит правильно выставить устройство и надёжно зафиксировать его в стене.
Шаг 2. Снаружи на стене в районе размещения устройства необходимо предусмотреть защиту от дождя. Если нет возможности этого сделать ( выход клапана будет располагаться в недоступном для работы месте), отверстие нужно проделать с небольшим наклоном в сторону улицы. Так дождевые капли не будут попадать в прибор.
Шаг 3. Устанавливается приточный клапан в стену и фиксируется с помощью строительной пены.

Для установки прибора потребуется пробурить стену

Тонкости, которые нужно знать

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

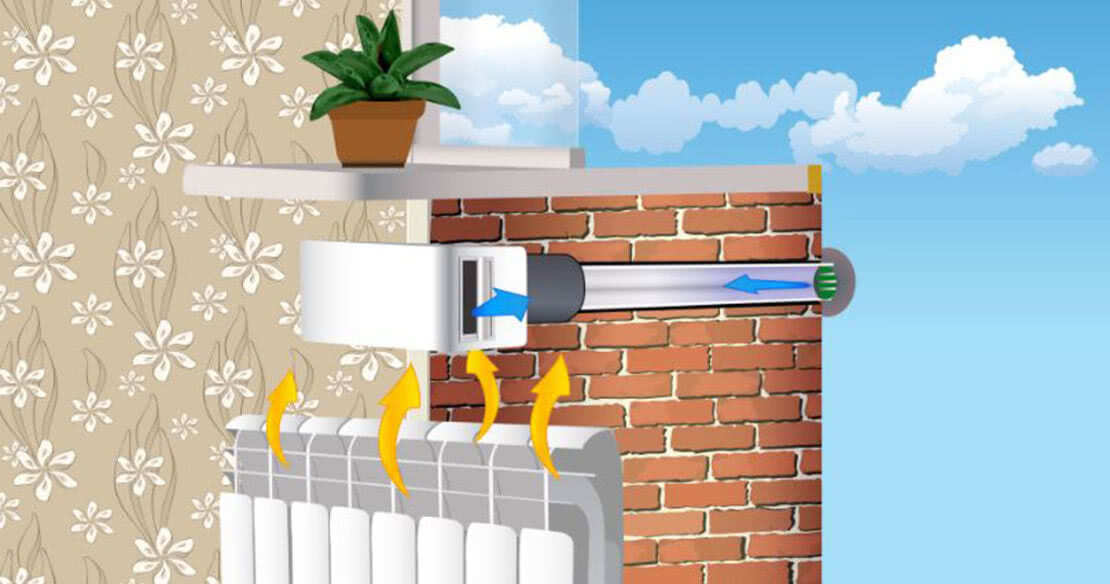

Под подоконником, рядом с батареей.

На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

https://youtube.com/watch?v=zUPCh0KU2ek

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

Нужно снять старую вентиляционную решётку.
Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
Мембраны к картонной рамке прикрепляют при помощи скотча.
Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Пример монтажа проветривателя с перфорацией

Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.

Проведение подготовительных работ

Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:

установка пройдет быстрее и легче, если створку изначально открыть;
лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.

Список необходимых инструментов

Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели

К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:

Мелкозернистый напильник.
Электрический лобзик.
Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
Силиконовый герметик – пригодится для заполнения щелей после монтажа.

Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.

Поэтапный ход установки и крепления

При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:

Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.

Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.

Правила выбора

Прежде чем приобретать вытяжной вентиляционный клапан в стену, надо определить кубатуру дома, в котором организуется естественная вентиляция. Отталкиваясь от этого, выбирается диаметр клапана, а соответственно его производительность, а также количество устанавливаемых устройств.

Кроме производительности надо учитывать допустимый температурный режим эксплуатации, длину цилиндра, способ управления. У разных производителей все эти параметры могут быть разными. И это надо будет учитывать.

К примеру, средняя величина производительности – 40 м³/ч. Учитывая объем дома и число проживающих в нем людей, выбирается марка прибора. Некоторые производители обязательно указывают в паспорте изделия температурный диапазон эксплуатации. И если такой параметр указан, то не стоит его нарушать.

Длина цилиндра определяется толщиною стены, в которую он устанавливается. Что касается способа управления, то на рынке приточники представлены в виде устройств с ручным или автоматическим управлением. Последние – это все те же клапана, внутрь которых установлен гигростат – прибор, отслеживающий влажность воздуха внутри дома. Вам надо только на панели установить требуемую влажность, гигростат сам будет ее не только отслеживать, но и подавать команды, чтобы открывалась или закрывалась заслонка.

Производительность приточника зависит от его диаметраИсточник 4shop.ru

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

в первую очередь все модели отличаются пропускной способностью;
некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
клапанные механизмы подбирают по сечению воздуховода;
для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

Особенности установки приточного клапана в стену

При выборе места установки используют один из двух вариантов:

под подоконником возле отопительного прибора;
в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

Клапан приточный оконный

Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:

стали использоваться профили вентилируемого типа;
устанавливались ограничители открывания рам и фрамуг;
использовались уплотнители с частичной проницаемостью воздуха через них;
монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.

Ограничитель открывания рам пластикового окнаИсточник www.ufa-okoshko.ru

Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:

Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.
Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.

Внутреннее устройство

На фоне оконного клапана приточный стеновой клапан обладает большим преимуществом, а именно: не допускает проникновения уличного шума и пыли; ему не страшна низкая температура; не загораживает световой проем окна; имеет несколько режимов подачи воздуха; создает хороший воздухообмен.

По форме бывают круглыми и реже прямоугольными, предназначаются для жилых и производственных помещений. Клапаны выпускаются многими производителями и отличаются друг от друга внешним видом, но существенных отличий в конструкции нет. Отличаются модели материалом и размерами, но функция неизменна и комплектующие идентичны.

Подробно рассмотрим устройство приточного клапана.

Составляющие стенового приточного клапана:

корпус, состоящий из трубы, диаметром от 6 до 13,3 см, изолированной изнутри теплозащитным материалом, т.к. стена может промерзать и это приведет к обледенению;
оголовок, т.е. декоративная крышка, которая устанавливается с внутренней стороны стены и укомплектована ручкой или рычажком для уменьшения воздушного потока;
мембрана, не позволяющая воздуху выходить в обратном направлении;
заслонка, регулирующая приток воздушных масс до 40 кубических метров в час. С наружной части стены воздух будет поступать внутрь в зависимости от положения заслонки;
губчатый фильтр для очистки приточного воздуха;
защитная решетка должна прикрывать вход в воздуховод снаружи, чтобы исключить проникновение мусора, насекомых и грызунов.

Отличительными могут быть только размеры трубы и материал, из которого она изготовлена. Обычно применяют пластиковую гильзу.

Также не во всех моделях имеется регулировка поступления воздуха, а ведь благодаря ей можно создать более благоприятный микроклимат в помещении. Системы регулирования бывают как ручные, так и с автоматическим управлением. Последние с помощью датчика влажности контролируют открывание заслонки для поступления необходимого количества свежего воздуха в помещение. Чем больше влажность в комнате, тем шире открывается заслонка и больше поступает свежего воздуха.

Существуют приточные клапаны и с принудительной вентиляцией, оснащенные вентилятором, который втягивает воздух либо выталкивает обратно. Отличительной характеристикой является большая производительность и преимущества в пропускной способности (800-1000 кубических метров в час); возможность установки дополнительных фильтров улучшает очистку воздуха; оснащаются системой подогрева.

Разновидности приточных клапанов для пластиковых окон и их характеристики

Выпускаемые сегодня оконные клапаны по своей конструкции делятся на следующие типы:

Щелевые

Просвет такого клапана имеет длину от 170 до 400 мм и ширину от 12 до 16 мм.

Некоторые модели состоят из впускного (устанавливается снаружи) и регулирующего (внутреннего) блоков, другие – только из одного – универсального.

Щелевые клапаны достаточно популярны, поскольку обладают высокой пропускной способностью и могут монтироваться в уже установленное окно без его демонтажа и переделывания.

Фальцевые

Воздух поступает через вырезы, выполненные в створке или раме. Стоит такой клапан очень дешево, также может монтироваться в уже готовое окно, но большой пропускной способностью похвастаться не может. Зато звукоизоляция окна остается практически на прежнем уровне.

Клапаны-ручки

Как ясно из названия, данное изделие устанавливается вместо оконной ручки.

Такое решение имеет ряд преимуществ:

внешний вид окна остается безупречным;
в зимнее время клапан не промерзает, так как его конструкция является прямоточной.

Клапан ручка наилучшим образом препятствует появлению конденсата, поскольку устанавливается именно в той зоне, где тот образуется особенно интенсивно.

Накладные

Такие клапаны являются наиболее производительными, но у них есть ряд недостатков:

установка в уже имеющееся окно невозможна (необходима коррекция размеров рамы и створок);
значительно возрастают потери тепла;
практически полностью устраняется защита от уличного шума.

Накладные клапаны применяют главным образом на промышленных объектах.

Способ управления

По способу управления оконные приточные клапаны делятся на:

ручные;
автоматические.

Устройства с ручным управлением стоят дешевле, но обеспечить с их помощью оптимальный приток свежего воздуха практически невозможно: во-первых, пользователю трудно точно угадать с регулировкой проходного сечения; во-вторых, потребная кратность воздухообмена постоянно меняется, ведь она зависит от степени влажности в комнате и числа присутствующих в нем людей.

Примерная схема прохождения воздушных потоков через вентиляционный клапан

Гораздо более практичными являются клапаны с автоматическим управлением. Они оснащены датчиком-гигрометром, который определяет уровень относительной влажности в помещении и сообразно ему регулирует пропускную способность. Таким образом, свежий воздух всегда поступает в оптимальном объеме, и при этом жильцы застрахованы от чрезмерных потерь тепла. А когда в доме никого не будет, клапан самостоятельно закроется, так что теплопотери вообще будут сведены к нулю.

Основные характеристики

Выбирая приточный клапан, нужно обращать внимание на следующие параметры:

Максимальная производительность: измеряется в куб. м/ч. Величина этого параметра зависит не только от проходного сечения клапана, но и перепада давления на входе и выходе. В характеристиках производительность всегда указывается в привязке к этому самому перепаду. Это надо учитывать при оценке различных моделей клапанов. К примеру, совсем не обязательно, что клапан с производительностью 10 куб. м/ч при 10 Па в реальности будет пропускать больше воздуха, чем аналог с производительностью 7 куб. м/ч при 5 Па.
Показатель шумоизоляции: значение в 30 – 35 дБ считается достаточным.
Минимально допустимая температура эксплуатации.

Оконные приточные клапаны имеют различное климатическое исполнение. Оно зависит от материала клапана (пластик/металл), а также наличия теплоизоляции и ее эффективности. Клапаны для холодного климата могут иметь металлические наружную и внутреннюю части, но тогда между ними устанавливается пластиковая вставка – так называемый тепловой разрыв.

Виды приборов для притока воздуха

Чтобы понять, как сделать приточную вентиляцию в квартире, надо ознакомиться с приемлемыми вариантами по пропускной способности и ценовым показателям. Простейшими приборами являются стеновой и оконный клапаны. Первые более производительны, их установка целесообразна в просторных комнатах. Другие подходят для малогабаритных квартир, и стоимость таких клапанов ниже.

Рекомендуем ознакомиться: Прямоугольные и круглые воздуховоды из оцинкованной стали

Принудительные устройства могут быть бесканальными или укомплектовываться вентиляционными трубами для обеспечения проветривания больших площадей. Приборы для обычных квартир разделяются следующие виды:

Проветриватель — стеновой приточный клапан в комнату, оснащённый вентилятором нужной производительности и простейшим фильтром. От мощности привода зависят электропотребление и шумовые характеристики устройства.
Бризер — в отличие от предыдущего прибора имеет систему ступенчатой фильтрации и климат-контроль: достаточно установить температуру, и очищенный, подогретый воздух будет поступать в помещение 10―50 м2. Основные части: очистительный и управляющий блоки, утеплённый трубопровод, вентилятор с воздухозаборной решёткой и нагревательный элемент.
Кондиционер с функцией забора уличного воздуха — двухблочный сплит-комплекс. Всасывание осуществляется отдельным вентилятором внутреннего блока через трубку, проложенную сквозь внешнюю стену. В наружной секции установлена турбинка и система фильтрации.

Все перечисленные приборы мощные, их монтаж для домашнего умельца трудностей не доставит. Основные характеристики приведены в таблице.

Наименование	Производительность, м3/ч	Функции	Ориентировочная стоимость с монтажом, тысяч рублей
Приточный клапан	0―54	Сообщение с наружным воздухом	5,9
Проветриватель	10―160	Фильтр грубый, без подогрева	22,5
Бризер	30―130	Трёхступенчатая очистка, климат контроль, нагревание с минус 40 до +25ºС	28,9
