Инструкция по установке полотенцесушителя в ванной своими руками

Оглавление

Правила подключения полотенцесушителя

  • Приобретается прибор отечественных производителей. Он приспособлен к врезке в трубопровод с горячей водой, соответствует ГОСТам. Но с таким ограничением в выборе сталкиваются жильцы квартир. Хозяева домов могут проводить монтаж полотенцесушителя от зарубежных производителей.
  • Чтобы избежать электролитической коррозии, не используются элементы из разных материалов в одной системе. Проявление этого явления спровоцирует быстрое разрушение прибора.

Допускается подсоединение любого материала сушилки к трубам из пластика.

  • Если подсоединение идет к центральному отоплению, то эксплуатационный период ограничивается отопительным периодом. Круглый год работает электрическая модель или комбинированная сушка.
  • Падает мощность сушилки на 10%, если подсоединение проводится к системным патрубкам в низу.
  • Модель «лесенка» с межосевым расстоянием 0,5 м подключается по диагонали, проводится установка полотенцесушителя с боку или по вертикальной плоскости.

  • Когда установка полотенцесушителя в ванной проводится в систему действующую на данный момент, то учитывается расстояние между отводами. Вопрос посадочного расстояния не подымается во время капитального ремонта комнаты или в новострое.
  • Рекомендуется рассмотреть диаметр труб устройства и системы, где он будет врезаться. Трубы разного диаметра соединяются между собой переходниками. Избежать аварии от неправильного их подсоединения можно. Выбирается диаметр труб прибора так, чтобы они были не меньше, чем трубы системы. Иначе высокое давление жидкости в зауженных местах создаст аварийную ситуацию.
  • «Американки» используются в качестве соединительного разъемного элемента между сушилкой и стояком. Тогда прибор быстро и легко снимается со своего места.
  • Чтобы при аварии не приходилось останавливать жидкость в общем стояке, на него устанавливаются шаровые краны и байпас (перемычка). Это позволит отключать подачу жидкости только на полотенцесушитель, в остальной части квартиры остановки не будет.
  • Нельзя запорную арматуру устанавливать на трубах до байпаса и на самой перемычке. Если условие не будет выполнено, то будут появляться проблемы в работе сушки. Начнет падать циркуляция жидкости по стояку, снижается ее температура. Главная проблема, с которой приходится сталкиваться – это снижение напора воды по линии ее подачи в квартирах соседей.
  • Устройство монтируется согласно СНиП на высоте 1,2 м от уровня пола.
  • Между облицовкой стен и прибором выдерживается расстояние, которое зависит от диаметра его труб. Так, например, для змеевика с сечением до 2,5 см – рекомендуемое расстояние 3,5 и 4 см. Для модели с сечением 2,5 см – расстояние от 5 до 7 см.

На какой высоте должен быть установлен полотенцесушитель в ванной

Значение водяного полотенцесушителя в ванной нельзя недооценивать – он выполняет не только задачу по сушке одежды, но и уменьшает влажность в помещении. Это снижает конденсацию влаги и риск образования болезнетворных плесени и грибка на стенах, полу и потолке.

При выборе змеевика внимание уделяется его дизайну и форме. Но не забывайте о том, что заранее должно быть продумано местоположение

Оптимальная высота установки полотенцесушителя – 120 см. Но при этом следует помнить о целом ряде дополнительных условий!

Правильно выбранная высота застройщиком на этапе установки сантехники позволит владельцам квартиры насладиться удобством и комфортом оборудования. Какие проблемы бывают из-за игнорирования рекомендаций – читайте дальше!

Особенности установки электрических моделей

В отличие от водяных моделей электрические сушки могут устанавливаться в любом месте, так как они не зависят от расположения труб отопления и горячего водоснабжения

В данном случае особое внимание следует уделить качеству электропроводки

Требования к монтажу электрических полотенцесушителей:

  1. Место установки выбирается с учетом уровня защиты прибора от влаги. Расстояние до ванной или умывальника – не менее 60 см.
  2. Минимальная дистанция до пола – 20 см, до стены – 30 см, до поверхности предметов мебели – 75 см.
  3. Нагревательное устройство нельзя размещать непосредственно под розеткой.

Подключение к электросети выполняется в соответствии с международным стандартом NFC-15-100.

Оптимальное месторасположение – зона №3. При монтаже в зоне №2 требуется защита прибора от брызг (+)

Электропроводка под полотенцесушитель выполняется с соблюдением норм электробезопасности в помещениях с повышенной влажностью:

  • подключение через трехжильный кабель с заземлением;
  • допустима только скрытая электропроводка;
  • розетка должна иметь резиновый уплотнитель и крышку, закрывающую отверстия контактов;
  • для электросети применяются медные провода марок ВВГнг и ВВГнг-LS.

Обязательное условие установки и эксплуатации электрических приборов – использование УЗО, отключающего прибор при превышении рабочих характеристик тока.

Масляные полотенцесушители требуют жесткой фиксации, а кабельные можно устанавливать в любом положении

Монтаж при угловом соединении

Такой метод используют те, кто хочет не только обновить трубу этого приспособления, но и изменить его местоположение. По принципу монтажа соединение угловое мало чем отличается от прямого. Но установка полотенцесушителя в ванной должна проводиться с учетом нескольких важных моментов:

Горизонтальная подводка будет эффективна, только если устройство устанавливают не дальше 2 м от стояка. Иначе верхняя точка врезки должна быть выше края полотенцесушителя, а нижняя ниже.

При этом максимальное удаление от стояка не должно превышать 4,5 м.
На участках подводки применение изгибов недопустимо, поскольку в дальнейшем в них будет скапливаться воздух, нарушая поступление воды в систему. Однако если условия не позволяют поставить входную трубу хотя бы на уровне, стоит позаботиться о системе воздухоотвода

Это важно, так как в период, когда устройство не будет использоваться, именно в этой части возникнет воздушная пробка, которую придется удалять самостоятельно.
Если выполняется скрытая подводка, трубу следует снабдить термоизоляционным слоем.

Схемы полотенцесушителя со смещенным байпасом используются как альтернативу замене стояка. Однако стоит помнить, что такой подход применим при направлении водного потока вниз. Если устройство труб предполагает восходящее движение потока, такая установка полотенцесушителя в ванной своими руками будет неэффективной. Также при таком выборе не стоит применять зауженные трубы.

Подключение полотенцесушителя

Thượng Tá Quân Đội Nhân Dân Việt Nam

При обосновании допускается отключать полотенцесушители от системы горячего водоснабжения или отопления в летний период

Но обоснований-то не было – ванные не перегревались

Потом ввели этот пункт – для летнего периода.

После запросов “простого народа” появилось мутное разъяснение

При обсуждении п.5.6* СНиП 2.04.01-85* была признана целесообразность установки запорных вентилей на полотенцесушителях в жилых зданиях для возможности отключения полотенцесушителей на время их ремонта или замены без ущерба для остальных водопотребителей, присоединенных к данному стояку. Поэтому установка вентилей весьма желательна.

Если отключение полотенцесушителей на летний период приводит к нарушению температурно-влажностного режима в ванных комнатах, то полотенцесушители отключать не следует.

Вот так вот – уже про “на время ремонта”, да “без ущерба для остальных” – будто полотенцесушители каждый день меняют. И это вроде как авторы СНиП отвечают.

Но потом еще появилось:

Примечание 2 п. 5.6 СНиП 2.04.01-85* об отключении полотенцесушителей в летний период относится к открытым системам теплоснабжения (отопления) круглогодичного действия. В то же время специалистами признано целесообразным предусматривать запорную арматуру на полотенцесушителях, в т.ч. и централизованного горячего водоснабжения для возможности их отключения на время ремонта, замены и т.д., что весьма актуально для коммерческих жилых зданий.

Техническое решение, о котором Вы пишите (перемычка меньшего диаметра, чем диаметр стояка горячего водоснабжения), внедряется в Москве в соответствии с регламентами Московских городских строительных норм (МГСН) «Жилые здания».

Однако, по мнению некоторых проектных и строительных организаций, такое решение не является оптимальным, и вопрос подлежит дальнейшему обсуждению.

Ну и где в СНиП про “открытые системы”? Где про “коммерческие здания”? И где результаты “дальнейшего обсуждения”? Это лет 5 назад обсуждали, с тех пор и Добромыслов успел умереть.

И это отключение делали кто как. Некоторые умудрялись просто краны на каждом ПС ставить. Другие делали замыкающие участки, но кто с одним краном (достаточно для снятия перегрева), а кто с двумя. В общем, поставщики арматуры в масштабе страны неплохо поживились.

В новом СП 30.13330.2012 изложено так

5.2.6 Полотенцесушители, устанавливаемые в ванных и душевых комнатах для поддержания в них заданной температуры воздуха согласно СП 60.13330 и СанПиН 2.1.2.2645, следует подключать к подающим трубопроводам системы горячего водоснабжения или к системе электроснабжения потребителя. При обосновании полотенцесушители допускается подключать к циркуляционным трубам системы горячего водоснабжения при условии установки отключающей арматуры и замыкающего участка. . 10.5 В целях улучшения гидравлических характеристик системы горячего водоснабжения и возможности замены полотенцесушителей в период эксплуатации жилых зданий (без отключения стояков горячей воды) полотенцесушители, как правило, необходимо подсоединять к сплошному по вертикали водоразборному стояку с установкой запорной арматуры в местах подключения.

Для затекания горячей воды в полотенцесушители диаметр стояка (патрубка) между подсоединениями к полотенцесушителю целесообразно уменьшать на один диаметр или предусматривать «сжим». Принятые конструктивные решения должны быть проверены гидравлическим расчетом.

Нормы размещения полотенцесушителей

Существование определенных норм и требований СНиП ограничивают способы и возможности установки полотенцесушителей.

Важные условия размещения полотенцесушителей:

  1. Нижняя часть должна находиться на расстоянии не менее 90 см от пола.
  2. При монтаже необходимо соблюдать удаленность от других сантехнических приборов не менее 60 см.
  3. Шаг монтажа полотенцесушителей не менее 90 см.
  4. Полотенцесушитель можно устанавливать над стиральной машиной горизонтальной загрузки, чтобы крышка не касалась частей полотенцесушителя.

Расчет удобного и функционального размещения полотенцесушителя необходимо осуществлять также с учетом типа его подключения. Рассмотрим особенности монтажа существующих вариантов: водяных, электрических и комбинированных полотенцесушителей.

Процесс установки полотенцесушителя

Установка полотенцесушителя может быть совершена при откручивании старого змеевика специальными ключами, если старый агрегат соединялся с трубой при помощи резиновой муфты. А если стояк и трубы соединены при помощи сварки, то старый агрегат срезают болгаркой, делают резьбу метчиком нужного диаметра, оставив при этом конец, достаточный для резьбы.

Далее на резьбу нужно навинтить тройник или переходник на верхнем и нижнем ее участке. Между стояками поставьте байпас и кран, а в остальные выходы закрутите сам полотенцесушитель.

Монтаж конструкции на стену осуществляется так:

  • подбирается место на стене, расстояние от ванны, душевой кабины и раковины должно при этом составлять как минимум 600 мм;
  • прибор крепится на стену при помощи кронштейнов, отрегулируйте расстояние от стены и соедините концы конструкции с кранами стояка. Если разъемы не совпадают, то применяйте специальные металлопластиковые или полипропиленовые переходники с учетом диаметра и наличия резьбы;
  • закрепите полотенцесушитель и краны стояка накидной гайкой нагревателя, спускной клапан ставят вверху, чтобы из змеевика можно было спускать воздух;
  • запустить полотенцесушитель в тестовом режиме. По очереди плавно открутите краны и постепенно заполните змеевик.

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

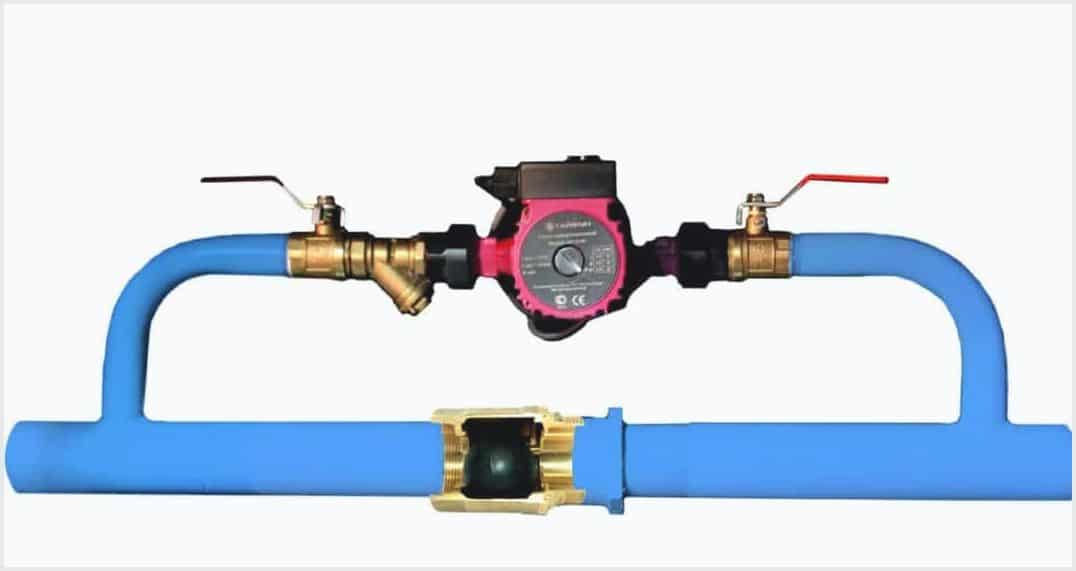

Использование байпаса

Для того чтобы система функционировала более эффективно, она предусматривает обустройство байпаса. Он представляет собой запасной канал, к которому можно подключить любое оборудование, участвующее в отоплении. Его задача — обеспечить функционирование системы, когда возникают аварийные ситуации в подключенных компонентах.

Обычно начинающие мастера не задумываются о том, что могут возникнуть протечки. Они фиксируют змеевики к основным трубам, не устанавливая запорную арматуру. Такой подход при эксплуатации может стать причиной нарушения герметичности соединений и затопления помещения. Это может иметь негативные последствия, если комната располагается в многоэтажке с централизованным отоплением.

Когда возникает аварийная ситуация, до прекращения подачи воды может пройти много времени. Блокировочные и восстановительные работы могут оставить часть дома без тепла на длительное время. Конструкция с байпасом довольно эффективна и просто, она позволяет получить уверенность в ситуации и не беспокоиться об исправности оборудования.

Для проведения работ нужно будет создать своеобразный стояк для полотенцесушителя, установив на концах труб тройники. Два направленных выхода следует соединить с трубой. Боковые выходы необходимы для установки запорных элементов, к ним будут подсоединены трубы, которые и идут к полотенцесушителю.

Когда конструкция собирается из гибких готовых соединений, при ее монтаже не следует забывать об использовании уплотняющих материалов. Когда монтируется пластиковый трубопровод, нужно воспользоваться паяльником. Мастеру понадобится помощь еще одного человека. Когда для подключения используются жесткие соединения, нужно проследить за соответствием горизонтальному и вертикальному уровню. В ином случае установленный змеевик невозможно будет зафиксировать ровно. Его неправильное положение может испортить все впечатление от ремонта.

Установка нового полотенцесушителя

Изначально, имея разрешение на замену и перенос полотенцесушителя, для работы своими руками необходимо иметь, кроме основного прибора, ряд инструментов и материалов в виде:

  • Крепежных кронштейнов на стену;
  • Полипропиленовых труб;
  • Аппарата для сварки;
  • Лерки для нарезания резьбы;
  • Специальных кусачек или трубореза;
  • Соединительных фитингов;
  • Трех шаровых кранов.

Монтажные работы, которые можно выполнить своими руками, предусматривают несколько этапов их проведения.

  1. Демонтаж старой сушилки.
  2. Установка кранов на отводах новой сушилки и обустройство байпаса.
  3. Сварка труб из полипропилена.
  4. Крепление полотенцесушителя.
  5. Подключение его к общей системе теплоносителя.

Демонтаж

Для демонтажа старого полотенцесушителя нужно изначально из основного стояка слить воду. Для этого приглашают сантехника из ЖЭКа для отключения стояка горячей воды или системы отопления.

  1. После слива воды приступают к демонтажу старого оборудования. Его лучше срезать болгаркой. Сначала в нем обрезают нижнюю трубу, а затем верхнюю.
  2. Для подстраховки на эту работу лучше пригласить помощника, чтобы он поддерживал старый прибор.
  3. После обрезки подводящей и отводящей трубы, старый полотенцесушитель освобождают от креплений и выносят из помещения.

Обустройство основного стояка, подводка труб, монтаж байпаса

  1. После снятия старого полотенцесушителя меняется квартирный стояк и трубы всей разводки в квартире на полипропиленовые. Обычно их диаметр составляет 25 мм.
  2. На концах обрезанных труб зачищают место среза так, чтобы на них не было заусениц и следов старой краски.
  3. Потом, смазав лерку маслом, ее надевают на обработанный край трубы и, проворачивая, нарезают резьбу для установки «американки». Этот фитинг необходим для дальнейшего соединения общей системы с полипропиленовыми трубами.
  4. Чтобы предотвратить протекания воды и возможности демонтажа при ремонте, все стыки герметизируют на резьбовых соединениях льняной подмоткой или фум лентой.
  5. Если перенос полотенцесушителя осуществляется на другую стенку при помощи полипропиленовых труб, для их соединения понадобиться специальный сварочный аппарат.
  6. Уклон трубы делают по тому направлению, как происходит движение теплоносителя.
  7. Для надежной герметичности системы, нужно заранее подготовить отдельные соединительные элементы в виде:
  • Кранов с полотенцесушителем;
  • Кранов с удлинителем;
  • Удлинителей с переходником МРН.

Особенности установки основного прибора

Выбрав место на другой стороне стены, куда спланирован перенос нового полотенцесушителя, его закрепляют туда вместе с заранее запакованными кранами. Установку полотенцесушителя нужно производить на подвешивающие кронштейны, чтобы избежать температурных деформаций между стеной и трубой.

Затем к выводным трубам обустраивается байпас, так называемый обводной участок с запорной арматурой. Задача байпаса – обеспечить работоспособность системы отопления или горячего водоснабжения в случае перекрытия подачи воды на полотенцесушитель.

Для обустройства системы подачи и отвода теплоносителя на сушилку, туда, в зависимости от конструктивных решений, подпаивают:

  • Угловые фитинги МРВ (муфты с внутренней резьбой);
  • Необходимые части труб;
  • Тройники;

В системе байпас-стояк устанавливают дополнительный шаровый кран для аварийного перекрытия основного внутридомового стояка. Завершая монтажные работы своими руками, вся система проверяется на герметичность.

Варианты схем подключения

Одна из самых простых схем – когда устройство является частью стояка горячего водоснабжения. Поток и его направленность никак не влияют на функционирование полотенцесушителя. Эта система проста, надежна и позволяет легко заменить старый прибор. Стояк при монтаже часто скрывают в декоративном коробе.

При такой схеме целесообразнее использовать перемычку (байпас), которая объединяет стояк и полотенцесушитель. Установка запорного элемента на байпас также недопустима.


Можно рассмотреть и следующие схемы:

Диагональное или боковое подключение. Это наиболее часто используемый и надежный вариант. Система хороша при лестничном типе устройства с подачей воды с верхней части вниз. Не требуется никакой байпас, и зависимость от напора воды полностью отсутствует

Устанавливая прибор по такой схеме, важно соблюдать некоторые условия:
нижняя точка контакта со стояком должна располагаться ниже патрубка, который подключается к полотенцесушителю;

в системе не должно содержаться изгибов – это портит циркуляцию воды;

главное, чтобы диаметр труб был не меньше ДУ 20:25 (полипропилен) и 0,75 дюйма (сталь);
допустимая удаленность от стояка ППР материала – 4,5 метра;
для удачной эксплуатации необходимо наложить на трубы термоизоляционный материал.

Диагональное подключение по эффективности ничем не отличается от бокового. Лишь расход труб идет больше, и процесс установки наиболее трудозатратный.

Боковое подключение со смещенным байпасом. Схема рациональна при сохранении старых отводных частей стояка при бывшей в употреблении петлеобразной модели полотенцесушителя. Менять стояк при этом необязательно. Достаточно просто вмонтировать байпас. Направление воды также должно идти сверху.

Подключение снизу. Многие приборы рассчитаны именно на это крепление. Система позволяет скрыть трубы с помощью аксессуаров. Этот способ менее эффективен, чем предыдущие.

При моделях усложненной формы важно учитывать особенности их конструкции. Определить, в каком направлении лучше потечет вода, и только после устанавливать

Технология подключения полотенцесушителя

Процесс установки сушки для полотенец зависит от вида устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические приспособления подсоединить совершенно просто.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомится со схемой его подключения, предложенной производителем в инструкции. Также проверить комплектацию приобретенного устройства.

Для монтажа сушки понадобятся такие инструменты и материалы:

  • уровень строительный;
  • карандаш;
  • рулетка;
  • молоток;
  • ключ разводной;
  • отвертка;
  • паяльник и нож для ПВХ труб;
  • кран Маевского;
  • два тройника;
  • муфта;
  • крепежи, кронштейны;
  • трубы ПВХ диаметром 32 миллиметра;
  • пакля или уплотнительная лента;
  • фитинги.

Если предполагается установка перемычки, следует приобрести еще два шаровых вентиля.

Этапы монтажа водяного полотенцесушителя

Подключение сушки для полотенец чаще всего осуществляется к системе горячего водоснабжения. Установку устройства можно выполнить самостоятельно, следуя выбранной схеме подсоединения и поэтапному руководству:

  • перекрыть подачу воды;
  • обозначить с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от стояка и уклон подводки 5 – 10 миллиметров;
  • установить и зафиксировать полотенцесушитель;
  • смонтировать перемычку, установив на концах трубы тройники и шаровые краны;
  • с помощью угловых и прямых фитингов подключить и отрегулировать направление отводов подачи и возврата теплоносителя;
  • установить на полотенцесушитель кран Маевского.

Все соединения уплотняются паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя осуществляется проверка герметичности стыков.

Подключение электрического полотенцесушителя

Такой тип сушки для полотенец можно устанавливать в любой комнате, независимо от размещения горячего или отопительного трубопровода. Процесс монтажа устройства состоит из закрепления конструкции в выбранном месте и подключении его к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной комнате или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

  • подсоединение необходимо производить через трехжильный кабель;
  • обязательно должно присутствовать заземление;
  • допустима установка только скрытой изолированной проводки;
  • необходимо использование УЗО.

Требования к монтажу полотенцесушителей с электрическим нагревом:

  • расстояние от пола – не менее 20 сантиметров;
  • предметы мебели следует располагать с соблюдением дистанции 75 сантиметров;
  • между стеной и сушкой должно быть пространство 30 сантиметров;
  • отдаленность от ванной и умывальника – не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности сушки для полотенец.
Подключение полотенцесушителя в загородном доме

Для обеспечения работы сушки для банных полотенец в загородном доме используются различные способы подключения. Если на даче проведено отопление, то отличным вариантом будет – врезка в контур системы обогрева. Но при такой установке следует учитывать, что функционировать устройство будет только в холодный сезон.

Если предполагается регулярное использование полотенцесушителя, то лучшим вариантом станет электрическая конструкция. Такую сушку можно включать и выключать при необходимости.

Подключение водяных устройств в загородном доме проводится по стандартным схемам. Чаще всего при подключении в отопительный контур применяется боковая или диагональная врезка.

Правила монтажа

Монтаж змеевика подразумевает врезку подающей трубы в систему горячего водоснабжения или отопления.

Инструменты, которые понадобятся для работы:

  • минусовые отвертки;
  • пассатижи;
  • крепежный кронштейн;
  • труборез и полипропиленовые трубы;
  • фитинги;
  • шаровые краны.

Самым рациональным способом является врезка в систему горячего водоснабжения, поскольку горячая вода присутствует в наших домах и квартирах круглый год. Установку можно разделить на несколько обязательных этапов:

  • демонтаж старого змеевика;
  • сварка труб;
  • монтаж двух кранов;
  • монтаж перемычки;
  • фиксация шарового крана на байпас.

Обратите внимание на последний пункт: его выполнение дает возможность производить регулировку работы полотенцесушителя, независимо от того, на каком удалении от пола или над стиральной машиной он будет зафиксирован. Перед началом монтажных работ в обязательном порядке пишется заявление в ЖЭК (ЖЭС) с целью согласования даты и времени перекрытия воды в стояке

Перед началом монтажных работ в обязательном порядке пишется заявление в ЖЭК (ЖЭС) с целью согласования даты и времени перекрытия воды в стояке.

В зависимости от выбранного варианта установки, могут применяться соединительные трубы из разных материалов:

  1. Медные – достаточно дорогой и сложный вариант, требующий применения специального оборудования для спайки.
  2. Полипропиленовые – самый популярный и доступный за счет своей стоимости вариант. Обладает высокой устойчивостью и долговечностью.
  3. Металлопластиковые – бюджетный вариант. Для фиксации применяется метод опрессовки, поэтому материал может быть неустойчив к перепадам давления в отопительной системе.

Рекомендуем ознакомиться с наглядной видео инструкцией:

Основные разновидности

В зависимости от принципа работы бывают такие разновидности сушилок:

  • Работающие на горячей воде. Они могут быть присоединены к системе подачи горячей воды, либо отопления. Такие сушилки будут полезны тем, что способны существенно уменьшить ваши расходы за коммунальные услуги.
  • Работающие от электричества. Такие экземпляры полностью независимы от подачи воды и отопления. Достаточно долговечны (так как нет коррозии). С легкостью устанавливаются в любом удобном месте. Но главное чтобы рядом находился источник питания.
  • Комбинированные. Представляет собой комбинацию предыдущих типов. В отопительный сезон по устройству циркулирует горячая вода, а в остальное время для подогрева воды можно включить ТЭН.

Внешний облик современных водяных устройств достаточно разнообразен. Рассмотрим их типы.

Первый тип: M , U , Ф образные — самые распространенные формы.

Второй тип: «змейки», «лесенки» и прочие разновидности оригинального дизайна устройств. Чтобы включить их в действующую систему, большое значение также имеет расположение установочных патрубков:

  • Боковое — как правило, применяется у полотенцесушителей первого типа.
  • Верхнее или нижнее — более распространено среди змеевиков второго типа.

Выбор оптимального варианта всегда обусловлен типом схемы подключения, наличием необходимого свободного пространства в ванной, а также расположением трубопроводной системы.

Пошаговая инструкция

Сначала нужно уточнить вид заменяемого устройства и тип его подключения. По способу подключения сушилки бывают водяные и электрические, а по конструкции — это панельные приборы в виде «змеевика» или «лесенки». При замене полотенцесушителя в ванной своими руками лучше менять его на аналогичную или похожую модель.

Водяные устройства подключают к трубам горячего водоснабжения или к системе отопления. Первый способ предпочтительней, потому что змеевик будет теплым всегда, когда есть горячая вода. Во втором случае он будет греться только в отопительный период.

Преимуществом электрического полотенцесушителя является независимость от энергосистем. Он работоспособен круглый год, и его можно устанавливать в любое место.

Подготовка к замене полотенцесушителя

Из числа устройств, предлагаемых торговой сетью, приобретем сушилку и монтажные элементы с учетом способа установки, диаметра подключаемых труб и поставленных задач. Заранее осмотрим заменяемую конструкцию и выясним способ ее подключения к коммуникациям. Измерим расстояние между вводом и выводом воды. Лучше всего, если у нового полотенцесушителя этот промежуток такой же, как у предыдущего. Иначе придется менять конструкцию сушилки и покупать дополнительные фитинги.

Сушилка может подсоединяться параллельно или последовательно по отношению к трубам стояка. Если она разрывает струю воды, то для замены нужно вызвать сантехника ЖЭУ и временно отключить стояк от системы ГВС. Делать это имеет право только представитель эксплуатирующей организации.

Установка полотенцесушителя параллельно снабжающей трубе с устройством перемычки не нарушает циркуляцию воды в стояке. В таком случае достаточно отсоединить сушилку от системы ГВС, перекрыв краны и направив поток воды в стояк.

Имеет значение чистовая отделка места подсоединения. Оно может происходить в штробе (более сложный вариант), либо снаружи. Возможно, для этого необходимо приобрести нужные средства, например, гипсокартон или плитку для маскировки места соединения.

Несовпадение диаметров легко решается. Для соединения таких труб применяют переходники.

Т.о., для решения задачи по замене полотенцесушителя в ванной своими руками необходимо предварительно выполнить следующее:

  • приобрести полотенцесушитель нужной конструкции;
  • собрать необходимые инструменты;
  • продумать и начертить схему монтажа и чистовой отделки;
  • подготовить материалы и комплектующие.

Демонтаж старой установки

Отрезая резьбу, нужно оставить отводы для возможности подсоединения к ним нового прибора. Место разреза должно быть расположено строго вертикально. Для этого используем строительный уровень. На оставленных концах труб сделаем небольшие фаски под углом 45°. Это позволит легче нарезать резьбу.

Старые крепления полотенцесушителя тоже обрежем болгаркой.

Подключение нового оборудования

Плашкой (леркой) нарезаем резьбу на сохраненных отводах, предварительно смазав их машинным маслом

Делать это следует осторожно, постепенно проворачивая лерку вполоборота, затем четверть оборота назад, и т.д. Наносим разметку в месте установки креплений полотенцесушителя, приложив его к стене

Перфоратором сверлим стену в намеченных точках. Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом.

Использование байпаса

Установка перемычки позволяет отключать прибор в автономном режиме. При выполнении ремонта из-за повреждения или неисправности сушилки для полотенец в стояке по-прежнему циркулирует теплоноситель через запасной канал — байпас. Разводка воды производится тройниками.

Между перемычкой и сушилкой устанавливают шаровый кран. На втором выходном конце ставят кран Маевского для спуска воздуха.

Как проверить качество подключения

После монтажа устройства для проверки герметичности соединений в него постепенно подают воду. Это надо делать медленно, чтобы избежать гидроудара.
