Что это такое?
УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.
Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей
Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом
Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.
Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.
Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.
Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.
Конструкция и характеристики плиты УШП
Фундамент, выполненный из плит УШП, можно заливать без специальной техники, при этом он обладает минимальной трудозатратностью, стоит дешевле МЗЛФ и уступает цене лишь винтовым сваям.
- изделия или материалы, предназначенные для строительства (7076);
- паропроницаемость строительного материала (25898);
- теплоизоляционные свойства (17177);
- нормированные параметры горючести стройматериала (30244);
- пенополистирол (15588).
https://youtube.com/watch?v=S3KAITf_yuM
Проектируя «шведское» основание для дома, конструкторы также обязательно учитывают СП:
- воздействия, нагрузки (СП № 20.13330.2011);
- основания, фундаменты (СП № 45.13330.2012 и № 22.13330.2011;
- ключевые положения для железобетонных конструкций (СП № 63.13330.2012);
- несущие или ограждающие конструкции (СП № 70.13330.2012).
https://youtube.com/watch?v=Yf-yRhVco6U
Шведская система включает в себя:
- ребристую плиту, толщина которой 10 см — это классический так называемый пол по грунту;
- подбирают с учетом максимального сокращения теплопотерь, обеспечения стандартного прочностного запаса, при этом ребра по их периметру гарантируют устойчивость шведской плиты фундамента при вероятных движениях грунта;
- контур теплого пола — по нему идет дополнительный обогрев жилищ, который экономит энергоноситель для ключевых контуров обогрева;
- армопояс — его составляют 2 связанных прутьев арматуры, предупреждающих растрескивание при влиянии гнущих нагрузок;
- инженерные системы — они заглубляются ниже показателя промерзания, их дублируют для обеспечения наибольшего результата;
- гидроизоляция — защищает от влаги бетон, призвана иметь пароизолирующие свойствами;
- утеплитель — держит тепло внутри сооружения, аккумулирует его, предотвращая промерзание земли под коттеджем;
- песчаная подушка — имеет дренирующие свойства (вода не получит возможности подниматься выше слоя дренажа), целиком исключает возникновение поднятия пола;
- геотекстиль — подходит исключительно для илистого грунта, предотвращает перемешивание дренажного слоя с частицами грунта.
Соответственно, в плиту по умолчанию вложены ребра жесткости, утеплитель, подогревающие плиты элементы. Периметр земли, покрытый этой конструкцией, оказывается надежно защищен от промерзания. Прочность плит бывает достаточной для тяжеловесных стен (кирпичных или блочных кладок в несколько этажей), а также различных кровельных материалов (сланцевой, керамической, цементно-песчаной черепицы).
Кроме расположения под фундаментом или вместо фундамента, а также горизонтально под здания на глубине пролегания ж/б конструкций, теплоизоляционный утеплитель УШП может монтироваться и по периметру вертикально, дублируя форму плитного основания. Трубы коммуникаций укладываются в изоляционном материале, дублируются для каждой инженерной системы
Как правило, выполненные по технологии УШП, они отличаются высокой ремонтопригодностью в процессе эксплуатации, что особенно важно
Кольцевой дренаж сосредоточивает в себе ливневые, паводковые, грунтовые стоки, отводит их в подземное вместилище для вторичного применения либо вместо откачки ассенизаторскими системами. В противоположность минеральным утеплителям, пенополистирол сохраняет свои свойства даже при постоянном контакте с водой, потому применяется в шведских системах без альтернатив для замены.
https://youtube.com/watch?v=GCvyPbT2kH8
Какой фундамент для дома обойдется дешевле
Рассматривая, как правильно построить фундамент для частного дома и не тратить больше необходимого, следует учесть вид почвы, вес строения и еще массу характеристик, тогда получится подобрать идеальный вариант.
Наименьшая стоимость и затраты времени присущи столбчатому фундаменту. Но у него есть два существенных ограничения: монтаж только на малоподвижных или неподвижных грунтах и небольшой вес строения. Как итог, для жилого дома или тяжелой постройки он категорически непригоден.
На втором месте сваи, но здесь все зависит от их разновидности. Винтовые самые недорогие из все но подходят для легких строений, буронабивные – для кирпича и бетона, а забивные обеспечивают высокий уровень устойчивости, но очень дорого стоят.
Ленточный фундамент. Незаглубленный и мелкозаглубленный вид обойдутся не намного дороже, чем столбчатый, а лента глубокого заложения отличается самой высокой ценой, благодаря увеличению объема работ и использованию большого количества материалов.
Монолитная плита это самый дорогой вид фундамента, но обеспечивает максимальную надежность на пучинистых грунтах. В некоторых случаях такой фундамент это единственный подходящий для почвы вариант.
Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:
https://youtube.com/watch?v=Q_vay5qKKSA
Как итог, далеко не факт, что казалось бы, недорогой фундамент таковым и останется. Иногда бывает, например, что выгоднее сделать монолитный фундамент, чем закапывать ленточный на глубину промерзания. Выбор фундамента должен основываться на совокупности факторов, потому что цена может измениться в зависимости от ситуации.
Плитный фундамент с битумным покрытием под кирпичный дом
Проектирование УШП
Как только, был произведен расчет конструкции, можно переходить к проектированию. Здесь нам хотелось бы поговорить о том, что же собой представляет проект утепленной шведской плиты, нужен ли он частному застройщику или человеку решившему построить УШП своими руками. Посмотреть реализацию представленного проекта можно здесь
Если у вас на руках имеется проект УШП составленный грамотными, знающими свое дело специалистами, считайте что половина дела уже сделано. Хороший проект это не просто красивые картинки с размерами, и какими то непонятными цифрами. Хороший проект, включает в себя расчеты всех материалов (труб теплого пола, канализации, утеплителя, бетона и т.д.), а также точные размеры всех конструктивных частей фундамента. Также в примечаниях проекта должны быть указаны способы и средства достижения результата, т.е. должно быть конкретно написано, как и что делать. Исполнителю достаточно просто взять в руки лист проекта, и не задумываясь пошагово выполнять указанное. Посмотреть реализацию представленного проекта можно здесь
К сожалению большинство проектировщиков смутно себе представляют все особенности того или иного строительного процесса Вернее они знают как это должно быть в теории, но понятия не имеют как это все происходит на практике. Из-за этого у исполнителей, простых рабочих, прорабов и мастеров утрачено доверие к конструкторским чертежам, они воспринимают их скорее как справочное пособие, а не как конкретное руководство к действию. Еще раз повторимся, что в большинстве проектов отсутствуют какие-либо указания о способе воплощения нарисованного в жизнь, а если они и есть, то они как правило настолько оторваны от жизни, что если бы строители строго следовали указаниям описанным в чертежах, то им бы никогда не удалось достичь положительного результата. Посмотреть реализацию представленного проекта можно здесь
Хороший рабочий проект утепленной шведской плиты должен включать в себя не только чертежи дренажа, канализации, водоснабжения, электрики и много еще всяких узлов и деталей, но и в обязательном порядке должен содержать чертеж теплого пола. Который, в свою очередь невозможно сделать без теплового расчета всего здания и гидравлического расчета системы напольного отопления.здесь
Проектирование утепленных шведских плит, это достаточно трудоемкий и сложный процесс, так как нужно не только исключить пересечения в одной точке нескольких видов коммуникаций, но и увязать их с армированием и собственно конструктивом дома, а также учесть еще много всяких мелочей и нюансов. По понятным причинам мы не можем на этой странице полностью опубликовать выполненные нами рабочие проекты УШП, так как они содержат много практических наработок и технологических ноу-хау. Покажем проекты, в том виде, в котором их нельзя использовать в практических целях, но вполне можно разобрать и понять из каких чертежей и спецификаций он сосотоит. Насколько подробно проработаны проекты. Просим извинения за данный факт и надеемся на ваше понимание. Подчеркиваем, что это проекты реальных объектов. Посмотреть реализацию представленного проекта можно здесь
Нельзя отрицать и тот факт, что множество домов и фундаментов построено не только без проекта, но и вообще без какой-либо документации и ничего страшного не происходит. Мы не призываем следовать этим примерам, а просто приведем тот неоспоримый факт, что грамотный проект может сэкономить для застройщика 20-30, а то и все 40 процентов средств потраченных на стройматериалы и оплату труда рабочих. Подумайте, и решите для себя стоит ли экономить в данной ситуации, учитывая насколько сложен и ресурсоемок такой вид фундамента как утепленная шведская плита. Посмотреть реализацию представленного проекта можно здесь
С другой стороны стоимость проектирования УШП, как впрочем, и вообще какого бы то ни было проектирования в нашей стране на наш взгляд необоснованно завышена. Впрочем, это относится не только к проектированию, а и ко всем услугам в сфере малоэтажного строительства. Со временем при наличии конкуренции на этом рынке ситуация должна несколько выправиться. Мы постараемся сделать так, что бы наши коммерческие интересы были экономически обоснованы, и не пересекали грань разумного.
Все это не должно вас останавливать на пути к своей мечте. Мечте о собственном уютном доме, а мы со своей стороны приложим все силы, что бы эта мечта стала явью.
Сколько прослужит?
Заказчиков всегда волнует вопрос: насколько надёжен и долговечен «шведский» фундамент? Он надёжен и долговечен при соблюдении трёх условий: продуманного проекта, использования качественных материалов и привлечения высококвалифицированной рабочей силы для его устройства. В этом случае он прослужит много лет.
Важное условие надёжности и долговечности УШП – наличие проекта, в который входит план с подробным расположением стен, разводкой теплого пола и точным указанием ввода и вывода коммуникаций. Проект должен учитывать различные нагрузки (от собственного веса, эксплуатационные и снеговые), грунтовые условия, особенно уровень грунтовых вод
В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ.
Технология строительства
УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.
Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.
- Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
- Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
- Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.
- Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
- Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
- Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.
- Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
- Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.
Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.
УШП фундамент: технология бетонирования основания
Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором
Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом. Раствор равномерно распределяется по поверхности при помощи лопат и кельм
Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре
Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.
Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.
Для того чтобы конечная поверхность была ровной, основание шлифуется
Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку
Завершается работа над УШП фундаментом заливкой бетона и его затиркойшлифовкой
В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.
УШП фундамент под ключ: цена работ
Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.
В основной перечень услуг входят такие мероприятия:
- подготовительные работы перед началом строительства: разметка участка, выемка грунта;
- укладка геотекстиля;
Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше
- устройство песчано-гравийной подушки;
- монтаж всех систем коммуникаций;
- изготовление и установка опалубки;
- монтаж теплоизоляции и системы теплого пола;
- вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
- заливка бетоном с уплотнением глубинным вибратором;
- шлифовка основания.
Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.
Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.
На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление
Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.
Минус шведской плиты как фундаментной технологии
Для возведения УШП обязательно нужен проект и строители с соответствующей квалификацией. Качество основания зависит оттого, насколько тщательно будет выполнен каждый этап, начиная с утрамбовки песчаной подушки и выведения общей плоскости.
Инженерные коммуникации следует предусмотреть заранее – после того, как фундамент будет готов, изменить их положение станет невозможным. К сожалению, ремонтопригодность коммуникаций, проложенных в толще утепленной плиты, практически нулевая.
К тому же в экструдированном пенополистироле нередко разводятся муравьи. Дополнительную защиту от насекомых можно предусмотреть еще на этапе строительства фундамента, но она увеличит стоимость конструкции.
Изготовление ливневой канализации, дренажа и отмостки
При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.
https://youtube.com/watch?v=T3vGfURsmnU
https://youtube.com/watch?v=4mOsf3WLgyg
Советы
В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.
Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание
Важно также рассчитать ширину фундамента под несущими стенами
Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию.
- Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
- Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
- Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
- Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
- После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть в диапазоне 2,5-3 атм.
- После заливки бетона дается время на застывание основания. Как правило, на это уходит не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
- Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежный фундамент.
- Цоколь по завершении работ можно отделать любым материалом, но особенно красиво смотрится оформление искусственным камнем.
- Нельзя применять этот вид фундамента для строительства домов выше двух этажей.
- Для обустройства фундамента не нужно рыть глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленный котлован желательно обработать химикатами – это поможет остановить рост растительности.
О том, как уложить УШП-фундамент, смотрите в следующем видео.
https://youtube.com/watch?v=8OwOp5-XFsU
Технология монтажа УШП фундамента
Перед тем как начать возводить шведскую плиту, необходимо:
- составить проект фундамента со всеми коммуникация (системой водяного теплого пола, водопровода и канализации, энергоснабжения);
- строго придерживаться основной технологии возведения основания;
- закладку и ведение инженерных коммуникаций необходимо осуществлять очень точно.
Процесс возведения фундамента — шведской плиты — можно разделить на несколько этапов:
- Первый этап. На этом этапе идет подготовка основания под фундамент и прокладка коммуникационных труб. Первый этап работы такой же, как при укладке обычного фундамента мелкого заглубления. На участке под дом снимают часть почвы, площадью чуть больше, чем площадь фундамента, с целью проведения дренажных работ. При необходимости грунт надо осушить. По периметру плиты роют дренажные траншеи. Засыпают основание песком высотой 15−20 сантиметров, увлажняют и утрамбовывают. На песчаную подушку укладывают геотекстиль. Далее, устанавливают смотровые колодцы (на каждом углу основания) и прокладывают дренаж. На песчаную подушку насыпают гравий высотой 20 сантиметров, тщательно его утрамбовывают и выравнивают. Потом опять насыпают песок и утрамбовывают его. На этом этапе работ в слой песка укладывают инженерные коммуникации — канализационные трубы и трубы водоснабжения — горячей и холодной воды, а также электрический кабель.
- Второй этап. На этапе проводятся работы, связанные с монтажом опалубки, укладкой плит теплоизоляции и системы теплого пола. Обеспечить максимальную теплоизоляцию УШП фундамента можно двумя способами:
- а) с применением L-блоков — это угловые и торцевые элементы из пенополистирола и асбестоцементного листа. Применение L- блоков ускоряет возведение фундамента;
- б) с использованием теплоизоляционных плит. Этот вариант утепления более трудоемкий, но используется он чаще. Технология утепления состоит в следующем: по периметру плиты устанавливают детали из пенополистирола и укрепляют их упорами из доски, то есть возводят деревянную опалубку. Потом укладывают утеплитель по всей поверхности основания и армируют плиту двумя рядами сетки. На поверхность сетки укладывают трубы для подогрева пола, устанавливают коллектор и подключают к нему систему отопления. После монтажа и подключения труб, проводят испытательные работы на герметичность. Отопительные трубы рекомендуется прокладывать неравномерно. Большее количество труб прокладывают в центре, а вблизи стен — меньшее. Такое расположение труб будет экономить тепло. Укладывают трубы на расстоянии десяти сантиметров друг от друга. Можно использовать медные, металлопластиковые или полиэтиленовые трубы.
- Третий, заключительный, этап состоит в том, что бетонную смесь заливают в опалубку и равномерно распределяют по поверхности плиты. Толщина бетонного слоя должна быть не менее 10 сантиметров. Заливку бетонной смеси проводят поэтапно. Для того чтобы не было воздушных прослоек, каждый слой тщательно утрамбовывают. После того как бетонная смесь застынет, снимают опалубку и шлифуют поверхность плиты. Дальнейшие строительные работы проводят только через три недели после заливки бетона, когда поверхность плиты окончательно застынет.
Стоимость утепленной шведской плиты — фундамента УШП — достаточно велика, но позволяет сэкономить при его возведении, так как не требует применения тяжелой техники. Также УШП фундамент обладает высокой теплоэффективностью, что в дальнейшем даст экономию средств на отопление всего дома.
https://youtube.com/watch?v=lH627Lyw6LE
Технология заливки утепленной шведской плиты
Далее приводится пошаговая инструкция по созданию УШП фундамента своими руками: работы делятся на такие стадии, как обустройство дренажа, создание амортизационной подушки и прокладка коммуникаций, внедрение теплоизоляции, армирование, бетонирование.
Земляные и дренажные работы
С помощью штыковых лопат полностью снимают растительный слой, в противном случае плита даст усадку в результате перегнивания органики. Участок обрабатывают химикатами, способными купировать рост растений.
Поверхность засыпают песком и тщательно трамбуют, далее следует слой сухой измельченной глины, которую также нужно уплотнить. Котлован покрывается геотекстилем так, чтобы края полотна выступали за пределы обустраиваемой плиты на 30 см.
Технология обустройства УШП фундамента предполагает создание полноценной дренажной системы, благодаря которой подошва строения освобождается от ливневых, грунтовых, талых вод. Периметр окружают траншеей, ее глубина должна соответствовать диаметру используемых перфорированных труб. Нужно сделать уклон на несколько градусов от строения: так будет обеспечен самотек. В углах располагают вертикальные колодцы – они станут удобным доступом к элементам водоотведения.

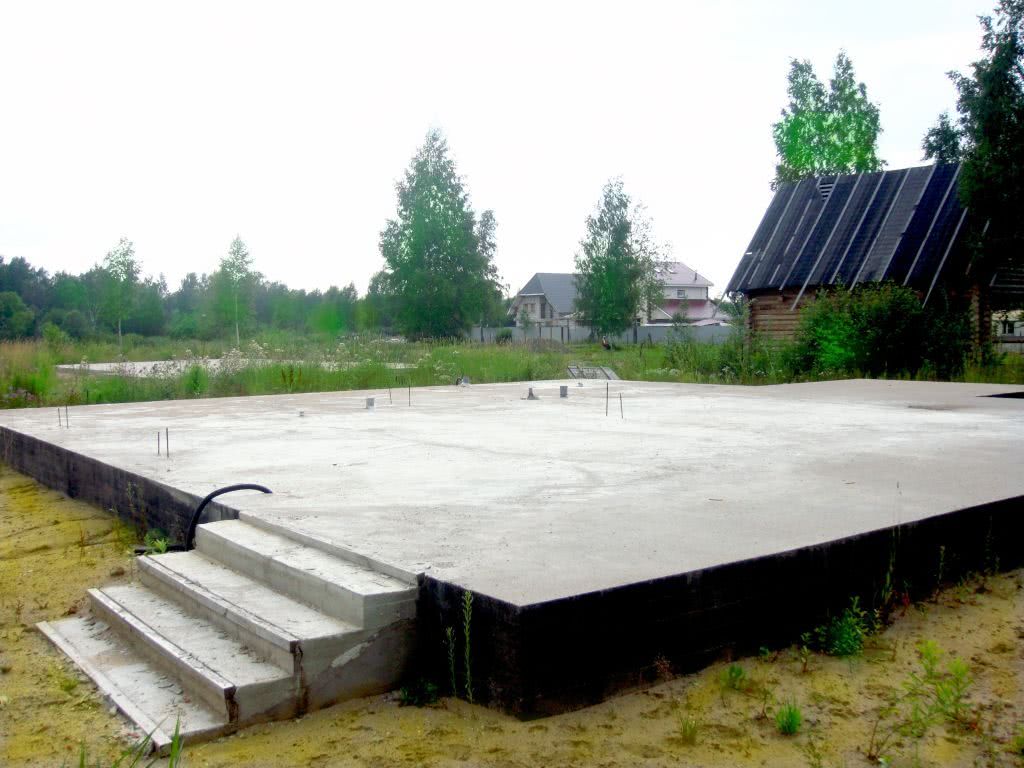

Как выглядит УШП фундамент
Порядок земляных работ:
- Геотекстиль покрывается слоем щебня.
- Углы здания оснащаются колодцами, выполненными из цельных гофрированных либо гладких труб с диаметром в пределах 20-30 см, их монтируют вертикально.
- По периметру фундамента прокладываются гофрированные трубопроводы, концы которых заходят в смежные колодцы (здесь должны быть оставлены соответствующие отверстия).
Траншеи закрываются щебнем, сверху они укрепляются геотекстилем.
Инженерная разводка и амортизационная подушка
Следующий слой – щебне-гравийная амортизационная подушка высотой 15 см. Основание покрывают мелкодисперсным песком, его уплотняют вибратором либо ручной трамбовкой.
На песчаной подушке собирают инженерные коммуникации, концы труб выводят на поверхность, к ним в дальнейшем подключают рабочие элементы системы. Использование в процессе футляров большего диаметра позволяет обеспечить ремонтопригодность связок. Снаружи предусматривают колодец для канализации, с его помощью легче ревизировать и ремонтировать узлы.
Далее поверхность покрывают слоем гравия до 15 см, уплотняют его и покрывают водонепроницаемым материалом в качестве гидроизоляции, например, бюджетным рубероидом. Стыки, выполненные внахлест, герметизируют, края покрытия должны выступать за плиту на 15 см.
Формирование теплоизоляционного слоя
Здесь оптимален экструзионный пенополистирол, он обладает высокой прочностью на сжатие. Металлическая сетка, стеклобой, пенокерамика помогут защитить материал от заселения насекомыми. Плиты высотой по 10 см монтируют в два слоя: один из них охватывает отмостку и площадь фундамента, второй выкладывается с отступом от края на 45 см, образуя ребра жесткости. Оставляются канавки под будущие стены.
Материал фиксируется пластиковыми гвоздями с широкими шляпками, зоны стыков покрываются клеевым составом. Плиты пенополистирола располагают в шахматном порядке, чтобы предотвратить появление мостиков холода.
Армирование и внедрение теплого пола
Арматуру связывают прямоугольными хомутами и укладывают в виде каркаса, ориентируясь на будущий защитный слой бетона – это манипуляции под ростверк. Плита укрепляется двумя арматурными сетками, предусмотренными между ребрами жесткости.
В толще монолитного основания обустраивают теплый пол: контур монтируется на верхнюю сетку, его фиксируют нейлоновыми хомутами. В зонах расположения дверных проемов и несущих стен трубопроводы защищают прочными гильзами. Между ветками соблюдают расстояние от 10 см, чтобы избежать перерасхода материала. В каждом помещении должен быть отдельный контур.
Армирование и внедрение теплого пола
Выведенные наверх распределительные элементы закрепляют на вертикальных прутьях, коллектор размещают на отдельных арматурных стержнях. Зоны подъема гибких труб укрепляют гофрированными чехлами.
Бетонирование основания
Фундамент заливают бетонным раствором за один раз, для этого используют в работе автобетоносмеситель с насосом. Кельмы и лопаты помогают равномерно разнести смесь по всей поверхности. Для уплотнения понадобится глубинный вибратор или виброплита.
Полностью высохшее снование в обязательном порядке подвергается шлифовке, так как сформированная на данном этапе бетонная плита в дальнейшем служит полом для жилых помещений. Специалисты рекомендуют заниматься возведением УШП в конце лета: в этот период наблюдается самый низкий уровень грунтовых вод.
