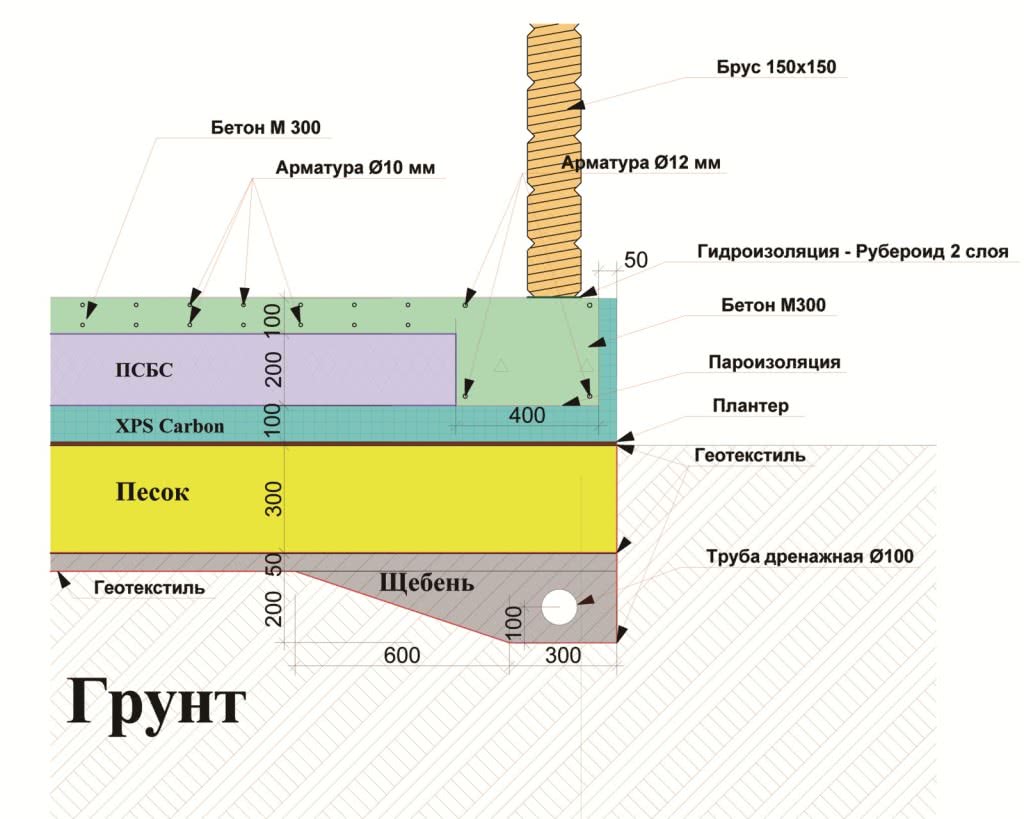

Конструкция ушп

Особенности УШП фундамента

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью

Сама по себе монолитная плита, уже являясь черновым полом, не требует проведения дополнительных работ по выравниванию и заливке стяжки. Данное фундаментное основание служит можно укладывать напольное покрытие.

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью. Современные технологии и качественные строительные материалы позволяют уложить все коммуникации непосредственно внутри конструкции. Работы проводятся с минимальными временными затратами, по сравнению с укладкой ленточного или свайного фундамента.

В процессе формирования данного фундамента трубы с электрическими кабелями, канализацией и подачей в дом воды проводится до выстилания утеплителя, а система «теплый пол» и заземление уже на него.

Технология подразумевает утепление, в виде пенополистерола или пеноплекса, не только по всей площади плиты, но и по бокам фундамента, повторяя форму опалубки. Причём, если планируется сделать холодную веранду без системы подогрева, то плиты пенополистерола кладут по боковым контурам данного помещения, во избежание создания мостов холода. После демонтажа опалубки по периметру будущего здания утеплитель остаётся на месте.

УШП фундамент состоит из слоёв:

Гравий или щебень крупной фракции;
Щебень мелкой фракции;
Песок;
Гидроизоляционный материал (рубероид или термопластичная плёнка);
Экструдированный пенополистерол;
Каркас из арматуры;
Слой труб;
Армирующая сетка;
Слой бетона.

УШП фундамент хорошо зарекомендовал себя для строительства домов на почвах с высоким уровнем грунтовых вод, в том числе болотистой местности. Благодаря химически инертному пенополистеролу, закрывающему со всех сторон плиту, фундамент УШП выдерживает химически агрессивную почву (например, кислую), а также слабо пучинистый и насыпной грунт, морозные пучения.

Финский фундамент цена

Пример расчета стоимостихирта строит Финский фундамент ценаПример расчета стоимостиСориентироваться по стоимости такого фундамента легко, достаточно умножить площадь теплого контура дома (без учета террасы и крыльца) на 12 000 руб.

Пример расчета стоимости утепленного финского фундамента Пример расчета стоимости утепленного финского фундаментаТ.е., например, если у вас дом 9 на 10 метров по наружным стенам (считаем только теплый контур, без крыльца и террасы), то цена утепленного финского фундамента для такого дома будет равна 9*10*12 000=1 080 000 руб. Стоимость обустройства столбиков под крыльцо и террасу входит в эту сумму по умолчанию и дополнительно не осмечивается. Расчет достаточно точный для дома стандартной планировки, т.е. для здания, в котором площадь крыльца и террасы не превышает 10% площади первого этажа. Например, применительно к расчету, описанному выше, если для площади теплого контура первого этажа (в нашем примере 90 кв.м.) суммарная площадь крыльца и террасы составляет не более 10 кв.м., то расчет соответствует действительности. Если площади крыльца и террасы больше 10 кв.м., то будет небольшая корректировка стоимости фундамента в большую сторону.

Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 мм Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 ммЕсть еще один фактор, который может влиять на стоимость финского фундамента. Речь идет о перепаде высоты участка в пятне застройки. Так, если перепад высоты земли по боковым стенкам или по диагонали фундамента будет в пределах 200 мм, не более, то расчет по умолчанию верный. Если перепад будет больше 200 мм, то потребуется пересчет затратной части работ и материалов, связанный с изменением высоты фундамента. В любом случае, приведенный расчет включает в себя весь состав работ, описанный в статье выше, за исключением чистовой отделки наружных стен фундамента, подключения к нему котла и финишной укладки напольного покрытия – эти работы выполняются позднее, после возведения коробки дома под крышу. Наш дом из клееного бруса на финском фундаменте Наш дом из клееного бруса на финском фундаментеМы вам дали общее представление о финском фундаменте, детально объяснили его устройство, привели схему финского фундамента, рассказали об основных нюансах и преимуществах, а также сориентировали по его стоимости. Рекомендуем данный тип фундамента к производству для домов из клееного бруса, каркаса или газобетона. Помимо необходимого запаса прочности вы получаете современное решение под ключ с утепленной плитой, готовой системой отопления и полным набором инженерных коммуникаций.

Технология заливки утепленной шведской плиты

Далее приводится пошаговая инструкция по созданию УШП фундамента своими руками: работы делятся на такие стадии, как обустройство дренажа, создание амортизационной подушки и прокладка коммуникаций, внедрение теплоизоляции, армирование, бетонирование.

Земляные и дренажные работы

С помощью штыковых лопат полностью снимают растительный слой, в противном случае плита даст усадку в результате перегнивания органики. Участок обрабатывают химикатами, способными купировать рост растений.

Поверхность засыпают песком и тщательно трамбуют, далее следует слой сухой измельченной глины, которую также нужно уплотнить. Котлован покрывается геотекстилем так, чтобы края полотна выступали за пределы обустраиваемой плиты на 30 см.

Технология обустройства УШП фундамента предполагает создание полноценной дренажной системы, благодаря которой подошва строения освобождается от ливневых, грунтовых, талых вод. Периметр окружают траншеей, ее глубина должна соответствовать диаметру используемых перфорированных труб. Нужно сделать уклон на несколько градусов от строения: так будет обеспечен самотек. В углах располагают вертикальные колодцы – они станут удобным доступом к элементам водоотведения.

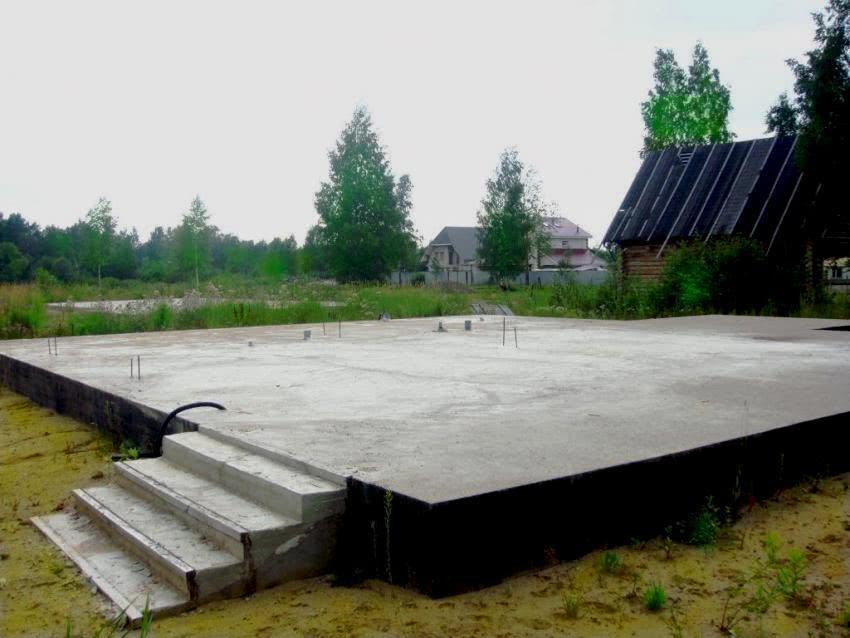

Как выглядит УШП фундамент

Порядок земляных работ:

Геотекстиль покрывается слоем щебня.
Углы здания оснащаются колодцами, выполненными из цельных гофрированных либо гладких труб с диаметром в пределах 20-30 см, их монтируют вертикально.
По периметру фундамента прокладываются гофрированные трубопроводы, концы которых заходят в смежные колодцы (здесь должны быть оставлены соответствующие отверстия).

Траншеи закрываются щебнем, сверху они укрепляются геотекстилем.

Инженерная разводка и амортизационная подушка

Следующий слой – щебне-гравийная амортизационная подушка высотой 15 см. Основание покрывают мелкодисперсным песком, его уплотняют вибратором либо ручной трамбовкой.

На песчаной подушке собирают инженерные коммуникации, концы труб выводят на поверхность, к ним в дальнейшем подключают рабочие элементы системы. Использование в процессе футляров большего диаметра позволяет обеспечить ремонтопригодность связок. Снаружи предусматривают колодец для канализации, с его помощью легче ревизировать и ремонтировать узлы.

Далее поверхность покрывают слоем гравия до 15 см, уплотняют его и покрывают водонепроницаемым материалом в качестве гидроизоляции, например, бюджетным рубероидом. Стыки, выполненные внахлест, герметизируют, края покрытия должны выступать за плиту на 15 см.

Формирование теплоизоляционного слоя

Здесь оптимален экструзионный пенополистирол, он обладает высокой прочностью на сжатие. Металлическая сетка, стеклобой, пенокерамика помогут защитить материал от заселения насекомыми. Плиты высотой по 10 см монтируют в два слоя: один из них охватывает отмостку и площадь фундамента, второй выкладывается с отступом от края на 45 см, образуя ребра жесткости. Оставляются канавки под будущие стены.

Материал фиксируется пластиковыми гвоздями с широкими шляпками, зоны стыков покрываются клеевым составом. Плиты пенополистирола располагают в шахматном порядке, чтобы предотвратить появление мостиков холода.

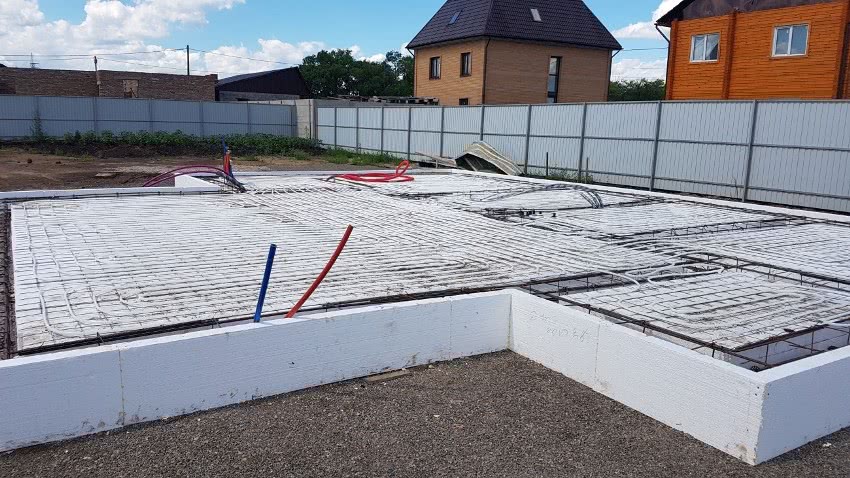

Армирование и внедрение теплого пола

Арматуру связывают прямоугольными хомутами и укладывают в виде каркаса, ориентируясь на будущий защитный слой бетона – это манипуляции под ростверк. Плита укрепляется двумя арматурными сетками, предусмотренными между ребрами жесткости.

В толще монолитного основания обустраивают теплый пол: контур монтируется на верхнюю сетку, его фиксируют нейлоновыми хомутами. В зонах расположения дверных проемов и несущих стен трубопроводы защищают прочными гильзами. Между ветками соблюдают расстояние от 10 см, чтобы избежать перерасхода материала. В каждом помещении должен быть отдельный контур.

Армирование и внедрение теплого пола

Выведенные наверх распределительные элементы закрепляют на вертикальных прутьях, коллектор размещают на отдельных арматурных стержнях. Зоны подъема гибких труб укрепляют гофрированными чехлами.

Бетонирование основания

Фундамент заливают бетонным раствором за один раз, для этого используют в работе автобетоносмеситель с насосом. Кельмы и лопаты помогают равномерно разнести смесь по всей поверхности. Для уплотнения понадобится глубинный вибратор или виброплита.

Полностью высохшее снование в обязательном порядке подвергается шлифовке, так как сформированная на данном этапе бетонная плита в дальнейшем служит полом для жилых помещений. Специалисты рекомендуют заниматься возведением УШП в конце лета: в этот период наблюдается самый низкий уровень грунтовых вод.

Достоинства плиты

Строительство здания на основе УШП имеет следующие преимущества:

Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.

Технология «шведская плита»

Шведская плита – это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

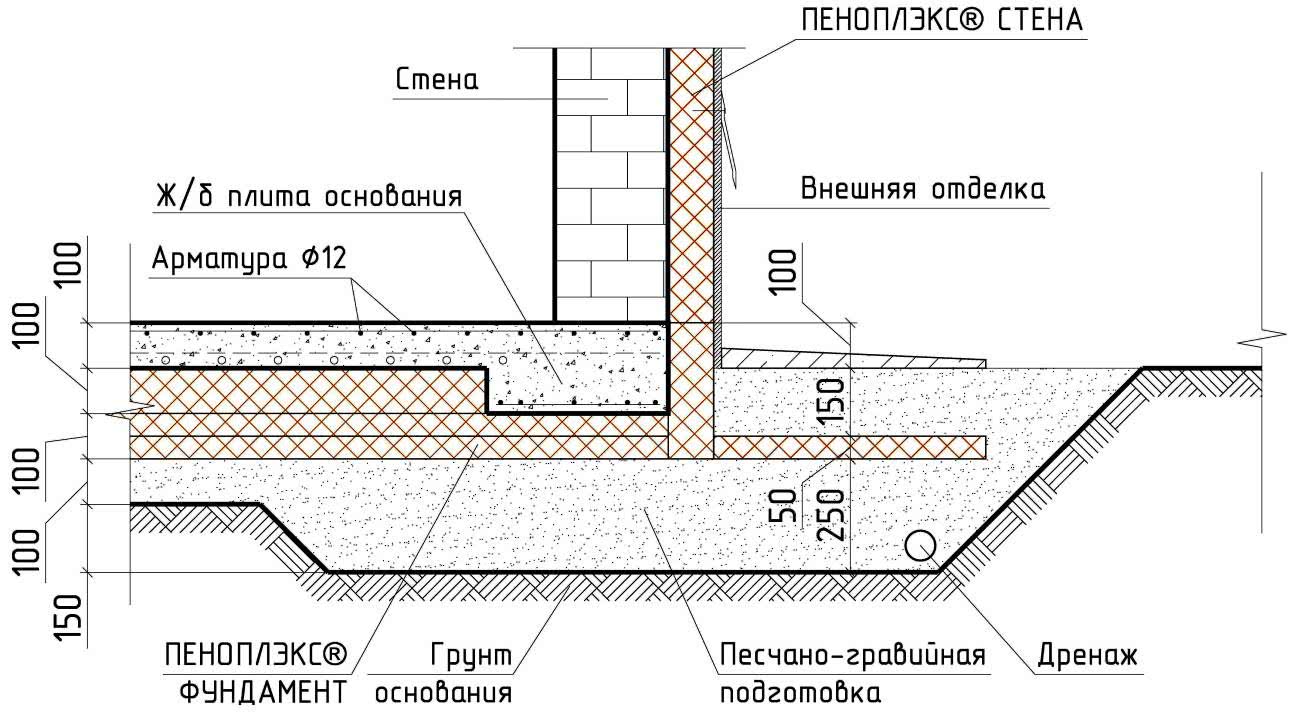

Принципиальная схема устройства утепленной шведской плиты

Основные преимущества утепленной шведской плиты:

Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

https://youtube.com/watch?v=Rhl2JBRkuak

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Инструкция по применению:

Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;
Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ в основании;
Шаг 5. Монтаж арматурного каркаса на подставках;
Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
Шаг 7. Заливка монолитной плиты бетонной смесью.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

Этапы строительства шведского фундамента

Технологию строительства утепленной шведской плиты можно разбить на несколько этапов:

Подготовка котлована, путем изъятия верхнего слоя земли.
Укладка утрамбованного слоя песка.
Монтаж дренажной системы и коммуникационных труб.
Укладка утрамбованного слоя гравия.
Возведение вертикальной опалубки по периметру и выполнение утепления боковой части плиты.
Монтаж двухслойной теплоизоляции основания.
Процедура армирования с помощью металлических прутьев диаметром 12 см.
Монтаж системы под теплые полы.
Залив бетонного основания плиты толщиной 10 см и его последующее выравнивание и шлифование.

Пошаговая инструкция

Рассмотрим проведение каждого из этапов строительства УШП подробнее:

Подготовительный этап не имеет существенных отличий от технологии обустройства стандартного монолитного фундамента малоуглубленного типа. На участке по периметру предполагаемой постройки (площадь расчищенной территории должна немного превышать площадь плиты фундамента) необходимо расчистить пространство и снять верхний слой земли. На этом же этапе необходимо вырыть траншеи под последующую укладку труб дренажной системы по стенам фундамента. Далее выполняется утрамбованный 15 миллиметровый слой песка, на который высыпается геологический текстиль (плотность 200 г на квадратный метр). В углах оборудуются смотровые колодцы, а по периметру укладываются дренажные трубы. Поверх дренажной системы насыпается прослойка гравия (от 15 до 20 сантиметров), и утрамбовывается второй слой песка. Для облегчения процедуры трамбовки рекомендуется увлажнить материалы. Поверх этого слоя проводятся все коммуникации: канализация, водоснабжение, электричество и т.д.
Следующий важный этап заключается в реализации теплоизоляции плиты. Для этого можно использовать Л-блоки или любые плиты теплоизоляционного материала. Вариант Л-блоков менее трудоемок, и заключается в утеплении по плиты по периметру с помощью специальных угловых и торцевых элементов. Основой таких блоков является лист асбестоцемента и пенополистерол. Данные блоки обладают повышенными показателями жесткости, что позволяет отказаться от сооружения опалубки по периметру постройки. В случае утепления обычным пенополистеролом для обеспечения жесткости конструкции в торцевой части сооружают опалубку из влагоустойчивой фанеры. В остальной части плиты укладывается утеплитель (как можно плотнее) слоем с толщиной от 20 до 30 сантиметров в зависимости от климатических условий местности. По периметру выкладывается арматура и трубы для системы теплых полов.
Завершающим этапом считается заливка УШП бетоном, толщина слоя которого должна быть не менее 10 см. Спустя сутки, когда бетон подсох, фанерную опалубку можно разобрать и перейти к зачистке и шлифовке бетонного основания плиты.

https://youtube.com/watch?v=2lv6yaqQpL4

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

При укладке греющих труб руководствуются следующими правилами:

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
Отступ греющих труб от наружных стен должен составлять не менее 15 см.
Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

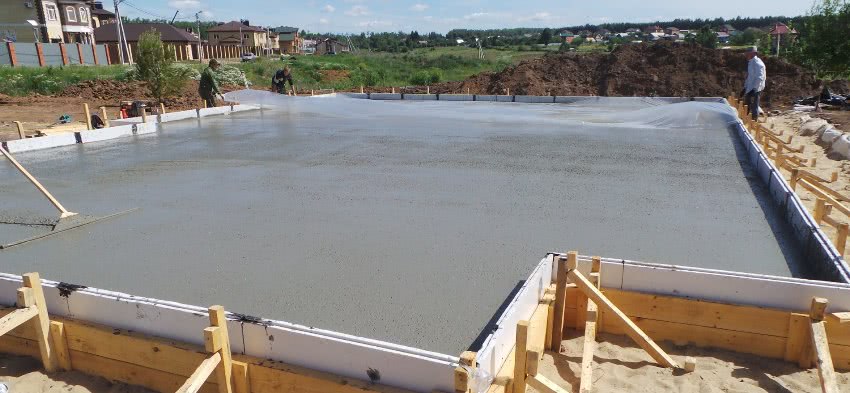

УШП фундамент: технология бетонирования основания

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркойшлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

подготовительные работы перед началом строительства: разметка участка, выемка грунта;
укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

устройство песчано-гравийной подушки;
монтаж всех систем коммуникаций;
изготовление и установка опалубки;
монтаж теплоизоляции и системы теплого пола;
вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
заливка бетоном с уплотнением глубинным вибратором;
шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.
