Инфракрасный тёплый пол под ламинат: можно ли устанавливать, отзывы владельцев, на деревянный, бетонный пол, цены

Оглавление

Монтаж подложки аод ламинат для теплого пола

Укладывать подложку под ламинат лучше во время монтажа системы отопления. Чтобы вся система, включая напольное покрытие, получилась качественной, нужно придерживаться определенного алгоритма действий.

Например, можно схематично рассмотреть монтаж подложки, когда используется стяжка. Этот способ очень часто используется при монтаже водяного пола.

Сначала нужно подготовить поверхность, которая будет использоваться для укладки всей системы водяного пола и подложки. Убирается весь мусор, выравнивается вся поверхность – от этого будет во многом зависеть то, как ляжет напольное покрытие.

На очищенную и выровненную поверхность производится укладка слоя гидроизоляции. Для этого подойдет почти любой гидроизоляционный материал.

Распределение стяжки по поверхности. Чтобы раствор лег ровно, нужно использовать направляющие профили (маяки).

В стяжку устанавливается армирующая сетка для укрепления. При этом сами трубы водяного пола потом укладываются в сетку.

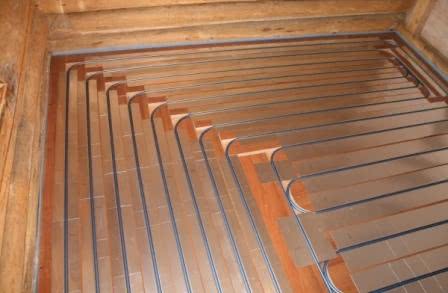

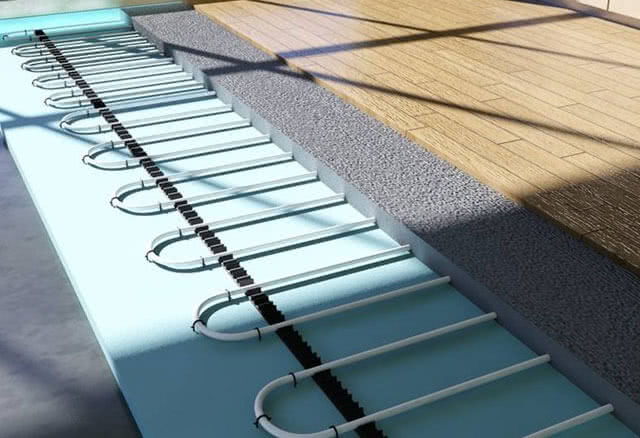

На этом этапе производится монтаж водяной системы.

После завершения монтажа водяного контура и его проверки можно переходить к монтажу второго слоя стяжки в системе водяного пола. Второй слой обеспечит ровную поверхность, на которую будет укладываться подложка для теплого водяного пола и само напольное покрытие.

Для формирования второго слоя лучше использовать составы, предназначенные именно для теплых полов. Потому что такие смеси уже адаптированы для систем теплых полов и высыхают гораздо быстрее, чем обычная стяжка;

После высыхания второго слоя укладывают ещё один слой гидроизоляции. Он актуален еще и в качестве выравнивающего слоя, поскольку при монтаже стяжки могут быть какие-то погрешности в поверхности, и чтобы скрыть неровности, нужен ещё один слой.

Теперь можно приступить к укладке подложки под напольное покрытие. Обязательно нужно укладывать плиты материала в одном направлении с плитами ламинатного покрытия.

Плиты подложки должны располагаться стык в стык друг с другом, без нахлеста.

Если подложка имеет неровную поверхность, то лучше укладывать этой поверхностью вниз, обеспечив последующую ровную укладку напольного покрытия.

Если некоторые плиты подложки не устанавливаются четко стык в стык, то швы между ними можно проклеить строительным скотчем. Это даст дополнительную гидроизоляцию слоя.

После укладки всех слоев и проверки качества работы системы водяного пола, можно приступать к монтажу напольного покрытия из ламината.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

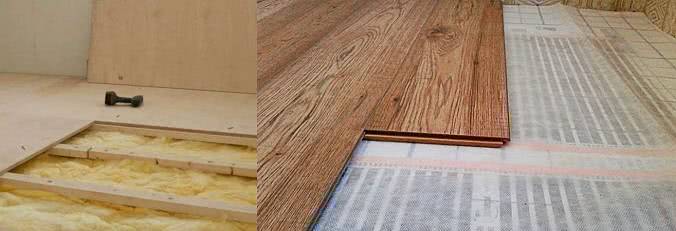

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Можно ли использовать листы фанеры на теплый пол Преимущества фанерных полов

Многие жильцы многоэтажек и частных домов испытывают неприятные ощущения от охлажденных напольных покрытий, по которым невозможно ходить босиком. Поэтому вполне логично желание утеплить полы. Многие укладывают фанеру на теплый пол, на которую впоследствии настилают финишное покрытие (ламинат, плитку, прочие).

Какие виды фанеры применяют для обогреваемого пола?

Производители выпускают большое количество сортов, разновидностей фанеры. Поэтому потребители задаются вопросами, а можно ли ее применять для укладки теплых полов, какие виды применяются? Отметим, что все виды пригодны для использования в установке теплого пола (на лаги, на деревянный пол, бетон), но подбирать материал стоит индивидуально, по каждому конкретному случаю.

Выделяют пять сортов материала, причем некоторые из них влагостойкие. Чтобы изготовить фанеру 1 сорта, применяют шпон только из березы, дуба, бука, на нем нельзя найти сучки. Такие материалы укладывают на пол, но их стоимость высокая, и конструкция полов будет затратной.

Для обустройства теплого пола больше подходит второсортный материал, при этом качество не страдает, да и по кошельку не ударит.

Достоинства фанерных полов

С помощью фанерного материала делают промежуточное основание хорошего качества для отопления пола. Когда для чистовой отделки кладут штучный паркет, паркетную доску, крепящиеся к черновому основанию саморезами, на клеевую смесь, то дополнение из листов фанеры обязательно.

Профессионалы советуют положить такой «пирог» пола даже тогда, когда в роли декоративного покрытия используется ламинат, линолеум. При таком положении материалов на фанеру ложится роль тепло- и шумоизоляции.

К общим преимуществам фанеры в обустройстве теплых полов относятся:

Прочностные характеристики,
Экологичность материала,
Приемлемая стоимость, что касается покупки, работы,
В ассортименте есть влагостойкие виды для использования в помещениях с повышенной влажностью,
Материал легко обрабатывается и обслуживается.

Применение фанеры для обогреваемых полов не так эффективно, из-за ее плохой проводимости тепла. Следовательно, теплый пол под теплоизоляционную фанеру придется использовать на полную мощность, чтобы тепло просачивалось через дерево, а это приведет к повышению затрат на отопление. А чтобы эффект от теплого пола был максимальным, рекомендуется выбрать подходящий вариант укладки конструкции.

Монтаж напольного подогрева на фанерной основе, в отличие от традиционной методики укладки, делается без жесткой фиксации. Листы материала крепятся при таком способе монтажа крепежными скобами из металла. Это дает возможность расширяться шпону из древесины при увеличении влажности, исключает появление вздутия, щелей.

Чтобы выполнить монтаж промежуточного фанерного настила, используется несколько методов:

На стяжку из бетона укладывают материал толщиной в 1,2 см,

Внимание! Фанерные листы крепят к бетону с помощью дюбель-гвоздей, клеевого раствора

На основание из деревянных лаг применяются толстые листы толщиной 2 см в 2 слоя с разбежкой швов,
На старые деревянные полы применяют материал любой толщины.

Монтировать теплый водяной пол под фанеру мастера не рекомендуют, так как это малоэффективно, и появляется опасность повреждения, протечки труб теплоносителя. И если такое произойдет, то всю промокшую, испорченную фанеру придется выбросить. Поэтому для таких полов лучше подбирать другое финишное покрытие.

Устанавливая теплый электрический пол с применением фанеры, а потом укладки ковролина, линолеума, стоит учесть некоторые особенности. Для монтажа рекомендуется использовать комплектующие пленочного теплого пола от одного производителя, что предотвращает появление проблем с использованием покрытия.

Сборка теплого пленочного пола напоминает «пирог»:

На основном полу укладывают теплоотражатель,
Затем настилают слой термопленки,
Укладывают полиэтиленовую пленку,
Потом монтируют жесткое покрытие, обеспечивая выравнивание,

Внимание! Не рекомендуется использование листов ДСП, ДВП, ОСБ – они не дают ровной поверхности, могут прогибаться

Фанерные листы закрепляют саморезами к основному покрытию, стыки шпаклюют,
Через 2 суток настилают финишное покрытие.

Человеку, который решил делать отопительную систему пола, стоит помнить, что применять фанеру на систему теплый пол можно. Только следует строго следить за основанием перед укладкой – оно должно быть идеально сухое, иначе фанера впитает влагу, и конструкция придет в негодность.

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Тип отопительной системы	Технические характеристики и технологические особенности

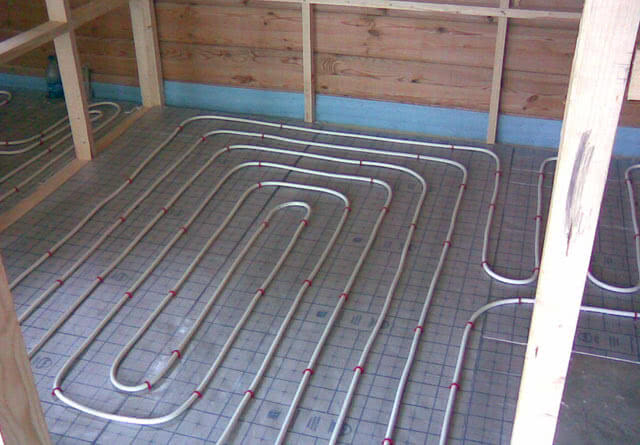

Водяная	На основании пола устанавливается система пластиковых труб для обогрева помещения. В дальнейшем она закрывается стяжкой толщиной не менее пяти сантиметров. Укладка ламината выполнятся по рекомендованной производителем технологии – специальная подложка для ликвидации неровностей, ламинатные ламели. Это самый неудачный вариант пола с подогревом, имеет три существенных недостатка. Первый – низкий КПД. Толстая песчано-цементная стяжка и поролоновая прокладка под ламинат увеличивают потери тепловой энергии. Второй – высокая сметная стоимость. Имеется в виду суммарная стоимость материалов и количество потерянного времени. Третья – большие проблемы в случае возникновения аварийных ситуаций. Протечки воды обнаруживаются слишком поздно, за это время приходят в негодность многие архитектурные конструкции. Кроме того, ремонт требует полного демонтажа не только ламината, но и стяжки. Это долго и дорого. В настоящее время полы с водяным подогревом используются очень редко. Кроме вышеперечисленных проблем с финишными покрытиями, они имеют и свои чисто технические недостатки: необходимо устанавливать специальный котел, сложная система распределения и регулировки тепловой энергии и т. д.
Электрическая	Более современная и более качественная система, по количеству использования уверенно лидирует по причине относительно небольшой стоимости. Система состоит из специальных электрических кабелей, количество теплоты (Q) зависит от квадрата силы тока (I2) , параметров сопротивления токопроводящей жилы (R) и времени (T). Q=I2×R×T. Электрический подогрев намного эффективнее водяного, имеет перед ним несколько преимуществ. Первое – аварийные ситуации не имеют таких негативных последствий. Втрое – системы намного проще с инженерной точки зрения, аппаратура управления и контроля может монтироваться в любом удобном месте. Третье – уменьшенная толщина цементно-песчаной стяжки повышает эффективность функционирования, сокращает материальные затраты на поддержание комфортных условий в зимний период времени.
Инфракрасная	Самая современная система теплого пола. Теплоносители электрические, но не обыкновенные кабели. Это специальные карбоновые нити, запаянные с двух сторон пластиковыми пластинами. Общая толщина не превышает одного миллиметра, реализуется отдельными рулонами, которые можно разрезать по требуемым размерам. Такие системы имеют много преимуществ: высокий КПД, простота монтажа, надежность и безопасность эксплуатации. Под инфракрасные системы цементно-песчаная стяжка не делается, что дает возможность экономить время и деньги. Единственный недостаток – высокая стоимость, инфракрасные полы доступны далеко не всем застройщикам.

Укладка резистивного нагревательного кабеля

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

Материалы для утепления

Утеплить пол под ламинатом можно:

керамзитом;
пенофолом или минватой с фольгой;
пенопластом;
хвойными плитами;
пробковыми или битумно-пробковыми матами.

Для первого варианта и минеральной ваты сначала придется набить лаги, а потом сверху настелить ДВП или ДСП. Плюс керамзитовую подсыпку также можно сделать под стяжку. Все остальные материалы укладываются непосредственно под ламинат поверх бетонного или деревянного пола.

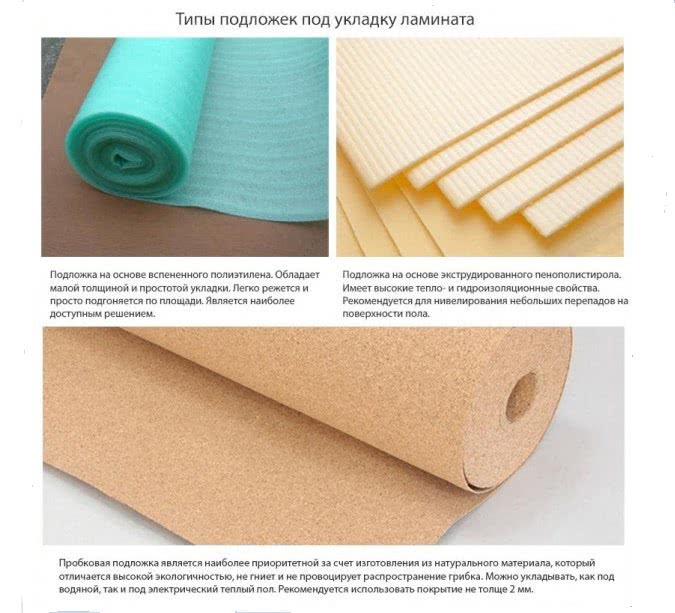

Какие бывают подложки под ламинат

Керамзит

Среди основных достоинств керамзита – дешевизна и простота использования. Однако для качественной теплоизоляции этот утеплитель на пол придется насыпать слоем минимум в 10–15 см. Обычно такой вариант применяется при устройстве мокрой бетонной стяжки на грунте. В остальных случаях лучше выбрать что-то иное с меньшей толщиной слоя.

Структура пола утепленного керамзитом

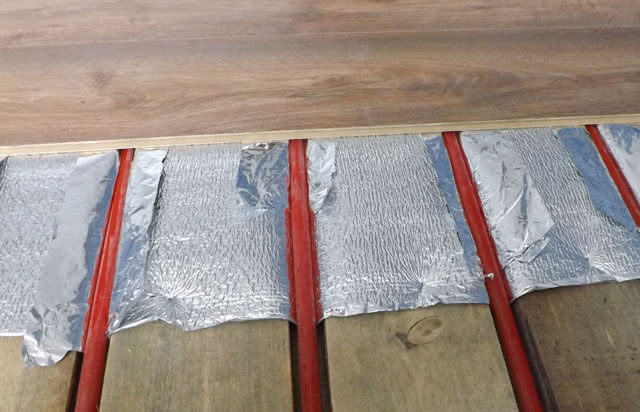

Фольга и стекловата

Минеральная вата хороша высоким уровнем теплоизоляции и негорючестью. Однако ее для утепления пола под ламинат придется брать с фольгированным слоем, чтобы максимально уменьшить толщину подстила, и укладывать между предварительно устроенных лаг. Плюс сверху еще потребуется настилать фанеру или ДСП. Стоимость укладки такого чернового покрытия получается немаленькой, зато по сроку службы оно уступит разве что керамзиту.

Стекловата и фоьга обладают также звукоизолирующими свойствами

Фольга отражает порядка 90–95% теплового излучения обратно в комнату. Это идеальный утепляющий подстил для ламинатного пола. И если возиться с минватой нет желания, то стоит взять пенофол (фольгированный вспененный полиэтилен). Это практически полный аналог стандартной звукоизоляционной подложки под ламинат, только с дополнением в виде слоя алюминиевой фольги.

Инструкция укладки подложки из фольги

Пенопласт

Пенопласт (ЭППС) не боится влаги и имеет отличные характеристики по прочности, а также тепло- и звукоизоляции. Но это горючий и не слишком экологически чистый материал. Однако с его помощью легко можно выполнить выравнивание основания с множеством мелких перепадов и дефектов, не прибегая к заливке стяжки на имеющемся бетонном полу.

Пенопласт хорошо использовать для утепления балконов и лоджий

Хвойные плиты

Полученные в результате прессовки хвои и древесных волокон плиты отличаются экологичностью, хорошей звукоизоляцией и сроком службы в 10–15 лет. Главный их недостаток – боязнь влаги. При этом многие производители ламината рекомендуют под него подстилать подложку толщиной до 3-х мм. А плиты из хвои обычно идут в 4–6 мм и более. Так можно и лишиться гарантии на финишное покрытие из-за несоответствия рекомендациям изготовителя по подстилающему материалу.

Как укладывать хвойные плиты под ламинат

Битумно-пробковые подложки на пол

Подложка из технической пробки выделяется среди аналогов высокой ценой, гипоаллергенностью и экологической чистотой. Это износостойкий и долговечный материал для утепления пола. Но мочить его водой не стоит.

После порыва труб в доме пробковые маты придется менять. Полностью и быстро высушить их без образования внутри грибка и/или разрушения структуры проблематично.

Битумно-пробковый аналог (парколаг) в виде крафт-бумаги с битумным слоем и гранулами пробки более устойчив к влаге. Но при сильных нагрузках на пол такой подстил начинает крошиться и разрушаться.

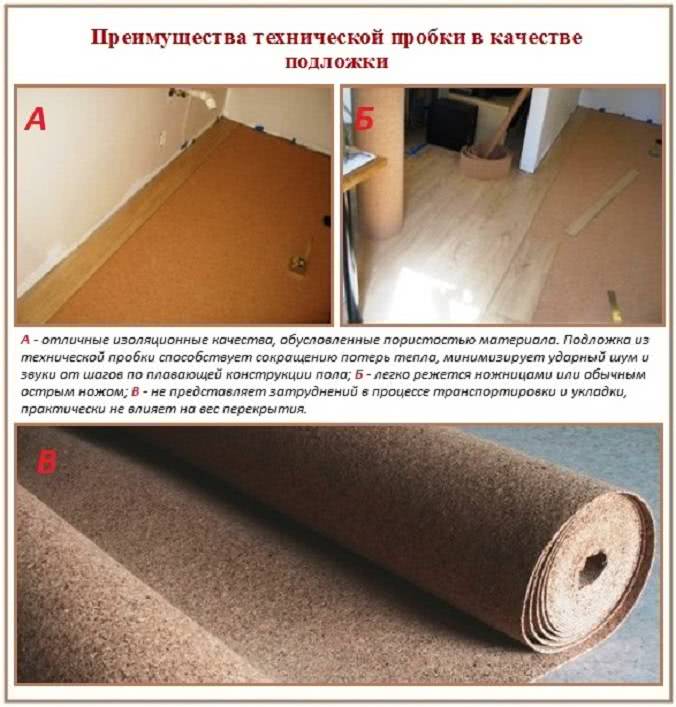

преимущества пробковой подложки

Какой вид теплого пола выбрать

Выпускаются такие виды теплого пола, как:

водяной;
кабельный;
пленочный инфракрасный.

Они все являются востребованными, но какой теплый пол выбрать под ламинат?

Разумеется, можно попробовать согласовать проект или сделать систему без него, однако данный вариант обладает несколькими достаточно весомыми недостатками:

Высокая цена на установку и последующее обслуживание водяного обогрева пола под ламинат.
Если произойдет поломка, то ремонт будет очень дорогим.
Если вдруг потекут трубы, то, кроме замены нагревательных элементов, потребуется поменять и ламинат уложенный сверху, так как из-за воды он станет непригодным для дальнейшего использования.
Так как класть теплый пол под ламинат в данном случае необходимо с подключением к центральной системе отопления, то установить нужную температуру нагрева практически невозможно, а ламинат нельзя нагревать слишком сильно.

Нагревающий электрический кабель заливается цементной стяжкой, на которую затем кладется напольное покрытие. Провод, находящийся внутри стяжки, должен вначале прогреть ее, а затем от нее нагревается напольное покрытие.

На теплый пол под ламинат стелется подложка (детальнее: «Как стелить подложку под ламинат правильно – делаем своими руками»). Она имеет низкий показатель теплоотдачи, что еще больше уменьшает эффективность обогрева. Поэтому ламинат станет теплым примерно через час, при этом будут понесены большие энергозатраты.

К достоинствам пленочного теплого пола относится следующее:

Пленочный пол укладывается без применения клея и заливки стяжки.
При использовании с напольными покрытиями, имеющими низкий показатель теплопроводности, является экономичным и эффективным.
Не наносит вред здоровью и не портит ламинат, потому как поддерживает установленную температуру нагрева.

Ламинат нельзя нагревать больше 28-30°С, в противном случае он может деформироваться. К тому же при температуре выше разрешенной ламинат начнет выделять опасные для здоровья химические вещества формальдегиды.

Конструкция и необходимые материалы

Основной элемент пленочного теплого пола – нагревательный мат, выполненный из двухслойного синтетического материала, между слоями которого размещены нагревательные элементы из медных шин с графитовыми изоляторами. Поскольку находящиеся под напряжением нагревательные элементы залиты пластиком, пленочные теплые полы не окисляются и не боятся влаги, чем и объясняется долгий срок их службы.

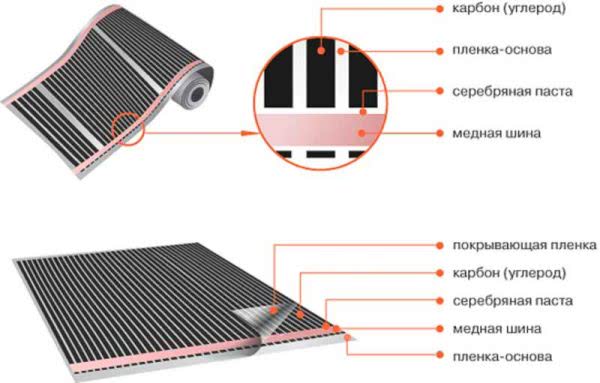

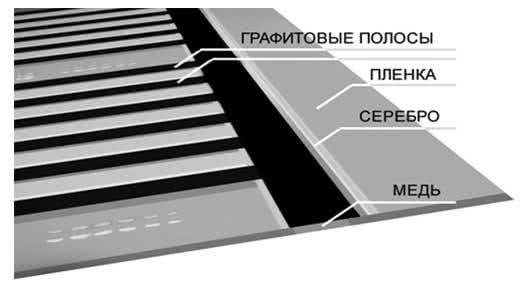

Составные части контакта и конструктивные слои ИК-пола

Высота нагревательной пленки составляет менее половины миллиметра. За счет этого отпадает необходимость в обустройстве стяжек, установке лаг и прочих пространственных конструкций. Соответственно, монтаж пленочных нагревателей не приводит к поднятию общего уровня пола и уменьшению жизненного пространства.

Защитные слои обеспечивают пожарную безопасность пленки и электроизоляцию нагревательных элементов

Помимо собственно пленки, для проведения работ понадобится следующее:

соединительные клипсы для нагревательной пленки;
контактные зажимы;
медный электропровод (2.5 кв.мм.);
терморегулятор;
строительный скотч;
винил-мастичная изоляция;
теплоизолятор.

К выбору теплоизолирующего материала под пленку особых требований не предъявляется. Однако желательно наличие слоя алюминиевой фольги (фольгированного пенофола). Такой утеплитель не только имеет малую теплопроводность, но еще и отражает инфракрасные лучи от термопленки.

~~фольгированный пенофол~~

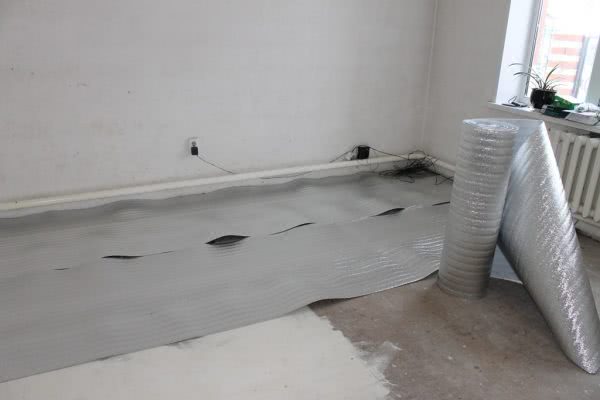

ИК пол укладывается на фольгированный пенофол

В зависимости от того, из чего выполнен и в каком состоянии находится черновой пол, дополнительно может потребоваться многослойная фанера или толстые листы ДСП ( от 5 мм и более).

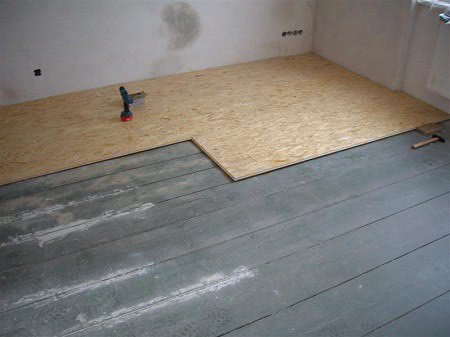

Выравнивание пола фанерой

Из монтажных инструментов понадобится обычный набор: монтажный нож, ножницы, отвертка, плоскогубцы, кусачки, а также устройство для обжима электропроводки.

Можно ли устанавливать инфракрасный тёплый пол под ламинат
