Как правильно класть плиты перекрытия на фундамент: основные способы

Опалубка при монтаже плит

Опалубка может быть самодельной или готовой. Готовая, от производителя выполнена из деревянных материалов или из металла. В них предусмотрен механизм регулировки высоты. Процесс установки заводской опалубки нетрудоемкий, технология её использования подробно описана в инструкции

Сложнее установить опалубку самостоятельно, так как для этого важно ровно нарезать все детали. От аккуратности выполнения нарезки и сооружения опалубки зависит качество готовых плит

Размер зависит от габаритов перекрытий и места будущей установки. Не нужна опалубка при строительстве перекрытий с использованием плит, изготовленных на производстве и при монтаже деревянных перекрытий (в этих случаях достаточно подпорок).

Основные типы железобетонных плит перекрытия

Таблица 1. Разновидности пустотных плит

Также заводами выпускаются ребристые изделия, которые отличаются наличием продольных ребер жесткости, проходящих по всей длине. Подобные ЖБИ обладают повышенной стойкостью к вибрационным нагрузкам, поэтому применяются в основном при строительстве зданий в сейсмоактивной местности.

Рисунок 2. Ребристые железобетонные изделия

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

• подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
• монтаж перекрытия;
• крепление к фундаменту, этот процесс называется анкеровкой;
• заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Технология для дома с цокольным этажом

Если ленточный фундамент на монолитной плите будет использоваться для возведения дома с цокольным этажом, технология монтажа будет отличаться. Сам проект окажется сложнее, однако расходы материала будут снижены.

Для начала строители занимаются изготовлением ленточных фундаментов по аналогичным принципам. На уровне верхней границы монтируется палуба, которая является единым горизонтальным щитом из деревянных досок.

В нижней части палубы подбирают бруски сечением 5х5 см и шагом 0,7-0,8 м. На брусках нужно установить балки, а сверху закрепить прогоны. В конструкции палубы проделываются отверстия и размещаются коммуникационные элементы. Еще производится монтаж люка.

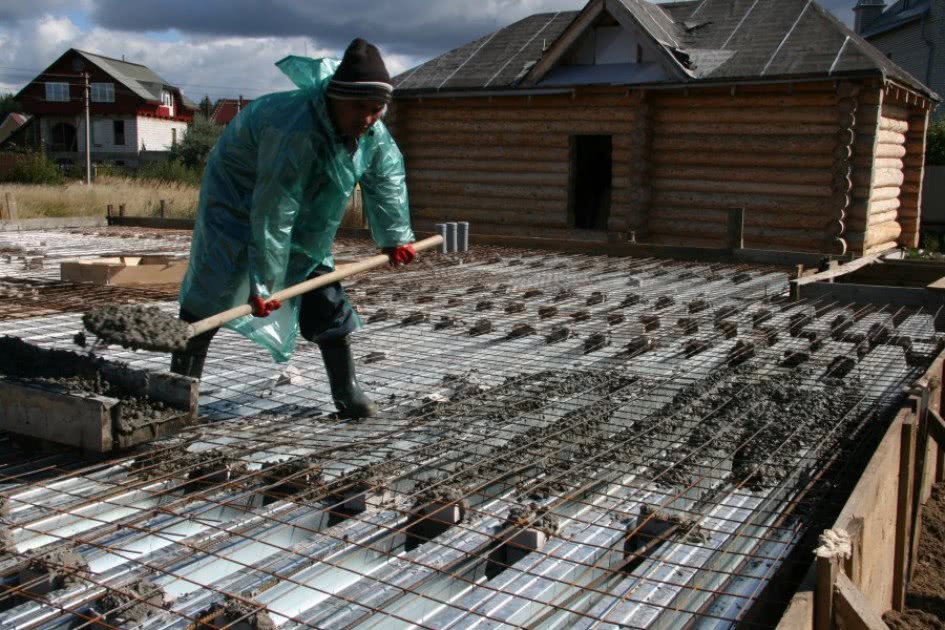

Всю площадь покрывают полиэтиленом, который будет способствовать защите от обезвоживания и образования щелей.

Плиту перекрытия дополнительно армируют, придерживаясь описанной раньше технологии. Дальше производится заливка бетонного раствора с последующим выравниванием вибрационным оборудованием. Утепление производится на этапе монтажа или в цоколе.

Стены из ячеистых бетонов

Для строительства домов используют ячеистые бетоны плотностью 400—500 кг/м3. Теплопроводность блоков из ячеистых бетонов в 4 раза ниже, чем у кирпича, поэтому требуемой толщины стены можно достичь, уложив всего один блок.
Стены из ячеистых бетонов теплые, легкие и паропроницаемые. Строить из них можно круглый год. Блоки легко обрабатывать. При резке ножовкой им можно придать желаемую форму. Это позволяет строить здания любой конфигурации, создавать закругленные поверхности и арки, а при установке в проемах окон и дверей легко выбрать четверть.
Укладывают блоки на специальный клей, — сухую смесь с минеральными наполнителями и полимерными водо удерживающими добавками. Они делают шов тонким, а кладку — термически однородной.

Как правильно провести анкеровку плит перекрытия

Положить плиты – это еще не все. Необходимо провести их крепление между собой, для чего используют стальной кругляк диаметром 10-12 мм. Арматуру применять нельзя, она каленая, поэтому не выдержит вибрационных нагрузок, особенно место сварки.

1. В плитах сделайте отверстия ближе к торцам, доберитесь до арматурного каркаса.
2. Загибайте его элементы, расположенные поперек, друг к другу. То есть от одной плите к другой.
3. Нарежьте из кругляка прутки так, чтобы их длина равнялась половине расстояния между отверстия в двух плитных элементах, плюс 20 см.
4. На каждом прутке загните конец длиною 10 см в крючок.
5. Один прут крюком надевается на арматурный каркас одной плиты, второй на соседнюю.
6. Оба прутка состыковываются между собой в одной плоскости так, чтобы их соединение произошло внахлест размером 10 см. Стыковку проводите с натягом друг к другу.
7. Проварите место нахлеста электросваркой.

Схема установки анкеров может быть разной: крест-накрест, параллельно между собой в поперечном направлении, попарно, поодиночке. Если в проекте частного дома запланирован балкон, то хорошо бы провести анкеровку перекрытия с балконом. То есть появляется возможность не соединять кругляками его с фундаментом.

Видео: анкеровка плит перекрытия

https://youtube.com/watch?v=wGmvsHV_Vak

Анкерование к фундаменту производят редко. Не делают это вообще, если конструкция собрана из бетонных блоков. Если плиты уложены на цоколь из кирпича, то анкеровать тоже будет затруднительно. Оптимально, если фундаментная конструкция – это бетонная лента с армирующим каркасом внутри. Для этого еще на стадии заливки раствора к арматурной сетке или решетке крепят стальные закладные детали. Это может быть полоса, уголок, труба или даже арматура. Именно к закладным и крепят анкера.

Если фундаментная часть дома сооружена из отдельных бетонных блоков ФС, то необходимо по ним залить армирующий пояс, который нередко называют сейсмопоясом. И именно уже к нему производят анкерования. То есть не к самому поясу, а к армокаркасу, который в него закладывается. Здесь так же, как и в предыдущем варианте, проводят закладку металлических деталей, к которым впоследствии анкера будут крепиться.

Особенности монтажа

Основное правило установки (укладки) плит перекрытия на фундамент и стены – их опирание должно выполняться в строгом соответствии со строительными нормами. Так, все виды ЖБИ серии ПБ и большинство изделий марок ПК (за исключением специальных с опиранием на 3 или 4 стороны, что указывается в маркировке в конце буквенно-цифрового обозначения символами «3» и «4» соответственно) могут опираться только на 2 стороны. В этом случае перекрытие изгибается под весом нагрузки, и все растяжение воспринимает на себя армирующий каркас – при отсутствии нагрузок, превышающих допустимые значения, повреждений не будет.

Рисунок 5. Классический способ опирания по 2-м сторонам

В исключительных случаях возможна укладка плит перекрытия на цоколь или стены с опиранием на 3 стороны – 2 короткие и 1 длинную. Данный способ применяется, если изделия при раскладке не помещаются по ширине пролета. При этом глубина опоры на длинную сторону должна быть минимальной. Здесь изгибающим нагрузкам подвергается не вся конструкция, а только ее свободный край, а продольный армирующий каркас воспринимает растягивающие напряжения не по всей длине, а лишь в определенном фрагменте. Однако к такому варианту установки лучше не прибегать.

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны

Мы рассмотрели 2 основных способа, как правильно укладывать плиты перекрытия на фундамент (стены). Для полноты понимания всей ситуации, рассмотрим несколько вариантов неправильной установки:

• Опирание по 2-м длинным сторонам – армирующий каркас в плитах расположен в продольном направлении, а в поперечном имеется только сетка, которая воспринимает преимущественно нагрузки от собственного веса изделия. При укладке таким способом сетка с тонкими армирующими прутками не сможет долго работать под нагрузками и перекрытие разрушится.

  Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны

• Монтаж плит перекрытия на фундамент или стены с дополнительной опорой в пролете. Многопустотные изделия применяются только в качестве однопролетных. При наличии трех или более опор под воздействием нагрузок плита между ними будет прогибаться вниз, а над средней опорой появится выгиб вверх. Поскольку в верхней части ЖБИ армирующий каркас отсутствует, последствием воздействия растягивающего давления изгиба будет деформация перекрытия и образование трещин.

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия

Также стоит учитывать, что укладывать плиты перекрытия можно только на ленточный фундамент – монтаж на основание свайного типа (или колонны с опорой по 4-м точкам) не допускается. Арматура правильно воспринимает напряжения только в случае, если ее концы заведены за опору. Когда под всеми концами прутков опора отсутствует, армирующий каркас работать не будет – ЖБИ будет прогибаться под нагрузками и в продольном, и в поперечном направлении, что приведет к его ускоренному разрушению. Решить эту проблем можно путем устройства монолитной ленты поверх свай либо установкой балок между колоннами.

Рисунок 9. Пример установки плит с опорой по 4-м точкам

Также не допускается перекрытие плитами цоколя, как и «коробки» здания, с защемлением железобетонных изделий. Под защемлением следует понимать слишком глубокое заведение изделия на несущие конструкции, в результате чего оно не может работать, как шарнирно опирающееся. Это ведет к неравномерному восприятию арматурным каркасом растягивающих напряжений и образованию трещин вблизи опор.

Рисунок 10. Последствия защемления плиты

Особенности монтажа плит перекрытия на стены из разных материалов

Многие начинающие строители задаются вопросом, как правильно укладывать плиты перекрытия на несущие стены. Здесь многое зависит от материала, из которого возведена «коробка» здания, поэтому рассмотрим подробнее особенности монтажа на конструкции из кирпича, поризованных, керамзитобетонных и газобетонных блоков.

Кирпичные стены

Раскладка плит перекрытия на кирпичные и бетонные стены может производиться непосредственно на опорную плоскость несущих конструкций на цементно-песчаный раствор толщиной до 20 мм

Но при укладке на стены из кирпича важно учитывать глубину опирания – оптимальным значением является 120 мм.

Рисунок 3. Схемы правильной и неправильной укладки железобетонных изделий

Стеновые конструкции из керамзитобетонных блоков

Более сложным является вопрос о том, как правильно класть плиты перекрытия на стены из керамзитобетона. Эти блоки обладают меньшей прочностью, чем рядовой кирпич, поэтому строительными нормами и правилами регламентирована необходимость предварительного устройства армопояса толщиной 150-200 мм поверх несущих конструкций. Монолитная железобетонная лента непосредственно под плитой обеспечит более равномерное распределение нагрузок.

Рисунок 4. Армопояс поверх стен и керамзитобетонных блоков

Установка плит перекрытия производится после набора монолитным поясом достаточной прочности. Оптимальная глубина опирания составляет 100-150 мм.

«Коробка» из газобетона

Технология укладки плит перекрытия на конструкции из газобетона тоже предполагает необходимость устройства горизонтального армирующего пояса по всем несущим стенам для равномерного распределения нагрузок.

Фото 5. Монтаж пустотных ЖБИ на стены из газобетонных блоков

Зона опирания вглубь стены должна составлять в пределах 100-170 мм в зависимости от способа выполнения армопояса и длины монтируемых изделий.

Стены из поризованных блоков

Правильная укладка плит перекрытия на конструкции из поризованных блоков подразумевает расположение железобетонных изделий на, так называемую «растворную постель» – слой раствора толщиной 30 мм, армированный сеткой с размерами ячейки 50х50 мм из проволоки диаметром 4 мм.

Фото 6. Монтаж ЖБИ на слой раствора, армированный сеткой

Существует еще один способ раскладки. Перед тем, как укладывать плиты перекрытия, нужно сделать 3 прокладных ряда армированной кладки из полнотелого кирпича соответствующей марки, на которые и будут монтироваться железобетонные изделия.

Глубина опирания в обоих случаях должна равняться 120 мм.

Рисунок 7. Схема укладки плиты на конструкции из крупноформатных керамических блоков

Как кладут?

Начинать этап укладки перекрытия можно только после полного затвердевания бетона ленты. На это уходит около 28 дней в зависимости от погоды. После этого фундамент нужно накрыть гидроизоляцией и только потом класть плиты.

Подготовка

Чтобы процесс монтажа плит прошел без проблем и задержек, нужно к нему тщательно подготовиться:

• распланировать последовательность действий;
• расчистить подъездные пути;
• проверить готовность фундамента;
• закупить все необходимое для бетонного раствора;
• пригласить бригаду строителей и заказать доставку элементов перектытия.

Если монтаж будет осуществляться своими силами, без привлечения профессиональных рабочих, нужно пригласить 2-3 помощников.

Монтаж

Сначала необходимо правильно расположить погрузчик

Чем легче плиты, тем с большим выносом стрелы их можно поднимать и укладывать. Это значит, что при монтаже пустотных плит погрузчик может стоять на максимальном расстоянии от фундамента, что является еще одним плюсом этого варианта перекрытий.

Каждая плита перед подъемом крепится четырьмя крюками. Укладываются с нахлестом на фундамент минимум в 6 сантиметров. Укладывать элементы следует ломами при натянутых стропах.

Под плиту наносят бетонный раствор по всей ее ширине. После того, как элемент займет свое место, можно усилить стяжку арматурными прутами или брусьями.

Крепление к основанию

Единственное преимущество монолитных тяжелых перекрытий в том, что после укладки они не нуждаются в дополнительном креплении. Пустотные легкие плиты нужно закрепить.

С этой целью в петли, предназначенные для удобства при транспортировке, протягивается проволока диаметром до 10 мм. Она загибается и кладется на фундамент под прямым углом. Таким образом, связываются крайние плиты по всем петлям, и каждая вторая промежуточная плита по одной петле.

Армирование

Прочность перекрытия может быть повышена путем применения армирующей сетки или армирующего пояса. Сетка кладется сверху на готовый плитный настил, после чего заливается бетоном. Пояс выполняется путем установки по периметру здания прутьев арматуры в два ряда. Их связывают между собой и заливают бетоном.

Герметизация

Плиты укладываются на гидроизоляцию, которой покрывается ленточный фундамент. Этой защиты обычно достаточно. Грунтовые воды проникнуть через нее внутрь постройки не могут. С фасадов вся цокольная часть здания закрывается гидроизоляционной отделкой. Но для большей надежности укладывают гидроизоляцию еще и на перекрытие.

Теплоизоляция

Обычно применяется стеклянная, шлаковая или каменная минеральная вата. Она проста в применении, при этом не горит и не гниет, поэтому на протяжении всего длительного эксплуатационного периода бетонных конструкций будет выполнять свои функции.

Ее протягивают в пустоты примерно на 15 см, оставляя свободный край в 10 см. После этого отверстия бетонируются, чтобы защитить минвату от влаги. Вместо минеральной ваты можно использовать базальтовый утеплитель или пенопласт.

Строители нередко прибегают к более экономичным вариантам утепления пустот. Например, их могут заполнить строительным мусором и зацементировать.

Щели между плитами тоже могут изолироваться по-разному:

• минватой,
• бетонным раствором,
• строительным мусором.

Возможные сложности и полезные советы

При укладке плит на кирпичные стены последний ряд кладки должен быть тычковым изнутри здания. Армопояс поверх стеновых конструкций из газобетонных, керамзитобетонных или поризованных блоков может выполняться путем заливки бетона в самостоятельно изготовленную опалубку или специальные U-образные элементы, которые выкладываются по всему периметру «коробки» с обязательным армированием.

Фото 23. Армированная опалубка из U-блоков для устройства армопояса

Заделка пустот в плитах, как правило, производится только с той стороны, которая будет выходить наружу здания. Это нужно для предотвращения промерзания конструкции. Заделывать технологические отверстия удобнее до монтажа на стены, когда к железобетонному изделию имеется свободный доступ и не требуется применять лестницы, строительные леса и другие приспособления.

Рисунок 24. Последствия работы автокрана вблизи с подвальным помещением

И напоследок еще один важный совет – надо заранее продумать и при необходимости подготовить площадку для автокрана. Если грунт на участке насыпной, при работе грузоподъемной техники могут возникнуть сложности. Также не допускается размещение крана рядом с подвальными помещениями, сливными ямами и т.д. В этом случае лучше переплатить и арендовать технику с более длинной стрелой.

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 6408 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 7372 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 10210 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 14041 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 16911 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 5258 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 11355.03 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 11345 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 9175 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 11930.69 руб/штПодробнее

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия

, необходимо тщательноподготовить опорные площадки .

• Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее: — для ПК длиной до 4,2 м — 70 мм; — от 4,2 м до 6,0 м — 90 мм; — от 6,0 м до 7,2 м — 100 мм; — от 7,2 м до 12,0 м — 120 мм;
• Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
• Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Подводим итоги

Их расположение должно быть максимально близко друг к другу. Следует сделать все возможное, чтобы избежать больших зазоров, так как последующая разборка может занять много времени. Кладут их выравнивая по нижнему краю. Предварительно стоит продумать расположение коммуникации. Для улучшения показателей крепости перекрываемого основания, все элементы прочно связываются между собой. Для этого рекомендуется использовать 1,2 см прутья или катанку. Все плиты сразу соединять нельзя. За раз можно закрепить только две плиты. С внешней стороны закрепление производится при помощи анкера. Предварительный расчет касательно транспортировки поможет изначально выбрать правильное оборудование, которое будет использоваться для последующего монтажа отдельных элементов железобетонной конструкции.
