Как проверить прямой угол без угольника

Оглавление

Углы в конструкции из гипсокартона — внешний угол

Собирается внешний угол из стоечных профилей ПС (CD). Напомню, абреввиатура ПС используется компанией Knauf, а CD компанией Гипрок.

Посмотрим на внешний угол простой перегородки. На схеме видим, как устанавливаются и скрепляются два стоечных профиля в гипсокартонной конструкции. Конструкция отличная от перегородки не имеет внутренней облицовки (как на фото), поэтому такое же крепление, можно применить при их строительстве. Отмечу, что часто между собой стоечные профили не соединяются. Это допустимое нарушение технологии, если высота потолка меньше технологической длины профиля.

Примечание: Маркировка ПС относится к профилям компании Кнауф, маркировка CD относится к профилям компании Giprok.

На следующем фото видим, что профили в углу установлены со смещением. Это либо недоделанная конструкция, либо ошибка. При таком монтажа, гипсокартон будет провисать на углу, что недопустимо.

Как соеденять вертикальные стойки разобрадись. Теперь, как скреплять вертикальный и горизонтальный профили, которые устанавливаются по потолки и/или полу. Снизу и сверху конструкции угловые стоечные профили крепятся к направляющему профилю (ПН или UD) перегородки. Крепление соединения производится двумя саморезами (с каждой стороны профиля) или просекателем в двух местах.

Как ровно согнуть лист оцинковки, изготовление отлива

Применяют несколько основных способов получения из металлического уголка конструкций заданной формы и профиля, а именно различают:

холодное сгибание,
горячее сгибание,
придание формы с помощью разрезания, сгибания и сварки готового изделия.

Холодное сгибание металлического уголка, в свою очередь, разделяется на:

свободную гибку — это когда уголок сгибают без применения специального оборудования;
сгибание с помощью вальцовочного механизма на специализированном профилегибочном станке.

Применение холодной гибки металлического уголка, в отличие от других способов, имеет определенные преимущества, а именно:

это наименее затратный метод придания металлу заданной формы, при этом не требуется использования дополнительного оборудования для разогрева, резки, сварки и последующей обработки металла;
получаемый в итоге каркас имеет большую прочность, так как при этом исключаются возможные дефекты, характерные при применении разогрева, резки и сварки;
готовые конструкции гарантированно служат больший срок из-за того, что при обработке сохраняется целостность структуры металлического профиля;
снижается вероятность возникновения очагов коррозии металла со временем.

Сгибание уголка по радиусу

Гибка металлического уголка по радиусу достаточно сложная технологическая операция, так как любое сгибание — это одновременное сжимание внутреннего и растягивание внешнего слоя металла, а, в случае с профилем в виде уголка, такие процессы никак не могут протекать равномерно, что будет сопровождаться попыткой продольного смещения одного из этих слоев.

Непосредственно для металлического уголка применяют два основных способа сгибания в плоскости профиля — это когда одна из полок лежит в вертикальной плоскости, а другая в горизонтальной и ее сгибание будет:

вовнутрь радиуса кривизны деформации, при этом она будет сильно сжиматься ,
наружу радиуса кривизны деформации, соответственно, она будет растягиваться .

Холодное сгибание металлического уголка методом вальцовки на специальном профилегибочном оборудовании позволяет согнуть как стальной уголок, так и профиль из алюминия, получая при этом изделия практически любого радиуса с идеальной формой.

Как согнуть уголок по радиусу своими руками можно посмотреть на этом видео.

Стоит иметь в виду, что как для горячего, так и холодного способа сгибания существуют предельные величины радиусов, которые напрямую зависят от размера полок уголка и его толщины. Так, можно упрощенно рассчитать радиус, на который допустимо загибать уголок, согласно следующим значениям:

допустимый радиус для равнополочного уголка должен составлять минимальные 45 размеров ширины полки;
для неравнобокового профиля допустимый радиус не может быть меньше 45 размеров ширины полки для большей полки и 50 — для меньшей.

Но лучше и проще руководствоваться значениями, которые приведены в таблицах.

Таблицы минимально допустимых радиусов сгибания стальных уголков в зависимости от типа, размеров и отношения величин полок

Метод сгибания уголка

Процесс сгибания уголка отличается сложностью и значительными временными затратами. Для получения цельного и аккуратного продукта необходимо производить постепенные и равносильные постукивания по верхней плоскости уголка. Сгибание будет выполняться медленно и поступательно.

Для облегчения работы желательно воспользоваться газовой горелкой. С ее помощью прогревается зона изгиба. Многие умельцы с успехом применяют болгарку. Способ ее использования был описан выше.

В некоторых слишком сложных случаях дешевле и проще приобрести готовую вещь, чем тратить время, силы и нервы на подобного рода работы.

Как сделать угол из профиля для гипсокартона – мастерская самоделок

При проведении гипсокартонных работ у многих домашних умельцев возникает вопрос, как осуществить монтаж профилей в углу.

Хотя сам по себе этот этап сложности не представляет, но учитывая имеющийся интерес, и некоторые нюансы, с которыми приходится считаться, мы решили подготовить развернутый материал по выставлению металлопрофильной конструкции, креплению листов именно в углу, добавив сюда несколько приемов отделки наружных и внутренних углов.

Любая конструкция монтируется легко.

Вся инструкция включает в себя следующие разделы:

Монтаж несущих и гипсокартона во внутренних углах;
Монтаж профилей и гипсокартонных листов в наружных соединениях;
Углы нестандартные и работа с ними;
Отделочные работы, завершающий этап сборки.

Определение угла

Угол — это простая геометрическая фигура. Определение угла напрямую связано с понятием луча.

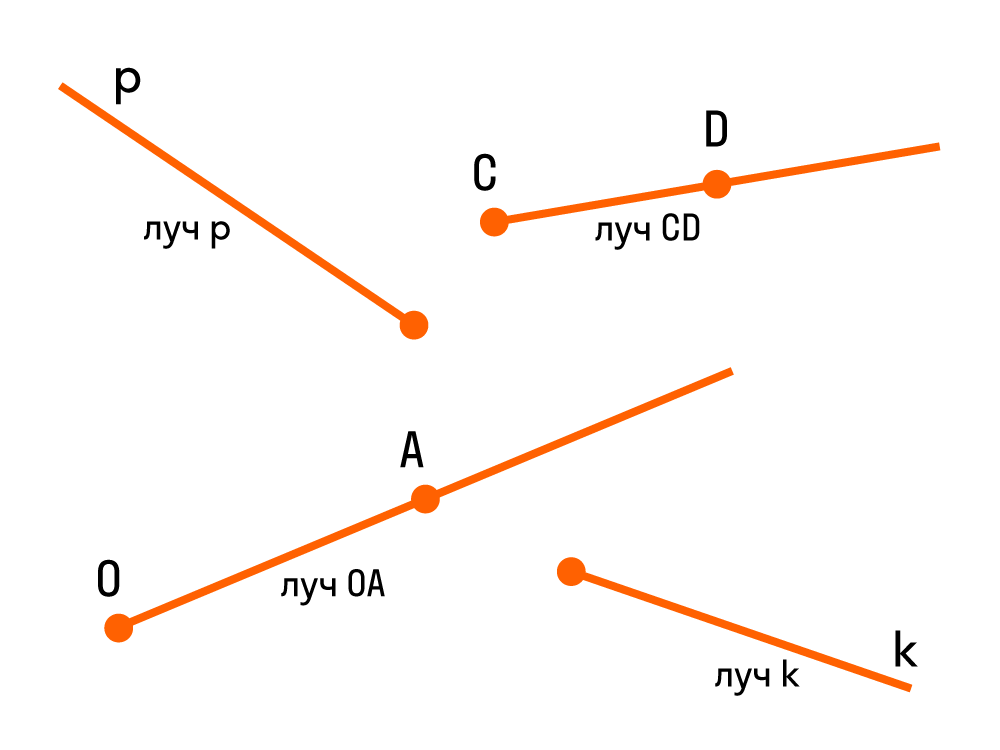

Луч — прямая линия, у которой есть начало, но нет конца, и продолжается она только в одну сторону.

Если нам дана прямая a на плоскости, и на ней есть некоторая точку O — выходит, что прямая разделена точкой на две части, каждая из которых является лучом с началом в точке O.

Луч можно обозначить одной строчной буквой латинского алфавита или двумя прописными. Например, вот так:

Угол — часть плоскости между двумя линиями, исходящими из одной точки. Каждая сторона угла является лучом, а вершина — общим началом сторон.

В математике существует специальный символ для обозначения угла, вот он: ∠.

Если стороны угла названы малыми латинскими буквами, то их записывают после символа. Например, так: ∠ab или ∠ba.

Если стороны угла названы большими буквами, то обозначение угла будет состоять из символа и трех букв, при этом вершина всегда записывается в центре. При сторонах угла OA и OB название угла запишем так: ∠AOB и ∠BOA.

Иногда можно встретить обозначение в виде цифр — так тоже можно.

Для наглядности — все способы обозначения углов:

Что такое вершина и стороны угла:

Стороны угла — лучи, из которых состоит угол.
Вершина угла — общее начало сторон угла.

Биссектриса — это луч, который исходит из вершины угла и делит его на два равных угла.

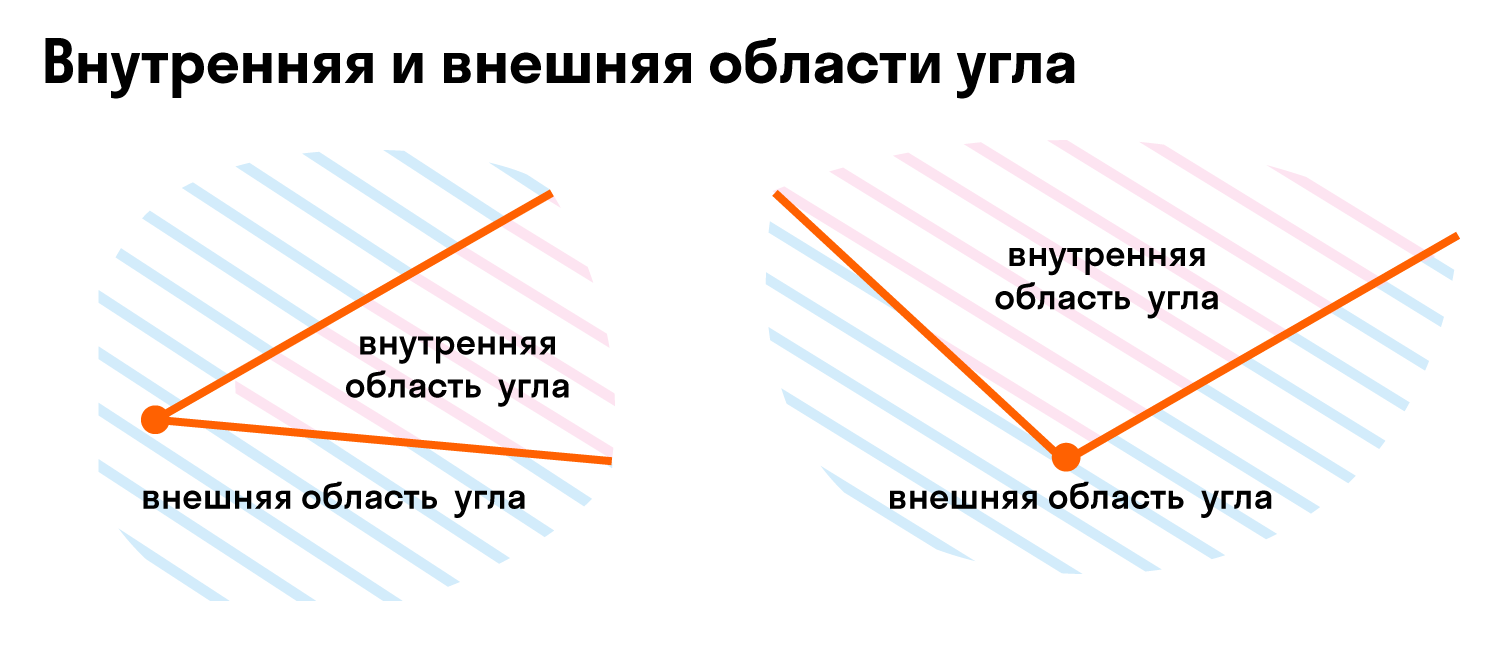

Так как угол делит плоскость на две части, одна будет внутренней областью угла, а другая — внешней областью угла. Вот так:

При разделении развернутым углом на плоскости любая из его частей считается внутренней областью развернутого угла.

Единица измерения углов — градусы. Символ для обозначения градуса угла: °.

Как сделать прямой угол между стенами.

Древнегреческие геометры и, в частности Евклид, старались зря, их знания до советских строителей так и не дошли. В том смысле, что прямоугольных помещений в советских домах не бывает. А бывают в лучшем случае в виде параллелограмма, усеченной трапеции или ромба, а в худшем и наиболее распространенном в виде неправильного четырехугольника. Это довольно часто затрудняет качественную отделку помещений. Приходится искать прямой угол самому. Сделать это в общем-то несложно. Разметку проще всего производить на полу. Для этого Вам понадобятся:

Маркер, мел или карандаш
Строительный уровень, суровая нитка или строительный шнур.
Рулетка.

С помощью строительного уровня или отвеса (проще — с помощью уровня, точнее — с помощью отвеса) определите выпирающие участки стен. В этих местах перенесите вертикальные отметки на пол. Проведите через 2 отметки вдоль каждой стены прямые линии так, чтобы остальные отметки (если они у Вас есть) остались между линией и стеной.

Обычно прямая линия вдоль одной из 2 самых широких стен принимается за основу, если нет каких либо других точек отсчета. В этом случае площадь помещения при дальнейшей отделке будет уменьшена минимально.

Отмерьте от одного из углов с помощью рулетки 1 м и поставьте отметку на линии. Сделайте то же самое на перпендикулярной (возможно, не совсем) линии.

Соедините полученные отметки так, чтобы получился треугольник.

Измерьте расстояние между полученными отметками.

Если стены перпендикулярные это расстояние должно равняться

1.414 м более точно 1.41421356 м, но такая точность вам не понадобится.

Если расстояние (гипотенуза треугольника) больше, то у Вас вместо прямого угла между стенами тупой. Для того, чтобы получить прямой угол, приложите начало рулетки к точке пересечения линий в углу и нарисуйте небольшую дугу радиусом 1 м. Затем приложите начало рулетки к отметке на линии вдоль стены принятой за основу и нарисуйте небольшую дугу радиусом 1.414 м. Проведите через точку пересечения дуг и точку пересечения линий в углу прямую линию. Эта новая линия и будет контуром стены. Если это для Вас слишком сложно, то просто отмерьте на гипотенузе 1.414 м от отметки у той стены которую вы приняли за основу. Проведите прямую линию через полученную отметку и точку пересечения линий в углу. В этом случае Вы получите не прямой угол, но все же намного ближе к прямому, чем тот который был.

Если расстояние (гипотенуза треугольника) меньше, то у Вас вместо прямого угла между стенами острый. Для того, чтобы получить прямой угол, отступите от отметки на линии вдоль стены, принятой за основу, несколько сантиметров. Нарисуйте на полу небольшие дуги по принципу, изложенному в предыдущем пункте. Полученную линию можно перенести ближе к стене. Главное условие — отметки выпирающих участков стены должны остаться между новой линией и стеной.

Если Вы не совсем поняли этот текст, то рисунок поможет Вам лучше разобраться:

От полученных 2 сторон прямоугольника методом параллельного переноса определяются оставшиеся 2 стороны.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

Или: Z166164591614

Конечно можно и так, через корень из двух.Но я обычно использую метод 3-4-5(египетский треугольник). Берем любую длину за единицу.Откладываем ее содной стороны 3 раза, с другой 4 . Гипотенуза соответственно должна получиться 5 выбранных единиц.И никаких дробей,все целочисленно.Ну а перенос тот же.

Примечание:

Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

О применении перфорированного уголка

Если вы решили самостоятельно выровнять и отделать стены, но до этого никогда не занимались ремонтными работами, то перфорированный оцинкованный штукатурный уголок вам просто необходим. Каждый мастер знает, что это небольшая тонкость в работе, приносит, большой результат!

Итак, используется уголок в таких областях:

для перегородок и стен, которые необходимо оштукатурить и выровнять;
для углов (наружные, внутренние), которые нужно сделать крепче;
для арок, коробов, чтобы они были прочными и ровными (не обсыпались).

Так как большинство перегородок, арок, коробов, накладок делаются из гипсокартона, то становится понятно, что он может обсыпаться по краям, если его не закрепить и не оштукатурить. Для этого просто необходим уголок.

Всего штукатурных уголков два вида:

прямой;
арочный.

Ну, а уголки уже могут применяться для многих категорий внутренних отделок, но все они относятся к штукатурным и шпаклевочным работам.

Как можно сделать прямой угол

Если в комнате планируется поставить современную стильную мебель, то правильность углов в этом случае имеет первостепенное значение. Все неточности будут видны даже невооруженным глазом. Таким образом,выравнивание углов — это обязательная процедура при проведении ремонта в жилище. Как выровнять угол стены? Сделать это можно следующими способами:

сухим методом;
мокрой штукатуркой.

Сухой метод предполагает использование гипсокартона. Его листы имеют идеально ровную поверхность. Монтируются они на специально сделанный каркас из деревянных реек или из металлических направляющих. Каркас способен скрыть любые недостатки стены. Монтаж гипсокартона не занимает много времени. Навыровненной поверхности гораздо проще выравнивать углы. Для этого на стенах монтируется обрешетка из профилей. Профили крепятся к стенам с помощью саморезов. Вертикальность их контролируется строительным уровнем и отвесом. Гипсокартонные листы к каркасу приворачиваются опять же саморезами. Их шляпки должны заглубляться в поверхность примерно на 1 мм. Углубление затем замазывается шпаклевкой. Швы между плитами заклеиваются самоклеящейся серпянкой и обрабатываются шпаклевкой. Внутренний уголтакже заклеивается серпянкой и шпаклюется. Можно сделать такие стены без маяков . После шпаклевки стен достаточно проверить углы уровнем.

Таким же образом формируют и наружные углы.

Контрашульц сажают на слой раствора и излишки его убирают угловым шпателем. Можно обойтись и без него. Внешний угол хорошо формировать с помощью двух прямых шпателей. Процесс этот можно посмотреть на видео .

Гораздо проще и чище произвести выравнивание углов гипсокартоном . Этот метод имеет некоторые преимущества перед штукатуркой:

в процессе работы не остается грязи;
не требуется очищать старое покрытие со стен;
листы гипсокартона не нуждаются в просушке, их можно шпаклевать сразу после монтажа.

К недостаткам метода следует отнести:

неустойчивость отделочного материала к повреждениям механического типа;
особые требования к влажности в помещении.

Чтобы сформировать ровный наружный угол, достаточно посадить на слой раствора перфорированный уголок. Можно его дополнительно закрепить саморезами. Уголок вместе с сеткой полностью закрывается раствором.Выравнивать углы лучше алюминиевым уголком. Они отличаются гибкостью, не ржавеют, удобны в работе. При их установке нужно пользоваться строительным уровнем. Для работы нужно приготовить:

контрашульц;
ножницы по металлу;
правило;
шлифовальная бумага;
шпаклевка;
шпатели.

Установка маяков и штукатурка стен

Дальше всё просто (относительно) и сводится к → установке маяков и → штукатурке стен по маякам, с одним условием, что при установке маяков проверяется ещё и угол 90 градусов.

Нижняя грань маяка размещается на линии прямоугольника и маяки выставляются вертикально по прави́лу. При установке маяков следует проверить углы с помощью правила и угольника. Единственное, что первой выводится стена, от которой мы «плясали», то есть для четырёх углов — стена с проёмом, для двух — стена с ванной

Сначала следует вывести её в вертикаль, об ращая внимание на то, сдвинулась ли при этом грань прямоугольника от стены, что в целом не страшно, но нужно понимать, что ваша ванная станет такого размера, как прямоугольник и поместится там всё что вы задумали или нет, нужно предусмотреть заранее. Так же нужно учитывать что помещение уменьшится на толщину плитки и раствора (если плитки) как минимум на 0,8 см с каждой стороны стены

На этом эту статью можно завершить, поскольку дальнейшие работы сводятся, как уже сказал к установке маяков и штукатурке по маякам. Так же, если у вас ванная комната с внешним углом, то вы без труда сможете его вымерить и вывести, использую пример, описанный выше. Если вы выравниваете угол на кухне, то всё происходит так же, выравнивается просто один угол. Если у вас помещение побольше, не ванная комната, то чертить прямоугольник лучше под лазерный построитель плоскостей, но под правило тоже можно (2-2,5 метра). Успехов! Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Как вывести углы в ванной: все углы 90 градусов или только два

Теперь, когда мы знаем что нам грозит, можно попробовать сделать разметку под 2 угла и посмотреть, что нам грозит в этом случае. Делаем всё тоже самое, только за основную, первую стену берём противоположную проёму (стену, параллельную ванне).

Прочерчиваем линию параллельно первой стены.
Выставляем угольник и прави́ло по двум углам.
Прочерчиваем линии к стене с проёмом.

Смотрим, что получится, если выровнять 2 угла

Вот что получилось. Стену с проёмом и стену напротив мы выводим только в вертикаль и 2 угла по 90 градусов, там где ванна. Расход штукатурки и трудозатрат меньше. Углы примыкающие к стене с проёмом получаются не такие страшные. Зазор если и есть, то он небольшой.

Определяемся с углами

Определимся будем выводить прямые углы только там, где ванна или во всех углах

Обращаем внимание на другую сторону стены, которая в коридоре. Если стена с проёмом завалена, то со второй стороны стены нужно будет так же выполнить штукатурку и вывести её в вертикаль, иначе не получится ровно установится дверь

Важный момент, если начинать от стены с ванной, то углы со стеной с проёмом вывести уже не получится, т.к. начиная от стены с ванной, все неровности «выползут» на стену с проёмом и может оказаться так, что с одного края проёма толщина стены будет 10 см, а с другой все 15 см. И как в такой проём устанавливать дверь, совершенно не понятно…

Выравнивать стены нужно начинать от стены с проёмом, если выравниваете все углы, а если только два угла, то первой выравнивается стена параллельная ванне.

Как разметить прямой угол рулеткой

Разметка может основываться как на общей теореме Пифагора, так и на принципе «египетского треугольника». Однако это только в теории линии просто чертятся на бумаге, «ловить» же все выбранные размеры растянутыми шнурами или линиями на полу — задача посложнее.

Поэтому я предлагаю упрощенный способ, основанный на диагонали 141,4 см. у треугольника со сторонами 100 см. Вся последовательность разметки изображена на картинках ниже

Важно не забывать: диагональ 141,4 см. нужно умножать на количество метров в отрезке А-Б

Отрезки А-Б и А-В должны быть равны и соответствовать целому числу в метрах. Картинки увеличиваются по клику!

Как выставить угол 90 градусов без специального инструмента (угольника)?

Допустим, у нас есть линия к которой нам нужно выставить перпендикуляр, т.е. еще одну линию под углом 90 градусов относительно первой. Или у нас есть угол (например, угол комнаты) и нам нужно проверить равен ли он 90 градусам.

Все это можно сделать с помощью одной только рулетки и карандаша.

Есть две отличные штуки, такие как «Египетский треугольник» и теорема Пифагора, которые нам в этом помогут.

Итак, Египетский треугольник — это прямоугольный треугольник с соотношением всех сторон равным 3:4:5 (катет 3: катет 4: гипотенуза 5).

Египетский треугольник напрямую связан с теоремой Пифагора — сумма квадратов катетов равна квадрату гипотенузы (3*3 + 4*4 = 5*5).

Как нам это может помочь? Все очень просто.

Задача №1. Нужно построить перпендикуляр к прямой линии (например, линию под 90 градусов к стене).

Шаг 1. Для этого от точки №1 (где будет наш угол) нужно отмерить на этой линии любое расстояние кратное трем или четырем — это будет наш первый катет (равный трем или четырем частям, соответственно), получаем точку №2.

Для простоты вычислений можно взять расстояние, например 2м (это 4 части по 50см).

Шаг 2. Затем от этой же точки №1 отмеряем 1,5м (3 части по 50см) вверх (выставляем примерный перпендикуляр), чертим линию (зеленая).

Шаг 3. Теперь из точки №2 нужно поставить метку на зеленой линии на расстоянии 2,5м (5 частей по 50см). Пересечение этих меток и будет нашей точкой №3.

Соединив точки №1 и №3 мы получим линию-перпендикуляр нашей первой линии.

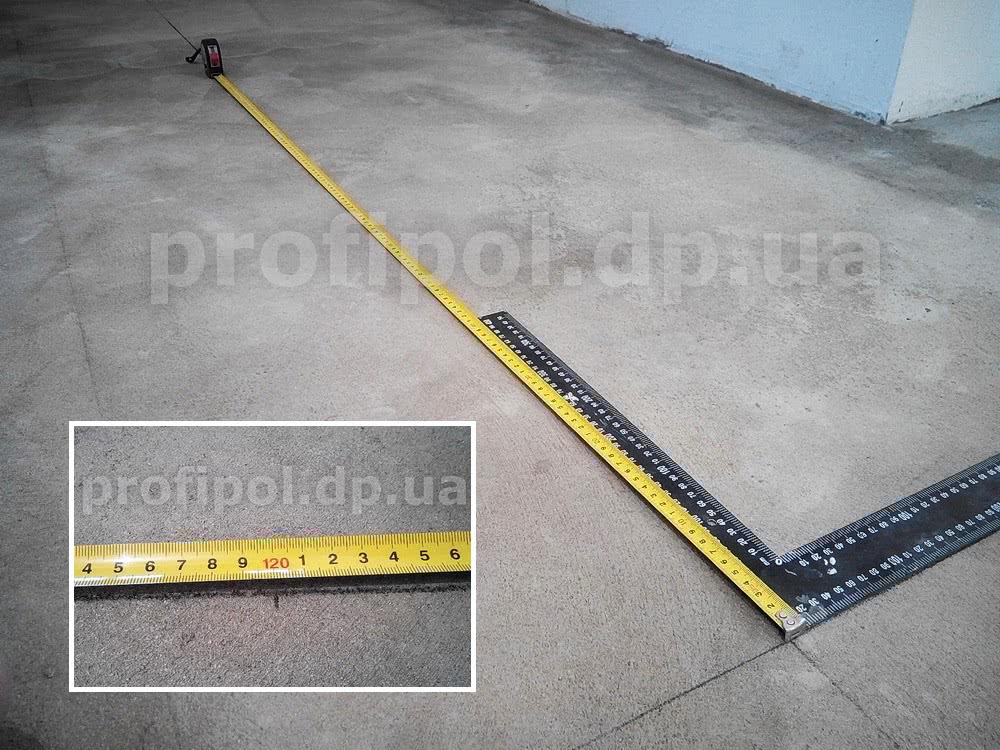

Задача №2. Вторая ситуация — есть угол и нужно проверить прямой ли он.

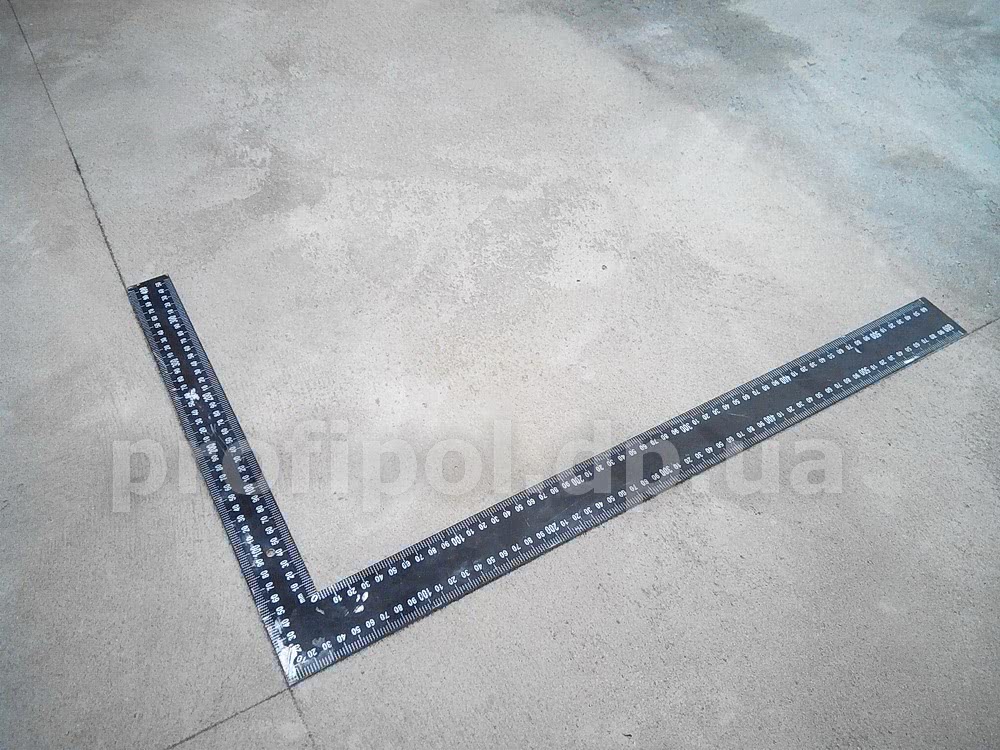

Вот он, наш угол. Крнечно проще проверить большим угольником. А если его нет?

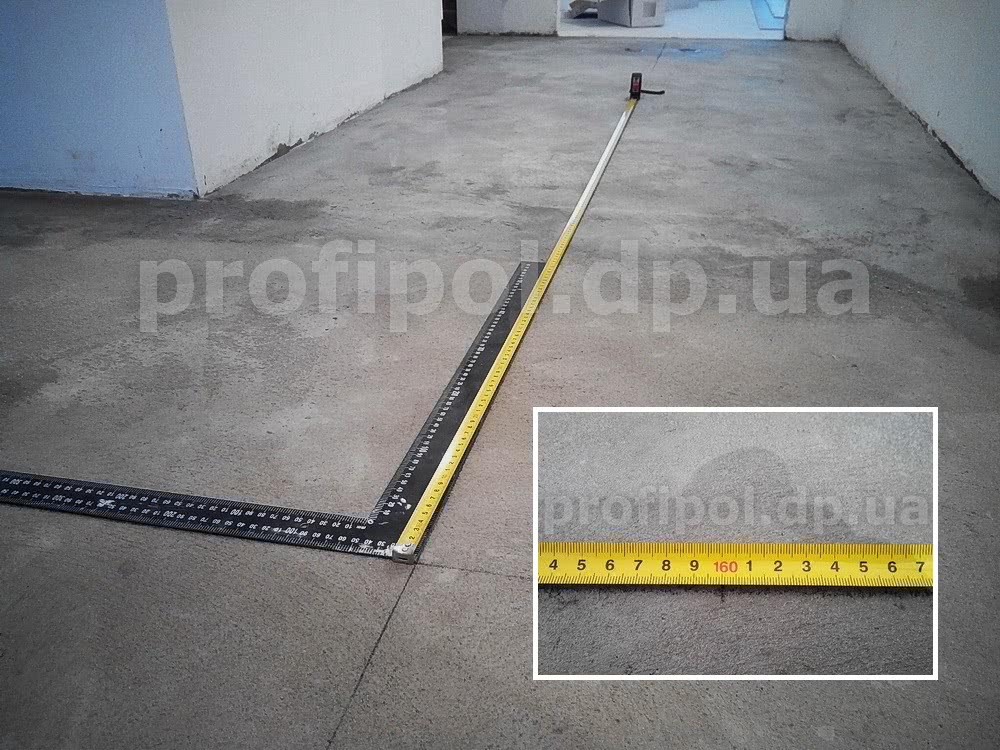

Отмеряем от угла любую длину кратную четырем, в данном случае это 1,6м.

В другую сторону три части, соответственно 1,2м.

И между этими точками должно оказаться пять частей, т.е. 2м.

Как видите, у нас угол оказался прямее всех прямых.

Чего и вам желаем!

Начало: как правильно сделать разметку под фундамент

Ничего сложного разметка участка из себя не представляет. Алгоритм примерно следующий: при помощи шнура задаются границы будущего фундамента, затем по этим линиям снимается дерн (или любой другой поверхностный растительный грунт). Самое сложное тут – правильно разбить углы

Особенно важно не ошибиться с наружными углами планируемой постройки. Именно они первичны, а все остальные точки и расстояния откладываются уже от них

Основных видов основания в гражданском малоэтажном строительстве всего три (остальное их разновидности):

ленточный фундамент,
плитный,
свайно-винтовой (столбчатый, свайно-набивной и иные близкие конструкции).

Ленточный фундамент чаще всего ставят под тяжелые стены из камня или кирпича. Так же он незаменим, если под домом планируется подвал. Плитный дорог, но он прекрасно работает на сложных грунтах, поскольку правильно армированная и залитая плита способна нивелировать неравномерную усадку и не передавать деформирующие нагрузки от грунта на стены дома. Часто плитный фундамент применяют на болотистых участках. Свайные и столбчатые варианты просты в изготовлении и сравнительно недороги, их применяют под легкие здания, выполненные по каркасной или срубной технологии.

Под все типы оснований разметка ведется примерно одинаково, различаются лишь детали.

Под ленточный и свайный фундамент важно разметить линию под ленту или будущий ростверк. Так что придется искать внешнюю и внутреннюю линию

Для плитного достаточно найти только внешний периметр.

Прежде всего требуется определить линию, от которой будут вестись все расчеты и выкладки. Это может быть линия улицы перед домом или линия забора между соседским участком. Нужна первоначальная привязка.

Предположим, это забор между вашим и соседским участками. Зная расстояние от него до дома, можно получить первую линию. Для чего откладывают равное расстояние (например, 7 м) от двух точек. Расстояние между этими точками лучше брать больше, чем длина стены будущего дома – свобода маневра на этом этапе не помешает.

Отметить эту линию можно несколькими способами. Взять шнур для разметки фундамента (главное требование к нему – не должен тянуться) и натянуть его между двумя колышками, обозначающими углы будущего дома. Колышки при этом нужно забить в землю строго вертикально и очень тщательно. Или использовать эти колышки как выноски – точки крепления разметочного шнура, выходящие за периметр дома.

Все остальные маневры на местности сводятся к одной задаче: найти прямой угол при разметке фундамента. Потому что все строительные построения имеют в своем основании правильный четырехугольник. Эркеры и другие нарушения геометрии размечаются всегда от базового прямоугольника.

Способов нахождения точного прямого угла много, но на местности без набора особенных инструментов три:

При помощи египетского треугольника (по теореме Пифагора).
Разбивкой по двум дугам.
Методом «паутины».

Разметка фундамента своими руками

Знание методов недостаточно для точного нанесения границ фундамента. От первого вбитого колышка должны отойти не просто две перпендикулярные линии. Их направление определяется границами участка с учётом других объектов. Например, СНиП 30–02–97 требует, чтобы крайняя точка возводимого строения была не ближе 3 м к забору. Если крыша будет нависать 1 м над фундаментом, соответственно от фундамента до забора должно быть более 4 м.

Дятька

https://www.forumhouse.ru/articles/house/5698

Для выверки границ котлована необязательно применять геодезические приборы. Можно обойтись простыми самодельными инструментами: размеченной верёвкой, треугольником из реек, нивелиром с уровнем, лазерной указкой, рулеткой.

Фотогалерея: инструменты для разметки фундамента

Разметку выполняют в следующей последовательности:

Сверяясь со СНиП 30–02–97, отмеряют допустимые расстояния от забора, улицы и других строений и определяют границы участка под разметку.
Забивают первый колышек. Пользуясь одним из методов, строят прямой угол.
От вершины угла отмеряют линии на длину сторон прямоугольника. Вбивают колышки.
От каждого колышка чертят прямой угол. На пересечении сторон забивают четвёртый колышек. Вершины прямоугольника построены. Определены внешние границы периметра разметки.
Производят контрольный замер противоположных сторон и диагоналей. Если равенство нарушено, проверяют, какой из углов не является прямым. Исправляют ошибку.

На следующем этапе нужно обозначить внутренние и внешние границы траншеи, а при неодходимости — линии, по которым будет возводиться опалубка внутри траншей.

Потребуются тонкие шнуры (шпагат, леска, капроновая нить, стальная проволока) и мерная скамеечка. В обиходе скамеечку также называют доской, рамой, обноской.

Мерная скамеечка или обноска служит для крепления шнуров, отмечающих границы фундамента

Конструкция скамеечки может быть самой разной, чаще всего её выполняют в виде небольших козел. Как сколотить — это на усмотрение домашнего мастера. Главное, чтобы она прочно стояла на своём месте и выдерживала натяжение шнуров.

Последовательность второго этапа:

Устанавливают скамеечки на некотором расстоянии за пределами разметки, чтобы они не создавали помехи земляным работам.
Вдоль разметки выкладывают шнуры, крепят их на скамеечках и натягивают как струны.
Если внутри траншеи будет монтироваться опалубка, то соответственно на скамеечке закрепят дополнительные струны. Внутренними отметят линии опалубки, внешними — границы траншеи.

По внешним шнурам проведут земляные работы, по внутренним возведут опалубку

Когда рытьё траншеи производится вручную, шнуры располагают невысоко над землёй, чтобы они не мешали землекопам и в то же время позволяли контролировать работу. Дополнительно используют отвес, проверяя вертикальность профиля траншеи.

При использовании экскаватора поверх шнуров сыпят контрастный порошок — мел, известь, цемент, золу либо прочерчивают контур краской. Шнуры убирают, а мерные скамеечки метят флажками, чтобы водитель техники случайно не наехал. После того как экскаватор закончит рытьё, шнуры снова натягивают и проверяю корректность выполненных работ.

Видео: разметка своими руками

Арсенал разметчика можно пополнить другими инструментами. В комплекте столярных или токарных наборов найдётся угольник. Закрепить на нём уровень и две лазерные указки — точность будет не хуже, чем у теодолита. В школьных кабинетах математики есть транспортиры и треугольники таких размеров, с которыми можно работать непосредственно на участке для выверки прямых углов. Туристы, особенно те, кто увлекается водными походами, знакомы с азимутальным кругом и пеленгатором. Деревянная крестовина, на концах которой закреплены саморезы в качестве прицелов, станет отличным визиром, если тщательно контролировать уровнем и отвесом её положение в горизонтальной и вертикальной плоскостях.

Вдоль линий разметки натянуты шнуры, закрепленные на мерных скамеечках

Знание основ геометрии и методов нанесения разметки простейшими инструментами позволит без труда подготовить участок перед земляными работами. Однако следует помнить золотое правило — семь раз отмерь, а потом копай. Контрольная проверка сторон, диагоналей и углов — необходимое условие, при котором будет обеспечено точное соответствие границ фундамента с планом строения.

Градусы стихотворные и число «пи»

Есть такое число – «пи». Оно почему-то равно 3,14. Хотя не совсем так. Это число с бесконечным количеством цифр после запятой. После запятой стоят не только цифры 1 и 4, но и множество других цифр.

Первый десяток цифр числа «пи» легко написать, если запомнить необычное стихотворение. Правда, стихи про «пи» нужно писать со старинной буквой «ять» – ведь и число «пи» очень старое, и стихотворение совсем не молодое:

Зачем в стихотворении стоит «ять» на конце? И при чем тут «пи»? Все очень просто: считаем буквы в словах стихотворения и подставляем цифры в число «пи».

Получается, кто=3, и=1, шутя=4, и=1, скоро=5 и так далее: 3,1415926536… Многоточие на конце – это значит, что есть продолжение цифрам, бесконечное продолжение.

Причем тут градусы? При том, что «пи» – это величина развернутого угла, но не в градусах, а в радианах (другая единица измерения величины угла). «Пи» радиан есть угол величиной 180 градусов.

Как говорят математики, отсюда нетрудно догадаться, что 0 градусов есть ноль радиан. 90 градусов есть «пи пополам» радиан. Нам этот термин «пи пополам» еще пригодится далее. Все остальные градусы таким же образом можно свести к разным частям числа «пи».

Получается, что мы теперь знаем стишок про 180 градусов – стишок про «пи»! Что это дает?

Вывод

Вот, как просто можно вычислить прямой угол без использования каких-либо строительных инструментов и приборов. Использовать можно самое простое, но в то же время весьма действенное средство, которое вкупе с использованием имеющихся знаний и бесхитростных расчётов, может помочь произвести измерение.

При использовании предложенных величин, ключевым становится финальный замер между двумя отметками, которые были сделаны ранее. Расстояние, которое будет равняться точно 5 метрам, покажется, что он прямой. Если же величина будет больше или меньше 5 метров, это будет означать, что он прямым не является.

Источник

Точный угол 90 градусов с помощью рулетки
