Вытяжки для газового котла в частном доме: виды, схемы и монтаж

Дымоходы для газовых котлов: цены на различные виды труб

Планируя свой бюджет при приобретении дымоотводных труб, следует учитывать протяженность и диаметр канала, наличие и количество поворотов, а также материал, из которого изготовлены трубы. Принципиальных различий в конструкции и стоимости дымоходов для напольных газовых котлов и настенных приборов нет. Дымоотвод из нержавеющей стали будет стоить дороже кирпичного дымохода, однако стальная труба проще в монтаже, что делает расходы на ее установку вполне доступными.

При скапливании на внутренних стенках дымохода сажи вывод угарного газа из помещения затрудняется

Стоимость 1 м одноконтурной трубы из нержавеющей стали диаметрами 100, 110, 115, 120 мм составляет 650 руб., такая же труба диаметром 140-150 мм обойдется в 750 руб. Цена колена с углом поворота 90° из нержавеющей стали под трубу диаметром 110-120 мм составляет 550 руб. при толщине металла 0,6 мм. Приобрести 1 м сэндвич-трубы из нержавейки диаметром 140-230 мм можно за 1900 руб.

Навесной газовой котел с дымоходом, установленный в частном доме

Цена коаксиального дымохода для газового котла диаметром 60-100 мм длиной 1 м, реализуемого в горизонтальном комплекте, составляет 3500 рублей. Приобретение коаксиального дымохода Baxi — мирового производителя современных отопительных систем — обойдется в 4200 руб. В полный комплект дымохода для настенного газового котла входит труба длиной 75 см диаметром 60-100 мм, отвод на 90° и наконечник. На всю продукцию предоставляется гарантия.

Грамотный монтаж любой бытовой техники — залог ее безопасной и длительной эксплуатации. Тем более, если речь идет о газовом оборудовании. Установка системы отвода продуктов сгорания для газовых котлов требует предварительного инженерного расчета и квалифицированной реализации.

https://youtube.com/watch?v=m4s2TVqV980

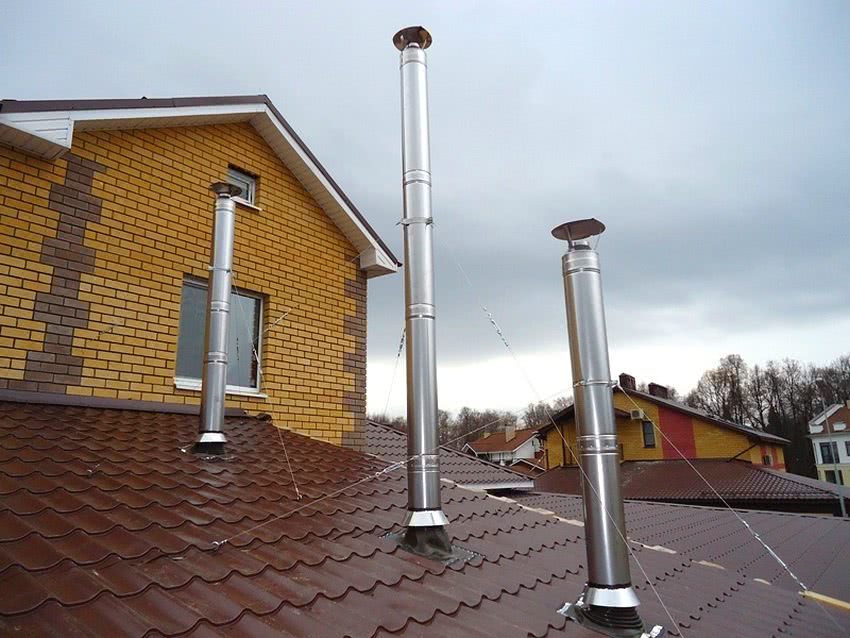

Дымоходы для газовых котлов из нержавеющей стали

Дымоотводы из стали могут иметь одностенную и двухстенную конструкцию. Однослойные вытяжные трубы можно устанавливать в отапливаемых помещениях и использовать для гильзования кирпичных дымоходов. В трехслойных системах между двумя трубами есть теплоизоляционная прослойка, что дает возможность применять их как для внутреннего, так и для наружного монтажа.

Ввиду того, что в газовом топливе содержатся примеси серы, при выводе отработанных продуктов ее пары оказывают агрессивное воздействие, разъедая стенки дымоотводных каналов. Поэтому при производстве дымоходов из нержавеющей стали для газовых котлов используют жаропрочный и кислотостойкий материал марки AISI 316L. Его применение во многом увеличивает срок эксплуатации систем дымоотвода.

Дымоходы из нержавеющей стали обладают множеством преимуществ, среди которых такие, как низкий вес, устойчивость к возгоранию и агрессивным химическим воздействиям

Из слабых сторон нержавеющей трубы дымохода для газового котла можно отметить не совсем эстетический внешний вид. К преимуществам относят:

стойкость к коррозии и агрессивному химическому составу;
легкий вес, отсутствие необходимости в устройстве основания;
негорючесть материала — нержавейка не плавится даже при температуре 500 ºС;
модульность конструкции — заводской выпуск большого количества тройников, переходников и колен позволяет встроить дымоход в любой дом;
заводской выпуск всех элементов стального дымоотвода позволяет собрать и вывести его под любым удобным углом;
абсолютно гладкая круглая внутренняя поверхность — обеспечивает минимум препятствий на пути вывода продуктов сгорания;
возможность монтажа в уже построенном доме;
вполне доступная цена дымохода для газового котла.

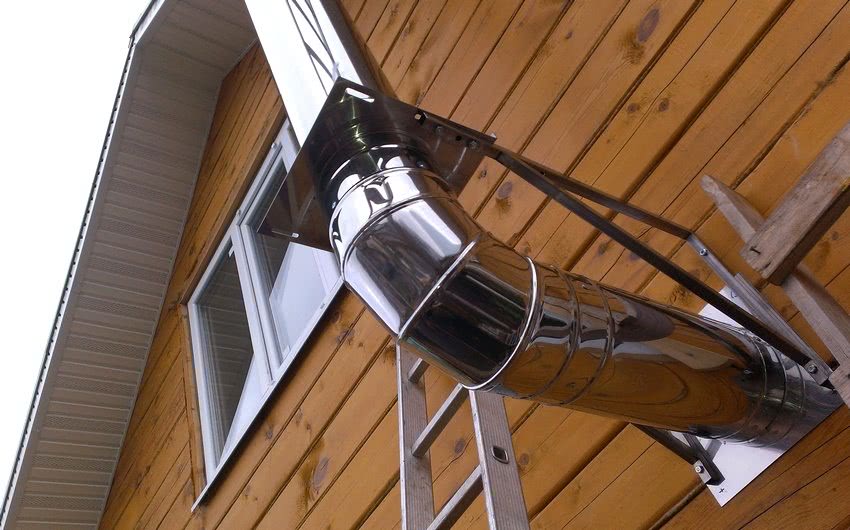

При устройстве наружного дымохода из стали высока вероятность образования точки росы: если температура снаружи низкая, отводимые пары образуют конденсат и создается водяная пробка. Она закупоривает канал, не давая продуктам выйти, и тем самым блокирует процесс горения. Избежать этого можно, если разместить трубу в выложенном канале дымохода из кладки кирпича. Этот прием решит и эстетическую сторону сооружения.

Конструкции дымоотводов из нержавеющей стали просты в обслуживании

Другой вариант избежать образования водяной пробки — использовать сэндвич-конструкцию из двух труб, одна из которых защищена слоем базальтовой ваты. Такая система выносного дымохода уже не нуждается в дополнительном утеплении. Диаметр дымохода для газового котла подбирают таким образом, чтобы он совпадал с сечением выводного отверстия оборудования.

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу.

Для вывода отработанных газов используют такие виды труб:

гофрированная труба — легко монтируется, гибкость материала позволяет вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

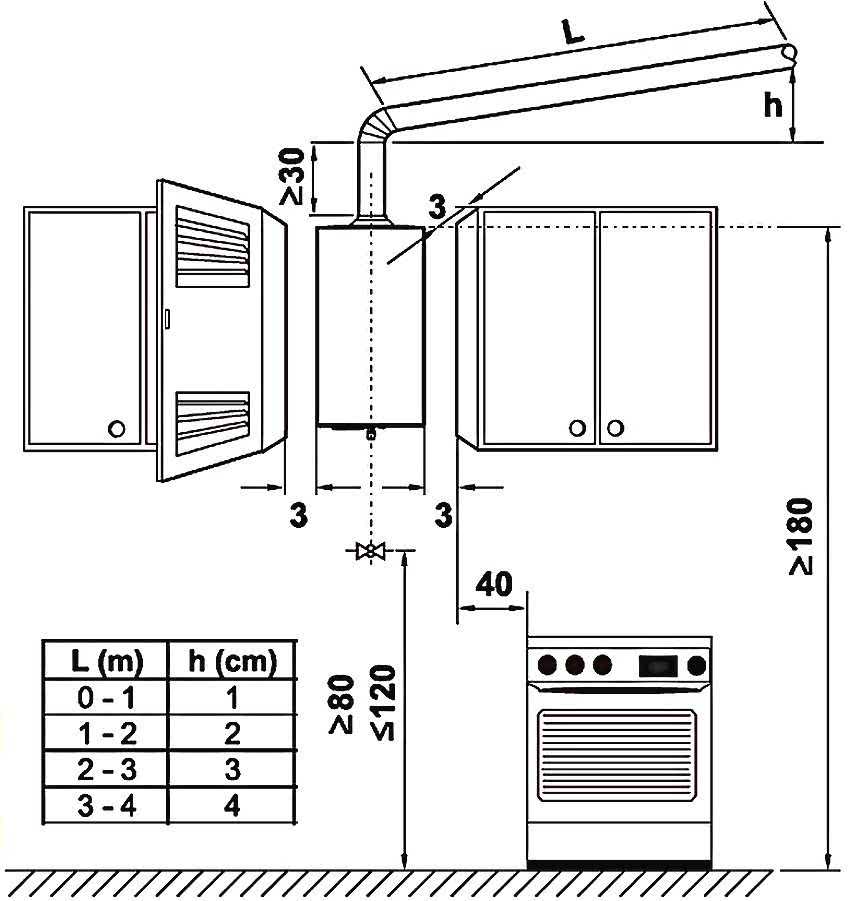

Рекомендации для установки газовой колонки.

Основные требования к монтажу дымоотводных труб для газовых колонок:

эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
тяга внутри системы дымоотвода должна быть постоянной;
материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
наружный участок дымоотвода должен иметь вертикальное расположение;
конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

Требования

Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2.04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.

Если говорить об основных требованиях, то следует назвать следующие нормы.

Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.

В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
Система дымоотвода должна быть выполнена без уступов.
Наибольшее количество колен, которые могут быть сделаны в системе – три.
Сечений поперечного типа вообще не должно быть.
Даже маленькие конструкционные прогибы недопустимы.

Все части должны быть соединены настолько плотно, насколько возможно.
Между частями всей конструкции не должно наблюдаться зазоров.
Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:

если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
если не более полутора метров, то не ниже 50 сантиметров от конька.

Тяга

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Сила тяги зависит от нескольких факторов:

Длина трубы.
Наличие поворотов.
Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

сечение дымовой трубы — не может быть меньше, чем выходной патрубок газового котла. Например, если патрубок имеет сечение Ø150 мм, то минимальный диаметр дымовой трубы также должен быть не менее 150 мм. На всей протяжённости дымохода труба не должна иметь зауженных участков и искривлений;
расположение дымового канала — дымовая труба должна идти строго вверх. При необходимости возможен уклон в 30о. При этом длина отводов может быть не более 100 см, а их максимальное количество — не более 3. Если требуется поворот трубы, то радиус закругления должен быть больше или равен диаметру используемой трубы;
высота дымохода над коньком — не менее 0,5 м в случаях, когда труба располагается на расстоянии до 1,5 м от конька кровли. Если это расстояние составляет от 1,5 до 3 м, то допускается устройство трубы вровень с уровнем конька. В остальных случаях проводится условная линия от уровня конька под углом в 10о. Оголовок трубы должна «касаться» этой линии. Расстояние от свеса кровли до дымовой трубы — не менее 1,5 м;
материалы — для изготовления дымохода используются только негорючие газонепроницаемые материалы. При наращивании конструкции верхняя часть трубы должна надеваться на нижнее звено. При этом место контакта необходимо обрабатывать негорючим герметиком;
устройство — минимальное расстояние от дымовой трубы до объектов и поверхностей, выполненных из воспламеняющихся материалов, должно составлять не менее 25 см. В остальных случаях — не менее 5 см. При проходе дымохода через перекрытия и кровлю не должно быть прямого контакта дымовой трубы с этими конструкциями. Внизу дымохода обязательно монтируется модуль ревизии с капельником.

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Способы защиты тт котла и системы отопления от перегрева

Малый круг отопления – первоначально, схема предотвращает выпадение конденсата. После того, как заработал большой круг отопления, конструкция играет роль узла подмеса.
Группа безопасности – включает воздухоотводчик, манометр и датчик давления. При чрезмерном перегреве, повышается давление в системе, что приводит к срыванию клапана и сбросу определенного количества воды из водяного контура.
Мембранный бак – давление в расширительном баке в закрытой системе отопления твердотопливного котла, меняется, в зависимости от нагрева теплоносителя. Емкость подбирается из учета от общего объема теплоносителя, по специальным формулам. Давление в системе отопления должно быть не более 2 мБар. Большинство теплообменников тт котлов, не выдерживают больших параметров и деформируются при перегреве.
Буферная емкость – подсоединение твердотопливного отопительного котла к системе отопления через бойлер накопитель, делает фактически невозможным закипание теплоносителя.
Подключение циркуляционного насоса – при отключении электроэнергии, движение теплоносителя останавливается, что приводит к практически моментальному закипанию. Правила безопасности требуют подключения насоса через источник бесперебойного питания.

Оптимальный объем системы отопления высчитывается по формуле, 1 кВт = 15 л воды. Полученный результат используется при подборе расширительного мембранного бака или определения необходимого количества теплоносителя / антифриза.

Что лучше залить в систему отопления при обогреве твердотопливным котлом

Тип здания – в отапливаемых помещениях, целесообразнее использовать в качестве жидкости для системы отопления, обычную воду.
Если планируется топить здание время от времени, лучше применять незамерзающую жидкость.

Основные требования к системе отведения продуктов горения

Дымоход для газового оборудования выполняет сложную функцию отведения дыма и газа. От того, как будет функционировать устройство, зависит не только экономичность и срок службы котла, но и безопасность людей. Основные требования к системе отведения продуктов горения и присоединения к газовому оборудованию установлены в нормативных документах СНиП:

Устанавливать дымоход нужно только в вертикальном положении;
Диаметр трубы рассчитывается согласно инструкции по эксплуатации котла, исходя из его мощности;
На один дымоотвод разрешается подключать два отопительных прибора;
Запрещается на один дымоотвод подключать два разных вида (газовый котел и дровяной камин);
Кирпичные конструкции следуют возводить из морозостойкого кирпича либо глиняного кирпича;
Устанавливать конструкцию лучше во внутренней капитальной стене дома;
При установке конструкции в наружной стене, толщина кирпича должна быть не менее 65 см;
Горизонтальный участок конструкции можно сделать не больше, чем один метр;
Сечение дымохода должно быть не меньше, чем сечение патрубка;
Обязательное наличие теплоизоляции из жаростойкого волокна;
Запрещается устанавливать на дымоотводе грибки и флюгеры;
Высота трубы над крышей должна быть не менее полметра от конька.

Устройство дымохода для газового котла

При использовании современных газовых котлов, дымоходы из кирпича необходимо гильзовать, для защиты от воздействия кислотной среды.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.

Керамические дымоходы

Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Особенности конструкции, работы и установки напольных бездымоходных газовых котлов

Если нельзя установить классический вертикальный дымоход для отопления применяются бездымоходные газовые котлы. Для такого отопительного оборудования не оборудуют вентилируемое отдельное помещение для естественной тяги.

Несмотря на название «бездымоходные», дымоход в таких котлах есть. В его роли выступает компактная коаксиальная труба, обеспечивающая тягу и выведение дымовых масс из камеры сгорания.

Наружный вывод коаксиального дымоотвода

Конструкция и принцип работы бездымоходного котельного оборудования.

Бездымоходные, как и классические газовые котлы, работают в режиме отопления – одноконтурные, и еще как водонагреватели (ГВС) – двухконтурные.

Отличительная особенность конструкции – закрытая камера сгорания. Горелка, посредством которой газ нагревает воду в системе, расположена в герметичной камере. Таким образом угарный газ, сажа и дым от сгорания топлива не проникают в помещение, а эффективность работы котла повышается.

Насыщенный кислородом воздух для сгорания поступает в закрытую камеру по внешнему блоку дымохода. Нагретый горелочным элементом воздух обогревает медный контур, по которому протекает теплоноситель. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит по внутреннему блоку коаксиальной трубы.

Схема работы напольного коаксиального котла

Коаксиальный дымоотвод прост в исполнении. Это две соосные трубы разных диаметров, скрепленные между собой. Таким образом нагретые газовые отходы остужаются поступающим в камеру воздухом, делая котел пожаробезопасным и экологическим для жильцов дома. Остужая продукты горения, воздух в топочную камеру поступает уже нагретым, что экономит энергоресурс.

Газовые котлы большой мощности для предотвращения недостаточности тяги оборудуются дефлекторами, которые увеличивают поток воздуха в полтора раза. При вероятности задувания ветра на выход трубы устанавливается специальный блок ветрозащиты.

Особенности монтажа газовых котлов с коаксиальным дымоходом.

Напольные бездымоходные котлы для автономных систем отопления устанавливаются в малогабаритных строениях и в много квартирных домах или производственных помещениях.

Бездымоходные газовые котлы устанавливаются на специальную подставку. Если котел управляется электронной платой, то подключается к электричеству по правилам установки электро-газового оборудования специалистами.

Включаются в систему отопления и газовой магистрали так же, как и дымоходные газовые котлы. Отличие – монтаж коаксиального дымоотвода.

Схема установки горизонтального коаксиального дымохода

Требования монтажа коаксиальной трубы как дымоотвода:

Вывод дымохода на улицу проходит через стену горизонтально. Длина этого отрезка трубы составляет не более 1 метра.
Дымоотвод горизонтальный, но при невозможности горизонтального вывода применяется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
Наружная часть трубы располагается не ниже, чем на 2 метра от земли.
Расстояние от трубы до оконных или дверных проемов составляет не менее полуметра.
Нельзя размещать выход трубы под окном.
Для предотвращения скопления конденсационной жидкости, ее устанавливают под углом 3-5 градусов.
Соблюдают диаметры трубок коаксиального дымохода и их соотношение для пожарной безопасности.
Просверленный в стене проем для трубы обкладывают утеплителем из невоспламеняющегося материала.

Соблюдение этих требований сделает работу котла безопасной и эффективной.

Бездымоходные котлы – их плюсы и минусы эксплуатации.

Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.

Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.

Коаксиальный котел в интерьере квартиры

Помимо этого, другие плюсы:

простота и низкая стоимость монтажа;
нет потребности установки приточно-вытяжной вентиляции;
высокая мощность агрегатов такой конструкции, что отапливают большие площади;
некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
долгий срок службы.

Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

Труба изготавливается из шамотного кирпича.
Для возведения стенок применяется раствор глиняный или специальный клей.
Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

Кладка обеспечивает герметичность.
На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

Дымоотводный канал из керамического материала.
Прослойка утеплителя или воздушное пространство.
Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

Длительный период эксплуатации.
Многофункциональность.
Сравнительно низкая стоимость.
Большая прочность.
Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Как сделать вытяжку для газового котла в частном доме
