Толщина стяжки электрического теплого пола

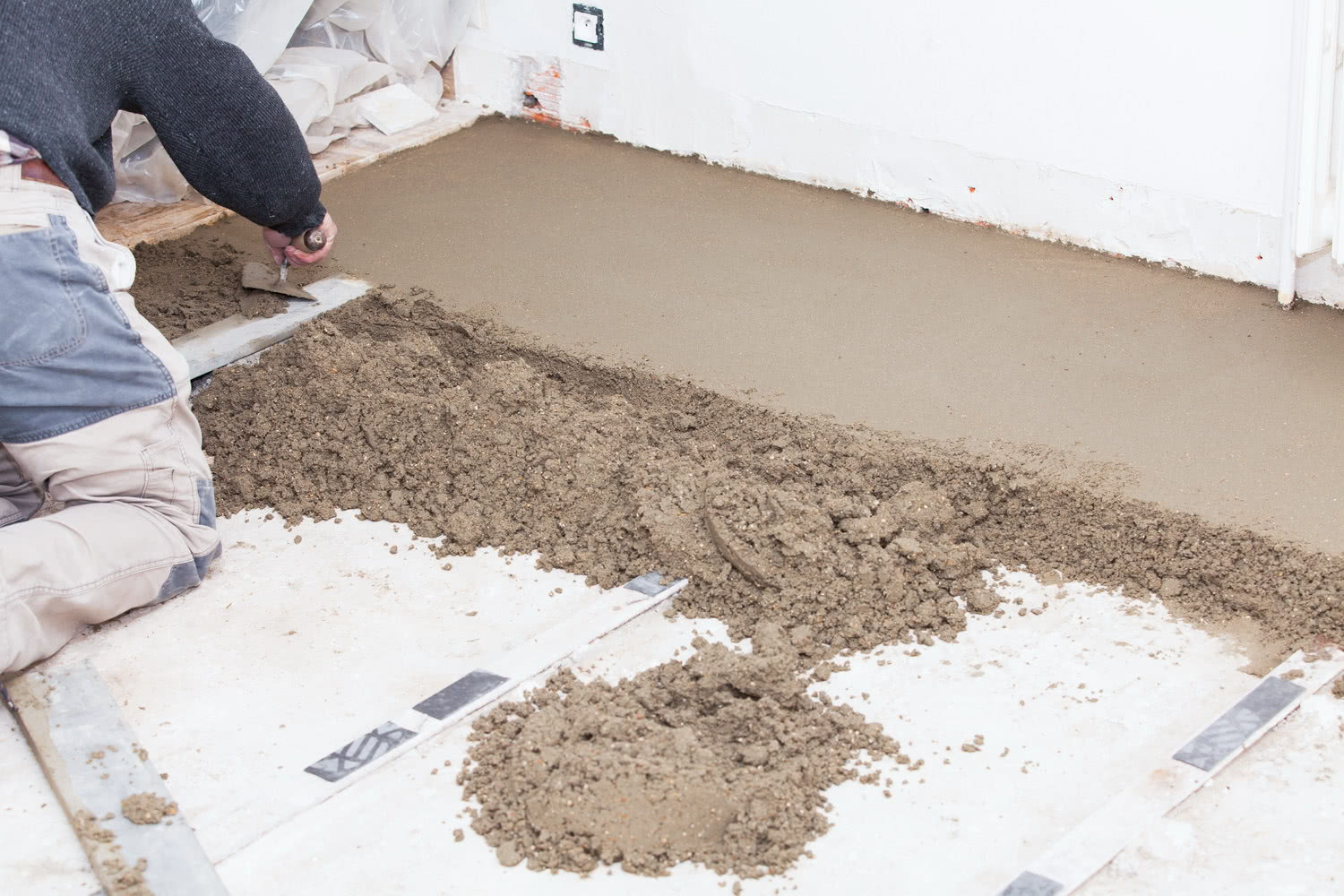

Полусухое покрытие

Нас сегодняшний день многие предпочитают сухую смесь для укладки стяжки. Она менее проблематична в заливке, нежели чем цементно-песчаная смесь. У этого способа укладки есть свои особенности. Полусухая смесь считается более прочной, чем обычный цемент. После заливки период высыхания намного короче, что дает возможность закончить укладку теплых полов быстрее.

Специалисты утверждают, что материал не крошится и не разрушается под воздействием исходящего от труб тепла. С этим типом смеси работать проще и удобнее.

Перед тем как укладывать полусухую смесь, следует тщательно подготовить основание. Убирается весь мусор, основание прокладывается пароизоляционным материалом. Если имеются глубокие трещины или углубления, рекомендуется их заполнение вязким раствором цемента. Рулонные материалы укладываются с нахлестом, также он должен заходить на стены. Швы обрабатываются специальным скотчем. На готовое основание засыпается полусухая смесь.

О том, какие пропорции смешивания следует применять, указано на упаковках с полусухой смесью. Консистенция материала не должна содержать много воды. Если его сжать в руке, то получится плотный комок. Влага при этом не должна стекать по руке. Таким образом проверяют правильность смешивания ингредиентов смеси. Очень часто в сухую смесь добавляют фиброволокно для придания еще большей устойчивости покрытию. Волокно хорошо распределяется по всей структуре во всех направлениях.

Минимальная толщина стяжки составит 4 см. Ее высота также зависит от способа укладки самих труб, на какой материал они укладываются. Пол и его максимальная высота может достигнуть отметки в 20 см. Если основание под заливку имеет значительные неровности, высоту приходится значительно поднимать. В целом, толщина будет составлять не менее 4 см и не более 20 см.

Покрытие может разрушить неправильный метод сушки. Если вы можете ходить по полу, это не значит, что раствор действительно высох. Жидкая цементно-песчаная смесь высотой в 4 см сохнет как минимум месяц. Смесь, приготовленная из сухих материалов, высыхает в течение нескольких дней в зависимости от высоты покрытия. Для того чтобы материал застывал правильно и без потрескиваний, следует смачивать поверхность водой и застилать пленкой. В результате основа не просядет, хорошо подсохнет и не растрескается.

Размер водяного покрытия зависит от типа заливки и особенностей основания. Чем больше значительных неровностей на поверхности, тем выше будет конструкция. Происходит это из-за наложения нескольких слоев – это является необходимостью для достижения нулевого уровня.

Исходя из опыта, специалисты утверждают, что относительная общая высота теплого водяного покрытия составляет 10-15 см, учитываются абсолютно все используемые материалы, включая напольное покрытие.

https://youtube.com/watch?v=VuiEDOROFNU

Бетон

Состав стяжки для водяного теплого пола не ограничивается применением цемента, песка, пластификатора и воды.

Возможно применение двух видов бетонного состава для заливки теплого пола:

1. Для этого состава применяется цемент марки М-300 и не ниже. Для замешивания подобной бетонной смеси своими руками, потребуется отсев, включающий в себя мелкие фракции щебня и песок. Кроме отсева, в раствор добавляется пластификатор и вода. Высота стяжки для водяного теплого пола при применении бетонной смеси может находиться в пределах 2-4 см, в зависимости от проектных требований.
2. Этот вид бетонной смеси рассчитан на применение щебня, вместо отсева, что значительно укрепит стяжку для водяного пола. В таком случае применяются следующие пропорции: цемент – 1 часть, песок – 3,5 части, щебень – 4 части, пластификатор и вода. Минимальная стяжка для водяного теплого пола в таком случае ограничивается лишь толщиной финишного слоя (детальнее: «Какая минимальная толщина стяжки пола – стандарты и правила»).

Какой толщины должна быть стяжка пола

Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.

Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.

Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.

Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:

• Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
• Утеплитель (его примерная толщина — 1 см).
• Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
• Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.

Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.

Минимальная толщина

Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.

Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.

Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.

Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.

Максимальная толщина

Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2.  Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.

Рекомендованные наибольшие параметры:

• Для квартир, частных коттеджей — 95-100 мм.
• Для общественных помещений — до 200 мм.
• Для производства — 300 мм.

Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

• пенопласт;
• экструдированный пенополистирол;
• подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Правила ухода за стяжкой

Вследствие неправильного ухода нередко вскоре после заливки на стяжке образуется брак. В течении первой декады стяжку необходимо 2-3 раза в день поливать водой. Раствор цемента может достичь своей основной прочности только через месяц, а вода используется для того, чтобы несколько ускорить его затвердевание. Дать стяжке просохнуть естественным способом можно только после того, как цемент станет достаточно прочным. Через три дня можно убрать оставшиеся маяки, а углубления, оставшиеся от них, затереть свежеразведенным раствором.

После включения системы можно приступать к непосредственной укладке плитки

Очень важно перед тем, как начать укладывать плитку, дождаться, чтобы бетон высох полностью. В среднем полного высыхания бетонной стяжки удается достигнуть на протяжении месяца после заливки

Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство.

Водяной пол в ванной своими руками, подготовка к стяжке

Заливка, материалы для стяжки

Выбирать, из чего и как делать стяжки водяного теплого пола, каждый хозяин решает самостоятельно. Это делается с учетом места, характеристик помещений, где будет производиться покрытие. Для заливки можно использовать следующие составы:

Самовыравнивающиеся смеси

Сухие смеси. Способ приготовления (сколько нужно воды), указывается в инструкции. Готовность раствора определяется сжатием (не должен выделять влагу). Прочность и эластичность придают, присутствующие в таких растворах пластификаторы. Что бы добиться идеально ровной поверхности стяжки теплого пола, стяжка для теплого пола укладывается по маячкам. Армирование убережет верхний слой от возникновения трещин, отслоений. Поверхность шлифуется специальной машинкой, примерно через 1 часа после заливки. Такой процесс одновременно трамбует и выравнивает смесь. Высыхание длится 12 часов. Через 5 дней можно приступать к финишному покрытию.

Сухие смеси

Самой распространенной, является поверхность из бетона. Раствор делается из цемента марки не ниже М-300, просеянного песка, воды. Что бы бетон был эластичным – добавляются пластификатор, фибра. Далее укладывается армировочный каркас, заливается стяжка. Отделка пола возможна через 1 -1,5 месяца. До этого момента производится просушка бетонной подушки под теплый пол, над теплым полом настилается полиэтиленовая пленка. Она способствует полному высыханию без быстрой потери воды.

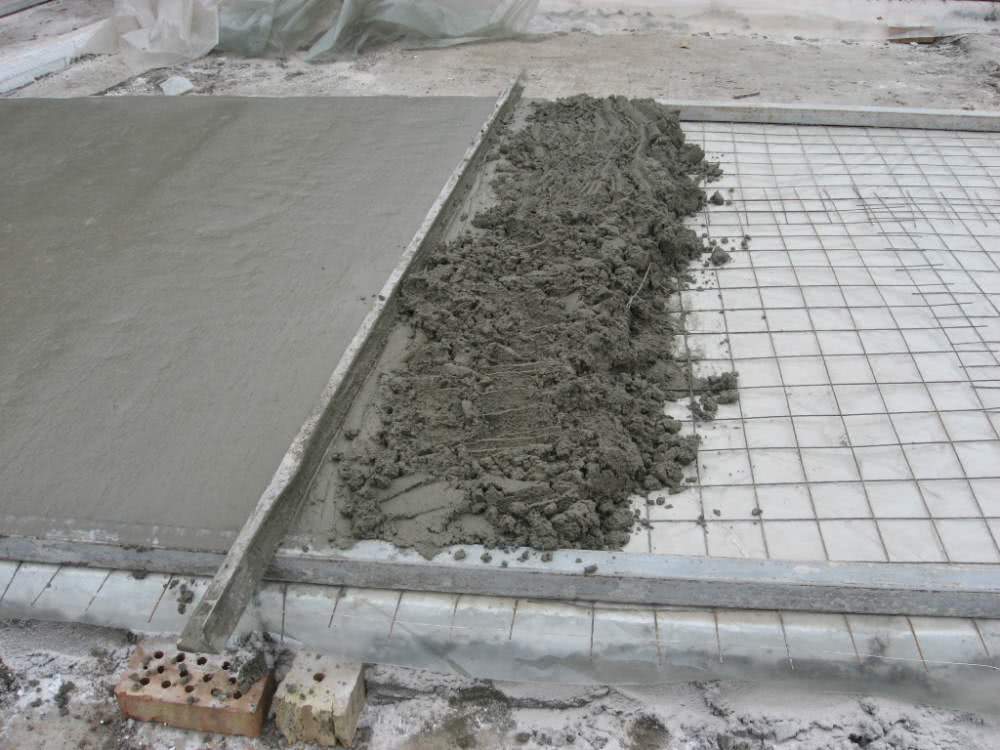

Стяжка из бетона и арма-сетки

Стяжка ложиться ровно, по заранее установленным маячкам. Выравнивается с помощью специального правила. Нужно следить за тем, что бы ни было пустот в толще растворе. При просушке нельзя подключать элементы теплого пола. Не рекомендуется включать тепловые пушки, фены для верхней сушки. Нужно дать составу высохнуть самому. Иначе не исключены появления трещин, нарушения структуры конструкции.

Не рекомендуется использовать щебенку для приготовления бетонных стяжек. Подготовительный этап для заливки:

1. Удаление с основания мусора.
2. Гидроизоляция. Проводится путем обработки основания пола мастиками глубокого проникновения.
3. Теплоизоляция. Поверхность покрывается теплоизоляционными материалами.

Конструкция пола, напоминает собой структуру «слоеного пирога». Тут так же один подготовительный слой накладывается на другой.

Конструкция теплого пола под разные покрытия (нажмите для увеличения)

Виды стяжек для теплого водяного пола

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

• бетон – его можно заказать или сделать;
• раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
• готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Как определить основные характеристики

Чтобы разобраться, какая стяжка лучше для теплого водяного пола, надо сделать расчет. В таблице ниже приведены данные по температуре поверхности для разных вариантов финишных покрытий.

Во всех вариантах приняты следующие исходные данные:

• Тип трубы: сшитый полиэтилен, диаметр 20 мм, толщина стенок 2 мм.
• Температура воды в подающей/обратной магистрали: +50°C/ +40°C.
• Снизу на железобетонном перекрытии между этажами здания установлена теплоизоляция из вспененного пенополистирола толщиной 80 мм.
• Высота основной стяжки водяного теплого пола составляет 7 см.

Температура поверхности при разных видах стяжки

Из полученных данных видно, что довольно популярные «сухие» строительные смеси – худший вариант. Они удобны в применении. Но созданное покрытие стяжки водяного теплого пола будет обладать низкой теплопроводностью.

Следует отметить не только первую позицию в сравнительной таблице, но и высокую прочность тяжелого бетона. Вместо гравия и других традиционных наполнителей можно использовать фиброволокна.

Данные из таблицы также демонстрируют, как изменяются потери при установке разных финишных покрытий. Линолеум, ламинат, натуральный паркет плохо проводят тепло. Даже при высокой температуре в подающей магистрали не получится приблизиться к идеальной теплоте поверхности. Лучший вариант – керамическая плитка.

Распределение тепла

Этот снимок создан с помощью тепловизора. Красным тоном выделены участки стяжки водяного теплого пола с более высокой температурой. Видно, что происходит, если расстояние между линиями выбрано слишком большое. Аналогичный результат будет в том случае, когда недостаточна температура воды, либо трубы установлены слишком близко у поверхности. Переместив их ниже, можно получить ровное распределение тепла. Но это повысит инерционность системы. Придется увеличивать слой бетона, уменьшать высоту потолков.

Бетонный пол по грунту

Если основанием для пола является грунт, то его необходимо выровнять, уложить на него дренажную подушку, предусмотреть защиту от влаги и от холода. Ровную поверхность заливают бетонной стяжкой.

Для утяжеления используют армированную сетку. Бетонное покрытие является основой для системы напольного обогрева. На какую высоту поднимется пол?

• Грунт выравнивают, формируют дренажную подушку; её высота составит 20 см; 10 см песка и 10 см гравия мелкой фракции; все слои хорошо утрамбовывают.
• Основание защищают рулонной гидроизоляцией; её толщина небольшая, 0,5 см.
• Чтобы пол был тёплым, предусматривают утеплитель; для северных регионов рекомендуют уложить пенополистирольные плиты; общая высота 10 см; для южных регионов с мягкими зимами высота теплоизоляционного материала составляет 5 см.
• На изоляцию укладывают армированную сетку; к полу добавляется ещё 1 см.
• Поверхность заливают бетонной стяжкой глубиной до 10 см.

Для бетонного раствора используют цемент марки М500, щебень мелкой фракции и чистый речной песок. Сухую смесь разводят с водой. Соблюдают следующие пропорции: 1 ч цемента, 4,1 ч речного песка, 5,5 ч щебня, 0,7 ч жидкости.

Рекомендуем: Какое выбрать напольное покрытие для тёплого пола?

В бетон, который предназначен для напольного обогрева, добавляют пластификаторы или полистирольное волокно, фибру. Добавки повысят эластичность стяжки, улучшат её теплопроводность.

Минимальная толщина стяжки

При определении минимальной толщины стяжки над трубой теплого пола лучше всего брать за основу Санитарные Нормы и Правила. Именно в этом документе обозначено, что при использовании металлоцементного состава толщина стяжки над трубами отопления не должна превышать 2 сантиметров. Минимальная толщина классического цементного раствора над трубными коммуникациями, которые располагаются внутри пола, должна быть не меньше 4 см.  Добавляя к этим значениям  диаметр трубных изделий, получаем высоту 6-7 см. Это значение считается наиболее оптимальным и соответствующим требованиям СНиП. Поэтому профессиональные мастера делают чистовую стяжку над трубами водяного пола именно такой высоты.

Современные мастера делают стяжку из самовыравнивающихся растворов, которые характеризуются повышенной прочностью. Применение таких материалов позволяет делать стяжку минимальной толщины, слегка покрывающую трубные коммуникации. Однако в этом случае в качестве финишного напольного покрытия рекомендуется использовать кафельную плитку. С этим материалом, уложенным на плиточный клей, поверхность приобретает особую прочность, несмотря на минимальную толщину стяжки теплого водяного пола под плитку.

Что касается электрического теплого пола, то здесь ведутся совсем другие расчеты. Дело в том, что прочность греющего кабеля намного выше, чем аналогичная характеристика трубок водяного пола. Следовательно, верхнему слою стяжки в большей степени отводится функция передачи тепла, чем защиты от механических нагрузок и повреждений. Кроме этого в качестве финишного напольного покрытия для теплого пола, работающего на основе электрического кабеля или нагревательных матов, чаще всего используется плитка. В результате получается, что минимальная стяжка электрического теплого пола составляет 1,5 см.
