Стул-стремянка своими руками: чертежи и инструкции по изготовлению

Стул-стремянка-трансформер

Более удобен, но сложен в изготовлении трансформируемый стул-стремянка. Ниже приведены чертежи аналогичной конструкции, у которой для простоты изготовления спинка стульчика выполнена не фигурной, а изготавливается из трех реек.

Стул-стремянка трансформер состоит из следующих основных деталей:

боковин подножки (А) и стульчика (Б);
реек спинки (В);
сиденья-основы (Г);
поворотной ступеньки (Д), которая в сложенном состоянии является продолжением сиденья;
ступенек (Е), одновременно являющихся поперечинами, обеспечивающими жесткость конструкции.

На чертеже приведены основные размеры трансформируемого стульчика-стремянки и шаблоны для вырезки наиболее сложных деталей — боковин подножки и стульчика. Из чертежа понятна схема сборки изделия.

На заметку!

Для изготовления вполне подойдут доски и рейки толщиной 20,0 миллиметров. Боковины подножки и стульчика можно изготовить из фанеры такой же толщины.

Из инструментов понадобятся:

электролобзик;
ножовка по дереву;
электродрель или дрель-шуруповерт;
струбцины;
шлифмашинка.

Детали вырезаются по размерам, указанным на эскизах после чего шлифуются. На кромках деталей снимается фаска, размером 2,0…2,5 миллиметра. Последовательность сборки зависит от типа соединения деталей между собой. Наилучшим вариантом является использование деревянных шкантов без клея или мебельного конфирмата. Сборка производится в следующей последовательности:

отдельно собирается стульчик (1) и подножка (2);
сиденье (Г) при помощи петель соединяется с поворотной ступенькой (Д);
поворотная ступенька саморезами или шкантами крепится к подножке;
проверяется легкость трансформации.

На заметку!

Для того чтобы избежать перекосов при установке петель, подножку и стульчик необходимо выставить на ровной поверхности, а при креплении поворотной ступеньки их временно скрепляют струбцинами.

После сборки изделие окрашивают аналогично с вышерассмотренной не трансформируемой конструкцией.

Делаем стремянку из бруса

Цены на различные виды бруса

~~Брус~~

Чтобы изготовить самую примитивную одностороннюю стремянку, вам понадобятся бруски с сечением 6х4 сантиметра:

длиной 2 метра – 4 штуки (опорные стойки);
длиной 59 сантиметров – 2 штуки;
54,5 сантиметров – 1 штука;
50 сантиметров – 1 штука;
45,5 сантиметров – 1 штука;
41 сантиметров – 3 штуки;
металлические крепления с петлями – 2 штуки.

Пошаговая инструкция

Шаг 1. На две опорные стойки, на которые будут закреплены ступеньки, наносится одинаковая разметка. Расстояние между ступеньками будет равняться 40 сантиметрам, самая нижняя ступень будет расположена от нижнего края опоры на 10 сантиметров.

Нанесение разметки

Шаг 2. Согласно нанесенной разметке нужно выбрать в длинных брусьях пазы глубиной в полтора сантиметра, на краях ступеней вырезать «шипы» такого же размера (на фото ниже понятно, о чем речь).

Вкладка ступеней в пазы

Шаг 3. Опорные стойки нужно положить вверх пазами, выровнять относительно друг друга и приступить к сборке основной части стремянки. Между верхними концами брусьев должно быть расстояние в 40 сантиметров, между нижними – 60 сантиметров. В подготовленные пазы нужно вложить бруски-ступени и забить гвоздями или закрепить саморезами.

Для большей надежности ступени можно «схватить» на пару болтов или гвоздей

Цены на модельный ряд дрелей

~~Дрель~~

Шаг 4. Далее собирается вторая половина стремянки – обе ее части соединяются между Z-образной подпоркой. Перекладины подпорки можно соединить с основными брусьями с помощью деревянных чопиков, промазанных столярным клеем.

Подпорка на стороне стремянки, где нет ступеней

Шаг 5. На все четыре ножки стремянки нужно надеть резиновые накладки или прочно приклеить куски толстой резинки – таким образом можно предотвратить случайное скольжение лестницы по гладким поверхностям.

Можно приобрести специальные накладки для мебели

Шаг 6. Опору со ступеньками и опору с перекладиной нужно соединить, а затем прикрутить к верхним концам металлические замки с петлями так, чтобы получилась раскрывающаяся конструкция.

Прежде, чем закручивать крепления плотно, примерьте обе половины лестницы

Шаг 7. Готовую конструкцию можно покрыть прозрачным лаком или пропиткой, защищающей от воздействия влаги. Так лестницу можно будет мыть мокрой тряпкой, либо же работать на ней на улице даже в дождливую погоду.

По желанию стремянку можно покрасить масляной краской

Цены на масляную

~~Краска масляная для наружных работ~~

Ошибки при изготовлении стремянки

Собрать деревянную стремянку – несложная, и интуитивно понятная работа. В зависимости от того, какие функции должно выполнять готовое изделие, вы можете ориентироваться на его размеры, внешний вид, конфигурацию. Если работы нужно провести быстро, например на садовом участке, буквально за полчаса можно сколотить временную стремянку из двух длинных досок и более коротких поперечин – ступеней.

Однако, если вы хотите получить стремянку, которая прослужит долгие годы, лучше отдавать предпочтение металлическим моделям. По этой же причине деревянные лестницы-стремянки весьма сложно найти в продаже. Но если вашей задумке соответствует именно конструкция из дерева – сделайте ее сами.

Виды

Основное различие между стульями-лесенками – конструкция мебели. Вариантов изготовления существует очень много. Это может быть высокий табурет с выдвижными ступенями, стул-лестница-трансформер с выезжающими ступенями, трансформер со спинкой для сидения, модульный табурет-стремянка. Главное требование – высокая прочность выбранной модели, хорошая устойчивость в разложенном виде, надежное крепление элементов.

Перечислим наиболее популярные разновидности стульев, оборудованных ступеньками:

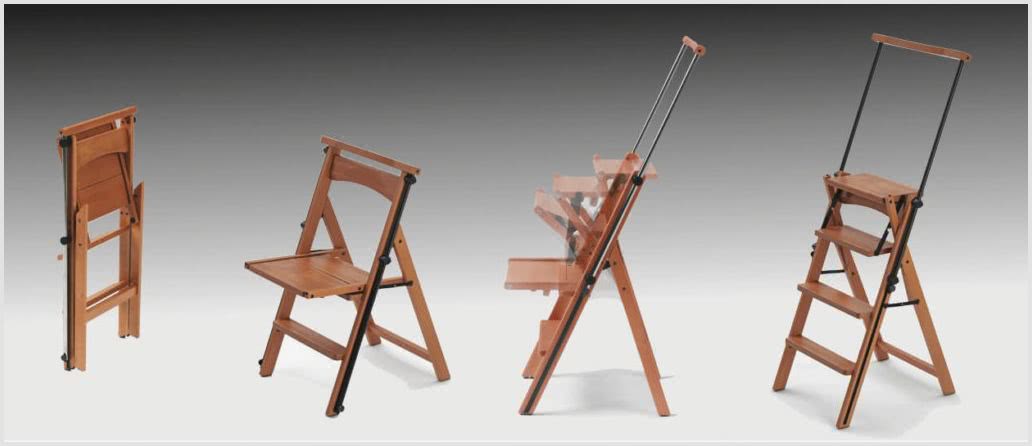

Трансформер. В собранном виде это обычный стул, в разложенном виде – стремянка с тремя ступенями.

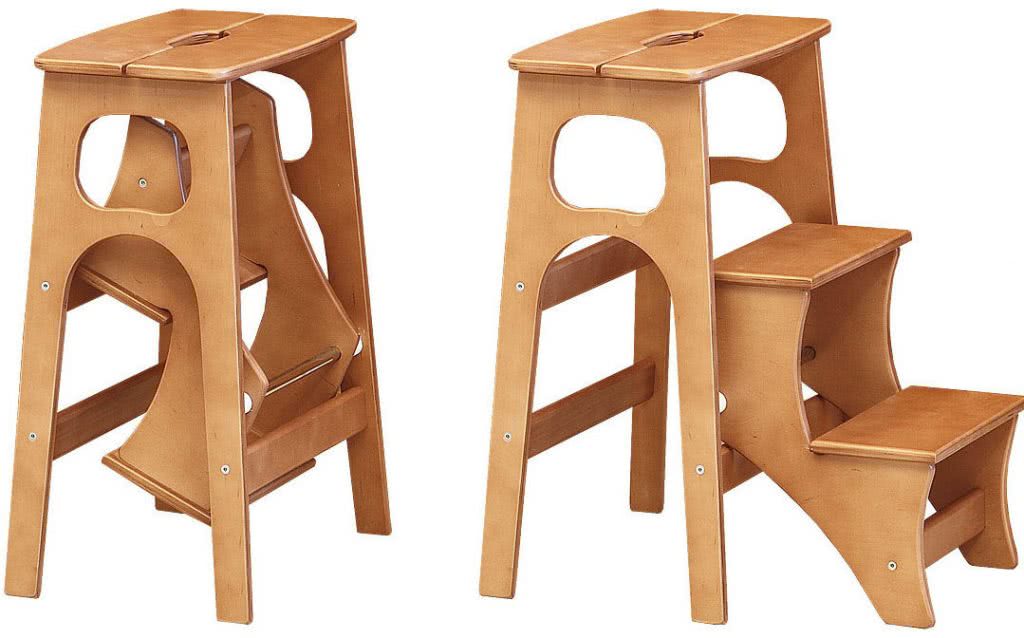

Табурет. Высокая конструкция с выдвижным модулем, ступени выезжают по направляющим полозьям.

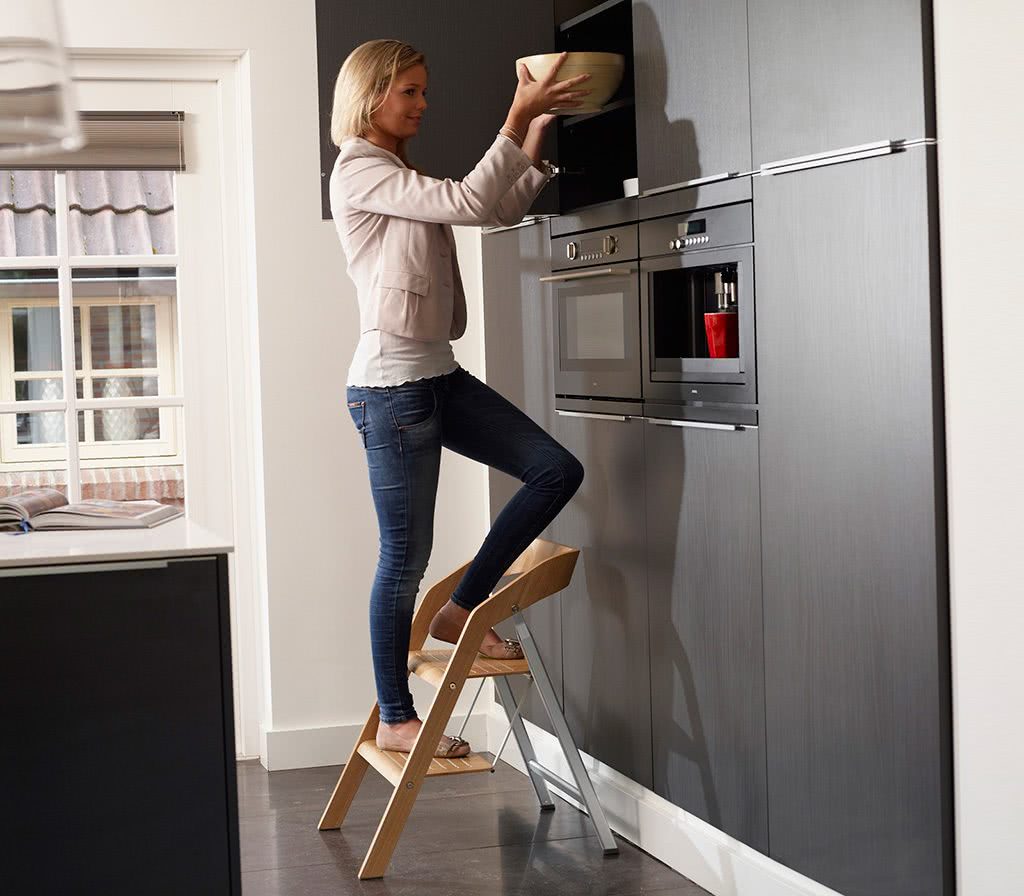

Лесенка. Удобный стул, выполняющий функции стремянки, при необходимости может оборудоваться спинкой.

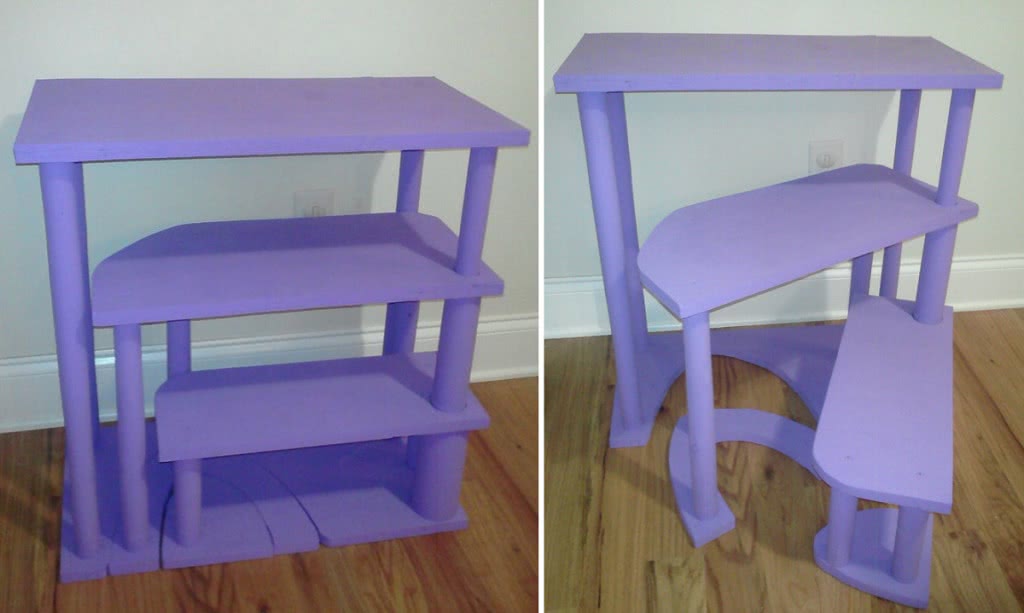

Табурет со спиральным модулем. Каждая ступенька выдвигается по спирали из-под сидения.

Габариты и конструкцию стула выбирают, в зависимости от назначения такой мебели. Чтобы правильно сделать стремянку своими руками, необходимо учитывать высоту полок (антресолей, карнизов), до которых нужно доставать.

Стационарные

Конструкция стула может быть выполнена таким образом, что изделие не раскладывается, а имеет стационарное исполнение. Такую модель сложнее хранить, стул отнимает больше свободного места в помещении, но с его помощью легко доставать до самых верхних полок.

Стационарная конструкция представляет собой изделие в виде высокого барного стула со ступеньками, расположенными от пола до сидения. Модель можно использовать в качестве подставки для предметов и аксессуаров.

Раскладные

Из названия понятно, что стулья легко раскладываются, трансформируясь в комфортные стремянки. Мебель занимает немного свободного пространства, ее удобно хранить в сложенном виде, используя по необходимости.

К категории раскладных моделей можно отнести табуретку с механизмом трансформации, благодаря чему из меленького табурета получается полноценная лестница. В сложенном виде изделие занимает минимум места, трансформер не бросается в глаза на фоне общего дизайна интерьера.

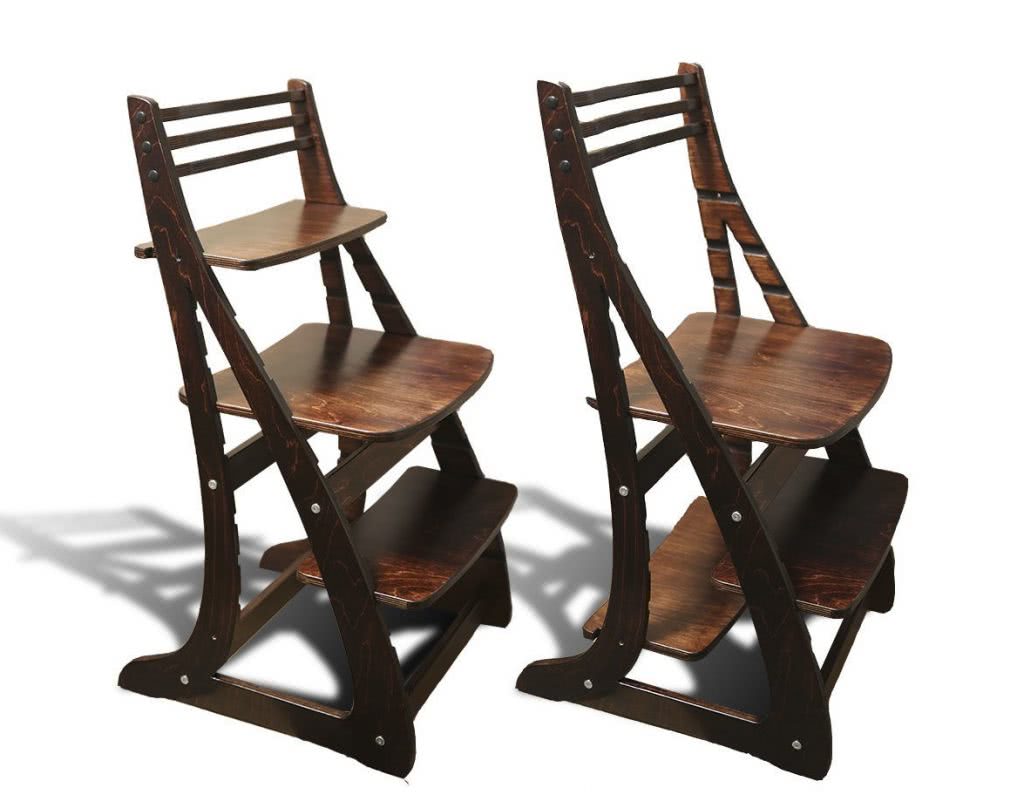

Если стул стремянка оборудован спинкой, оптимальная высота от пола до верхней части спинки должна составлять 900 мм. Это обеспечивает комфортную посадку и удобство человеку, сидящему на стуле.

По материалу

Производители мебельной продукции выпускают стулья стремянки из различных материалов:

Хорошо зарекомендовали себя деревянные конструкции, отличающиеся высокой прочностью, красивым оформлением.

Изделия из фанеры более легкие, выдерживают вес до 80 кг, хорошо поддаются обработке.

Преимущества пластиковых стремянок – ценовая доступность, устойчивость к влаге, но мебель сложно вписать в интерьер, а максимальная высота таких моделей – пару ступеней.

Стремянки из металла обладают повышенной прочностью, стулья легко раскладываются в высокие марши. Широкой популярностью пользуются изделия из алюминия, поскольку материал не поддается коррозии.

Чертеж 2 и 3: Боковина табурета-стремянки и установка сиденья

Последний, завершающий шаг изготовления основания табурета-стремянки — присоединение сиденья (детали С). Здесь нет ничего сложного. Это всего лишь выпиленная по размерам (чертеж 3) деталь, которую нужно на клее и шурупах скрепить с перемычками.

Чтобы проще было переносить табурет, по центру крышки заранее сделайте прорезь для пальцев. Перед тем как прикрепить сиденье к основанию, фасонной фрезой скруглите все грани, включая и прорезь для руки.

Ступень в сущности является уменьшенной копией основания табурета. Единственная разница — в наличии направляющих пазов в крышке-проступи. Боковины ступени изготавливают так же, как ранее были изготовлены боковины табурета. Разница лишь в размерах, они обозначены на чертеже 4.

Строим классический вариант стула-стремянки

Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:

Электролобзик с комплектом пил по дереву;
Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
Полировальный аппарат с насадкой по дереву;
Шуруповерт;
Комплект столярных струбцин.

Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.

В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.

Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.

Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.

На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.

Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.

Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео

https://youtube.com/watch?v=oQq1OMXHA1Q

Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.

Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.

После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.

Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты. Последним элементом стула является спинка

Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя

Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.

Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.

Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.

Как сделать стремянку из высокого табурета

Сборка высокого табурета-стремянки выполняется в три этапа:

Изготовление стула.
Изготовление ступенек.
Сборка всей конструкции.

Стул собирается из:

четырех больших ножек (72,5×10 см, толщиной 1,9 см);
двух нижних перекладин (10×42 см, толщиной 1,9 см);
двух верхних перекладин (18×3,8 см, толщиной 1,9 см);
царг: двух для верхней части конструкции (34,5×12,5 см, толщиной 1,9 см) и одной для нижней (34,5×10,5 см толщиной 1,9 см);
двух фанерных накладок для боковых частей (30,5×25 см);
верхней ступеньки (44,5×27 см, толщиной 1,9 см).

Ступеньки собираются из заранее выпиленных заготовок:

средние ножки размером 10x47x1,9 см – 4 штуки;
перекладина размером 10x40x1,9 см – 2 штуки;
маленькие ножки 21,5x10x1,9 см – 2 штуки;
царги для передней части 22x9x1,9 см – 3 штуки;
царги для задней части 30×10,5×1,9 см – 1 штука;
ступени шириной 18 см, длиной 29,8 см – 2 штуки.

https://youtube.com/watch?v=h-e_y3d3StY

Работа выполняется поэтапно, при этом каждая деталь выпиливается по заранее подготовленным замерам, ее поверхность должна быть гладкой:

Для придания конструкции устойчивости ножки следует зафиксировать параллельно под углом 10°.
Накладка и перекладины с торцов не должны расходиться.
При использовании шпонок для сборки конструкции табурета необходимо выпилить нужное количество пазов под них.
Царги с торцов подрезаются под углом 80°.
Чтобы нижняя ступенька хорошо совмещалась с передними ножками, под ней следует вырезать два квадрата 3,8×3,8 см.
В местах соединения больших ножек с верхними перекладинами используются шурупы, аналогичным способом производится крепление верхней ступени и царг.
Сборка средних ножек осуществляется шкантами с последующим креплением перекладины.
Сделанные ранее конструкции соединяются на заднюю и передние царги.
Перекладина шурупами прикручивается к маленьким ножкам, крепится передняя царга и ступени.

Осталось закрепить обе заготовки в единую конструкцию с помощью направляющей. Если пробная сборка получилась подходящей, то можно смело разбирать изделие и собирать уже с проклеиванием всех элементов. Максимально плотное прилегание деталей достигается с помощью струбцин.

Высокий табурет-стремянка

Для получения высокого стула необходимы отдельные стулья и шаги.

Дизайн кресла состоит из следующих элементов:

4 большие ноги (1,9 x 10 x 72,5 см);
2 поперечные балки для нижней части (1,9 x 10 x 42 см);
2 поперечные балки для верхней части (1,9 x 3,8 x 18 см);
Цари: 2 верхних (1,9 x 12,5 x 34,5 см), нижних (1,9 x 10,5 x 34,5 см);
2 боковые фанерные крышки (30,5 x 17 x 25 см);
Верхняя ступенька (1,9 x 27 x 44,5 см).

Для выполнения операций приготовьте заготовки с этими параметрами:

4 средних ноги (1,9 x 10 x 47 см);
2 поперечные балки (1,9 x 10 x 40 см);
2 маленькие ножки (1,9 x 10 x 21,5 см);
3 передних штифта (1,9 x 9 x 22 см);
1 задняя Зарга (1,9 x 10,5 x 30 см);
2 ступени (1,9 x 18 x 29,8 см)

Рабочие шаги:

1. Для высокого стула необходимо правильно распилить и подготовить все детали, каждая деталь должна быть отшлифована до идеальной гладкости.
2. Для поддержания устойчивости стула ноги должны быть параллельны друг другу под углом 10 градусов друг к другу. Убедитесь, что концы поперечин и обшивка фанеры разделены.
3. Если в качестве креплений для центральных ножек выбраны гаечные ключи, сделайте для них пазы (в отверстия вставляются шкалы).
4. Концы стеблей должны быть обрезаны под углом 80°.
5. При распиловке нижней ступени сделайте два выреза размером 3,8 x 3,8 см так, чтобы она правильно совмещалась с самыми маленькими ножками.
6. Большие ножки и верхние брусья соединены винтами, также как и царский газ и верхняя ступенька.

1. Средние ножки монтируются с помощью весов, стержни фиксируются. Все эти детали крепятся вместе с задними и передними болтами.
2. С помощью винтов соедините небольшие ножки и поперечины, прикрепите переднюю Zarga, ступеньки.

Установите табуретку и ступеньки так, чтобы они были готовы, открутите направляющую. Если нет ошибок при монтаже, демонтируйте конструкцию в обратном порядке и соедините все детали клеем. Цанговые зажимы используются для фиксации заготовок.

Проектирование и расчёт

Прежде чем приступить к сооружению какой-либо конструкции, необходимо сначала тщательно все спланировать, начиная от места расположения и заканчивая количеством материалов. Нужно подойти к этому шагу максимально ответственно, так как от подготовки во многом зависит успех всего предприятия. Оптимальные величины будут приведены в качестве примера, однако, важным шагом является снятие собственных замеров. Для начала следует составить чертеж, на котором будет наглядно отражена вся основная информация. Для этого нужно произвести несложные вычисления, воспользовавшись пошаговой инструкцией, приведенной ниже.

Количество и высота ступеней

В первую очередь рассчитывают высоту и количество ступенек. Однако прежде чем перейти непосредственно к этим расчетам, нужно узнать высоту самой лестницы. Делается это очень просто: нужно всего лишь определить путем измерений высоту от пола первого этажа до пола второго этажа. Можно сделать проще: взять высоту стен на первом этаже и прибавить к этой величине толщину перекрытия между этажами. Например, высота стен равна 3,1 м, толщина перекрытия – 40 см. Тогда высота лестницы будет 3,1+0,4=3,5 м.

Высота подступенка является стандартной и может колебаться в пределах 15,2–19,7 см. Выше или ниже делать ступени не рекомендуется, так как они неудобные при подъеме. Следует выбрать любое значение в заданных пределах, для примера возьмем 18 см. Чтобы рассчитать количество ступеней, необходимо высоту лестницы поделить на высоту подступенка: 350/18 = 19,44 см. Округлять лучше в большую сторону: количество ступеней будет равно 20. При несложных пересчетах получается, что высота подступенка будет 17,5 см: 350 (высота лестницы) / 20 (количество ступеней).

Ширина поступи

Ширина поступи должна находиться в пределах 22–40 см. Чтобы рассчитать ширину, подходящую именно для конкретного случая, есть формула: двойная высота подступенка в сумме с шириной поступи дает 64 см. Согласно второй формуле, высота подступенка, суммированная с шириной поступи, дает 47 см. Стоит наглядно рассмотреть, как работают формулы.

64 – 17,5 (ширина подступенка) = 46,5 см. В данном случае ширина получилась слишком большой.
47 – 17,5 = 32,5 см. Ширина поступи находится в оптимальных пределах, поэтому можно взять данное значение за эталонное. Следует округлить до 33 см.

Ширина марша

Минимальная ширина лестничного пролета равна 80 см, однако, жестко она нигде не запротоколирована. Больший упор делается не на то, что необходимо делать марши какой-то определенной величины, а на их количество. Оно зависит от местоположения лестницы и определяется на месте. Стоит взять на заметку способ определения, которым пользуются профессионалы. Они выбирают марш с шириной, которую можно без остатка разделить на ширину поступи. В нашем случае подойдут следующие величины: 66 см (33х2), 99 см (33х3), 132 см (33х4) и так далее.

Длина лестницы

Длина лестницы определяется просто. Для этого понадобится два ранее выведенных значения: количество ступеней и ширина поступи. Необходимо их перемножить: 33х20 = 660 см. Лестница получается очень длинной, поэтому нужно рассмотреть варианты поворотной или криволинейной лестницы. Мало в каких домах можно разместить лестницу практически в 6,5 м длиной. Длину винтовой лестницы нужно будет рассчитывать при помощи специальных программ.

Высота просвета

Имеется в виду расстояние от потолка до ступеней. От этого параметра зависит, какого именно размера будет отверстие в полу второго этажа, к которому примыкает лестница. Следует помнить, что зазор между потолком и лестницей должен составлять не менее 180 см, в идеале – 200 см. Следует отмечать место под проем там, где это расстояние между потолком и ступенью становится меньше.

Длина косоура

Чтобы рассчитать длину косоура, необходимо будет воспользоваться теоремой Пифагора: длину лестницы в квадрате добавить к высоте лестницы в квадрате и вывести квадратный корень. На нашем примере получится 660² + 350² = 435600 + 122500 = 558100; √558200 = 747,06 см. Возьмем с запасом, округлив до 750 см. Как видно, схема расчетов довольно простая. Можно обойтись без всевозможных профессиональных величин типа угла наклона, просто рассчитав все необходимые показатели, пользуясь школьными знаниями по математике. Уклон лестницы при этом получится комфортным, так что не будет нужно пригибаться или бояться упасть из-за того, что лестница получилась слишком крутой.

Материалы изготовления

Для производства стульев стремянок применяют разные материалы.

Деревянные изделия владеют большей прочностью, долговечность, экологичностью. Их легче включить в дизайн, благодаря приятному виду. Очень часто в изготовлении используют древесину дуба, бука, сосны. Однако древесные модели восприимчивы к переменам влажности и большой температуре, владеют внушительным весом и большой ценой. И также нуждаются в специальном уходе: постоянной проверке точек крепежа, периодической обработке антисептиками, обновлении покрытия лака.
Модели из фанеры относятся к более доступной категории цен. Их вес меньше, но самая большая нагрузка не должна быть больше 80 кг. Материал сильно опасается влаги. Долгое нахождение в неблагоприятной обстановке способно вызвать деформацию конструкции.
Пластиковые стремянки сверхлегкие, не восприимчивы к влаге, стоят практически бесплатно. Но из-за хрупкости материала изделие не как правило имеет более 2 ступенек. внешний вид подобных моделей не блещет красотой, благодаря этому они подойдут для установки в подсобках.
Изделия из металла привлекают собственной надежностью, долговечностью, способностью выдерживать высокие нагрузки. Чаще для производства каркаса применяют алюминий, так как он содействует уменьшению веса и не ржавеет. Полноценно конструкции из металла смотрятся не очень симпатично, благодаря этому предпочтение лучше отдать комбинированным вариантам.
Комбинирование каркаса из металла с древесным сиденьем и спинкой дает возможность добиться лучших эксплуатационных и художественных параметров.

При подборе стула стремянки в зависимости от материала выполнения нужно определиться с тем, где он будет применяться. Для улицы лучше купить металлическое изделие.

Хозяевам малогабаритных квартир умно остановиться на раскладывающихся моделях, так как они разрешают экономить полезную площадь.

Положительным качеством фиксированного варианта считается довольно высокая надежность, но нужно будет побеспокоиться о месте локации.

Стул стремянка нужный и практичный мебельный аксессуар, который нет необходимости скрывать в скрытом месте. А чтобы им пользоваться без опасения долгое время стоит пред приобретением оценить подобранную модель на соответствие таким требованиям:

вес не более пяти килограмм;
хорошая стойкость;
большое качество и хороший крепеж;
небольшие размеры;
мобильность.

Раскладной стул-стремянка своими руками

Складывающаяся модель изготавливается несколько сложнее, чем предыдущий вариант, но при этом имеет более изысканный вид и при необходимости может трансформироваться в обычный стул.

Фигурные элементы вырезаются по лекалам. Кромки обрабатываются с помощью наждачной бумаги. Подвижная часть соединяется с неподвижной при помощи рояльных петель. Имея определенные навыки и терпение, Вы сможете сделать своими руками подобную конструкцию.

https://youtube.com/watch?v=-ez2_n1D-zQ

Еще одной альтернативой может стать конструкция, состоящая из табурета и подвижного модуля, который в сложенном положении спрятан под сиденьем. Модуль состоит из двух ступеней и выдвигается с помощью направляющих, по тому же принципу, что и выдвижные ящики. Детали данной лестницы показаны на рисунке 10.

Стул-лестница состоит из следующих элементов:

4 ножки 10х72,5 см;
2 верхние проножки 3,8х18 см;
2 нижние проножки 10х42 см;
2 верхние царги 12,5х34,5 см;
1 нижняя царга 10,5х34,5 см;
верхняя ступенька 27х25 см.

Все детали имеют толщину 19 мм. Для изготовления боковых накладок понадобится 2 листа фанеры толщиной 3 мм с размерами 17х25 см.

Выдвижной модуль состоит из следующих элементов:

2 средние ножки шириной в 10 см и длиной в 47 см и две малые ножки шириной в 10 см и длиной в 21,5 см;
2 проножки ступеней шириной в 10 см и длиной в 40 см;
2 передние царги ступеней шириной в 9 см и длиной в 22 см;
1 задняя царга ступенек шириной в 10,5 см и длиной в 30 см;
2 ступени шириной в 18 см и длиной в 29,8 см.

Все детали имеют толщину 19 мм.

Для изготовления стул-лестницы также понадобятся:

направляющие – 2 комплекта, каждая длиной по 31 см;
крепежные детали: шпонки, шканты, шурупы;
наждачная бумага;
клей, шпатлевка, краска или мебельный лак.

Необходимо запастись и инструментами: ножовкой, лобзиком, рубанком, дрелью, шлифовальной машинкой и струбцинами.

Сначала из предварительно отшлифованных заготовок шириной 10 см выпиливаются ножки, как показано на чертеже ниже.

Затем вырезаются проножки и фанерные накладки.

Далее, в зависимости от выбранного типа креплении, необходимо выбрать пазы для шпонок либо высверлить отверстия для шкантов и соединить средние ножки. Место соединения срезается под небольшим углом. Углы ножек скругляются, что поможет избежать их скалывания.

Выпиливаются царги, при этом их верхние торцы необходимо скосить под углом в 80°. Выпиливаются и все ступеньки, после чего их ребра слегка скругляются. На нижней ступеньке необходимо сделать угловые вырезы 3,8 на 3,8 см, как показано на рисунке 10.

Когда все детали готовы, табурет-стремянка своими руками собирается с использованием шкантов и шурупов без применения клея. Это необходимо для выявления и исправления возможных огрехов. Сборка производится в следующем порядке:

большие ножки соединяются с верхними проножками с помощью шурупов;
прикрепляются верхние царги и нижняя царга и монтируется верхняя ступенька;
собираются попарно средние ножки, проножки крепятся на внешнюю сторону каждой пары. Получившиеся узлы соединяются царгами;
маленькие ножки крепятся шурупами к проножкам и соединяются царгой. Укрепляем оставшиеся 2 ступени.

Если все действия выполнены правильно, у вас должны получиться две части табурета. Теперь необходимо установить их так, как они будут соединяться, и к внешней стороне подвижных проножек прикрепить направляющую, причем ее задние торцы должны располагаться на том же уровне, что и задние кромки проножек. Весь процесс крепления выдвижного механизма показан на рисунке.

Чтобы избежать перекоса, устанавливаем в одну линию передние кромки подвижных ступеней, после чего полностью вытягиваются в паз проножек и закрепляются свободные части направляющих.

Проверяем, насколько четко работают все подвижные части табуретки, при необходимости вносим коррективы. Когда все окончательно подогнано, табурет разбирается и собирается вновь уже с использованием столярного клея.

Готовое изделие покрывается прозрачной шпаклевкой. После того, как она высохнет, наносится 3 слоя лака. Накладки из фанеры окрашиваются, после чего функциональный и эстетичный табурет-лестница полностью готов к эксплуатации.

Конструкция

Прежде чем приступить к рабочему процессу, следует четко понимать, что из себя представляет стул-стремянка? Из самого названия, очевидно, что данный мебельный предмет совмещает в себе две вещи – стул и лестницу.

Табурет-стремянка состоит из ступенек, ножек и сидения. В зависимости от типа сборки его конструкции, ступеньки могут откидываться вместе с сидением или раскладываться отдельно от него.

Внимание: табурет-стремянка, независимо от типа его конструкции, будет иметь внушительные размеры и вес.

Что касается вариантов сборки, то самыми востребованными и распространенными среди домашних мастеров являются модели:

Табурет-стремянка со спиральным модулем. Он изготавливается в максимально оперативные сроки и не представляет особой сложности благодаря легкой конструкции.
Внешне изделие выглядит как обычный табурет, оснащенный 2-3 ступенями.
Высокий табурет-стремянка.
Такой мебельный предмет изготавливается в виде пары ступеней, которые затрагивают и место для сидения, выдвигающегося с помощью направляющих или выдвижных ящиков.
Стул–трансформер. В такой модели раскладывается именно та часть изделия, на которой принято сидеть в сложенном виде.
Лестница–трансформер. В таком изделии ступеньки выдвигаются по направляющим, не затрагивая сидячего места.

По разновидностям, табуреты-лестницы могут быть:

Стационарными. Это самый простой и экономный вариант. Сделать такой мебельный предмет можно как их дерева, так и из металла. Но к его недостаткам будет относиться небольшая высота.
Раскладными. Данный вариант отличается компактностью и удобством в использовании. На его изготовление уйдет немного больше сил и времени. Но в результате, у вас получится эстетичный стул, который при необходимости будет раскладываться в лестницу.

Табурет-лестница своими руками

Общий схематический вид такого табурета в готовом виде и чертеж (уже по нему можно делать своими руками):

Доподлинно нам неизвестно, в чьей голове впервые появилась идея о «скрещивании» лестницы и табурета, но нам остаётся только радоваться изобретательности этого отдельного человека, чье изобретение – стремянка-табурет — помогло в домашнем хозяйстве великому числу людей. Полезным табурет может быть на кухне, кладовке или другом подобном месте, где дотянуться со своим ростом к самым верхним полкам проблематично, но все же необходимо.

Такой табурет-лестницу можно сделать своими руками из подручных материалов. В статье будет рассказан один способ, как сделать табурет—лестницу, который поможет забираться к самым верхним полкам.

Для начала необходимо взять исходный материал для стремянки. К примеру, в качестве исходного материала пойдут отфургованные старые оконные рамы. Дерево, из которого делались такие изделия, отлично сохраняется. Всё благодаря щедрому покрытию толстым слоем краски, для защиты от негативных влияний. Но всё же, их следует внимательно осмотреть – как правило, доски, из которых делаются боковые стороны оконных рам, уже пересыхают и станут ненадёжным материалом для строительного творчества.

После подготовки дерева к строительству табурета-лестницы в первую очередь необходимо сколотить сиденье своими руками, по которой можно впредь ориентироваться при создании всего табурета. Сиденье должно быть довольно высоким (свыше 2 см), а также иметь довольно значительные размеры, чтобы можно было на нем сидеть. Тут лучше подобрать размер от 35*35 сантиметров.

Ножки табурета должны иметь длину около полуметра, быть достаточно широкими для создания правильного упора на землю и возможности выдержать вес человека.

Для того чтобы соединить составляющие части табурета и они не распадались при первой же нагрузке, необходимо прикрепить своими руками ножки табуретки-лестницы к сиденью.

Ступенька делается по тому самому принципу, что и табуретка, согласно вышерасположенному чертежу, с одним лишь отличием, что размеры её меньше табуретки-лестницы. Как вы можете заметить, на схеме видно, что одна пара ножек табурета короче другой. В этой более короткой паре ножек табурета необходимо сделать отверстие, имеющее диаметр 12 миллиметров. Оно нужно для стержней, на которых и будет вращаться вся конструкция.

Для закрепления сверлятся дырки для саморезов около стержневого отверстия. Вкрутить стержни в предназначенные для них отверстия табурета и проследить, чтобы их центры находились на одинаковом удалении от ножек табурета-лестницы.

Чтобы обеспечить повышенную стойкость ступеньки, необходимо хорошо поработать над точкой опоры, чтобы она была хорошей не только в раскрытом состоянии, но и в сложенном. Необходимо просверлить и прикрепить ещё одну деревянную планку от нижнего края ножки табурета-лестницы к её попереку.

Чтобы избавиться от эстетически непривлекательных многочисленных шляпок от шурупов, их можно заклеить клеем, а затем срезать с помощью ножовки.

https://youtube.com/watch?v=IKD7Tf3t_tE

https://youtube.com/watch?v=jHqbH1VeBIY

Стул-стремянка: обзор моделей, чертежей и мастер-классов
