Как рассчитать и сделать двускатную крышу своими руками

Выбор стропильной системы – висячая или наслонная

При выборе стропильной системы любой, даже не знающий строитель скажет, что основным материалом, который выбирают для основы это дерево.

На выбор есть и другой, например железо, но оно имеет ряд недостатков.

Дерево значительно лучше:

• Экологичнее;
• Теплее;
• Легче как по массе и проще в установке.

При установке каркаса крыши переменяются два вида укладки брусьев:

1. Наслонная установка стропил должна иметь надежные опору конструкции. Нижняя часть должна упереться в мауэрлат. Верхний край стропил опирается на зеркальный аналог прогона.
2. Другая укладка имеет висячий вид, когда каждое встречное стропило упирается друг в друга. А нижняя часть упирается на балку-затяжку. Она соединяет две смежные нижние пятки стропил в треугольник, тем самым гася растягивающие процессы, а значит, нагрузка на стены дома будет только вертикальная.

Чтобы конструкция была устойчивее, ее дополнительно оснащают подкосами и стойками. Конструкция стропильной основы крыши довольно сложна, поэтому требуется правильно подбирать будущую модель вашей мансарды, начиная с чертежей.

Висячие и наслонные стропила

https://youtube.com/watch?v=RWu2HiFXGpM

https://youtube.com/watch?v=zA-fzn3OiYc

https://youtube.com/watch?v=1xwQz0FAI6A

Устройство стропильной системы мансардной крыши

Непосредственно мансардный этаж и определяет то, какой будет крыша над ним. Этажи бывают ломанными, треугольными, ассиметричными, при этом занимать могут всю площадь или ее часть.

ВНИМАНИЕ!
Кроме этого, наличие определенного кровельного материала или желание сделать кровлю из определенных покрытий также влияет на разновидность крыши, в каждой из которых свои нюансы обустройства стропильной системы.

Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

• Односкатная. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость, которая имеет опору на несущих стенах различной высоты.
• Двускатная. Такая разновидность представлена двумя скатами, которые расположены противоположно друг другу.
• Ломаная. У такого вида крыши имеются еще названия – вальмовая и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным. Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
• Коническая. Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания.

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

1. Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам. Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
2. Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор. Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
3. Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол. Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.

Мансардная крыша: двухскатная конструкция деревянного дома

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей

Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами

Таблица. Основные детали системы стропил.

Устройство стропильной системы

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Устройство мансардной крыши

Мансардная крыша во многом схожа по этапам установки с обычной. Имея те же составляющие что и у нее:

• Мауэрлат — основной брус, предназначение которого перенос нагрузки со стропил на стены постройки;
• Балки перекрытия состоят из цельных длинных досок, составляющих мансардный пол одновременно с потолком нижнего этажа;
• Стойки — вертикальные опоры, их главная цель поддерживать систему стропил;
• Прогоны — горизонтальные поддерживающие опоры для стропил;
• Ригеля — поперечные горизонтальные элементы, для стягивания скатов крыши между собой, по-другому затяжки;
• Стропила доски, расположенные по основному контуру крыши;
• Подвеска — подвесная стойка, основная ее цель поддерживать затяжки и перераспределять между стропилами нагрузку;
• Обрешетка — листы фанеры, необходимы для будущей укладки на их поверхность кровельного покрытия;
• Кобылки — доски, крепятся вдоль в нижней части оси стропил их главное назначение образовать свес крыши.

Если подробно изучить всю информацию по устройству и установке стропильной системы, то проблем не возникнет.

Ломаная крыша своими руками: чертежи и фото ниже.

Устройство мансардной крыши

Особенности, устройство и самостоятельный монтаж двухскатной мансардной крыши

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Основные этапы строительства мансардной крыши

Конструкция стропильной системы предполагает наличие следующих элементов :

• мауэрлаты;
• стропильные ноги;
• коньковый брус;
• наклонные подкосы;
• вертикальные стойки.

Для увеличения надежности всей конструкции и придания ей большей жесткости между стропил закрепляют ригеля, подбалочники, подкосы, стойки. Для обустройства основания под кровельные материалы монтируют обрешетку сплошного или разреженного типа.

Монтаж стропильной системы мансардной крыши двухскатного типа выполняется в несколько этапов :

1. Монтаж верхнего бруса, который должен иметь сечение 10×10 или 15×15 сантиметров. Его крепят при помощи специальных гвоздей, металлических скоб или саморезов к стойкам. При этом первый по счету брус будет одновременно нести функцию подстропильной рамы.
2. Установка мауэрлата, который служит основным конструктивным элементом и воспринимает все нагрузки от массы кровли и климатического воздействия. Для монтажа мауэрлата используют доски толщиной от 5 сантиметров и брус с минимальным сечением 5×10 сантиметров. При укладке доски, под ней прокладывают слой гидроизоляции, чтобы влага не проходила к элементам мауэрлата. Крепление доски к стенам осуществляют с помощью скоб и гвоздей, кроме этого мауэрлат дополнительно привязывают к стенам толстой металлической проволокой, которую предварительно вмуровывают в стены на этапе кладки.
3. Монтаж стропильных ног выполняют с шагом 0.6 – 2 м одна от другой.
4. В первую очередь производят монтаж крайних к фронтону стропил. Затем протягивают уровень, по которому производят установку следующих элементов.
5. После установки выполняют соединение стропил между собой в верхней части смонтированного каркаса.
6. Установка коньковой балки, которая необходима при длине кровли более семи метров. При длине крыши менее семи метров, данный конструктивный элемент не является обязательным.
7. После проведения данных работ укладывают обрешетку, утеплитель, гидробарьер, кровельные материалы.

Стропильная система мансардной двухскатной крыши выполняется с соблюдением следующих правил :

стропила и другие конструктивные элементы мансарды должны выполняться из балок с минимальным сечением 10×10 сантиметров; брус должен быть самого высокого качества и содержать не более трех изъянов на 1 погонный метр;
при креплении мансардной конструкции используют металлические скобы, специальные гвозди и обвязку из проволоки;
для мансардной крыши используют деревянные элементы с влажностью не более 15%;
все деревянные конструктивные элементы должны подвергаться обработке антисептическими препаратами и веществами, которые предохраняют от преждевременного гниения;
оптимальным вариантом для использования в строительстве мансарды, являются хвойные породы деревьев, которые наименее подвержены влиянию влаги;
для использования в качестве вертикальных стоек применяют деревянный брус с геометрическими размерами 10×10 сантиметров; для их установки используют отвес, который поможет установить их в строго вертикальной плоскости; эти стойки будут основой для будущих стен мансарды, которые впоследствии оббиваются фанерой, гипсокартоном или другим материалом;
особое внимание следует обратить при закладывании окон, потому что после установки стропил их размер будет уже очень сложно изменить.

Требования к устройству крыши

Чтобы ваша крыша прослужила долгие годы необходимо соблюсти обязательные требования к выбору подходящего материала и установке будущей конструкции.

1. Прочность конструкции. Все системные детали, и соединительные места конструкции должны быть жестко установлены, чтобы не деформироваться, даже сдвигаясь с усилием. Конструкция должна получить в своей основе треугольник. Эта форма имеет рамы, они крепятся параллельно друг другу. А жесткая фиксация при их установке гарантирует крыше устойчивость. Но если фермы приходят в движение, конструкция может рухнуть уже на стадии крепления шифера или другого отделочного материала для крыши.
2. Малый вес. Масса крыши должна быть небольшой, из-за этого система стропил, строится из древесного материала. Если итоговый вес кровли приличный, необходима установка металлической основы стропил. Можно взять хвойное дерево, не менее первого сорта, и малой влажностью. Еще обязательно обработать дерево антисептиком и антипиреном, чтобы защитить от огня и вредителей. В этом случае узлы крепления всей системы стропил будущей кровли будут прочными.
3. Важным элементом является и высокое качество будущей деревянной основы мансарды.

ВАЖНО!

Если вы решите устанавливать мансарду на крыше, то лучшим вариантом будет выбор наслонной системы для стропильной основы. Это поможет вам сохранить большое количество свободного пространства, без особых неудобств при установке.

Монтаж мансардной крыши проводится с помощью таких элементов:

• Железо;
• Облегченная сталь с оцинковкой;
• Железобетонная конструкция.

Подобное решение поможет укрепить мансарду и разместить дополнительные малые комнаты на крыше. Но следует помнить о весе будущей готовой крыши и ее давление на стены дома.

Стропильная система

Особенности цветной кровли

Разноцветная крыша способна влиять на зрительное восприятие дома в целом. Может изменить даже его конфигурацию – увеличивая в размерах, хоть и визуально, или, наоборот, уменьшить, скрыть не слишком явные изъяны, регулируя уровень инсоляции. Напрашивается, исходя из всего сказанного, чего же стоит ждать от цвета, который более других приглянулся вам?

Использование четких линий

• Кровля в темном цвете сильно прогревается в жару, поглощает свет. Такое решение будет оправданным в северных регионах. В южных пользуйтесь более светлой палитрой.
• Яркие насыщенные тона живописны. Только они очень скоро начнут выгорать. Используют такие вариации только в кровле простых архитектурных форм. Где нет большого количества мелких элементов.
• Белой крышу не рекомендуется делать потому, что она со временем покроется пятнами с желтизной и будет иметь непрезентабельный внешний вид.
• Серый – самый практичный, но скучноват. Позаботьтесь о том, чтобы фасад при серой кровле был неординарным.

Электрический Камин с эффектом живого пламени: Настенный, Встраиваемый, Напольный. Какой модели отдать предпочтение? (230+ Фото)

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

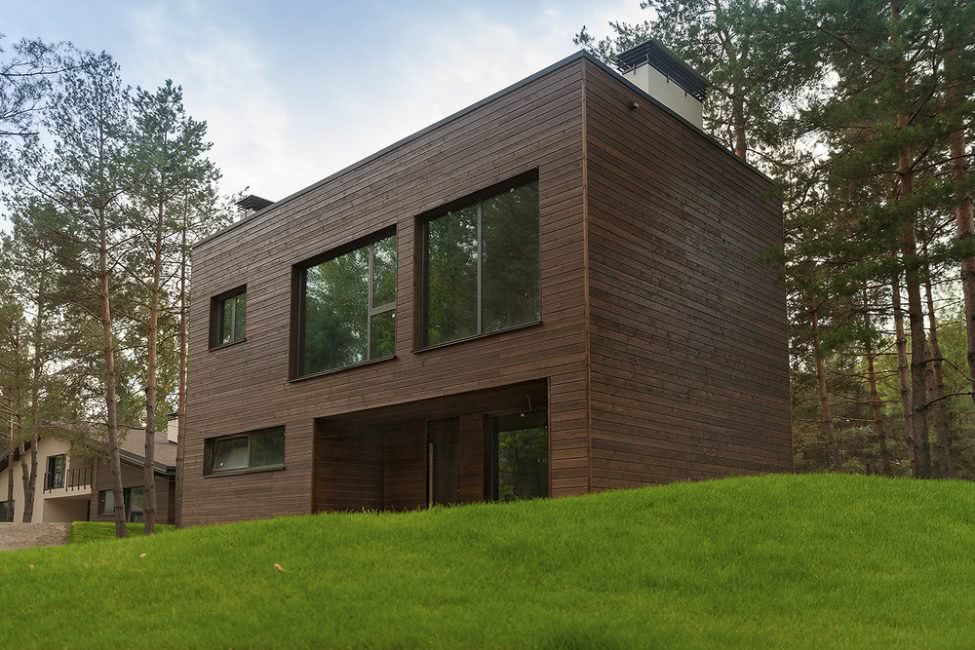

Дом с односкатной крышей, с окнами почти на всю стенуИсточник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансардыИсточник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нееИсточник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышейИсточник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крышеИсточник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространстваИсточник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Расчет и чертеж стропильной системы мансардной крыши

Выбрав тип, и определив дизайн мансарды. необходимо выполнить расчёт стропильной системы мансардной крыши. При этом надо учитывать, что стропила не только обеспечивают прочность и надежность кровли, но и формпируют внутреннее пространство мансарды. Допускается, что часть площади будет иметь небольшую высоту потолка. Там, как правило, располагают мебель, или используют для организации мест хранения. Не смотря на некоторые ограничения, внутреннее пространство должно быть достаточно просторным и не вызывать дискомфорта.

Стропильную систему можно рассчитать так, чтобы внутреннее пространство мансарды было просторным и комфортным

Первый этап проектирования – выбор схемы стропильной системы мансардной крыши. В схеме определяется тип и расположение элементов стропильной системы. В частности, определяется тип стропил: наслонные или висячие. Отличие между этими элементами в следующем: наслонные стропила на мансардном этаже опираются на боковые стены или иные опоры. Висячие стропила образуют единую, жестко связанную между собой конструкцию. В зависимости от ширины пролета, схема стропильной системы мансардной крыши может быть усилена дополнительными связями.

На схеме показаны основные элементы и части стропильной системы мансардной крыши и их взаимное расположение

Далее необходимо выполнить расчеты, в которых учитывают ветровые и снеговые нагрузки, которые будут действовать на кровлю. От этих параметров зависит материал, сечение и расстояние между стропилами мансардной крыши. Рекомендуется применять так называемый «запас прочности». Это означает, что полученный результат необходимо умножить на повышающий коэффициент, тем самым гарантируя повышенную надежность стропильной системы мансарды. С учетом особенностей эксплуатации величина этого коэффициента принимается от 1,5 до 3.

Важно При проведении расчетов необходимо учитывать вес кровельной системы. В частности, при использовании керамической черепицы сечение бруса для стропил должно быть не менее 70х150 мм, при шаге, равном 0,5 м

Достаточно часто стропильная система мансардной крыши создается из деревянных конструкций. Рекомендуется выбирать древесину, обладающую высокой прочностью и при этом минимально подверженную гниению. Оптимальным вариантом можно считать лиственницу, впрочем, возможно использование и более дешевой древесины с достаточной прочностью. В этом случае необходима более тщательная обработка антисептическими составами. Желательно, чтобы эти составы имели и огнезащитные компоненты.

Стропила мансардной крыши необходимо обработать специальным антисептиком, препятствующим гниению древесины

Однако не всегда возможно применить дерево для изготовления стропил. При больших нагрузках требуется применение бруса с большим профилем сечения, либо существенное уменьшение расстояния между элементами. Это приводит к значительному утяжелению всей конструкции мансардной крыши и, как следствие, к необходимости увеличения несущей способности стен мансарды. В этом случае нередко используют металлические стропила мансардных крыш.

Результаты расчетов отражаются в чертежах, где указываются все проектные решения, принятые для данной стропильной системы мансарды. Если работа выполняется самостоятельно, то допускается вместо подробного чертежа разработать упрощенный эскиз стропильной системы мансардной крыши. При этом эскиз должен иметь все сведения и параметры, необходимые для сборки и установки стропил.

Пример схематического чертежа мансардной стропильной системы с указанием основных параметров и расстояний

Выбор конструкции кровли

Существует множество конструкций двухскатных крыш с мансардой, одни из них простые, другие более сложные и эффектные.

Самыми распространенными считаются крыши:

• обычные двухскатные. когда одинаковые по размеру скаты наклонены под определенным углом – обычно наклон составляет 40- 45 градусов;
• ломаные двухскатные кровли выполнить немного сложнее, ведь состоят они из двух элементов: коньковой части, которая представляет собой обычную двухскатную конструкцию, и боковых частей, угол наклона которых намного больше;
• асимметричные кровли с мансардой тоже встречаются достаточно часто, выглядят они эффектно, но полезной площади внутри мансарды очень мало;
• полувальмовые крыши тоже являются разновидностью двухскатных конструкций, в основании такого типа кровли лежит трапеция. Мансарды под такими крышами просторные, с высокими потолками, а сам дом надежно защищен от ветровых нагрузок и обильных осадков. Однако вес конструкции и сложность ее реализации стали причиной не слишком большой популярности полувальмовых крыш.

Это только краткий перечень самых популярных конструкций, под которыми может располагаться мансарда.

Внимание! Чем больше угол наклона скатов, тем выше будет сама кровля, соответственно – понадобится больше строительных материалов на ее возведение

Обычная двухскатная крыша

Это самый простой вариант конструкции, который можно реализовать не только для новых домов, но и для тех, которые уже находятся в эксплуатации. Масса двухскатной кровли не очень большая, поэтому строительство мансарды не навредит дому, его несущим конструкциям и фундаменту (конечно, если сооружение возводилось с учетом строительных норм и расчеты выполнялись с запасом прочности).

Выглядит двухскатная кровля как равнобедренный треугольник, боковые грани которой наклонены под одинаковым углом к основанию. Как правило, угол наклона составляет 40- 50 градусов – такая высота кровли даст возможность обустройства мансарды с комфортной высотой потолков.

Важно! По строительным нормам мансардой считается помещение с высотой потолков от 150 см, при этом расстояние от конька до чердачного перекрытия должно составлять 250 см или больше

Стропила двускатной мансардной крыши, чаще всего, устанавливают по принципу висячей конструкции – когда стропильные балки опираются только на наружные несущие стены. Это дает большую нагрузку на фундамент и сами стены дома, поэтому рекомендуется укреплять стропила укосами, распорками и бабками, чтобы равномерно распределить распирающую силу.

Ломаная двухскатная кровля

Крышу со сложной геометрией, в разрезе имеющую форму пятиугольника, принято называть ломаной. Очень часто эту конструкцию используют именно для тех домов, которые планируется обустраивать мансардой.

Преимущество ломаной конструкции в том, что площадь мансарды под ней будет значительно больше, чем под обычной скатной кровлей, а высота самой крыши окажется даже меньше.

Делать крышу ломаной формы значительно сложнее, в одиночку здесь не справиться, нужно хотя бы две пары рук. Строительных материалов тоже потребуется больше, зато удастся построить полноценную комнату – мансарду с высотой потолков больше 200 см.

Устройство стропильной системы ломаной кровли с мансардой отличается от конструкции обычной скатной крыши: верхняя часть выполняется по принципу висячих стропил, а боковые элементы делаются наслонными – опирают стропила на вертикальные стойки.

Часто встречается устройство ломаной кровли с мансардой, когда все стропила являются висячими. В этом случае дом должен иметь центральную несущую стену с отдельным фундаментом. По линии конька устанавливают вертикальные стойки, нижняя часть которых будет переносить часть нагрузки на несущую стену и фундамент под ней.

Такой подход помогает существенно разгрузить дом и его элементы и сделать крышу более простой конструкции, без дополнения стропил распорками, стяжками и прочими элементами.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

Комбинированная крыша

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Фото мансардной крыши
