Стропила для двухскатной крыши своими руками + установка, крепление, шаг монтажа

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
На стойки укладывают коньковый брус, который к ним же и крепится.
Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нитиИсточник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типаИсточник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему

Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату

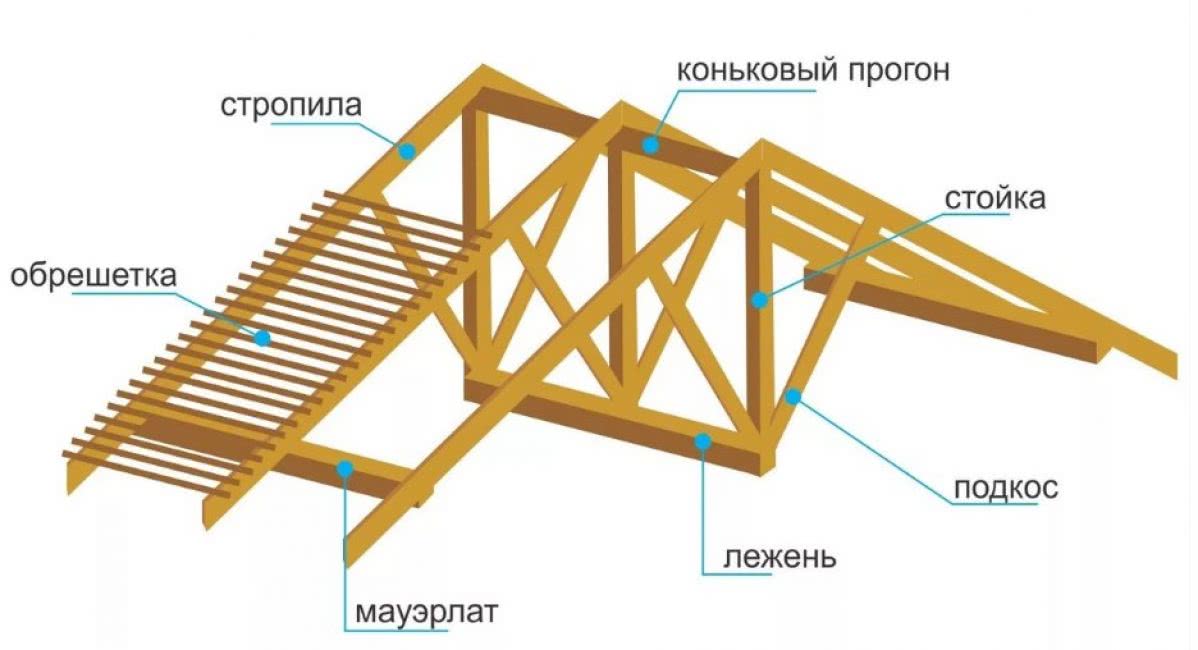

10 базовых составляющих конструкции двухскатной крыши

Конструкция, состоящая из двух плоских скатов, соединенных под углом наверху и опирающихся на стены, называется двухскатной. При монтаже с одного и другого торца остаются открытые проемы треугольной формы. В этих местах возводят фронтоны, переходящие в стену. Обычно такую конструкцию выбирают при строительстве малоэтажных зданий. Основными конструктивными составляющими крыши двухскатного типа являются:

Стропильная нога. Это брус из хвойных пород размером в сечении 5 х 15 или 10 х 15 см, создающий треугольный каркас 2-скатной крыши. Через этот элемент передается вся нагрузка от снежного покрова, ветра, кровли на мауэрлат. Располагают стропильные ноги на расстоянии 0,6 -1,2 м друг от друга. Длину их вычисляют по формуле: делят высоту конька на синус угла, под которым нога наклонена. Сечение выбирают по весу кровли, чем он больше, тем толще бруски.
Мауэрлат. Предназначен для равномерного распределения сосредоточенной нагрузки, создаваемой ногами стропил на несущие стены. Это своего рода фундамент для стропильной системы, выполненный из бруса или бревна, уложенного по периметру сооружения и прикрепленного к ним при помощи анкеров или стержней с резьбой. Когда постройка деревянная, то роль мауэрлата выполняет верхний венец. На стенах из другого материала делают бетонный пояс по периметру, а в него встраивают шпильки, на которые брус просто «надевают» и затягивают гайками.
Конек. Верхний горизонтальный элемент конструкции, соединяющий 2 ската. Образуется при стыковании стропильных ног. Его высоту определяют в зависимости от ширины дома и угла наклона кровли, зависящего от преобладающих погодных условий в конкретной местности. Если зимы всегда снежные, то скаты должны быть крутыми, при сильных ветрах следует делать крышу более пологой. В умеренном климате оптимальный угол — от 35 до 45 градусов. Чтобы определить высоту, ширину дома делят на 2, если конек находится по центу. Результат умножают на тангенс угла, под которым наклонена кровля.
Кобылки. Эти элементы присутствуют в конструкции не всегда — только в том случае, когда длины стропильных ног не хватает для образования свеса кровли. Они продолжают стропильную ногу на необходимую длину, но сечение у них несколько меньше, чем у основного элемента. Использование кобылок снижает трудоемкость монтажных работ при устройстве стропильной системы.
Лежень. Квадратный брус, лежащий на внутренней нагруженной стене. Его функция — равномерно распределять вес, создаваемый кровельными стойками. Используют для этой цели брус сечением 10 х 10 или 15 х 15 см.
Свес. Обязательный элемент, выступающий за пределы стены минимум на 400 мм и защищающий стены от дождя.
Затяжка. Элемент, завершающий вершину треугольника, образованного стропильными ногами и не дающий ему разъехаться.
Стойки. Брусья квадратного сечения (10 х 10 см или 15 х 15 см), установленные вертикально и передающие нагрузку на внутреннюю стену от конька.
Обрешетка. Горизонтально расположенный элемент, дополнительно скрепляющий и объединяющий в целостную конструкцию, стропильные ноги и передающий им нагрузку от кровли. Устраивают обрешетку из досок или обрезного бруса. Применяют и влагостойкую фанеру, но только при использовании мягкого кровельного материала.
Подкосы. Передают нагрузку на несущие конструкции от стропильных ног. Подкосы совместно с затяжкой образуют фермы, выдерживающие значительные нагрузки при самых больших пролетах.

Разновидности стропильных систем двухскатной крыши

Как сделать двускатную крышу своими руками: пошаговая инструкция

Сборка простого перекрытия не вызовет затруднений у начинающего мастера, хоть немного знакомого с плотницким делом. Помогут смонтировать двухскатную крышу своими руками чертежи, фото и пошаговые инструкции поэтапного строительства. Монтаж включает сборку мауэрлата, ферм и обрешётки, гидро- и теплоизоляционные работы, укладку покрытия, подшивку свесов. Перекрытие должно служить долго, значит, его делают с запасом прочности, который обеспечит безопасность и долговечность.

Укладка мауэрлата

Изготавливают элемент из бруса или бревна, обрезанного с одной стороны. Укладывают его строго по горизонтали, а отдельные участки сращивают по длине косым или прямым замком. В углах соединяют «в полдерева» или «в лапу». К стенам его крепят проволокой, арматурой, закладными элементами или анкерами. Вариант фиксации зависит от способа возведения здания. Независимо от выбранного типа крепления, оно должно обеспечивать полную неподвижность.

Монтаж конькового бруса

Элемент опирают на противолежащие фронтоны здания. До начала монтажа подготавливают места укладки бруса, очищают их от строительного мусора и проверяют горизонтальность отверстий. Края прогона обматывают гидроизоляционным материалом для увеличения срока его службы и всего узла в целом. После укладки бруса ещё раз проверяют его горизонтальность. В случае отклонения от нормы под края устанавливают прокладки. Обязательно необходима проверка параллельности конька срезу стен. Закрепляют прогон только после его выставления.

Устройство висячей стропильной системы

Подвесная двухскатная крыша своими руками — простой способ пошагового монтажа. Возводят её в чёткой последовательности:

https://youtube.com/watch?v=PyK33VAJTQ8

Обустраивают мауэрлат.
По длине опорного бруса делают разметку, где будут располагаться фермы.
Собирают вне здания арки из стропил, затяжек, ригелей.
Поднимают и устанавливают элементы в заданное положение, начиная с боковых. Каждый фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
Натягивают маркеры по нижней и верхней точке между крайними фермами. По ним выставляют средние фрагменты.
Закрепляют фермы или арки коньковыми досками, контролируя шаг.

Если между несущими стенами больше 6 м, висячие узлы усиливают стойками.

Крепление обрешетки

Укладку финишного покрытия выполняют на обрешётку. Кроме того, она усиливает каркас, придает ему устойчивость и жесткость. Делают её решётчатую или сплошную. В первом случае набивают доски либо бруски, во втором — листы фанеры, ДСП или OSB. Вариант зависит от вида гидроизоляционного материала и наличия теплоизоляции. Для обустройства утеплённого чердака потребуется монтаж контробрешётки.

Покрытие крыши

После окончания подготовительных работ приступают к настилу покрытия. Способ укладки и последовательность зависит от выбранного материала и рекомендаций производителя. В общем случае начинают работу с центра нижнего края свеса. В процессе монтажа постоянно контролируют параллельность отдельных листов коньку и фронтонам. После настила покрытия обустраивают вентиляцию, подшивают свесы и устанавливают водоотливы.

Тем, кто не знает, как возвести двухскатную крышу своими руками, поможет пошаговое видео процесса. Соблюдение строительных норм и выполнение расчётов позволит сделать перекрытие самостоятельно без привлечения наёмных специалистов.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

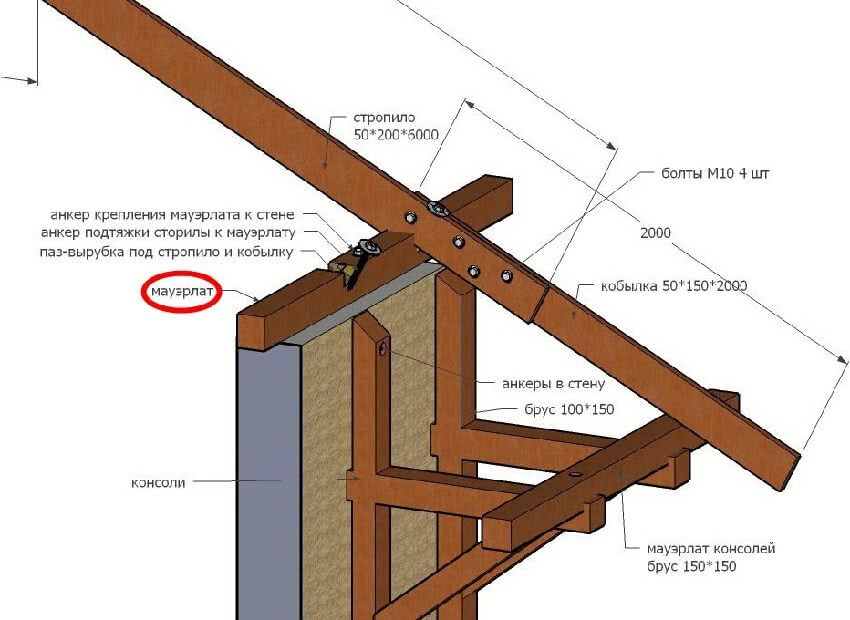

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

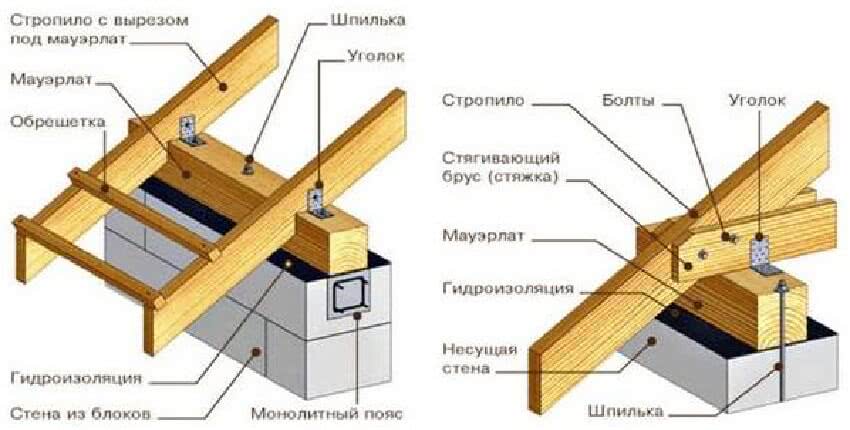

Схема крепления мауэрлата к стене

Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

3 м – 40 на 150 мм;
4 м – 50 на 150 мм;
5 м – 50 на 175 мм;
6 м – 50 на 200 мм.

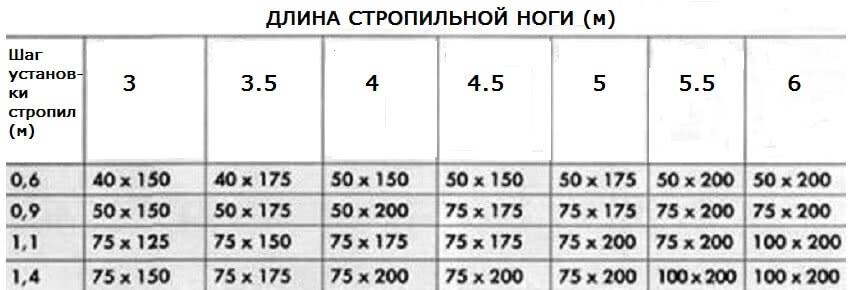

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

С зарубкой;
без нее.

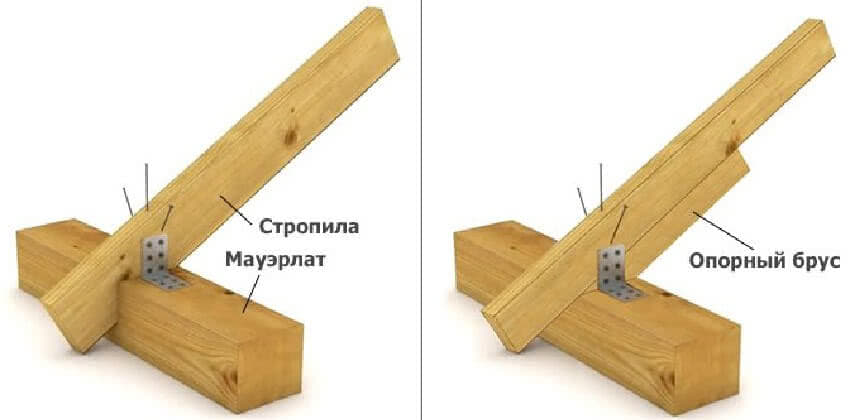

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

На скобы (для деревянных построек);
При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
Легкость и доступность обслуживания в любое время года.
Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
Возможность обустройства мансарды.
Более качественная гидро- и теплоизоляция.

Типы двухскатных классических крыш

Типы двухскатов

Если с принципиальным устройством всё понятно, то по конкретным решениям нужно ещё разбираться. Здания бывают разнообразные, и для каждого требуются конкретные решения. Различных схем существует очень много, но все их можно разделить на два типа по одному критерию: крепление конька. Рассмотрим их более подробно.

Система наслонных стропил

Наслонная система

Следует сразу отметить, что эта конструкция любима кровельщиками за её надёжность и простой монтаж.

Основа для крепления стропильных пар в этой системе являются маурлаты и коньковый прогон, который устанавливается на вертикальные балки, которые в свою очередь крепятся на лежень.

Таким образом, получается следующая картина – каждая пара стропил крыши жёстко крепится в трёх местах: два узла на маурлатах и одно на коньковом прогоне. Получается очень крепкая конструкция, с отличным запасом прочности.

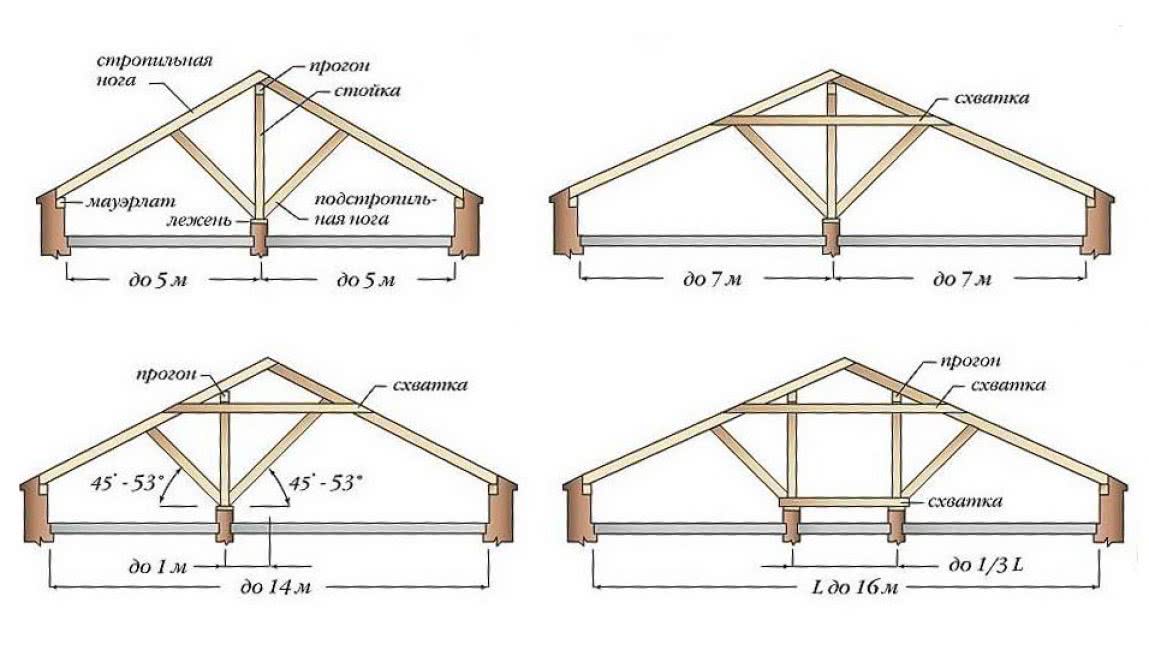

В зависимости от длины стропил и угла наклона скатов конструктив может дополняться усиливающими элементами: затяжками, ригелями, подкосами, подстропилами и т.д. Также при отсутствии в здании капитальной внутренней перегородки в качестве лежня допустимо использование потолочной балки.

Висячая стропильная система

Наслонная система

Принципиальное отличие от наслонной системы является то, что в качестве опоры для стропил только маурлаты, т.е. деревянные брусья, жёстко зафиксированные на торцах внешних стен дома. Вверху, на коньке у стропил опоры нет, они лишь сколачиваются между собой, и как бы “висят” в пространстве, – это и является определяющих критерием данной технологии.

Эта система используется при возведении небольших по ширине зданий, как правило, это не более 7-8 метров. При увеличении этих значений при этой технологии потребуется устанавливать дополнительные элементы – ригели и затяжки, которые в некоторой степени будут преобразовывать силы давления на внешние стены и более равномерно распределяют нагрузку.

Чем больше ширина здания, тем большим количеством усиливающих элементов будет оснащена кровля. На схеме выше наглядно показано отношение ширины укрываемого пролёта к количеству дополнительных деталей.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Разновидности конструкций двускатных крыш

Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.

Простая равносторонняя двускатная конструкция

Простейший вариант двускатной крыши – симметричные скаты

Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.

Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.

Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.

Простая асимметричная двускатная конструкция

Очень интересно смотрятся дома с асимметричной двускатной крышей

Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.

Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.

К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.

Ломаная двускатная конструкция

Один скат «изломан» чтобы перекрыть пристройку сбоку дома

Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.

Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.

Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения

Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.

Классификация стропильных систем по способу опирания

Конструкция может быть классифицирована по двум признакам. Первый из них — способ опирания несущих элементов. Двускатная стропильная система крыши дома в этом случае включает следующие виды:

с наслонными стропилами;
с висячими стропилами.

Виды двускатной крыши с наслонными и висячими стропилами

Устройство кровли с использованием наслонных стропил предполагает их опирание в двух точках. Конструкция в этом случае позволяет избежать возникновения серьезного распора. Чтобы сделать монтаж своими руками потребуются следующие основные элементы:

стропильные ноги;
мауэрлат;
ригель;
промежуточные стойки и подкосы при большом пролете несущих балок;
обрешетка и контробрешетка;
накладки упорные бруски.

В верхней точке монтаж предусматривает опирание на ригель. Установка также предусматривает опору в нижней точке — мауэрлат. Собрать такую конструкцию для дома своими руками можно только в двух случаях:

Варианты сборки наслонной системы двускатной кровли

Наслонная система возможна, если расстояние между фронтонами не большое. То есть такой монтаж подойдет для небольшого дома своими руками. Наибольшая длина строения, которая позволяет выполнять устройство деревянного ригеля без дополнительных усилений — 6 м. При больших пролетах потребуется в качестве ригеля устанавливать металлические балки. При использовании деревянного бруса необходимо будет предусматривать промежуточные стойки, которые располагают в среднем через 2 метра. Избежать этого можно только при использовании в качестве ригеля клееного бруса достаточно большого сечения. В этом случае становится невозможной свободная планировка пространства — стойки посередине помещения убрать нельзя.
Второй вариант, когда возможен монтаж наслонной системы двускатной кровли своими руками — это наличие стены в середине дома. Устройство в этом случае предусматривает, что брус, на который будут опираться стропила в верхней точке, передаст нагрузку на внутреннюю стену. В этом случае несущая конструкция не должна быть спутана с перегородкой. Перегородка опирается на перекрытия, а установка стены дома своими руками предполагает ее опирание непосредственно на фундаменты. Такое устройство подойдет для зданий с достаточной шириной, где есть смысл устанавливать стеновое ограждение посередине.

Второй вариант — висячие стропила. Они более сложны в расчете, но позволяют устройство в подкровельном пространстве дома свободной планировки. Конструкция предполагает отсутствие опорного деревянного или металлического бруса в верхней части. Монтаж предполагает опирание стропил только в нижней точке. В верхней части несущие балки надежно соединяются между собой. Установка такой системы напоминает ферму

Конструкция работает на распор, поэтому важно предотвратить чрезмерную горизонтальную нагрузку на стены дома. выполнить это можно с выполнением следующих мероприятий:

устройство монолитного пояса по обрезу стен;
необходимо сделать надежное закрепление мауэрлата двускатной кровли к стене дома своими руками;
для устранения распора устанавливается схватка.

Монтаж висячей стропильной системы

Схватка или стяжка становится одним из значимых элементов двускатной кровли дома. Она предотвращает разращение стен под действием распора. Можно выделить следующие виды схваток:

расположенные в уровне перекрытия мансарды;
расположенные в уровне потолка мансарды.

Стоит отметить, что второй вариант обеспечивает меньшую надежность, поскольку, чем выше выполнен монтаж элемента, тем сильнее стропила оказывают на него воздействие. Если схватка получается слишком длинной, необходимо сделать ее усиление своими руками. Для этого производится монтаж дополнительных элементов двускатной кровли дома — подвесок. Они соединяют конек с серединой затяжки, чем предотвращают ее провисание.

Стропильная система двухскатной крыши с висячими стропилами позволяет выполнить монтаж с предварительной сборкой ферм на земле, после чего поднять их на крышу и сделать закрепление.

Такой вариант подойдет только при наличии подъемной техники, поскольку готовые двускатной кровли дома станут слишком габаритными и тяжелыми для подъема своими руками.

Разновидности конструкций висячих стропил

Различают следующие типовые конструкции висячих стропил:

Трехшарнирная треугольная арка

Висячие стропила с затяжкой выполняются в форме замкнутого треугольника. В такой системе на изгиб работают стропила, а затяжка работает на растяжение. Минимальная высота подъема конькового прогона составляет не менее 1/6 длины арочного пролета. Такую конструкцию применяют для мансардного чердака, где на затяжку возлагается роль чердачного перекрытия. Для того чтобы уменьшить изгибающий момент, концы стропильных ног упирают с эксцентриситетом (небольшое смещение, расстояние) относительно их продольных осей.

Треугольная трехшарнирная арка с бабкой или подвеской

При длине пролета более 6 метров становится проблематичным использование цельного бруса, также возникает существенный прогиб от собственного веса затяжки. В таком случае, её подвешивают к коньку, а подвеску изготавливают деревянной и называют бабкой, либо железной и называют тяжем. Необходимая длина затяжки достигается путем состыковки более мелких элементов, которые крепятся на хомуте подвески при помощи косого или прямого сруба и болтов.

Наиболее распространенная ошибка при устройстве подвески – это ее инсталляция по схеме стоек с упором на затяжку и карнизный узел. Принцип работы подвески основан на растяжении, а стойки на сжатии. Поэтому низ подвески (бабки) не должен достигать затяжки. Подвеска (бабка) должна висеть на карнизном угле и крепиться к затяжке при помощи деревянных накладок, гвоздей и болтов.

Треугольная трехшарнирная арка с приподнятой затяжкой

Висячие стропила с приподнятой затяжкой часто применяют при использовании чердачного помещения под мансарду. В такой схеме затяжка крепится не внизу стропильных ног, а продвигается вверх и чем больше высота подъема затяжки, тем большее растягивающее напряжение она испытывает. В мансардном помещении такая затяжка играет роль балки потолочного перекрытия и не несет на себе полезной нагрузки. Эта затяжка может быть защищена от провисания с помощью установки подвески.

Треугольная трехшарнирная арка с ригелем

В этой схеме нижний опорный узел меняется с ползуна на шарнирно неподвижную опору. Стропильная нога делается с врубкой в мауэрлат, что делает всю арку устойчивой конструкцией. В такой системе приподнятая затяжка меняет направление своей работы с растяжения на сжатие и называется ригелем.

Треугольная трехшарнирная арка с подвеской и подкосами

С увеличением длины стропил возрастает и их прогиб. Для предотвращения прогиба стропила подпирают подкосами. Так как, в отличие от наслонной системы, низ подкосов упереть просто некуда, то их упирают в бабку. Получается достаточно прочная конструкция с круговой передачей нагрузок: стропила давят на подкосы, подкосы растягивают подвеску, подвеска тянет вниз верхушку стропил и коньковой прогон, подкосы сжимаются стропилами.

Карнизный узел (место соединения стропила с затяжкой) имеет несколько вариантов реализации: ортогональная лобовая врубка (с одинарным или двойным зубом), пластинчатое и дощатое крепление.

Функциональные особенности двухскатной крыши

Конструкция крыши двухскатного типа состоит из несущих элементов (мауэрлат, стропильная система) и ограждающих (кровля). Двухскатная крыша (щипцовая) имеет две кровельные поверхности, расположенные под определенным наклоном к наружным стенам здания, что обеспечивает естественный сток влаги от талого снега и дождевых вод. Согласно СНиП, угол наклона такой кровли должен составлять более 5°.

На выбор угла уклона скатов крыши влияет :

тип материала финишного покрытия;
архитектурные особенности строения;
климатические условия района строительства.

Строительство двухскатной крыши с большим углом наклона обычно практикуется при условии использования относительно легких кровельных материалов и в регионах без большой ветровой нагрузки, так как скатная крыша здания представляет собой парус. Кроме того, крутая скатная крыша – практичный вариант для местности с большим количеством осадков – с нее быстро и успешно отводится дождевая влага, а накопившийся снег съезжает вниз под собственным весом.

Пологие кровли испытывают минимальную ветровую нагрузку, но при этом очень чувствительны к снеговой. Чтобы избежать разрушения конструкции под нагрузкой от снежных масс, в зимний период крышу следует регулярно очищать.

В частном строительстве чаще всего возводятся двухскатные крыши с углом наклона от 35 до 60°. Это оптимальный вариант с точки зрения соотношения устойчивости крыши к атмосферным нагрузкам и разумных затрат на материалы для монтажа стропильной системы, а также обустройства кровельного пирога.

Монтаж двухскатной крыши начинается с установки мауэрлата или балок перекрытий, в зависимости от выбранного типа стропильной системы. Мауэрлат выступает в качестве фундамента для кровельной конструкции. Именно он позволяет равномерно распределять нагрузку (вес самой стропильной системы, снеговая и ветровая нагрузка, вес людей, обслуживающих кровлю), передавая ее на строительные конструкции сооружения.

Мауэрлат представляет собой брус из хвойных пород древесины сечением 150×150 мм (чаще всего). При возведении двухскатной крыши он монтируется на две параллельные стены. Если проектом предусмотрен монтаж наслонных стропил с коньковым прогоном на опорах, то брус мауэрлата также следует уложить на среднюю несущую стену.

При строительстве деревянных домов мауэрлат не монтируется – это элемент для укладки на строительные конструкции из кирпича, пенобетонных блоков и другого материала. На небольших постройках мауэрлат можно крепить к стенам при помощи кованой проволоки, вмурованной в кладку. При возведении дома практикуется обустройство монолитной балки с установленным крепежом.

Для выполнения балки в верхней части стен монтируется деревянная опалубка, крепятся металлические прутья арматуры (минимум 2 пары параллельных линий, одна над другой). При помощи проволоки к арматуре прикрепляются шпильки или анкера

Важно установить их с шагом не более 1 метра, строго вертикально. Подготовленная опалубка заливается бетоном

Длина шпильки диаметром около 14 мм определяется исходя из толщины монолитной балки, толщины бруса мауэрлата плюс одного или двух слоев гидроизоляции из рубероида. При этом при укладке мауэрлата шпильки должны быть выше его поверхности минимум на 3 см, чтобы была возможность закрепить брус при помощи гаек с широкими шайбами.

При подготовке к устройству монолитной балки следует заранее определить место установки крепежа для мауэрлата. Брус может укладываться строго по оси балки либо со сдвигом к внутренней или внешней стороне стены. Чтобы закрепить мауэрлат, следует выполнить отверстия под шпильки.

Мауэрлат монтируется не менее чем в 5 см от наружного края стены.

Если кровельный каркас планируется выполнить из металлических элементов, в качестве мауэрлата может выступать швеллерный или двутавровый металлопрофиль.

Стропильная система с висячими стропилами может устанавливаться без мауэрлата. В этом случае нижние части стропильных ног крепятся к балке перекрытия, которая укладывается поперек стен. Балка выступает в качестве затяжки и обеспечивает жесткость стропильной фермы. Строительство двухскатной крыши по такому принципу обычно используется при возведении строений с небольшим пролетом, чаще всего из бруса или бревна. Опорные балки не рекомендуется монтировать на стены, выложенные из штучных материалов, так как точечная нагрузка может разрушить строительные конструкции.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
