Крыша для бани односкатная

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной

Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

• встык;
• внахлест;
• с вырезом пазов.

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Устройство: конструкция

Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов — наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли — у каждого из них есть свои ограничения по допустимому углу наклона поверхности.

Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное — снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее — осадки или ветра.

низкая часть была повернута навстречу основному и самому сильному ветру данной местности.

Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).

Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат — это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.

Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.

ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра.

Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.

Хорошо подойдет для стропил доска 50Х150

А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.

Стропила или стропильные ноги — это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.

Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто — для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное — равное расстояние между соседними стропилами.

Сечения используемых материалов для стропил таковы:

• бревно/брус — минимум 12 см;
• пластина — мин. 7 см;
• доска — мин. 4 см.

Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м — делается один подкос, если 6-9 м — два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?

Сечения подкосов тоже стандартные:

• бревно — от 10 см;
• брус — от 8 см по стороне сечения;
• доска — спаренная от 25х150 мм.

Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.

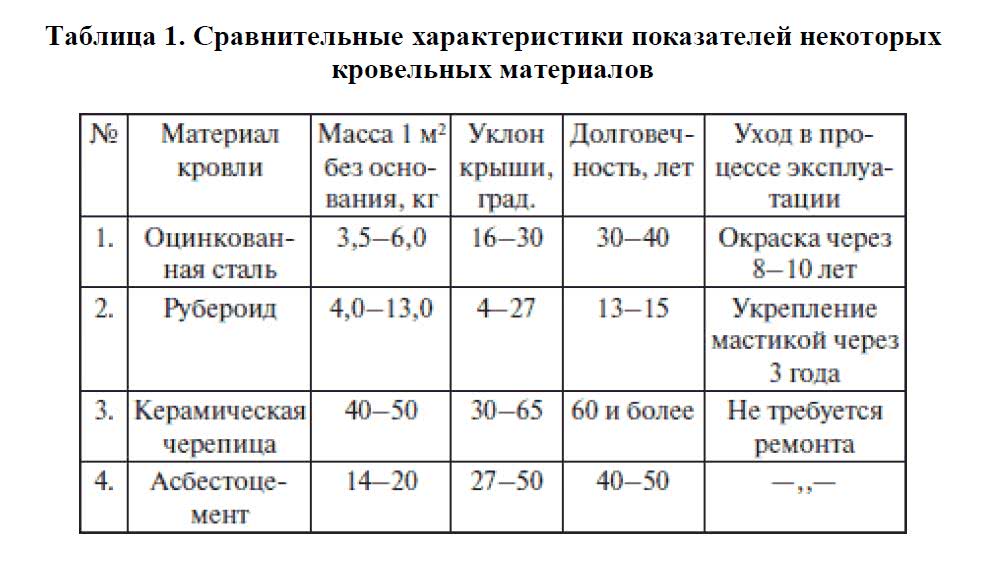

Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».

Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.

Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли. Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата

Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;

Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;

Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

• Монтаж мауэрлата;
• Установка балок для перекрытия и ног подстропильных;
• Оборудование стропильной системы;
• Монтаж обрешетки;
• Последовательный монтаж слоев кровельного пирога;
• Внешнее покрытие.

ОСТОРОЖНО! При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли. Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Монтаж двускатной крыши бани

Стропильная система щипцовой кровли подразумевает использование висячих или наслонных стропил. Если установка двускатной крыши выполняется на бане, сруб которой имеет внутреннюю несущую стену, проще использовать наслонные стропила. Такая конструкция может быть без особых усилий выполнена своими руками.

Стропильные ноги наслонной системы верхними концами крепятся к коньковому прогону. Чтобы расположить данный элемент строго в горизонтальной плоскости, необходимо поставить опорные стойки, проверить их расположение и высоту. В первую очередь, выполняется установка стоек на фронтальных стенах, а затем по горизонтально натянутому шнуру проверяется правильность установки остальных элементов. Наслонные стропила крепятся гвоздевым соединением к коньковому прогону. Нижняя часть упирается в мауэрлат, верхний венец сруба или опорную балку. Чтобы предотвратить смещение стропильной ноги, необходимо сделать врубку или ставить подшивной брус. Металлические уголки предотвратят боковое смещение стропил .

Чтобы сделать каркас крыши, используя висячую систему стропил, необходимо изготовить несколько стропильных ферм и поставить их на стены. Размер конструкций зависит от угла наклона скатов и длины пролета. Стропильные ноги соединяются попарно с креплением в коньке, которое обычно выполняется встык (с применением накладок из металла или дерева), методом врубки или внахлест с болтовым соединением. Сделать висячие стропильные фермы жесткими и снизить распорные нагрузки на стены позволяют затяжки и ригели – горизонтальные перемычки.

В случае, если каркас бани представляет собой свежий сруб, стропила рекомендуется ставить на скользящие опоры и использовать шарнирное крепление в коньке. В процессе усадки коробка сооружения меняет свои геометрические размеры, что может привести к деформации крыши. Если поставить специальные металлические крепежные элементы, стропильные ноги получат определенную степень свободы, что позволит избежать изменения формы и размера кровли. В верхней части стропила соединяются болтом или с использованием специальной шарнирной металлической пластины. Следует учитывать, что повышенная влажность и температурный режим бани существенно сказываются на интенсивности и количестве циклов сжимания-расширения деревянных конструкций постройки, включая стены и стропильную систему.

Перед тем как ставить стропильную конструкцию своими руками, обустраивая крышу бани, важно выполнить необходимые расчеты и определить размер всех элементов системы. Если постройка имеет стандартные размеры и конфигурацию, можно воспользоваться унифицированными данными из справочных таблиц или онлайн калькулятором

Подробная видео инструкция поможет определиться с выбором технологии монтажа, чтобы собрать и установить надежный каркас крыши.

Стропильная система

Совокупность деревянных элементов, поддерживающих форму крыши, называют стропильной системой. Она состоит из стропильных ферм, каждая из которых имеет форму равностороннего треугольника, основание его равно ширине бане, а катеты представляют собой стропила. Треугольник – наиболее стойкая геометрическая фигура, поэтому каркас крыши выдерживает значительные нагрузки. Для сооружения двухскатной крыши используют два типа каркасов:

Висячие, стропила которых верхушками упираются друг в друга, а нижними крепятся к мауэрлату. Единственной опорой для них являются внешние несущие стены. Стропильный каркас висячего типа испытывает два типа нагрузок: на распирание и на прогиб. Чтобы снизить распирающее действие, которое оказывают стропила на сруб бани. используют различного рода затяжки. Чтобы ликвидировать прогиб монтируют подкосы. Этот вариант подходит для небольших построек, в которых нет внутренней несущей перегородки. Своими руками перекрыть баню большой площади таким образом достаточно сложно.

Наслонные, стропила которых помимо внешний несущих стен имеют опору в виде внутренних. В зависимости от планировки в бане может располагаться 1 или даже 2 капитальных стены, которые могут послужить поддержкой для стропильного каркаса. На них укладывают лежни и устанавливают стойки, подпирающие стропила под коньком или в серединной части ноги. Этот вариант подходит для сооружений большой площади.

Обратите внимание! При определении состава стропильного каркаса учитывают его собственный вес, массу чердачных перекрытий и сезонную снеговую нагрузку. Толщину стропил определяют в соответствии с длиной ската, шириной шага между ногами и типом кровельного материала

Чтобы крыша служила дольше, следует оставить небольшой задел прочности, который предотвратит поломки в экстремальные погодные условия.

Сооружение крыши – процесс технически сложный, поэтому при строительстве своими руками важно досконально следовать рекомендуемой технологии. Монтажные работы выполняют в сухую погоду, чтобы сохранить сухими элементы стропильного каркаса

Из инструментов потребуется болгарка, лобзик, шуруповерт, дрель, строительный степлер. Сборку выполняют в следующем порядке:

1. В первую очередь стены, на которые укладывают мауэрлат, гидроизолируют рубероидом, сложенным в 2-3 раза. В мауэрлатном брусе продлевают отверстия под крепления. В качестве крепежа используются металлические шпильки или анкерные болты. Если сруб бани выполнен из бревна или бруса, мауэрлат заменяют собой верхние венцы, которые укрепляют между собой металлическими скобами.
2. Начинают сборку стропильных ферм. Ноги скрепляют между собой с помощью металлической накладки, выверяя угол между ними по уровню, приколачивают затяжку. В первую очередь устанавливают крайние фермы, приколачивая к мауэрлату гвоздями. Между ними натягивают веревку, по которой можно легко проверить правильность расположения остальных ферм. Чтобы конструкция сохраняла вертикальное положение до установки обрешётки, ее подпирают временными укосами.

Установка стропильных ферм

Поверх стропил расстилают полосы гидроизоляционного материала, нахлёстывая одну на другую, чтобы защитить швы от проникновения влаги. Фиксируют гидроизоляцию с помощью степлера или гвоздей. Чтобы создать между гидроизоляцией и кровельным материалом вентиляционный зазор, вдоль стропил крепят рейки контр-обрешетки.
Обрешетку из досок 50х150 мм прибивают гвоздями к стропильным ногам с шагом 10-15 см. Если кровельный материал имеет большую массу или не держит форму самостоятельно, обрешетку сооружают из влагостойкой фанеры.

Поверх обрешетки происходит настил кровельного материала. Технология укладки зависит от выбранного типа покрытия. Обязательно листы и полосы укладывают с учетом нахлеста 15-20 см. Чем меньше уклон ската, тем больше должен быть нахлест.

Настил кровельного покрытия

В последнюю очередь крыша оборудуется водостоком, софитами зашиваются свесы, фронтоны утепляют и облицовывают.

Важно! Так как баня предполагает наличие отопительного прибора, то заключительный этап строительства крыши — выведение дымоходной трубы. Она должна располагаться на расстоянии 30-50 см от конька и возвышаться над ним на 50-100 см

Как рассчитать угол наклона двускатной крыши для бани

Углом наклона крыши с двумя склонами в строительстве бани необходимо понимать градус между горизонтальным уровнем, который совпадает со стеной и линией стропильной ноги.

В зависимости от угла наклона, крыши подразделяются на следующие виды, указанные в таблице:

Классические двускатные крыши выполняются под углом 45 °

Важно понимать, что подобная конструкция нуждается в надежном креплении, так как она не предназначена для любой местности. Наиболее распространенный вариант наклона кровли составляет 0-45 °

Внимание! Нередко владельцы бань устанавливают уклон «на глаз». Но это рискованно, так как может привести к преждевременному износу

К тому же подобный подход к строительству не позволяет правильно рассчитать стоимость материалов, а также произвести оптимизацию полезной площади в подкровельном пространстве.

Для надежного проектирования конструкции бани с двускатной крышей особое внимание нужно уделить выбору уклона. При этом нужно учесть ряд факторов:

1. Какие материалы выбраны для кровли. Для рубероида и других рулонных покрытий минимальный угол наклона должен составлять не меньше 25 °. Для мягкой кровли из битума – не более 15, для шифера – не менее 20, а для черепицы – от 22 °.
2. Как будет использоваться подкровельное пространство. Если планируется создание чердака, то оптимальный склон будет в диапазоне 30-45 °.
3. Каков показатель среднестатистической снеговой нагрузки. Если обильные снегопады не редкость в районе строительства, чтобы понизить вероятность обрушения, необходимо устанавливать кровлю под углом 35-40 °.
4. Какие ветровые метеоусловия присущи для местности, на которой будет стоять баня. Если строение будет находиться на открытой территории с сильным ветром, угол конструкции должен быть снижен, чтобы обезопасить баню от срыва кровли. Но и слишком маленький уклон способен привести к отрыву стропильной системы. Поэтому, оптимальным вариантом считается угол в 30-42 °.

Расчет уклона крыши для бани можно рассчитать при помощи высоты конька и ширины фронтона по формуле:

Вк=Шф/3

Где:

Вк – высота до конька крыши, м;

Шф – ширина стены бани, м.

Например:

Если ширина стены составляет 9,50 м, то высота конька будет составлять:

Вк = 9,5 м /3 = 3,17 м

Tg угла наклона = Вк/(Шф/2) = 3,17/4,75 = 0,667

При помощи таблицы Брадиса необходимо найти значение тангенса угла. Или для этих целей можно использовать инженерный калькулятор. Его значение будет равно 34 °.

Этому способу расчета более 50 лет. Многие кровельщики до сих пор используют этот способ при проектировании крыши.

Выбор типа крыши

Эстетическая сторона вопроса при выборе типа крыши для бани стоит на последнем месте. На передний план выходят практические свойства. Чтобы создать прочную конструкцию, при определении вида крыши учитывают следующие факторы:

• климатические условия региона, где будет строиться баня;
• параметры ветровой и снежной нагрузки;
• материал стен и габариты коробки;
• мощность фундамента и характеристика почвы.

Изучить все показатели и составить проект рекомендуется до начала закладки фундамента, чтобы опорная конструкция выдержала вес кровли.

Разновидности крыш способны удовлетворить самые взыскательные требования. Одним важен простой монтаж, другие ценят внешнюю привлекательность. В обоих случаях вершиной требований выступают эксплуатационные характеристики кровли. В большинстве случаев при обустройстве бань предпочтение отдают привычным формам в виде односкатной и двускатной конструкции. Баня с ломаной крышей встречается крайне редко ввиду сложности монтажа.

Характеристика односкатной крыши

Небольшие расходы на обустройство – ключевое преимущество данного вида кровли. Это касается материальных, трудовых и временных затрат

Баня с односкатным видом крыши отбрасывает меньше тени, что важно в условиях компактного участка

Практичность односкатной крыши по достоинству оценят в местности с сильными ветрами. Баня с такой кровлей обладает меньшей парусностью. Среди недостатков строения отмечают проблему задержки осадков. Дополнительная нагрузка на кровлю сокращает период ее эксплуатации по сравнению с другими видами конструкций.

Односкатная крыша для бани проектируется с уклоном не менее 40 о по отношению к линии горизонта. Важным моментом является также выбор кровельного покрытия. Простой вид бани представлен на фото далее:

Особенности двускатной конструкции

Более привлекательный вид имеет баня с двускатной формой кровли. Подобная конструкция позволяет оформить чердачное помещение и использовать его в хозяйственных целях. Двускатный вид кровли обеспечивает беспрепятственный сход осадков

Но здесь важно грамотно подойти к выбору параметров и найти золотую середину. Существует прямая зависимость между изменением уклона и ростом ветровых нагрузок

Баня с двускатным видом крыши характеризуется большими затратами на обустройство, нежели односкатная конструкция. Но подобная форма более привычна для взора и практична в процессе эксплуатации бани

Наличие чердака особенно важно при пользовании баней в зимний период. Он служит своеобразной прослойкой и сохраняет тепло

Поэтому стоит заранее побеспокоиться о формировании в бане кровельного пирога, куда обязательно входит теплоизоляционный материал.

Внушительные размеры бани позволяют обустроить вместо чердака мансарду, которая станет временным пристанищем для поздних гостей. Вместо двускатной формы, для мансарды лучше подобрать соответствующий вид крыши.

Баня с двускатным видом крыши представлена на фото:

https://youtube.com/watch?v=DLiRy5u6VUc

Стропильная система для двухскатной кровли

Конструкция состоит из ряда последовательно установленных стропильных ферм с равнозначными геометрическими параметрами. Служит она основой для последующей укладки кровельного материала с сопутствующими элементами утепления, а также гидро и пароизоляции.

Желающим выяснить, как сделать крышу бани с двумя конгруэнтными не слишком высокими скатами, готовая к установке ферма напомнит равнобедренный треугольник. В зависимости от конструктивной сложности и величины расстояния между пролетами простой равнобедренный треугольник дополняется накладками, подкосами, затяжками, опорными вертикальными балками и другими деталями. Перечисленные дополнительные элементы необходимы для формирования жестких связей. Сборку стропильных ферм можно выполнить, не поднимаясь на верхнее перекрытие. Тем, кто решает, как построить крышу бани, должно быть понятно, что удобнее и безопаснее сколотить составляющие стропильной конструкции на земле. Правда, затем их нужно будет поднять наверх с помощью бригады работников или подъемного крана, за использование которого нужно платить. Деньги или безопасность с комфортом оставить в приоритетах, решает владелец.

Опытные строители советуют сначала сделать шаблон, форму которого будут с точностью повторять все стропильные фермы. Для изготовления шаблона верхние концы двух стропильных ног соединяют единственным гвоздем. Затем устанавливают противоположные концы стропил в точку будущей опоры и фиксируют положение ригелем – поперечной перекладиной. Обычно ригель врубается в полдерева или фиксируется шурупами.

Сборку стропильной системы для крыши бань производят на месте установки. Начинают с монтажа двух фронтальных ферм, между которыми натягивают своеобразный ориентир – монтажный шнур, проходящий по линии конька. Оптимальный шаг установки 1,2 м с вариантами в сторону уменьшения или увеличения.

Подробнее про двускатный вариант крыши читайте на сайте «Кровельный Гид«.
