Как правильно штробить стены под проводку: пошаговое руководство

Оглавление

Лучшие профессиональные инструменты

Главное отличие профессиональных штроборезов от бытовых – способность выдерживать постоянные высокие нагрузки. Благодаря этому они могут работать в течение 60 минут без перерыва.

Makita SG 1250

Один из любимых инструментов электриков, занимающихся ремонтом квартир. Благодаря оборотистому движку и продуманной системе отведения пыли бороздорез Макита вырезает аккуратную канавку в гипсокартоне, кирпиче и ракушечнике. Из приятных для мастера опций необходимо выделить виброгасящую регулируемую рукоять и систему плавного запуска.

Достоинства

Недостатки

Укомплектован алмазными дисками. Высокая стоимость.
Хорошее пылеудаление. Из-за небольшой мощность не подходит для крупных объектов.
Высокая мобильность. Часто выходит из строя предохранительная муфта на якоре.
Автоматическая подстройка скорости вращения. Не предусмотрена возможность опускания штробы до пола или потолка (не доводит 20 см).

Bosch GNF 35 CA

Мощный и компактный аппарат, способный справиться с материалом любой прочности. Но использовать его удобнее всего по чистому бетону. При работе со штукатуркой образуется большое количество пыли, не попадающей в патрубок. Хорошо подходит для прокладки кабеля в плиточных полах.

Достоинства

Недостатки

Надежность. Дорогой в обслуживании.
Качество сборки. Сильно пылит.
Аккуратный и точный рез. Неудобная кнопка включения.
Из-за нехватки мощности часто срабатывает система защиты.

Metabo MFE 65

Мощный штроборез Метабо предназначен для профессиональной работы с любыми материалами: керамзитобетоном, кирпичом, пеноблоком, армированным бетоном, напольная плиткой, камнем. При использовании 1 диска может выполнять функции болгарки.

Достоинства

Недостатки

Высокая производительность. Очень высокая цена.
Большая мощность.
Удобная регулировка глубины паза. Трудно удержать в руках.
Немецкая сборка.

Требования и нормы для проведения штроб

Штробление – не просто определенный этап ремонта. Это еще и процесс, при неправильном подходе к которому можно спровоцировать неприятные последствия. Перед тем как штробить стену под проводку, необходимо ознакомиться с определенными правилами. Первым из них является то, что горизонтально осуществлять штробление не рекомендуется, если работы будут вестись близко к перекрывающим плитам. Отступление должно составить 150 мм

Важно знать еще и то, где располагаются газовые трубы. Около них не должно располагаться вертикальных борозд

Отступление должно составить 400 мм минимум. От окон и углов тоже нужно обеспечить определенное расстояние, которое составляет 150 мм.

В бетонной стене штроба должна располагаться только вертикально или горизонтально. Следует исключить лишние наклоны. В некоторых случаях допустимо, что проводка будет располагаться под наклоном, но она должна идти вдоль стены. Это исключение верно для мансардного этажа. Не следует делать одну борозду слишком длинной. Это значение не следует делать больше 3 м, тогда как углубиться можно на 25 мм. Эта цифра актуальна и для ширины. Электропроводка в бетонной стене не должна располагаться с поворотами и наклонами.

К конечной точке следует обеспечить поворот под одним углом, исключением выступают стыки с горизонтальной поверхностью. С несущими стенами работать запрещено. Там не должны располагаться горизонтальные штробы. Это правило должно соблюдаться в отношении построек в любых регионах. Прежде чем приступать к работам, нужно поинтересоваться у управляющей компании, возможно ли это делать вообще. Если у вас панельный дом, это ограничение относится ко всем его стенам.

Разновидности инструментов

В частном строительстве может использоваться ручной или электрический штроборез. Модели с ручным управлением изготавливаются с прямой и изогнутой формой рукоятки. Последний тип устройства подразумевает наличие держателя для рук и двухстороннего резца, зафиксированного болтом. Это обеспечивает максимальное удобство эксплуатации при работе на горизонтальных поверхностях. Мастер, манипулируя инструментом, может обеспечить равномерное распределение нажима.

Изделия с прямой рукояткой целесообразно применять при работе со стеновыми конструкциями. Прибор оснащен двумя держателями и позволяет нарезать пазы и штрабы в ячеистом бетоне. Работы производятся с высоким уровнем точности. Мастеру очень легко сделать ручной штроборез своими руками.

Электрические модели оснащены резиновыми валиками, которые облегчают движение рабочего диска по поверхности. Вращательное колесо составлено резцами, начинающими движение посредством внутреннего электромотора. Над ним размещены держатели для рук. Инструмент для газобетона оптимально подходит для резки твердых материалов, его использование целесообразно при большом объеме работ.

Фабричные агрегаты оснащены специальной системой охлаждения. Самодельные устройства лишены такого преимущества, работнику следует помнить о регулярных перерывах

Такие устройства отличаются повышенным пылеобразованием, поэтому используются в комплексе с промышленным пылесосом. При работе с электрическими моделями мастер должен быть облачен в защитные средства – наушники, очки, респиратор.

Почему штроборез лучше болгарки?

Хотя болгарка является более функциональным инструментом, в штроблении стен штроборезу нет равных и на это есть несколько причин. Во-первых, у штробореза режут бетон сразу два круга, а у болгарки один. Благодаря этому по сути нужен всего один рез, после чего можно перфоратором выдалбливать бетон. Болгаркой же придется пропиливать в два захода, а это гораздо больше потраченного времени.Во-вторых, штроборез делает более ровную штробу. Благодаря прижимной конструкции (как у электролобзика) прибором проще вести по намеченной линии и не отклоняться в сторону. Конечно, болгаркой тоже можно резать ровно, но это требует определенной сноровки.

В-третьих, у штробореза гораздо лучше организовано пылеудаление. Точнее оно у него есть, а у болгарки вообще нет, поэтому пыль во время работы летит в помещение. Большинство моделей штроборезов, как например, Интерскол ПД-125, имеют специальный патрубок для подключения пылесоса, поэтому подавляющая часть пыли (до 80 %) уходит в пылесос. Кожух же, который располагается на корпусе, защищает глаза от пыли и каменной крошки (но рекомендуем для более надежной защиты одевать очки).

В-четвертых, у штробореза больший диаметр круга. Если для бытовых болгарок наибольшим считается круг в 230 мм, то штроборезы могут работать с кругами диаметром 355 мм. Хотя большим преимуществом это не назовешь, так как в быту редко нужно такие глубокие борозды делать. В любом случае у штроборезов больший диапазон диаметров режущих кругов.

Лучшие штроборезы с диаметром диска 150 мм

Штроборезы с пильной гарнитурой 150 мм применяются как при монтаже электрических сетей в строениях, так и водопроводных труб диаметром до 30-35 мм. В рейтинг попали только лучшие инструменты из рассматриваемых. Модели, где попадались образцы, проработавшие до поломки несколько часов, имеющие регулярно останавливающиеся под нагрузкой двигатели, в топ не попали.

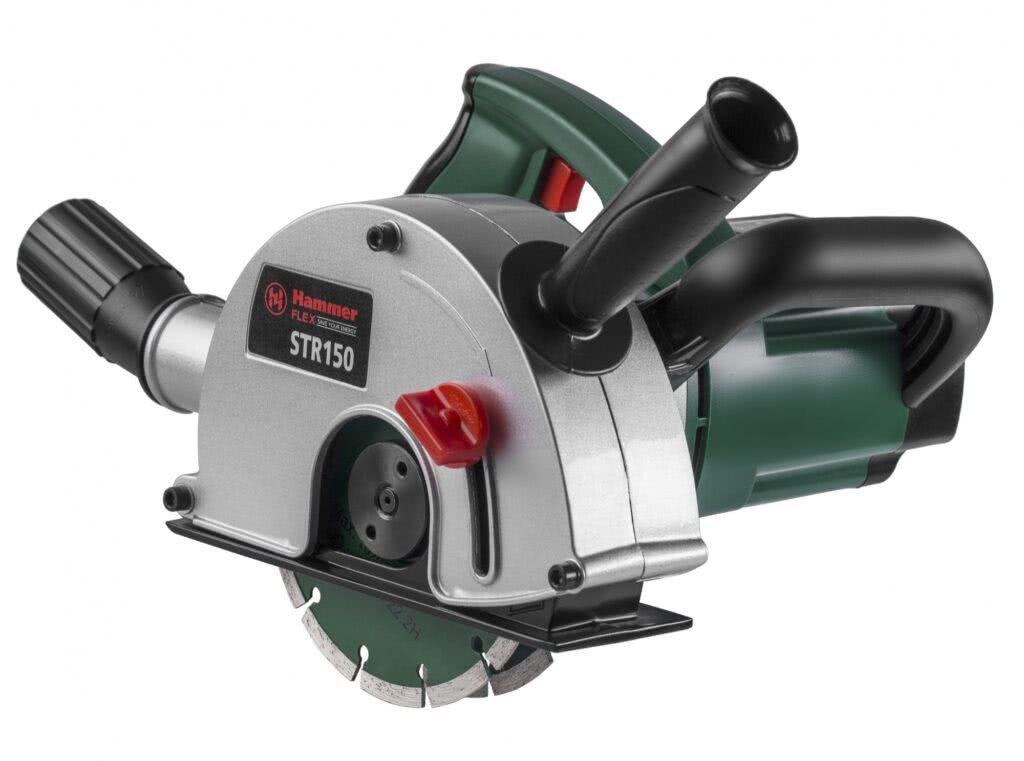

Hammer STR150

Надёжный и компактный бороздодел с боковым размещением электродвигателя. Последний, при мощности 1700 Вт, развивает обороты до 4000 с, а константная электронная начинка поддерживает их при работе под нагрузкой. Пара дисков с алмазным покрытием погружаются в материал на глубину до 43 мм, которая изменяется бесступенчатым методом – фиксируется болтом. Этого хватит для прокладки коммуникаций и сантехнических труб толщиной до 30 мм – таково максимальное расстояние между дисками. Ширина канавки регулируется шайбами от 15 до 30 мм, что неудобно для штробления под электрические провода.

Начальный ток, подавляемый на обмотки электромотора на старте, ограничивается, чем обеспечивает плавный запуск двигателя – так он вместе с редуктором и подшипниками дольше прослужат. Ручка с антивибрационным покрытием снижает интенсивность передаваемых на руки механических колебаний. Кнопка старта защищена от непреднамеренного нажатия, фиксируется в положении «Включено».

Достоинства:

  • Выносливый двигатель.
  • Доступная цена.
  • Защита от случайного старта.
  • Практически вся пыль направляется в патрубок.
  • Остановка мотора при застревании.

Недостатки:

Проблемы с диаметром пылевого патрубка.

Справляется с задачами, на которые рассчитан, но для регулярной эксплуатации не предназначен.

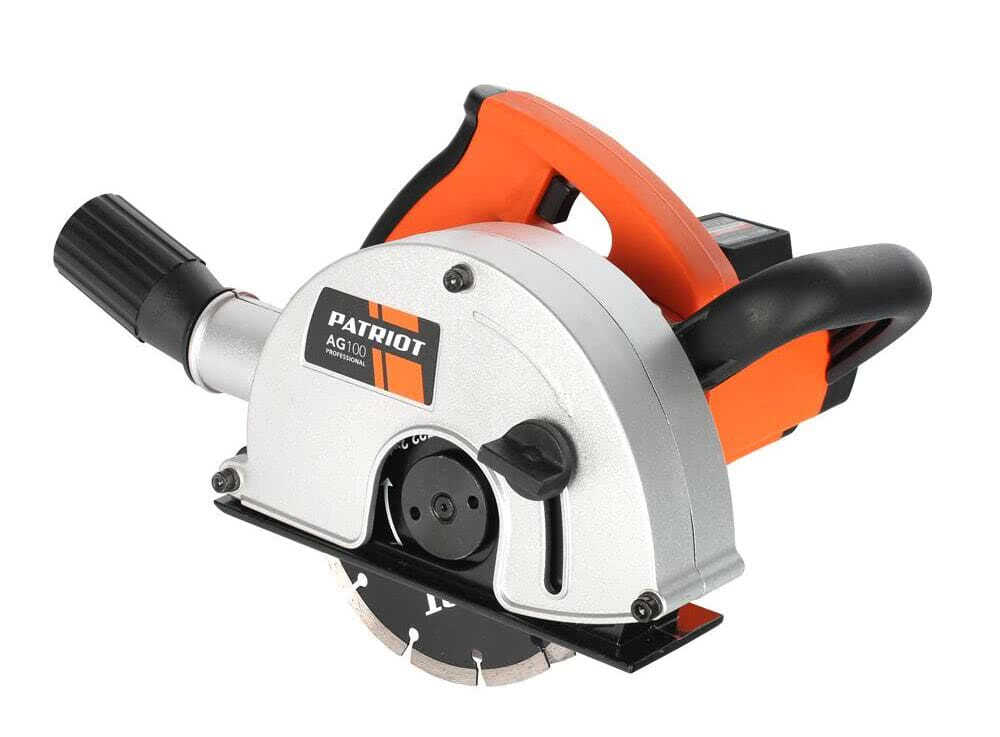

Patriot AG 100

Мощный и компактный, для промышленного применения. Обзавёлся популярностью у сантехников и электромонтажников. С массой почти 5 кг вертикальные штробы при правильном использовании (сверху вниз) режет под собственным весом, не вызывая быстрой усталости рук. Комплектуется качественными режущими дисками, способными прорезать свыше 150 м канавок в бетонных стенах. Подключается к промышленному пылесосу, но часть пыли все-равно попадает в окружающее пространство.

Двигатель с запасом мощности может кратковременно функционировать с нагрузкой, превышающей пиковую, но шустро перегреется. Термодатчик не даст обмоткам перегреться – муфта разомкнёт электрическую цепь при достижении критической температуры и заклинивании пильных дисков. Комплектуется кейсом для транспортировки.

Достоинства:

  • Софт-старт.
  • Защита от перегрузки, термического разрушения.
  • Качественные диски в комплекте.
  • Один из самых доступных образцов на рынке.

Недостатки:

  • Короткий провод.
  • Много пыли летит в зазор между патрубком.

Покупать модель стоит с опаской. С одной стороны – это прекрасный инструмент для ежедневной эксплуатации, с другой – встречается много бракованных экземпляров – двигатели отказывают после 3-20 м штробы.

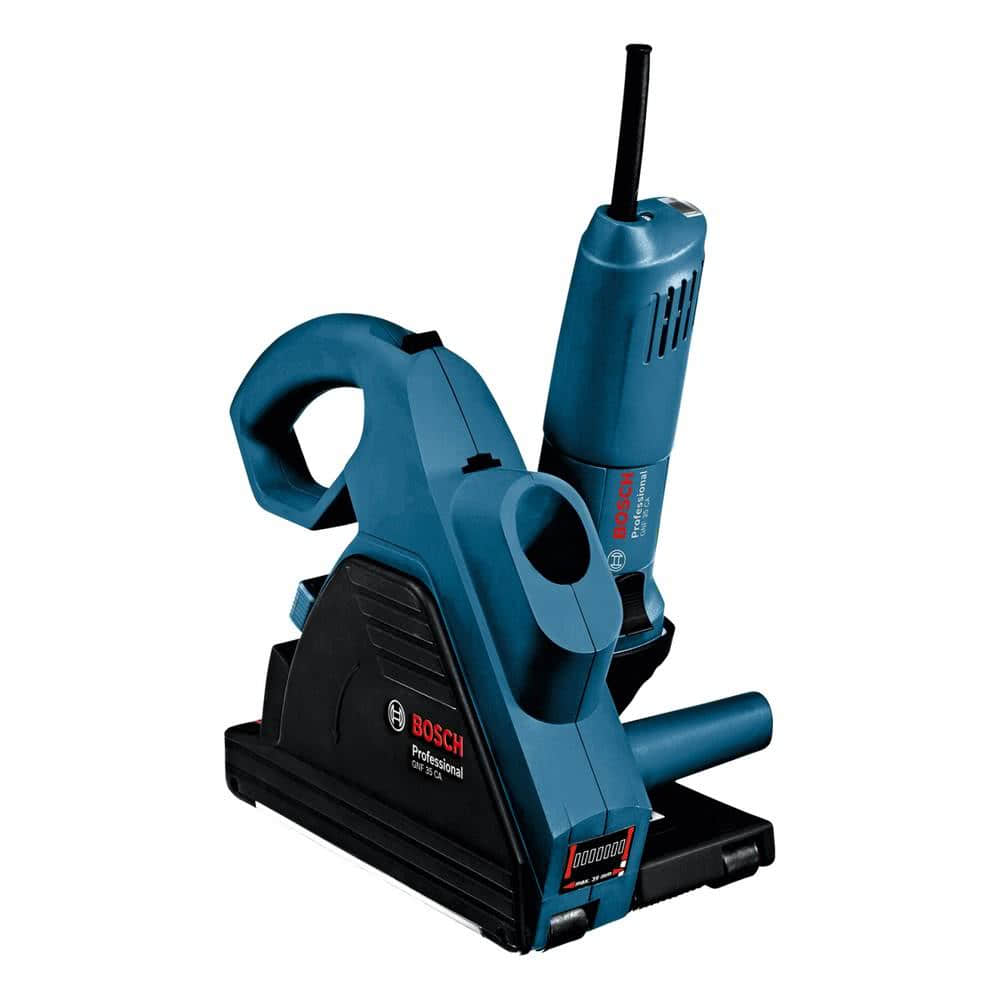

Bosch GNF 35 CA

Ещё один представитель германской инженерной мысли, правда, произведённый по лицензии на мощностях в Поднебесной. Для предотвращения травматизма оснащается кнопкой с защитой от случайного запуска двигателя. Регулируемый резистор управляет мощностью и частотой вращения режущих инструментов для адаптации под обрабатываемый материал. Надёжная изоляция корпуса от пыли продлит время работы электронно-механического блока. Защитный кожух предотвращает попадание пыли оператору в лицо, также есть патрубок для подключения к пылесосу.

«Докручиватель» Constant Electronic временно повышает потребляемый ток для сохранения частоты вращения двигателя под нагрузкой. Термодатчик передаёт контроллеру сведения о температуре по несколько раз в секунду, чем предотвратит перегрев обмоток мотора. Рукоятка устанавливается в пару положений, адаптирована под работу в потолочном положении.

Достоинства:

  • Долговечность и надёжность.
  • Пыль почти не летит.
  • Удобный задвижной кожух.
  • Многоуровневая защита от повреждений и травм.
  • Производительный мотор.

Недостатки:

Стоимость.

Годится для электриков, канавки под трубы лучше резать за два прохода – мощности двигателя для работы с бетоном на глубину более 15-20 мм недостаточно.

Процесс штробления: пошагово

Как мы уже упоминали, перед началом штробления необходимо составить грамотную схему расположения всех электроприборов, розеток и пр. Существуют специальные компьютерные программы, позволяющие указать на плане все элементы электросети: «Компас Электрик», ProfiCAD, QElectroTech и пр. Эти и другие графические редакторы хороши для профессиональных электриков, которые легко и быстро смогут с них сориентироваться и при помощи программ набросать схемы монтажа электропроводки. Строители-новички чаще всего составляют простую электросхему от руки на листе бумаги.

Расммотрим процесс штробления стен поэтапно:

  1. Осматриваем помещение. Освобождаем стены в местах прохождения трассы. Выносим предметы интерьера и мебели (стулья, вазы, цветы и пр.). Крупногабартную мебель (шкафы, этажерки, кресла и пр.) накрываем целлофаном, не допуская щелей. Дверной проем завешиваем влажной тряпкой.
  2. Надеваем респиратор и защитные очки.
  3. Снимаем со стены обои. Этот пункт не является обязательным: настенное покрытие рекомендуется удалять, чтобы кусочки бумаги не наматывалась на сверло и не затревало между зубьями режущего диска. С другой стороны, обои не допускают распространение пыли.
  4. При помощи маркера и строительного уровня делаем на стене разметку согласно заранее составленной схемы.
  5. Индикаторной отверткой, металлоискателем или детектором скрытой проводки проверяем размеченный участок на наличие старых проводов. Старую проводку необходимо демонтировать или отступить от нее на расстояние минимум 10 см. По всем правилам, квартиру следует обесточить и кинуть провод к соседям. Если при осмотре пропустить кабель, находящийся под напряжением, то при штробировании не избежать удара током.
  6. Приступаем к нарезанию канавок, используя приготовленный инструмент.
  7. Выбиваем материал между верхней и нижней границами канавки.
  8. Выравниваем контуры трассы, очищаем канавку от остатков материала и строительной пыли. Обработатываем грунтовкой и оставляем высыхать.
  9. После высыхания грунтовки можно приступать к монтажу проводки.

Штробы могут быть разными по форме и габаритам, поскольку они предназначены не только для проводов, но и под подрозетники, выключатели и электротехнические коробки.

  • Нарезка штроб электрическим штроборезом
  • Выдалбливание штробы перфоратором
  • Установка подрозетников
  • Укладка проводов
  • Заделка штроб гипсовой штукатуркой

Коробки обычно размещают в месте прохождения основной электромагистрали, под потолком. Розетки устанавливают в круглых штробах на расстоянии 30 см от уровня пола.

Для выпиливания отверстий под распределительную коробку и подрозетники нужны коронки для перфоратора размерами 8 и 6,5 см. Такими же насадками можно воспользоваться для углубления отверстия под выключатели. Это удобнее и быстрее, чем выдалбливать штробы вручную при при помощи дрели или зубила.

Разновидности ручных штроборезов для газобетона

Ручной инструмент для штробления газобетона изготавливается в двух исполнениях:

  1. Для обработки горизонтальных поверхностей: этот штроборез имеет короткую изогнутую рукоять и два больших фигурных держателя. С его помощью по мере возведения стены на верхней грани каждого третьего ряда блоков формируют борозды для укладки арматуры (армирование является обязательным ввиду хрупкости материала).
  2. Для обработки вертикальных поверхностей: для этой разновидности инструмента характерны длинная прямая рукоять и небольшие держатели. Применяется для штробления готовых стен с целью прокладки проводки или труб малого диаметра.

Преимущества легкого штроборез для газобетона

Ручное строительное орудие имеет ряд достоинств, благодаря которым стало незаменимым и востребованным у индивидуального застройщика:

  1. Простая конструкция, не требующая никаких затрат на ремонт и обслуживание.
  2. Надежность и прочность.
  3. Отсутствие профессиональных навыков и мастерства, работать инструментом при желании сможет каждый.
  4. Высокая износостойкость.
  5. Приемлемая стоимость.
  6. Продолжительный период эксплуатации.

Приобретая ручной штроборез для газобетона в интернет магазине, обязательно следует почитать отзывы, которые оставляют покупатели, что очень полезно и познавательно

Также следует обратить внимание на количество звездочек, характеризующих качество инструмента

Узнать, как выглядит ручной штроборез для газобетона, помогут фото, размещенные в огромном количестве на сайтах производителей и продавцов. Узнать об утеплении дома из газобетона и о плитах перекрытия из газобетона можно перейдя по ссылкам.

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш — это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Как выбрать штроборез правильно – рекомендации редакции HouseChief.ru

На наш взгляд, самое верное решение − выбирать штроборез, отталкиваясь от конкретных задач. К примеру, опираясь на предельно допустимую ширину борозды. В этом случае для прокладки тонкостенных кабелей будет достаточно канавки шириной 20 мм. А если вы планируете скрыть водопроводные коммуникации, то в этом случае рассмотрите инструмент, способный проштробить лунку в 60 мм.

Как мы уже замечали в этом обзоре, ширина штробы может выставляться как вручную (подбором специальных прокладок), так и автоматически

Для бытовых нужд подойдёт аппарат с малой мощностью – до 1,5 кВт. Однако помните, что большой объём работ с ним вы не сможете сделать быстро. Мотор будет постоянно перегреваться и глохнуть.

Если вы подбираете инструмент для профессиональных работ, не спешите рассматривать самый мощный. Вес такого изделия в некоторых случаях имеет отрицательные стороны. Оборудование среднего класса (1,4-2 кВт) позволяет выполнить основные работы без больших задержек и серьёзных усилий.

Для работы на бетоне и очень твёрдых поверхностях используются насадки − алмазные либо абразивные диски (либо насадки на болгарку) для штроборезов диаметром от 220 мм. Такие бороздоделы относятся к классу профессиональных и имеют высокую цену. В некоторых случаях необходимо проштробить борозду глубиной 10 мм и выше. При этом можно использовать болгарку или однодисковые электрические машины.

Пылесос

Назначение пылеотсоса – не дать разлететься разрушенному стройматериалу, из которого построена стена. Цементная штукатурка обладает значительной абразивностью: попадание её в глаза, уши и дыхательные пути опасно. Технический пылесос, подключённый к вытяжному трубопроводу кожуха, засосёт любой материал: частицы бетона, кирпича, пеноблоков, газоблоков, песчано-цементной штукатурки, гипса, алебастра, извести, краски и т. д.

Отсос для пыли может быть выполнен из старого домашнего пылесоса, недорогого робота-пылесоса, отличающегося компактностью. Умельцы переделывают роботы-пылесосы под технические пылеотсосы. Их ёмкость невелика – не более 1 л. Этого хватит, чтобы собрать пыль и мусор при вырезке штробы – по газосиликату или кирпичу – протяжённостью 1–3 м. Контейнер (или мешок) для сбора пыли опустошайте регулярно – при соответствующем сигнале индикатора хода заполнения пылесборника.

Как сделать штроборез своими руками, смотрите в видео.

Порядок работы ручным штроборезом

Прорезание канавок таким бороздоделом производится в следующем порядке:

  • Разметить поверхность, чтобы штроба получилась ровной.
  • Приложить режущую часть аппарата к началу разметки.
  • Правой рукой взяться за прижимную рукоять, которая находится непосредственно над режущим элементом, а левой – за рукоятку, удаленную от него.
  • Медленно тянуть устройство левой рукой вдоль разметки, одновременно нажимая правой рукой на другую рукоять.

Ручной бороздодел, хоть и стоит он не очень дорого, необязательно покупать в магазине. Для небольшого объема работ ручной штроборез по газобетону можно сделать без особых усилий самостоятельно.

Также можно сделать штроборез по газобетону, который можно использовать при строительстве. Пример на видео:

https://youtube.com/watch?v=hhNoojQpM7Y

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

https://youtube.com/watch?v=_ZciAvUhaG4

https://youtube.com/watch?v=2-WoJk5sANY

Техника безопасности

При работе со штроборезом следует соблюдать правила:

Защищать органы слуха с помощью наушников. При запуске на холостом ходу может показаться, что аппарат работает тихо. В полевых условиях к звуку мотора добавится скрежет дисков и шум строительного пылесоса, умноженные на акустический эффект пустого помещения.
Манипулировать в защитных очках. Частицы пыли, попавшие в глаза, могут спровоцировать воспаление конъюнктивы.
При работе по штукатурке надевать респиратор. Мелкодисперсные частицы могут оседать в органах дыхания.
Рассчитывать свои силы. Штроборез – тяжелый и мощный инструмент. Чтобы с ним справиться, необходима соответствующая физическая подготовка. Выскальзывание аппарат из рук может стать причиной травм и увечий

Особенно важно учитывать данный фактор при штроблении потолка, когда руки находятся в вертикальном положении.

КАЛИБР ШТБЭ-2600/230М

Еще одна мощная отечественная модель, предназначенная для проведения тяжелых работ. Мощность – 2.6 кВт. Оснащается двумя дисками 230 мм, ширина паза может регулироваться в пределах 9-40 мм. Показатель предельного заглубления составляет 65. Защитный кожух имеет оптимальную для отвода пыли форму и снабжен разъемом для подключения к строительному пылесосу. Изменение положения кожуха производится без ключей. Кнопка, фиксирующая шпиндель, позволяет безопасно заменить расходный круг. Ограничение пускового тока ограждает оператора от рывков при старте.

Для удобной эксплуатации производитель оснастил кнопку включения фиксатором. Её больше не нужно зажимать, длительная работа стала еще удобнее. Имеется кнопка для предотвращения несанкционированного включения. Вес изделия составляет 10.5 кг.

Главные минусы модели – низкая эргономика, а также большой вес, работать по вертикальной поверхности такой машиной будет сложно. Дополнительный негативный нюанс – отсутствие кейса для хранения.
