Характеристики светодиодов smd 3528, 5050, 5630, 5730

Светодиод SMD 5630: характеристики, конструкция, применение

Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.

Конструкция

Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.

Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.

С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).

Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.

Технические параметры

Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.

Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов

Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности

На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.

Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:

• мощность – 0,5–1,1 Вт;
• прямое напряжение – 3-3,8 В;
• рабочий ток – 150 мА;
• импульсный ток – до 400 мА;
• световой поток – 40-60 лм;
• рабочая температура -25+85°С;
• угол рассеивания — 120°
• температура хранения – 40+100°С;
• индекс цветопередачи – 80-90 Ra;
• срок эксплуатации – 25000-30000 часов.

Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.

Особенности применения

Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.

Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.

Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.

И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.

На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.

Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.

Типы корпусов SMD по названиям

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Установка SMD диодов

Как и иные компоненты электронных устройств, светодиоды подвергаются пайке. Это касается моделей любой сложности.

Рисунок №2 Как правильно соединять SMD диоды

Наиболее просто устанавливаются ленты со светодиодами.  Они имеют клейкую полосу с помощью которой и крепятся на любой поверхности. Правда автомобилистам не стоит полагаться на клейкость ленты, если она будет закреплена снаружи автомобиля, поскольку влияние климатических условий негативно скажется на её удерживающей способности.

Вопрос объединения двух единичных светодиодов решается при помощи паяния, что весьма просто благодаря медным соединительным площадкам.

При соединении многоцветных диодов с блоком питания и контролером достаточно будет воспользоваться контакторами. Если же понадобится спаять провода, то нужно обязательно соблюдать цветовое соответствие выводов.

Зарубежная маркировка SMD

В таблице ниже обобщена информация о маркировочных кодах полупроводниковых приборов ведущих зарубежных фирм. Для компактности в настоящий справочный материал не включены приборы-двойники, имеющие одинаковую маркировку и одинаковое название, но производимые разными изготовителями. Например, транзистор BFR93A выпускается не только фирмой Siemens, но и Philips Semiconductors, и Temic Telefunken.

Таблица маркировочных кодах полупроводниковых приборов ведущих зарубежных фирм.

Среди 18 представленных типов корпусов наиболее часто встречается SOT-23 – Small Outline Transistor. Он имеет почтенный возраст и пережил несколько попыток стандартизации.

Выше были приведены нормы конструктивных допусков, которыми руководствуются разные фирмы. Несмотря на рекомендации МЭК, JEDEC, EIAJ, двух абсолютно одинаковых типоразмеров в табл.1 найти невозможно.

Приводимые сведения будут подспорьем специалистам, ремонтирующим импортную радиоаппаратуру. Зная маркировочный код и размеры ЭРЭ, можно определить тип элемента и фирму-изготовитель, а затем по каталогам найти электрические параметры и подобрать возможную замену.

Кроме того, многие фирмы используют свои собственные названия корпуса. Следует отметить, что отечественные типы корпусов, такие как КТ-46 – это аналог SOT-23, KT-47 – это аналог SOT-89, КТ-48 – это аналог SOT-143, были гостированы еще в 1988 году.

Выпущенные за это время несколько десятков разновидностей отечественных SMD-элементов маркируют, как правило, только на упаковочной таре, транзисторы КТ3130А9 – еще и разноцветными метками на корпусе. Самые “свежие” типы корпусов – это SOT-23/5 (или, по-другому, SOT-23-5) и SOT-89/5 (SOT-89-5), где цифра “5” указывает на количество выводов.

Назвать такие обозначения удачными – трудно, поскольку их легко можно перепутать с трехвыводными SOT-23 и SOT-89. В продолжение темы заметим, что появились сообщения о сверхминиатюрном 5-выводном корпусе SOT-323-5 (JEDEC specification), в котором фирма Texas Instruments планирует выпускать логические элементы PicoGate Logic серии ACH1G и ACHT1G.

Из всех корпусов “случайным” можно назвать относительно крупногабаритный SOT-223. Обычно на нем помещаются если не все, то большинство цифр и букв названия ЭРЭ, по которым однозначно определяется его тип. Несмотря на миниатюрность SMD-элементов, их параметры, включая рассеиваемую мощность, мало чем отличаются от корпусных аналогов.

Для сведения, в справочных данных на транзисторы в корпусе SOT-23 указывается максимально допустимая мощность 0,25-0,4 Вт, в корпусе SOT-89 – 0,5-0,8 Вт, в корпусе SOT-223 – 1-2 Вт.

Маркировочный код элементов может быть цифровым, буквенным или буквенно-цифровым. Количество символов кода от 1 до 4, при этом полное наименование ЭРЭ содержит 5-14 знаков.

Самые длинные названия применяют:

• американская фирма Motorola,
• японская Seiko Instruments
• тайваньская Pan Jit.

Будет интересно Что такое фотодиод

Требования к подключению.

Все осветительные полупроводниковые приборы, в том числе smd требуют качественного электропитания. Сила тока не должна превышать номинальное значение. Наиболее целесообразным является применение светодиодного драйвера. Иногда его называют блоком питания. Это не совсем точные термины. Наиболее верно – источник тока. В отличие от стабилизированного источника напряжения, источник тока поддерживает постоянным именно ток, выходное напряжение может отличаться. Превышение номинала питания для диода ведет к преждевременной деградации и скорому выходу из строя – перегоранию.

Кроме того, многие LED нуждаются в радиаторе для отвода тепла. Несоблюдение температурного режима также приводит к уменьшению ресурса.

Для обеспечения надежного питания требуется обеспечить качественное соединение. Прежде чем осуществлять пайку smd led на плату, желательно проверить полупроводник, так как не исключен заводской дефект.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Основные виды и размеры SMD приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.

Маркировка SMD компонентов — резисторы

SMD конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

Катушки индуктивности и дроссели SMD

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

dr>

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.

Диоды и стабилитроны в корпусе SMD

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

Транзисторы в корпусе SMD

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

Маркировка SMD компонентов

Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.

Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.

Скачать программу для расшифровки обозначения SMD деталей

Технические характеристики SMD светодиодов.

В большинстве случаев есть связь между типоразмером и характеристиками. Однако, если речь о «китайских поделках» ситуация может отличаться коренным образом.

Основными характеристиками являются:

• мощность;
• номинальная сила тока;
• типоразмер;
• поток;
• угол распространения света;
• цвет свечения;
• рабочая температура;
• количество кристаллов в едином корпусе.

SMD 3528 технические характеристики.

Корпус диода монтируется на контактные площадки платы. Может эксплуатироваться в широком диапазоне температур. В корпусе может быть расположен либо один, либо три кристалла. Имеются и кристаллы, излучающие разные цвета (RGB). Производится компаниями: Samsung, LG, Philips. Китайские альтернативы имеют худшее качество, яркость значительно ниже. У оригиналов основание – медное. Так как медь лучше отводит тепло, то во время работы оригинальный smd led 3528 греются меньше. Документация на оригинальные светоизлучающие полупроводники соответствует стандарту LM80. Это означает, что будет указано не общее количество часов работы, а количество часов до снижения светового потока до восьмидесятипроцентного уровня. Ну и соответственно аналоги и оригинал не могут стоить одинаково. Аналог будет дешевле. Катод (минус, отрицательный вывод) расположен со стороны среза на корпусе.

SMD 5050 технические характеристики.

Именно этот вариант стал давать необходимый и достаточный световой поток при малых размерах. Они способны выдавать до 80 Лм на 1 Вт потребленной электроэнергии. Фирменные варианты отличаются низким уровнем деградации. За 3000 часов эффективность падает не более чем на 4%

Внимание! Подделки очень сложно выявить, необходимо подключить. Не оригиналы имеют яркость в три раза меньше

Визуально подделку практически невозможно распознать. Основные параметры приведены в таблице ниже.

SMD 5630 технические характеристики.

На их основе собираются светодиодные лампы мощностью до 90 Вт. Производятся многими компаниями. Дешевые китайские подделки имеют характеристики хуже в 3-4 раза и весьма чувствительны к перегреву. В отношении smd led 5630 и 5730 есть простое правило. Мощность лампы равна количеству диодов помноженному на 0.15. Так что не стоит верить продавцам.

SMD 5730 технические характеристики.

Этот светодиод имеет габариты чуть большие, на 0.1 мм. Формально это сверхяркие led средней мощности. В этот корпус упаковываются кристаллы различной мощности. Визуально между ними практически нет отличий. Оригиналы выпускаются только известными брендами и в недорогих лампах не могут встречаться. Двухкристальные модификации мощностью 1 Вт имеют маркировку 5730-1. Модели с улучшенным кристаллом дают до 158 Лм\Вт.

SMD 2835 технические характеристики.

Согласно маркировке, диод имеет линейные габариты 2.8 мм на 3.5 мм. Изготавливается на керамической подложке. Кристалл диода заливается компаундом для защиты от воздействий окружающей среды. Контакты для монтажа находятся с обратной стороны. Они также выполняют роль теплоотвода.

Таблица. Технические характеристики.

Filament светодиоды

Филаментные модели представляют из себя стеклянную полоску с наклеенными поверх нее светодиодами. С двух концов полоски металлизируются.

Через них подается питание. Если здесь применить различные кристаллы, то можно добиться достаточно высокого CRI.

Люминофор наносится сверху. При этом вся конструкция помещена в стеклянную колбу, как в обычной лампочке.

Однако для всей этой конструкции, как и в любом ярком светодиоде требуется охлаждение.

Для этого здесь применяют газ — гелий. Именно благодаря ему, происходит отвод тепла на внешние стенки колбы филаментной лампочки.

По простому можно сказать, что филаментная лампочка – это КОБ светодиод, который поместили в газовую среду. Достоинства филаментных моделей:

можно легко изготавливать привычные нам всем модели лампочек классического вида (груша, свеча, шарик). При этом начинка у них будет модернизированная.

одинаковое светораспределение как и у ламп накаливания

Именно поэтому их применяют как альтернативная замена обычным лампочкам в светильниках и люстрах.

Однако свечение такой лампы все же сопровождается высоким нагревом. Вследствие чего, наблюдается постепенная деградация диодов, и как итог – их непродолжительный срок службы.

Таблица сравнения филаментных моделей и других видов ламп и источников света:

Маркировка SMD диодов — справочник кодовых обозначений

Маркировка SMD диодов фирмы Hewlett Packard

Маркировка SMD диодов в цилиндрических корпусах

Маркировка диодов и диодных сборок

Маркировка стабилитронов BZX84

Маркировка стабилитронов BZT52

Как проверить SMD компоненты

Предыдущая запись Маркировка SMD транзисторов — кодовые обозначения

Следующая запись Маркировка SMD конденсаторов — коды электролитических емкостей

Отличие светодиодной ленты SMD2835 от 3528

Главное отличие ленты SMD2835 от SMD3528 – яркость свечения. Разница почти трехкратная в пользу изделия на SMD2835.

На выключенных лентах можно видеть светодиоды с желтыми зонами люминофора на корпусах – прямоугольными (SMD2835) или круглыми (SMD3528).

https://youtube.com/watch?v=lHvkDgrH9Vo

Еще отличие – ленты SMD2835 светят только белым светом, а SMD3528 могут быть красного, желтого, зеленого и др. цветов, или RGB с изменяемым цветом. Они светят статически, не меняя величины светового потока или с регулировкой яркости и цветового оттенка. Яркость свечения регулируют ручным или электронным диммером.

Ленты гибкие и могут монтироваться на ровных и криволинейных поверхностях. Для увеличения светового потока светодиоды размещают на ленте с обычной или с увеличенной плотностью.

Еще большую яркость имеют двух-, трех-, и четырехрядные ленты. Такие изделия при работе сильно греются. Поэтому для них разработаны специальные монтажные профили из алюминия.

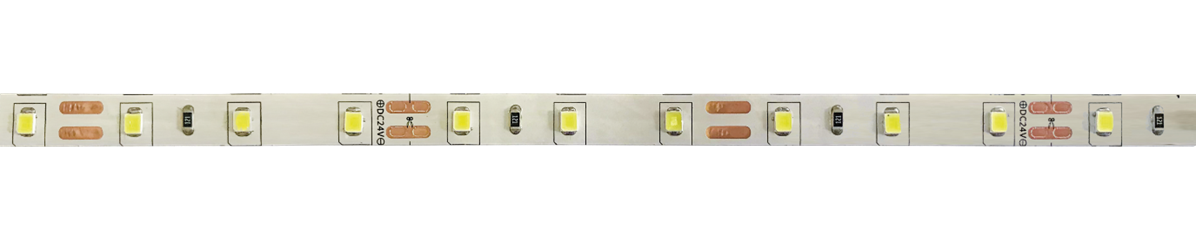

Светодиодная лента на диодах SMD2835.

На ленте желтые элементы – светодиоды, черные – токоограничивающие резисторы, пары коричневых полосок – места разреза ленты на автономные отрезки – «пиксели». Пары контактных площадок нужны для подпайки проводников или подключения коннекторов. На этих местах обычно помещают стилизованные изображения ножниц.

Видео

Для наглядности, предлагаем посмотреть видео, автор которого изготовил лампу для дома на основании 22 светодиодов 5050. По словам автора лампа потребляет всего 4,2 Ватта при напряжении 222 Вольта (измерения проводились ваттметром).

Подводя итоги можно сказать, что появление более ярких и мощных светодиодов не вытеснило SMD 5050 с рынка. Просто их сфера применения сместилась в сторону производства светодиодных лент. Отработанная технология, хорошие светотехнические и энергетические характеристики LED 5050 позволяют изготавливать надежные и энергоэффективные светотехнические изделия.
