Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

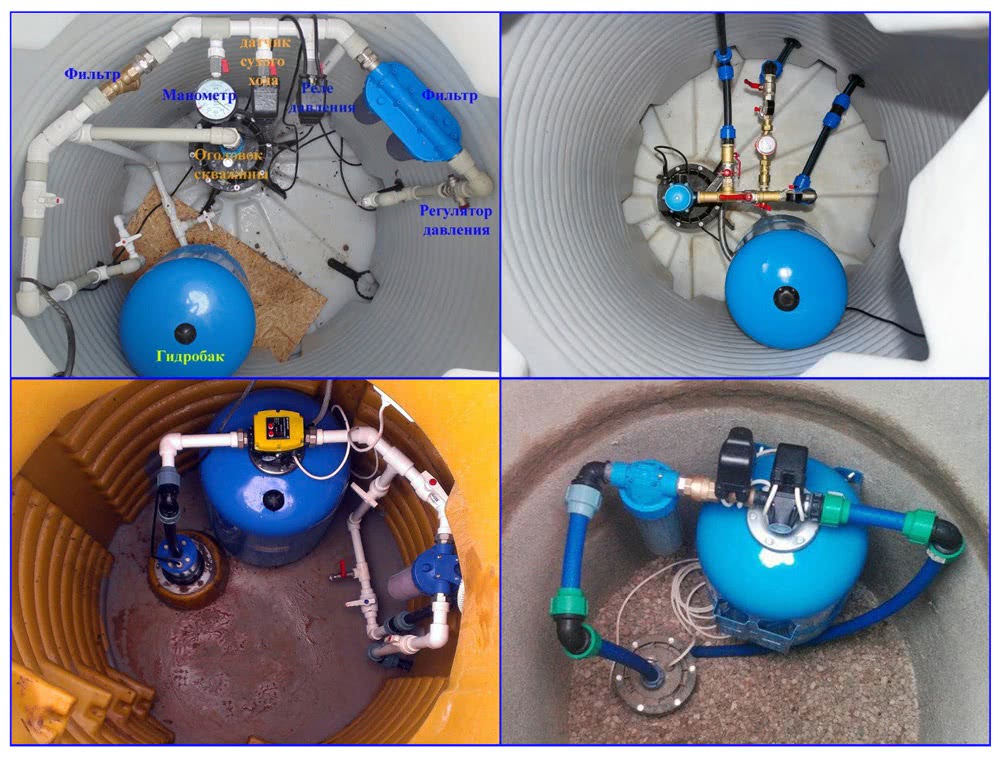

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

https://youtube.com/watch?v=Li4jtUcYiGA

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

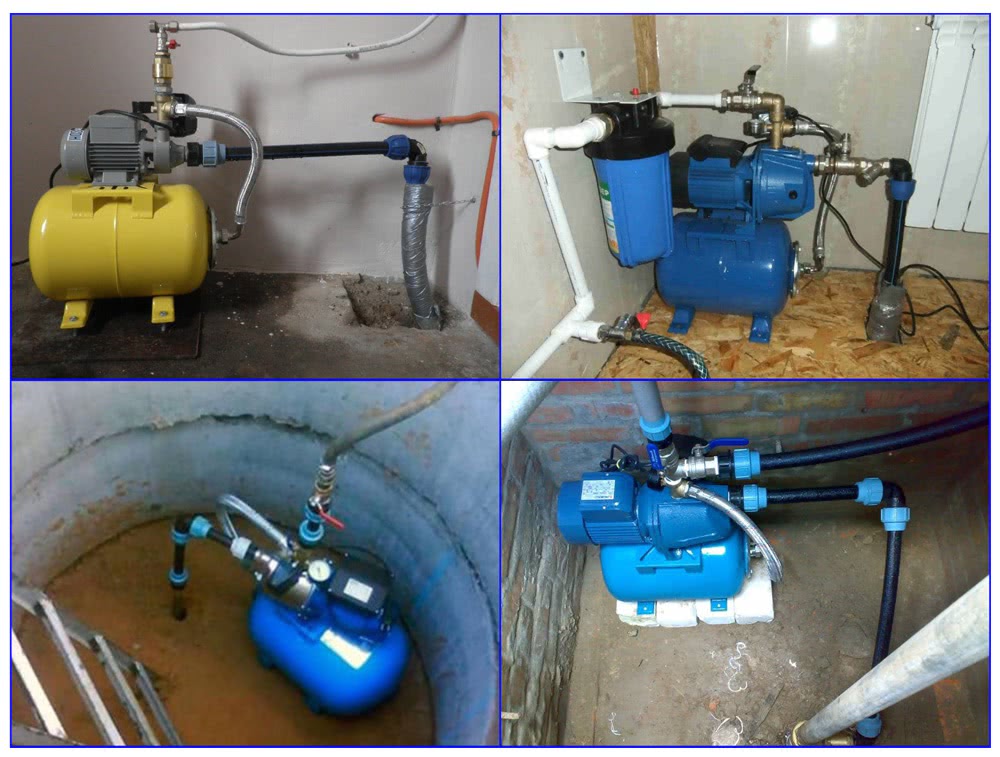

Рис. 10 Насосные станции дома и в кессоне

https://youtube.com/watch?v=V5j5gmaIr1E

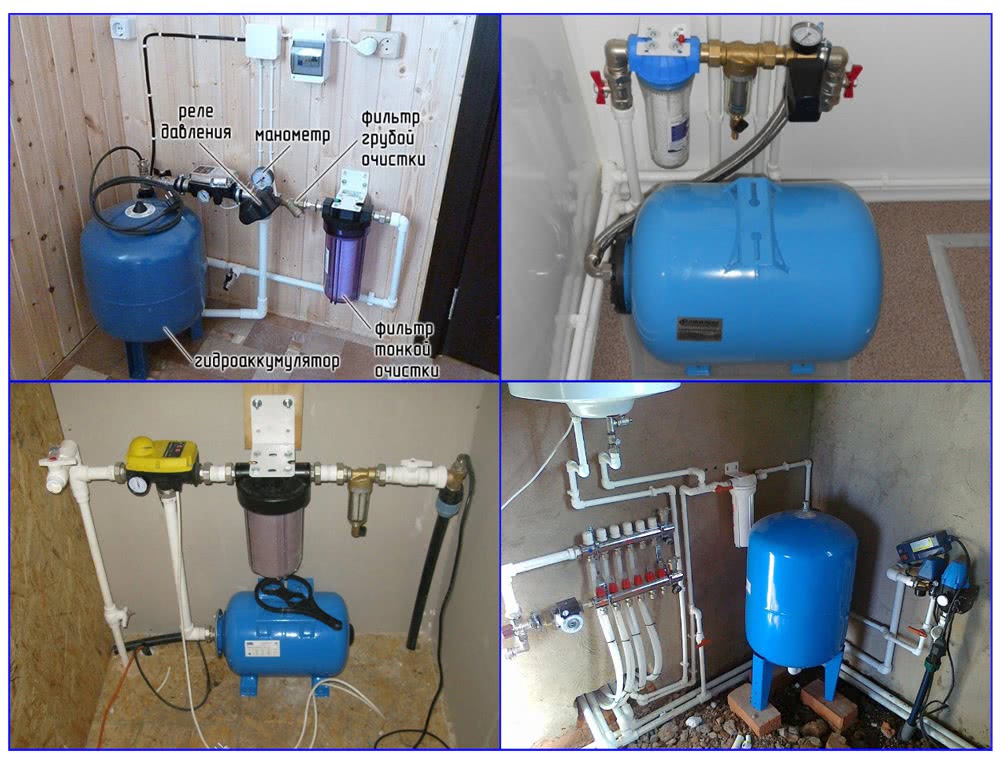

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

• Потребность в доливе теплоносителя при отсутствии других утечек.

• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

Накопительная емкость занимает много места, отнимая у дома полезную площадь;
Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

Водоснабжение дома – накопительный бак под землей

Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

Установка бака в кессоне из водостойких плит

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

Поплавковый выключатель

Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

На этом фото видны оба патрубка, присоединенные к системе канализации

Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

Крышка с дыхательным клапаном

Возможные варианты разводки труб

Схема водоснабжения дома спроектирована с двумя центральными трубопроводами. Обычно они устанавливаются на отдаленном расстоянии друг от друга. В этом случаи одна труба монтируется недалеко от системы, а вторая проводится в углу между стеной и потолком, или в стяжке пола. При выборе варианта 1, коммуникации можно закрыть декоративным коробом из ГКЛ (гипсокартонным листом). Во втором случае в стяжке проделывается штроба, желательно возле стены, производится разводка трубы с неразъемными фитингами, на нее устанавливается защитный кожух и вся линия прячется под цементно-песочным раствором.

Преимущества и недостатки накопительных емкостей

Из положительных моментов автономной коммуникации выделяют:

постоянный запас воды дома, даже если производительность скважины/колодца оставляют желать лучшего;
оптимальное давление в системе и подача жидкости в краны с нормальным напором;
возможность не зависеть от цикличности работы коммунальных предприятий (водоканала, энергосети).

Из минусов отмечают:

трудоемкость установки бака;
необходимость его регулярной промывки;
быстрое заиливание негерметичного накопителя;
возможность образования неприятного запаха застоявшейся воды при неправильно выбранном объеме бака;
дополнительный расход электроэнергии при работе насоса;
необходимость утепления грунта над резервуаром.

Несмотря на все сложности, система водоснабжения с накопителем предпочтительнее, чем прямая подача жидкости из колодца/скважины в дом.

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

Настенные, емкость которых не превышает 200 л.
Напольные, объемом от 200 до 1000 л.
Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить. Еще один важный вопрос – доступность оборудования

На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
