Схема подключения скважинного насоса: что нужно знать

Подключение

Для удобства подключения автоматики к скважинному насосу недалеко от скважины оборудуется приямок или монтируется кессон

Для подключения скважинного насоса вам понадобятся следующие комплектующие:

гидробак соответствующей вместительности;
реле давления, подходящее под выбранный тип гидробака;
переходная дюймовая муфта-американка;
муфта с цанговым зажимом;
латунный переходник;
герметизирующая лента;
фитинги;
пластиковые водопроводные трубы.

Для удобства подключения автоматики к скважинному насосу недалеко от скважины оборудуется приямок из бетонных колец или монтируется кессон. Причём их дно должно быть ниже уровня промерзания почвы. Работы по сборке цепи управления насосным оборудованием удобней проводить не в кессоне или приямке, а на поверхности. После сборки вся система опускается на дно приямка (кессона), где она подключается к насосу. Работы по сборке автоматики выполняются в такой последовательности:

Сначала выполняется обвязка гидроаккумулятора. Для герметизации всех соединений используется ФУМ-лента.
Затем к гидроаккумулятору подключается реле давления. При этом подключение выполняется не напрямую, а через переходник американку. Это позволяет при необходимости легко демонтировать изделие, а также упрощает операции по настройке и подключению. Для герметизации соединения реле с обвязкой используется специальная прокладка.

Чтобы к отводу, идущему от реле давления, подключить водопровод, необходимо сделать сборное колено. Оно паяется из отрезка пластиковой трубы и фитинга. На конце трубы из пластика припаивается муфта с резьбой МРН. Она должна быть герметично присоединена к отводу от реле.

Что касается самого насосного оборудования, то его установка проходит в такой последовательности:

Перед узлом, где монтируется реле давления с гидроаккумулятором, обязательно устанавливается фильтр грубой очистки. Такой же фильтр желательно установить на отрезке трубопровода, идущего от гидроаккумулятора до входа в дом. Однако делать это не обязательно.
Последовательность подключения проводов можно посмотреть на электрической схеме насосного оборудования. Длина водопогружного кабеля с надёжным заземлением, обеспечивающего питание насоса, определяется с учётом динамического уровня погружения насосного агрегата плюс протяжённость от скважины до места установки пульта управления.
Кабель припаивается к насосному оборудованию, а изоляция выполняется при помощи термоусадочной гидромуфты.
Насос подключается к трубе подачи воды через бочонок, обратный клапан и фитинг.
Насосное оборудование на стальном тросе подвешивается в скважине так, чтобы агрегат не приближался к дну гидротехнического сооружение более чем на 1 м.
На скважину монтируется оголовок.

https://youtube.com/watch?v=Li4jtUcYiGA

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыша» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

производительность насоса –430 л/мин. (без подъема);
подъем на высоту до 40 м;
мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыша» подходят стандартные модели автоматики

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

внутридомовое помещение (подвал, подпол);
кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Установка погружного насоса и подключение его к автоматике

Схема подключения погружного агрегата зависит от того, какая используется автоматика для насоса, и обычно она отражена в руководстве по эксплуатации. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора.

На этих видео пошагово рассказывают о монтаже погружного насоса:

Работы начинают с обвязки гидроаккумулятора. Согласно схеме к нему поочередно подсоединяют оборудование. Все резьбовые соединения уплотняют фумлентой. На фото можно увидеть очередность сборки.

Первой на резьбу гидроаккумулятора накручивают «американку». Это разъемное соединение в будущем пригодится для обслуживания накопителя воды, часто связанное с заменой резиновой мембраны. На свободную резьбу американки накручивают бронзовый переходник с резьбовыми отводами. В них вкручивают манометр и реле давления. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе. Другой конец трубы фиксируют с помощью фитинга к патрубку насоса.

Подающую трубу с насосом укладывают на ровном участке. К петлям на корпусе агрегата крепят страховочный трос с запасом длины около 3 м. К трубе шагом 1,5–2 м пластиковыми хомутами фиксируют трос с кабелем. Свободный конец троса закрепляют возле обсадной трубы скважины. Теперь осталось спустить насос внутрь скважины, и натянуть страховочный трос. Обсадную трубу закрывают защитным оголовком, препятствующим засорение скважины.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления. После первого включения насос сразу начнет качать воду в гидробак. На этом этапе надо сразу открыть водоразборный кран, чтобы стравить воздух.

Когда вода начнет течь равномерно без примесей воздуха, кран закрывают и смотрят на манометр. Обычно реле уже идет отрегулировано на верхний параметр давления воды – 2,8 атм., и нижний предел – 1,5 атм. Если манометр показывает другие данные, реле необходимо отрегулировать винтами, стоящими внутри корпуса.

Конструктивные особенности оборудования

Перед тем как начать работу по установке насоса следует уделить внимание особенностям конструкции. Все модели условно можно разделить на две основные группы:

Погружные.
Поверхностные.

От метода установки зависят также и особенности подключения. Так погружной находится под поверхностью воды, электрический кабель и соединения находятся тоже под водой. Поверхностный тип оборудования более прост в подключении, так как основная часть находится над водой.

Минимальный комплект для подачи воды из скважины следующий:

Непосредственно сам насос
Поплавок с датчиком или другой механизм измерения уровня воды.
Обратный клапан для предотвращения эффекта, когда вода попадает обратно. Отметим, что некоторые насосы имеют обратный клапан внутри конструкции. В этом случае не нужно проводить его установку.
Реле давления.
Гидроаккумулятор, который позволяет поддерживать давление в системе водоснабжения на протяжении некоторого периода после отключения насоса.
Электрический блок управления.

Встречаются и другие варианты систем, все зависит от установленных требований. Важным элементом конструкции насоса назовем электрический двигатель, который и привод в движение подвижный элемент. Только при правильном подключении устройства оно будет работать эффективно и прослужит долго.

Механические регуляторы

Вероятно, самым простым элементом автоматики для скважины является механический регулятор. Его также называют «реле давления». Он используется только для контроля давления. А устанавливаемый одновременно с регулятором гидроаккумулятор обеспечивает следующие важные функции:

исключает слишком частые запуски насоса, то есть делает работу оборудования рациональной и эффективной;
защищает систему от гидроудара, возникающего, как правило, при закрывании крана.

Реле давления

Регулятор (реле) давления – недорогой и простой в установке элемент. Принцип действия устройства заключается в создании давления воды в капсуле и автоматическом замыкании контактов. Причем их замыкание происходит при достижении определенного значения этого давления. Если происходит замыкание контактов, то насос включается, и гидроаккумулятор заполняется водой. В момент закрытия крана давление увеличивается, а контакты размыкаются.

Некоторые модели могут иметь манометры. Но это необязательное дополнение. Сами реле ставятся в любой точке трубы, потому что уровень давления в магистрали одинаков на всем ее протяжении.

Реле давления с манометром

Однако, несмотря на эффективность, такая автоматика как регулятор имеет недостаток – датчик «сухого хода» в нем отсутствует. Это означает, что при падении давления в полости скважины, вызванном отсутствием воды, реле продолжает работу и заставляет насос работать. Если хозяин не будет постоянно это отслеживать, оборудование просто утратит свою работоспособность.

Третье поколение автоматики

Приборы третьего поколения — самое дорогое решение. Однако их установка оправдана. Чтобы понять, почему, стоит остановиться на главной проблеме насосных станций.

Проблема дискретной работы насоса

Надежность и долговечность насосной станции мало зависит от вспомогательных компонентов системы. Крыльчатка турбинного колеса, другие узлы рассчитываются на перекачку определенного количества жидкости. Главная часть, находящаяся под переменной нагрузкой — электродвигатель.

Нормальный режим работы насоса — постоянное включение. При этом наблюдается стабильное выделение тепла, потребление тока, износ механики. Опаснее всего моменты пуска двигателя. Токи резко растут, происходит интенсивный локальный перегрев обмоток (пусковых или основных), ступенчато возрастает нагрузка на компоненты схем управления. Поэтому, чем меньше пусков испытывает двигатель — тем дольше он будет эксплуатироваться.

Достоинства автоматики третьего поколения

Третье поколение автоматики уменьшает до возможных пределов дискретность работы двигателя насоса. Кроме этого, электронные системы выполняют все функции изделий автоматики второго уровня в плане защиты сети и двигателя.

Схема подключения насоса, а также иных вспомогательных частей структуры водоснабжения не меняется, если для управления используются дорогие системы третьего поколения. Главное, что они делают — осуществляют плавное управление скважинным насосом. Дело в том, что практически все изделия не подразумевают изменения оборотов двигателя. При покупке дорогого насоса можно получить встроенные ступенчатые регуляторы напора/скорости, но все равно механика работы останется прежней: включение — выход на номинальную мощность — выключение.

Автоматика третьего поколения осуществляет изменение частоты подаваемого на насос напряжения, а также (в отдельных случаях) — его численное значение. При этом пользователю предлагается несколько настроенных вариантов, по которому будет осуществляться подача воды из колодца в дом насосом (или из другого источника). Например, можно установить режим минимальной производительности или наименьшего предела падения давления.

Владелец системы третьего поколения может как угодно тонко регулировать работу двигателя насоса, добиваясь как можно меньшего количества его пусков в час, сутки, неделю. При этом дорогая электроника предложит все полезные функции для повышения эффективности и долговечности работы нагнетателя, такие, как плавный пуск, контроль тепловыделения, поддержка мощности.

Особенности подключения гидроаккумулятора к скважине

В статье не однажды упоминался гидроаккумулятор (он же гидробак, мембранный бак). В целом назначение данного элемента системы водоснабжения понятно, но роль его настолько важна, что вопрос требует более детального рассмотрения. Принцип работы бака выглядит следующим образом:

вода поступает в мембрану, свободный газ сжимается, увеличивая давление на растянутую резину;
бак наполнился – реле отключает насос;
после открытия крана давление падает, реле вновь включает насос и доводит показатель давления до необходимой величины.

Описанная выше работа мембранного бака прямо указывает, что основным видом автоматики для скважинного насоса с гидроаккумулятором является реле контроля давления. Тандем мембранного бака и реле в значительной степени увеличивает срок эксплуатации насоса, так как обеспечивается защита от гидроудара при запуске насоса, а также сокращается частота включений – небольшое количество воды подается из бака.

При подключении гидроаккумулятора к скважине большое значение имеет установка обратного клапана. Основная его функция – не дать воде обратно уйти в скважину. Монтируется клапан на насос в месте его соединения с трубой подачи. Способ крепления – резьбовой. Резьба нарезается на крышку насоса. Монтаж системы имеет жесткую последовательность: вначале устанавливается клапан, затем подключается гидроаккумулятор.

Установка обратного клапана при подключении гидроаккумулятора к скважине имеет ключевую роль

Как работает насосная станция?

Насосная станция – это комплекс устройств, состоящих из насоса, гидробака-накопителя с резиновым или мембранным вкладышем, реле давления и пульта управления.

Принцип работы станции достаточно прост. Насос закачивает воду в гидробак, здесь вода находится под определенным давлением, которое зависит от ее количества и объема воздуха в емкости. По мере расходования воды давление в гидроаккумуляторе уменьшается.

Настроенное соответствующим образом реле давления фиксирует изменение количества воды. При достижении минимального значения настроек реле включает насос, чтобы гидробак был заполнен водой. По мере заполнения емкости давление возрастает, реле фиксирует его максимальный уровень и отключает насос.

Цикл включений и отключений повторяется таким образом, чтобы в баке постоянно находилось количество воды, способное обеспечить потребности жильцов дома.

Такая система отличается высокой эффективностью. Например, если бы водопровод был подключен непосредственно к насосу, оборудование приходилось бы включать каждый раз, когда кто-то откроет кран.

Основой насосной станции является насос любой системы, но чаще всего центробежного типа. Его работой управляют датчики давления и оснащенный эластичной мембраной гидроаккумулятор, реагирующий на изменение объема воды (+)

Наличие насосной станции с гидробаком позволяет свести количество включений/отключений насоса до необходимого минимума. Это значительно экономит ресурс работы оборудования, продлевает срок его службы. Поскольку вода в гидробаке находится под давлением, во всей водопроводной системе дома можно создать хороший напор.

Приемлемый показатель обычно составляет около 1,5 атм, но его можно и повысить при необходимости. Отдельные бытовые приборы (стиральные и посудомоечные машины, ванны с джакузи, душевые кабины с гидромассажем) при отсутствии достаточного давления в водопроводной системе просто не могут работать.

Насосная станция эффективно решает эту проблему.

На этой схеме наглядно изображено устройство насосной станции и принцип работы такого оборудования: вода поступает в гидробак, который заполняется в автоматическом режиме (+)

Если по какой-то причине доступ к воде ограничен или отсутствует (поломка насоса, резкое понижение дебита скважины и т.п.), запас воды в гидробаке окажется очень полезным.

Водой можно будет пользоваться какое-то время, пока не восстановлен доступ к водным ресурсам. Если вместо станции используется насос, его отключение автоматически лишает воды всех жильцов дома.

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос

При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода

Насосная станция

Он бывает:

эжекторным (иначе говоря – двухтрубным);
однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

https://youtube.com/watch?v=6Xu11dZk4No

2 Устройства защиты от сухого хода

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

датчик сухого хода для насоса;
реле сухого хода для насоса;
реле давления;
выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

уровню воды;
давлению на выпускном патрубке;
по силе потока воды.

Возможен комбинированный контроль по нескольким параметрам одновременно.

2.1 Поплавковый датчик

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Подключение насоса с автоматикой

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.

Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения.

2.2 Реле уровня

С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.

Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.

Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга. Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества. При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается.

2.3 Реле давления

Принцип работы реле давления построен на определении достаточного давления (от 1 бара) на выходном патрубке качающего воду устройства. В случае падения давления ниже 0,5 бара, происходит размыкание контактов с помощью реле давления.

При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.

Устройство реле сухого хода LP-3

Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях, которые работают с гидроаккумулятором (накопительной емкостью).

2.4 Датчик протока

Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).

Подпружиненный лепесток датчика, под действием проходящей воды, сжимает пружину и через магнит, который на нем закреплен, взаимодействует с герконовым реле. При этом происходит соединение контактов, включенных в цепь электропитания насоса. При наличии сильного потока лепестковый датчик постоянно отклонен и электродвигатель насоса работает.

Без жидкости в трубопроводе или слабом ее движении пружина отклоняет лепесток с магнитом в исходное положение, что приводит к размыканию контактов и остановке качающего устройства.

Поплавковый выключатель MS-1

Датчик протока имеет компактные габариты и небольшой вес, что позволяет использовать его не только в промышленных, но и в бытовых устройствах.

Скважинный насос: назначение и типы

Данный агрегат предназначен для быстрого подъема из грунта достаточных объемов воды. Мощность современных насосов позволяет обеспечивать не только питьевое и бытовое водопотребление, но и качать необходимое количество грунтовых вод для сельскохозяйственного полива.

Выяснение различий между этими типами важно для понимания особенностей установки и подключения насоса. Поверхностные устройства все реже используются в водоснабжении частных домов и приусадебных участков. Это происходит по причине определенной функциональной ограниченности поверхностного оборудования

Так как его монтаж производится не в самой скважине, а на поверхности земли, жидкость забирается из выработки способом всасывания

Это происходит по причине определенной функциональной ограниченности поверхностного оборудования. Так как его монтаж производится не в самой скважине, а на поверхности земли, жидкость забирается из выработки способом всасывания

Поверхностные устройства все реже используются в водоснабжении частных домов и приусадебных участков. Это происходит по причине определенной функциональной ограниченности поверхностного оборудования. Так как его монтаж производится не в самой скважине, а на поверхности земли, жидкость забирается из выработки способом всасывания.

Такой метод применим только при залегании водоносного пласта на глубинах до 8 м

Поскольку во многих случаях потребитель вынужден качать воду с больших глубин, ему приходится обращать свое внимание на погружные модели

Данный тип скважинного насоса характеризуется легкостью монтажа и демонтажа. Однако главная его особенность состоит в том, что агрегат для подачи воды на поверхность опускают в саму скважину. Поскольку такая помпа работает по принципу выталкивания жидкости из выработки, то ее погружают в толщу воды не менее чем на 2 м ниже верхнего уровня грунтовых вод.

Эффективность такого агрегата зависит от высоты, на которую он способен поднимать необходимые объемы воды. Эту способность определяет мощность двигателя насоса. В настоящее время выпускаются устройства, обеспечивающие подъем воды на высоты 40-80 м.

Стоит отметить, что все скважинные помпы сегодня оборудованы устройствами плавного спуска, защитными системами от резких колебаний напряжения, от смещения рабочего колеса по оси, автоматикой повторного запуска.

Подключение скважинного насоса к электропитанию с блоком управления блоком автоматики

Схема подключение скважинного насоса к электропитанию с блоком управления (автоматики).

Блок управления предназначен для контроля работы погружных насосов без участия пользователя. Комплектность шкафа варьируется в зависимости от выбранной модели и завода изготовителя.

Стандартный набор состоит из следующих элементов:

контактор с тепловым регулятором;
индикаторные лампы;
реле «сухого хода»;
узел контроля уровня напряжения;
пусковое защитное устройство «плавный пуск»;
прерыватель цепи питания;
клеммы для подсоединения датчиков и погружного насоса к автоматике;
двухпозиционный автомат;
кабельные вводы.

Исходя из списка оборудования можно сделать вывод, что монтаж шкафа необходимо доверить специалистам, которые подключат все датчики и отрегулируют работу перекачивающего оборудования.

https://youtube.com/watch?v=E7Q3Ur9hfFY

https://youtube.com/watch?v=5A-aBl2OE7E

https://youtube.com/watch?v=A0szy7b8hjY

Насосная автоматика

Управление и контроль за всеми установленными в системе апаратами обеспечивает блок автоматики. На него возложена задача по включению-выключению электромотора, защита от «сухого пуска» насоса, предупреждение аварийных ситуаций в цепях электроснабжения.

Автоматический блок содержит:

Устройства защиты обмоток электродвигателя от перегрева и фазного перекоса в сети.
Реле давления, регулирующее момент снижения давления в сети до предельного минимума и включения мотора, с последующим выключением в момент достижения рабочего значения.
Защита от включения двигателя при отсутствии воды в насосе.

Насосная автоматика делится на три разновидности:

Универсальная
Для установки в системах с гидроаккумулятором
Для систем без него

В зависимости от сложности и функциональности устанавливают системы автоматики трех поколений:

Простотой, надежностью и доступностью отличается механическое управление.
Электромеханические системы второго поколения характеризуются совершенным управлением и защитой основных узлов. Получили наибольшее распространение.
Электронная система, включающая цифровые приборы, микрочипы и импульсное управление двигателем насоса. Устанавливается для моделей погружных насосов с частотным регулированием оборотов.

Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных

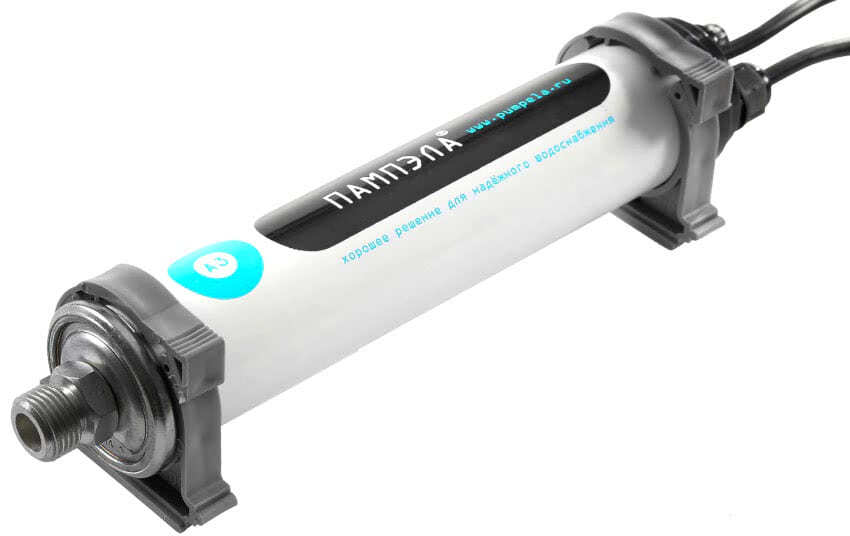

Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла». Компания выпускает два вида устройств:

Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.

Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.

К основным функциям данного вида автоматики можно отнести следующие:

обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
включение насоса при открытии крана, как говорится, после поступления определенной команды;
защита от пагубного влияния перепадов напряжения, сухого хода;
может эксплуатироваться как регулятор давления воды в системе.

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью

Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.

Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.

Назначение шкафа управления насосом

Подключение насоса к автоматике не обходится без установки электрического шкафа. Особенно он важен в системе водоснабжения, работающей от погружного агрегата. Внутри шкафа размещают все узлы управления, контроля и предохранители.

Установленными в шкафу автоматами выполняют плавный пуск двигателя. Легкий доступ к оборудованию позволяет регулировать частотный преобразователь, измерять характеристики тока на клеммах, регулировать скорость вращения насосного вала. Если используется несколько скважин с насосами, все приборы управления можно разместить в одном шкафу. На фото показана типичная схема оборудования, которая может находиться в шкафу.

На видео рассказывают об управлении насосом:

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

https://youtube.com/watch?v=1c6_-fvUaRA

Видео #2. Подробный обзор установки в кессоне:

https://youtube.com/watch?v=nnE3BYTgh70

Видео #3. Подключение агрегата к скважине-игле:

https://youtube.com/watch?v=z40cNdsqfB0

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

Схема подключения скважинного насоса: как сделать правильно
