Устройство и схема подключения проходного диммера

Легким касанием…

Еще один тип диммеров – сенсорный. Легким касанием руки просто управлять освещением, изменять скорость вращения двигателя. Нагрузка на выходе может быть любая – от светодиодных лент, до мощных софитов в несколько кВт. Но и схема несколько сложнее.

Основной элемент – микросхема HT7700C/D. Это КМОП – устройство, разработанное для плавной регулировки яркости. Симистор выбирается нужной мощности, с учетом того, что на выводе 5 микросхемы ток равен 14 мА. Напряжение питания: 9–12 В. Сенсор подключается через диод к выводу 2.

В качестве сенсора подойдет любая металлическая пластина или кусок оголенного медного провода. Это все нужно красиво оформить.

Область применения

У кого-то может возникнуть вопрос, для чего вообще нужна регулировка яркости освещения? Прежде всего, для комфортной световой среды в домашней обстановке. Вечером вы сидите в зальной или гостиной комнате, отдыхаете и в этот момент вам совсем не нужно яркое освещение. Диммер для ламп позволяет включить их на 10-30 % мощности от номинального значения. Когда вам понадобится много света, нужно лишь используя регулятор включить светильники на их полную мощность.

Применяются диммеры, как в жилых помещениях, так и в общественных местах. Особенно удобны эти устройства, когда есть необходимость дежурного освещения. В магазинах, аптеках, банках, офисных помещениях зачастую на ночь в холлах и фойе оставляют свет, чтобы лампочки работали не на полную мощность, применяют диммеры. Вдобавок ко всему это даёт хороший экономический эффект в плане расхода электроэнергии.

Сейчас всё большую популярность набирает система «умный дом», когда многие бытовые приборы (кондиционер, вентилятор, телевизор), а также электрическое отопление или освещение управляется при помощи сигналов. В этом случае без диммеров никак не обойтись, хотя по большому счёту система «умный дом», пока всё-таки роскошь, а не необходимость.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт. У именитых производителей в зависимости от мощности наблюдается солидная разница в цене

У китайских изделий ощутимой разницы в стоимости не наблюдается

У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

https://youtube.com/watch?v=RSDSJic2REg

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

https://youtube.com/watch?v=F9JwaQKLftI

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

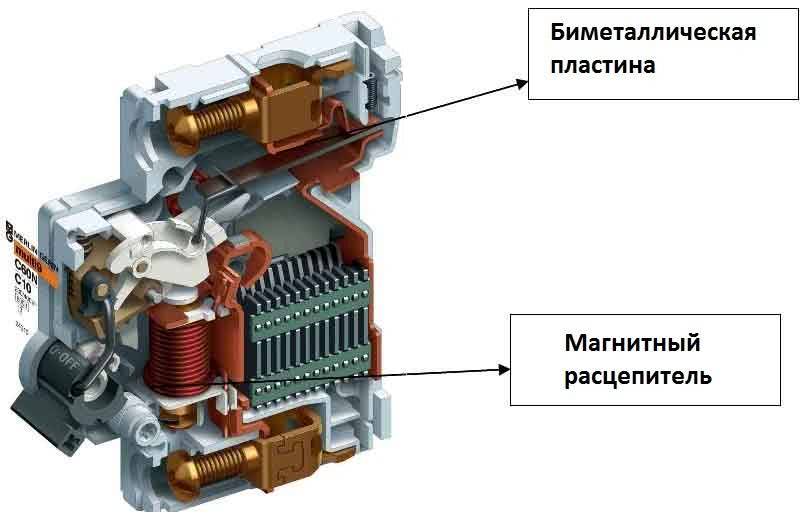

Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Что понадобится для работы?

Диммер представляет собой регулятор яркости, который позволяет поворотом ручки или нажатием клавиши изменить интенсивность света в комнате.

По типу регулировки мощности свечения они бывают:

• резистивные;
• трансформаторные;
• полупроводниковые.

Первый вариант наиболее простой, но экономным его назвать нельзя, поскольку снижение яркости свечения не изменяет мощность нагрузки. Другие два куда более эффективны, но имеют и более сложную конструкцию.  В зависимости от принципа действия и будет зависеть то, какие детали включает в себя диммер. Чтобы не отвлекаться от работы  всем необходимым лучше запастись заранее.

Для рассматриваемых далее примеров вам пригодятся такие электронные элементы:

• Симистор – представляет собой ключ в схеме, используется для открытия или запирания участка цепи от протекания электротока. Применяется в цепях с питающим напряжением в 220В, имеет три вывода – два силовых и один управляющий.
• Тиристор – также устанавливается  в качестве ключа и переводится в устойчивое состояние, необходимое для работы схемы.
• Микросхема – более сложный элемент электронной схемы со своей логикой и особенностью управления.
• Динистор – также является полупроводниковым элементом, пропускающим электрический ток в двух направлениях.
• Диод – однонаправленный полупроводник, который открывается от прямого протекания электротока и запирается от обратного.
• Конденсатор – емкостной элемент, основная задача которого накопление нужной величины заряда на пластинах. Для изготовления самодельных диммеров лучше использовать неполярную модель.
• Резисторы – представляют собой активное сопротивление, для диммеров используются в делителях напряжения и токозадающих цепях. В схемах пригодятся как постоянные, так и переменные резисторы.
• Светодиоды – пригодятся для обеспечения световой индикации в диммере.

В зависимости от конкретной схемы и устройства диммера, будет зависеть и набор необходимых деталей, все из вышеперечисленного приобретать не нужно. Заметьте, что некоторые из них можно выпаять их старых телевизоров радиоприемников и прочих бытовых приборов, которые вами больше не используются. Далее рассмотрим примеры конкретных схем.

Это интересно: Как подключить трёхклавишный выключатель света — схема, как правильно подсоединить, инструкция по установке с видео

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

В зависимости от способа установки выделяют:

• модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
• конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
• монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
• моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Совместимость светодиодных ламп с диммерами

Универсальных регуляторов нет, для каждого типа источников освещения выбирается определенный вид диммера.

Диодные источники освещения могут быть регулируемыми и нерегулируемыми. Изготовители источников света могут производить продукты, которые функционируют с конкретным типом диммеров. Для определения совместимости можно воспользоваться таблицами, которые имеются у продавцов.

Выбирать регуляторы необходимо с учетом технических параметров лампочек:

1. Если источник света нерегулируемый, то установка лампы с диммером не допускается. Итогом может стать некачественная работа и поломка самого регулятора. Такие ситуации не распространяются на гарантийное обслуживание.
2. Регулируемые источники света работают могут работать со стандартными диммерами, функционирующими по типу отсечки фазы. Надо учитывать, что на уровень затемнения света будет влиять число диодных элементов, установленных на коммутаторе. Большая часть диммеров для правильной работы нуждаются в минимальном уровне нагрузки, составляющим в районе 20-45 Вт. Чтобы добиться такого уровня мощности, потребуется одна лампочка накаливания. Но для установки в сеть мощностью 220 вольт потребуется 2-3 диодные лампы.
3. Если будет применяться один диодный источник света, то рекомендуется отдать предпочтение диммеру низкого напряжения. Такое устройство используется для изменения параметра низковольтного LED света, обладающего магнитным трансформаторным устройством.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно
отсоединить и выкинуть заводской шнур питания и подключить на его место
специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту
конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной
лампы. И все прекрасно регулируется.

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерахДиммерДиммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Виды диммеров и схема их подключения

Диммеры с механическим ручным управлением выполнены по классической схеме и включаются подобно выключателям освещения в разрыв фазного провода (обычно светорегуляторы имеют встроенный выключатель). Они даже выпускаются в форм-факторе бытовых коммутаторов освещения для упрощения установки и монтажа.

Самые простые диммеры отключают освещение при повороте рукоятки из положения минимального освещения до крайней позиции (до щелчка). Недостаток такой системы – после включения каждый раз необходимо заново выставлять нужный уровень освещения. Более продвинутые устройства регулируют уровень освещения поворотом рукоятки, а выключают и включают свет нажатием на нее. При этом уровень яркости не изменяются.

Светорегуляторы с более высоким уровнем комфорта (сенсорные, с дистанционным управлением, с регулированием посредством аудио сигнала и т.п.) подключаются и в разрыв фазного провода, и к нулевому проводнику. Это связано с необходимостью питать внутреннюю схему управления. Если диммер управляется от компьютера (в основном для создания световых эффектов на LED-лентах), то для него предусматривается отдельный источник питания от сети.

Отдельно надо рассмотреть схему подключения проходного диммера. Это светорегулятор, способный работать в системе с проходным выключателем. Такие коммутационные аппараты располагают, например, в двух концах длинного коридора. При входе в коридор освещение можно включить, а при выходе – выключить, независимо от положения другого выключателя.

Если эту систему дополнить диммером, то можно изменять уровень освещения. Светорегулятор устанавливается только с одной стороны – если установить с двух, то результат двойного нарезания одной синусоиды будет непредсказуем.

Если оснастить светорегулятор собственной группой перекидных контактов, получится проходной диммер. Он позволяет отключать и выключать освещение независимо от положения другого аппарата и регулировать яркость.

Следует упомянуть и переносные диммеры. Они используются для торшеров, настольных ламп и т.п. Такой светорегулятор включается в розетку, а уже в его разъем можно подключить светильник и регулировать его уровень свечения.

Для освещения помещений без постоянного пребывания людей (подъездов, складов и т.п.) разработаны и применяются модульные диммеры.

У них блок регулятора и орган включения-выключения разнесены в пространстве. Основной модуль располагают, как правило, в электрическом распределительном щите и включен в общую систему энергоснабжения. Выносной выключатель монтируется в любом доступном месте – на входе в помещение, на щите управления и т.д.

Настроечный орган установки уровня освещенности располагается на корпусе основного блока. Требуемая яркость свечения ламп устанавливается во время настройки. Такой регулятор может включаться вручную или автоматически – в этом случае он дополняется датчиком движения, емкостным реле и т.п.

Подобные светорегуляторы (кроме моделей класса Эконом) имеют дополнительные функции, такие как плавное нарастание и спад уровня освещенности и т.п.

Существуют модульные регуляторы для создания систем Master-Slave. Уровень и алгоритм работы устанавливаются на ведущем устройстве, остальные повторяют настройки, которые передаются по линиям связи.

Основные конструктивные элементы

Для того чтобы создать схему регулятора освещения, потребуется набор определенных деталей. Они позволяют собрать новое устройство или выполнить ремонт старого.

При сборке диммера часто используется регулятор мощности на симисторе, который широко известен как триодный симметричный тиристор или триаке, представляющем собой полупроводниковое устройство. С его помощью выполняются коммутации в цепях переменного тока на 220 В. Прибор оборудован двумя силовыми выводами для последовательного подключения нагрузки.

В закрытом состоянии симистор не проводит электрического тока, поэтому нагрузка оказывается выключенной. После подачи отпирающего сигнала, между электродами образуется проводимость, и ток вновь поступает к нагрузке. Основным параметром симистора считается ток удержания. Если ток, протекающий через электроды, будет превышать этот параметр, то симистор останется в открытом положении. Симистор считается основным регулирующим элементом, наиболее подходящим для ламп накаливания и других осветительных приборов. От его параметров зависит мощность подключаемой нагрузки.

Схема диммера включает в себя динистор, также относящийся к категории полупроводниковых приборов. Он представляет собой разновидность тиристора и обладает проводимостью в двух направлениях. Фактически динистор состоит из двух диодов, включенных навстречу друг другу.

В конструкцию диммера входят диоды, обладающие разной проводимостью, в зависимости от направления электрического тока. Проводящая часть состоит из двух электродов – катода и анода. Приложенное прямое напряжение вызывает открытие диода, а при обратном – диод закрывается. Схема дополняется неполярным конденсаторов, который можно включать в цепь не соблюдая полярность. Изменение полярности конденсатора допускается при эксплуатации в рабочем режиме.

В качестве пассивных элементов в конструкции диммера используются постоянные и переменные резисторы. У постоянных резисторов имеется точное значение сопротивления, а у переменных оно может изменяться. Их основной функцией является преобразование силы тока в напряжение и наоборот. Кроме того, они ограничивают ток и поглощают электроэнергию. Переменный резистор, известный как потенциометр, оборудован так называемым движком в виде подвижного отводного контакта. Роль индикатора в устройстве диммера исполняет светодиод.
