Аккумуляторная батарея своими руками: все о самодельном аккумуляторе

Техника безопасности

используйте диэлектрические перчатки;
не прикасайтесь к клеммам голыми руками;
аккумуляторы должны быть отключены от нагрузок;
пользуйтесь инструментами с изолированными рукоятками;
проверьте клеммы и соединительные контакты перед подключением;
не используйте аккумуляторы с разными параметрами и степенью износа;
будьте внимательны с полярностью;
используйте подходящие провода для соединения;
изолируйте сборку от влаги

Ошибки коммутации и их последствия

Ошибки коммутации можно разделить на ошибки самого соединения (перепутали плюс и минус) и на неправильный выбор аккумуляторов и соединяющих проводов.

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Порядок переделки

Разборка

Корпус шуруповерта, который необходимо разбирать для замены аккумуляторов, крепится винтами или клеем. В первом случае достаточно воспользоваться отверткой – процесс не займет более 5 минут. Если корпус приклеен – поможет молоток. Несколько интенсивных ударов в нижнюю часть около кромки разъединят шуруповерт, открыв внутренний отсек с аккумуляторами. Сам корпус при этом не повреждается, так как защита от ударов предусмотрена конструкцией.

Как выглядит разобранный корпус аккумулятора?

Вынув схему с аккумуляторами, обратите внимание на контактные пластины – они нужны для подсоединения новых батарей. Их можно открепить отверткой или плоскогубцами, но делать это нужно аккуратно, чтобы не повредить пластиковые элементы

Также рекомендуется сохранить штатный термодатчик и размыкатель. От них зависит работа зарядного устройства, если его не планируется заменять.

Следующий этап подразумевает пайку кабелей к плате стабилизации. Блок с аккумуляторами подсоединяется к защитному модулю через подготовленные провода с сечением 1,5 или 2,5 мм2

При подключении важно соблюдать схему:

на плюс к контакту В+;
на минус к контакту В-.

Кабели с остальных контактов аккумулятора присоединяются к зажимам В1, В2 и В3. Число соединений зависит от количества батарей. Не следует забывать и о технике безопасности – во избежание короткого замыкания плата стабилизации изолируется от батарей термоусадкой.

После пайки проводов к плате необходимо подсоединить блок питания. На самом модуле для этого предусмотрены контакты Р+ и Р-. От них кабели идут к соответствующим клеммам стандартной микросхемы.

Сборка

Схема подключения новых деталей.

После подключения новых аккумуляторов к схеме шуруповерта необходимо припаять провода к внутренним элементам устройства. Потребуются кабели с сечением 0,75 мм2, так как токи проводятся довольно большие. Провод с таким сечением хорошо выдерживает токи более 20 А при напряжении 12 В. В процессе пайки можно не волноваться о том, что аккумуляторам повредит перегрев – литиевые АКБ хорошо его выдерживают. Однако потребуется быстродействующий флюс, например глицериновый ТАГС.

Для большей надежности устройства можно пустить на контактные разъемы аккумуляторного блока толстые провода с сечением 1,5 мм2, особенно, если позволяет свободное пространство. Перед припайкой к ответным контактам также нужно использовать отрезки термоусадочной трубки. Она дополнительно изолирует плату от элементов батареи. В ином случае края пайки могут повредить конструкцию литиевого элемента и привести к короткому замыканию.

Заряжается обновленный шуруповерт штатным зарядником, если его замена не предусмотрена.

Переделка зарядного устройства

В случаях, когда стандартная зарядка не подходит к новым литиевым аккумуляторам по вольтажу и прочим параметрам, необходимо ее модернизировать. Переделать зарядное устройство шуруповерта для литиевых аккумуляторов можно, установив недостающие элементы контактной схемы. В их число входят: узлы остановки зарядки, защитные элементы и т.д. В целом ЗУ дорабатывается под основной параметр – выводной ток. Если зарядное устройство необходимо менять основательно, то дешевле и проще будет купить новое универсальное оборудование, которое автоматически рассчитывает ток и напряжение.

Переделка шуруповерта под литиевые батареи – это довольно простой процесс, не требующий наличия специальных знаний и умений. Нужно лишь знать базовые правила соединения контактов и уметь паять на начальном уровне

Не менее важно соблюдать технику безопасности, чтобы не повредить элементы шуруповерта. Также может потребоваться переделка зарядного устройства под новые характеристики аккумуляторов, но в большинстве случаев проще купить автоматическое ЗУ

https://youtube.com/watch?v=GIXKdcaruFk

Прибор для восстановления литиевых аккумуляторов

Контроллер переводит разряженные в ноль батареи в нерабочее состояние. В таком случае напряжение на клеммах составляет 2,5 В. При получении этого значения источник питания подлежит восстановлению. Сделать ремонт возможно с помощью специального прибора, например Turnigy Accucell 6. Устройство самостоятельно контролирует процесс восстановления.

Действие выполняется так:

С помощью клавиши “Type” выбирают способ зарядки “Li-Po”. Режим предназначен для аккумуляторов, подающих напряжение 3,7 В.
Короткими нажатиями кнопки “Старт” устанавливают напряжение заряда. Для Li-ion предназначен показатель 3,6 В.
Выбирают значение “Auto”. Это позволяет начать зарядку полностью разряженной батареи.
Устанавливают силу тока. Значение должно соответствовать 1/10 емкости батареи. Параметр изменяют, нажимая кнопки “+” и “-“.

При повышении заряда до 4,2 В устройство автоматически переходит в режим выравнивания напряжения. Завершение процедуры сопровождается появлением звукового сигнала и надписи “Full”.

Комплектация Li-ion аккумулятора своими руками

Используя последовательное соединение, мы суммируем напряжения всех батареек, емкость считается по самой слабой. В параллельном соединении суммируются емкости банок, ток, а напряжение остается как на одном элементе. Чтобы удвоить емкость и получить большую разность потенциалов, нужно пары соединить параллельно, и включить их в связках в общую цепь последовательно.

Выполняя своими руками сборку Li-ion аккумуляторов, необходимо учесть, корпус банок нельзя разогревать. Нужно пользоваться точечной сваркой или очень мощным паяльником со специальным флюсом. Перемычки выполняют из толстого изолированного провода, уменьшая сопротивление, исключая нагрев. Можно воспользоваться специальной токопроводящей лентой. Соединять аккумуляторы нужно с помощью термоклея и клейкой термоленты.

Последовательное соединение работает правильно, если банки имеют равные параметры, и каждая поглощает равный заряд. Задачу решают с помощью балансиров, которые являются неотъемлемой частью схемы.

Для того, чтобы каждый элемент не получил излишний заряд и не разрядился ниже нормы, используют защитные платы на каждом элементе или общую защитную плату, рассчитанную на конкретное количество банок – 3S, 4S, 6S. Зачастую в MBS включен балансир.

Уровень заряда аккумулятора необходимо контролировать, для этого используют индикатор. Актуально знать, сколько энергии в батарее, чтобы своевременно подзарядить прибор.

Переделка шуруповерта «Hitachi» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Hitachi» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Как я собирал 4S 18650 аккумулятор

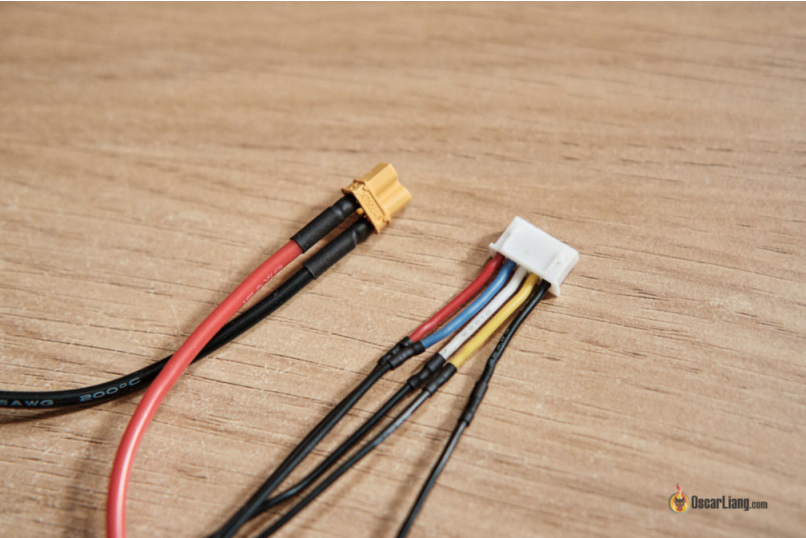

Припаяйте провода к разъемам, обычно использую длинные провода, это больше чем мне нужно, но я могу просто обрезать их до нужной длины позже.

Припаиваем провода к ячейкам 18650 согласно схеме. Вам обязательно нужно ознакомиться с моим руководством о том, как безопасно паять батареи 18650.

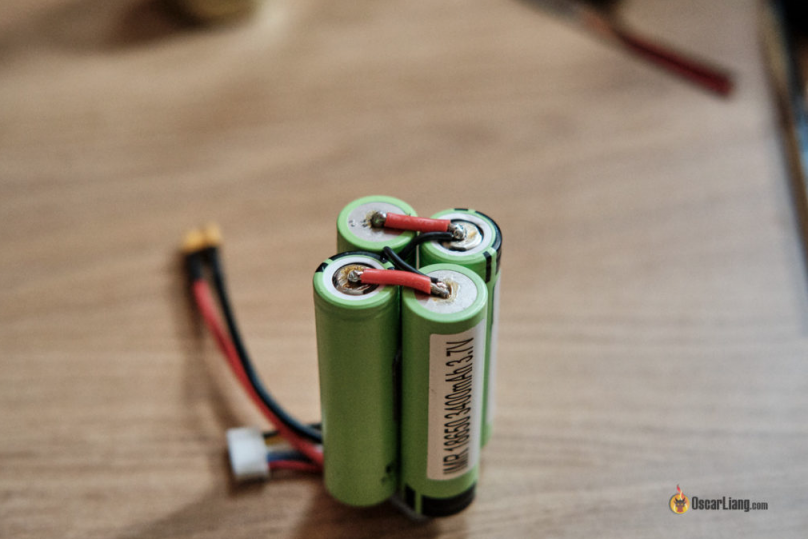

Верхняя сторона.

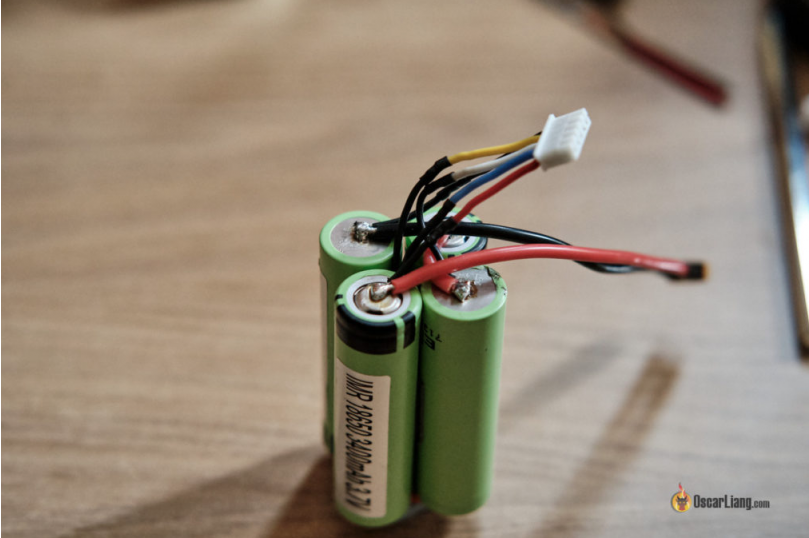

Нижняя сторона.

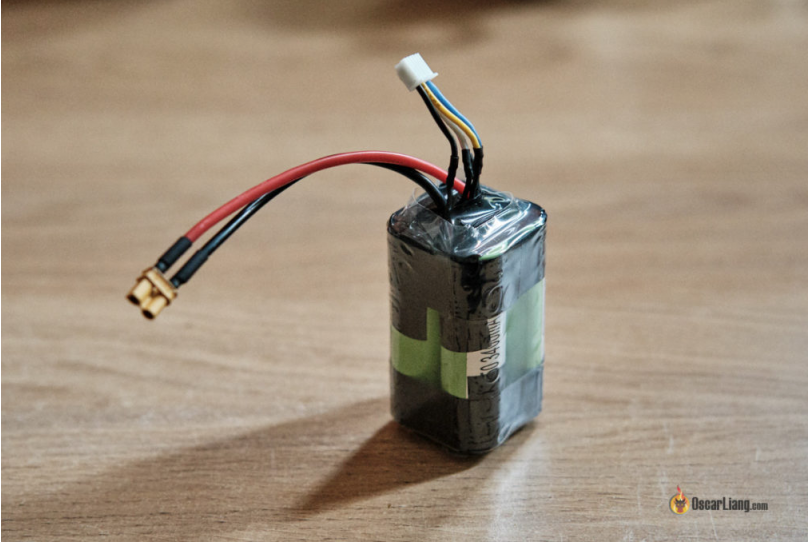

Нужно заизолировать все паяные соединения изолентой, а затем завернуть ее в термоусадочную пленку. Скорее всего, Вы сможете использовать более короткий разрядный провод, чтобы сэкономить пару граммов, я специально сделал его длиннее.

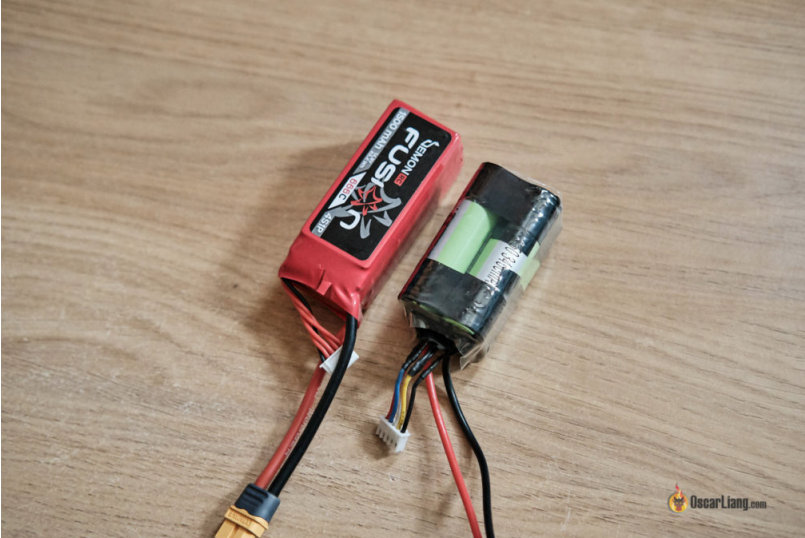

Получилось меньше по размеру, чем мой LiPo-аккумулятор 4S 1500 мАч.

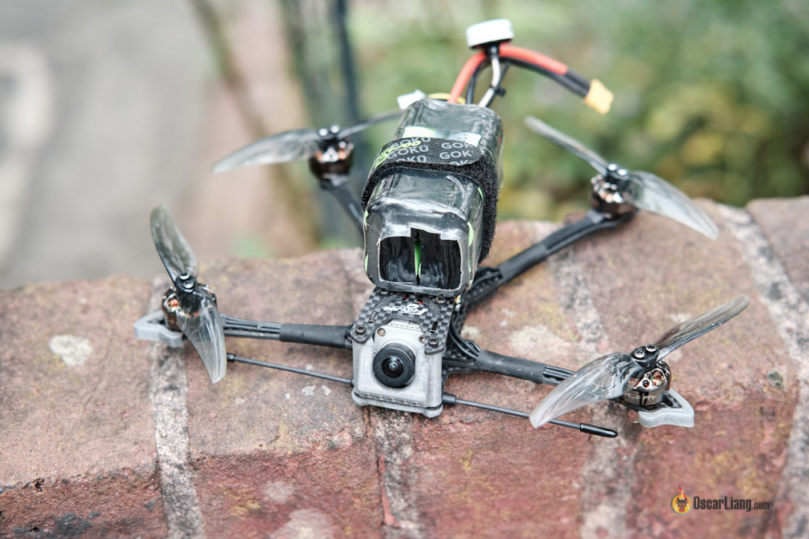

Батарея 4S 18650 весит 203 г, и это около 30 минут полетного времени на моем Flywoo Explorer LR 4 ″: https://oscarliang.com/flywoo-explorer-lr/

Данная статья переведена с английского языка, первоисточником является oscarliang.com

Классификация по методу зарядки

Зарядное устройство заряжает АКБ, подключаясь как промежуточное звено к сети бытового электропитания.

Переменный ток в 220 В выпрямляется, его напряжение понижается, и некоторые другие характеристики так же модифицируются под «требования» автомобильного аккумулятора.

Но зарядные устройства для автомобильных аккумуляторных батарей в первую очередь различаются по способу зарядки.

Они классифицируются на аппараты:

постоянного тока;
постоянного напряжения;
аппараты, в которых реализован комбинированный метод.

Это означает, что устройство заряжает АКБ (аккумуляторную батарею) либо постоянным током, либо постоянным напряжением, либо может использовать любой из этих методов.

Каждый метод имеет свои функциональные особенности, плюсы и минусы.

Зарядка постоянным током

Это наиболее быстрый режим заряжания автомобильного аккумулятора. Используется постоянный ток, который должен быть равен 10% от емкости аккумулятора в амперчасах.

Если он будет ниже — аккумулятор будет заряжаться слишком долго или не зарядится вообще, если выше — АКБ может выйти из строя.

Автоматические зарядники постоянного тока устанавливают зарядный ток в зависимости от емкости АКБ самостоятельно, но на дешевых моделях, как правило, нет верньеров, позволяющих контролировать и регулировать ток.

Поэтому, если есть возможность, стоит приобрести зарядное устройство не только с функцией автоматической зарядки по току, но и с ручным регулятором, чтобы иметь возможность выставить ток зарядки самостоятельно.

Кроме того, за процессом зарядки нужно следить, т. к., несмотря на функцию автоматического отключения, которой снабжены почти все современные зарядники, превышение времени заряжания может привести к тому, что батарея «вскипит».

Зарядка постоянным током не очень хорошо сказывается на аккумуляторе, поэтому прибегать к этому методу часто не рекомендуется.

Важно: выбирая устройство зарядки при помощи постоянного тока, стоит присмотреться к тем, у которых есть режим десульфатации. Этот режим позволяет полностью восстанавливать емкость аккумулятора, долгое время (год и больше) стоявшего без дела

Зарядка постоянным напряжением

Метод постоянного напряжения — наиболее длительный, но и наиболее оптимальный для банок аккумулятора способ зарядить их. Здесь используется режим, в котором напряжение постоянно, но вот ток зарядки падает пропорционально оставшейся емкости аккумулятора.

Что это значит на практике? Допустим, полная емкость аккумулятора — 100% заряда. Зарядка идет постоянным напряжением 12-13 В.

При этом ток зарядки уменьшается по мере «наполнения» АКБ. Когда он заряжен на 99%, то ток уменьшается до 1% от исходного значения. Когда уровень заряда достигает 100%, ток падает до нуля.

Такой способ позволяет продлить срок службы АКБ, но сеанс «заправки» на несколько часов дольше, чем при методе заряжания постоянным током.

Поэтому такое устройство хуже подходит для экстренных ситуаций.

Комбинированный метод

Комбинированный метод предусматривает в работе «смену режимов». То есть зарядка идет вначале постоянным током, а потом, когда банки АКБ заряжены уже на 50-60%, аппарат автоматически переключает режим на зарядку постоянным напряжением.

Комбинированный способ дает возможность восстанавливать работоспособность аккумулятора быстро, но в ьто же время в щадящем режиме, что позволяет сохранить его ресурс работы.

Такой способ позволяет продлить срок службы старых аккумуляторов и не загубить раньше времени новые.

Все «комбинированные» зарядные устройства относятся к импульсному типу (что это такое — читайте ниже) и снабжены микропроцессорным блоком управления.

Как зарядить литиевый аккумулятор 12 вольт

Каждый литиевый аккумулятор представляет герметичное изделие цилиндрической, призматической формы, для Li-pol в мягкой упаковке. Все они имеют напряжение 3,6- 4,2 В и разную емкость, измеряемую в мА/ч. Если собрать последовательно 3 банки получится батарея с напряжением на клеммах 10,8 — 12,6 В. Емкость при последовательной зарядке, измеряется по самому слабому литиевому аккумулятору в связке.

Как правильно заряжать литиевый аккумулятор 18650 или Pol на 12 вольт, нужно знать. Для возвращения прибору емкости необходимо использовать ЗУ с контроллером

Важно иметь в сборке РСМ для каждой банки, защиту от недо- и перезаряда. Другая схема незащищенных литиево-ионных аккумуляторов – установка РСВ – управляющей платы, лучше с балансирами, для равномерной зарядки банок

На зарядном устройстве необходимо задать напряжение, под которым работает батарея, 12,6 В. На приборной доске устанавливается количество банок и ток зарядки, равный 0,2- 0,5 С.

Как заряжать, предлагаем посмотреть видео, способ зарядки для 2, 3 литиевых аккумуляторов 18650, соединенных последовательно. Используется бюджетное зарядное устройство.

Варианты зарядки литий-ионных литиево-полимерных аккумуляторов:

Зарядное устройство приобретаемое в комплекте с прибором.
Использовать разъем USB от электронной техники – компьютера. Здесь можно получить ток 0,5 А, зарядка будет долгой.
От прикуривателя, купив переходник с набором портов. Выбрать тот, что соответствует параметрам батареи на 12 В.
Универсальное зарядное устройство «лягушка» с доком для установки гаджета. Как заряжать? Есть панель индикации заряда.

Специалисты советуют использовать для зарядки литиевых аккумуляторов штатное зарядное, остальные – только в форс-мажорных обстоятельствах. Однако, как зарядить литиевый аккумулятор без штатного зарядного устройства, нужно знать.

Распространённые типы аккумуляторов для инструментов

Человеком придумано несколько десятков типов аккумуляторов, каждый из которых имеет свои определённые особенности. Но в распоряжении конструкторов электрической техники, будь то шуруповёрт или сабельная пила, находятся лишь некоторые из них, которые наиболее полно отвечают списку требований — компактности, безопасности, а также нетребовательности в обслуживании.

Ni-Cd. Структура никель-кадмиевых батарей подразумевает катод из химических соединений никеля, а анод — из кадмия в виде закиси его гидрата или в металлической форме. Электролит представляет собой щёлочь на основе калия. Благодаря низкому сопротивлению этот тип батарей не нагревается при значительной нагрузке ни при питании прибора, ни при зарядке током большого напряжения. Благодаря этому никель-кадмиевые элементы удобно применять в мощных приборах — ударных шуруповёртах, болгарках, цепных пилах. Батареи могут храниться длительное время в разряженном состоянии и не боятся умеренных отрицательных температур.
Ni-Mh. Спустя годы использования никель-кадмиевых батарей были выявлены их существенные недостатки: это эффект памяти, из-за которого во время эксплуатации нужно было внимательно следить за полным разрядом батарей, иначе их ёмкость сокращалась Появление устойчивых водородных гидридов соединений никеля с другими металлами привёл к появлению нового типа аккумулятора, а вот анод состоял уже из оксида никеля. Благодаря этому удалось решить вопрос с плохими экологическими показателями, на которые влиял токсичный кадмий. Металлгидридные батареи в меньшей степени подвержены эффекту памяти, а вот ёмкость при тех же размерах примерно на пятую часть больше. Правда, величина саморазряда в состоянии покоя не уменьшилась, а количество циклов, наоборот, стало меньше. И хотя металлогидридные аккумуляторы почти вытеснили никель-кадмий в бытовом секторе в форматах АА и ААА, шуруповёрты и рубанки комплектуются ими лишь изредка.
Литий-ионные. Этот стандарт пришёлся ко двору как нельзя кстати. Катод (преимущественно из кобальтата лития) в них изготавливается на алюминиевой фольге, а анод — на медной. В результате протекания электрического тока выделяются ионы лития, которые проникают в другие материалы, например, графит. Благодаря минимальному саморазряду, а также почти полному отсутствию эффекта памяти литий-ионные устройства повсеместно вытесняют другие виды батарей в современных инструментах. Правда, есть у них и недостатки. Они крайне требовательны к условиям зарядки, поэтому оснащаются микроконтроллерами, ограничивающими зарядный ток, а также отключающими аккумулятор при достижении критического низкого порога заряда. Если такой контроллер выходит из строя, батарея может перегреться и даже взорваться. Негативно сказываются и низкая температура окружающей среды, так что хранить аккумуляторный электроинструмент в холодном гараже не стоит.

О балансировке элементов литиевого аккумулятора

При последовательном соединении отдельных элементов их напряжения суммируются, а ёмкость остаётся той же. Даже из одной серии батарейки имеют различные характеристики, поэтому заряжаются они с разной скоростью. Например, при заряжании до суммарного напряжения 12,6 В элемент посередине может перезарядиться до 4,4 В, что опасно его перегревом.

Дабы не происходило чрезмерного перезаряда незащищенных элементов, применяются балансировочные шлейфы, подключаемые к специальным зарядным устройствам, например: iMAX B6 и Turnigy Accucel-6.

Каждая Li-ion и Li-pol аккумуляторная батарейка бытового назначения имеет самую совершенную защиту от перенапряжений, в виде схемы контроля напряжения, ключа на полевом транзисторе и термопредохранителя.

Балансировка защищённых элементов не требуется, поскольку при возрастании напряжения на каком-то из них до 4,2 В, зарядка гарантированно прервётся.

При сборке батареи из элементов без защиты есть выход из положения — поставить одну плату контроля напряжения на все батарейки, к примеру, соединив их по схеме 4S2P — 4 последовательно, 2 параллельно.

Также не нужна балансировка параллельно соединённых элементов.

При параллельном соединении батареек их напряжение остаётся прежним, а ёмкости суммируются.

ЗУ из блока питания АТХ (для подготовленных)

Более сложную схему имеет зарядное устройство, изготовленное из компьютерного блока питания.

Для изготовления устройства подойдут блоки мощностью не менее 200 Ватт моделей АТ или АТХ, которые управляются контроллером TL494 или КА7500

Важно, чтобы блок питания был полностью исправен. Не плохо себя показала модель ST-230WHF из старых ПК

Фрагмент схемы такого зарядного устройства представлена ниже, по ней и будем работать.

Помимо блока питания также потребуется наличие потенциометра-регулятора, подстроечный резистор на 27 кОм, два резистора мощностью 5 Вт (5WR2J) и сопротивлением 0,2 Ом или один С5-16МВ.

Начальный этап работ сводится к отключению всего ненужного, которыми являются провода «-5 В», «+5 В», «-12 В» и «+12 В».

Резистор, указанный на схеме как R1 (он обеспечивает подачу напряжения +5 В на вывод 1 контроллера TL494) нужно выпаять, а на его место впаять подготовленный подстроечный резистор на 27 кОм. На верхний вывод этого резистора нужно подвести шину +12 В.

Вывод 16 контроллера следует отсоединить от общего провода, а также нужно перерезать соединения выводов 14 и 15.

В заднюю стенку корпуса блока питания нужно установить потенциометр-регулятор (на схеме – R10). Устанавливать его нужно на изоляционную пластину, чтобы он не касался корпуса блока.

Через эту стенку следует также вывести проводку для подключения к сети, а также провода для подключения АКБ.

Чтобы обеспечить удобство регулировки прибора из имеющихся двух резисторов на 5 Вт на отдельной плате нужно сделать блок резисторов, подключенных параллельно, что обеспечит на выходе 10 Вт с сопротивлением 0,1 Ом.

Далее изготовленная плата устанавливается в корпус и производится подключение всех выводов согласно схеме.

Затем следует проверить правильность соединения всех выводов и работоспособность прибора.

Финальной работой перед завершением сборки является калибровка устройства.

Для этого ручку потенциометра следует установить в среднее положение. После этого на подстроечном резисторе следует установить напряжение холостого хода на уровне 13,8-14,2 В.

Если все правильно выполнить, то при начале зарядки батареи на нее будет подаваться напряжение в 12,4 В с силой тока в 5,5 А.

По мере зарядки АКБ напряжение будет возрастать до значения, установленного на подстроечном резисторе. Как только напряжения достигнет этого значения, сила тока начнет снижаться.

Если все рабочие параметры сходятся и прибор работает нормально, остается только закрыть корпус для предотвращения повреждения внутренних элементов.

Данное устройство из блока АТХ очень удобно, поскольку при достижении полного заряда батареи, автоматически перейдет в режим стабилизации напряжения. То есть перезарядка АКБ полностью исключается.

Для удобства работ можно дополнительно прибор оснастить вольтметром и амперметром.

Инструкция по настройке ЗУ

Подключаем к БП, у которого напряжение минимум на 1 В выше чем может дать сборка из аккумуляторов. Например, для сборки из 6хLi-Ion надо БП с выходом 26,2В. Выходной ток БП зависит от тока зарядки АКБ.
На ХХ настраиваем нужное выходное напряжение, соответствующее максимальному напряжению АКБ в заряженном состоянии. В моем случае – 25,2 В.
Подключаем АКБ к ЗУ, в разрыв между ними измеритель тока – устанавливаем нужный ток заряда. Я установил 1 А для АКБ с емкостью 2800 мА/ч.
При снижении зарядного тока до 0,1 х Ток заряда крутим средний многооборотник до зажигания синего светодиода – “зарядка окончена”.

Все соответствует корявому описанию)). Работает отлично. Буду использовать для зарядки переделанного шуруповерта. До Самары дошло за 25 дней. Для тех кто не может разобраться в работе светодиодов нашел отличное описание:

Верхний горит пока преобразователь способен отдавать в нагрузку установленный ток (в случае использования как зарядного получается это индикатор фазы СС, как только он погаснет – пошла фаза CV) средний светодиод горит пока ток в нагрузке не опустится до 0.1 установленного, погас – заряд окончен.

Значение 0.1 установлено по умолчанию, при желании корректируется как большую (заряд быстрее, емкость меньше) так и в меньшую сторону (время заряда увеличивается, аккумулятор заряжается полнее) средним потенциометром. Но заряд продолжается и после его выключения, это лишь индикатор, что аккумулятор в принципе заряжен и готов к использованию. Нижний светодиод – просто индикатор работы преобразователя.

charge – этот индикатор горит, пока ток в выходной цепи выше заданного значения. Это значение устанавливается относительно максимального тока. При установке большого максимального тока (единицы ампер) может не получиться установить индикацию на маленький ток (единицы и десятки миллиампер).

Графитовый стержень: применение

Графитовая составляющая из старых батареек — это не только основа для нового источника энергии, но и элемент, который можно использовать для электросварки. Делается это по нехитрой схеме:

Заточите графитовый стержень из старой батарейки под углом в 30-40 градусов.
Зажимом типа «крокодил» с токонепроводящей ручкой подсоедините его к «+» и «-» источника переменного или постоянного тока.
К зачищенной детали подключить «0» и «-«.
Электрод по мере выгорания необходимо периодически затачивать.

Как сделать батарейку дома? Потребуются подручные материалы, немного энтузиазма и усидчивости. В обмен вы получите альтернативные источники энергии.

Когда в следующий раз вы будете выкидывать относить в пункт переработки девятивольтовые батарейки (да-да, квадратные, “типа Крона”), не забудьте отделить их замечательные коннекторы.

1. Застёжка

Если вам вдруг понадобилась кнопка-застежка, а подходящего под рукой ничего нет, взгляните на контакты 9-вольтовой батарейки. Итак, разбираем батарейку, достаем планку с контактами.

Мы собираемся сделать потайную застежку на кожаном кошельке. Для этого разрезаем нашу планку пополам и сверлим или прокалываем в каждой половинке по два отверстия.

Пришиваем полученные детали к кошельку. Выглядит может и не супер, но свою функцию самодельная кнопка выполняет исправно.

2. Разъем для подключения батарей

Раз уж вы причисляете себя к самодельщикам-лайфхакерам, наверняка вам доведется мастерить какие-нибудь электрические приборы. И наверняка по этому у вас возникнет нужда подключить какое-нибудь питание. В случае с 9-вольтовыми батареями, не спешите бежать в магазин. Вы можете сделать коннектор самостоятельно. Просто отсоедините от старой батареи разъем и припаяйте к нему пару проводов.

3. Держатель для ключей и прочей утвари

Если у вас накопилось уже порядочное количество батареек, можно сделать кое-что поинтереснее.

Естественно, для начала разбираем их на контакты-коннекторы. Часть коннекторов приклеиваем на какую-нибудь основу. В нашем случае, это пластина искусственного камня. Можете использовать любой прочный клей. Наши рекомендации, как всегда – термоклей .

Так же, склеиваем несколько коннекторов сами с собой

После того, как они окончательно склеятся, сверлим в них с краю дырки под кольцо. Это будут наши брелки-держатели.

А вот и пара связок ключей в сборе

Крепим пластину-держатель в нужное нам место и получаем

Обратите внимание: ключи можно “лепить” друг на друга или даже зацепить туда батарейку в качестве крючка для одежды. Только всё-таки лучше не использовать для этого настоящую батарейку – они имеют тенденцию вытекать

Вам же не нужна кислота на одежде?

Спасибо за чтение!

Вопросом, что можно сделать из старых батареек, задаются люди, интересующиеся электроникой.

Маленькая пальчиковая батарейка совсем безобидна на вид. Но в ней содержится приличный контингент тяжелых металлов. Доказано, что одна такая вещичка загрязняет 20 м земли. Металлы оседают в почве, попадают в воду, а затем все это возвращается к людям.

Схемы плат защиты литиевого аккумулятора

На рынке представлены следующие балансировочные платы фабричного изготовления:

Устройство на базе стабилизатора LM317 обеспечивает подачу на батареи напряжения 4,2 В. В конструкции предусмотрены регулировочные сопротивления, в процессе зарядки работает контрольный светодиод красного цвета. Для подключения устройства используется внешний блок питания, коммутация к портам USB не предусмотрена конструкцией.
Китайские производители массово выпускают балансировочные платы на основе стабилизатора ТР4056, которые дополнительно оснащены защитой от переполюсовки аккумуляторов. Устройство предназначено для подключения к портам USB, предусмотрен регулятор параметров зарядки. Оборудование в автоматическом режиме, при достижении заданной емкости производится плавное снижение силы зарядного тока. В конструкции предусмотрен штекер для установки дополнительного температурного сенсора.
Устройство на основе чипа NCP1835 отличается уменьшенными габаритами и универсальностью, допускается коммутация аккумуляторов с различными параметрами. Балансир обеспечивает зарядку сильно разряженных элементов путем подачи тока малой силы, предусмотрена защита от установки батареек (со звуковой индикацией). В конструкции модуля предусмотрен регулятор времени зарядки.
Узел на базе контроллера зарядки S8254AA, оснащенный дополнительной балансировкой для аккумуляторов 18650. Оборудование поддерживает защиту от переразрядки и перезарядки, имеется контроль над коротким замыканием. Платы на основе контроллера S8254AA не оснащаются лампами, отображающими статус зарядки. Поставщики выпускают аналогичный блок без балансира, изделие отличается применением гетинакса красного цвета. Детали с балансиром изготовлены на основе гетинакса темно-синего цвета.

https://youtube.com/watch?v=lXKELGFo79o

В цепь включаются сопротивления, которые допускается заменить диодами 1N4007

При использовании диодов учитывается нагрев элементов при работе, при изготовлении монтажной платы принимают во внимание необходимость охлаждения узлов

Для регулировки требуется подать постоянное напряжение 5 В на входы устройства. В цепи предусмотрен резистор, изменяя значение сопротивления, необходимо добиться напряжения 4,2 В на колодках, предназначенных для установки литий-ионных аккумуляторов.

Для подачи питания в рабочем режиме используется трансформатор, напряжение равно суммарному значению подключенных аккумуляторов. На каждый элемент подается запас напряжения в пределах 0,15 В. Например, для зарядки 3 элементов требуется подвести напряжение 3*4,2+3*0,15=13,05 В.

Устройство обеспечивает зарядку батарей до момента достижения напряжения 4,2 В. После фиксации параметра включается стабилитрон, который активирует подачу питания через транзистор к балластным резисторам, имеющим сопротивление 4 Ом. В цепи предусматриваются контрольные светодиоды, которые включаются при подаче питания в балластную цепь.

Упрощенный блок на основе стабилитрона TL431A строится с использованием полупроводникового транзистора, удовлетворяющего параметрам зарядки. Поскольку элемент при работе нагревается, то необходимо предусмотреть охлаждение. В основе выбора типа радиатора лежит расчет по мощности.

https://youtube.com/watch?v=QpO2pQnX-Xg

Например, при напряжении 4,2 В и силе тока 0,5 А расчетная мощность составит 2,1 Вт. При увеличении параметров зарядки мощность возрастает, что вызывает сложности с теплоотводом. В конструкции используется 2 сопротивления, регулирующих пороговое значение напряжения.

Небольшие габариты устройств позволяют закрепить узлы на общей пластине. При монтаже нескольких балансиров требуется обеспечить изоляцию корпусов транзисторов (из-за подачи отрицательного питания от батареи).

Как сделать аккумулятор
