Ручной насос для скважины своими руками (устройство)

Практические чертежи и фото качалки для полива огорода

Насосы для скважины, изготовленные своими руками, могут иметь разный и вполне изящный вид. Их размеры определяют производительность агрегата. Так, внутренний диаметр рабочего цилиндра обычно составляет от 50 до 100 мм.

Мне приходилось поливать таким насосом огород у дедушки. На практике засосать воду удается при неоднократных движениях ручки, причем с небольшой глубины, так как в начале работы агрегата вместо воды приходится качать воздух. В этом случае клапаны работают неэффективно, а уплотнение поршня пропускает воздух при высоком разряжении в трубе скважины.

По этой причине в начале работы в камеру насоса сверху заливают воду, а при глубине скважины порядка 20 м или изношенных клапанах ее приходится добавлять один–два раза во время закачки.

После использования насоса вода в нем удерживается нижним клапаном ровно то время, которое обеспечивает качество клапана.

Практическая конструкция ручного насоса представлена на чертеже. Некоторые дополнения для стандартной конструкции:

Ручка изготовлена из стальной трубы диаметром 25-32 мм. Ее верхний конец сплющен для удобства соединения со штоком. Обе оси вращения рычага – болт диаметром 10 — 12 мм с шайбами и гайками.
Шток – стальной пруток диаметром 12-14 мм. В его нижней части необходима резьба для крепления к поршню. Шток фиксируется к клапану между двумя гайками с шайбами.
Поршень – стальной диск толщиной 4-10 мм, в зависимости от диаметра цилиндра. В нем сверлится ряд отверстий диаметром 10-15 мм. Поршень несколько меньше цилиндра по диаметру.
Уплотнение верхнего клапана – плоская резина толщиной 4 мм. В худшем случае можно использовать камеру грузовика.
Цилиндр – гладкая изнутри труба диаметром 50-100 мм. Хорошо подходит гильза от ДВС.
Нижний клапан изготовлен из той же резины толщиной 4 мм. В отверстие по центру диска вставляется болт с гайками и шайбами. Верхняя шайба примерно соответствует по диаметру размеру трубы скважины, что способствует высокому качеству уплотнения. Резинка крепится сбоку к основанию цилиндра. В настоящее время нижний клапан можно заменить стандартным обратным клапаном, который легко приобрести в магазине сантехники. Из него извлекают пружину для облегчения срабатывания.
Верхняя крышка зачастую отсутствует, так как для закачки из глубокой скважины приходится заливать воду в насос.

Для монтажа агрегата над скважиной необходима станина, которую удобно сварить из уголка сечением 45х45 мм. Для забора воды из скважины в нее опускается специальная труба с отверстиями на боковых поверхностях для предотвращения заиливания.

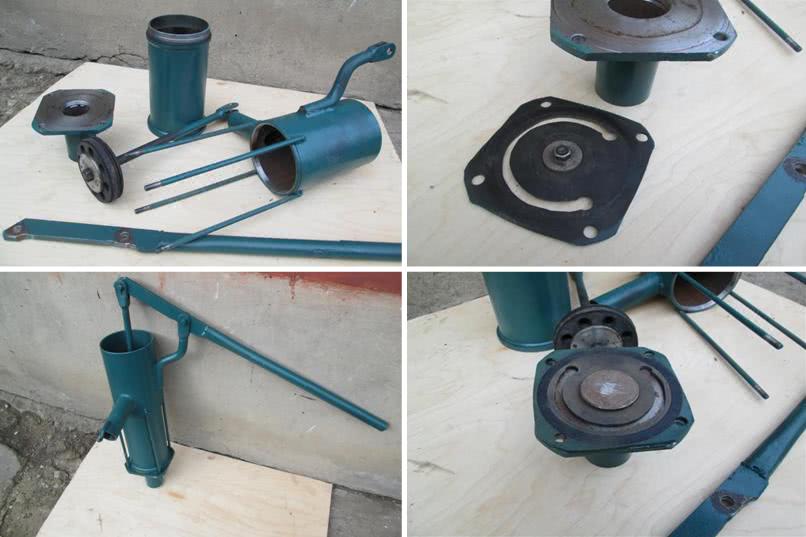

На фото представлен один из вариантов ручного насоса в разобранном виде. Рабочий цилиндр изготовлен из гильзы двигателя трактора МТЗ диаметром 110 мм. Верхняя часть – из стальной трубы диаметром 133мм. Подойдет и гильза от грузовика ЗИЛ-130, ее внутренний диаметр 100 мм. Поршень вырезан из ленты транспортера толщиной 15 мм и усилен снизу стальной шайбой большого диаметра. Чтобы не варить гильзу, а также обеспечить легкий доступ для ремонта, конструкция собирается на шпильках диаметром 8-10 мм, приваренных к верхней трубе.

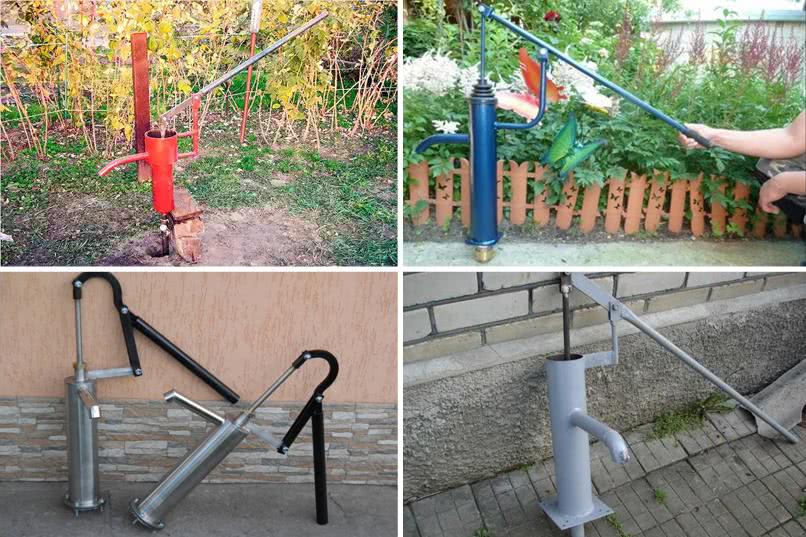

В качестве цилиндра насоса самодельщики находят самые разные детали, в том числе возможно использование корпуса огнетушителя. Ниже следует видео, в котором представлен такой вариант агрегата.

Особенности ручного оборудования

Ручной насос позволяет перекачивать жидкость из скважины, обустроенной на участке, к точке отбора, приложив небольшие усилия. Скорость водопотока здесь гораздо ниже, чем в автоматических приборах. Но накачать вручную ведро воды не сложно – с этой задачей справится даже подросток.

Тем не менее, рычажные механизмы имеют ряд существенных преимуществ.

Среди ключевых следующие позиции:

автономность – прибор можно использовать там, где отсутствует электрическая сеть, либо стоимость электроэнергии слишком высока, и подключать мощное оборудование экономически не выгодно;
небольшие материальные затраты на приобретение – ручной агрегат стоит значительно дешевле автоматического и не всегда есть реальная потребность платить значительную сумму денег за технику, которая не будет эксплуатироваться в постоянном режиме;
универсальность – ручные насосы на рынке представлены в широком ассортименте, выбрать подходяще устройство можно как под глубокую, так и под мелкую скважину;
ремонтопригодность – если какие-либо узлы рычажных моделей выходят из строя, они очень легко и быстро заменяются;
простой монтаж – установка не требует профильных знаний и осуществляется без использования специфического, дорогостоящего инструмента:
элементарное использование – чтобы насос начал подавать воду, нужно только несколько раз поднять и опустить рукоятку, с этой задачей легко справится даже ребенок, женщина или пенсионер.

У оборудования только два минуса. Первый – это физические усилия, которые требуется прикладывать для получения жидкости для питья или полива. В этом плане автоматические насосы, выкачивающие воду из скважины без непосредственного участия человека, выигрывают.

Эстетически привлекательный насос с рычажным механизмом может быть не только практичным и удобным прибором для подачи воды, но и оригинальным украшением дачного участка

Второй – небольшая по сравнению с автоматическими агрегатами производительность.

Однако, полноценным недостатком это считать нельзя. Ведь такие модели предназначаются для установки в местах, где нет потребности в постоянно текущей из крана воде или бесперебойную подачу просто невозможно организовать физически.

Ручные насосы с пластиковым корпусом подходят только для летнего использования. Чугунные и металлические агрегаты нормально работают в круглогодичном режиме. Нуждаются в утеплении при условии резкой смены температурных режимов

Обычно ручные насосы используют на дачных участках, посещаемых только летом, и в местах, где есть проблемы с постоянной подачей электричества.

Также ручные модели применяют как сопутствующий вариант водоснабжения. Так, ежедневно обеспечивать необходимым количеством воды грядки с овощами будет довольно сложно. А ручной насос поможет справиться с этой задачей, причем без лишних затрат на оплату электроэнергии.

1 Ручные насосы – разновидности и конструкция

Приспособления для подъема воды человечество изобрело давно. В течение столетий они усовершенствовались, но схема работы оставалась неизменной. В основу устройства положен принцип взаимодействия клапанов. Выделяют 4 основных типа:

поршневой;
штанговый;
крыльчатый;
мембранный.

Своими руками делают первый вид для источников глубиной до 10 м и второй, если требуется поднять воду с 10 и более метров. Два последних типа в быту практически не применяются из-за низкой производительности.

Ручные насосы за долгое время использования показали свои преимущества:

простая конструкция и быстрый монтаж;
доступно применение в самых неблагоприятных условиях;
экономичность – нет необходимости в электричестве;
унификация деталей, которые легко меняются при необходимости;
невысокая стоимость промышленных и самостоятельно изготовленных изделий;
для установки не требуется привлекать специалистов.

Некоторые недостатки обусловлены особенностями конструкции. Понадобится прилагать физические усилия – вода перекачивается при неоднократном нажатии на рычаг. Результаты, по сравнению с электрическим насосом, скромные. Несмотря на минусы, ручные помпы популярные, часто это единственная возможность обеспечить дом водоснабжением.

Конструкция поршневого насоса

Устройство состоит из цилиндра – чугунного, стального, иногда пластикового. Снаружи также виден изливной патрубок и рукоятка, скрепленная через шток с поршнем внутри. Он плотно прилегает к стенкам корпуса. В теле имеются каналы, которые закрыты клапанами, удерживающими воду от перетекания в камеру под ним. Используется механический привод – человек заставляет механизм попеременно двигаться вверх и вниз. В скважину опущена труба, соединенная с насосом. Снизу на ней установлено обратное запорное устройство.

Процесс подъема жидкости состоит из трех фаз:

1. В нерабочем состоянии цилиндр заполнен водой. Она удерживается клапанами, которые закрыты.
2. Пользователь нажимает на рычаг, жидкость проталкивается на выход поршнем. Одновременно под ним образуется разреженное пространство, которое заполняется водой.
3. Поршень идет вниз, под давлением клапаны в нем открываются, а обратный на трубе запирается. Вода переходит в верхнюю камеру. Затем механизм перемещается в первое положение, и циклы повторяются.

Конструкция штангового насоса сложнее. Он опускается в скважину, на поверхности расположен только рычаг, который через длинный шток соединяется с поршнем. Поднимает воду с глубины свыше 10 м, при этом рабочий цилиндр опускают ниже зеркала на 1 м. Применение возможно при диаметре обсадной трубы 100 мм и больше. Принцип работы во многом аналогичен с принципом поршневой помпы, установленной снаружи. Только эта конструкция не всасывает, а создает водяной столб, который при перемещении механизма подпирается новыми порциями жидкости.

Штанговые насосы снаружи отличаются длинными рычагами

Эти две модели используются для самостоятельного изготовления. Крыльчатые и мембранные малопроизводительные, с усложненной конструкцией. Схема поршневого и штангового насоса отличается простотой и безотказностью, но имеет уязвимые места. Уплотнения на поршне изнашиваются быстрее всего. Иногда такая же участь ожидает клапаны, особенно когда вместе с водой поднимается песок. Он воздействует, как абразив, повреждая резиновые и пластиковые детали.

Вариант № 1. Водяной насос для перелива воды

Примитивная конструкция для перекачки воды, которую можно собрать за 10 минут, послужит удобным подручным инструментом для работы в саду. Особенно это удобно, когда нужно многократно набирать воду из бочки вёдрами. По сути, это обратный клапан, закреплённый на трубке с отводом.

Для изготовления понадобится трубка, шланг и несколько горлышек от пластиковых бутылок в сборе.

Ход работы:

Из пробки вынимаем прокладку и подрезаем её на 2 мм меньше диаметра пробки, оставив нетронутым сегмент 3 мм.
Сверлим отверстие 10 мм по центру крышки.
Устанавливаем лепесток в крышку и вкручиваем обрезанное горлышко. Оно прижмёт оставшийся сегмент.
Вставляем клапан в трубку-шток и надеваем «юбку» из обрезанной пластиковой бутылки.
С обратного конца надеваем отводящий шланг.

Это устройство приводится в действие несколькими нажатиями по оси штока, когда заборная часть с клапаном погружена в воду. Далее жидкость пойдёт самотёком, пока есть перепад уровней. Затем воду можно поднимать, погружая шток в бочку.

Это единственное изделие с «отрицательной стоимостью». При его создании вы не только ничего не потратите (кроме времени), но и утилизируете с пользой бытовые отходы.

https://youtube.com/watch?v=vFosXrB-Jh4

Обратный клапан своими руками. Пошаговое видео для сборки

Помпа

Классическая схема помпы, которая применяется уже несколько десятков лет во многих селах и населенных пунктах без водопровода.

Понадобятся следующие комплектующие:

Труба ПВХ 5 см в диаметре и заглушкой и отводами.
Обратные клапаны 0,5 2 штуки.
Труба ППР 2,4 см в диаметре.
Резиновые прокладки и несколько пар болтов с гайкой 6-8 мм.
Дополнительные детали.

Делаем помпу.

Чтобы конструкция работала, нужно обеспечить надежность и герметичность конструкции. Ручка соединена с поршнем, который создает давление в рабочей камере. Под воздействием повышенного давления, вода проходит через два клапана и попадает на вывод. Если не обеспечить надежность корпуса, и плотность прилегания прокладки, усилия будут напрасными

Варианты изготовления

Ручной водяной насос своими руками сделать не сложно. Для этого сначала продумайте, сколько воды вам понадобится.

Видео в этой статье поможет вам в работе и по фото вы сможете наглядно посмотреть на такое оборудование. Так же ниже будет приведена инструкция по правилам выполнения данной работы.

Делаем насос

Собираем насос для перелива воды своими руками из подручных средств. Не смотря на то, что конструкция сама по себе примитивная, но очень удобная, если при работе в саду необходимо большое количество воды, например, для полива.

Итак, насос собирается за 10 минут, и для этого вам понадобится:

Используем пластиковые бутылки

Шланг,
Трубка и парочка горлышек от пластиковых бутылок.

Сборка насоса:

Прокладку необходимо вынуть из пробки, подрезать её на 2 мм, чтобы она была меньше диаметра самой пробки, то есть сегмент пробки должен составить 3 мм.
По центру крышки просверлите отверстие в 10 мм.
Затем установите лепесток в крышку и вкрутите приготовленное горлышко от пластиковой бутылки так, чтобы оно прижало сегмент, который остался. Клапан вставляется в трубку-шток, затем надевается вторая половина обрезанной пластиковой бутылки.
Отводящий шланг (см. Шланг для насоса – как выбрать и правильно эксплуатировать) надеваем с другого конца. Самостоятельно изготовленное устройство работает с нескольких нажатий по оси штока, когда заборная часть с клапаном находится в воде.
Пока есть перепад уровней, жидкость идёт самотёком.

Критерии выбора, монтаж и эксплуатация

При выборе ручной помпы для перекачки воды из колодца, нужно обратить внимание на некоторые параметры. Специалисты советуют учитывать следующие моменты:

Глубина водяного зеркала. Не все модели ручных устройств могут поднимать воду с существенных глубин.
Наличие примесей и тип скважины. Не каждый насос справится с перекачкой загрязненной жидкости.
Вес прибора. Масса ручных помп варьируется от 4 до 140 килограммов

Это важно учитывать при транспортировке и монтаже насоса.
Тип монтажа. В этом случае нужно учитывать, будете ли вы объединять устройство с автономным оборудованием или же планируете применять отдельно.
Сезон эксплуатации

Для постоянного применения насоса лучше приобрести чугунную или латунную модель. Если агрегат будет в основном использоваться в теплое время года, то можно отдать предпочтением недорогому пластиковому устройству.
Возможность перемещения при необходимости. Например, иногда может потребоваться откачка жидкости из пруда или речки.
Дизайн. Это актуально для владельцев, которым не хочется портить ландшафт своей придомовой территории.

https://youtube.com/watch?v=FMccca10z0k

Учитывая эти параметры, вы сможете подобрать для себя хороший насос

Кроме того, нужно обратить внимание и на производителя устройства

Для монтажа любой разновидности ручного насоса для откачки воды не нужны особые знания и навыки. Понятные и несложные чертежи, указанные в руководстве к изделию, позволят быстро и просто выполнить работы самостоятельно. В итоге начать пользоваться насосом можно уже через час-полтора работы.

Подача воды на участок — одна из самых важных задач при возведении дачи или коттеджа. Это особенно актуально, если рядом нет и не ожидается устройства централизованной водопроводной системы.

https://youtube.com/watch?v=igcvvRmc7_0

Насос для перелива жидкости

Первый вариант насоса, который можно создать своими руками – это насос для перелива жидкости. Он представляет собой самую простую и привычную конструкцию, и, чтобы сделать его не нужно много денег и усилий.

Но необходимы материалы для его реализации – это:

Обычная пластиковая бутылка с пробкой;
Такая же бутылка, но без пробки;
Кусок трубы из пластика необходимых габаритов;
И ключевой момент – сам изливной шланг.

Первым делом изготавливается лепестковый клапан для ручного насоса. Для этого следует вынуть прокладку из-под крышки пластиковой бутылки.

В центре крышки из-под бутылки заделываем отверстие 8 мм. Вставив туда прокладку, завинчиваем горлышко бутылки. Эта конструкция представляет собой готовый клапан, в который необходимо вставить трубу из пластика.

А у второй бутылки отрезаем тем временем верх. Получается элемент, похожий на обычную воронку. Эту воронку следует закрепить поверх трубы. Второй конец трубы соединяем с изливным шлангом. Таким образом, самая простая контракция водяного насоса своими руками готова.

Как сделать автономный насос из пластиковых труб?

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель. Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.

Для самостоятельной сборки колонки понадобится:

канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
сетчатый фильтр для монтажа на конец трубы;
тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
обратный клапан заводского изготовления;
крепление ручки из тройника 25*20 мм с впаянной резьбой;
металлическая трубка для ручки;
прокладка из фторопласта для изготовления поршня;
хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка самодельной конструкции происходит следующим образом:

К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикрутите сначала поршень из фторопласта, затем обратный клапан.
Вставьте ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закройте насадкой с фильтром. Получается конструкция «труба в трубе», которую нужно погрузить в колодец.
Сбоку от колодезного люка проделайте отверстие для трубы. Потребуется 2-3 хомута с резиновыми уплотнителями для фиксации трубы к стене колодца
К другому концу ПП трубы накрутите тройник, в него вставьте ручку. Чтобы выкачивать жидкость, нужно взять ручку двумя руками и двигать трубу вверх/вниз.
Внешнюю часть дополните изливом из отрезка канализационной трубы и двух фитингов – тройника и уголка на 90º. Во время движения ручки вверх/вниз вода выливается из излива (носика) в подставленный сосуд.

Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.

Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.

Установка и запуск насоса для скважины

Чтобы правильно подключить систему водоснабжения и выполнить ввод воды, необходимо грамотно установить насосное оборудование:

подсоединить обратный клапан к перекачивающему агрегату;
установить обжимную муфту;
произвести соединение с трубопроводом;
зафиксировать троса для погружения в источник водоснабжения;
зафиксировать на тросе трубы и питающий кабель;
опустить перекачивающий агрегат в скважину;
зафиксировать трос в оголовке обсадной трубы.

На заключительном этапе выполняется проверка работы перекачивающего агрегата. Сборку автоматики нужно производить по прилагаемой производителем инструкции.

Как сделать собственный насос?

Возможность сэкономить средства и не приобретать коммерческий вариант насоса имеет каждый мужчина, хоть немного знакомый с инструментом, да и в любом хозяйстве найдутся составляющие для простейшего устройства. Трудность вначале могут вызвать чертежи, составить их будет легче, если мы разберем, в каком порядке будем собирать самодельный агрегат.

Шаг 1: Изготовление корпуса

Для основы потребуется отрезок металлической трубы, диаметр которой должен быть не менее 8 см, а длина – 60–80 см. При этом толщина стенок цилиндра может быть любой. Главное условие – гладкость внутренней поверхности и отсутствие на ней коррозии. Лучше всего произвести обработку на станке. Наличие малейшей неровности будет сказываться на работе поршня и на его износе.

Шаг 2: Сооружение крышек

Цилиндр должен быть закрыт с обеих сторон. Для этого из пластика или металла необходимо вырезать два «кругляша», способных плотно закрывать диаметр трубы. Учитывая то, что эксплуатировать самодельный насос вы будете и в зимнее время, предпочтительней использовать металл во избежание разрыва крышки при обледенении. Совершенно идеальным решением можно считать наличие хотя бы одной (верхней) резьбовой крышки. Это значительно облегчит эксплуатацию насоса в случае возможных поломок. В середине крышек необходимо сделать отверстия. В верхней – для штока, в нижней – для дискового клапана.

Шаг 3: Дополнительные детали на корпусе

На расстоянии примерно 20 см от верхнего края цилиндра следует сделать сливной «носик». Изготавливается он обычно из небольшого отрезка трубы, диаметр и длину которой можно подобрать самостоятельно по своему усмотрению. Нелишним будет также присоединение к нижней части фланца, благодаря которому возможно закрепление собранной конструкции на поверхности.

Шаг 4: Сборка поршня

Материал для изготовления этой детали может быть любым. Дерево, пластик, металл – все зависит от того, как сам мастер видит условия его эксплуатации. Только не следует забывать про зиму, а также про свойства некоторых материалов расширяться и разбухать при попадании влаги. Также не надо упускать и необходимость сделать отверстие под поршневой клапан. Следующее условие – диаметр поршня должен быть таковым, чтобы как можно плотнее примыкать краями к внутренним стенкам корпуса. Как бы то ни было, нужно дополнительно снабдить эту деталь одним-двумя резиновыми кольцами, исключающими этот зазор.

Шаг 5: Установка клапанов

Производство этих деталей возможно как из резины, силикона, так и из металла и пластика. Тут все зависит от фантазии конструктора. Главное – соблюдение принципа движения «в одну сторону». Так, клапан, закрепленный на дне насоса, должен свободно впускать втягиваемую из скважины или колодца воду и в то же время надежно закрывать впускное отверстие и выдерживать давление поршня, движущегося вниз. И наоборот: поршневой клапан обязан безупречно работать, впуская жидкость в верхнюю часть насоса при опускании поршня и надежно закрывать отверстие при его стремлении к верхнему положению. Небольшая подсказка: с подобными функциями прекрасно справляются устройства, напоминающие по форме клепку.

Шаг 6: Оборудование впускной трубой

Эту часть насоса необходимо приварить к отверстию, которое просверлено в дне устройства и оборудовано впускным клапаном. Можно сделать немного по-другому: вырезать в нижней части агрегата отверстие, соответствующее диаметру трубы, и снабдить его винтовой резьбой. После собрать клапан, перекрывающий выход из трубопровода, непосредственно на нем. Остается только сделать резьбу снаружи трубы и элементарно навинтить на нее корпус насоса. Обязательное условие для этой части агрегата – способность вынести значительные перепады температуры, сопротивление коррозии. Самый лучший материал для труб – жесткий пластик или сталь.

Шаг 7: Монтаж ручки, штока и кронштейна

Вот мы уже почти и собрали насос для воды своими руками. Нужна удобная ручка, она закрепляется на кронштейне, жестко закрепленном на внешней стороне корпуса. Главное – плечо рычага должно быть таковым, чтобы удавалось без особых усилий поднять поршень. Место, за которое придется браться рукой, можно снабдить резиновой или силиконовой накладкой. Шток должен быть надежно скреплен с поршнем внутри, а его внешний конец – с помощью шарнира с окончанием длинной ручки. Теперь приводить в действие свой самодельный насос будет легко и удобно.

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три категории: постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Образцом для изготовления собственной модели может стать заводское изделие, собранное из прочных чугунных или стальных запчастей, с удобной ручкой для использования

Некоторые умельцы сооружают надежное оборудование для скважин и колодцев, исправно служащее годами. Представляем обзор самоделок, для изготовления которых использовался подручный материал.

Как сделать ручной насос для скважины своими руками?
