Сфера применения
Ретро проводку устраивают на таких объектах:
- в бревенчатом доме или каркасном из СИП-панелей;
- в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.
К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.
Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.
Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.
Как монтировать старинную проводку
Электросеть наружного вида устанавливается в несколько этапов:
Определение области, где будут размещены все элементы электропроводки – розетки, выключатели и приборы для освещения
Важно располагать розетки на значительном удалении от пола.
Выбор схемы подключения электрических приборов. От правильного определения этого параметра зависит надежность и безопасность всей системы.
Разметка трассы с помощью лазерного уровня.
Закрепление изоляторов
Ролики располагают на расстоянии не менее 4 см от любого элемента электрической сети. Если кабели прокладывают в горизонтальном направлении, то изоляторы устанавливаются в большем количестве. Не стоит располагать ролики на дистанции более 45 см друг от друга. При монтаже в вертикальной плоскости это расстояние может составлять до 50 см. Установка сети в доме из бруса предполагает учет количества и размера бревен. При колодах, диаметр которых составляет менее 30 см, изоляторы размещаются через 2 штуки, в противном случае ролики устанавливаются через одно бревно. Для поворота кабеля понадобятся два керамических изолятора, их располагают под углом. Поблизости от элементов электрической сети кабель должен быть обязательно перевязан тканевой обмоткой.
Размещение монтажных коробов.
Монтаж розеток. Дистанция от водопроводных и отопительных труб должна составлять не менее 50 см. Двери и окна располагают по крайней мере через 10 см от кабелей. В местах подхода проводов к розетке оставляют допуск размером в 20 см для последующего подключения. Чтобы предотвратить натягивание проводов в распаечных коробах, они перевязываются в области соприкосновения с изоляторами.
Подключения и распайка проводов. В этот момент важно предотвратить скручивание кабелей. Ответвления размещают исключительно в коробах. Развод кабелей можно осуществлять в вертикальном или горизонтальном направлениях. При прохождении провода сквозь стены применяют фарфоровые втулки.
Открытый тип проводкиИсточник vit-elektro.by
Если не хочется выполнять полностью открытый тип проводки, можно использовать комбинированный вариант электрической сети. Для этого используют кабельные каналы, в которых укладывают некоторые участки витого провода. Например, основные линии можно разместить в коробах, а места подключения к розеткам и выключателям выполняются в ретро стиле.
Необходимые материалы для ретро проводки
Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.
Кабели (провода)
Декоративные проводники имеют следующие характеристики:
- Материал — медь.
- Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
- Сечение — 0,75, 1,5 и 2,5 кв. мм.
- Число жил — 2 или 3.
- Форма — витые.
В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):
- 0,75 — 2,9;
- 1,5 — 4,4;
- 2,5 — 6.
Крупнейшие российские производители:
- Фабрика электротоваров «Гусевъ».
- Villaris (российско-испанское совместное предприятие).
- Bironi.
- Gemini Electro.
Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.
Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах
На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид
Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.
Российские провода не уступают в качестве импортным, но стоят намного дешевле.
Изоляторы
Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.
Изоляторы (их часто называют роликами) изготавливают из следующих материалов:
- керамика (самый распространенный вариант);
- негорючая пластмасса (наиболее дешевые).
Разброс геометрических параметров (мм):
- диаметр цилиндрической части — 18-22;
- высота — 18-24.
Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:
- В тон стен.
- Такой же, как у проводов.
- Нейтральный белый.
Особую группу составляют ролики с орнаментом.
Розетки, выключатели и распаечные коробки
Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).
За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.
Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.
Другие элементы
Для создания завершенной композиции производители предлагают следующие ретро компоненты:
- Патроны.
- Подрозетники.
- Кабельные проходы.
- Клеммные колодки из керамики.
- Лампы, люстры.
Выключатели, розетки, распаечные коробки в стиле ретро
Наружная проводка подразумевает использование розеток и выключателей для наружного монтажа. Многие производители, которые выпускают ретро-кабель и изоляторы, производят и эти устройства в особом, винтажном стиле.
По ценам тут есть приличный разброс, но он объясняется происхождением устройств. Европейская продукция сделана качественно. Отличные внешние данные и качественная электрическая часть. Но цены на одинарные розетки/выключатели стартуют от 30$ за единицу. И это — самые дешевые. Но стоит сказать, что служить они будут десятилетиями. Хорошие модели есть у Thomas, Aldo Bernardi, LLinas.
Есть с росписью
Есть электророзетки, выключатели распределительные коробки в стиле ретро, которые производятся в России. Наиболее известна в этой области фабрика «Гусевъ». Их продукция есть как в стиле «лофт», так и с росписью под хохлому, гжель и другие техники. Встречаются очень интересные модели. Цена на эту продукцию сравнима с европейскими аналогичными продуктами, но дизайн уникальный.
Самый дешевый сегмент — продукция китайского производства. Многие внешне очень даже неплохо выглядят, но электрическая часть далеко не всегда на высоте. Но это для китайских продуктов не новость. Может работать долго и без проблем, а может стать источником проблем.
Устанавливают розетки и выключатели на специальные подставки
Электроустановочные изделия в стиле ретро
Распаечные коробки тоже могут быть в стиле ретро
Из металла с патиной
Изоляторы разных цветов
Графические и растительные орнаменты
Все элементы в одном стиле
Эта серия называется «русская усадьба»
Ручная роспись….
Еще один выход — найти среди стандартных коллекций подходящие по стилю варианты. Для колоритных интерьеров это не выход, но для нейтральных современных стилей очень даже подойдет. YFghbvth? tcnm e LeGrand, Elso Contura,
Какая электропроводка подходит для деревянного дома?
Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.
Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.
Открытая или закрытая?
В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:
Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.Канал прокладывается ровно, в горизонтальной или вертикальной плоскостиВ строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.
Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.
Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.
Составление схемы
Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов
При составлении плана-схемы отдельное внимание обращается на следующие моменты:
Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.Примерная схема электропроводкиПри планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.Все провода соединяются между собой в специальных распределительных коробках.
Особенности монтажа
Вот мы и подобрались к наиболее интересующему Вас вопросу – как самостоятельно провести ретро проводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать рекомендации, предоставленные ниже и действовать согласно следующей пошаговой инструкции:
- Определите, где будут установлены все выключатели, розетки, светильники и на основании этого начертите схему электропроводки под старину. Для примера рекомендуем просмотреть схему проводки в однокомнатной квартире.
- Перенесите наброски на стены в соответствии с подготовленной схемой. Чтобы соблюдалась горизонтальность всех линий, рекомендуем использовать самодельный лазерный уровень либо купить специальное устройство от производителя, как показано на фото ниже.
- Установите фарфоровые ролики вдоль размеченной трассы. Расстояние между изоляторами при установке должно быть одинаковым по всей протяженности проводки в стиле ретро. Как правило, расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Крепление фарфоровых роликов осуществляется с помощью саморезов по дереву.
- Установите накладные розетки, выключатели и распределительные коробки под старину в соответствующих местах согласно схеме.
- Протяните ретро проводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой либо клеммами ваго. Использовать скрутку проводов в деревянных домах не следует из соображений пожаробезопасности. Натягивать проводник нужно так, чтобы минимальное расстояние между стеной и электропроводкой было не менее 1 см (согласно правилам ПУЭ). На потолке производить монтаж нужно опираясь на это же требование.
- После окончания электромонтажных работ проверьте правильность проделанной работы визуальным осмотром и замером сопротивления мультиметром. Если все в порядке, можете включать автоматические выключатели и пользоваться электричеством в бане либо деревянном доме.
Вот по такой технологии осуществляется монтаж ретро проводки своими руками. Как Вы видите, ничего сложного нет, главное быть внимательным и придерживаться простейших правил, которые мы предоставили
Обращаем Ваше внимание на то, что не следует протягивать электропроводку под старину на улице, т.к. для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности
Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности.
На видео мастер доходчиво объясняет, как провести электропроводку на изоляторах:
Советы специалиста
https://youtube.com/watch?v=c4HJPaE5Yw0
Монтаж ретро проводки в деревянном доме
Монтаж ретро проводки в деревянном доме
Монтаж проводки необходимо начать с составления плана, с указанием всех элементов сети. Желательно, чтобы к этому моменту уже был проработан план расстановки мебели и оборудования (бытовых приборов).
Монтаж выполняется в следующей последовательности:
- Производится разметка кабельных трасс. Работа выполняется с помощью уровня. Расстояния между элементами сети должны быть минимальны. Линии должны быть проложены вертикально и горизонтально, повороты должны выполняться под углом 90°.
- Монтируются распределительные коробки и установочные изделия, в соответствии с разработанным планом сети.
- Выполняется монтаж изоляторов между распределительными коробками и установочными изделиями (розетки, выключатели). Расстояние между изоляторами должно быть не более 800 мм, оптимально – 450 – 600 мм. Крепление изоляторов к стенам осуществляется саморезами;
- Производится монтаж проводов по установленным изоляторам. Провода не должны провисать, а быть в состоянии натяжения. Касание стен и прочих конструкций – запрещается;
- При проходе через стены провода прокладывается в керамической трубке;
- Выполняется подключение проводов в распределительных коробках и установочных изделиях;
- Соединение проводов кабелей выполняется методом прессования, пайки, сварки либо использование специальных сжимных устройств;
- Выполняются контрольные измерения сопротивления изоляции смонтированного участка сети;
- Выполняется подключение к узлу учета (вводу здания) и производится пробное включение.
Измерение сопротивления изоляции выполняется мегомметром, либо иным специальным прибором.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРОВОДКИ ПОД СТАРИНУ
Такая конструкция внутренней проводки проектировалась в то время, когда большинство домов были деревянными. Подобный способ монтажа проводов на деревянных поверхностях является оптимальным с точки зрения минимизации пожарной опасности.
Резюмируя, можно отметить, что описываемый способ монтажа электропроводки, именуемый ныне «ретро», имел следующие преимущества:
- отсутствие непосредственного контакта с деревянными поверхностями стен и потолков, которое снижает опасность возгорания;
- наилучшие условия для охлаждения проводов в процессе эксплуатации;
- возможность лёгкого обнаружения повреждения проводки и быстрого её ремонта.
Главным недостатком наружной электропроводки на роликах всегда считалось то, что она портит интерьер помещения. Однако теперь, похоже, данный пунктик поменял знак с минуса на плюс. Наиболее естественно ретро электропроводка смотрится на деревянных стенах или панелях, имитирующих натуральное дерево.
Сегодня производители, подстраиваясь под запросы «гурманов» старины, предлагают различные декоративные варианты проводов, имитирующих изделия прошлого века. Понятно, что цены на такую продукцию заметно выше, чем на обычные провода массового производства без имитации ретро.
С другой стороны, качество современных изоляционных материалов позволяет достичь более высокой термостойкости и длительности срока службы проводов.
Так, если при производстве проводов в прошлом веке, как уже было сказано, использовалась изоляция из резины и тканевой хлопчатобумажной оплётки, то сегодня в качестве внутреннего слоя изоляции применяется поливинилхлорид.
Что касается наружного слоя, играющего главную роль в имитации проводки под старину, можно выбрать различные варианты:
- хлопчатобумажная тканевая оплётка пёстрой или однотонной окраски, пропитанная специальным лаком для усиления декоративного эффекта;
- оплётка, выполненная из шёлковых нитей с различными вариантами пропитки;
- плетёное покрытие из стекловолокна.
Трудно сказать, какой вариант электропроводки окажется дешевле в каждом конкретном месте, так как цена на товар такого рода не всегда имеет функциональную связь с его потребительскими качествами, но с чисто технической точки зрения, стекловолокно наиболее термостойко и не требует никакой обработки для снижения горючести.
Разумеется, приобретая провод для монтажа проводки в ретро стиле, покупатель будет ориентироваться в первую очередь на её внешний вид и соответствие интерьеру.
В этом плане продукция предприятий, специализирующихся на выпуске электрики под старину весьма разнообразна. Возможен выбор проводов, роликов, выключателей розеток, соединительных коробок разнообразных оттенков и рисунков.
Учитывая высокую стоимость декоративной электропроводки в стиле ретро, при планировании монтажа электропроводки под старину, можно добиться существенной экономии средств, выполнив основную часть разводки обычным кабелем.
Необходимо выделить ту часть электропроводки, располагающейся на наиболее видных местах и должна выглядеть как проводка винтажная.
Целесообразно электропроводку в стиле ретро использовать для обвязки выключателей, подвода питания к люстрам и бра, питания электрических розеток, предназначенных для подключения электроприборов сравнительно небольшой мощности. Дело в том, что монтировать таким образом провода, имеющие сечение более 2,5мм2 затруднительно, и выглядят они не очень аккуратно.
Поэтому, питание электроприборов, номинальная мощность которых требует прокладки кабелей сечением 4мм2 и более, лучше осуществлять обычным кабелем с использованием скрытой прокладки электропроводки. При этом можно размещать провода в трубах или специальных кабельных каналах.
Кроме проводов и монтажных роликов, требуется приобретение электроустановочных изделий – выключателей, розеток. К сожалению, цены на такие ретро изделия также достаточно велики.
Проводка в стиле ретро – комплектующие с фото в интерьере
Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности
При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:
Лидирует продукция итальянских компаний:
- Bironi;
ретро проводка Bironi - Fontini;
ретро проводка Fontini - Villaris;
ретро проводка Villaris - Aldo Bernardi;
ретро проводка Aldo Bernardi - Gl Gambarelli.
ретро проводка Gl Gambarelli
ретро проводка Salvador
Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:
Lindas
Витой ретро провод
Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:
- ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
- эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
- полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.
Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.
Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

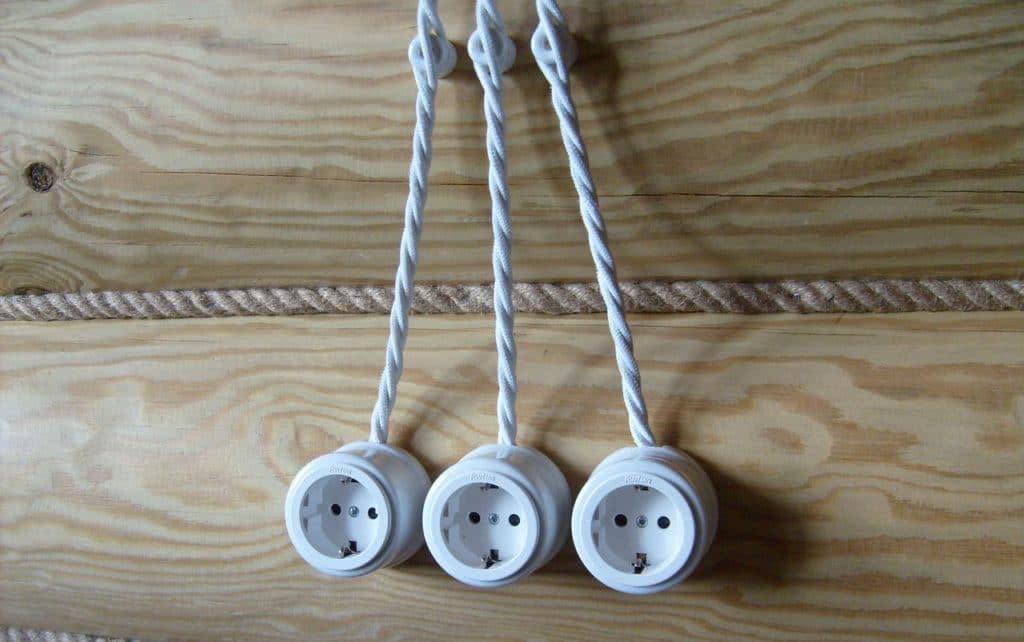

Ретро розетки и выключатели для открытой проводки
Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.
Выключатели имеют несколько вариантов механизмов:
- тумблерный — более надёжный и привычный в использовании;
- поворотный — бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.
Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф
Статья по теме:
Клеммные колодки и распределительные (распаячные) коробки
Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:
- диаметр 70-90 мм;
- высота 35-55 мм.
Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru
Патроны, проходы и ролики (изоляторы) для ретро проводки
Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.
Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net
Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.
Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.
Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua
Осветительные приборы в винтажном стиле
Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.
Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com
Кабель для ретро-проводки
Эксклюзивная декоративная проводка под старину предусматривает использование двух видов кабелей: двужильного и трехжильного плетеного провода. Основой кабеля служит медная проволока, упакованная, как правило, в ПВХ изоляцию. Второй оболочкой провода выступает оплетка из текстильных или синтетических материалов, пропитанных антипиренными составами, которые понижают горючесть.
Декоративный кабель для ретро-электропроводки от отечественной компании «Мезонин» в оплетке из искусственного шелка смотрится эффектно и дорого. При этом реальная стоимость провода, независимо от безупречного качества, очень доступная:
- название модели: витой двужильный провод «Мезонин» Россия;
- цена: 48 рублей за метр кабеля;
- характеристики: двужильный монтажный провод с изоляцией ПВХ-пластикат в декоративной оплетке из полиэфирной нити разных оттенков;
- плюсы: абсолютная безопасность, привлекательный дизайн, приемлемая стоимость кабеля;
- минусы: продажа бухты от 50 метров.
Дизайнерский кабель для ретро-проводки от итальянского производителя Retrika выделяется стильным внешним видом. Изготавливаются винтажные провода на высокотехнологичном оборудовании с учетом пожарной безопасности и реализуются по приемлемой стоимости:
- название модели: двужильный витой провод «Ретрика» Италия;
- цена: 60 рублей за метр кабеля;
- характеристики: двужильный провод под монтаж с изоляцией прорезиненной защитной оболочкой покрыт декоративной оплеткой из искусственного шелка;
- плюсы: идеальная защита кабеля от истирания и возгорания;
- минусы: высокая стоимость получается при покупке больших объемов провода.
Декоративные кабели для ретро-электропроводки подмосковной фирмы «Цион» выполнены лучшими мастерами организации по современным технологиям с учетом всех стандартов. За счет представительного дизайна проводов в сочетании с идеальными функциональными характеристиками, приспособления для электрификации этой компании пользуются большим спросом.
Создание интерьера под старину является весьма популярным на сегодняшний день, особенно в дачных домах из дерева и банях. В связи с тем, что данные постройки являются легковоспламеняемыми, правилами ПУЭ допускается осуществлять . Тут-то и возникает проблема – провода могут испортить дизайн комнат своим скучным внешним видом. Чтобы «убить одним выстрелом двух зайцев» — не нарушать правила и в то же время сохранить декоративный дедовский интерьер, рекомендуется использовать специальную витую электропроводку. Далее мы как раз и расскажем читателям сайта , как сделать ретро проводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.
Как делается электропроводка в стиле ретро своими руками
Сначала подробнее рассмотрим основные методы приобретения комплектующих.
1. Самый простой, но одновременно и самый затратный по финансам — купить всё в специализированном магазине. Сегодня несколькими компаниями предлагается электропроводка под старину множества моделей и оттенков.
Стоит отметить продукцию Villaris, Salvador, Fontini, Bironi, Гусевъ. По сути, это современная кабельная продукция, имеющая изоляцию из ПВХ и снаружи упакованная в чулок из негорючего шёлка, а также современные розетки и выключатели, оформленные в стиле прошлых лет.
При составлении сметы следует ориентироваться на такие цены:
- 5 — 15 тысяч рублей за стометровую бухту кабеля;
- 20 — 50 рублей за каждый ролик – изолятор;
- 600 — 3600 рублей за каждый выключатель или розетку;
- 550 — 1800 рублей за единицу подложек, угловых и поворотных изоляторов.
С такой проводкой органично будут смотреться светильники в стиле «Loft» и лампы Эдисона.
Из «плюсов» – это электробезопасность и соответствие современным требованиям, упрощенный монтаж по сравнению со скрытой проводкой, возможность изменять трассы в процессе эксплуатации. К тому же богатый выбор как стилизации под эбонит, так и под фарфор с медью.
Минусы будут заметны любому, кто разбирается в теме. Хотя, если изначально такая проводка позиционируется как «похожая на настоящую», то ничего плохого в использовании современной продукции нет.
2. Если вы не любите компромиссы и вам нужно соблюсти стиль времён зарождения бытового электричества, ваш путь лежит на специализированные форумы. Там вам помогут собрать полностью аутентичный комплект из медно – резиново – матерчатых проводов, фарфоровых изоляторов, эбонитовых или медных подложек, выключателей, патронов и розеток.
Стоить электропроводка ретро в деревянном доме будет недёшево, ведь вам нужно заплатить за поиски и восстановление комплектующих начала прошлого века.
Главный положительный момент – это полная аутентичность. Никто не сможет вас упрекнуть, что вы использовали современный «штамп под старину». Только настоящее ретро без компромиссов. К тому же «витая пара» на керамических изоляторах быстро монтируется и относительно безопасна.
Отрицательные стороны такой установки очевидны: обладая высокой оригинальностью, такая проводка не укладывается в современные представления о безопасности электроустановок, ведь заземление в те времена ещё не было предусмотрено, да и сечение старых проводов явно не рассчитано на современные мощности.
К тому же пятидесятилетний медный провод, скорее всего, уже пострадал от окисления, резиновая изоляция местами рассохлась, а старинные розетки и выключатели изготавливались с использованием фенолформальдегидной смолы, которая при нагреве источает неприятный и вредный запах.
Кстати, распределительные коробки стали использоваться сравнительно недавно, а в старину провода сплетали между собой, обвивали вокруг роликов и прятали скрутку под тканью наружной изоляции.
3. Если вы ограничены в средствах, но располагаете свободным временем, то можете самостоятельно найти всё необходимое для инсталляции. Для этого нужно терпеливо искать недостающие элементы в развалинах старых домов, мыть, реставрировать, возможно, пропаивать контакты.
Полезно посещать сельские магазины в отдаленных районах, там еще можно найти фарфоровые изоляторы, эбонитовые распределительные коробки, а то и выключатели с розетками.
Погрузиться в былое помогут розетки и выключатели начала прошлого века, электропроводка в стиле ретро, фото старинных машин и механизмов.
4. Последний вариант больше подходит для дизайнеров. Суть его заключается в прокладывании муляжа навесной проводки параллельно существующей скрытой.
Как мы заметили, символом ретро-проводки являются свитые между собой 2 провода в шелковой оплетке и надетые на ролик – изолятор. Этим пользуются для создания антуража.
На стену прикручиваются изоляторы, на них устанавливается любой подходящий по длине и внешнему виду кусок проводов, свободные концы которых любыми доступными средствами крепятся к существующим розеткам и выключателям.
Для усиления эффекта можно прибегнуть к «патинированию», распылив на розетку соответствующее покрытие из аэрозольного баллончика.
Прокладка линии по комнатам
Сделать открытую проводку в помещении можно тремя способами:
- Прокладка кабеля в каналах: кабель-каналы защищают провода от физического повреждения, предотвращают возможность воспламенения жилища при коротком замыкании, просты в монтаже. Правильно подобранные каналы уместны в ретро-стиле (например, изделия, стилизованные «под дерево»).
- Прокладка на роликах: суть технологии заключается в фиксации на стенах керамических бочонков, удерживающих линию.
- Крепление скобами — дешевый, но декоративно непривлекательный вариант. Предполагается проводка трассы с фиксацией кабелей специальными скобами, которые не всегда вписываются в интерьер.
В местах соединений жил и распределения линии к розеткам и выключателям устанавливают ответвительные короба. Для соединения линий открытой ретро-проводки используют ваги, сизы, гильзы. Допускаются более простые методы – сварка, пайка или «скручивание» проводов.
После проводки трассы приступаем к монтажу розеток и выключателей. Для ретро-проводки подходят специальные накладные розетки, которые не утапливаются в стену, а крепятся поверх.
Подводя итоги…
На отечественном рынке правят импортные производители ретро-проводки. Цена на составляющие такой проводки высокая, вот именно поэтому такое электрообеспечение дома становится роскошью, которая доступна не каждому.
Правда, есть маленькие сдвиги в сторону отечественного производителя, но предприятия эти почти кустарные и не могут обеспечить всех желающих своей продукцией. Причем фарфоровые заготовки заказываются у одного производителя, необходимая механика у другого, а собирается все это вместе, где-нибудь чуть ли не на дому.
Так что спрос пока не удовлетворен, но при помощи конкуренции цены становятся значительно ниже. И со временем ретро-стиль в проводке сможет себе позволить более широкий круг почитателей «старины».
Евгений Седов
Когда руки растут из нужного места, жить веселее:)
Винтажное направление интерьеров помещений стремительно и основательно набирает обороты популярности. Дело не только в моде стиля под старину, наружная ретро-проводка с керамическими (фарфоровыми) изоляторами и витыми проводами очень актуальна в деревянных домах. Главной причиной предпочтения внешней электропроводки винтажного направления, кроме эстетической, является сложность при прокладывании внутренних проводов согласно требованиям ПУЭ (правил устройства электроустановок).
