Профиль для гипсокартона: размеры, виды, назначение, особенности подбора и применения (95 фото)

Цель применения

Чтобы конструкция из гипсокартона получилась прочной и долговечной, необходим каркас, который выдержит ее вес и другие нагрузки, например, если это встроенный стеллаж или гардероб.

В зависимости от назначения направляющие отличаются формой, размером, местом и способом фиксации

К качеству несущего остова предъявляются серьезные требования, как и к материалу из которого он изготавливаются – от его надежности зависит устойчивость конструкции к деформации и долговечность эксплуатационного срока.

Основание для гипсокартона предполагает фиксацию вертикальных (стоечных) направляющих и горизонтальных (стартовых)

Как крепить направляющие для гипсокартона?

Прежде всего следует запастись инструментом, который необходим для установки каркасной системы. В строительном магазине порекомендуют приобрести следующее:

• ножницы по металлу (рисунок 1);
• шуруповерт (рисунок 2);
• перфоратор (рисунок 3);
• лазерный уровень (можно и обычный) (рисунок 4);
• саморезы (рисунок 5);
• шурупы и дюбели (рисунок 6).

Металлический каркас можно устанавливать как на стену, так и на потолок. В качестве примера рассмотрен вариант установки потолочной конструкции с направляющими профилями. Кроме того, понадобится два типа профилей для гипсокартона – потолочные и направляющие. Порядок выполнения работ будет таким.

В первую очередь производят разметку не только под саму конструкцию, но и под электрическую проводку. Впоследствии исправить ошибки будет невозможно, поэтому стоит очень аккуратно и тщательно подойти к данному вопросу. Сначала находят самый низкий угол, по вертикали отмеряют необходимое расстояние, которое будет равно высоте конструкции. Затем с помощью лазерного уровня отмечают линии, на которых будут находиться направляющие профили для гипсокартона.

После этого перфоратором в стене сверлят отверстия на расстоянии около полуметра друг от друга. В них вставляют дюбели и саморезами монтируют металлические направляющие для листов гипсокартона. Процедуру повторяют по периметру всего потолка.

Следующий этап – разметка и установка потолочных профилей. Для этого расчерчивают продольные линии на расстоянии 0.6 м друг от друга. По ним крепят подвесы и устанавливают потолочные профили, сначала продольные, а затем и поперечные.

Все, каркас готов. Остается только обшить его листами гкл, произвести обработку швов и финишную отделку. Применение направляющих для гипсокартона может несколько повышает цену конструкции, но и значительно сокращает длительность работ, а также увеличивает надежность подвесного потолка.

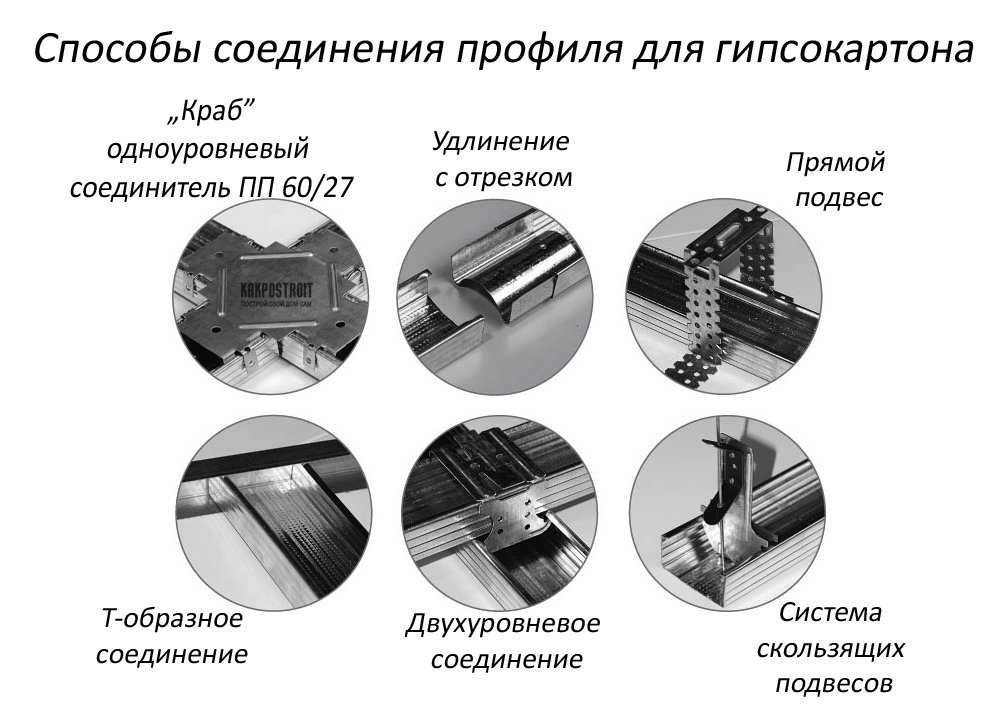

Крепежи и различные соединительные элементы

Во время изготовления каркаса, очень важно правильно соединять конструкцию. Иногда это можно сделать достаточно просто, вставив профили друг в друга, но не всегда это бывает возможно

В такой ситуации стоит использовать крепежи различного вида:

1. Двухуровневые соединители. Данная конструкция нужна для того, чтобы соединить две части, под углом в 90 градусов в разной плоскости. Чаще всего данные детали делают из оцинкованной стали в виде развёртки в плоском виде. Перед началом монтажных работ данную вещь нужно будет согнуть вручную под нужным углом, ширина такого соединения – 60мм. Для того чтобы закрепить конструкцию, в боковые части нужно ввернуть саморезы.
2. Одноуровневые соединители или «крабы». Данные крепёжные системы применяются для того, чтобы соединить две одинаковые модели под углом в 90 градусов. Их можно найти почти в любом магазине в готовом виде. Установить эту деталь не составит никаких проблем, она просто защёлкивается с обратной стороны конструкции.

Если нагрузка на каркас не будет превышать 20 кг на квадратный метр, то хватит обычной защелки, чтобы фиксировать конструкцию. Если нагрузка будет больше, то для усиления фиксации стоит использовать саморезы.

Прямые подвесы

Применяются во время монтажа различных конструкций, которые используются для потолка и прикрепления профилей вертикального типа к стене. Эти изделия можно найти в любом магазине. Они изготавливаются в виде плоских пластин, и чтобы их установить, придется сгибать их вручную в виде буквы П.

Чтобы прикрепить вертикальный или стоечный профиль, стоит поставить его между подвесом, а для крепления использовать саморезы. Стандартная высота составляет 125 миллиметров, но можно найти и нестандартные размеры подвесов – 75 или 100 мм. Нагрузка на такую конструкцию не может превышать 40 кг.

Анкерные или пружинные подвесы

Используются только в ситуации, когда нужно демонтировать подвесной потолок. Эти конструкции позволяют регулировать высоту потолка и обычно используются при высоких потолках. Длина данных подвесов может составлять 200-300 миллиметров. Максимальная нагрузка может быть 25 килограмм, если нагрузка больше, стоит использовать дополнительные крепления.

Как выбрать профиль для ГКЛ

Перед выбором планок нужно принять во внимание следующее:

1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Последовательность установки

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

• Knauf;
• Kraf-Synergy;
• Металлист;
• Proff-Сталь;
• Анкар-Профиль;
• Gyproc (Гипрок).

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Виды и размеры профиля

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

Варианты

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка

Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас

Названия изделий

Тут задействованы такие моменты:

1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

Направляющий тип

В зависимости от производителя, направляющие для каркаса обрешетки маркируются буквами UD или ППН. Эти элементы задают обрешетке для крепления листов гипсокартона Кнауф правильное направление. Крепится такой тип материала при помощи дюбель-гвоздей по периметру обрешетки: в случае фальш-стены – к соседним стенам, полу и потолку, для создания подвесного потолка – к стенам по периметру.

Размеры направляющих:

• высота 27 мм;
• ширина 28 мм.

Длина, как и в случае стоечного, варьируется от 2,5 до 6 метров, что позволяет подобрать нужный размер под определенное помещение.

Ширина направляющего и высота несущего подобраны так, чтобы они без лишних усилий, и в то же время плотно входили друг в друга, обеспечивая надежность и прочность каркаса для крепления листов гипсокартона.

Варианты креплений

Общая характеристика изделий

Каждый профиль изготавливается из металлического листа, полученного холоднокатаным способом. Материал обрабатывается с помощью оцинкования.

В результате такой обработки изделия получаются:

• практичными;
• долговечными;
• прочными;
• стойкими к коррозийному повреждению;
• надежными.

Технология возведение каркаса из таких деталей проста, как и сама конструкция для монтажа гипсокартона. Она состоит из вертикально и горизонтально расположенных элементов.

Профиль, размещающийся вертикально в каркасе, называется стоечным. Направляющий элемент располагается перпендикулярно по отношению к нему. Исходя из второго названия «стартовый» понятно, что этот профиль задает строение конструкции.

Главная особенность, объединяющая все типы изделий – толщина, которая напрямую влияет на прочностной показатель. С возрастанием толщины этот показатель также возрастает.

Какова роль направляющих под гипсокартон в металлическом каркасе подвесного потолка

Без качественного металлического профиля невозможно создать надежную и долговечную гипсокартонную конструкцию. Листы гипсокартона обладают немалым весом, поэтому назначение каркаса – выдерживать большую нагрузку. При этом он сам должен не быть слишком тяжелым. Легкость и прочность каркаса помогает обеспечить монтаж направляющего профиля.

Применяемые для оформления плоскости направляющие для гипсокартона профили монтируются вдоль периметра планируемого сооружения. В них закладывается профили несущие, а к ним уже крепится гипсокартон.

Направляющий профиль для конструкции из гипсокартона

Отличия стенового и потолочного гипсокартона

Размеры стенового гипсокартона в виде листов могут быть разными, однако, все они считаются стандартными. Длина стенового ГКЛ варьирует от 2000 до 4000 мм. Минимальная ширина составляет 625 мм, а максимальная — 1200 мм. Стандартная толщина гипсокартона, который применяется для обшивки стен, составляет 12,5 мм.

Обратите внимание! Для отделки стен чаще всего применяют листы, габариты которых составляют 2500х1200х12,5 мм. В случае если необходимо обшить стены в квартире или доме с высокими потолками, то тогда рекомендуется использовать листы с наибольшей длиной (4 м). Таким образом, можно сделать вывод, что габариты ГКЛ подбираются в зависимости от конкретной ситуации

Таким образом, можно сделать вывод, что габариты ГКЛ подбираются в зависимости от конкретной ситуации

В случае если необходимо обшить стены в квартире или доме с высокими потолками, то тогда рекомендуется использовать листы с наибольшей длиной (4 м). Таким образом, можно сделать вывод, что габариты ГКЛ подбираются в зависимости от конкретной ситуации.

Для стен можно использовать гипсокартон большей толщины, но для потолка обычно используются листы 9,5 мм для того, чтобы уменьшить вес потолочной конструкции

Гипсокартон, который применяется для монтажа на потолок, сам по себе должен быть более лёгким, чтобы максимально упростить процесс установки. Для обшивки потолков используют ГКЛ толщиной 8 или 9,5 мм. Минимальная толщина позволяет обеспечить уменьшение массы подвесного потолка, что в свою очередь, позволяет снизить финансовые затраты при приобретении профилей для крепления гипсокартона.

Цена потолка из гипсокартона значительно ниже, чем в случае монтажа стенового материала. В случае необходимости можно воспользоваться услугами профессионалов, которые в среднем берут около 250 руб. за установку 1 квадратного метра потолочного гипсокартона. Цена за м2 монтажа гипсокартона на стену и потолок также зависит от сложности работ.

Обзор стоимости монтажа ГКЛ:

Цена за м2 монтажа перегородок из гипсокартона рассчитывается в зависимости от количества слоёв гипсокартона (1 или 2), как и в остальных случаях. Таким образом, можно сделать вывод, что цены за кв. м. монтажа гипсокартона отличаются в зависимости от места установки, сложности работ (в том числе создания фигурных элементов), количества слоёв гипсового материала и т. д.

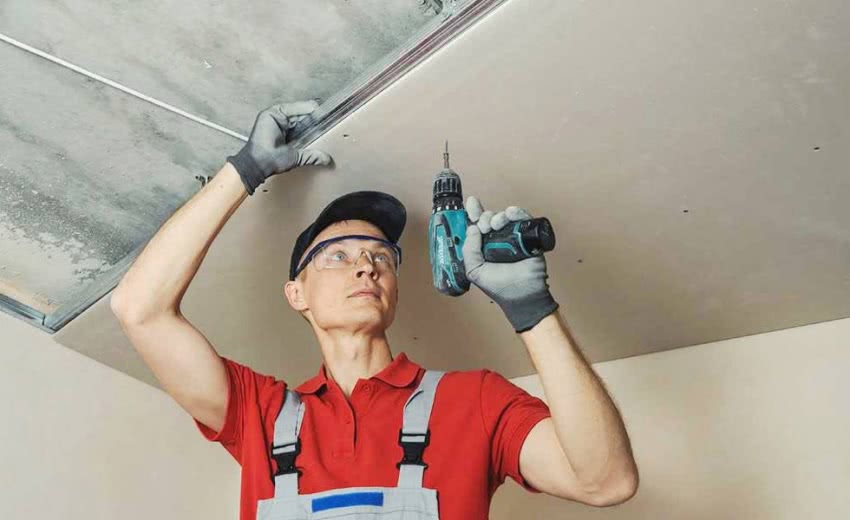

Монтаж потолочного гипсокартона осуществляется с помощью саморезов и шуруповерта

Для того чтобы ответить на распространённый вопрос: сколько весят листы гипсокартона, необходимо ознакомиться с данными, которые представлены ниже. В таблице ниже указывается зависимость веса ГКЛ от их габаритов.

Зависимость веса ГКЛ от габаритов:

Обратите внимание! Вес гипсокартонного листа 12,5 мм указан не просто так. Такие листы пользуются наибольшим спросом среди покупателей

Сечение как основополагающая черта видового разнообразия

Профили с сечением UW (направляющие стойки) изготовляются из оцинкованной стали. Такие нержавеющие планки применяются как элемент, служащий основой для подпорки стоечной CW планки или для устройства перемычек. Также данный тип профиля подходит в качестве каркаса под оконные или дверные коробки. Его габаритные размеры фиксированы, на рынке встречается четыре типа направляющих планок для гипсокартона:

• 50х40;
• 65х40;
• 75х40;
• 100х40 мм.

Виды сечения профиля

Цифра 40 здесь указывает на стандарт ширины полки (боковой части). Остальные параметры приведены как размеры основания планки (спинки).

Отдельного внимания заслуживают направляющие UD профили, используемые для установки потолочных конструкций. Их габариты составляют 28х27 мм. Поэтому, чтобы каркас выдержал вес гипсокартона, толщина листов (и их масса на квадратный метр) должна быть минимальной. Как и оконные, UD профили оснащены ребрами жесткости.

Для обустройства подвесного потолка используются специальные потолочные CD профили, длина которых составляет 3, 3,5 и 4 метра. Параметры спинки и полки – 60х27 мм.

Металлические П-образные или CW профили (стоечные швеллеры) производятся из алюминия. Применяются как стыковочный материал в различных строительных сферах: для обустройства каркасов, перегородок, производства мебели, карнизов. Для гипсокартона он используется в качестве вертикальной стойки в каркасе. Из такого профиля изготовляются оконные рамы или строительные ограды. Могут реализоваться без покрытия или в серебристом матовом цвете с анодированной обработкой. Максимальная длина полосы – 6000 мм. Размеры:

• ширина полки от 12 до 100 мм;
• высота швеллера от 12 до 50 мм;
• толщина стенки от 1,5 до 5 мм.

Любой тип металлической планки под ГКЛ выпускается с гладкой и рифленой поверхностью

Профильные элементы П-образного типа с размером менее 5 см используются, чтобы изготовить оконные рамы. Просто для устройства металлических конструкций, которые бы выдерживали вес гипсовых плит, применяются планки с большими параметрами толщины, ширины полок и высоты спинки, а оконные коробки можно соорудить из профиля шириной 2 см. Как происходит устройство каркаса из гладких и рифленых CW и UW профилей вы увидите на видео ниже.

Виды профилей под гипсокартон и их назначение

Для человека далекого от строительства и ремонтных работ специфические термины, которые используют специалисты при выборе металлопрофилей, могут показаться абракадаброй.

Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:

• Внешнему виду;
• Предназначению;
• Размерам.

Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.

Металлический профиль для перегородки из гипсокартона

Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.

При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.

Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:

• потолочные профили;
• направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
• подвесы;
• стоечный – основа перегородочного каркаса;
• угловой накладной;
• одноуровневый и двухуровневый соединитель;
• перемычный для соединения стоечных деталей;
• арочный (гибкий);
• удлиняющий отрез.

Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.

Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии

Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки.;

Группы металлических профилей

Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:

Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.

Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм

Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.

В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.

Дополнительные детали каркаса

Для создания каркаса требуются дополнительные ребра жесткости:

• потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
• угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
• пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
• соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.

Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

• Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
• Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
• Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье. которая содержит подробную инструкцию по монтажу.

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле.

Какой профиль выбрать для гипсокартона – советы мастеровых

Для человека далекого от строительства и ремонтных работ специфические термины, которые используют продавцы соответствующих магазинов, и специалисты при выборе металлопрофилей могут показаться абракадаброй.

Согласитесь, слова “пэшки”, “удэшки”, “цэдэшки”, “крабы — ерунда какая-то, и вообще, разве они отличаются друг от друга.

Профилей, поди, много.

Кусок металла он и в Африке кусок металла.

Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:

Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.

Разновидности основных профилей для гипсокартона

Классификация элементов каркаса

На современном рынке металлические детали для каркасов конструкций из ГКЛ представлены в очень широком ассортименте. С одной стороны, это очень хорошо, ведь практически для любой задачи можно подобрать элемент необходимой толщины и конфигурации, но с другой стороны – изобилие существенно затрудняет выбор.

Особенно часто со сложностями выбора сталкиваются неопытные мастера, да и не мудрено – ведь чтобы разобраться во всех типоразмерах и конфигурациях, нужно потратить не один час.

Типоразмеры деталей для каркаса

Мы постараемся облегчить вам задачу, приведя в нашей статье классификацию профилей, наиболее часто используемых для обшивки стен гипсокартоном.

Металлические элементы для конструкций из ГКЛ делятся на основные и дополнительные. К основным относятся:

• ПН/UW – направляющий профиль.
• ПНП/UD – потолочный направляющий профиль.
• ПС/CW – стоечный основной  профиль.
• ПП /CD – потолочный основной профиль.

Помимо основных элементов для работы с гипроком используются дополнительные элементы, такие как металлические маяковые рейки, угловые накладки для оформления внутренних и внешних углов гипсокартонных конструкций, и т.д. Также следует упомянуть о комплектующих, которые применяются для соединения деталей в единую систему и формирования каркаса.

Ниже мы рассмотрим основные разновидности металлических изделий, которые используются для возведения обрешетки под гипсокартон.

Направляющие элементы каркаса

К направляющим профилям относятся изделия с номенклатурой UD и UW – потолочные и стеновые. Эти детали используются для фиксации элементов обрешетки на стенах и потолке,  потому данный профиль имеет соответствующую форму.

К наиболее распространенным направляющим изделиям относятся:

Профиль UD-27 (27х28 мм, толщина металла 0,38 мм). Применяется при возведении подвесных одноуровневых или многоуровневых потолков с гипсокартонной обшивкой, используется в комплексе с CD-60.

Закрепляется либо по периметру помещения, либо по контуру части подвесного потолка. Отвечает за придание конструкции жесткости, потому крепится к стене максимально надежно, с использованием анкерных болтов или дюбелей с пластиковыми гильзами.

• Профиль UW-50 (40х50 мм, толщина металла 0,42 мм). Используется в качестве альтернативы UD-27 в тех случаях, когда от каркаса требуется большая жесткость. Практически не применяется для возведения подвесных потолков, основная сфера использования – межкомнатные перегородки и обшивка стен ГКЛ. Для фиксации используются пластиковые дюбели со стопорным шурупом или металлические анкера.
• Гнутый арочный профиль ПА. Применяестя для непрямолинейных конструкций, изготавливается на основе ПП 60/27 (радиус гибки не должен быть менее 500 мм).
• Профиль CW-50 (50х50 мм, толщина металла 0, 42 мм) используется для формирования вертикальных частей обрешетки, так называемых стоек. Механические характеристики CW-50 позволяют эффективно применять его в комплекте с направляющими элементами UW-50, формируя так называемые стоечные узлы.

Основные элементы каркаса

Профиль CW-50

• Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
• Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
• Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) – используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.
