Откатные межкомнатные двери своими руками: как производится установка, видео-инструкция

Оглавление

Какие инструменты понадобятся для монтажа?

При покупке двери-гармошки вы обязательно получите комплект с необходимыми для ее установки запчастями. Вы ознакомитесь с пошаговой инструкцией и подробной схемой крепления отдельных деталей. Непременно изучите весь теоретический материал, чтобы правильно, быстро и без проблем собрать дверь-гармошку.

Затем подготовьте необходимые инструменты.

К их числу относятся:

Дрель для создания отверстий в стенах.
Перфоратор – на тот случай, если дверной проем придется расширять.
Строительный уровень и отвес – для безупречной точности работы.
Рулетка и специальный уголок, чтобы четко и ровно выставлять необходимые разметки.
Монтажная пена – для заполнения пространства между доборами и стеной.
Ножовка, чтобы обрезать детали.
Стусло (специальный столярный лоток, предназначенный для того, чтобы распиливать доски) – для более удобной работы.
Деревянные бруски и наличники – по необходимости.
Приступаем к подготовке дверного проема.

Подготовка проема – самый первый и наиболее важный этап в процессе монтажа двери-книжки. Существует два варианта: либо устанавливать дверь в уже имеющуюся коробку, либо полностью демонтировать старую конструкцию и заменить ее новой.

Другой вариант – полностью заменить коробку. Для этого необходимо снять прежнюю дверную коробку, а также тщательно сбить старый раствор так, чтобы осталась только бетонная стена. Только после этого можно переходить к установке короба. Для этого нужно измерить длину и ширину дверного полотна и проема. Если проем необходимо увеличить, воспользуйтесь перфоратором, а для уменьшения пригодятся подготовленные заранее доборы и брус.

Монтаж дверей-купе

Есть разные модели раздвижных дверей-купе. Они могут немного отличаться конструкцией, но общие правила сборки и установки аналогичны.

Предварительно необходимо выполнить следующие требования:

Выровнять стены входного проема, чтобы не пришлось приобретать дверное полотно больших размеров, способное скрыть все изъяны;
Стены входа должны иметь повышенную несущую способность;
Входной проем должен быть полностью отделан: заштукатурен, окрашен или покрыт прочей финишной отделкой.

Сборка полотна

После подготовки проема можно приступать к сборке межкомнатного дверного блока. Предварительно необходимо на торцы дверного полотна установить ролики. Каждый производитель для своей модели предлагает пошаговую инструкцию сборки и монтажа. Поэтому ролики могут фиксироваться от угла полотна на расстоянии монтажной пластины или на 1/6 длины торцевой части полотна.

Монтаж роликов

Ролики обязательно центруются, т.е. они должны быть расположены на одинаковых расстояниях. Для этого с помощью пластины на торцевой части полотна отмечаются места фиксации роликов и делаются отверстия. При этом берется сверло диаметром меньшим на 1 мм от диаметра саморезов.

Далее пластины закрепляются саморезами, длина которых подбирается в зависимости от массы дверного полотна. Крепежные элементы не должны быть короче 7 см. Чтобы не возникало излишних напряжений, саморезы рекомендуется закручивать четко перпендикулярно основанию.

В закрепленные пластинки вставляются опорные элементы для роликов. Их фиксация осуществляется на боковой поверхности с помощью крышки. Далее необходимо платформы для роликов зафиксировать на штырях, концы которых имеют для этого резьбу.

Закрепление фурнитуры

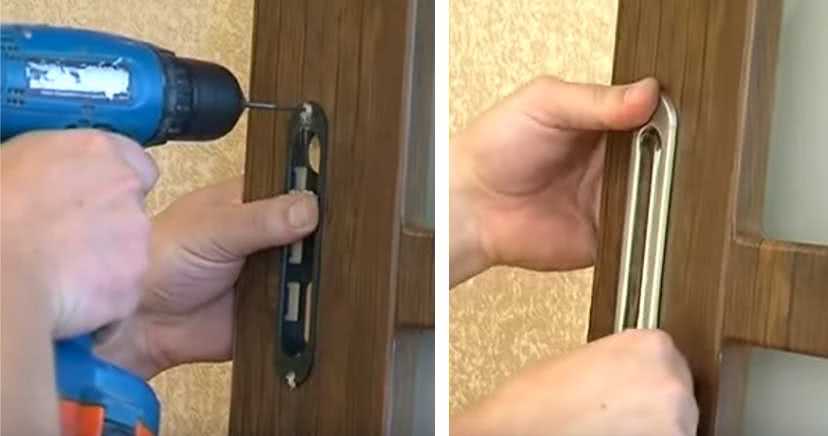

Перед тем, как полотно двери будет устанавливаться в проем, рекомендуется установить замок и ручки. В данном случае используются специальные элементы фурнитуры врезного типа. Если в комплект поставки дверного блока входят ручки и затворные механизмы, тогда под них уже подготовлены места установки.

Если же полотно и фурнитура приобретались отдельно, тогда все необходимые выемки и отверстия необходимо выполнять самостоятельно с помощью стамески и электродрели. При этом обязательно делается предварительная разметка участков фиксации элементов фурнитуры.

Установка направляющей

Когда ролики уже установлены и закреплены на полотне двери намного легче определить место крепления направляющих элементов дверной конструкции. В подобной ситуации четко понятно, на какой высоте размещать нижнюю грань направляющей рельсы для роликов.

Наиболее удобный вариант фиксации рельсы – на деревянный прямоугольный брус, минимальное сечение которого должно составлять 5х7 см, а длина равна ширине дверного полотна, умноженной на 2, плюс дополнительные 5 см. Направляющие рельсы должны иметь аналогичную длину.

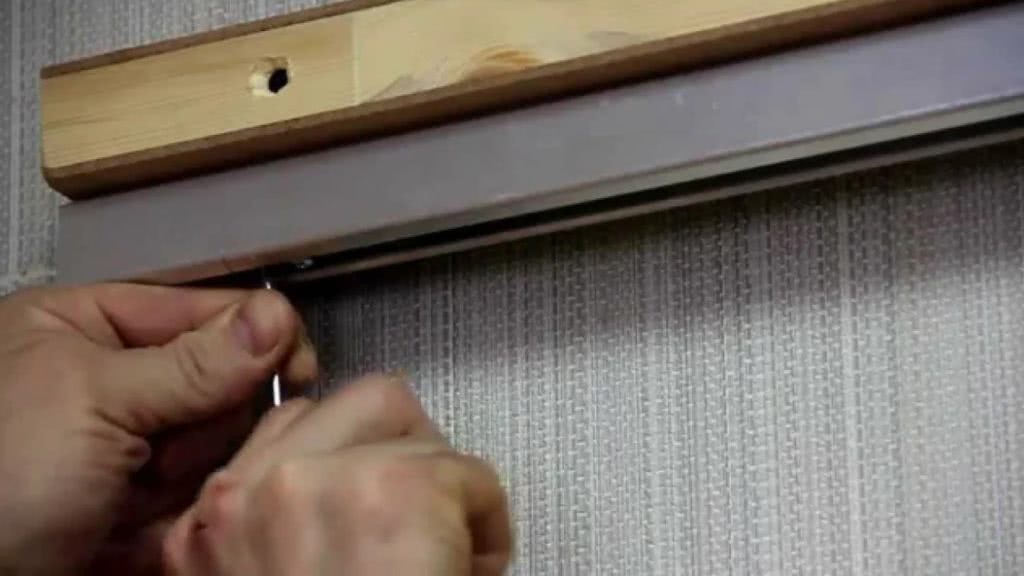

Направляющая крепится к брусу минимум 3 саморезами: 2 по краям, с отступом 10 см, 1 в центре (мест фиксации может быть больше, но не меньше трех). При этом необходимо использовать только саморезы, длина которых не меньше 8 см.

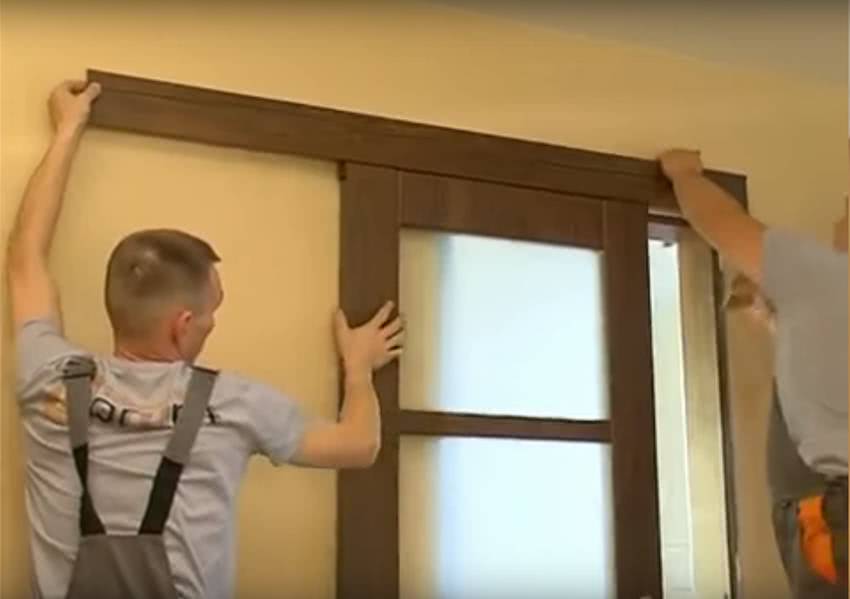

Далее брус с рельсом накатывается на ролики полотна, двери приставляются к проему, на стене делается разметка для закрепления направляющей конструкции. Обязательно необходимо добавить около 1 см, чтобы нижняя часть полотна не соприкасалась с половым основанием. А если планируется дополнительная укладка напольного покрытия, тогда необходимо учесть также его толщину. Крепежных элементов должно быть минимум 4.

После нанесения линии на стену для установки направляющей сначала сверлятся дырки в деревянном брусе. Затем он прикладывается обратно к стене по отмеченной линии и через сделанные отверстия с помощью гвоздя отмечаются места для сверления отверстий в стене. Если стена позволяет, для крепления направляющих брусьев рекомендуется использовать анкерные болты или саморезы длиной 12 см.

После закрепления бруса с рельсом над входным проемом можно подвешивать дверное полотно. Для этого ролики вставляются в рельс, после чего его края блокируются прижимными винтами. А на половом основании монтируется флажковый ролик, чтобы предупредить отклонение двери по вертикали. На этом этапе можно считать установку раздвижной конструкции завершенной.

Виды дверей-купе

Невозможно выбрать готовые двери-купе, а тем более изготовить изделие самостоятельно, не разобравшись в существующих видах. Классификация зависит от разных параметров. По количеству створок выделяют: одностворчатые, двустворчатые, трехстворчатые, конструкции с большим количеством створок. По месторасположению: входные, межкомнатные, гостиные, коридорные, лестничные, балконные. По способу управления: ручные, автоматические.

Купейная дверь может использоваться практически в любом помещении. Ее устанавливают даже в дверном проеме на кухне, в туалете, ванной комнате. Она может закрывать шкаф, нишу, гардеробную, кладовую. В зависимости от выбранного места установки, формы, конструкции, способа открытия дверец все существующие модели можно разделить на четыре основные группы: купе, радиус, каскад, гармошка.

Купе

Двери-купе имеют наибольшее распространение среди обывателей. Это классический вариант, по принципу действия близкий к шторам. Двери могут состоять из одной или двух створок, но работают по единой схеме: передвигаются параллельно вертикальной поверхности. Разница заключается в том, что у двустворчатых моделей полотна расходятся в разные стороны. Существуют подвесные конструкции, а также варианты с верхней и нижней направляющей.

Подвесные изделия самые простые в сборке. Для их установки нет необходимости в демонтаже части стены. Створки фиксируются на специальной штанге или рельсе, закрепленной на потолке или на стене над дверным проемом. Для маскировки крепежных и направляющих элементов может использоваться короб. В этой конструкции полотно находится в подвешенном состоянии, расстояние до пола составляет всего пару сантиметров.

Более надежную, но сложную конструкцию имеют двери с двумя направляющими. Монтажные работы усложняются тем, что необходимо идеально точно подгонять верхние и нижние крепления, а также сделать в полу длинный, узкий паз, для установки профиля. У этих моделей полотно перемещается по рельсам с помощью роликов, которые могут крепиться как сверху, так и снизу.

Радиус

По конструктивным особенностям радиусные двери практически не отличаются от стандартных купе. Главное различие заключается лишь в форме створок, которые могут быть выпуклыми и вогнутыми, круглыми и овальными. Встречаются и комбинированные модели. Этот вид характеризуется эстетической красотой, но в большинстве случаев не позволяет экономить пространство, поэтому такие изделия устанавливают в основном в больших помещениях.

Радиусные двери являются разработкой последних лет. Они не имеют прямых линий, и, как утверждают специалисты, визуально делают любую комнату более просторной. Изделия востребованы многими дизайнерами, позволяют создать уникальный, оригинальный интерьер. Двери имеют широкую область применения, их устанавливают в жилых домах, административных зданиях, бизнес-центрах, отелях, торговых и развлекательных комплексах.

Каскад

Главное отличие от классических раздвижных дверей заключается в том, что каждое полотно движется по отдельному рельсу. Все створки соединены при помощи специального механизма и гибкого троса. При воздействии на одну дверцу вторая начинает двигаться автоматически благодаря тросовому приводу. Линия скольжения может располагаться как вдоль стены, так и внутри дверного проема. Каскадные модели не имеют порога.

Конструкция состоит из двух и более полотен. При открытии все дверцы сдвигаются в одну сторону, наезжая друг на друга. В закрытом состоянии они составляют единую плоскость. Высокая плавность хода обеспечивается за счет специального доводчика. Эти системы могут использоваться в качестве полноценных дверей, служить для разделения одного помещения, полностью закрывать комнату, частично прикрывать ее на ширину одной створки.

Гармошка

Раскладные изделия имеют достаточно простую конструкцию, по своему строению сходны с жалюзи. Главная особенность заключается в том, что створки состоят из нескольких секций, соединенных петлями. В сложенном состоянии двери занимает минимум места. Одной стороной они крепятся к стене. Сверху или снизу устанавливаются направляющие, по которым полотно поставляется во время открытия и закрытия.

Популярностью пользуются модели с одной, двумя створками. Первый тип идеально подходит для комнат с узким проемом, когда нет возможности установить стандартные распашные, раздвижные двери. Второй вариант впишется в комнату с широким проемом, например, в гостиную. Также дверь-ширма может выступать в качестве перегородки, разделяя помещение на функциональные зоны.

Виды систем открытия дверей шкафов – устройство и особенности

Современные системы хранения могут иметь такие виды дверей для шкафа:

распашные;
раздвижные:
складные;
подъемные.

Шкаф с распашными дверьми

Система открытия с распашными полотнами – это классическая конструкция. Несмотря на длительное нахождение модели на мебельном рынке распашные шкафы не утрачивают свою популярность.

Конструкция распашных дверей довольно проста и состоит непосредственно из самих полотен, дверных ручек и крепежных деталей. Створки монтируются на боковые стенки шкафа. В качестве крепежных элементов выступают металлические мебельные петли. Для доступа к внутреннему пространству шкафа необходимо взяться за дверные ручки и отвести двери в сторону.

Как правило, в распашных моделях количество дверных полотен соответствует количеству секций, широкая секция со штангой оснащается двумя створками.

На мебельном рынке сегодня можно найти модели распашных дверей, укомплектованные усовершенствованной фурнитурой — автоматическими встроенными доводчиками, шарнирными петлями.

Преимущества распашных систем состоит в следующем:

большой выбор моделей;
широкий обзор при открытых полотнах, угол открывания достигает 130;
отсутствие шума при открывании створок;
доступная цена;
долгий эксплуатационный срок (до 50 лет).

Основной недостаток – для открывания дверных полотен требуется свободное пространство.

Распашные системы открывания дверок широко используются в конструкциях платяных шкафов, в кухонных гарнитурах, во встроенных модулях хранения.

Шкаф с раздвижными дверьми купе

Раздвижные системы открывания дверей включают в себя дверные полотна, направляющие, роликовые механизмы, ограничители открывания. Такое устройство обеспечивает открывание и закрытие дверок путем перемещения дверного полотна по нижней и верхней направляющей, при этом одна из створок заезжает за другую.

Ключевые достоинства раздвижных систем:

экономия пространства — для открытия дверей не требуется дополнительное место;
эффектный внешний вид.

Недостатки раздвижных механизмов:

эксплуатационный срок дверной системы зависит от материала изготовлениярельс. Так, средний срок службы раздвижного механизма со стальными направляющими составляет около 7 лет, рельсы из алюминия способны прослужить до 25 лет;
довольно высокая стоимость системы;
наличие шума при перемещении дверей;
неполный обзор полок (одна часть шкафа закрыта дверными полотнами);
уменьшение полезного объема полок за счет монтажа направляющих рельсов. Разница между внешней и внутренней глубины шкафа достигает порядка 7см.

Раздвижные системы открывания применяются в конструкциях шкафов-купе и встроенных шкафов.

Складная система дверей для шкафа

Складные двери является своеобразной альтернативой раздвижных систем открывания. Действие складного механизма заключается в следующем – передняя часть фасада полностью складывается по принципу гармошки. В отличие от раздвижных систем в конструкциях дверей-гармошек используется только верхняя направляющая. Дверное полотно в складных системах открывания не является цельным, оно состоит из нескольких створок, соединенных между собой крепежными элементами, при этом каждая из частей имеет обособленное крепление к верхней направляющей.

Преимущества дверей-гармошек:

небольшой вес;
складные двери в сравнении с распашными механизмами позволяют сэкономить пространства комнаты;
полностью открывается доступ к отделениям шкафа.

Минусы:

нестабильность дверного полотна;
в отличие от распашных дверей для открывания дверей-гармошек потребуется небольшое пространство.

Складной механизм открывания получил широкое применение в угловых и встроенных конструкциях шкафов.

Подъёмные / откидные двери для шкафа

Помимо распашных и сдвижных систем существуют двери шкафа оснащенные газовыми амортизаторами. В таких системах дверное полотно не перемещается во фронтальной плоскости, а откидывается вверх.

Конструктивно газлифт представляет собой корпус, наполненный азотом, внутри которого расположен шток. Плавное движение штока внутри корпуса осуществляется при помощи подшипников скольжения, а герметичность газового амортизатора обеспечивают сальник, втулка уплотнители. Корпус устройства монтируется на внутреннюю стенку шкафа, шток крепится непосредственно к дверцам.

Достоинства дверей на газлифтах:

открытие дверей осуществляется легким касанием руки;
надежная фиксация дверок в открытом положении;
бесшумный и плавный ход двери;
долгий срок службы механизма.

Недостатки:

высокая цена;
ограниченный спектр применения.

Подъемные двери главным образом применяются в конструкциях кухонных шкафчиков.

Установка подвижного механизма

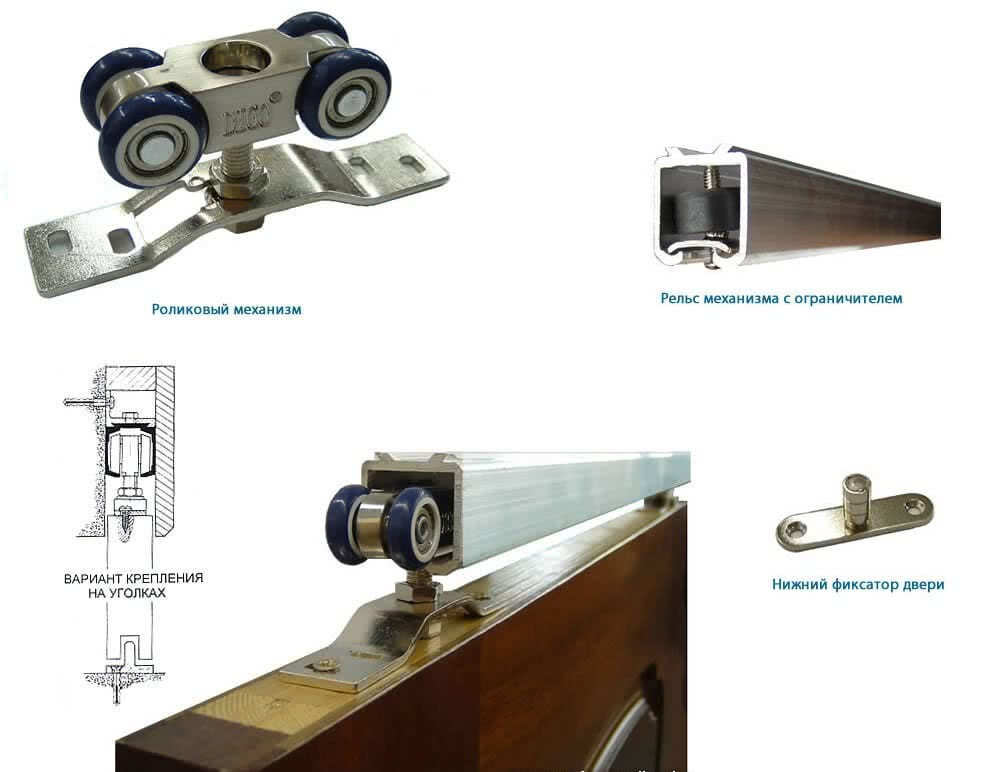

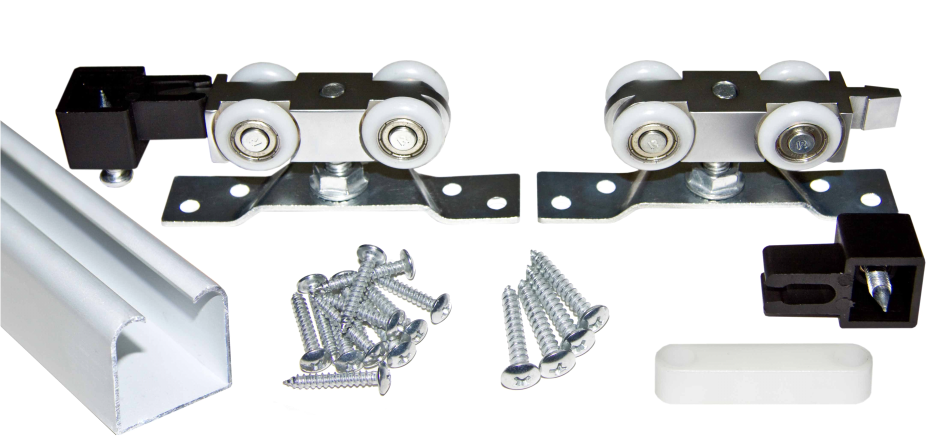

Для того чтобы установить раздвижную дверь своими руками, вам нужно приобрести набор роликов, подходящих вам по размеру, и направляющую (рельсы), её по длине лучше взять с запасом, ну, на всякий случай, и подогнать потом под нужный размер.

Конечно же, можно сделать направляющую своими руками, причём из любого материала, но это делать очень неудобно и сложно, к тому же, качество механизма тогда может стать хуже, Вы же хотите, чтобы Ваша раздвижная дверь прослужила долго, и ей при этом было бы удобно пользоваться? Тогда лучше будет купить готовую направляющую. К тому же ролики в любом случае придётся покупать в магазине, а направляющая стоит не очень дорого, и плюс к этому, если вы пользовались вышеописанными советами, вам ещё и на дверном полотне удалось сэкономить, так что смело покупайте направляющую!

Но кроме установки направляющей (рельса) и роликов на верхнем торце дверного полотна, вам нужно будет позаботиться и о нижнем торце, ведь он должен фиксировать это полотно. Каким образом это можно сделать?

Способ первый:

• Возьмите дополнительный деревянный брусок, длина которого должна быть равна длине верхней направляющей (рельса), а ширина должна быть чуть больше, чем ширина дверного полотна. По центру этого бруска создайте паз и установите его под верхней направляющей, закрепите саморезами, таким образом, у вас получилась нижняя направляющая, которая не позволит «уехать» дверному полотну в сторону.

Способ второй:

• Этот способ тоже делается за счёт паза, но без использования бруска. Так как паз делается прямо в нижнем торце дверного полотна, а в полу с обеих сторон, где должно быть дверное полотно, устанавливаются специальные фиксаторы (флажки).

Мне кажется, что лучше всего пользоваться первым способом, так как с помощью бруска дверное полотно фиксируется надёжнее, и таким образом, вам не удастся испортить дверное полотно, главное помните, что и в первом, и во втором случае, пазы должны быть подходящего размера для того, чтобы фиксатор не тормозил дверь. Второй же способ выгоднее для тех людей, которые не хотят всё время спотыкаться об закреплённый брусок. Так, например, создатель модели, показанной на фотографиях, пользовался как раз вторым способом. Он объясняет это удобством паза в дверном полотне, ведь через него можно провести широкий телевизионный кабель.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Смотрите этот видео мастер класс:

Самодельные раздвижные двери

Любое дверное полотно может быть установлено на ролики, и работать будет как откатное. Направляющую и все остальные комплектующие — ролики (несущий и флажковый), стопоры, упоры — можно купить. Навесить на них хоть кусок фанеры или собранную из нескольких досок дверь. Вот и будет самый простой и дешевый вариант. А вот самостоятельно изготовить механизм — это уже задача посложнее. Один из вариантов сделанного из подручных материалов механизма откатной двери (из круглых труб разного диаметра) в видео. Система предполагалась для установки в стенном шкафу, но, судя по конструкции, легко может выдержать даже дубовую дверь из массива.

Преимущества раздвижных дверей

Среди них следует выделить следующее:

Не требуют свободного места в помещении, соответственно не препятствуют установке мебели;
Раздвижные модели отличаются своим нестандартным решением, необычной конструкцией. Их можно использовать для создания дизайнерских проектов в любом стиле оформления;
Конструкция полностью безопасна. Дверное полотно не откроется самостоятельно при наличии в квартире или доме сквозняков.

Недостатки

Низкий уровень звукоизоляции. Чтобы снизить проникновение шума и запахов в комнату рекомендуется на торцы раздвижных створок дополнительно устанавливать прокладки из войлока.

Сложность ухода за конструкциями, у которых полотно при открытии прячется в пенал, оборудованный в стене проема. Такие системы чаще требуют ремонта, в т.ч. замены роликов. Поэтому при выполнении монтажа дверной конструкции своими руками еще при покупке изделия рекомендуется запастись запасными роликами и крепежными деталями.

Правильные габаритные размеры шкафа купе.

У любого шкафа купе есть три размера, высота, глубина и длина.

Высота шкафа. Она равна высоте комнаты от пола до потолка, но бывают исключения.

Нижний ярус имеет высоту около 50 см, там хранят обувь. Дальше пространство по высоте до 2м предназначено для хранения одежды. Все что выше 2м это антресоли для хранения совершенно разных вещей. Антресоли по высоте от 50 до 80см.

Если шкаф выше 2.8м, то створки будут сильно большие и тяжелые и ими пользоваться будет очень неудобно. Также ролики, по которым двигаются створки, будут быстро изнашиваться. Поэтому если шкаф более 2.8 м, то его делят на 2 части по высоте – основную и вспомогательную. Каждая отдельная створка должна быть высотой 2300-2500мм, а все что выше это вспомогательная.

Все шкафы в мире условно делятся на 2 категории: встроенные и корпусные. В корпусных есть корпус и их можно перенести с места на место. В строенных шкафах боковые стенки отсутствуют, а полезное пространство ограничено стенами и перегородками квартиры.

Встроенный шкаф купе.Корпусный шкаф купе.

Под потолок можно сделать только встроенные конструкции. Если шкаф корпусный, то необходимо сделать отступ от потолка 15-20 см. Иначе шкаф при подъеме упрется в потолок, и его не удастся установить – ведь шкаф собирается в лежачем виде. Как вариант можно сделать съемную антресоль и это позволит сократить промежуток между шкафом и потолком.

Длина шкафа. Она обычно выбирается такая, насколько позволяет пространство комнаты, то есть от стены до стены или от стены до ближайшего дверного или оконного проема.

Единственное, что влияет на длину шкафа это ширина створок и их количество. Здесь есть два важных понятия: оптимальная ширина створки и предельный размер. Оптимальная ширина створки находится в диапазоне от 60 до 90 см. Если створка будет меньше, то она будет слишком узкой и может перекашиваться при открывании, а если больше 90, то будет тяжелой и громоздкой и пользоваться будет не удобно.

В общем длина шкафа может быть любой, но при этом количество створок нужно выбирать такое, чтобы створки были в размерах 60-90см. От количества створок зависит внутреннее пространство шкафа. Оно должно делиться на части вертикальными перегородками согласно количеству створок.

При проектировании шкафа купе стоит обратить внимание на так называемый предельный коэффициент. Высота створки не может быть меньше, чем две её ширины и не может быть больше, чем 4 ее ширины. Например, если высота створки 2м, то её ширина должна быть не более 1м и не менее 0.5м

Глубина шкафа

Рубашки, платья, пиджаки — повседневная одежда на плечиках занимает 50-53см, а верхняя одежда: шубы, пальто, куртки — на плечиках занимают 60-63 см. Поэтому для зимней одежды нужно пространство не менее 65 см+ 2-3 см с каждой стороны свободного пространства, иначе створки будут шоркать по одежде. Также в шкаф-купе передние створки находят внахлест друг на друга. Их толщина 30-40мм и плюс 10мм расстояние между ними. В сумме на створки выделяют 100мм. Поэтому глубина шкафа будет равна 65 + 5+ 10. В итоге шкаф для повседневной одежды должен быть глубиной 65-70 см, а для верхней 75-80мм

Глубина шкафа. Рубашки, платья, пиджаки — повседневная одежда на плечиках занимает 50-53см, а верхняя одежда: шубы, пальто, куртки — на плечиках занимают 60-63 см. Поэтому для зимней одежды нужно пространство не менее 65 см+ 2-3 см с каждой стороны свободного пространства, иначе створки будут шоркать по одежде. Также в шкаф-купе передние створки находят внахлест друг на друга. Их толщина 30-40мм и плюс 10мм расстояние между ними. В сумме на створки выделяют 100мм. Поэтому глубина шкафа будет равна 65 + 5+ 10. В итоге шкаф для повседневной одежды должен быть глубиной 65-70 см, а для верхней 75-80мм.

Для книжных шкафов с полками обычно выбирают глубину 35-40см. Если планируется изготовление узкого шкафа 20-30см, то его придется крепить к стене, так как он будет не устойчив.
