Правила установки газового котла отопления — инструкция по установке и подключению

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

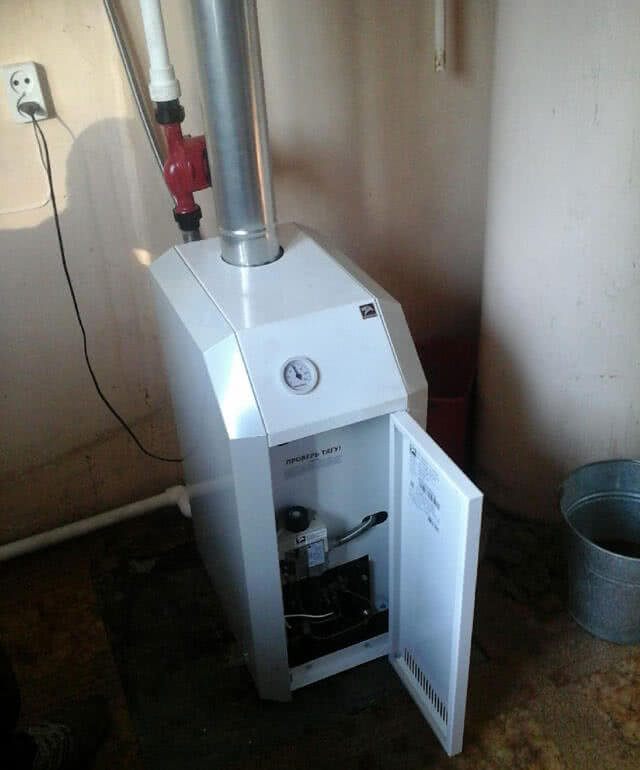

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Правила монтажа отопительного оборудования и дымовых каналов

Перед установкой котла отопления в частном доме нужно ознакомиться с действующими нормами и правилами монтажа. При несоблюдении важных требований в процессе установки и подключения нагревательного оборудования повышается пожароопасность, возникает риск появления взрывоопасной ситуации. В этом случае проверяющие органы могут оштрафовать владельца дома или квартиры.

При установке отопительного оборудования следует соблюдать следующие правила:

Если выполняют монтаж котла, работающего на газе, то агрегат нужно подключать к отдельному дымоходу. Причем существующие вентканалы для этих целей не подходят, поскольку велика вероятность, что угарный газ просочится в вышерасположенные жилые помещения. Допускается не более трех изгибов дымового канала. Если нужно сделать горизонтальный участок дымового канала от агрегата внутри котельной, то его протяженность не может превышать 30 см. Часть дымохода, возвышающаяся над крышей, делается из химически устойчивых материалов. Высота трубы зависит от расстояния, на котором она расположена от конька дома

Важно, чтобы оголовок не попадал в зону ветрового подпора. Иначе тяги не будет

В турбинированных котлах с закрытой камерой сгорания применяют коаксиальный дымоход

Для выведения трубы в стене делают отверстие диаметром 100 мм. При этом установка котла отопления в частном доме и установка трубы нормируются согласно действующим СНиП. Оптимальный диаметр дымохода указывается в паспорте к отопительному прибору. В дымовом канале обязательно предусматривают ревизионные отверстия, которые предназначены для чистки дымохода. Систему дымоудаления делают из нержавеющей трубы круглого сечения.

Нельзя объединять дымовые и вентиляционные каналы. Они могут быть только раздельными. Котел устанавливают как можно ближе к дымовой трубе. В помещении котельной обязательно должна быть система приточной вентиляции. Дымоход, проходящий через стену, оборудуется двумя входными каналами.

Для определения высоты оголовка дымовой трубы придерживаются следующих правил:

• Над плоской кровлей оголовок возвышается на 500 мм. Если у крыши есть парапет, то возвышение отмеряется от верха этой конструкции.
• При расположении трубы на скатной крыше на расстоянии не более 150 см от конька, возвышение составляет 50 см выше конькового элемента.
• Если дымоход находится на расстоянии 150-300 см от излома скатов, то его оголовок находится на одном уровне с коньковым брусом.
• При удалении от верха скатной крыши более чем на 3 м оголовок дымовой трубы располагают на высоте линии, проведенной под углом 10°C к коньковому элементу. То есть он должен быть ниже этой конструктивной части кровли.

Разрешение на монтаж и регламентирующая документация

Самые строгие требования предъявляют к монтажу нагревательного оборудования, работающего на газе. Существуют специальные нормативные документы, согласно которым производят установку газового котла.

Все правила и нормы можно найти в следующей документации:

1. СНиП № 31-02-2001 регламентирует устройство систем газоснабжения в индивидуальных домах.
2. СНиП № 41-01-2003 является общим документом, по которому проектируют сети вентиляции, кондиционирования и отопления помещений.
3. В СНиП № 21-01-97 перечислены нормы, касающиеся пожарной безопасности жилых домов и помещений.

Также при проектировании и монтаже нагревательного оборудования нужно придерживаться норм, которые оговариваются в СНиП № 2.04.08-87 и 2.04.01-85.

Разработка и согласование проекта

Для начала нужно получить техусловия в службе газа. Потом на основании ТУ разрабатывают проектную документацию. При этом обязательно учитывают все требования, оговоренные в технических условиях. В проекте должна быть показана разводка сетей газоснабжения внутри дома и на придомовой территории. Изготовление проектной документации можно доверить только организации, у которой есть соответствующая лицензия. После разработки проект сдают в газовую службу для прохождения согласования.

В комплексе с проектной документацией подают следующие бумаги:

• технический паспорт газового котла;
• сертификат соответствия нагревательного оборудования техническим и санитарно-гигиеническим требованиям;
• инструкция к газовому агрегату;
• результаты прохождения экспертизы на соответствие котла требованиям безопасности.

Только после утверждения проекта можно начинать установку газового нагревательного оборудования.

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

• Площадь не менее 4 м2.
• Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
• Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
• От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
• Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
• С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
• Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
• В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
• Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
• В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон). Чтобы котел было проще выставить, полы делаются строго по уровню

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

• свой фундамент;
• бетонированное основание;
• наличие принудительной вентиляции;
• двери обязательно должны открываться наружу;
• размеры котельной рассчитываются по вышеуказанным нормам;
• в одной и той же котельной разрешается установка не более двух газовых котлов;
• наличие правильно обустроенного дымохода;
• к нему должен быть обеспечен свободный доступ для прочистки и других операций;
• для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
• подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части дома расположен отопительный прибор. Для газовых котлов были определены стандарты SNiP, согласно которым котельная может быть оборудована:

• в отдельно стоящем здании;
• на чердаке;
• в пристройке дома;
• в отдельном помещении, предназначенном для такого оборудования.

Котлы, сжигающие сжиженный нефтяной газ, нельзя размещать в подвале. Удельный вес самого газа значительно больше, чем у обычного воздуха, поэтому при утечке он может распространиться в подвале и вызвать пожар. Для частных домов современные газовые системы отопления требуют трехкратного воздухообмена для максимально быстрого и эффективного удаления из жилого помещения переработанного газа.

В соответствии с правилами, приточная вентиляция в котельной с газовыми приборами является обязательной. При мощности более 30 кВт установка котлов в жилой зоне дома не должна рассматриваться. На кухне можно разместить котел мощностью менее 30 кВт.

Принимая решение об установке такого котла, убедитесь, что выполнены все требования: площадь помещения должна быть не менее 15 квадратных метров, а высота потолка – 2 метра. На кухне или в другом помещении должны быть окна площадью не менее 3 квадратных сантиметров на 1 кубический метр поверхности.

Вентиляция газовой котельной должна обеспечивать комфорт и безопасность

Поэтому важно обеспечить хорошее качество подачи чистого воздуха. Если котел находится на кухне, то дверь между комнатами размещается с зазором между этажами (минимум 1 см)

А сам отопительный прибор должен быть установлен напротив стены, защищенной от возгорания. Минимальное расстояние между прибором и перегородкой составляет 1 см.

Требования к помещению для котла

Газовое оборудование относится к категории взрыво и пожароопасных. Поэтому к помещению, в котором оно будет установлено, предъявляются особые требования.

Прежде всего, оно должно иметь естественное освещение. При этом на каждый кубометр комнаты должно приходиться как минимум 0,03 кв. м проема окна без рамы, то есть только остекления. Окно обязательно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одно обязательное условие – наличие приточной вентиляции, которая может обеспечить смену воздушного объема комнаты в пределах 3 раз за один час. Таким образом загазованность в помещении удастся свести к минимуму.

Кроме того, от мощности выбранного котла зависят объемы комнаты, в которой он будет установлен. Оборудование мощностью 30 кВт и ниже может быть размещено в 7,5 куб. м котельной.

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочная объемом 13,5 куб. м и выше. Если отопительный прибор будет размещен в квартире, обычно его устанавливают на кухне.

Это возможно, если выдерживаются все требования, предъявляемые СНиПами. Важный нюанс: в этом случае суммарная тепловая мощность от всех находящихся на кухне нагревательных приборов не должна быть выше 150 кВт.

По нормам установки настенных газовых котлов для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не меньше 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оснащенное коаксиальным дымоходом. На кухнях объемом 7,5 куб. м и меньше запрещено устанавливать больше одного нагревательного прибора.

Требования к установке газового нагревательного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм установки гарантирует безопасность эксплуатации

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых комнат огнеупорными прочными перегородками.

Оптимально, чтобы материалы, которыми отделано помещение, имели временной предел огнеустойчивости как минимум в 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени на жилые комнаты.

Закрепление газового котла можно осуществлять только на прочное основание. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет размещен отопительный прибор, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от прибора до несущих конструкций составляют 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Правильные расчеты

Верхние и нижние шкафы кухонного гарнитура – непременная составляющая любой кухни, и огромной кухни-студии с обеденной зоной, распространенной в элитных новостроях, и маленькой и тесной в стандартной хрущевке. Перед тем как разглядывать заманчивые фото кухонной мебели в гламурных журналах и планировать покупку, необходимо взвесить все составляющие выбора.

Удаленность при газовой плите

В них входит не только современный дизайн, отделочные материалы и количество предметов. Еще учитывают и рост основного пользователя, высоту потолков в помещении, метраж, на котором придется все это устанавливать.

Есть масса публикаций на тему эргономичного оборудования маленького пространства на кухне.

Посуда в верхних ящиках

Данные нормативы стали результатом проведенных научных исследований, экспериментов и замеров. При этом каждое расстояние предусмотрено с определенной целью и несет свою смысловую нагрузку.

Стандартная квартира

Основные стандарты направлены на создание оптимальных условий для работающего на кухне:

1. Навесной шкафчик на кухне рекомендуется размещать от пола на высоте 1,9 метра, невзирая на высоту потолка. Это позволяет хозяйке дотянуться до нужного предмета вверху, не прибегая к вспомогательным устройствам – низкой стремянке, табурету, маленькой скамеечке. Отступать от этого правила можно только тогда, когда рост основного пользователя гораздо выше среднего. Такая высота позволяет легко осмотреть все содержимое и достать необходимые предметы, не прилагая особых усилий.
2. Напольная часть кухонной стенки должна располагаться на удалении не менее 0,6 м от дна навесной части. Соблюдение этого условия позволит не воспринимать верхний шкафчик на кухне как помеху для работы или располагать в образованном пространстве бытовые приборы для работы на кухне.
3. Стандарт удаленности низа кухонного шкафа от пола составляет 1,5 метра. Простые расчеты показывают, что при высоте в 90 см нижнего предмета гарнитура легко соблюсти и пространство над столешницей, и требуемое расстояние от пола. Однако недавно проведенные статистические исследования показали, что большая часть пользователей не только не соблюдает правил, как должно быть размещено все для работы на кухне, но и не знает об их существовании.

Нижние и верхние шкафы гарнитура с газовой плитой Это стандартные параметры, которые обычно используются для создания удобства взрослых членов семейства. Но при индивидуальном планировании от них вполне можно сделать отступления.

Маленький рост хозяйки или высокий – хозяина, проводящего в кухонном помещении много времени, предусматривает, что цифры варьируются для максимально рационального размещения.

Расстояние между шкафами на кухне – обязательное условие продуктивной работы. Их размещение вплотную лишает хозяйку значительного функционального пространства между столешницей и подвесной частью.

Кухонный гарнитур

Неправильно выбранная дистанция между шкафами может привести к постоянному травматизму или развитию заболеваний позвоночника из-за необходимости принимать неудобное положение при работе.

Точные расчеты при нестандартных показателях роста позволят правильно организовать рабочее пространство на кухне, тогда уставать придется гораздо меньше. Поэтому все расстояния должны быть выверенными.

На каком расстоянии от плиты устанавливать газовый котел?

Нередко во время ремонта встает вопрос — на каком расстоянии от газовой плиты можно по нормам устанавливать газовый двухконтурный котел? Попробуем ответить максимально развернуто. Итак, явных ограничений на расстояние между котлом и плитой в специализированной литературе и актуальных нормах нет.

Единственный нюанс — нельзя ни в коем случае ставить котел непосредственно над плитой. Причины, пожалуй, понятны.

А вот по горизонтали особых ограничений нет, нужно исходить из удобства и эргономики эксплуатации обоих приборов. В принципе, 40-50 см по горизонтали между плитой и котлом будет оптимальным вариантом. В этом случае котел не будет перегреваться и загрязняться во время приготовления пищи. Да и от газовой службы тоже не будет никаких претензий.

При этом, не забывайте, что минимальные размеры помещения под котел — 7.5 куб м. Если вы устанавливаете его в кухне, объем должен быть не менее 21 куб. м, а высота потолков — не меньше, чем 2,2 м.

Информация о газовых котлах

На отечественном рынке потребителям предлагают обширный ассортимент газового оборудования. Чтобы выбор был правильным, нужно изучить информацию относительно отопительных агрегатов от разных производителей.

Газовые котлы делятся на несколько типов в зависимости от:

• конструктивного устройства;
• способа монтажа;
• номинальной мощности;
• принципа розжига;
• технологии отведения продуктов горения.

Согласно базовой конструкции агрегаты бывают одно- и двухконтурными:

1. Котлы первого типа нужны для обеспечения отопительной системы, а в случае планирования использования их для горячего водоснабжения, потребуется прибор, который называется бойлером косвенного нагрева. Обозначают этот агрегат отопительный газовый водогрейный сокращенно АОГВ.
2. Двухконтурные модели способны обеспечить как обогрев домовладения, так и снабдить жильцов горячей водой. Они могут функционировать как по проточному варианту нагрева, так и быть оснащены встроенным бойлером. Он не только подогревает воду, но и поддерживает некоторый ее запас. На двухконтурных приборах наносится буквенное обозначение АКГВ — агрегат комбинированный газовый водогрейный.

В зависимости от способа установки напольного газового котла в частном доме он бывает либо настенным, либо напольным:

1. Настенные модели приобретают все большую популярность, поскольку ими пользуются даже в квартирных условиях. Они удобны тем, что для отвода продуктов горения не требуется постройка конструкции, отводящей дым. Дымоудаление можно осуществлять непосредственно в атмосферу через внешнюю стену, установив коаксиальный дымоход, который также обеспечивает подачу воздуха, необходимого для сжигания топлива.
2. Устанавливаемые на полу агрегаты отличаются от настенных моделей большей мощностью. Монтаж напольного газового котла в частном доме обычно выполняют в котельных, чтобы они не загромождали бытовые помещения.

Сегодня все производимые отопительные агрегаты оснащены автоматическими защитными системами разного уровня сложности, но в любом случае в них предусмотрено прекращение подачи топлива на горелки при наличии утечек или перебоев в работе газовой магистрали, чрезмерного нагрева теплоносителя или недостаточной силы тяги в дымоходе.

Легче всего высчитать мощность, исходя из того, что на 10 «квадратов» требуется 1 кВт. К полученному результату нужно прибавить 15 – 20 %, чтобы обеспечить запас и не дать агрегату работать на пределе возможностей.

Для вычислений пользуются формулой W = S × Wуд / 10, где:

W — мощность прибора;

S – отапливаемая площадь;

Wуд — удельная мощность для теплоснабжения 10 м².

В зависимости от региона нахождения удельная мощность может изменяться. Например, если для северных районов это 1,5 — 2,0 кВт, то для южных она другая — 0,7 — 0,9 кВт.

Но подобный подход к определению мощности нельзя назвать точным, поскольку он не учитывает особенностей конкретного домовладения. Можно до того, как установить газовый котел в частном доме, обратиться к специалистам, имеющим большой опыт в проведении подобных вычислений, которые рассчитают данный параметр для каждого помещения. Зная точную величину мощности, сделать оптимальный выбор газового оборудования не составит труда.

Напольные

В целях экономии хозяева сами пытаются разобраться в том, как установить напольный газовый обогревательный котел в одноэтажном деревянном доме. Базовые требования включают в себя следующие пункты:

1. Укрепление места, где будет расположен котел. Лучше всего сделать стяжку или аккуратно уложить плиты из бетона.
2. Между котлом и поверхностью стены оставляется зазор минимум 15 см.
3. Если основание дома не огнеупорное, тогда необходима дополнительная обшивка металлическим листом. Лучше всего изолировать стены кровельной сталью, которую накладывают на лист из асбеста шириной минимум 30 мм.
4. При помощи строительного уровня оценивается состояние пола, так как поверхность под котлом должна быть идеально ровной.
5. Подключение дымохода запрещено без предварительной проверки тяги.
6. Монтируются фильтры, которые не задерживают мусор на входе в теплообменник.
7. На финальном этапе подготовленный двухконтурный котел присоединяется к водопроводным трубам.

В видеоролике представлена актуальная информация об установке котла:

https://youtube.com/watch?v=-X-FrOurZrk

Требования к отдельным помещениям

Котельные, обустроенные в отдельных помещениях, должны соответствовать ряду требований, которые очень похожи на предыдущие:

• Потолок должен находиться на высоте свыше 2,5 м;
• Площадь и объем помещения выбираются в зависимости от индивидуальных предпочтений, но минимально допустимый объем составляет 15 м3;
• Каждая стена котельной должна иметь предел огнестойкости 0,75 ч и отсутствующее распространение пламени (этому требованию соответствует кирпич, бетон и строительные блоки);
• К вентиляции предъявляются те же требования, что и при установке котла на кухне – трехкратный отток и такая же величина забора воздуха, увеличенная на объем кислорода, расходуемый в процессе горения;
• В помещении обязательно должно быть хотя бы одно окно с площадью остекления от 0,03 м2 на 1 м3 объема помещения.

При установке газовых котлов мощностью свыше 150 кВт должна быть возможность выйти из котельной прямо на улицу. Размещение газового котла в индивидуальном жилом доме предполагает, что оборудование не может быть смежным с жилыми комнатами. В любом случае, котельную нужно оборудовать исключительно противопожарными дверьми.

Рекомендации по расположению оборудования

Любой из агрегатов должен иметь предохраняемую от воспламенения поверхность, с которой он соприкасается. Так, для настенного котла необходимо зафиксировать железный лист на месте его закрепления. И только на него допустима установка оборудования. Крепления должны иметь прочные основания, чтобы смогли выдержать вес котла. Сам агрегат требуется размещать от стены на расстоянии не менее 4,5 см.

Смежный с соседними комнатами вентиляционный канал в этом случае использовать категорически запрещено.

Требования по минимальным расстояниям от котла до стен.

Необходимо соблюдать основные правила по установке вытяжной трубы.

во-первых, продукт сгорания должен выходить только в отдельный газоход;
во-вторых, горизонтальная часть трубы дымохода, проходящая по соответствующему помещению, должна достигать максимум 3 м в длину

При этом очень важно соблюдать, чтобы она не имела углов поворота больше 3-х;
в-третьих, выход газохода из дома следует делать вертикальным, поднимая на 1 м и более, имея ровную крышу. Если же она с уклоном, то высота не должна быть меньше 0,5 м;
в-четвертых, мощность котла, устанавливаемого в частном доме, обязана соответствовать площади прогреваемого помещения и той комнаты, в которой он будет находиться;
в-пятых, сечение для дымохода в первую очередь зависит от пропускной способности устанавливаемого оборудования, но не менее 110 мм
Далее, следует обращать внимание на диаметр выхлопной трубы, который должен быть больше калибра газохода

Так, при мощности агрегата в 24 кВт, сечение делают примерно 124 мм;
в-шестых, необходимо оставлять свободное пространство снизу газового котла.

Схема установки газового котла.

Только после этого можно подключать водоснабжение. Здесь нужно учитывать, что трубка, по которой проходит холодная вода, должна быть снабжена фильтром и запорной арматурой. Теперь газовый котел подключают к газопроводу, соблюдая требования по безопасности. Этим обязаны заниматься только специалисты. Не следует самостоятельно выполнять данный процесс.

Проведя всю вышеописанную процедуру, оборудование необходимо подсоединить к электричеству. Для лучшей и бесперебойной работы газового котла рекомендуется подключить к нему автоматический стабилизатор напряжения. В заключение следует сделать апробацию работы закрепленного агрегата. Это повысит безопасность.

Для напольных котлов требуется более обширное пространство. Они существуют стальные и чугунные. Поэтому основание такого оборудования должно быть выполнено из пожароустойчивого материала. Установка агрегата проходит либо на небольшом бетонном пороге, либо на железном листе размером 1,2 х 1,7 м.

Все остальные требования, предъявляемые к монтажу данного оборудования, относящиеся к подсоединению дымохода, газовой трубы и водоснабжения, однотипны с предыдущим

Очень важно установить фильтр непосредственно к обратке от котла. Теперь можно подключать к электричеству и запускать его в работу

Похожие записи:

Имитация кирпича для внутренней отделки своими руками Стык между плиткой и ламинатом: правила комбинирования, пошаговая инструкция стыковки без порожка Аппарат для сварки полипропиленовых труб: рейтинг лучших 2021 года Как заделать трещину на потолке: способы устранения и заделки, профилактика Техника безопасности при работе с болгаркой Какие бывают лавки для бани: материал, форма, размер, конструкция
