Распиновка rj 45 - обжим витой пары: схемы, способы подключения

Как обжать кабель RJ-45 правильно?

Существуют различные способы обжимки кабеля RJ-45, среди которых есть даже опрессовка коннектора без специальных клещей, с помощью обыкновенной отвертки с плоским шлицем.

Но мы рассмотрим, как грамотно сделать надежный и функциональный рабочий патч-корд, по характеристикам не отличающийся от покупных моделей.

Подбор и подготовка инструментов

Имея под рукой комплект специальных инструментов, выполнить действия по обжиму коммутационного кабеля намного проще. Конечно, придется выделить сумму на приобретение кримпера, стриппера, тестера или кроссировщика, но если купить качественный инструмент, он прослужит годами.

Для правильного закрепления коннекторов на кабеле потребуются:

Главными из перечисленных инструментов являются клещи и тестер – это минимальный набор, необходимый для правильной распиновки и обжимки витой пары.

Покупая клещи, нужно проверить их качество и желательно предварительно протестировать инструмент. Некоторые кримперы снабжены лезвиями, с помощью которых можно зачищать жилы.

Пошаговая инструкция по обжимке

Чтобы сделать патч-корд, потребуется приготовить материалы – кабель и коннекторы, вооружиться инструментом и выбрать схему распиновки в зависимости от того, какие приборы будет соединять готовый шнур.

Список материалов:

отрезок витой пары не длиннее 100 м – согласно распиновке Ethernet это максимальная длина стандартов для бытового назначения;
для одного кабеля – два коннектора RJ-45 (их маркировка – 8Р8С);
набор инструментов – кримпер, стриппер, тестер.

Чаще всего требуется кабель для соединения ПК с сетевым устройством, поэтому вспоминаем схему прямой опрессовки, а для надежности просто кладем ее на видное место, чтобы была перед глазами в момент распределения проводов.

Готовую цветную схему можно найти в интернете и распечатать на листке бумаги – зрительное восприятие способствует запоминанию, и в дальнейшем она уже не потребуется

Не забываем, что типы А и В отличаются только расположением оранжевой и зеленой скруток, можно применят оба варианта.

Пошаговая инструкция:

Шаг 1 – Отрезаем кусок кабеля по метражу, без запаса, но достаточной длины кусачками или лезвиями кримпера.
Шаг 2 – Отступаем от конца 2-4 см, делаем стриппером круговой надрез на наружной изоляции, а затем аккуратно снимаем ее.
Шаг 3 – Проводники скручены попарно, поэтому перед обжимкой раскручиваем все пары, выпрямляем жилы и распределяем из согласно выбранной схеме. Кроме проводников под оболочкой скрывает нейлоновая нить – ее нужно просто отвести назад.
Шаг 4 – Подравниваем проводники. Для этого отступаем от края наружной изоляции 1,0-1,3 см и отрезаем провода кусачками строго перпендикулярно оси витой пары. Следим, чтобы разноцветные кончики были одинаковой длины.
Шаг 5 – Вставляем проводники в коннектор и продвигаем до упора.
Шаг 6 – Производим обжим: вставляем коннектор с проводниками в нужный разъем кримпера (с маркировкой 8Р) и сжимаем ручки клещей. Можно услышать щелчок.
Шаг 7 – Проверяем надежность крепления – легко тянем кабель, как бы пытаясь достать проводники из коннектора. При правильной обжимке жилы сидят прочно.
Шаг 8 – Тестируем готовый патч-корд на исправность. Вставляем коннекторы в гнезда тестера, включаем прибор и следим за индикацией. Если все в порядке, огоньки будут загораться попарно зеленым светом. Если индикация отсутствует или загорается красный свет – процедуру потребуется повторить.

Рука набивается быстро – после нескольких самостоятельных обжимов. Навык обжима пригодится при переезде в новую квартиру, где сетевые провода прячут в плинтуса или зашивают в стены и подключают к компьютерным розеткам.

Не нужно переживать, что кабель слишком длинный или короткий – всегда можно обжать патч-корд нужной длины. Если сетевой провод вдруг перегрызет собака или он просто перегнется, можно оперативно произвести ремонт.

Также вам может быть интересно посмотреть как можно соединить витую пару между собой, для этого переходите по этой ссылке.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Как обжать интернет кабель. Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Обжим витой пары шаг 1-3

Шаг №1 При подготовке кабеля к обжатию, во-первых необходимо снять верхний слой изоляции. Наиболее удобно это сделать при помощи специального стриппера для снятия изоляции с utp кабелей. Но если у Вас его нет, то затратив немного больше времени, Вы сможете снять изоляцию, например при помощи обычного ножа (постарайтесь не повредить при этом жилы кабеля). Верхний слой изоляции кабеля нужно снимать примерно на 20-25 мм. Это необходимо для того, чтобы в дальнейшем было удобно выравнивать и располагать проводники в нужной цветовой последовательности.

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм

Внимание! Зачищать проводники не нужно!. Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами

Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора.В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля

Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

Обжим витой пары. Шаг 3

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Обжим витой пары. Шаг 4

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

Обжим витой пары. Шаг 5

На этом собственно и всё интернет кабель обжат.

Обжим витой пары. Назначение сетевого кабеля.

Сетевой кабель — вид кабеля связи, который представляет собой несколько пар изолированных проводников, чаще всего 4 пары проводников заключённых в единую защитную оболочку. Провода каждой пары скручены (свиты) между собой, в связи с этим, сетевой кабель имеет в народе второе название — витая пара. Качественный и правильный обжим витой пары, безусловно является залогом быстрого и надёжного интернет соединения. Разделение проводников в сетевом кабеле на витые пары, выполнено прежде всего для снижения уровня электромагнитных помех от внешних источников, а также для защиты от взаимных наводок при передаче сигналов.

Интернет сети. Кликабельно.

Сетевой кабель получил наиболее широкое применение в локальных вычислительных сетях (Local Area Network), поэтому, собственно utp кабель имеет и третье название — LAN кабель. На текущем этапе сетевые кабеля активно используются в различных сферах, от автоматики и интернета, до охранных систем и систем видеонаблюдения. В данной статье, мы разберём как выполнить обжим витой пары при помощи коннекторов RJ45 и в результате получить полноценный LAN кабель (интернет кабель).

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Расшивка многофункциональных патч-панелей

Итоговые схемы подключения таких устройств могут отличаться друг от друга, так как всё зависит от фирмы производителя. Все рекомендации по распределению и последующей заделке жил указаны в описании панели либо на её корпусе. На сегодняшний день существуют два распространённых способа разводки проводников — это Т568 В и 568А. Если мастер решил провести монтаж СКС, тогда ему следует выбирать только одну схему, так как каждый её пункт должен быть соблюдён на всех этапах работы.

Проводка заходит на патч-панель с тыльной стороны, за счёт чего можно без особых усилий выполнить все рекомендации по разделке жил. В связи с определёнными особенностями конструкции, расшивку лучше всего проводить в строгой последовательности. Начинать нужно с гнёзд возле подведённого кабельного жгута. Если это правило не будет учтено, то ножевые контакты могут оказаться просто недоступными для последующей установки.

Что для этого нужно?

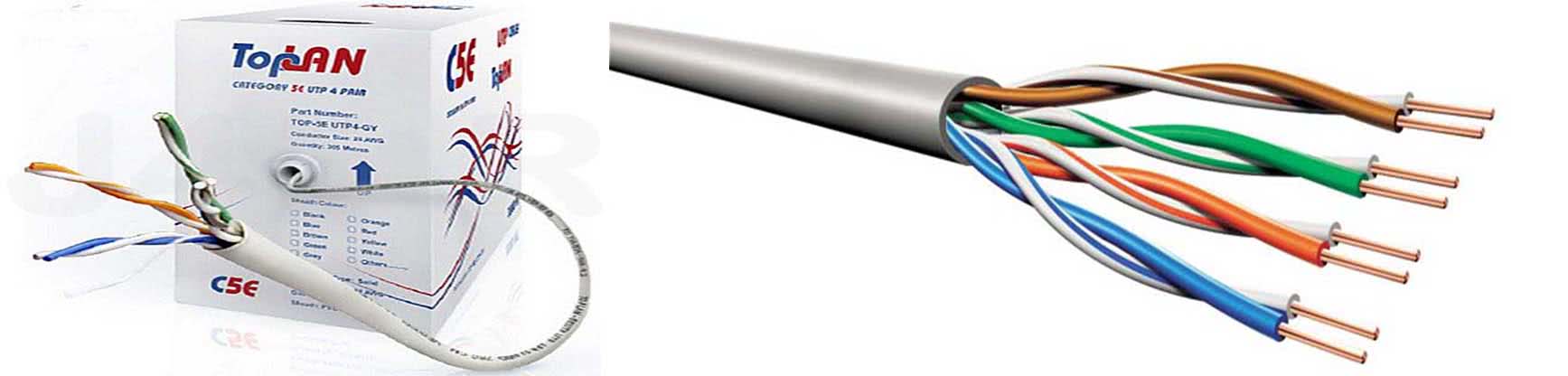

собственно, сам кабель, причем пятой категории. Самый распространенный вид, поэтому с большой долей вероятности у вас именно такой – было бы восемь жил;
кримпер. Специальный инструмент, внешне похожий на обыкновенные пассатижи. Нужен для закрепления коннекторов на концах кабеля, или попросту – для обжимки;
два коннектора типа RJ-45. Нужно нам два – по одному на каждый конец провода, однако все же рекомендуется брать четыре. Товар копеечный, а в случае, если что-то пойдет не так, всегда есть запасной вариант;
стриппер. Инструмент для снятия защитной изоляции с проводов. Не так сильно нужен, так как в большинстве кримперов есть нужное лезвие. Если нет такого инструмента – жить вполне можно;
тестер для кабелей. Полезная штука, которая редко у кого есть, стоит дорого и очень мало где продается. Обычно провод после обжимки проверяют путем подключения к коммутатору или компьютеру, то есть в, то место, куда он предназначен. Но у такого способа есть серьезные недостатки: не всегда удается выявить неисправность, и непонятно где ее искать. Тестер же показывает, в каком проводе обрыв или короткое замыкание. Удобно.

Проверка качества обжима

Существует несколько способов, чтобы убедиться в правильности обжима кабелей:

Подключение устройств, для которых обжималась витая пара. Если компьютеры начали взаимодействовать, значит вы не допустили ошибок.
К каждому проводу на коннекторе приложите мультиметр, поставив прозвон или минимальное сопротивление. Если характерный треск будет отсутствовать при касании, значит, его нужно заменить.
Вставьте 1 конец в разъём ethernet, а у другого измерьте сопротивление на каждом проводе. Если оно слишком большое, значит при обжиме была совершена ошибка. Также сопротивление у обеих пар должно быть примерно равным.
Мастера при выезде на дом используют специальные LAN тестеры, с помощью которых оценивают состояние линий связи. Вы можете купить такой же и помогать друзьям в проверке.

Конструкция LAN тестеров состоит из 2 блоков, к которым присоединяют разные коннекторы. После соединения прибор подключают к сети, и смотрят на световые индикаторы. Если некоторые из них не горят, значит, эти провода не работают.

Что следует знать для правильного обжима витой пары

Здесь существует три варианта распиновки – расположения жил. Наиболее простым является обжим витой пары на 4 жилы, однако он применяется только для соединения периферийных устройств, работающих со скоростью 100 Мбит/сек. Если конкретизировать, то подобный способ подойдёт для подключения приставки для IP TV к роутеру.

Следующие 2 варианта применяются для передачи данных на более высокой скорости и подходят для провода на 8 жил (4 пары):

Прямая распиновка – подключение роутера или хаба к компьютеру.
Перекрёстная – подойдёт только для объединения двух компьютеров в одну сеть.

Получается, что согласно сегодняшним реалиям в России наиболее распространена прямая распиновка витой пары на 8 жил. А значит, именно на ней стоит остановиться более подробно.

Для подобной работы используется кримпер, однако вполне можно обойтись и без него

Обжим без инструмента

Выполнить обжим 8-жильной витой пары можно без специальных инструментов, а только при помощи следующих имеющихся в любом доме предметов:

с помощью обычной отвертки выполняется обжим коннектора RJ 45;
ножом можно выполнить зачистку витой пары на несколько сантиметров;
кусачки для подравнивания проводов. Можно использовать кусачки на плоскогубцах или ножницы.

Выполняется процедура двумя способами:

прямой обжим витой пары предполагает способы T568A и T568B, когда обжим витой пары выполняется аналогично с обоих концов кабеля;
также обжать провод можно по перекрестной схеме, он используется для соединения двух компьютеров без роутера.

Последовательность обжимки такова:

зачистить кабель при помощи ножа;
расправить проводки и вставить их согласно выбранным цветам так, чтобы они не переплетались;
кусачками подрежьте проводки и оставьте примерно 1 см;
проверьте правильность раскладки по схеме и вставьте их в коннектор, который необходимо держать защелкой от себя;
вставьте проводки до упора, чтобы они уперлись в переднюю стенку коннектора;
при помощи отвертки выполните обжим, то есть по очереди вдавливайте контакты с силой. Контакты должны немного быть вдавленными в корпус коннектора;
защелкните фиксатор шнура, вдавив его внутрь и прижав внешнюю изоляцию;
выполните аналогичные действия с другой стороны, после чего процедура обжима кабеля считается завершенной.

Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самостоятельно в домашних условиях. Основная задача состоит в правильном подсоединении проводов в зависимости от категории кабеля, после чего выполняется обжим при помощи отвертки или специальных клещей.

Watch this video on YouTube

Как подключить сетевую интернет розетку RJ-45 — схема распиновки

Пресс клещи для обжима наконечников проводов

Схема распиновки USB кабеля по цветам

Какой кабель для интернета лучше проложить в квартире?

Как подключить и настроить интернет на телевизоре?

Основные технические характеристики силового кабеля АВВГ

Провод, разъем и кримпер

Для безопасности необходимо надежное соединение. Это устранит возможность повреждений электричеством и не нарушит связь. Коннекторы фиксируют кримперами. Каждый коннектор предназначен для своего сечения провода.

Перед началом проведения работ нужно просчитать, какое количество провода необходимо. Расстояние между оборудованием не должно быть больше 100 метров.

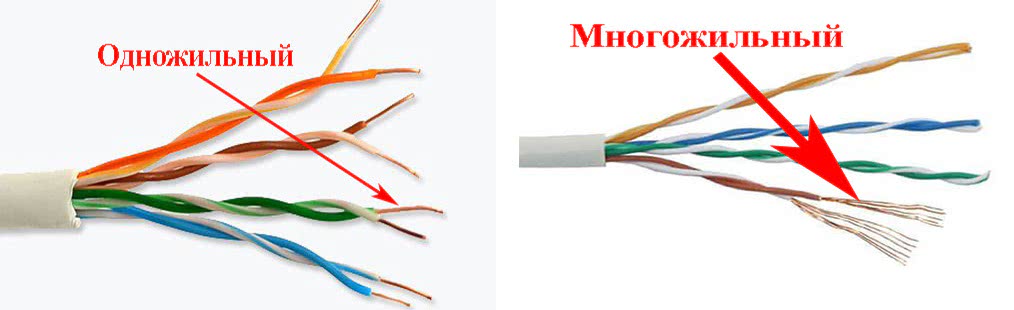

Одним из самых распространенных кабелей стал витая пара. Он квалифицируется по разной степени защиты: заземленный медный или алюминиевый. Количество жил у такого кабеля может быть 8, его называют 4 пары, или четырехжильный – 2 пары.

От качества кабеля зависит частота передачи данных. Этот показатель называется CAT. Чем он выше, тем лучше скорость передачи.

Для работы с кабелем необходим специальный разъем RG-45. Во время работы нужно правильно соединить проводники, чтобы связь была налажена.

Кримпер – это специальный инструмент для обжима сетевого кабеля. Он помогает соединить две части провода без распайки.

Где используется витая пара, для чего нужен обжим

Процесс предполагает установку на конце сетевого кабеля специального разъема. Он необходим для соединения кабеля и любого устройства, например, компьютера, телефона, модема. Контакты в сети должны быть правильно подсоединены, это обеспечит хорошие условия для работы устройств.

Немного терминологии

«Сетевики» используют термин RJ-45 для обозначения разъёма для соединения узлов локальной сети. На самом деле разъёма с таким названием официально не существует.

Так выглядит самый распространённый штекер в мире

Под RJ-45S принято понимать стандарт, по которому вообще подключаются модемы. К тому же, именно разъёмы стандартов RJ обозначаются примерно так: 8P8C. Кстати, это и есть правильное название разъёма, который называют RJ-45. И он присутствует во многих стандартах: RJ-33X, RJ-61X и других. Что интересно, официальный RJ-45S использует разъём 8P4C. В названии зашифровано количество возможных контактов и задействованных. Например, 8P8C имеет 8 гнёзд, в каждом из которых есть по одному контакту. А вот 8P4C имеет всего 4 контакта, хотя гнёзд 8. Тем не менее, при подключении не всегда бывают задействованы все физические контакты.

Интересно, что путаница в названиях имеет место не только в России, но и за рубежом. 8P8C называют RJ-45 и специалисты, и магазины, и иногда даже производители. Мы тоже присоединимся к ним и будем считать RJ-45 разъёмом 8P8C.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
монтируем розетку на место установки и проверяем наличие подключения.

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.
Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.
Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.
Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.
Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.
После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.
Последнее, что нам предстоит сделать – это тестирование патч-корда. Подключите витую пару хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения – о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании.
В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Алгоритм обжима витой пары своими руками

Разобравшись с распиновкой, можно приступать непосредственно к работе. Первым делом, следует аккуратно снять наружную изоляцию примерно на 15 мм, не повредив при этом ту, что находится на жилах. Она снимается достаточно легко, поэтому вряд ли возникнут проблемы. После этого необходимо расположить жилы по цветам, согласно маркировке, расправить их, чтобы они разместились между большим и указательным пальцем руки в один слой.

Располагаем жилы согласно распиновки, зажав их в один слой

Сразу становится ясно, что длина их отличается, поэтому, при помощи бокорезов, их нужно выровнять, укоротив при этом до 1 см от края внешней изоляции. Далее, жилы вставляются в коннектор так, чтобы каждая из них расположилась по своей бороздке, до упора

Нужно обратить внимание, чтобы часть внешней изоляции зашла в коннектор. В противном случае, витая пара вытаскивается назад, жилы подрезаются, всё повторяется сначала

Важно, чтобы часть внешней изоляции вошла внутрь коннектора

У основания коннектора есть поперечная полоса, призванная поджать витую пару именно за внешнюю изоляцию. Её нужно продавить при помощи обычной шлицевой отвёртки, после чего коннектор можно отпустить. Теперь, если его не дёргать, жилы из контактных пазов не выйдут.

Прокол изоляции и создание качественного контакта

Если по совести, то обжим витой пары нужно производить при помощи кримпера. Это специальный инструмент, который вдавливает снаружи все контакты одновременно. На их внутренней стороне имеются острые пробойники. Они прокалывают изоляцию жил, в результате чего создаётся плотный и качественный контакт. Однако кримпер – это такой инструмент, который имеется не у каждого. А значит, необходимо понять, как обойтись без него.

Изначально контакты выпирают вверх, а после обжима уходят внутрь коннектора

Для работы понадобится всё та же шлицевая отвёртка. Коннектор необходимо положить на жёсткую поверхность так, чтобы контакты оказались сверху. После этого каждый из них продавливается внутрь. Делать это нужно предельно аккуратно, чтобы не сломать корпус коннектора или не загнуть вбок контактную планку.

После того, как все контакты вдавлены, можно проверить качество получившегося соединения, подключив витую пару к оборудованию.

Так выглядит готовое качественное соединение

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:

Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

https://youtube.com/watch?v=KAVm9BU_q4A

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Подводя итоги

Кто-то может сказать, что разводка такого кабеля, как витая пара, ему ни к чему – можно жить и без этого знания. Однако ситуации бывают разные. И даже если это умение не пригодится, то лишним уж точно не будет.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли вопросы по теме, редакция Seti.guru будет рада на них ответить. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

https://youtube.com/watch?v=ty7slfm7bzI

Распиновка rj45 по цветам
