Как правильно сварить распашные ворота на забор из профильной трубы своими руками

Оглавление

Устанавливаем замок

Если установка автоматики не предусматривается, к створкам снаружи приваривают петли под навесной замок. С внутренней стороны устанавливают поворотную щеколду или задвижку. Ее можно сделать из двух отрезков 20-тимиллиметровой трубы, сваренных с горизонтальными поперечинами створок. При закрывании в них вставляется стальной прут диаметром 14 — 16 мм.

Для жесткой фиксации распашных ворот в закрытом и распахнутом положении внизу створок устанавливают вертикальные стопоры шпингалетного типа. Если столбы пришлось сваривать между собой перекладиной, вверху устанавливают еще пару. Фиксаторы покупают или сваривают из отрезков полудюймовой трубы длиной 20 см, в которые вставляются стальные штыри с загнутыми концами. Они будут входить в трубы, вбитые или забетонированные в грунт.

Завершается сварка ворот из профильной трубы установкой врезного или накладного замка на калитку. При вырезании пазов под корпус на створке и ригель в столбе нужно стараться не оставлять зазоров. Иначе калитка будет бренчать на ветру. Для надежной фиксации устанавливают стопор как на воротах.

После окончания монтажа распашных ворот стоит задуматься об автоматизации, так как пробежки, особенно под дождем, при въезде и выезде быстро надоедят. Необходимые комплектующие найдутся в магазинах, а работу можно выполнить самому, если есть опыт подключения электрооборудования. При надлежащем уходе автоматика длительное время будет обеспечивать комфортабельный проезд.

Для этой задачи часто берут профильную трубу, потому, что она обладает необходимыми техническими характеристиками:

  • имеет невысокую стоимость;
  • выделяется надежностью и прочностью в процессе использования;
  • характеризуется небольшим весом;
  • почти не подвергается коррозийным образованиям;
  • превосходно переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может практически любой домашний мастер обладающий навыком сварщика, и помощь специалистов в этом вопросе ему не потребуется. Так же для данной работы не понадобятся особенные знания и умения. Элементарных понятий о сварном процессе, использовании дрели и болгарки будет вполне достаточно. И плюс ко всему этому, потребуется минимальная способность создать чертеж.

Перед тем, как приступать к постройке, следует внимательно изучить все плюсы и минусы такой постройки. И так, преимущества входной калитки из профильной трубы следующие.

  1. Минимальная простота изготовления и монтажа.
  2. Невысокий уровень сложности земляных работ. Все они сводятся к созданию ям для столбов – опоры из трубы.
  3. Длительный срок использования.
  4. Небольшая стоимость и хорошая устойчивость к коррозийным процессам.
  5. Презентабельный общий вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, необходимо запомнить минусы такого строительства

Их не так много, но знать их важно

Такая конструкция может деформироваться в последствие механических воздействий. На ней полностью нет звукоизоляции. Если на такой конструкции возникает даже незначительное повреждение, то результатом этого будет коррозия.

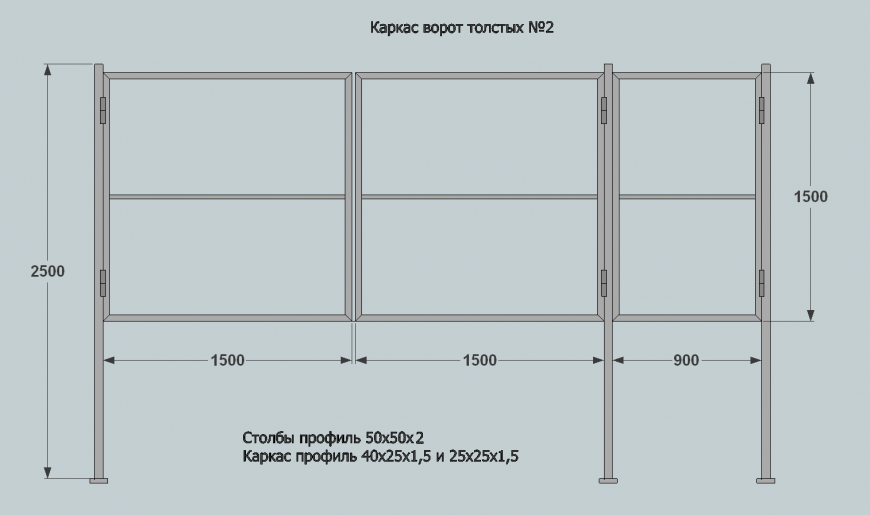

КАРКАС РАСПАШНЫХ ВОРОТ

Опять займёмся изготовлением распашных ворот своими руками. Сделаем каркас для левой створки. Разложим бруски на ровной поверхности в виде прямоугольника и длинными саморезами (10 см) соединим их между собой. Чтобы дерево не лопнуло, в местах крепления предварительно просверлим дрелью с тонким сверлом отверстия.

    Середину каркаса для прочности тоже укрепим бруском.

Чтобы каркас не изменял прямоугольную форму, в каждом углу прикрутим по упору, сделав их из таких же брусков длиной 50 см. Углы упоров срежем под 45 градусов.

Обработаем конструкцию антисептиком, когда он высохнет, покрасим её Акватексом, под цвет забора.

Возьмём петли, прикрутим их к каркасу распашных ворот на 5 саморезов и повесим его на левую стойку. Теперь нужно закрыть створку и замерить расстояние от неё до правого столба.

   Именно такой длиной минус 1 см нарежем 3 бруска. Можно было отрезать 6 брусков сразу на 2 воротины, но мы сделали так, как сделали. Изготовим вторую створку для распашных ворот своими руками точно так же, как делали первую, покрасим её и повесим на столб. Каркас распашных ворот готов.

Замок на распашных воротах мы сделали на их внутренней стороне. Решили, что он будет навесным. Для того, чтобы повесить проушины для замка, приложим их к каркасу распашных ворот и обведём карандашом. Стамеской аккуратно вырежем выемку. Так же сделаем и на втором бруске. После этого прикрутим проушинына 3 самореза.

Теперь между крайними тесинами деревянного забора натянем шнурку, закрепив её в верхних точках степлером, и измерим расстояние до земли. Нарежем такой длины доски, шириной 10 см, из которых мы строили забор. Отшлифуем их наждачной бумагой, обработаем антисептиком и покрасим Акватексом.

   После того, как краска высохнет, обошьём ими каркас для распашных ворот.   Сначала одну створку, следом – вторую.

   Закрепим доски на каркасе с тем же промежутком, который мы установили на заборе. Прикрутим к забору тесины, которые мы сняли перед сваркой. Для красоты закрепим на распашных воротах большие декоративные петли, чтобы они были в одном стиле с калиткой. Распашные ворота, которые мы сделали своими руками, готовы.

В завершении прикрепим изнутри металлическую задвижку.

   Чтобы створки распашных ворот не качались под ветром, сделаем небольшие упоры. Возьмём два прута арматуры диаметром 8 мм, на расстоянии 5 см от края прорежем их наполовину болгаркой и загнём на угол 90 градусов.

   С внутренней стороны распашных ворот прикрутим на одной вертикальной линии по две угловые проушины для замка и вставим в них упор из арматуры. Откроем створки максимально широко и опустим упоры до земли. В месте соприкосновения арматуры с землёй забьём в грунт небольшой обрезок полудюймовой трубы, чтобы он не мешал открытию распашных ворот. Так же сделаем и со вторым упором. Теперь, когда ворота будут открыты, опустим упоры в трубу, створки будут прочно закреплены и не откроются от напора ветра во время движения автомобиля.

   Для открытия створок снаружи повесим на равном расстоянии друг от друга две декоративные чугунные ручки, которые мы приобрели на блошином рынке. С ними ворота смотрятся ещё интереснее.

   На финальном этапе электролобзиком обрежем верхнюю часть досок, придав распашным воротам плавность линий. Чтобы изгибы были симметричные, надо с помощью карандаша и рулетки сделать отметки через определённое количество тесин. Лобзиком срежем лишнее, не снимая досок с прожилин. Только используйте пилку с мелким шагом, чтобы рез был чистым. Место среза не забываем покрасить лаком.

Вот так мы сделали на своём дачном участке распашные ворота своими руками. Если статья понравилась, поделитесь ей в соцсетях.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных
столбов. Наиболее распространенный способ поставить столбы ворот – выполнить
укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастилаОпорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты
повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть
диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120
мм.

На какую глубину закапывать столбы для ворот? Глубина
установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки –
150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и
обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение
приведет к перекосу всей конструкции. Правильность установки проверяют отвесом
или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно
приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или
специальным декоративным элементом. На крайний случай, налить в стойку бетона
(забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым
предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный
столб или использовать сваи. Красиво смотрятся опоры, декорированные
(облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины
проема ворот следует учесть материал изготовления и ширину опоры.

Деревянные модели для дачи

Сегодня встретить подобные можно уже не так часто, как раньше, когда деревянные конструкции, включая калитки, использовались практически повсеместно. Но еще остаются варианты, которые довольно неплохо справляются со своей основной задачей.

На данный момент, деревянные ворота делят на две основные позиции – бюджетные из бруса и доски, а также дорогие деревянные из элитных пиломатериалов, резные, с элементами ковки и так далее.

Бюджетные модели можно собрать и своими руками, что довольно просто, и потребуется для этого только стандартный набор инструментов и хорошее сухое дерево. Если же рассматривать более дорогие конструкции, то это уже удел мастеров-краснодеревщиков, которые используют новейшее оборудование и аксессуары.

Любые ворота из дерева требуют качественной защиты от атмосферных явлений, так как практически каждый сорт используемой древесины подвержен пагубному воздействию ветра, солнца и влаги. Но если применить качественные средства защиты древесины, то прослужить изделие сможет не одно десятилетие.

Что понадобится для работы: материалы и инструменты

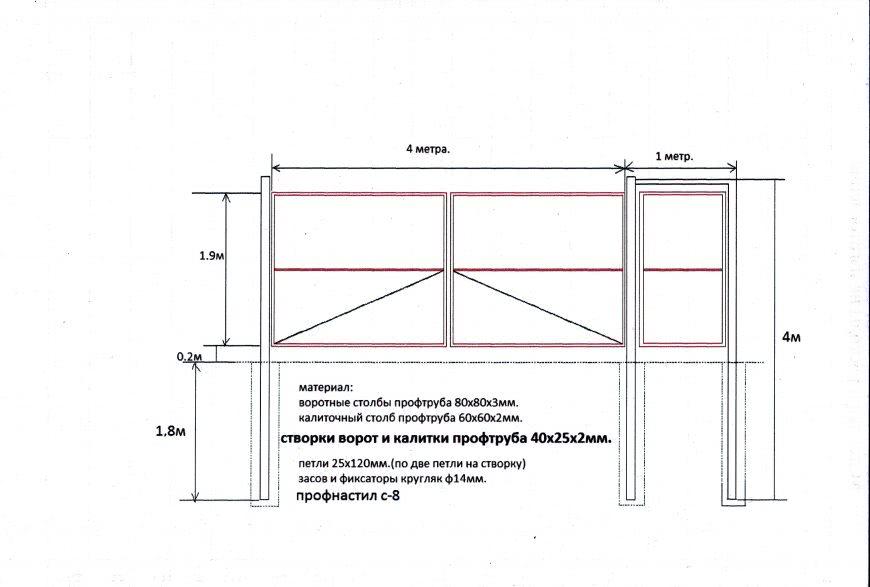

Для строительства каркаса двустворчатых распашных ворот понадобится:

  • металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
  • профильная труба 6х3х0,2 см;
  • швеллерная балка со стенками толщиной 14–16 см.

Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — чаще всего используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:

  • С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
  • НС — имеет большую высоту гофры и высоту листа;
  • Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.

Обычно люди приобретают профлист марки С8 или С10, так как он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.

Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10

Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.

Расчёт материала

Для определения общей длины рамы выполняем действия:

  • ширину одной створки умножаем на 4;
  • высоту рамы умножаем на 6;
  • находим сумму полученных чисел.

Количество металлопрофиля рассчитываем так:

  • находим площадь одной створки (её ширину умножаем на высоту);
  • полученное значение умножаем на 2.

Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м2: два листа размером по 4 м2 для устройства двух створок.

Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.

Инструменты

Для строительства распашных ворот понадобится:

  • бур, штыковая и совковая лопата;
  • дрель;
  • электрический шуруповёрт;
  • ножницы для металла;
  • угольник и уровень.

Сварка рамы калитки

Соединяют заготовки между собой с помощью сварки. Чтобы рама при этом не деформировалась, перед тем, как сделать калитку из профлиста, заготовки нужно из профильной трубы закрепить в самодельном кондукторе.

Изготовить его очень просто:

  1. Берется лист ОSВ толщиной не меньше 10 мм или лист толстой фанеры.
  2. Из него вырезается полотно, ширина и высота которого должны быть минимум на 50 мм больше, чем планируемые размеры калитки.
  3. Подготавливаются струбцины, которые будут удерживать элементы рамы, прижимая металлические профили к поверхности листа. Струбцин должно быть в два раза больше, чем сварных швов.

Перед тем, как сварить калитку из профнастила, тщательно проверяются все углы и замеряются диагонали рамы. Между верхней и нижней перемычками рамы калитки устанавливаются одна или две поперечины. Затем устанавливаются струбцины, которые должны находиться на небольшом расстоянии от места сварки.

После фиксации всех элементов каркаса на кондукторе, необходимо еще раз проверить углы и параллельность противоположных сторон рамы. Затем можно приступать к сварке. При этом струбцины нельзя снимать до тех пор, пока швы полностью не остынут — иначе температурные напряжения в металле могут деформировать и даже разрушить металл. После окончания сварки все стыки зачищают.

Благодаря подобной технологии сварки калитка из профлиста своими руками может быть изготовлена даже совсем новичком. При этом даже если у вас есть некоторый опыт сварочных работ, не рекомендую пренебрегать фиксацией заготовки. Помните, что изготовление новой рамы после случайной порчи старой займет больше времени и будет стоить дороже, чем изготовление простейшего кондуктора.

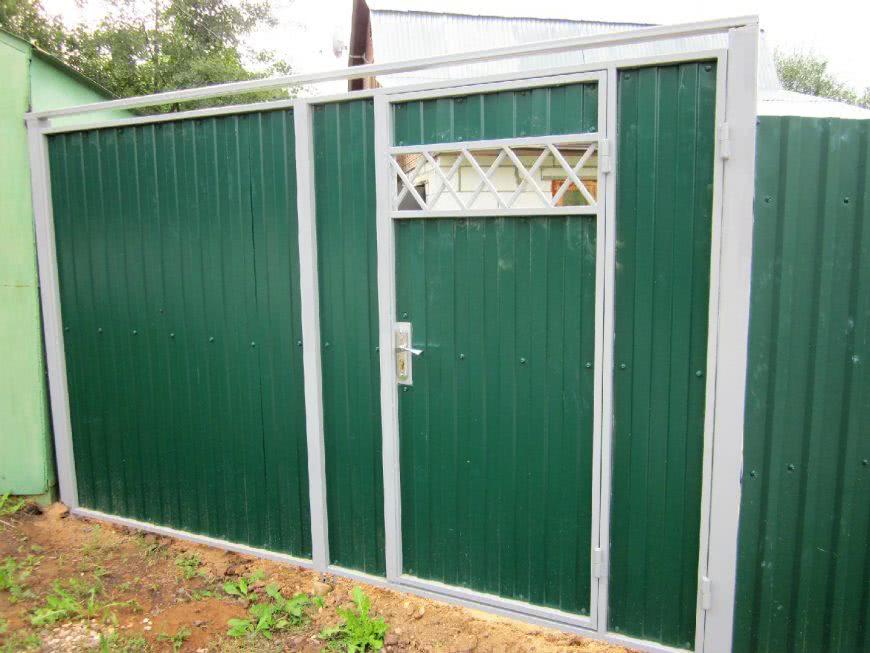

На небольших дачных участках часто устанавливают ворота с калиткой из профнастила. Все операции по сборке рамы калитки, встроенной в полотно ворот, выполняются так же, как и описанные выше. Изменению подвергается конструкция ворот, в которых должен быть предусмотрен проем для установки. Кроме того, необходимость встраивать калитку накладывает определенные ограничения на ее высоту.

Устанавливаем столбы

Монтаж опор выполнятся в следующей последовательности:

  1. Выкапываются или пробуриваются ямы на глубину промерзания грунта, но не меньше 1 м. Поперечные размеры должны быть в два раза больше сечения столба.
  2. Чтобы стойки не проваливались в грунт, дно ям засыпают песчано-гравийной смесью толщиной 15 — 20 см.
  3. На закапываемые концы опор наваривают отрезки арматуры или металлические полоски, на противоположные ― пластины толщиной 2 — 3 мм. Вместо них можно поставить фигурные оголовки.
  4. Нижнюю часть столбов очищают от ржавчины и обмазывают битумом, после чего опускают в ямы.
  5. Используя битый кирпич или камни, стойки по строительному уровню или отвесу выставляются строго вертикально и заливают песчано-цементной смесью.
  6. Для предотвращения перекоса опор при подвижке грунта между ними прокапывают неглубокую траншею, кладут уголок и сваривают. Затем закапывают или бетонируют.

Бетону дают отстояться неделю. Этого времени достаточно, чтобы сварить ворота и калитку. Для защиты бетона от растрескивания при затвердевании его периодически смачивают водой.

Столбы вкапываются га глубину не менее 1 метра

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

  • Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
  • Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
  • Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Для чего нужна автоматизация

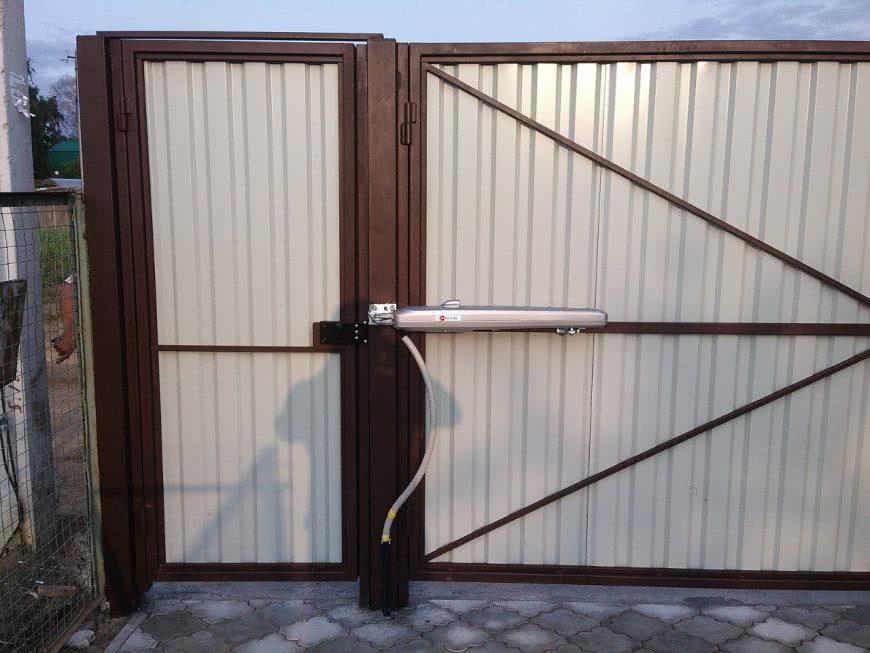

Сделанные своими руками распашные ворота с электроприводом обеспечивают уровень безопасности, который невозможен при ручных конструкциях. Даже тот простой факт, что они остаются закрытыми, а не широко открытыми, может сдерживать от мыслей проникнуть злоумышленников. Но их роль в качестве поставщика защиты собственности связана с несколькими оговорками.

Поскольку автоматические ворота можно оставить закрытыми, когда домовладельцы находятся внутри или вне дома, вход через ворота контролируется. Это означает, что доступ должен предоставляться только утвержденным посетителям, а нежелательные не допускаются. Однако при обычной работе предоставление доступа к транспортному средству, управляемому утвержденным посетителем, также позволяет нежелательным пассажирам получить доступ.

Если ворота движутся достаточно медленно, пешеход, ожидающий у конструкции, также может прорваться. И любой, достаточно ловкий человек, чтобы перелезть через небольшое полотно, не беспокоится, если оно закрыто.

Есть также ситуации, когда сделанные своими руками распашные ворота с электроприводом должны открываться, чтобы обеспечить доступ к машинам скорой помощи. Если пожарная сигнализация активирована, полотна должны открыться, чтобы позволить службам заехать внутрь двора. Но если срабатывает охранная сигнализация, должны ли ворота открываться или оставаться закрытыми, вопрос интересный. Это целые автономные системы и комплекты, которые сейчас широко распространены.

Системы контроля доступа к видеодомофону дают возможность видеть посетителей перед тем, как подтвердить вход, открыв ворота. Этот повышенный уровень безопасности может работать даже в любой точке мира с помощью мобильных телефонов, на которых установлены системы GSM.

Определенно, есть преимущества безопасности, которые автоматические ворота предоставляют по сравнению с ручными моделями, но безопасность не является главным преимуществом таких устройств.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Особенности установки креплений и задвижек

Последний этап нашей работы – это установка крепежей и задвижек. Так, навесы нужно прикрепить прямо к каркасу.

Проверяйте, чтобы калитка надежно могла закрываться. Если она самостоятельно открывается. значит, что-то было сделано неправильно. Устраните проблему и можно поставить дверные задвижки и замочные петли.

Для крепления ворот и калитки лучше всего применять заводскую фурнитуру из нержавеющей стали или анодированную.

Чтобы прикрепить ворота к кирпичному столбу, нужно на этапе его изготовления оставить две петли снаружи. А к горизонтальным перекладинам на калитках или воротках накладная часть петли должна быть приделана при помощи болтов.

Чтобы прикрепить калитку или ворота к столбу из металла, асбестоцемента или бетона, нужно использовать узел подвески из крюка, хомута и гаек. Для подвески деревянных ворот своими руками таких узлов нужно два.

Задвижки для деревянных ворот

В качестве задвижки для деревянных ворот можно применять простой брус, который с одного конца нужно завести в проушину на одном столбе, а в месте соединения створок нужно поставить два кронштейна. В конце брус нужно ввести в проушину второго столба. Изнутри ворота можно целиком закрыть посредством накидного замка.

Если вы хотите обеспечить более жесткую связь между створками ворот или одной части с калиткой, то можно взять отрезки оцинкованных труб, но они должны быть разного диаметра, чтобы одна могла входить в другую:

  • длина обоих отрезков должна быть равна 20 см;
  • диаметр должен быть примерно в соотношении три четверти к одному;
  • вваренный в обойму отрезом будет служить ручкой задвижки;
  • а сами обоймы нужно зафиксировать на горизонтальных створных прожилинах при помощи хомутов на основе стальных прутьев.

Если вы хотите поставить замок на ворота, рядом с ручкой задвижки нужно поставить петлю. можно взять тот же прут, что и для хомута

Важно, чтобы замочная дужка могла охватывать еще и ручку задвижки

Также задвижку можно оснастить узлом, который будет фиксировать одну створку закрытой. Если ворота при этом оснащены рамой, узел крепится на нее, если нет, то трубу вбивают в землю, и на нее прикрепляется фиксатор.

Чтобы ворота и калитка выглядели более привлекательно, их можно покрасить. Для начала их нужно обработать антисептическим раствором, а потом покрыть лаком наружного применения. Лучше всего применять яхтный лак, имеющий полиуретановую основу, он более долговечный по сравнению с более дешевыми аналогами. Поверхность следует покрывать лаком в два слоя как минимум .

Как уже говорилось в начале материала, преимущество дерева в качестве строительного материала состоит в его доступной стоимости, быстроте изготовления изделий на его основе и минимум применяемых инструментов для обработки дерева.

Конечно же, все это делает дерево наиболее распространенным строительным материалом, который применяется при проведении загородных строительных работ. По фото мы можем видеть и эстетическую сторону, ведь деревянные ворота выглядят очень красиво и привлекательно.

Но наравне с очевидными преимуществами, дерево имеет и свои недостатки. как строительный материал:

  • недолгий срок эксплуатации деревянных изделий. Так, ворота и калитки из дерева могут прослужить не более 5 лет, все зависит от температурных перепадов и погодных условий;
  • высокий уровень пожарной опасности;
  • деревянные ворота – не слишком серьезная помеха для воров, которые захотят пробраться на территории вашего владения.

Конечно же, на фото деревянные изделия очень привлекательны, однако ворота из дерева не будут долговечными и не всегда бывают практичными. Все на ваше усмотрение, и если вы не боитесь и хотите оснастить свой двор деревянными воротками с калиткой, можете смело приступать к работе.

Деревянные ворота и калитки своими руками

Изготовление металлических ворот на подвеске своими руками

Въездные ворота на подворье, несмотря на прочность и жесткость их конструкции, со временем, как правило, «оседают», перекашиваются, Иногда на их стойках даже разрушается верхняя петля-шарнир. Особенно подвержены деформации деревянные конструкции и створки Широких ворот. Разгрузить петли и створки от нагрузок, приводящих к деформации, поможет дополнительное подвешивание незакрепленной стороны створки.

Как видно на фото, конструкция подвески для ворот из металла, устанавливаемых своими руками, достаточно проста:

Она почти не отличается от аналогичного способа укрепления ворот в стиле ранчо. Состоит она из металлического прутка 08—10 мм, соединенного одним концом с неподвешенной стороной створки, а другим — с удлиненной стойкой ворот.

Удлинитель из отрезка трубы (уголков, деревянного бруса или других материалов) прочно скреплен с верхним концом стойки ворот сваркой или иным способом. На верхнем конце удлинителя закреплен металлический штырь 016—20 мм соответствующей длины, Который является шарнирным элементом подвески. На штырь свободно надевается поворотная петля из листового металла толщиной 4-5 мм. Тяга из прутка одним концом соединяется с поворотной петлей, а другим (с резьбой) — с неподвижной скобой, закрепленной на углу створки ворот.

Необходимое натяжение, поддерживающее свободную сторону створки и разгружающее верхнюю петлю-шарнир, осуществляется байкой. Декоративный колпак при установке металлических ворот на подвеске своими руками можно выполнить из дерева, оцинкованного железа или других материалов.

Ниже вы узнаете, как сделать раздвижные ворота для дачи.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Металлические ворота распашного типа: производим расчеты

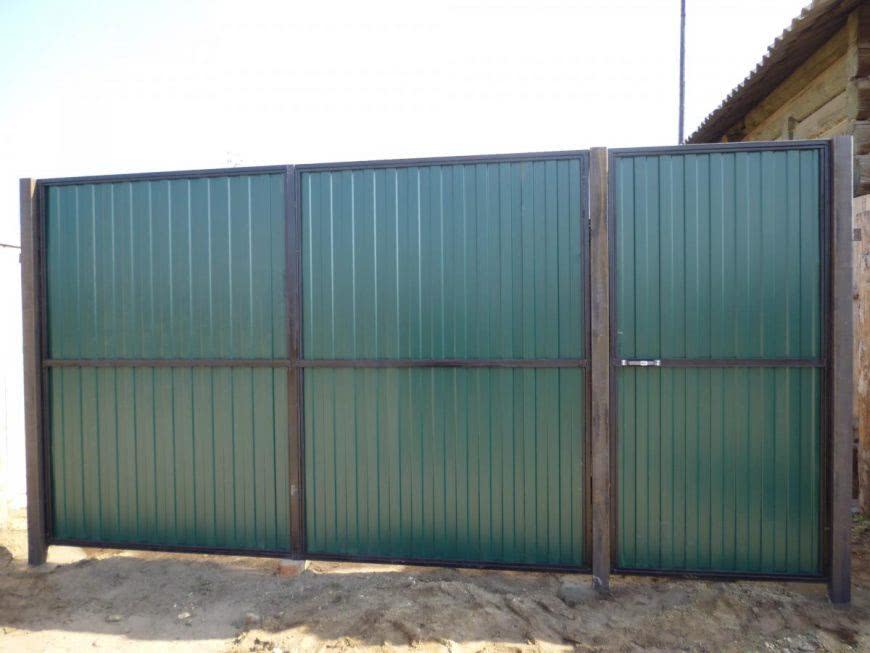

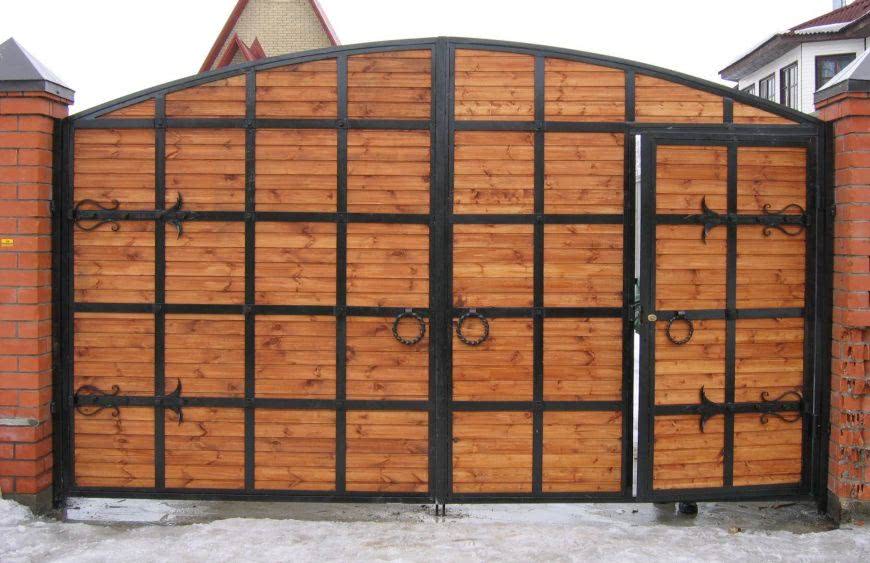

Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.

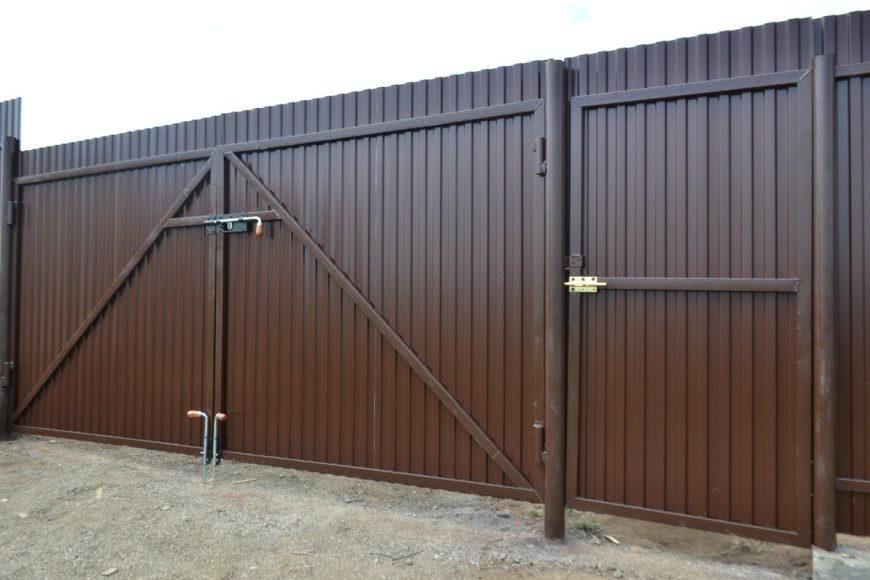

Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.

Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.

Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.

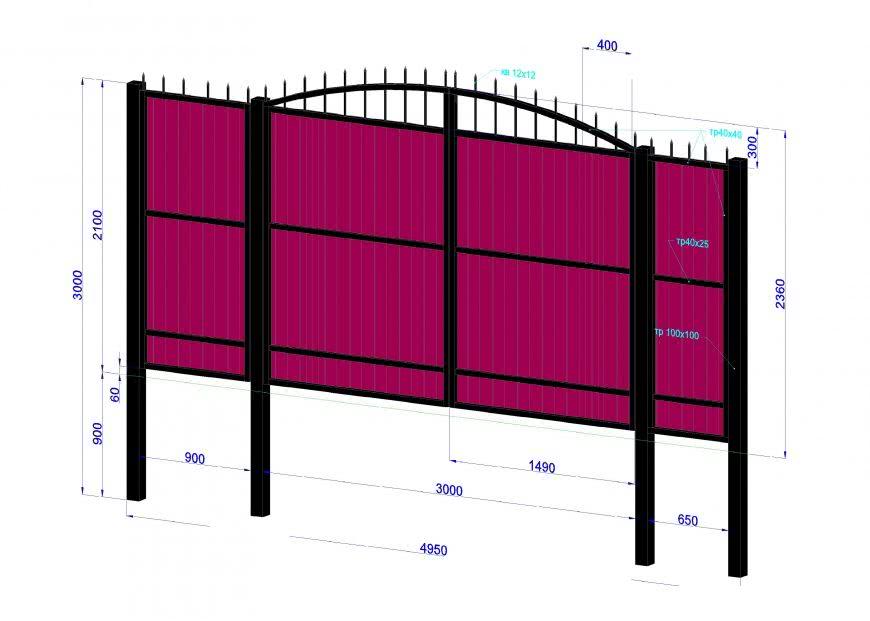

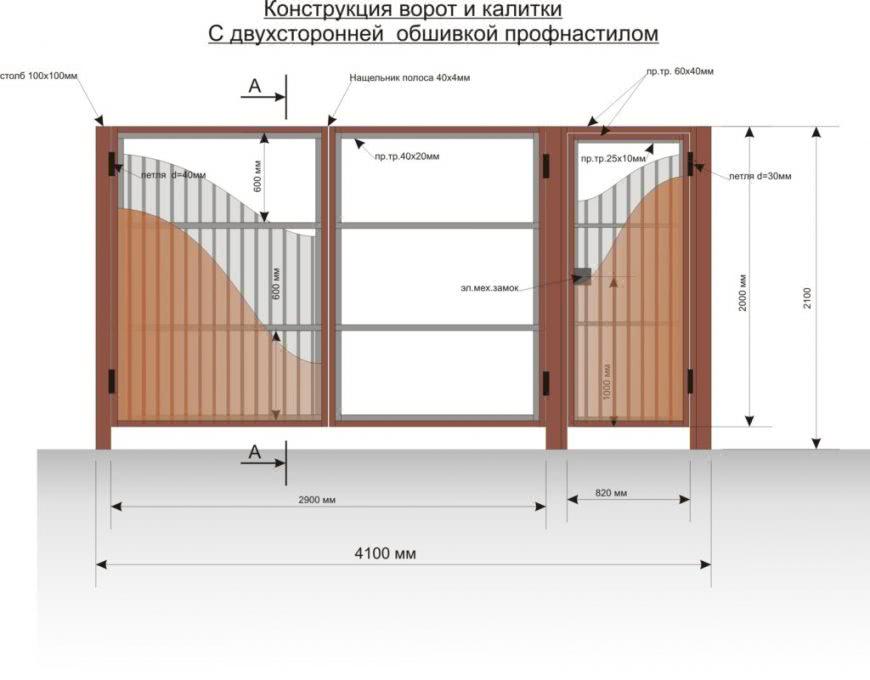

На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали

При этом важно учитывать следующие моменты:

Подготовительные мероприятия для изготовления

Познакомившись с особенностями этих конструкций, можно подумать о том, чтобы их изготовить своими руками. И, первым делом, необходимо подготовить инструмент и расходные материалы для изготовления ворот распашного типа.

Инструмент для работы

Чтобы сделать каркас и обустроить стойки, понадобятся следующие инструменты:

  • Болгарка. Она нужна для резки и шлифовки металлических заготовок;
  • Нарезные диски;
  • Шлифовальные диски;
  • Сварочный аппарат;
  • Электроды;
  • Рулетка;
  • Строительный уровень;
  • Уголок;
  • Молоток;
  • Лопата;
  • Мастерок.

Среди вспомогательных приспособлений у вас должны быть в наличии:

  • Заклёпочник и набор заклепок;
  • Дрель. Может потребоваться для крепления обшивки;
  • Компрессор, краскопульт или кисточки для окрашивания каркаса.

Необходимые материалы

Без материала невозможно выполнить своими руками ни одну работу. И изготовление распашных ворот не исключение. Для их самостоятельной сборки вам потребуется:

  • Труба для стоек. При ее выборе обязательно учитывайте вес готовой конструкции.
  • Труба для рамы. Лучше всего для этого подойдет профильная труба размерами 60×40×1,5. Можно использовать и изделия других размеров, например, 40×20×1,5. При выборе трубы обязательно учитывайте используемый отделочный материал и ветровую нагрузку.

Чтобы избежать ошибок при подготовке к сборке, можно придерживаться следующих рекомендаций:

  • При весе конструкции более 300 кг выбирайте трубу размерами 140×104×5 мм;
  • Если масса изделия составляет от 150 до 300 кг, то лучше всего использовать трубу размерами 10×100×5 мм;
  • Для конструкций массой до 150 кг идеальным вариантом будет труба 80×80×4 мм. Стойки можно сделать и из таких доступных материалов, как кирпич, бетон или дерево. Но обязательно учитывайте свойства материала и нагрузку, которой он будет подвергаться.
  • Ворота могут быть оборудованы петлями двух видов: регулируемыми и нерегулируемыми. Лучше всего, чтобы они были выполнены из качественного материала и могли с легкостью выдержать значительный вес.
  • Замки. Бывают механические и электромеханические. При выборе можно полностью положиться на собственный вкус.
  • Краска. Она потребуется для оформления стоек или обшивки.
  • Обшивка. Особых рекомендаций по ее выбору не предусмотрено. Выбирайте материал с учетом личных предпочтений и своих финансовых возможностей.
  • Автоматика. Если вас изначально эта опция не интересует, то ее можно не устанавливать или оборудовать ворота позднее. В этом случае советуем заранее сделать каркас более прочным.

Если все подготовительные моменты соблюдены, то можно приступать к монтажу конструкции.
