Калькулятор буронабивных свайно-ростверковых и столбчатых фундаментов

Изучение характеристик грунта

Для расчета количества винтовых свай необходимо определить тип грунта Чтобы рассчитать количество винтовых свай, нужно определить тип грунта, на котором планируются строительные работы. Чтобы узнать его прочность, можно бурить его вручную на полметра глубже, чем будет располагаться основание. Расчет свайного фундамента требует знания характеристик и коэффициентов, влияющих на прочность постройки. Необходимо выяснить:

1. Тип почвы: суглинок, супесь, песчаный грунт и т.д.
2. Коэффициент, показывающий соотношение частиц почвы и пустот.
3. Тип консистенции и соответствующий ей прочностной коэффициент. Для глинистых грунтов используют 2 значения, одно из которых характеризует область вдоль протяженности сваи, другой – в районе ее подошвы. Почва может быть твердой, полутвердой либо пластичной (легко или туго разминающейся).

Для определения вида почвы нужно воспользоваться информацией из приложения к госстандарту «Грунты. Классификация». В этом документе приводятся характеристики, на которые надлежит опираться. Также нужны таблицы, в которых приводятся значения прочности грунтов, имеющих те или иные состав и консистенцию. Коэффициент зависит от твердости и состава почвы. При рассмотрении показателя для глинистых грунтов по длине сваи можно заметить: чем больше глубина, тем выше значение. Прочность мелкопесчаных почв, и без того небольшая, понижается при увлажнении.

Пример расчета свайного фундамента с ростверком

Требуется построить одноэтажный жилой дом в Сургуте. Длина 8 м., ширина 9 м. Болотная почва. Опоры – винтовые, размером 86х250х2500. Итак, как правильно рассчитать свайно-ростверковый фундамент?

1. П.Н = 8 * 9 * 100 кг = 7200 кг
2. Нормативная снеговая нагрузка в Сургуте – 180 кг/м2. С.Н = 180 * 8 * 9 = 12960 кг.
3. Предположим, что сумма веса облицовки, крыши и бруса – 30126 кг.
4. С. Н = (М + П.Н + С. Н) * К.Н = (30126 + 7200 + 12960) * 1,2 = 60343 кг. (так как дом жилой, К.Н – 1,2).
5. Предположим, что Fd (грузонесущая способность сваи) – 2000 кг. Следовательно, n = С.Н / Fd = 60343 / 2000 = 30. Таким образом, для строительства понадобится 30 столбов. Между опорами 2 м.
6. Допустим, что грунт имеет 6 пластов: растительный, супесь, глина, суглинок, глина, песок средней крупности. Опора углубляется на 1 м. в твердую породу – песок, суммарная высота остальных слоев — 7.25 м. Дополнительно прибавляется 40 см. для соединения с обвязкой. Высота свай = 1 + 7,25 + 0,4 = 8,65 м.
7. Стандартное сечение обвязки – 40 * 30 см. Масса рамки формируется из бетона, армируется каркасом из арматуры.

Дом – это крепость, основа которой — фундамент. В слабых грунтах со сложным рельефом давление на опоры увеличивается в разы. Рама – единая конструкция, выдерживающая изгибающие силы, вертикальный и горизонтальный навал. Точный расчет свайно-ростверкового фундамента делает проживание в здании безопасным.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

• одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
• размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
• кровля стропильная мансардная с покрытием из металлочерепицы;
• грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай;
• длина сваи до края ростверка;
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле:
P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая;
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

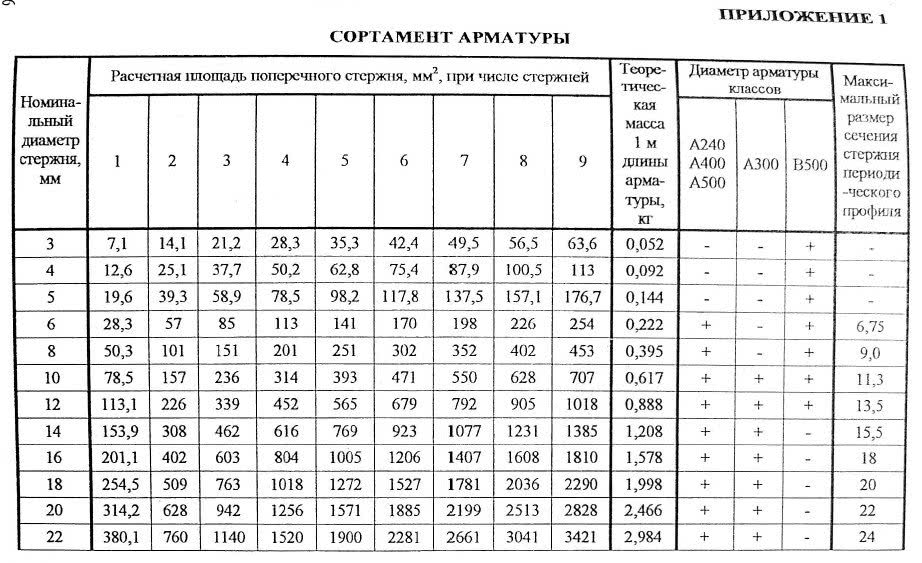

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

2.2. Пример расчета свайного фундамента с ростверком

Винтовые сваи используются для возведения легких дачных домиков, при строительстве же тяжелых коттеджей применяются более массивные буронабивные сваи, способные выдержать серьезную нагрузку.

В данном примере для упрощения расчеты ведутся по винтовым опорам.  Отметим, что, если для подобных свай небольшого размера при расчетах не учитывается боковое трение, то в случае возведения тяжелых зданий на буронабивных сваях также учитываются силы бокового трения, оказывающие воздействие на сваю.

Расчет общего количества свай и шага их установки для одноэтажного дома размером 6 × 6 м:

1. Определим общий вес расходных материалов. Допустим, общий вес бруса, крыши и облицовки дома с учетом снеговой нагрузки составит 27526 кг.
2. Размер полезной нагрузки 6 × 6 × 150 = 5400 кг (полезная нагрузка, данные которой приведены в п. 2.1, умножается на длину и ширину будущего дома).
3. Величина снеговой нагрузки 180 × 6 × 6 = 6480 кг.
4. Таким образом, общая масса нагрузки на фундамент составит 27526+ 5400 + 6480 = 39406 кг.
5. Умножаем полученный вес на коэффициент надежности 39406 × 1,1 = 43346,6 кг.
6. Допустим, мы планируем установку винтовых опор 86х250х2500 ВСК. Для расчета их количества полученную сумму общей нагрузки 43346,6 кг следует разделить на нагрузку, приходящуюся на одну сваю 43346,6/2000 = 21,673. Округляем полученное число до 22. Таким образом, для строительства дома размером 6×6 м нам понадобиться 22 сваи.
7. Для установки 22 опор шаг установки будет 1,2 метра. Для половых лаг следует добавить еще 2 сваи, которые будут расположены внутри дома.

Расчет свайного фундамента

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Итоговый результат зависит от типа покрытия кровли, дополнительного оборудования

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

• Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
• Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
• Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
• В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

Карта осадков, определяющая вес снегового покрова

• Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
• Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Если расчет сделать с запасом, не понадобится усиление буроинъекционными технологиями «слабого» фундамента

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

Загородный дом на винтовых сваях

Watch this video on YouTube

Правила и последовательность расчетов

После того как было принято решение о сооружении фундаментной конструкции на сваях, застройщику необходимо приступить к выполнению расчетов, которые следует проводить в определенной последовательности:

1. В первую очередь придется определить нагрузку, которая будет оказываться в процессе эксплуатации на фундаментную конструкцию. Для этого застройщику следует рассчитать не только массу несущих стен и перестенков, но и кровли, напольных покрытий, фасадной и внутренней облицовки, плит перекрытий и т. д.
2. После этого определяется полезная нагрузка, которая будет оказываться на фундамент. В данном случае речь идет о бытовой технике, мебели, количестве людей, которые будут проживать в здании (в расчет принимается величина, колеблющаяся в диапазоне 150-200 кг/кв.м.).
3. К полученной при расчетах сумме застройщик должен прибавить вес, который будет оказывать на все здание снег в зимнее время года. Для большинства регионов Российской Федерации используется величина 180 кг/кв.м.
4. Все суммы нагрузок необходимо умножить на коэффициент запаса, величина которого составляет 1,1. В некоторых случаях целесообразно задействовать другой показатель – 1,2.
5. Рассчитывается нагрузка, которая будет оказываться на одну сваю без ее проседания в грунт.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

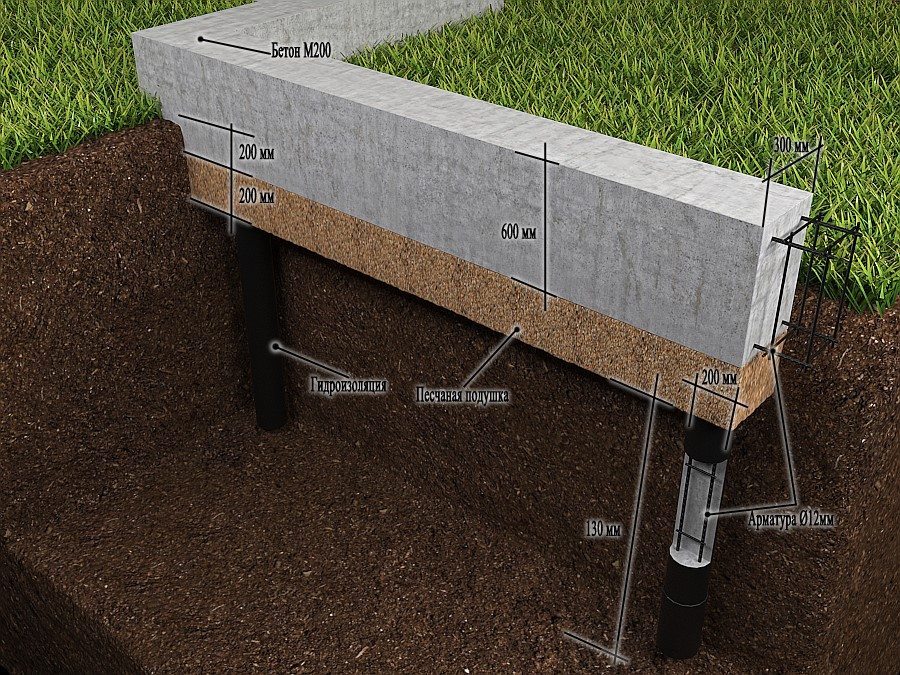

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Если у вас нетиповой вариант строения, вы можете воспользоваться калькулятором расчёта стоимости:

Как пользоваться калькулятором?

Прямо на нашем сайте Вы получите подробную смету на фундамент. В режиме Online Вы можете менять параметры, и калькулятор автоматически будет пересчитывать стоимость строительства. Для начала работы с калькулятором введите Ваши данные.

Расчёт стоимости (Забивные сваи):

Размеры фундамента:

Длина, м Ширина, м

Длина несущих стен, м

(это расчетная длина несущих стен, если у вас свое значение, подставьте его)

Количество свай, шт

(это расчетное количество свай, если у вас свое значение, подставьте его)

Сечение, мм

Длина сваи, м

Расстояние от города, км

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента

предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Сбор нагрузок

В первую очередь для расчета фундамента необходимо выполнить сбор всех нагрузок, которые будут воздействовать на него. Они бывают постоянные P_d и временные (длительные P_l, кратковременные P_t, особые P_s).

Постоянные P_d – вес частей сооружений, в том числе несущих и ограждающих строительных конструкций.

Длительные P_l – вес временных перегородок, подливок и подбетонок под оборудование, вес стационарного оборудования, заполняющих его жидкостей, твердых тел и др.

Кратковременные P_t – воздействия от людей, животных, оборудования на перекрытия, от подвижного подъемно-транспортного оборудования, от транспортных средств и климатические (снеговая, ветровая и т.д.).

Особые P_s – сейсмическое, взрывное воздействие, воздействие от столкновения транспортных средств с частями сооружения, воздействия, обусловленные пожаром или деформациями основания, сопровождающимися коренным изменением структуры грунта.

Обратите внимание, что в этом расчете будут учтены только те виды воздействий, которые имеют принципиальное значение при расчете фундамента из винтовых свай

3.1. Постоянные нагрузки. Как рассчитать вес частей сооружения?

Для расчета веса строения достаточно знать удельный вес материалов, которые будут использованы при его строительстве и их предполагаемые объемы. Это не требует каких-то специальных знаний и навыков. Можно попробовать запросить нужные данные у поставщика стройматериалов.

Мы при выполнении расчетов будем использовать справочные данные с усредненными значениями удельного веса конструкций дома (стен, перекрытий, кровли), приведенные в таблице 1.

Таблица 1 — Справочные данные с усредненными значениями удельного веса конструкций дома: стен, перекрытий, кровли.

Удельный вес 1 м 2 стены

Каркасные стены толщиной 200 мм с утеплителем

Стены из бревен и бруса

Кирпичные стены толщиной 150 мм

Железобетон толщиной 150 мм

Удельный вес 1 м 2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3

Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м 3

Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3

Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м 3

Удельный вес 1 м 2 кровли

Кровля из листовой стали

Кровля из шифера

Кровля из гончарной черепицы

При самостоятельном выполнении расчетов стоит учитывать, что согласно п. 7.1 СП 20.13330.2016 «Нагрузки и воздействия» расчетное значение нагрузки следует определять, как произведение ее нормативного значения на коэффициент надежности по нагрузке (γf) для веса строительных конструкций, соответствующий рассматриваемому предельному состоянию:

Таблица 2 — Таб. 8.2. СП 20.13330.2016 «Нагрузки и воздействия»

Конструкции сооружений и вид грунтов

Коэффициент надежности, γ_f

Бетонные (со средней плотностью свыше 1600 кг/м), железобетонные, каменные, армокаменные, деревянные

Бетонные (со средней плотностью 1600 кг/м, изоляционные, выравнивающие и отделочные слои (плиты, материалы в рулонах, засыпки, стяжки и т.п.), выполняемые:

в заводских условиях

на строительной площадке

В природном залегании

На строительной площадке

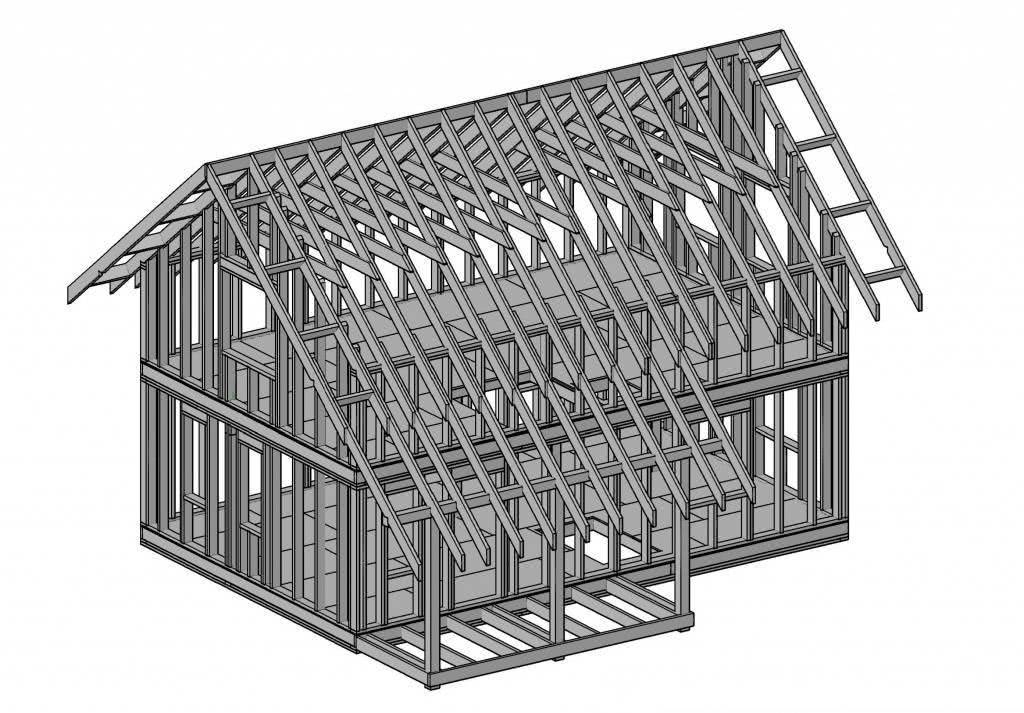

Выполним необходимые расчеты на примере каркасно-щитового дома с мансардой с размерами в плане 6х9 м.

Чтобы посчитать вес от стен дома необходимо вычислить их периметр. Периметр наружных стен + внутренние стены: Р=47 м, среднюю высоту стен примем h=4,5 м. Тогда вес от конструкции стен будет равен: Р х h х удельный вес материала стен.

47 м х 4,5 м х 70 кг/м 2 = 14 805 кг = 14,8 т.

Далее посчитаем вес крыши. Принимаем, что вес крыши (деревянная стропильная система с покрытием из металлочерепицы) равен 40 кг/ м 2 (суммарный вес металлочерепицы, обрешетки, стропилы). Тогда вес крыши будет равен: S крыши х удельный вес 1 м 2

92 м 2 х 40 кг/м 2 = 3 680 кг = 3,7 т.

Также необходимо посчитать вес от перекрытий. Принимаем, что вес деревянного пола вместе с утеплителем будет равен 100 кг/м 2 . Тогда вес от перекрытий будет равен: S перекрытия*удельный вес*количество.

54 м 2 х 0,1 т/м 2 х 2 = 10,8 т.

После того как выполнены все необходимые расчеты, полученный вес сооружения умножаем на коэффициент надежности, о котором мы говорили ранее (в расчете для каркасно-щитового дома коэффициент принимаем равным 1,1 – для деревянных конструкций):

29,3 т х 1,1 = 32,2 т

Таким образом, нагрузка от самого здания составит 32,2 т. Этот вес принят условно, без вычета дверных и оконных проемов.

Пример расчета

Предлагаем рассмотреть пример расчета ростверкового фундамента на основе свай. Хотя в интернете есть множество подобных расчетов, если вы не имеете достаточного опыта в этом вопросе, то будет крайне сложно со всем разобраться. Хотя и так, лучше обращаться к профильным специалистам, но для общего понимания стоит узнать важные детали.

Так, учитываются при расчетах следующие данные:

Масса постройки. Чтобы получить конкретную и точную сумму массы, то необходимо сложить массу каждого элемента строения, а, в частности: стены, стяжка пола, стропильная система, кровля, перекрытия и прочее. Для определения этой суммы необходимо использовать средний показатель конкретного строительного материала.

Рис: Вес конструктивных элементов здания

Полезная нагрузка. В этом случае учитывается вся создаваемая нагрузка от мебели, отделки стен, бытовых приспособлений, количество проживающих человек и тому подобное. Согласно установленным нормам, на 1 м2 приходится нагрузки до 100 кг на перекрытие.

Снеговая нагрузка. Для этого используются данные и нормативы для конкретного региона страны. Полученную сумму необходимо умножить на площадь всей крыши.

Рис: Карта снеговых нагрузок РФ

• Вся нагрузка на фундамент строения. В этом случае следует сложить всю массу будущего строения, нагрузку от снега в вашем регионе и полезную нагрузку. Полученный результат умножается на коэффициент надежности 1,2 (для жилого дома).
• Грузонесущая способность ЖБИ свай. Подобные расчеты выполняются согласно следующей формуле на основании геологических изысканий:

• Сколько будет опор и какая их длина. Для этого необходима информация обо всей предполагаемой нагрузке на будущее основание. Что касается длины, то она вычисляется, отталкиваясь от характера почвы. Всегда к полученному результату следует добавить 400 мм по длине.
• Это позволит выполнить сопряжение ростверка со сваями. Что касается шага между опорами, то преимущественно шаг колеблется от 2 до 2,5 метров. Свая всегда устанавливается по углам и в местах соединения стен.

Рис: Схема заглубления ЖБ свай

Расчет ростверка. Итак, все расчеты выполняются согласно предоставленным формулам.

В большинстве случаев ростверк имеет сечение 400×300 мм. Для изготовления бетона используется цемент М200 и 300. Для армирования применяются прутья А2 и 1 Ø10-15 мм.

В нашей компании работает команда высококвалифицированных специалистов, которые обладают достаточным опытом по разработке свайного фундамента с ростверком. При этом учитываются все ГОСТы и СНиПы. За счет этого достигается высочайшее качество и надежность построенного строения.

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

• Свайное поле.
• Свайный куст.
• Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени

Заключение

Чтобы грамотно провести расчет фундамента, инженеру требуются прикладные навыки и понимание технологии закладки свайного фундамента.

Требования к вычислениям подробно изложены в нормативных документах и отражают, кроме приведенных в статье формул, анализ рисков на осадку и деформации в зависимости от типа почвы и модели основания, а также другие нюансы строительства.

Самостоятельно заниматься инженерными расчетами допускается в том случае, если планируется возведение легковесной постройки, либо сооружения II или III степеней ответственности. В противном случае стоит проектирование свайного фундамента доверить профессиональной компании, которая имеет для этого все лицензии.

Похожие записи:

Оформление детских садов, страница 6 Геотекстиль: сферы его применения и характеристики Белые и черно-белые обои в гостиной: 55 фото в интерьере Из чего делают пеноплекс состав? Можно ли подложкой выровнять пол под ламинат Как делают многоуровневые натяжные потолки: пошаговая инструкция
