Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Сечение и способ укладки

Ещё один фактор который влияет на выбор сечения проводника – способ прокладки линий. Их существует два:

• открытый;
• закрытый.

При первом способе проводка укладывается в специальный короб или гофрированную трубу и находится на поверхности стены. Второй вариант предполагает замуровывание кабеля внутрь отделки или основного тела стен.

Здесь основное значение играет теплопроводность окружающей среды. В грунте тепло от кабеля отводится лучше, чем на воздухе. Поэтому при закрытом способе берутся провода с меньшим сечением чем при открытом. В таблице ниже указано как влияет способ укладки на сечение проводника.

Способ укладки и сечение проводникаИсточник m-strana.ru

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

Калькулятор расчета сечения кабеля

Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.

Расчет сечения кабеля по мощности:

Требуемая мощность (выберите потребителей из таблицы):

Занимаясь прокладкой электропроводки в новом доме или заменой старой во время ремонта, каждый домашний мастер задается вопросом: а какое сечение провода нужно? И вопрос этот имеет большое значение, поскольку именно от правильного выбора сечения кабеля, а также материала его изготовления во многом зависит не только надежная работа электроприборов, но и безопасность всех членов семьи.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

Будет полезно прочитать:

• Как перевести ватты в киловатты
• Отличие кабеля ГОСТ от ТУ
• Как составить схему электропроводки
• Как выбрать автоматический выключатель

Опубликовано:
15.11.2017
Обновлено: 15.11.2017

Как определить точное значение потребляемой мощности в сети?

Чтоб определить точный расчет сечения кабеля по мощности в сети необходимо использовать данные о потреблении приборами тока с усредненного подсчета. Однако, следует учесть, что данные на приборах зачатую проставляются среднего значения. Поэтому к этой цифре следует сразу добавить 5 % от полного значения.

Некоторые электрики полагают, что для проведения проводов освещения точечных светильников вполне достаточно сечение кабеля 0, 5 мм², для люстр – 1,5 мм², розеток – 2,5 мм².

Только нерадивый специалист станет утверждать, что реализация такой электрической схемы и сечения купленных проводов смотрятся вполне приемлемыми для использования в бытовых целях. Однако, как же вам быть, если, к примеру, на кухне включили одновременно холодильник, чайник электрический, телевизор и микроволновку?

Такая же неприятная ситуация произойдет с вами если в одну розетку включите одновременно кофеварку, стиральную машину и мультиварку.

Особенности расчета мощности скрытой проводки

Если проводник расположен на поверхности и контактирует с воздухом, то получает большую возможность отдавать вырабатываемое тепло, сохраняя низкую температуру. Плотно упакованные провода не могут настолько хорошо остужаться за счет отсутствия циркулирующего воздуха, поэтому нагреваются более интенсивно.

Первое правило для монтажа скрытой проводки гласит о необходимости проведения расчетов с запасом примерно 20-30 %, чтобы в процессе эксплуатации избежать перегрева. Согласно второй норме, наличие нескольких проводников в одном канале требует запаса не меньше 40 %.

Не рекомендуется делать плотную укладку кабелей, лучше для каждого из самостоятельных проводов оборудовать отдельную гофротрубу.

Практические рекомендации

В зависимости от способа размещения проводка бывает открытого и закрытого типа. В квартирах всегда используют закрытую. В стенах и потолках проделывают специальные выемки/углубления, по которым и размещают проводниковые элементы. Планировка создается заранее, так как при наращивании проводки или монтаже придётся устранять отделку стен. Чаще всего монтаж выполняют медными плоскими проводами.

Если прокладка открытого типа, провода тянут вдоль поверхности. При этом используют гибкие круглые проводники. Их легко установить в кабель-каналы и пропустить через специальную гофрированную трубку.

При подключении мощных приборов рекомендуют применять отдельные кабели с автоматами включения. Так легче подобрать провода и соблюсти правила безопасности. При этом такой вариант считается практичным. В случае аварийной ситуации не придётся обесточивать всё жилое помещение.

Также специалисты советуют выбирать кабель по большему значению. Он без проблем сможет выдержать постоянные нагрузки, что позволит избежать перегрева и воспламенения проводки. Выбор проводниковой продукции с запасом – это ещё одна возможность подключить к линии дополнительный электроприбор.

Определение расчетных значений (мощностей) и токовых нагрузок электрооборудования

Задача расчёта мощностей нагрузок, не такая простая задача, как может показаться изначально. Например, определение мощности таких нагрузок как лампы накаливания, электроплиты не представляет каких либо затруднений, так как данный вид нагрузки потребляет определённую номинальную мощность, и данное значение может быть взято за расчетное.

Сложнее дело обстоит с электродвигателями, у которых значение потребляемой из сети мощности, напрямую зависит от механического момента вращения, соединенного с механизмом – металлообрабатывающий станок, вентилятор вентиляционной установки, циркуляционный насос и т. п.

Фактическая мощность, потребляемая в определённый момент времени электродвигателем, может значительно отличаться от указанной в паспортных данных номинальной мощности. Например, фактическая потребляемая мощность электродвигателя насоса может меняться в зависимости от: изменения состава перекачиваемой среды, давления в трубопроводе и т. п. Двигатель может оказаться как перегруженным, так и недогруженным.

Тем самым, расчёт мощности для определённой группы потребителей, ещё более усложняется.

Расчетную нагрузку для токоведущих жил необходимо принять наибольшую возможную нагрузку, как наиболее тяжелую для проводов и кабелей линии.

Расчетная нагрузка группы электрооборудования определяется по формуле:

Kс — коэффициент спроса для режима наибольшей нагрузки (мощности), учитывающий наибольшее возможное число подключенного электрооборудования группы. Для электродвигателей коэффициент спроса должен учитывать также значение параметра их загрузки;

Pу — номинальная электрическая мощность подключаемой группы электрооборудования, равная сумме всех номинальных мощностей подключаемого электрооборудования (кВт).

Коэффициенты спроса для каждого типа электрооборудования свои, для их определения следует руководствоваться СП 31-110-2003.

Определение расчётного тока для трёхфазного электрооборудования 380 В

Для дальнейших расчётов сечения проводников по условию нагревания, а так же по условию допустимой потери напряжения, необходимо рассчитать величину расчетного тока линии. Для трехфазного электрооборудования величина расчетного тока (Ампер) определяется по формуле:

P — Расчетная мощность всего подключаемого электрооборудования, кВт; Uн — номинальное напряжение питания, равное междуфазному значению (линейному) Вольт; cos ф— коэффициент мощности одиночного электрооборудования или среднее значение всего подключаемого оборудования.

Определение расчётного тока для однофазного электрооборудования 220 В

Величина расчетного тока (Ампер) для однофазного электроприемника или для группы приемников, подключенных к одной фазе сети трехфазного тока, определяется по формуле:

Пример №1.

Необходимо определить расчётный ток для столярной мастерской, запитанной от четырехпроводной линии номинальным напряжением 380/220 В. В мастерской планируется установить :

• 10 асинхронных электродвигателей, суммарной номинальной мощностью Py1=18 кВт.
• Освещение состоящие из ламп накаливания суммарной мощностью Py2=1,3 кВт.
• Шесть бытовых штепсельных розеток (для подключения различной оргтехники); Pу3= 0,06 кВт

Согласно СП 31-110-2003 коэффициент спроса (Kс) для металлообрабатывающих и деревообрабатывающих станков в мастерских, принимается при числе работающих электроприемников до 3 Kс = 0,5.

Коэффициент спроса для расчета групповой сети рабочего освещения, распределительных и групповых сетей эвакуационного и аварийного освещения зданий следует принимать Kс = 1

Установленная мощность штепсельной розетки, принимаем за 0,06 кВт коэффициент Kс = 1.

При смешанном подключении общего рабочего освещения и розеточной сети, расчетную нагрузку следует сложить.

Определяем расчётную нагрузку электродвигателей:

Освещения и розеток:

Определяем расчётную нагрузку розеток:

Суммарная расчётная нагрузка:

Расчетный ток определяем по формуле (2):

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток  в 16А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов и счалок. В результате могут возникнуть следующие ситуации:

1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
2. При неполном оплавлении оболочки жилы может возникнуть ток утечки, что ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
3. Незаметный разрыв провода внутри стен. В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

1. Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
2. Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
3. Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

1. Вид и тип изоляции электрической проводки;
2. Длина участков;
3. Способы и варианты прокладки;
4. Особенности температурного режима;
5. Уровень и процент влажности;
6. Максимально возможная величина перегрева;
7. Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

• для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
• для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
• что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Таблица сечения медного кабеля

Таблица сечения алюминиевого кабеля

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Онлайн калькулятор расчета сечения кабеля по мощности и току

Таким образом, ошибки в расчетах при проектировании электросетей приводят к плачевным последствиям. Электросеть может не выдержать нагрузки и дать сбои. В процессе вынужденного ремонта требуются значительные вложения средств. Чтобы такого случая не произошло, электросеть следует проектировать исходя из предварительных расчетов площади сечения кабеля в зависимости от требуемых киловаттов потребления электричества всеми имеющимися приборами и силы тока в электропроводке. На практических примерах в статье был показан ход вычислений двумя способами. В расчетах учтены различия в мощности приборов активного и реактивного типа, коэффициенты единовременности и запаса, а также падения напряжения и сопротивления проводки. Изложена теоретическая база расчетов, приведены таблицы с экспертными данными.

Как делается приблизительный расчет потребляемой мощности?

Для того что бы узнать как определить сечение провода по мощности необходимо выполнить ряд последовательных действий:

1. Делаем полный список используемых электрических приборов в данном помещении.
2. Определить общую потребляемую мощность всего оборудования, которое находится в помещении. Для этого берем лист, на котором отмечен весь список приборов и помечаем напротив каждого его потребляемую мощность. Определить это значение возможно, сняв показания с этикетки на каждом приборе или изучить листок-вкладыш от техники.
3. Суммируем все полученные значения.

1. Определяем какие приборы будут находиться в непрерывной работе, сколько единиц в периодичной и число редко используемых. Такие мероприятия необходимы для расчета более точного значения сечение всех проводов.
2. Суммируем мощность постоянно работающих приборов и периодически включающих. Определяем приблизительное время работы проводки с такой нагрузкой (если коэффициент работы составляет 70%, то при дальнейших расчетах необходимо брать значение 0,7).
3. Делаем расчет сечения кабеля по мощности. Для этого общую мощность потребляемой энергии делим на коэффициент работы сети и получаем требуемое значение мощности провода. Используя специальную таблицу проводов, определяем сечение жил.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

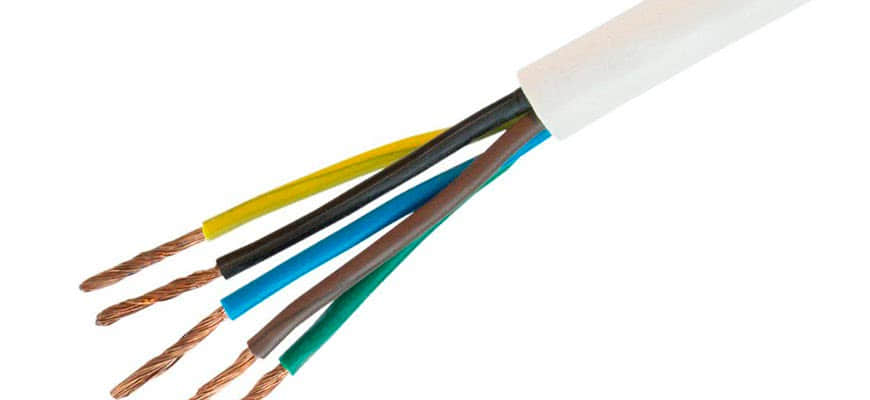

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

• Медь, по сравнению с алюминием, более эффективна:
• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Выбор сечения проводника

Перемещение заряженных частиц в проводнике сопровождается взаимодействием с атомами (молекулами) соответствующего материала. Переданная энергия преобразуется в тепловое излучение, которое можно рассчитать по формуле Джоуля-Ленца: Q = I2 * R * t, где:

• I — сила тока в амперах;
• R — электрическое сопротивление линии, Ом;
• t — контрольный интервал времени.

Нагрев провода зависит от силы тока и напряжения.

С учетом закона Ома I = U/R (U — напряжение, В) соотношение можно записать следующим образом: Q = (U2/R) * t. Формулы подтверждают прямую зависимость нагрева от силы тока, напряжения, времени воздействия. Эти параметры определяет мощность подключенной нагрузки, длительность рабочих циклов. Чтобы исключить перегрев и тепловые потери в сети, надо уменьшить сопротивление. R = r * (L/S), где:

• r — удельное сопротивление, обусловленное физическими свойствами материала;
• L — длина проводника;
• S — площадь поперечного сечения.

Суммарная оценка приведенных формул позволяет сделать вывод об ограниченных способностях жилы пропускать ток. Высокий уровень нагрева плавит металл, разрушая соответствующую линию электропитания.

По мощности

В следующем перечне приведены характеристики типовой бытовой техники (Вт):

• бойлер прямого нагрева — 1500…2500;
• холодильник с морозильной камерой — 250…350;
• пылесос — 600…1800;
• утюг — 1200…1900;
• компьютер — 350…500.

Для расчета надо составить перечень подключаемого оборудования, определить суммарную мощность (P, Вт). Точные данные берут из технического паспорта либо из обозначения на корпусе.

Для расчета определяют суммарную мощность.

Поправочным коэффициентом (Кс) учитывают возможность одновременной работы нескольких устройств. Для 2 (3-4; 5-6 или большего количества) включенных потребителей устанавливают Кс=1 (0,8; 0,75 или 0,7). Применяют дополнительный множитель Кз (1,15-1,25), чтобы исключить перегрузку при добавлении новой техники.

Параметры проводника выбирают по таблице, которая размещена в тематическом разделе Правил устройства электроустановок (ПУЭ).

По току

Вычислить максимальный ток можно по формуле I = P/U. Для однофазной 220V или трехфазной 380V сети применяют следующие формулы: I = (P * K)/(U * cos ϕ) или I = (P*K)/(√3 * U * cos ϕ). Специальной переменной (cos ϕ = 1) — влияние фазы на амплитуду сигнала.

При выборе кабеля пользуются табличными данными из ПУЭ. В справочных материалах приведены значения с учетом количества жил и способа прокладки кабеля.

По мощности и длине

Для работы с этими исходными данными применяют рассмотренные формулы:

• R = r * (L/S);
• I = (P * K)/(U * cos ϕ);
• I = U/R.

Математическим преобразованием можно получить алгоритм расчета сечения проводника: S = r * L/R. Для стабильного электропитания следует обеспечить потери по напряжению в линии не более 5%.
