Особенности самостоятельной установки подпорной стены из бетона

Габионы

Из габионов

Это инновационное решение не так давно появилось. Современные дизайнеры быстро нашли габионам применение не только в сооружении заборов и ограждений, но и при создании подпорных стенок. Конструкция представляет собой металлические сетки различных форм, которые наполняют камнями.

Подготовленные контейнеры выставляют в ряд и перевязывают между собой проволокой. Все элементы ставят последовательно и засыпают материалом

При использовании простого гравия можно не заморачиваться, а вот с декоративным камнем придется делать все аккуратно и осторожно. В результате получится оригинальная конструкция

Устройство подпорной стенки из габионов

Основные принципы возведения подпорной бетонной стены

Неровности ландшафта доставляют дискомфорт в использовании. Из-за этого многие застройщики стремятся сделать почву ровной на участке либо сделать 2-3 зоны с горизонтальными конструкциями. Главная проблема, с которой сталкиваются работники, — давление грунта на опорное сооружение. Это может быть чревато последствиями:

• опрокидывание сооружения на фоне потери устойчивости;
• разрушение целостности конструкции.

Для предотвращения проблем были созданы две технологии, направленные на предотвращение повреждений в процессе эксплуатации:

• создание массивных стен с большим весом. Так боковые подвижки помогут предупредить сдвижение конструкции со своего места;
• сооружение тонких бетонных стен, где имеются элементы, вовлекают часть почвы в развитие усилий, нужных для исключения вероятности противоположного опрокидывания.

В первом случае технология бетонной подпорной стены требует превысить расход цемента и арматуры, чтобы подпорная стена из бетона была устойчивой. Второй подразумевает под собой обильные земельные работы. Технологию выбирают, исходя из имеющегося бюджета, особенностей участка и наличия свободного времени. Вся бетонная поверхность стены контактирующая с грунтом в обязательном порядке должна быть защищена гидроизолирующим материалом. Бетон обрабатывают в обязательном порядке из-за его пористой структуры. Если не провести завершающую отделку, на сооружение будет воздействовать влага, что приведет к его скорому разрушению.

Главными качествами опорок является устойчивость к сильному давлению, а также выдержка неблагоприятных погодных условий. Но иногда конструкция подвергается негативному влиянию, которое значительно сокращает срок ее эксплуатации. На устойчивость опорок может влиять целый ряд факторов: общий вес строения, почвенные особенности и грунтовое давление.

https://youtube.com/watch?v=UhOBOZA5hBU

https://youtube.com/watch?v=ml8kICuH2AY

https://youtube.com/watch?v=CNNa7u10GTg

Подпорная стена своими руками

Подпорная каменная стена, высота которой составляет 1 метр, с наличием продольного водоотвода.

1) Нужно сделать разметку участка.

Заранее выбирается подходящее место для опоры (с уклоном у террасы, которая располагается выше, чем уровень земли). По краям выбранной области вбиваются колья и натягивается шнур.

2) Подготавливаем траншею.

С помощью садового ножа прорезается почва по разметкам. А при помощи лопаты снимается тонкий слой земли. После этого последует выкапывание самой траншеи, глубина которой составит 40 см.

3) Закладывание фундамента.

Дно траншеи хорошенько выравнивается и утрамбовывается.

Потом заливается слой бетона с глубиной не меньше 30 см. Бетонная смесь для фундамента состоит из одной части бетона, 6 частей песка и гравия. Такова должна быть пропорция.

Если почва рыхлая, то перед тем, как заливать бетонную смесь, следует сделать деревянную ограду. Дайте бетонной подушке обсохнуть до конца что займёт около трёх дней.

4) Создание известкового слоя.

Когда фундамент полностью высохнет, прежде, чем укладывать камень, нужно его вымазать известковой смесью слоями в 2-3 см.

В состав смеси входит песок, вода цемент и известь. Для одной части негашеной извести надо 3-4 части песка. Для каждого килограмма подобной смеси требуется 300 мл воды.

Чтобы не получались комки, вода добавляется постепенно. Потом можно добавить цемент. Получаем соотношение: 1 часть цемента на 7 частей смеси.

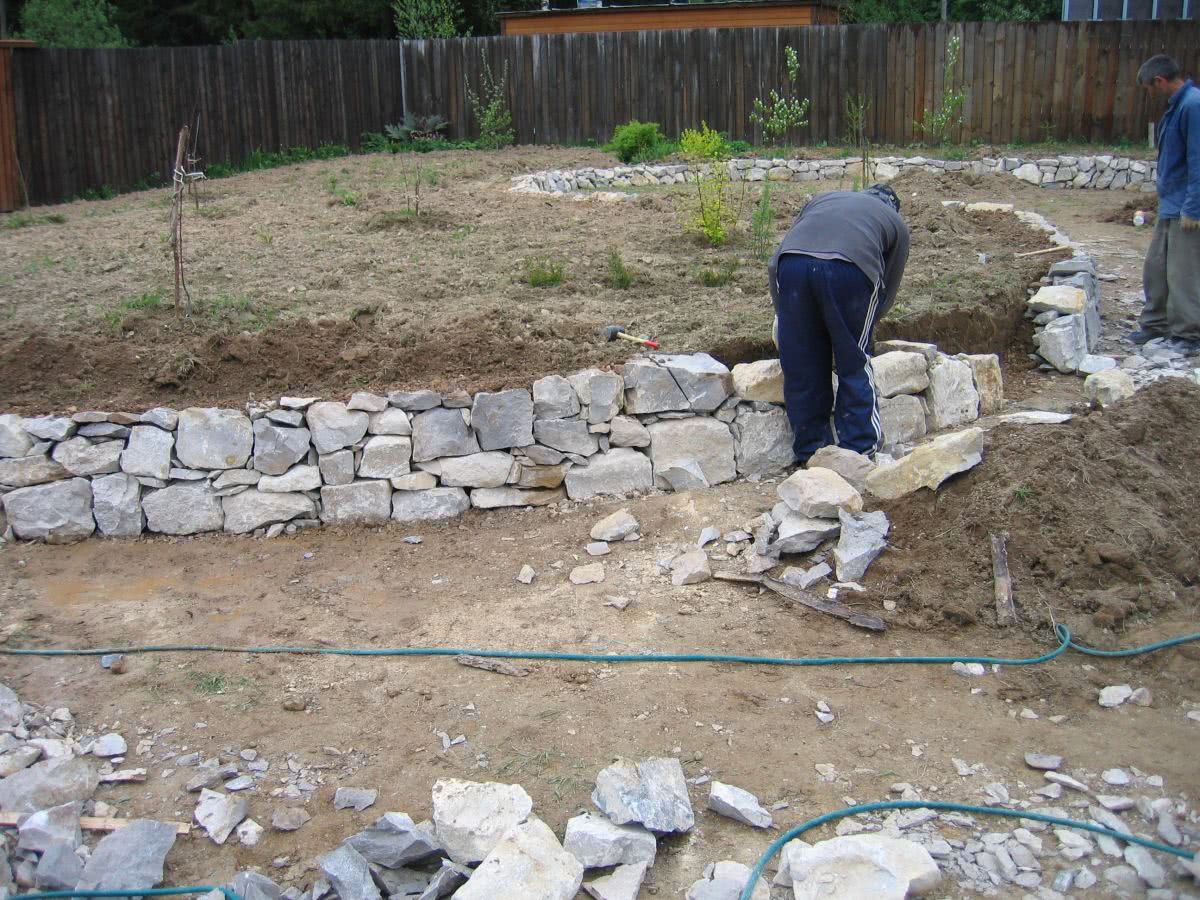

5) Укладываем камень.

Камни аккуратно очищаются от грязи и смачиваются водой.

Нельзя класть камень один на другой. Иначе постройка развалится из-за малейшего внешнего воздействия. Стык двух камней располагается в центре камня, находящегося в предыдущем ряду.

По краю всегда кладётся более крупный камень с правильными формами. Для середины подойдёт камень меньше. Надо стараться для всех камней найти устойчивые положения.

Для следующего ряда стены используется тот же принцип с применением известкового раствора. Смесь должна быть с минимальной толщиной 1-1,5 см, а то слишком крупные швы ждёт быстрое разрушение. Для устойчивости и прочности конструкции та грань, что сзади, делается с некоторым уклоном в сторону удерживаемого грунта (примерно 5-10 градусов).

Ломаная криволинейная конфигурация подпорной стены является более прочной и надёжной, поскольку подобные линии стен характеризуются уменьшенной длиной пролётов. На них нет огромной нагрузки, а благодаря шероховатой поверхности задней стены происходит более плотный контакт с почвой.

6) Использование дренажа и водоотвода.

Каждый установленный ряд опоры между почвой и стеной требует засыпания слоя щебня с гравием либо мелких камушков с гравием. После этого всё аккуратно трамбуется. Когда уложите второй ряд опоры, Вам понадобится дренажная труба.

Когда подпорная стена будет установлена, следы известкового раствора удаляются водой, губкой и щёткой.

Общие правила

Возьмем для примера фундамент шириной 40 см.

Армирование такого фундамента потребует четыре вертикальных прута стали толщиной до 16 мм, соединенных между собой в единую сетку с правильными квадратами с помощью поперечных линий, созданных проволокой до 12 мм и закрепленных на пересечениях специальной проволокой.

Если ширина фундамента составит 40 см, то две армирующих сетки встанут на расстоянии друг от друга на 30 см, оставляя по краям по 5 см, как и требуется для армированного бетона. Если у ленточного фундамента большая длина, но небольшая ширина, то в нем будут возникать в основном продольные растяжения. Поэтому горизонтальные и вертикальные прутья арматуры в таком фундаменте будут нужны для создания каркаса и его поддержки.

Схема армирования ленточного фундамента в углах.

Когда армируются углы фундамента, нужно помнить, что это место, в котором часто возникают различные деформации. Они могут разорвать всю опорную стенку, если правильно не соединить две стороны с помощью арматуры. Две стороны соединяют в угол так: армируют их согнутой проволокой, сгибая так, чтобы один конец уходил в одну часть фундамента, а второй – в другую.

Соединение прутьев между собой происходит при помощи сварки или с применением специальной методики связывания проволоки между собой. Прежде чем использовать проволоку для сварки, проверьте, сможете ли вы с ней работать сварочным аппаратом. Некоторые сорта стали не поддаются сварочному аппарату, а некоторые – меняют свои характеристики не в лучшую сторону. Применение сварки в связывании армирующей сетки – длительный процесс, имеющий много минусов. Проще воспользоваться специальной методикой связывания углов сетки.

После создания армированной сетки делают опалубку для заливки фундамента. Яму с арматурой наполняют бетоном. Желательно, чтобы этот процесс не прерывался, потому что прочность фундамента снижается. Через три дня опалубку снимают. С одной стороны фундамента, там, где выше, на уровне песчаной подушки делают дренажную канаву с уклоном для отвода воды от подпорной стены.

Особенности и виды конструкции

Любая подпорная стена представляет собой конструкцию, возведенную для предотвращения обрушения грунта на участках, где существуют значительные перепады уровня отметок, сделанных в процессе проектирования и подготовки территории.

Виды подпорных стенОригинальное решение подпорной конструкции

Такие стены бывают декоративные и укрепительные. В зависимости от сложности поставленной задачи стена может быть:

1. Монолитной, для сооружения которой используют бетон, бутовый камень, кирпич, буто- или железобетон.
2. Сборной, возведенной из железобетона.

По своей конструкции монолитные делятся на:

• консольные (уголкового профиля), в состав которых входят лицевая и фундаментная плиты;
• контрфорсные, для повышения жесткости которых используются смонтированные поперечно ребра или контрфорсы.

Удобно использовать для возведения конструкции целые секции

Сборные подразделяются на:

• подпорные стены уголкового профиля, собранные на месте строительства из секций, изготовленных из отдельных плит или блоков; главное отличие от монолитных заключается именно в использовании для сборки конструкции таких секций;
• заборчатые, сделанные в виде надежных столбов, в пролеты между которыми устанавливают плиты.

Основой любой конструкции является фундамент глубокого (глубина которого в 1,5 раза превышает его ширину) или неглубокого заложения. Сделать столбы, как и контрфорсы, можно из ящиков, установленных в несколько ярусов и заполненных песком или крупно фракционным щебнем.

Выбирая высоту подпорной стены, следует обратить внимание на величину существующего перепада:

• более 20 м – высокие сооружения;
• от 10 до 20 м – средние;
• до 10 м – низкие.

Массивные опоры не опрокинутся под тяжестью веса

Различают подпорные стены и в зависимости от их конструкции:

• массивные, обеспечивающие устойчивость подвижного грунта и предотвращающие опрокидывание под тяжестью собственного веса;
• анкерные наиболее эффективные при наличии большого перепада;
• тонкостенные, особенность которых заключается том, что для этой категории существует норма возможного прогиба под действием нагрузок.

Кроме того, немаловажен размер подпорной стены, определяемый в зависимости от силы давления грунта, собственного весы стены, нагрузок, не выходящих за пределы призмы разрушения.

Виды конструкций

Особенности конструкции подпорных стен

Неровный ландшафт неудобен в эксплуатации, поэтому большинство застройщиков стремятся выровнять почву на всем участке или создать несколько зон с горизонтальными поверхностями, между которыми можно перемещаться по ступеням или лестницам.

Основной проблемой является давление грунта на вертикальные стены, приводящее к негативным последствиям:

• потеря устойчивости – опрокидывание конструкции;
• потеря прочности – разрушение отдельных элементов и осыпание склона.

Проблемы эксплуатации подпорных стен.

Поэтому существует две принципиально отличных друг от друга технологии, направленных на компенсацию этого давления:

массивные стены – имеют большой вес, боковые подвижки почвы не могут сдвинуть конструкцию с места;

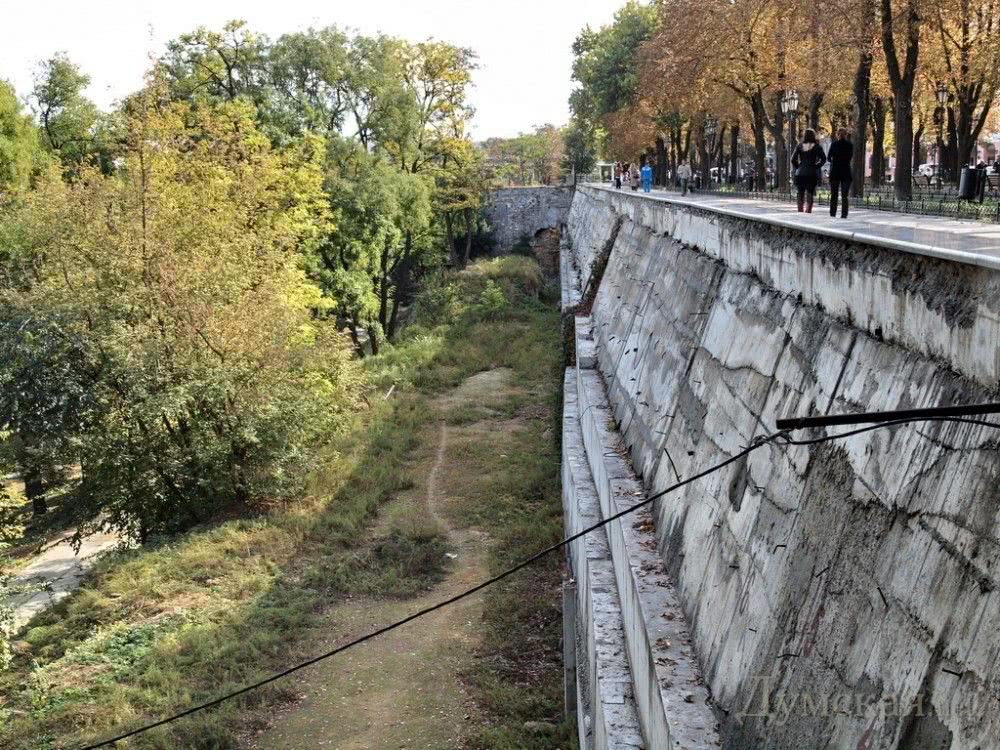

Массивная стена подпорная.

тонкостенные конструкции – стена имеет элементы, вовлекающие часть грунта в создание усилий, направленных в сторону, противоположную опрокидыванию.

Варианты тонкостенных подпорных конструкций.

В первом случае повышается расход бетона и арматуры, во втором увеличивается объем земляных работ. Выбор индивидуального застройщика технологии зависит от имеющегося бюджета строительства, свободного времени, назначения подпорных стен.

Например, при ограниченном бюджете целесообразнее устройство уголковых конструкций с консолью. Если подпорная стена используется для террасирования, на верхних гранях массивных монолитных многоуровневых стен можно разбить цветники, сделать грядки или использовать их в ландшафтном дизайне.

Как сделать подпорную стенку из бетона своими руками

1. перед тем, как сделать подпорную стенку, выройте траншею на глубину промерзания грунта и шириной на 60 см больше, чем ширина стенки у основания. Уплотните грунт. Насыпьте на дно гравий слоем 15 см, хорошенько утрамбуйте его.

2. Первый слой бутового камня высотой 20-25 см укладывайте из самых больших камней без раствора враспор со стенками и уплотняйте трамбовкой. Затем все промежутки между камнями в подпорной стенке из бетона заполните мелким камнем и щебнем. Уложенный слой залейте жидким раствором так, чтобы все пустоты были заполнены.

3. Установите над траншеей съемную опалубку из досок, сбитых в щиты. Стенки соедините между собой распорками. Если стенка будет высокой, дополнительно укрепите опалубку распорками, упирающимися в землю. У основания стены установите резиновые или перфорированные и дренажные трубы и выведите их наружу сквозь стену.

4. Продолжайте выкладывать камни. Сначала выкладывайте версты по внешней кромке внешней и задней стены. Установите их насухо, стараясь перекрыть стыки камней фундамента. Затем поднимите, уложите на раствор слоем 4-5 см и осадите в раствор молотком. Пространство между верстами заполните более мелкими камнями, подливая раствор.

5. На высоте 60 см и в верхнем слое уложите камни поперек кладки. Налейте завершающий слой бетона, покрывающий камни «с головой», аккуратно выровняйте поверхность мастерком.

6.После полного застывания бетона снимите опалубку. Выполните расшивку швов на внешних сторонах каменной кладки. Расшивку делайте вогнутой, удаляя лишний бетон. Чтобы камень смотрелся эффектнее, готовую стенку покройте специальным составом, который создает эффект мокрого камня. Такие составы продаются в виде пропиток или лаков, легко наносятся кистью и очень быстро высыхают

Подпорная стенка своими руками может быть построена по любому проекту, важно соблюдать последовательность описанных выше операций

Подпорные стенки как декоративный элемент ландшафтного дизайна

В ландшафтном дизайне сплошные линии не приветствуются, поэтому и, стараются разбивать различными элементами, чаще всего это лестницы, цветники, ниши или скамейки. Они не только вносят изюминку, разделяя, и в то же время соединяя воедино всю картину, но и зрительно расширяют или даже усложняют панорамную композицию. Это касается не только значительных террасированных цепочек, но и простых декоративных террас. Сами подумайте: небольшая возвышенная клумба, разделенная скамейкой, будет куда симпатичнее сплошной.

Украшение подпорных стенок – невероятно приятный процесс, открывающий уйму возможностей! Вариантов декора просто немыслимое количество и каждый дачник может внести свою лепту. Тут и различные облицовки, и широкий выбор растений: вьющихся, ампельных и т. д. А можно и вообще выполнить подпорку в виде альпийской горки, или сочетать одно с другим:

Конструктивные особенности и разновидности

Проблема неровного участка заключается в том, что поверхность грунта располагается не по горизонтали. Соответственно извечная проблема – грунт постепенно сползает в сторону уклона под действием атмосферных осадков. Чтобы этого не допустить, необходимо установить прочную строительную конструкцию, которая не допустит сползания грунта.

Самый простой вариант – подпорная стена. То есть на участке в определенном месте, возводится из стройматериалов стенка, до границы которой уклон заполняют грунтом до горизонтального положения. По сути, происходит выравнивание участка или его части.

Понятно, что это и есть прямое назначение удерживающих стенок. Но, как показала практика, эту строительную конструкцию часто используют и в качестве декоративного элемента ландшафтного дизайна. Поэтому эти сооружения сегодня разделяют на две группы:

• Укрепительные. Они сооружаются по прямому назначению, то есть для выравнивания земельного участка.
• Декоративные. Используются для декорирования сада или парка, в основном для формирования террас под зеленные насаждения.

Декоративная подпорная стенаИсточник artstory-studio.ru

Здесь будем рассказывать только о первой группе и не будем упоминать термин «укрепительные». То есть подпорные стены, с помощью которых удерживают грунт.

Сразу надо оговориться, что опыт многих строителей подсказывает – на участках с уклоном больше 8% опорные стенки устанавливать надо обязательно. Можно спланировать весь участок, к примеру, сделать подсыпку, но без опорного сооружения грунт постепенно начнет перемещаться вниз. То есть в будущем придется снова делать расходы на восстановления горизонтального уровня.

Чисто конструктивно это сооружение собой представляет обычную стену, которая упирается на прочный фундамент. В зависимости от величины уклона участка сооружение может быть небольшим, а может быть достаточно высоким и толстым

Конечно, большое внимание уделяется материалам, из которых эта строительная конструкция возводится. Но здесь, как обычно, многое зависит от финансовых возможностей и предпочтений хозяина земельного надела.

Итак, давайте рассмотрим, из каких материалов сегодня сооружается подпорная стенка на участке с уклоном.

Подпорные стенки сложной конфигурацииИсточник geliurojus.lt

Основные принципы возведения подпорных бетонных стен

Конструкция подпорной стены может быть толсто- и тонкостенной. Первая выполняет функцию удержания почвы при ее по движках. При ее строительстве отмечается большой расход раствора и арматуры, а земляные работы отнимают много времени. Работы по возведению осуществляются по определенной технологии, особенности которой зависят от бюджета, назначения и наличия свободного времени.

Так, если устройство не предусматривает трату большого количества средств, лучше установить угловую конструкцию с консолью. При заливке нужно будет установить опалубку, которая заглубляется на величину, зависящую от высоты конструкции. Сократить бюджет можно, снизив расход раствора. При наличии пучинистости грунта его вынутые нижние слои заполняются подушкой из песка и щебня. Заливка предусматривает укрепление методом укладки прутьев, а бетон укладывается послойно. Его следует уплотнить вибратором.

Особенности используемых материалов

В соответствии с руководством по возведению подпорных стен и СНиП II-15-74 и II-91-77 для сооружения монолитных конструкций используется цемент марки М 150 и М 200, а для сборных — М 300 и М 400.

В соответствии с ГОСТ 5781-82, действующим на территории РФ, армирование подпорных стен осуществляется с помощью арматурных стержней класса А III и A II.

Анкерные тяги и закладные используют, выбрав в соответствии с действующим на территории РФ ГОСТом 535-2005.

Для изготовления подъемных петель в железобетонных конструкциях используют арматурную сталь класса АI марки ВСт3сп2.

Выбор материала для сооружения подпорных стен основан на некоторых особенностях грунтах и условий окружающей среды.

Так для возведения бутобетонных или бетонных стен в регионах, для которых характерны резкие перепады температур, рекомендовано выбирать марку бетона в зависимости от такой характеристик и как морозостойкость.

При проектировании железобетонных конструкций, предварительно напряженных, применяют бетон класс В 20, В 25, В 30, В 35. Что касается бетонной подготовки, то здесь понадобится бетон класса В 3,5 и В 5. Необходимо выбирать марку бетона, учитывая такие показатели, как морозостойкость и водонепроницаемость.

Чем ниже температура окружающей среды, тем выше класс бетона по морозостойкости, а вот по водонепроницаемости показатель в большинстве случаев не нормируется.

Отельного внимания заслуживает напрягаемая арматура. В большинстве случаев это изделия, прочность которых повышается в процессе термической обработки, изготовлены они из стали класса АтIV или горячекатаной стали класса АV и AVI. Подробнеее о строительстве подпорных стен смотрите в этом видео:

Какие материалы подойдут для работы

В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.

Подпорная стенка из дерева

Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

Сооружение из камня

Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

Вариант из габионов

Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Конструкция из кирпича

Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Сооружение из бетона

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Основные материалы

Перед тем как сделать стену необходимо подобрать материал. Среди самых распространенных можно выделить:

• кирпич;
• дерево;
• камень;
• бетон;
• габион.

Дерево

Считается, что самым простым и легким материалом является дерево. Из него возводить стену будет значительно легче, чем из камня или габионов. Для создания стены подбирают бревна, высотой от 1 до 1,5 м. При этом 50 см должны находиться в земле, а 1 м послужит защитной опорой.

Размеры траншеи должны быть на 10-15 см больше бревен. Дно устилается подушкой из гравия и утрамбовывается. При установке пиломатериалов можно использовать проволоку, чтобы повысить плотность стенки. Также можно применить гвозди в качестве крепежей. После установки, траншея заливается бетоном.

Бетон

Этот материал является самым долговечным и практичным. Такие стенки смогут выдержать даже большое давление грунта. Если приложить немного фантазии, то подобная конструкция может получиться весьма презентабельной. Также в случае с бетоном можно для декора использовать отделочные материалы:

• камень;
• плитку;
• кирпич.

Начинать строительство необходимо с фундамента, а именно с траншеи. Максимальная глубина – 50 см. Вся технология идентична, как и в случае с любым зданием или забором. Обустраивается опалубка и подушка и гидроизоляционный слой. Прочность конструкции обеспечивается за счет арматурной сетки.

Камень

Для возведения подпорных стен из камня может быть использована сухая кладка или же цементный раствор. Огромный ассортимент природного и искусственного камня позволяет подобрать подходящий вариант для обустройства ландшафтного дизайна на садовом участке, выполненном в любом стиле. Чаще всего используется:

• гранит;
• базальт;
• кварцит;
• диабаз;
• ракушник.

Кирпич

Достаточно часто после ремонтно-строительных работ остается кирпич как цельный, так и колотый. Не стоит выкидывать его или продавать, так как из него можно возвести красивую, но достаточно прочную подпорную стенку. Кладка мало отличается от технологии строительства дома. Единственным отличием является толщина. Для стены высотой в 60 см можно выполнять кладку в полкирпича, ширина в один кирпич должна предназначаться для опоры в 1 м и более.

Габионы

В последнее время конструкции из габионов часто используют для ограждения частной территории или же при создании архитектурно-декоративных элементов. В основу конструкции входят блоки из проволоки наполненные камнями. Стоит отметить, что в этом случае нет необходимости обустраивать фундамент, но для больших конструкций необходимо дополнительное крепление. Все блоки скрепляются между собой оцинкованной проволокой. При закладке камней декоративные и красивые элементы укладывают с лицевой стороны. Остальной объем может быть заполнен более простыми камнями:

• щебень;
• булыжник;
• галька.

Требования

Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.

Особенности выбора

Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.

Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:

• характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
• геометрия неровностей, рациональные методы компенсации склонов;
• какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
• материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.

При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:

учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.

Разновидности конструкций

Укрепительные подпорные стены из блоков подразделяются на 3 вида:

1. Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
2. Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
3. Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.

Из чего состоят?

Такая конструкция обычно, содержит 4 составные части:

• тело – главная видимая часть;
• фундамент – подземное основание;
• дренаж – система сбора атмосферных вод;
• водоотвод – система трубопроводов для отвода собранных атмосферных вод.

При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.

Такие сооружения группируются по высоте:

• небольшие до 1 м;
• средние до 2 м;
• высокие свыше 2м.

Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:

• вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
• общая масса подпорной стеновой конструкции;
• горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
• давление почвы на подпорную стену;
• силы, возникающие при сейсмических колебаниях почвы;
• ветровой напор, особенно для стен выше 2 м;
• потоки воды, в особенности в котловинах;
• вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
• зимнее вспучивание грунта.

Что это такое?

Подпорная стенка располагается на дачных и городских участках, где присутствует сложный рельеф. Если на местности есть холмы, овраги, которые создают проблемы для создания нормального сада и обустройства красивого двора, принимают решение заливать подпорные стенки.

В таком случае участок делят на несколько зон, выполняют террасы, где стенка играет ключевую роль. Террасы искусственно укрепляются такими конструкциями, у владельцев появляется возможность декорировать двор по своему желанию без учета проблем с уклоном.

Подпорная стенка выполняет следующие функции:

• зонирование территории;
• дополнение ландшафтного дизайна;
• удерживание грунта от вымывания;
• перенаправление воды;
• на участках с уклонами создание препятствия для размытия почвы.

Подпорная стена украшает сад и способна защитить аллеи от разрушения. В ландшафтном дизайне ее можно использовать как большой горшок для высадки растений. Основная роль такой конструкции – защищать фундаменты, участки от размытия грунта и его сползания.

Несмотря на то, что для отсутствия сползания земли достаточно высадить растения – их корни будут удерживать грунт, стенка все же необходима.

Особенно важна эта конструкция на участках с уклоном, где осыпание земли предвидеть сложно. Стенки возводят из бетона и других материалов, облицовывая отделкой по вкусу. На выходе получается красивый и функциональный элемент экстерьера.

Похожие записи:

Карниз для кухни: примеры как оформить и свежие идеи как применить карниз на кухне (135 фото и видео) Садовые скамейки из дерева Все о мебели для бани и сауны Устройство лоджии и балкона в частном доме Все о фрезах для гравера Старая плитка в ванной, как обновить и вдохнуть новую жизнь? стильные идеи дизайна и украшения (120 фото)
