Общие сведения по результатам расчетов
Количество цемента
— Общее расчетное количество необходимого цемента на весь раствора.
Количество воды
— Общее расчетное количество необходимой воды на весь объем
Внимание! Окончательное количество воды подбирается опытным путем, в зависимости от влажности песка.
Количество заполнителей
— Общее количество песка (заполнителя) на весь объем в килограммах.
Плотность раствора
— Плотность раствора в сыром состоянии.
В/Ц
— Водоцементное соотношение.
Пропорции
— Относительное соотношение компонентов раствора. Ц — часть цемента; П — часть песка; В – часть воды.
Стоимость
— Стоимость каждого материала и общая на весь объем

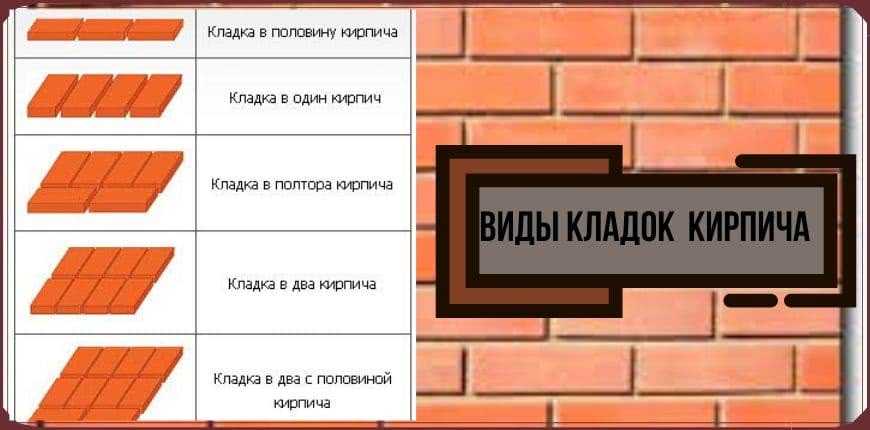

Онлайн калькулятор кирпича и калькулятор раствора для кладки
Калькулятор кирпича поможет вам сэкономить деньги при строительстве. Не заказывайте кирпич и раствор для кладки кирпича, пока максимально точно не просчитаете, сколько кирпича потребуется для возведения объекта. Онлайн калькулятора кирпича — надежный помощник в деле расчетов стройматериалов.
Калькулятор кирпича и раствора для кладки:
Определить с помощью онлайн калькулятора, сколько нужно кирпича на строительство дома, возведение стены или заборных столбов, можно, если у вас есть данные по материалу, с которым вы будете работать, и самому объекту.
Какие потребуются данные
Выписываем данные по объекту, который строится, по кирпичу и раствору для кладки.
Данные по кирпичу:
Вам потребуются следующие данные, которые вы должны будете ввести в соответствующую строку калькулятора:
- длина;
- ширина;
- высота.
Возможно, вы не знаете размеры, а знаете строительное название кирпича:
- одинарный;
- полуторный;
- двойной;
- евро;
- силикатный трехпустотный; модульный одинарный.
В калькулятор кирпича можно ввести название кирпича.
Данные по раствору:
В строку калькулятора необходимо ввести данные по толщине слоя раствора.
Если планируются окна и двери
Если по проекту запланированы окна и двери, подготовьте размеры:
- высота окна или двери;
- ширина окна или двери;
- количество планируемых окон и дверей.
Порядок действий с калькулятором:
- Введите длину, ширину, высоту кирпича.
- Введите данные по объекту.
- Введите данные по толщине раствора.
- Нажмите на зеленый крестик «Учесть окна и двери»
- Проставьте данные в соответствующих строках.
- Нажмите кнопку «Рассчитать».
Результатом вычислений будут величины:
- количество кирпичей;
- объем раствора для кладки.
Калькулятор кирпича
Калькулятор расхода кирпича поможет вам рассчитать количество кирпича и раствора для кладки кирпича. Вы сможете более рационально использовать деньги, выделенные на строительство.
Возможно, вам будет интересно, как построить ленточный фундамент под забор.
Состав бетонного раствора: выбор лучшего
Существует множество заводов, которые производят бетонную смесь, поэтому заказать можно у них, но целесообразно ли это? Во-первых, отпугивает цена, во-вторых, никто не будет «возиться» с неприлично малым количеством, а заказ большего объема довольно больно ударит по кошельку. Потому приготовление смеси непосредственно на строительной площадке самостоятельно является оптимальным вариантом для частных застройщиков.
Для того, чтобы приготовить раствор, понадобится:
- Вода.
- Песок без глинистых включений.
- Цемент.
- Щебень.
Иногда последний заменяют гравием, но такое решение опрометчиво, так как гладкая поверхность не обладает достаточным сцеплением, а это уже скажется на прочности бетона.
Важной является и марка цемента, от которой зависит его прочность и показатель сжатия. Обычно используется строительный материал М200 или М300
Некоторые случаи (например, проблемный грунт) требуют применения более качественного цемента — М400 или М450.
Расчет расхода материалов на фундамент
- Рассчитывается объем бетонной массы, необходимой для монолитного основания по формулам (см. рис. 1).
- Определяется состав бетонной смеси и ее марка. Эти показатели зависят от нагрузок, которые будут оказываться на основание дома, и от состава грунта. Марка бетона определяет процентное соотношение цемента, песка, щебня и воды на 1 м3 фундамента. Также на этом этапе решается необходимость добавления в бетонную массу различных дополнительных составляющих (добавок) для упрощения проведения бетонных работ.
- Производится расчет всех компонентов бетона в килограммах, необходимых для 1 м3 бетонной массы.
Методика расчета цемента для бетонного основания здания
Для вычисления количества цемента для фундамента нужно определить необходимый объем бетона и то, в каких пропорциях входят в его состав различные компоненты.
На рис. 1. представлена формула, по которой можно определить объем бетонной массы в м3. Существует общепринятая пропорция состава бетона: 1 часть цемента, 3 части песка, 4 части щебня и 1/2 части воды. Например, если выразить эти показатели в кг, то получится 280 кг цемента, 840 кг песка, 1400 кг щебня и 290 л воды. 1 м3 бетонной массы равен 2810 кг. В процентном выражении количество цементной смеси от общей массы материалов составляет 9,68%.
Рассчитывая количество цемента на фундамент, это значение округляют до 10%, что компенсирует небольшие потери его качества при хранении.
Пример. Количество бетона для заливки фундамента составило 19,5 м3. Для определения количества цемента нужно 280 кг умножить 19,5 м3. Получится 5460 кг, которые потребуются на данный объем бетонной массы
Этот простой расчет не учитывает факторы, принимаемые во внимание при заводском изготовлении бетона. Однако если вы строите дом своими силами, то по данной формуле можно рассчитать надежное основание для него
Загрузить ещё
Плюсы железобетонного монолитного фундамента
Подходит для нестабильных грунтов
Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.
Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.
плитный монолитный фундамент
Высокая несущая способность
В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.
плитный монолит хорошо подходит для тяжелых каменных домов
Долговечность
Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.
многие памятники архитектуры более века стоят на монолитной плите
Высокая прочность
Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.
прочность достигается за счет монолитной целостности
Позволяет возвести цокольный этаж
Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.
Минимальные земляные работы
Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.
для мелкозаглубленной плиты не проводятся объемные земляные работы
Простая технология возведения
В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.
заливка монолитного фундамента бетононасосом
Сокращает внутренние половые работы
Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»
плитный фундамент уже является черновой стяжкой для полов в доме
Особенности изготовления бетонной смеси под фундамент
Приготовление бетонной смеси вручную эффективно только при выполнении малых объемов работ. Сухие компоненты бетона смешивают в металлической емкости, постепенно добавляя в них воду.
Чаще всего устройство фундамента – мероприятие масштабное, поэтому бетон заказывают на профильном предприятии или изготавливают его на месте строительства с помощью бетоносмесителя. Этапы механизированного приготовления бетонной смеси:
- В барабан бетоносмесителя заливают примерно ¾ нормы воды. Если предусмотрены жидкие добавки, то их вводят в воду, перемешивают.
- Засыпают всю норму крупного заполнителя – гранитного или гравийного щебня.
- Вводят полностью необходимое количество вяжущего, перемешивают.
- Засыпают всю норму песка, перемешивают.
- Регулируют густоту смеси добавлением воды.
Разновидности строительного песка: сколько весит 1 куб каждого
На то, сколько весит 1 куб песка, влияет его разновидность, способ хранения и уровень влажности. Согласно ГОСТу, вес стандартного строительного песка составляет 1550-1700 кг/м? (18,5-20,4 кг/ведро). Вес сухого рыхлого песка равен 1440 кг/м?, а утрамбованного – 1680 кг/м?. Мокрый стандартный песок имеет вес 1920 кг/м?.
Существует несколько разновидностей песка. Классификация осуществляется на основе того, каким образом и где был добыт материал. Песок, используемый в строительстве, бывает:
речной – зона добычи находится на дне рек. Материалу присуща чистота, оттенок бывает серым или желтым. Размер фракций варьируется в пределах 0,3-0,5 мм. Применяется для приготовления смесей, растворов, организация дренажной системы;
Самые востребованные в строительстве виды песка — речной и карьерный
- карьерный – добыча осуществляется с применением открытого метода. Размер фракций варьируется в пределах обширного диапазона – 0,6-3,2 мм. Сфера применения распространяется на фундаментные работы, обустройство тротуаров. Кроме этого просеянный и промытый карьерный песок применяется в отделочных и штукатурных работах, а также в рецептуре приготовления цементной стяжки;
- морской – зоной добычи является морское дно. Сфера применения обширна, однако материал не пользуется высоким спросом, поскольку стоимость его высока.
Таблица 2. Морской, речной и карьерный песок: сколько весит 1 куб и 1 ведро:
| Тип песка | Удельный вес м? (кг) | Удельный вес ведра (кг) |
| Речной | 1630 | 19,5 |
| Карьерный | 1500 | 18,3 |
| Морской | 1620 | ? 19,4 |
Цена песка речного с доставкой за куб считается самой доступной из всех, если требуется покупка материала натурального происхождения. Однако существуют и другие виды песка – полученные искусственным способом.
Искусственные виды песка:
- шлаковый;
- кварцевый;
- керамзитовый.
Существуют искусственные виды песка с керамзитовыми, шлаковыми и кварцевыми примесями
Строительный песок: сколько кубов в тонне
Удельный вес песка на 1 куб. м объема вычисляется посредством формулы:
m = V*p, где
m – масса материла;
V – объем;
p – уровень плотности.
С применением этой формулы вы сможете узнать по таблице, сколько в тонне кубов песка, и каков его удельный вес в рамках общепринятой единицы объема. Для 1 куб. м вес материала приравнивается к показателю его плотности, а насыпную плотность обычно можно узнать у поставщиков, занимающихся продажей и доставкой.
Для расчета веса песка необходимо знать его объем и плотность
Общие сведения по результатам расчетов
- Периметр плиты
— Длина всех сторон фундамента
Площадь подошвы плиты
— Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
Площадь боковой поверхности
— Равняется площади утеплителя всех боковых сторон.
Объем бетона
— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
Вес бетона
— Указан примерный вес бетона по средней плотности.
Нагрузка на почву от фундамента
— Распределенная нагрузка на всю площадь опоры.
Минимальный диаметр стержней арматурной сетки
— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
Минимальный диаметр вертикальных стержней арматуры
— Минимальный диаметр вертикальных стержней арматуры по СНиП.
Размер ячейки сетки
— Средний размер ячеек сетки арматурного каркаса.
Величина нахлеста арматуры
— При креплении отрезков стержней внахлест.
Общая длина арматуры
— Длина всей арматуры для вязки каркаса с учетом нахлеста.
Общий вес арматуры
— Вес арматурного каркаса.
Толщина доски опалубки
— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
Кол-во досок для опалубки
— Количество материала для опалубки заданного размера.
Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.
- Количество цемента
— Общее расчетное количество необходимого цемента на весь объем.
Количество воды
— Общее расчетное количество необходимой воды на весь объем.
Количество мелкого и крупного заполнителей
— Общее количество мелкого и крупного заполнителей на весь объем в килограммах.
Плотность бетонной смеси
— Плотность бетонной смеси в сыром состоянии.
В/Ц
— Водоцементное соотношение бетонной смеси.
Пропорции
— Относительное соотношение компонентов бетонной смеси. Ц — часть цемента; П — часть мелкого
заполнителя; Щ – часть крупного заполнителя; В – часть воды.
Стоимость
— Стоимость каждого материала и общая на весь объем.
Как выполнить расчёт количества цемента на фундамент
Правильно выполненные проектно-сметные работы являются основой любого строительства. Данный фактор дает возможность избежать перерасхода материала, а, значит, и лишних затрат. Также устраняются вынужденные простои рабочего процесса в результате недостаточного количества необходимых компонентов. В полной мере это касается фундаментных работ, поскольку выполнение этапа заливки желательно сделать в один заход.
Как делается расчёт нужного количества цемента на фундамент любого типа
Довольно часто в силу определенных причин частные застройщики предпочитают готовить бетон самостоятельно. Конечно же, нужно заранее просчитать требуемый объем смеси, что делается с помощью довольно простого арифметического действия. Но по причине различия типов фундаментной конструкции, формулы подсчета также отличаются. Если имеется практика приготовления цементно-песчаной смеси , например, для кирпичной кладки, то процесс пойдет веселее.
Особо ленивые могут совместить расчет цемента на фундамент и калькулятор, который доступен в сети на специализированных сайтах. Определить количество материала таким способом можно только приблизительно, что для небольшой стройки не совсем приемлемо.
Формулы вычислений объема для определенных типов фундаментных конструкций:
- Плитная – достаточно перемножить показатели площади и высоты планируемой плиты V = S x H.
- Ленточная – произведение суммарной длины конструкции и площади поперечного сечения V = S x L.

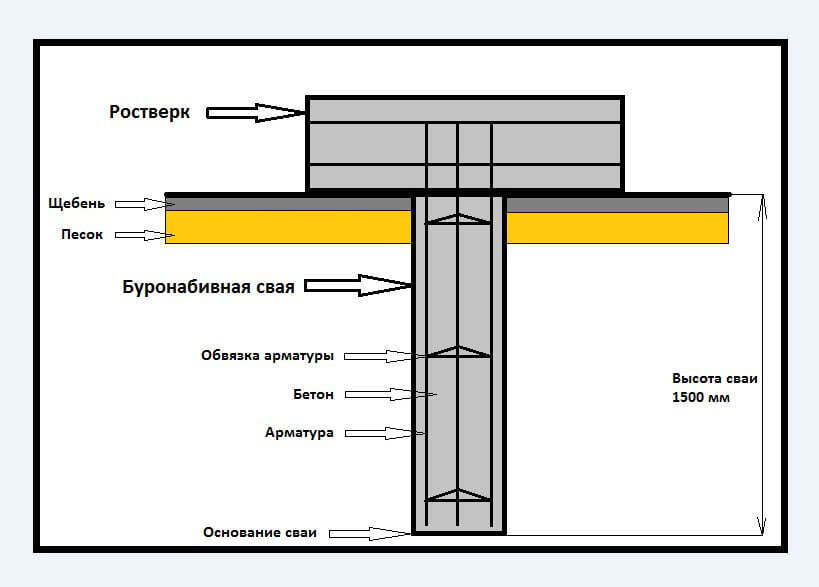

- Свайная – определить сечение одной опоры и умножить результат на количество свай V = S x H х N, если столбы имеют цилиндрическую форму, то сечение вычисляется по формуле 3.14 х R².
Теперь можно непосредственно приступить к расчету объемов цементной смеси. Следует учитывать, что рекомендуемый портландцемент – это марки М400 и М500. В зависимости от проектной маркировки готового бетона для его приготовления используются определенные массы компонентов.

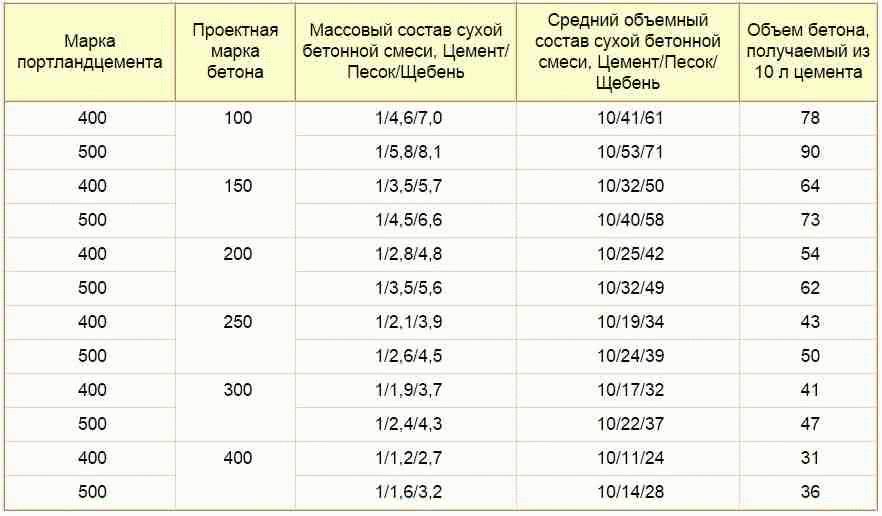

Ниже представлена таблица соотношения В/Ц (вода/цемент) для того, чтобы в итоге получить определенную марку бетонного раствора.
Если гидрораствор будет планироваться без использования щебня, то коэффициент В\Ц следует уменьшить на 0,1. Но это еще не все данные, например, количество воды зависит от объема песка и размера фракции щебня. Базовые пропорции 1:3:5 или 1:4:4 (портландцемент : песок : щебень) не учитывают эти факторы, поэтому расчёт цемента для фундамента не будет достоверным. Необходимые соотношения представлены в таблице:
Пример вычислений
Допустим, в нашем распоряжении имеется следующий материал:
- Щебень фракции 25 мм (ρ = 2700 кг/м³).
- Песок мелкозернистый (ρ = 2500 кг/м³).
- Портландцемент М400 (ρ = 3000 кг/м³).
Технология дальнейших действий такова:
- По таблице 1 значений вода-цемент (В/Ц) узнаем, что для марки раствора М300 (а нам нужна такая смесь) коэффициент равен 0,53.
- По таблице 2 расхода воды определяем, что для 1 м³ раствора понадобится 195 л воды (0,195 м³), отсюда вычисляем нужную массу портландцемента: 195/0,53 = 368 кг.
- Теперь считаем объем наполнителей (песок и щебень) на 1 м³ смеси: 1-((368/3000)+0,195) = 0,682 м³ (682 л).
- Далее по таблице 2 определим процентное содержание песка – 46% (0,46), из чего следует, что его объем: 682×0,46 = 313,7 л (0,314 м³).
- Чтобы узнать количество щебня, нужно вычесть из общего объема наполнителей количество песка: 682-313,7 = 368,3 л (0,368 м³).
- Учитывая плотность и объемы наполнителей, можно посчитать их вес: песок – 0,314×2500 = 785 кг; щебень – 0,368×2700 = 993,6 кг.
В итоге для приготовления 1 куба бетонного раствора марки 300 из портландцемента М400 необходимо:
Для полного подсчета следует умножить полученные цифры на количество необходимых для работы кубов раствора. Как можно увидеть, процедура подсчета компонентов не сложнее подключения проходного выключателя , так что времени займет немного.
В качестве мерителя – мешок
Для того, чтобы упростить расчеты, покупайте строительный материал в мешках по 50 кг.
Строительный материал покупать лучше в мешках, расфасованных по 50 кг. Это облегчит ваши расчеты. Например, чтобы сделать из цемента М100, надо будет 166 кг, или 3 мешка плюс 16 кг. А для марки М150 потребуется 205 кг или 4 мешка и еще 5 кг.
Использовать мешок в качестве своеобразного измерителя экономически выгодно и очень удобно. Например, некоторые строители изготавливают раствор следующим образом: 1 мешок цементного отвердителя, 5 мешков щебня и 3 мешка песка. В результате получается высококачественный раствор.
Из уроков математики известно, что в 1 кубе – 1 000 000 см³. Следовательно, в одной части 111 111 см³, при этом в 1 см³ 3 г цемента, таким образом, расход на куб бетона составляет 333 333 г или 333 кг.
- марка М-450 – 469 кг;
- марка М-400 – 417 кг;
- марка М-300 – 319 кг;
- марка М-250 – 300 кг;
- марка М-200 – 241 кг;
- марка М-150 – 205 кг;
- марка М-100 – 166 кг.
Норма ввода цемента на куб бетона.
При изготовлении бетонного раствора в качестве вяжущего вещества в основном применяют цемент марки 400. При употреблении более низкой марки его количество увеличивают. Так, например, при применении марки М-300 количество цемента следует увеличить на 30%.
Для изготовления бетонной смеси вода должна быть абсолютно чистой, без примеси масла и других посторонних элементов. Заранее определить необходимое количество воды достаточно сложно, потому что здесь имеет значение влажность песка и щебня, а также влагопотребность цемента. Необходимый литраж воды определяется уже в процессе смешивания бетонной смеси. Чтобы получить среднепластичный бетон с частицами щебня 20-ти мм, потребуется 205 л воды.
Для изготовления качественного бетона необходимо, чтобы компоненты (песок и щебень) были чистыми, а цемент – свежим. Желательно промыть щебень от частиц земли и глины, а песок тщательно просеять с помощью наклонной сетки с ячейками не более 1х1 см, лучше при возможности промыть.
Песок для бетона лучше использовать чистый, крупный, без лишних включений глины, ила и органических частиц. Для исключения попадания в раствор посторонних частиц песок желательно заранее просеять. От того, насколько песок чист, зависит прочность бетонного раствора. Попадание грязного песка влечет за собой увеличение расхода цемента (от стандартной нормы примерно 10-20%).
Заполнитель (щебень) лучше брать мелкий (с фракцией 5-20 мм). Неплохие результаты дает применение щебня из естественных горных пород, дробленного или мелкого речного гравия.
Теперь известно, сколько надо цемента для приготовления 1 куба бетона. При расчете количества строительных материалов, главное помнить о том, что чем выше планируемая нагрузка, тем выше требуется марка цемента.
Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.
16 октября 2015
Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.
12 октября 2015
У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.
20 октября 2015
Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.
16 октября 2015
Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.
12 октября 2015
У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.
Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.
23 сентября 2015
Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?
Copyright 2014–2017, moifundament.ru
- работы с фундаментом
- Армирование
- Защита
- Инструменты
- Монтаж
- Отделка
- Раствор
- Расчет
- Ремонт
- Устройство
- Виды фундамента
- Ленточный
- Свайный
- Столбчатый
- Плитный
- Другое
- О сайте
- Вопросы эксперту
- Редакция
- Контакты
Информация по назначению калькулятора
Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.
Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.
Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.
Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.
Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Онлайн калькулятор расчета и подбора составов тяжелых бетонов на цементном вяжущем
с применением крупного и мелкого заполнителей. С учетом пластифицирующих добавок, метода уплотнения и
подвижности бетонной смеси. Расчет примерный, и может отличаться от реального, в зависимости от
применяемых материалов, их влажности и других характеристик. Для более точного определения пропорций
необходимо производить пробный замес.
Примеры расчётов
Расчёт прочности одного элемента позволяет определить, сколько, в общем, понадобится свай для фундамента. В качестве константы возьмём расстояние между столбами в два метра. Мало того, согласно современным архитектурным веяниям опоры должны иметь общий ростверк.
Пример один
Диаметр одного металлического болта 30 сантиметров. Расчётная масса здания сто тонн. В формуле расчёта свайного фундамента особую роль играет несущая способность грунта. Возьмём чаще всего встречающийся показатель в четыре килограмма на сантиметр квадратный.
(πd2/4)*R
Уточним значения всех переменных:
- π — неизменная величина, бесконечное число, которое для простоты математических исчислений принято обозначать как 3,14.
- d — диаметр металлического болта (30 см).
- R — радиус
Fсв=(πd2/4)·R =707,7·4=2826 кг.
Именно такой вес, в данном грунте сможет выдержать одна свая фундамента. Исходя из этих данных — продолжим расчёт.
Общий вес здания ровно 100 тонн. Эта цифра была взята для простоты исчислений. Перед тем как провести дальнейший расчёт свайного фундамента необходимо привести показатели к одной метрической системе. Переведём тонны в килограммы и получим значение N (количество опор).
N= 100000/2826=35,4.
Пример два
Чтобы понять алгоритм расчёта свайного фундамента закрепим материал и немного изменим базовые показатели. Расширим основание до 50 сантиметров. Это позволит увеличить практичность всей конструкции. Остальные показатели оставим без изменений.
Fсв=1962,5·4=7850 кг
Проведём расчёт свайного фундамента и получим 13 опор. Как видите, расширение основания позволяет значительно сэкономить на количестве свай, добившись хороших показателей устойчивости конструкции.
Пример три
Расчет свайного фундамента, пример которого вы увидите далее, может использоваться как для легких дачных домов, таки для массивных коттеджей, просто в первом случае используются стандартные винтовые сваи, в то время как при постройке коттеджей нужно будет использовать массивные буронабивные сваи, которые могут выдерживать достаточно серьезные нагрузки.
Для упрощения в примере расчет свайного фундамента осуществляется по винтовым опорам. Стоит отметить, что для таких свай небольшого размера в процессе проведения расчетов не берется в учет бокового трения, которое определяется при возведении тяжелых зданий, которые оказывают на сваи значительное воздействие.
https://www.youtube.com/watch?v=nBUrY5t7pzg
В данном случае будет рассматриваться детальный расчет общего количества свай, а также шага их установки для одноэтажного дома, размер которого составляет 7х7 м:
- Изначально определяется общая масса расходных материалов. Предположим, что общий вес крыши, бруса и облицовки будет составлять 27526 кг с учетом снеговой нагрузки;
- Размер полезной нагрузки составляет 7х7х150=7350;
- Величина снеговой нагрузки составляет 7х7х180=8820;
- Таким образом, приблизительная масса нагрузки на фундамент будет составлять 27526 7350 8820=43696 кг;
- Теперь полученный вес нужно будет умножить на коэффициент надежности 43696х1.1=48065.6 кг;
- Допустим, предусматривается установка винтовых опор, размер которых составляет 86х250х2500. Для того чтобы рассчитать их количество, нужно будет полученную сумму общей нагрузки распределить на ту нагрузку, которая прилагается на каждую сваю. 48065.6/2000=24.03, округляем полученное количество до 24, и получаем точное число нужного нам количества свай;
- Для того чтобы установить 24 опоры, нужно будет использовать шаг установки 1.2 метра. Для формирования половых лаг нужно будет использовать еще две дополнительные сваи, которые уже будут располагаться непосредственно внутри дома.
Пояснения к вычислительным действиям
Представленный калькулятор осуществляет расчеты на базе линейных габаритов основания, то есть предполагается ввод общей протяженности, ширины железобетонной полосы и толщины укладываемого слоя. Перечисленные параметры должны вводиться в программу.
Для оснований, закладывающихся на небольшую глубину, обычно насыпается слой сухой смеси толщиной 7-10 см. Если возводится массивный фундамент, то этот показатель, как правило, увеличивается до 15-20 см. Толщина укладываемой смеси должна измеряться только в утрамбованном виде. Плотность насыпного слоя до его прессования гораздо меньше. Данное обстоятельство учитывается представленной программой расчетов для определения количества приобретаемой смеси. Ответ выводится как в тоннах, так и в кубических метрах.
Что касается состава песчано-гравийных смесей, предназначенных для проведения строительных работ, то он регламентируется пунктами ГОСТ 23735-2014. В данном стандарте также отражены дополнительные сведения о прослойке.
Экономьте время: отборные статьи каждую неделю по почте
