Расчет ленточного фундамента

Ассортимент металлопродукции

Классы арматурной стали Для железобетонных конструкций используют арматуру:

• горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
• термически и механически упроченную с периодическим профилем, 6–40 мм;
• холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

• При высоте до 60 см — 6 мм.
• От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).

Расчёт нагрузки на столбчатый фундамент

Определение нагрузки на фундамент столбчатого типа, осуществляется по одной формуле. Здесь надо учитывать, что воздействие здания будет распределяться между всеми существующими опорами. Требуется умножить площадь сечения столба (Sс) на высоту (H).

Результатом вычисления станет получение объёма, который следует перемножить с плотностью материала, используемого для возведения фундамента (q)и общим числом столбиков, заглубляемых в почву.

• Вычисления будут проводиться по следующей формуле: Pфc= Sс× H× q×N.
• Определить суммарное сечение, можно по следующей формуле: Sсо= Sс × N.

Вычислить величину нагрузки на сваи, можно разделив массу дома на его опорную площадь, что будет выглядеть следующим образом: P/Sсо.

Инструкция для калькулятора расчета плитного фундамента

Укажите необходимый масштаб чертежей.

Заполните размеры в миллиметрах:

X – Ширина фундамента определяется шириной Вашего дома, с учетом несущей способности грунта.

Y – Длина фундамента, как и предыдущий параметр зависит от габаритов дома.

H – Высота поперечного сечения (т.е. толщина плиты) выбирается с учетом характера грунта, глубины закладки и нагрузок действующих на основание во время эксплуатации. Значение H принимается в пределах 150-400 мм (рекомендуемое – 250 мм).

Плитный фундамент предполагает подготовку основания – рытье котлована глубиной примерно до 500 мм (для кирпичных сооружений, для более легких построек меньше) с последующей подсыпкой песка – слоем около 300 мм и щебня ≈200 мм. Материалы для обустройства гравийно-песчаной подушки необходимо учитывать дополнительно. Объём работ по рытью траншеи или котлована Вы можете оценить при помощи нашего калькулятора. Поверх песчаной подсыпки обязательно нужно устроить гидроизоляцию, поскольку без нее вода из бетонного раствора уйдет в песок, что значительно снизит прочность плиты.

Параметры арматуры:

Z – Длина ячейки, т.е. расстояние между продольными рядами арматуры. В железобетонных и плитах согласно СП 63.13330.2012 «Бетонные и железобетонные конструкции» (Актуализированная редакция СНиП 52-01-2003) величина Z выбирается порядка 200 мм – при высоте поперечного сечения H <= 150 мм, при значении H > 150 мм – Z ≈ 400 мм.

W – Ширина ячейки между поперечными рядами принимается – от 75 до 400 мм.

R – Число рядов арматуры. Классическая схема армирования предполагает установку двух рядов арматуры, при этом нижний ряд арматуры работает на растяжение, верхний – на сжатие. Полезные рекомендации касаемо расчета армирования можно почерпнуть из СП 63.13330.2012.

Вес 1 м арматуры зависит от ее диаметра. Примерный вес одного метра популярных диаметров железной арматуры приведен в таблице.

Параметры опалубки:

Доска в толщину для сборки опалубки принимается от 25 мм до 50 мм.

Доска в длину. Этот параметр обычно выбирается порядка 4000-6000 мм, в зависимости от выгодности цены на доску для опалубки.

Доска в ширину. Для изготовления опалубки используют обрезную доску шириной 100-200 мм.

Важно покрыть собранную опалубку изнутри полиэтиленовой пленкой, это исключит протечку бетона и даст возможность повторно использовать доски в строительных целях. Параметры состава бетона:. Параметры состава бетона:

Параметры состава бетона:

Масса мешка, кг – здесь введите, сколько весит 1 мешок цемента в килограммах.

Пропорции бетона по массе. Ориентировочное соотношение компонентов для бетонной смеси – на 1 часть цемента берется 2-3 части песка, щебень – 4-5 частей, вода — 1/2 части (смесь должна быть пластичной и не слишком жидкой). Однако в зависимости от требуемой марки бетона, используемой марки цемента, характеристик песка, щебня, использование пластификаторов или добавок пропорции могут меняться. Типовые нормы расхода цемента для приготовления бетонов сборных и монолитных бетонных, железобетонных изделий и конструкций регламентированы СНиП 5.01.23-83.

Впишите цены на строительные материалы: цемент (за мешок), песок (за 1 тонну), доску (за 1 кубический метр) и арматуру (за 1 тонну).

Нажмите «Рассчитать».

Данный строительный онлайн калькулятор сделает расчет следующих параметров:

• площадь монолитной фундаментной плиты;
• необходимый объем бетона для заливки такого типа основания;
• площадь опалубки (т.е. площадь боковых поверхностей);
• нужное количество пиломатериалов для опалубки и их цену;
• сколько нужно мешков цемента, тонн песка и щебня на возведение плитного фундамента и стоимость этих составляющих бетона для заливки;
• также будет сделан расчет требуемого количества горизонтальных и вертикальных рядов арматуры, ее длину, вес и стоимость арматуры для фундаментной плит.

Обратите внимание, если высота плиты не кратна высоте доски, то количество досок рассчитывается с учетом перекрытия всей высоты плиты. Итоговая цена возведения плитного фундамента даст представление об уровне материальных инвестиций в основу Вашего дома и позволит принять обдуманное решение о целесообразности такого типа фундамента. Также, Вы можете выбрать оптимальное для Вас решение, просчитав параметры других видов фундамента при помощи наших калькуляторов

Также, Вы можете выбрать оптимальное для Вас решение, просчитав параметры других видов фундамента при помощи наших калькуляторов.

Виды фундаментов для дома

Столбчатый

Такой фундамент размещается в точках, где на грунт передаются наибольшие усилия нагрузки от строения. При этом, столбы из бетона или кирпича закапываются глубже, чем промерзает почва. Это защитит ваш фундамент от деформации при морозном пучении грунтов.

Ленточный

Выделяют два вида ленточного фундамента: мелкозаглубленный (МЗЛФ) и полнозаглубленный.

Полнозаглублённый – позволяет построить дом любого размера.

• Плюсы: простой и надёжный.
• Минусы: требуется большой объем материала, так как необходимо заглубление ниже уровня промерзания.

Мелкозаглублённый – монолитное сооружение в форме ленты.

• Плюсы: экономия материалов, небольшой объем работ, подходит при высоком уровне грунтовых вод.
• Минусы: необходимо строго соблюдать методику исполнения.

Свайный

Существуют винтовые и буронабивные свайные фундаменты.

Винтовые сваи работают так: металлические сваи с лопастями закручиваются в почву, как винт и уже на сваях возводится строение. Этот вариант самый быстровозводимый. Специалисты выполняют такой фундамент за 1 – 2 дня. Буронабивные сваи устанавливаются следующим образом: бурится отверстие в земле, в него помещается каркас из арматуры, и заливается бетоном.

Плюсы:

• Меньше работы с землёй, по отношению к остальным видам фундаментов.
• Можно возвести массивный каменный дом на слабых верхних грунтах.

Минусы:

• Винтовые сваи возможно использовать только на определенного рода грунтах.
• Буронабивная свая непроста исполнении, в случае, если почва, в которой бурят отверстия, осыпается.

Подробнее о фундаменте на винтовых сваях мы рассказывали в предыдущей статье.

Плитный

Плитные фундаменты – часто выполняемые и надёжные разновидности фундаментов.

Плюсы: располагается неглубоко, надежная конструкция.

Минусы: большой расход материалов.

По глубине исполнения фундаменты разделяются на:

• Мелкозаглублённые (их строят там, где не бывает сил морозного пучения);
• Глубокозаглублённые (сооружаются ниже уровня промерзания грунта, это позволяет защититься от морозного пучения).

Также плитные фундаменты делятся по способу исполнения на:

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

• пространственный каркас из арматуры сооружается в двух уровнях;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
• обвязка выполняется отожженной проволокой в каждой точке соединения.

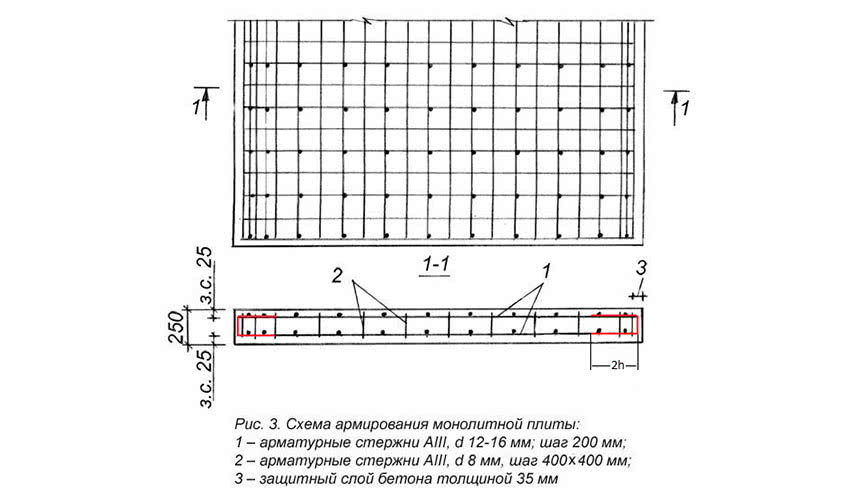

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

1. Определите количество горизонтальных прутков в каждом ярусе.
2. Вычислите общий метраж арматурных стержней, формирующих ячейки.
3. Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Рассмотрим примеры

Пример расчета веса здания

Рис. 1. Расчет сопротивление грунтов и их виды.

На рис. 2 приведены приблизительные параметры веса элементо жилого дома, которые помогут вам произвести правильный расчет. Более точные цифры приведены в справочникам по строительным нормам и правилам.

В качестве примера возьмем двухэтажный жилой дом без подвала, размеры основания которого 12х12 м.

Сначала определяется общий вес здания — складывается вес крыши, коробки здания, мебели, цоколя и фундамента.

Высчитывается вес крыши. Он зависит от веса стропил, перекрытий и каркаса крыши, веса кровли и ветровой и снеговой нагрузки. Последние параметры можно выяснить в районных строительных организациях или установить по СниПу «Нагрузки и воздействия».

Допустим, что крыша деревянная, покрытая металлочерепицей, а снеговая и ветровая нагрузка незначительные: 3000+800+2000=5800 кг.

Определятся вес коробки здания. Он рассчитывается из веса самой коробки дома, капитальных стен, основных перекрытий и перегородок.

Рис. 2. Примерный вес конструкций жилого здания.

На строительство двухэтажного дома заданной площади потребуется приблизительно 15000 шт. лицевого кирпича (весом каждого блока в 4 кг) и ракушечник (каждый блок есит 15 кг): 15000*4+2500*15 = 60000+80700=140700 кг.

Для возведения капитальных стен, перегородок и некратностей используется красный кирпич, 1 блок которого весит 3,8 кг: 12000*3,8 кг=45000 кг.

Перекрытия возводят из круглопустотных железобетонных плит. Вес одной плиты 6х1,2 м составляет 200 кг: 34*2200=74800 кг.

Необходимо обязательно учитывать вес раствора для кладки кирпича и ракушечника, стяжку, черновую отделку штукатуркой. Все это будет приблизительно весить 63000 кг.

Общий вес оборудования, обеспечивающего дом, и мебели определяется в 5000 кг.

При суммировании всех этих параметров общий вес коробки здания составляет 329 100 кг.

Определяется вес цоколя и фундамента. Для строительства цоколя используется кирпич, весом каждого блока в 3,8 кг, а для фундамента берутся бетонные блоки, каждый весом в 1600 кг: 6500*3,8+40*1600=24700+64000=88700 кг.

Также необходимо учесть вес заливки бетонной стяжки, раствора для кирпичной кладки и монтажа блоков и железной арматуры. В сумме получается цифра в 106080 кг.

При суммировании веса всех элементов дома получается общий вес здания в 440980 кг. То есть на грунт будет давить 441 тонна.

Пример расчета запаса прочности

Сначала необходимо высчитать площадь опирания дома на грунт. Для этого берется ширина блоков, из которых будет монтироваться фундамент (например, 50 см), и умножается на периметр фундамента. В данном примере эта цифра будет равна 4800 см: 4800*50= 240000 см2.

Допустим, что вид грунта, на который будет опираться здание, — пластинчатая глина, способная нагрузку в 2 кг на 1 см2.

Высчитаем вес, который может выдержать грунт под зданием. Для этого умножим площадь опирания дома на рассчитанную нагрузку на грунт: 240000*2=480000 кг/см2.

Теперь можно высчитать запас прочности. Для этого из расчетной нагрузки на почву вычтем общий вес здания:

480000-440989=39011 кг.

То есть при ширине фундамента в 50 см запас прочности составляет 39 тонн. Этого вполне достаточно для того, чтобы построить достаточно большой капитальный жилой дом.

Для легких зданий такие запасы прочности не нужны. Поэтому их фундаменты возводятся не из блоков, а используют ленточную конструкцию, ширина которой обычно равна ширине бетонного блока — 40-50 см. Но если почва на участке суглинистая, а уровень грунтовых вод очень высокий, то придется возводить монолитную плиту или плавающий фундамент. Он поможет решить проблемы с неравномерным пучением почвы. Но в данном случае расчет запаса прочности грунта все равно необходим.

https://youtube.com/watch?v=Mzrj-h365C8

Если расчет и под дом проведены правильно и все нюансы учтены, здание простоит долго и никаких проблем с ним не возникнет.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Бетон-самомес: блиц ответы на самые популярные вопросы пользователей FORUMHОUSE

1. Что сначала засыпать в бетономешалку: цемент, щебень и песок, а потом добавлять воду или, в первую очередь лить воду?

Texet777

Мне кажется, что компоненты в бетономешалке надо мешать на сухую и только потом заливать воду. Так можно?

Rezus1000

А вы попробуйте! При такой последовательности смесь получится комками и продолжительность замеса сильно увеличивается. Если начинать с воды, то всё происходит проще и быстрее.

Липоня

Точно! Если засыпать сухую смесь в сырую грушу после первого замеса, то она прилипнет к стенкам и водой потом не размоется. Приходится отковыривать её лопатой.

Запомните! Не сыпьте первым цемент в мокрый от предыдущего замеса барабан.БОРИС С

Сначала лейте воду, потом добавьте щебень, цемент и песок. Смотрите, что происходит: вода смывает с щебня пыль и грязь. Цемент затем дробится и перемешивается щебнем с водой в однородную кашицу. Далее все перемешивается уже с песком. При таком способе замешивания ингредиентов не образуются комки и непромесы. Только песок не весь сразу добавляйте, а небольшими порциями и следите, чтобы предыдущая порция хорошо перемешалась.

2. Сколько бетона выдаст за раз бетономешалка?

Сергей М81

У меня бетоносмеситель на 63 л. Сколько бетона он за раз смешает и сколько грузить компонентов в грушу?

Igel2126

Если у вас бетоносмеситель с обычной грушей, то у неё полезный объем менее половины. Даже 30 л мешать уже неудобно.

БОРИС С

В бетономешалке гравитационного типа, её полный объём разделите на 3. Если объём груши разделить пополам, то излишки бетона будут вываливаться из груши.

ВасЮлияУчастница FORUMHОUSE

Я вычитала в книжке «Памятку бетонщика» за 1955 год такие рекомендации: “Цемент дозируйте по весу, а остальные части по объёму”. На 1 куб бетона уйдёт:

• 250 кг цемента;
• 160 л воды;
• 400 л песка;
• 880 л гравия.

Выход бетона- 65-70% от полезной, а не от полной ёмкости барабана. Отсюда, выход бетона 0,66-0,67. Т.е. со 120-ти литрового бетоносмесителя, при полезной ёмкости груши 85 л, получим 56 л, а на практике, где-то 40-45 л бетона.

3. Штыковать или вибрировать бетон?

7profy

Штыковать бетон – бесполезное занятие. К лил столбы и думал обойтись подручными средствами. Прицепил к перфоратору прут и включил ударный режим. Тольку никакого. Поштыковал, чуть лучше, но, всё не то. Пошел и купил самый дешевый глубинный вибратор. Залил бетон в яму, включил инструмент и бетон разом ушел вниз и заполнил весь объём. Рекомендую!

Serj

Расчёт композитной арматуры

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям. Расчет арматуры с их помощью занимает буквально пару минут.

Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.

ВАЖНО! Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации. Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов

Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Расчет

Разберем как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250), на подготовку класса B7,5. Толщину плиты возьмем 25 см.

• Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
• Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
• Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 – 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
• Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
• Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
• Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³
• Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²
• Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Статья по теме: Фундамент для беседки

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для болея тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса толщину необходимо брать 25-30 см. Для легких сооружений, например гаражей, беседок достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Стоимость арматуры

Арматуру можно купить в строительных магазинах. Ее количество рассчитывается в погонных метрах. Поэтому для того чтобы узнать, сколько потребуется метров и высчитать окончательную цену, необходима таблица веса проката. Далее высчитываем по формуле: (число металлически стрежней в п. м.) и умножить на (вес 1п.м. стержней для соответствующего диаметра) умножить на (стоимость 1 т прутов)/1000.

Вес арматуры в зависимости от сечения можно посмотреть в таблице:

Большим спросом пользуется арматура, диаметр которой составляет 12 мм и имеет рифленую или гладкую поверхность. Она может реализовываться в прутках и бухтах.

Приблизительную цену диаметром 12 мм за 1м можно посмотреть в таблице:

Армировать ленточное основание совсем не трудно, хотя это достаточно энергозатратный и требующий вложения финансов процесс. Но экономия не имеет смысла. Правильно выбрав арматуру и рассчитав ее количество, можно укрепить фундамент, при этом продлив срок эксплуатации всей постройки.

Пример самостоятельного расчета ленточного фундамента есть возможность посмотреть в видео:

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Расчёт армирования плитного основания

Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении — две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.

Плитный фундамент Источник keysdom.ru

Расчет плиты выполняют по Своду Правил 50-101-2004 и «Руководству по проектированию плитных фундаментов». Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.

Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.

Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.

Армирование плитного фундамента Источник stankotec.ru

Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.

Ленточный фундамент

Похожие записи:

Маркировка и классификация сталей Чем можно заменить фартук на кухне Строим дом из газобетона своими руками Хороший вопрос: из какого материала лучше строить загородный дом Как выбрать лучший шуруповерт на аккумуляторе: характеристики, плюсы, минусы, цены в рейтинге 2021 (топ 8) Подключение скважинного насоса: схемы с автоматикой, с реле и без вспомогательного оборудования
