Схема и ремонт контроллера светодиодной люстры

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

https://youtube.com/watch?v=9xZr6AE_enU

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

https://youtube.com/watch?v=LeCUJzeVxw4

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
направьте ПДУ на люстру;
нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Белый свет тоже может быть разным

Имеют светодиодные люстры для дома и еще одну особенность — яркость свечения может регулироваться в широких пределах. Эта возможность реализуется на базе ламп накаливания, для чего используются специальные устройства — диммеры.

Они понижают/повышают напряжение, от которого зависит уровень свечения ламп. Чтобы изменить яркость света при помощи диммера, надо подойти к нему (обычно встроен в выключатель) и покрутить рукоятку. С люминесцентными или галогенными лампами даже такой «фокус» не проходит, они не могут работать при пониженном напряжении.

Некоторые светодиодные люстры для дома с пультом управления могут изменять еще и цвет

Светодиоды меняют уровень свечения в широком диапазоне и реализовываться эта функция может дистанционно — с пульта управления. Изменять количество света можно как у белых, так и у цветных кристаллов. Эта функция может быть очень удобна в детских и спальнях — можно не выключать свет, а лишь приглушить до приемлемых величин.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Схема контроллера светодиодной люстры, разбитая на части для легкого понимания

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Подключение светодиодной люстры с пультом управления – советы по монтажу

Многие люди, выполняя ремонт в своей квартире и проводя отделку, стремятся заменить старенькие люстры на современное светодиодное осветительное оборудование. Установка светодиодной люстры осуществляется на специальную крестовину. Если вы имеете дело с бетонным подоконником, крестовина может быть закреплена посредством дюбель-гвоздей. При этом предварительно вы должны с помощью перфоратора проделать отверстия необходимого диаметра в определенном месте.

В спальне

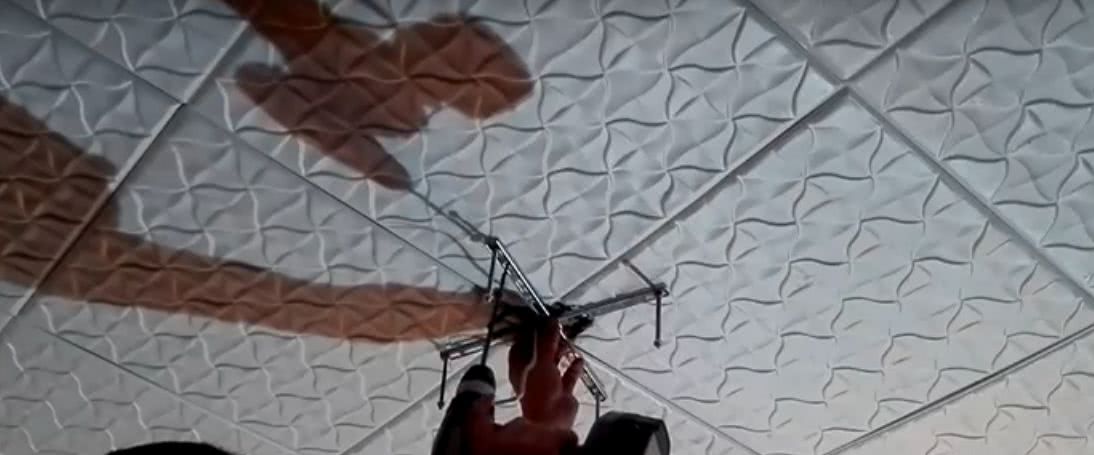

При наличии деревянного потолка все довольно легко. Понадобится прикрепить крестовину к потолочной поверхности с помощью саморезов. Если вы располагаете гипсокартонным потолком, желательно изначально предусмотреть установку светодиодной люстры и в точках крепления подготовить металлический профиль. В этом случае такая крестовина может быть прикручена с помощью саморезов по металлу непосредственно к профилю через гипсокартон.

Когда вы закрепили крестовину на потолке, можно приступать к подключению светодиодной люстры. Сначала надо:

распаковать все компоненты;
убедиться в их целостности, комплектации;
детально изучить каждый пункт инструкции.

	Потолочная светодиодная люстра с пультом управления закрепляется на крестовине при помощи четырех монтажных болтов, для чего ее необходимо вплотную поджать к потолку.

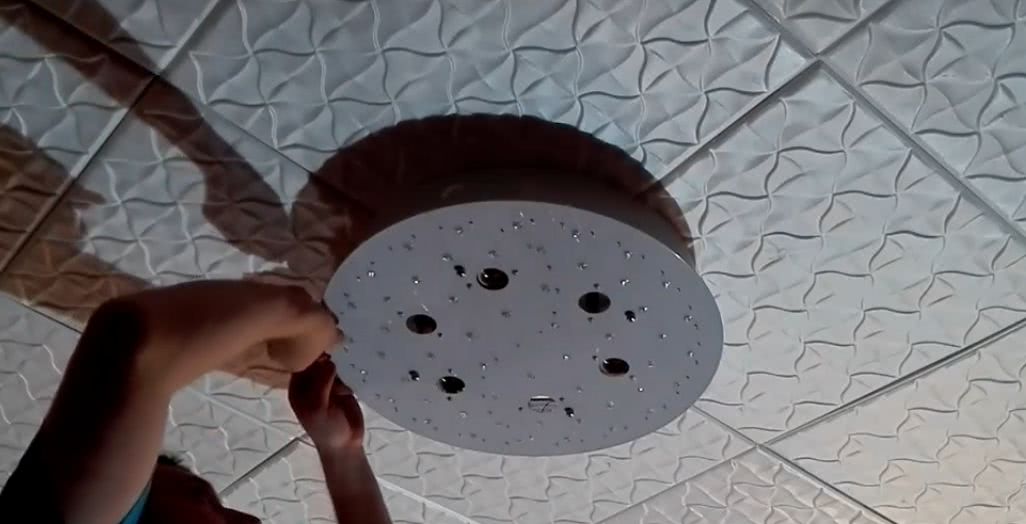

	Поднимите LED-люстру к потолочной поверхности, подключите ее к электрической сети, качественно изолируйте оголенные контакты в точках соединения. Напряжение в сети следует отключить, чтобы вас не ударило током.

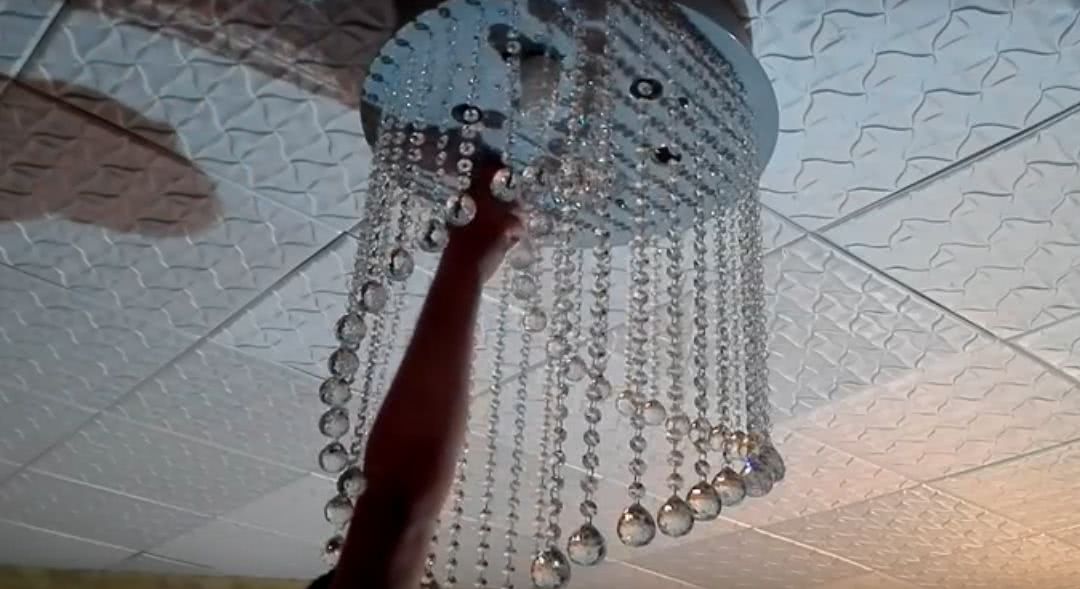

	Вкручиваем дополнительные элементы (рюшки) и светодиодные лампочки для люстры и выполняем проверку работоспособности светотехники. Проверка всех режимов осуществляется посредством пульта.

Если все режимы функционируют, можно начинать заключительную стадию установки LED-люстры. Речь идет о сборке украшающих компонентов. Вначале установки светодиодной люстры на потолок вы должны избавиться от защитной пленки на зеркальном основании. Далее, строго следуя инструкции, понадобится осуществить установку каждого украшающего компонента. Вы должны их навешивать пошагово.

Эти работы требуют аккуратного подхода, поскольку существует риск повреждения стеклянных украшений. После закрепления всех компонентов на собственных местах понадобится чистой тряпочкой протереть основание от пыли и отпечатков, появившихся в процессе сборки. На этом установка LED-люстры завершена.

Дизайнерское изделие

Устройство

Любой осветительный прибор состоит из трех деталей:

корпус;
патрон (1 и больше);
плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

галогенные лампы с напряжением питания 12 В;
лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
Групп источников света.
Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

2 провода для подключения к сети;
5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

блока питания;
приёмника сигнала со встроенной антенной;
логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

A,B – управляют отдельными лампами или режимами работы светильника;
С – включает свет полностью;
D – отключает свет полностью.

Пульт ДУ

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

в пространство в потолке возле места подвеса светильника;
в защитный кожух или корпус люстры;
в монтажной коробке, к которой подключаются лампы;
внутри гипсокартонной стены;
вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

мультиметр
пробник
изоляционную ленту
нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

https://youtube.com/watch?v=IKOsx014-a4

Процесс ремонта блока управления люстрой

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил питание через клеммы Ваго, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Рекомендую для удобства, чтобы не втыкать в розетку, подключить наше устройство не через Ваго, а через двухполюсный автомат, так удобнее его включать/выключать. Номинал – чем меньше, тем лучше.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

в холостом ходу: 12,9В,
включение одного реле: 12,2В,
включение двух реле: 11,7В,
включение трех реле: 10,5В.

Всё работает нормально!

Другие неисправности контроллеров люстр – ниже:

Крепление

В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.

Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.

Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.

Это интересно: Постоянно перегорают светодиодные лампы: причина

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один — нулевым. Таким образом, управление люстрой может осуществляться с помощью . После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Ремонт и схема контроллера для светодиодной люстры

В данной статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.

Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.

По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет.

Где в основном применяется это устройство и как оно работает, я очень подробно расписал в других моих статьях:

. Ремонт и схема светодиодного драйвера.

Всё, хватит вступления. Переходим непосредственно к теме статьи. Для начала рассмотрим,

Ремонт контроллера люстры с пультом

Проверка и возможные неисправности

Популярные неисправности

При использовании пульта не включается люстра

Люстра совсем не функционирует
