Продухи в цоколе: частного дома (деревянного и др.), в чем важность создания вентилируемого цокольного этажа, как сделать отдушины, для чего нужны вентиляционные решетки?

Особенности закладки отверстий для вентиляции

Вентиляцию для конкретного дома начинают рассчитывать во время проектирования строения. Чтобы для себя ответить на вопрос как сделать вентиляцию фундамента конкретного строения следует учесть ряд важных факторов. К ним следует отнести такие моменты:

расположение будущего сооружения;
насколько дом защищен рядом стоящими домами;
роза ветров.

Обычно чтобы организовать систему вентиляции в любом частном доме или бане достаточно предусмотреть наличие двух сквозных отверстий в фундаменте. Однако есть исключения из правил, и чтобы удостовериться в своем выборе, следует точно рассчитать их количество в зависимости от расположения будущего жилища. Для этого, на этапе проектирования отверстий нужно отталкиваться от известных строительных норм. Согласно им, отверстия в фундаменте для вентиляции должны иметь размер равный 1/400 от общей площади помещения подвала.

Диаметр таких отверстий напрямую зависит от площади периметра будущего частного строения. Идеальным считается отверстие в 25 см, но не всегда это выполнимо. В таком случае, его можно сделать меньше, но не рекомендуют закладывать отверстия с менее чем 11 см в диаметре. Лучше сделать такие отверстия немного больше, чем нужно. Это легко исправить при помощи специальных заглушек, которые надёжно защитят от сквозного потока воздуха.

Чтобы избежать образования воздушных карманов следует первое отверстие возле глухого угла расположить на расстоянии примерно 90-100 см. Если фундамент предусматривает наличие перекрытий, тогда в них тоже делаются подобные отверстия. Их следует закладывать четное количество и располагать в фундаменте по парам. Наружная сторона продух должна располагаться на расстоянии примерно от 10 до 15 сантиметров от уровня земляного покрова. Готовые отверстия не нужно закрывать, так как это препятствует нормальному воздушному потоку. Далее следует определиться, где же нужно их располагать.

Если же строящийся частный дом находится в углублении (низине), рядом находятся иные постройки или существует природные препятствия для движения воздуха, тогда их нужно устанавливать вдоль всего фундамента. Таким образом, обеспечивается наиболее эффективная вентиляция фундамента в частном доме. В холодное зимние время, хозяева, в силу своей неграмотности, стараются полностью закрыть эти отверстия каким-либо материалом, думая, что через них уходит все тепло. Это не стоит делать ни в коем случае. Поскольку тогда в подвале начинается накапливаться влага и вредный радон, которые просто отравляют жителей данного частного дома.

Именно поэтому следует стремиться, чтобы вентиляционная система в доме функционировала круглый год, особенно в зимнее время. Не нужно вредить своему здоровью и своему жилищу, сократить его срок эксплуатации достаточно легко, а восстанавливать очень трудно. А чтобы не было холодно, в первую очередь, перед морозами нужно заделать все имеющиеся щели и зазоры в доме.

Назначение продухов в фундаментах частных домов

Продухи или отдушины представляют собой отверстия небольшого размера, которые выполняются в различных конструктивных элементах здания, например, крыше или фундаменте.

Особенно серьезное значение приобретает правильное устройство продушин при возведении деревянных построек

Это тем более важно, если учесть, что здания из бревна или различных видов бруса считаются сегодня наиболее востребованными в частном домостроении

Продухи в фундаменте выступают обязательным элементом постройки в том случае, если речь идет о здании, конструкция которого предусматривает наличие подпольного пространства. Как правило, это относится к домам, при возведении которых используется ленточное основание фундамент и его разновидности – ленточно-свайная или ленточно-столбчатая. Назначение продухов в подобных сооружениях обусловлено необходимостью решения следующих задач:

Установление в подпольном пространстве оптимального уровня влажности путем проветривания, что необходимо, так как водяные пары практически всегда выделяются из грунта. Важнейшей целью устройства продухов является поддержание строительных конструкций в сухом состоянии, что гарантирует максимальный срок эксплуатации;
Удаление из подполья вредных веществ и газов, которые накапливаются внутри. Например, большинство специалистов придерживаются мнения о том, что из почвы в небольших количествах, но постоянно выделяется радон. При неэффективно работающей вентиляции концентрация этого вещества увеличивается, что приводит к негативному воздействию на здоровье обитателей дома;
Поддержание температуры в подполье на необходимом для эффективной эксплуатации уровне. Согласно действующему сегодня Своду правил, для этого требуется, чтобы температура в неотапливаемом подпольном пространстве была выше, чем снаружи, максимум, на 2 градуса.

В большинстве случаев устройство продушин выполняется в процессе строительства. Форма отдушин не имеет серьезного значения, поэтому наиболее часто применяются простые в исполнении круглые или прямоугольные конструктивные элементы. Оптимальным вариантом определения их размеров и количества выступает расчет на стадии разработки проекта постройки.

Как сделать продухи

Эксплуатация частного дома требует тщательного внимания. Например, очень важна вентиляция стен и подпола, ведь если её не будет, то полы могут сгнить буквально за несколько лет. Но что делать в холодное время — чем закрыть продухи в фундаменте на зиму, и можно ли это делать вообще

Эти вопросы важно раскрыть любому владельцу частного дома

Для начала необходимо понять, что такое продухи и для чего они нужны. Продух — это небольшое отверстие в фундаменте, выходящее на улицу и позволяющее воздуху циркулировать в подполе или цокольном этаже. Они могут быть выполнены в виде трубы, выходящей из подпола вверх на крышу. Суть трубы та же – организация циркуляции воздуха.

Проветривание подвала и подпола необходимо по нескольким причинам:

Во-первых, как бы хорошо не была сделана гидроизоляция бетонного фундамента, он всё равно набирает в себя влагу. Такова физическая особенность бетона. А от воды он начинает стремительно разрушаться, в результате дом может перекосить на один бок отчего он может просто рухнуть. Таким образом, постоянное проветривание — необходимость для подвального помещения.
Во-вторых, проветривание помогает удалить из подвала вредные испарения из почвы. Например, считается крайне опасным для здоровья дышать парами радона. Также нужно помнить что в спертом воздухе быстро развивается плесень и другие виды грибков, разрушающих бетон.
В-третьих, проветривание позволяет поддерживать в подполе рекомендуемую температуру – больше 0 градусов. Это необходимо для сохранности бетона и деревянных элементов пола.

Утеплять подвал, закрывая заглушку на продухе, нужно при снижении температуры воздуха на улице до -15°C. Иначе на стенах обязательно появится конденсат и затем просто корка льда. Но если дом посещается хозяевами только на выходные или вообще весной, то даже при низких температурах до -15, -25°C, продухи нужно оставлять приоткрытыми.

Чем закрыть отдушины в фундаменте на зиму каждый хозяин определяет самостоятельно. Сделать это можно любым теплоизолирующим материалом. Например, пенопластом или поролоном. Из них, кстати, очень удобно вырезать пробки для отдушин. Можно просто заткнуть продух старыми тряпками.

Можно купить в строительном магазине специальные заглушки для продуха необходимого диаметра. У них есть регулируемые клапаны и, установив их один раз, к данному вопросу можно будет не возвращаться.

В целом, особых правил закрытия отверстий для воздуха нет. Главное это сделать так, чтобы в него не попала вода. Если снег или тем более дождь может затечь в продух, то это грозит потопом. Поэтому нужно прокопать дренажную канавку отводящую воду от стены, где сделана вентиляция. Над отверстием желательно сделать щит, закрывающий его от дождя.

Существует способ строительства, при котором подпольные пространства не нуждаются в устройстве продухов. В таком случае, во-первых, необходима грамотная гидроизоляция бетонных блоков самого фундамента. Делается это с помощью современных гидроизолирующих материалов. Во-вторых, потребуется устройство песчаной подушки под полом у основания дома для отвода лишней воды. И в-третьих, совсем без вентиляции обойтись всё равно не получится, но её можно вывести на крышу с помощью пластиковых труб.

Теперь понятно, чем закрыть продухи в фундаменте. Правильнее будет заложить воздуховоды или продухи ещё на этапе проектирования дома. В ином случае, их всё равно придётся делать, но это будет гораздо дольше, труднее и дороже.

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют.

Установлены пластиковые трубы для отдушин в цоколе

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Опалубку сняли

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

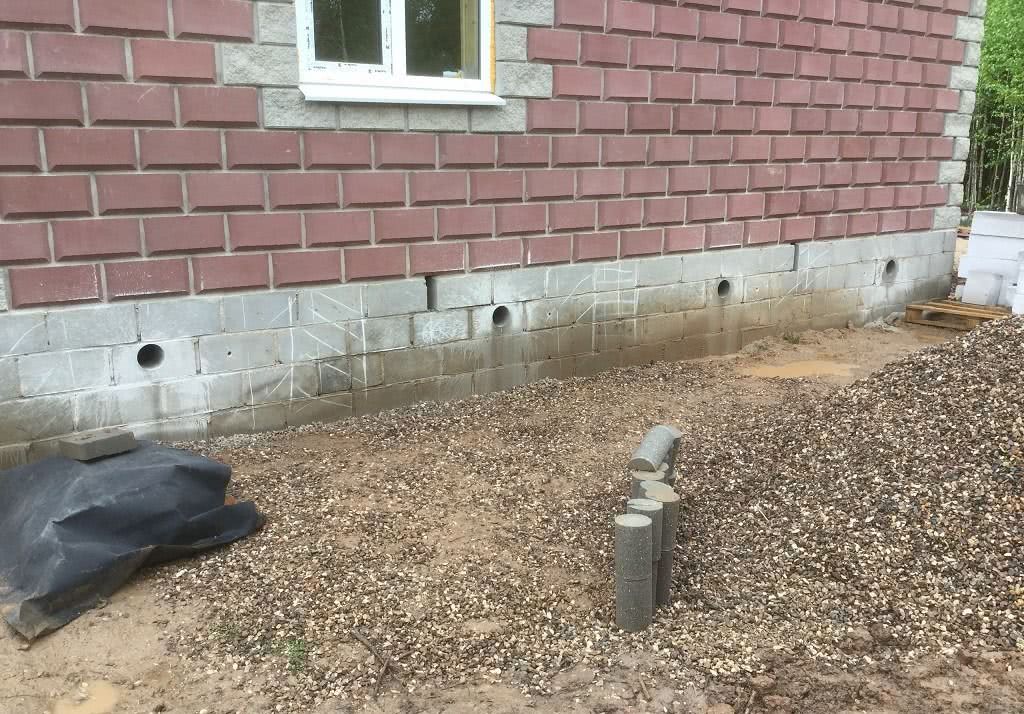

Так можно вставить трубу для отдушины в цоколь из блоков Пример формирования продуха в деревянном доме из бревна Продухи в кирпичном цоколе Закрыть решеткой с мелкой ячеей

Как сделать продухи в готовом фундаменте?

Расчет размеров и количества продухов производится на этапе проектирования здания, а вентиляционные отверстия формируют во время устройства верхней части фундамента. Но бывает так, что о них забывают и вспоминают тогда, когда основные работы по заливке фундамента закончены. Что делать в этом случаи, как сделать продухи в готовом фундаменте?

Есть несколько вариантов:

Прорезать или пробить вентиляционные отверстия нужных размеров, используя для этого специальный инструмент: болгарку или перфоратор, а может то и другое. Трудоемкость данной процедуры зависит от материала, из которого сделан фундамент. Если это кирпич, то проблем особых не будет, а если это армированный бетон, то придется изрядно повозиться. В таком случае забывчивость может превратиться в лишние материальные затраты. Цены на сверление таких отверстий колеблются в пределах 10-200руб за 1см глубины, в зависимости от трудности сверления.
Если это возможно, то устроить полы первого этажа по грунту. Это означает, что между землей и полом нет никакого пространства, что позволяет решить такую проблему без дополнительных затрат.

https://youtube.com/watch?v=dQJ-xp6R0Ic

Практически вся Европа практикует строительство индивидуального жилья без продухов, укладывая полы непосредственно на грунт. Такие полы не страдают недостатками, присущими для полов, которые необходимо вентилировать. Полы, уложенные непосредственно на грунт, способны выдерживать куда больше нагрузок, они не прогибаются, и из-за отсутствия подпольного пространства под полом не образуется влага, которая отрицательно воздействует на конструкции пола и стен.

Если о продухах забыли, то, может, стоит пересмотреть технологию укладки пола, и сэкономить на средствах, за счет понижения здания. Как вариант, можно засыпать подпольное пространство строительным мусором (кирпичным боем или отходами стройматериалов) вперемежку с песком и хорошо утрамбовать, после чего уложить пол и не делать никаких вентиляционных отверстий.

Минус подпола еще и в том, что в нем могут найти убежище некоторые грызуны или пресмыкающиеся. В таких пространствах, если в них очень тепло, могут размножаться многие виды насекомых, жучков и червячков, которые непременно окажутся внутри жилища.

Это может случиться тогда, когда по каким-либо причинам нарушается целостность подвального пространства, что повлечет за собой проникновенность под пол таких «зверей».

https://youtube.com/watch?v=YnY9_B6Fp9I

Правила организации

Основное правило организации продухов – рассчитать их еще на этапе проектирования

Потом, в процессе строительства важно проследить, чтобы все продухи заняли свои места, так как строители могут посчитать этот элемент архитектуры не очень важным и сэкономить на нем свои силы и время

Количество

Количество вентиляционных отверстий рассчитывается на основании СНиП 31-01-2003. В документе указано, что если подвал не имеет вытяжной вентиляции, в его наружных стенах, выходящих над поверхностью почвы, должны быть установлены продухи, общая площадь которых составляет не менее 1/400 пола подвала.

При этом площадь одного вентиляционного отверстия должна быть не меньше 0,05 м2.

Прямоугольные отверстия делают обычно в цокольных этажах, возведенных из кирпича. На бетонной ленте фундамента удобнее обустраивать круглые продухи, формируя их отрезком трубы.

И так, сначала выбираем форму и размер продухов, в зависимости от материала стен и варианта фиксации срезов отверстий. Допустим, в качестве гильзы, которая будет удерживать срез, выбрана пластиковая труба диаметром 110 мм. Площадь отверстия такой трубы равна 0,0095 м2. Если дом размером застройки, например, 6 на 9 метров, то подвал под всем зданием имеет площадь пола 54 м2.

Чтобы узнать, сколько должно быть в данном случае продухов, нужно 54 разделить на 400 (по СНИПу). Получится 0,135. Теперь эту цифру делим на площадь одного отверстия, получаем в ответе 14,2. Это и есть необходимо количество продухов.

Их должно быть четное количество, поэтому будем делать 14 отверстий. Если бы получилось нечетное число, его нужно было бы округлить в большую сторону.

Таким образом, можно посчитать количество продухов для любого подвала. Чем больше размер отверстий, тем меньше будет их количество.

Расположение

Так, 8 продухов устанавливается рядом с углами. Остальные распределяются с учетом равномерности.

В нашем случае, когда дом имеет стены протяженностью 6 и 9 метров, а остается распределить 6 продухов, целесообразно установить по 1 отверстию в коротких стенах, и по 2 в длинных.

Если дом большой, и подвал поделен на помещения, то в стенах, их разделяющих, желательно тоже установить продухи, с расчетом 1 отверстие на 2 погонных метра стены. Эти отверстия должны быть в 2-3 раза больше наружных продухов. Заменить их может один не закрываемый проем (дверной или оконный).

Высота продухов должна быть максимальной. От верхнего края вниз следует отступить 15 см, если цоколь низкий. 20 см, если он достаточно высокий. При обустройстве совсем низкого цоколя отступают 15 см, и делают приямок, который для укрепления бетонируется.

Желательно распределить продухи попарно, напротив друг друга. Расстояние между соседними отверстиями должно получиться 2-3 метра.

Форма и площадь отверстий

Данные параметры выбираются таким образом, чтобы было удобно выполнить работу. В бетонной конструкции лучше делать круглые отверстия, так как их можно оформить при помощи гильз из трубы. Размер выбирается по размеру труб.

Закрытие продухов, на время холодов

Не редко, хозяева строения, закрывают отдушины в фундаменте на зиму. Такая мера обоснована, если использование постройки, сезонное. То-беж, она не отапливается, во время холодов. Как правило, в таких случаях, вентиляционные отверстия закрывают полностью или частично.

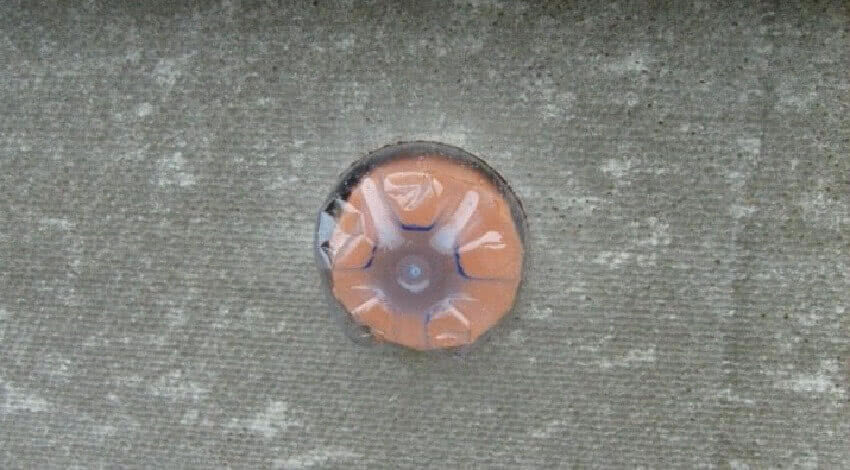

Закрытие продуха на зиму

Но, если жилое строение эксплуатируется постоянно, круглый год и хорошо протапливается, то закрывать продухи, не рекомендуется. При полном закрытие, вентиляционных отверстий, как показывает практика, в подполе здания, из-за разницы температур, образовывается конденсат. Он, как правило, провоцирует появление плесени и грибка. Разумеется, такой негатив, довольно плохо влияет на продолжительность, эксплуатационного периода, частного строения.

Виды полов

Устройство вентиляции деревянного пола

С точки зрения правильного инженерного подхода, устройство вентиляции полов в доме следует начать с определения требований, которые строительные нормы и правила (СНИП) предъявляют к таким системам. Опыт эксплуатации деревянных полов и расчеты показывают, что эффективный воздухообмен достигается при соблюдении следующих условий:

Отверстия делают на наветренной и подветренной сторонах. Знание розы ветров в регионе поможет сделать правильный выбор.
Отношение площади сечения продухов к общей площади подпола равно 1 к 400.
Отверстия располагают на высоте не ниже границы возможного поднятия уровня воды (обычно 15-20 см и более), чтобы избежать затопления весной. И не далее 0,9 м от углов, чтобы не было застоя воздуха.
Перепад высот между приточными и вытяжными отверстиями минимум 15 см (приточные располагают ниже вытяжных).
Наличие перегородок внутри подпола требует устройства в них дополнительных продухов.
Обеспечение эффективной тяги. Для ее усиления к продухам присоединяют короба из оцинкованной жести небольшого диаметра, поднимая их на достаточную высоту, либо сверлят дополнительные отверстия в цоколе.
Круглогодичная вентиляция. Зимой можно уменьшить эффективную площадь отверстий, немного прикрывая их, но закрывать их полностью недопустимо.

Выходные отверстия продухов оборудуют решетками, которые предотвращают возможность проникновения в пространство под домом разнообразной живности – мышей, крыс и других грызунов.

В домах на ленточных фундаментах применяют самую простую систему вентиляции, закладывая необходимое количество продухов при заливке основания. В качестве закладок используют деревянные бруски подходящего размера (обычно 10х10 см), обернутые полиэтиленовой пленкой, что позволяет легко извлечь их после застывания фундамента. Также можно использовать куски пластиковой трубы, на которую в дальнейшем легко подобрать дефлектор или решетку от грызунов. Такая схема подходит и для столбчатых фундаментов с ростверком из деревянных, металлических или бетонных балок.

В случае возведения дома на столбчатом фундаменте с монолитным ростверком или на бетонной плите в качестве основания, организовать такую вентиляцию не получится. Поэтому для обеспечения циркуляции воздуха используют другой способ. Он заключается в том, что в полу, по периметру помещения, делают продухи и устанавливают на них вентиляционные решетки, создавая тем самым приток и отток воздуха в пространство под полом. Делать отверстие под установку решетки рекомендуется в месте, где одна половица примыкает к другой – на стыке, тогда сохраняется достаточная прочность половиц. Еще более эффективно использование специальных щелевых плинтусов – объем воздухообмена через них примерно в 10-15 раз выше, чем через вентиляционные решетки.

Земляной пол

Сделать бетонирование и стяжку.

Утепление подпола в деревянном доме предусматривает установку пароизоляции. Она очень важна для деревянных конструкций. Служит для предотвращения попадания влаги. Хорошо находит применение в этом случае изоспан. Он очень популярен и состоит из двух слоев. Продаётся в рулонах. Длина составляет 16 метров.

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

На этапе строительства

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.

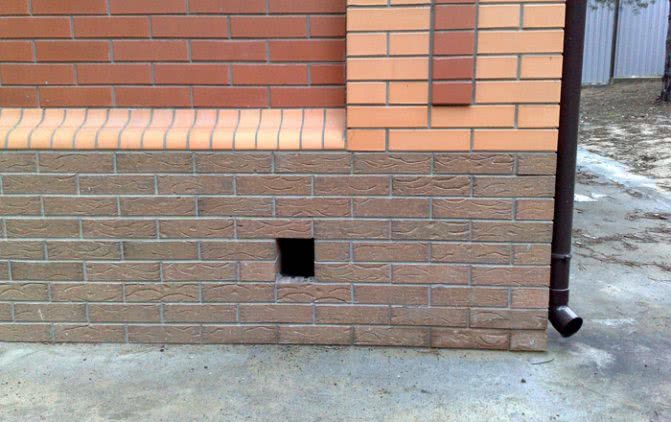

Как выглядят продухи в фундаменте

При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

В готовом фундаменте

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Самостоятельно эта операция выполняется в следующей последовательности работ:

подготовить бур с алмазным наконечником или алмазную коронку;
рассчитать места расположения арматурной сетки и постараться не попасть в нее;
в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

разметить места проемов;
выпилить бензопилой сквозные проемы;
вырубить и подтесать горизонтальную поверхность;
встроить в проемы короба из досок;
защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.

Расположение продухов

Схема расположения продухов

Строительные нормы и правила (СНиП) для обеспечения наиболее эффективной вентиляции и защиты от поступающего из грунта радона рекомендуют располагать вентиляционные отверстия не ниже 0,7 м от уровня грунта.Однако не всегда есть возможность ввиду конструктивных особенностей здания эти рекомендации соблюсти в полной мере. Поэтому следует руководствоваться практическими соображениями:

с целью предотвращения затопления подпольного пространства высота отдушина в ленточном фундаменте от уровня грунта должна быть расположена на высоте не менее затопляемого талой водой уровня (в большинстве регионов это не более 30 см);
для избегания попадания в отдушины мусора и пыли необходимо сделать их максимально высоко от уровня земли, насколько позволяет конструкция фундамента и уровень пола;

Если цоколь фундамента дома невысок и вентиляционные отверстия, если их выполнить в теле фундамента, окажутся излишне близко к земле, их можно сделать по обрезу фундамента, либо между первым и вторым венцами наружной стены.

Как закрыть трубы в туалете, но оставить к ним доступ. Как спрятать трубы в туалете с доступом

Как спрятать трубы в туалете

Интерьер современной туалетной комнаты должен нести в себе не только эстетическую составляющую, но и быть максимально комфортным.

Немаловажную роль играет способ прокладки канализационных труб. Мало кому нравятся открытые трубопроводы в туалете. Помимо внешнего вида, их чистка может доставлять немало хлопот.

Фото: туалет с трубами

Для предотвращения этого оптимальным решением будет скрытый монтаж.

В зависимости от требуемых показателей пропускной способности и технических норм, в туалетной комнате могут устанавливаться трубы следующих типов и размеров:

пластиковые из полипропилена. Рекомендуемый диаметр для подключения унитаза – 110 мм. При этом труба должна напрямую соединяться со стояком.

Для других сантехнических приборов (раковина, ванная и т.д.) диаметр подводящих труб не должен превышать диаметр выходного патрубка прибора. Традиционно это размер 50 мм.

чугунные трубы. В настоящее время практически не используются из-за плохих эксплуатационных показателей, высокой цены и сложности монтажа.

При замене чугунных труб на пластиковые следует учитывать, что толщина стенок чугунных намного превосходит пластиковые.

Фото: разводка труб в туалете, которую необходимо спрятать

Подбор должен проводиться согласно внутренним размерам трубы.По завершению выбора материала проводятся работы по монтажу канализационной магистрали.

В настоящее время существует 2 типа монтажа канализационных труб:

открытый . Вся площадь труб находится в зоне свободного доступа;
закрытый. Трубы скрываются с помощью специальных конструкций или методом штробирования.

Использование первого метода позволяет сэкономить пространство в туалете, так как в нем не будут присутствовать дополнительные конструкции.

При втором способе трубы не видны, что позволяет придать туалету более эстетический вид.

При закрытом монтаже труб необходимо придерживаться определенных правил, несоблюдение которых может привести к неприятным последствиям.

Важно! Особенностью скрытой установки канализационных труб является возможность проверки их состояния и проведения очистных и ремонтных работ. Перед решением вопроса — как спрятать трубы, нужно ознакомиться с правилами монтажа

Перед решением вопроса — как спрятать трубы, нужно ознакомиться с правилами монтажа.

Правила скрытого монтажа

в процессе проектирования конструкции необходимо учитывать месторасположение счетчиков воды и канализации. Обеспечить свободный доступ к этим приборам можно с помощью ревизионных люков или свободно снимающейся панели;
перед началом работ все трубы должны быть установлены согласно нормативам: иметь определенный угол наклона. соединительные стыки проверены на герметичность;
при монтаже обратных клапанов нужно обеспечить доступ к их конструкции для периодической чистки и проверке состояния;
во время установки срывающие конструктивные элементы трубы не должны подвергаться механическим воздействиям.

Соблюдение этих правил предотвратит непредвиденные проблемы по эксплуатации канализационной системы.

Как закрыть трубы в коробе

Закрытие труб с помощью дополнительных конструкций является самым распространенным способом. При этом можно выбрать несколько вариантов форм и дизайнерских решений.

Сколько стоит септик Тополь, и какие цены на установку его самых популярных модификаций. в статье: септик Тополь .

Монтаж водопровода из металлопластиковых труб станет намного проще после просмотра статьи .

Фальш-стенка

При относительно большой площади туалета самым оптимальным способом будет изготовление фальш-стены.

Она представляет собой сплошную конструкцию, размеры которой приближены к габаритам стены.

Фото фальш стенка:

Находясь на некотором расстоянии, необходимом для скрытия канализационных труб, ее монтаж делается впритык к потолку и полу.

В зависимости от используемых материалов внешней облицовки (пластик, гипсокартон, кафель), применяется технология и способ монтажа несущей конструкции.

Фото: монтаж фальш стены

Преимуществом такого сокрытия канализационных труб является вариативность форм.

Для оптимального распределения свободного пространства могут использоваться следующие виды фальш-стен:

Косая фальш-стенка

При небольших габаритах туалетной комнаты можно воспользоваться методом точечного скрытия труб. В частности – конструкции стояка.

Для этого все прилегающие к стене трубы закрываются не прямоугольными коробами или сплошной стеной, а конструкцией, расположенной к несущим стенам под острым углом.

Основные правила устройства вентиляции цоколя

Чтобы ваш дом был теплым и не поражался плесенью и грибком, все его конструкции должны проветриваться и не подвергаться воздействию влаги и застойной сырости. Только так можно гарантировать, что вам не придется проводить масштабную дорогостоящую реконструкцию (узнайте также как утеплить цоколь фундамента).

Требования к размерам и конфигурации отверстий

Строительные правила и нормы не регламентируют, какой должна быть форма окошек, поэтому все зависит от фантазии хозяев.

Но если вы делаете систему своими руками, то проще всего делать отверстия следующим образом:

Вкладыванием при заливке цоколя конструкции из четырех дощечек. Тогда у вас получатся окошки квадратной формы.
Но есть и более простой способ: берется пластиковая канализационная труба диаметром 110 мм, и от нее отрезается кусок, соответствующий толщине фундамента. В итоге получается идеально ровное отверстие круглой формы.
При укладке цоколя из кирпича окошки устраиваются в процессе кладки, а если конструкция возводится из фундаментных блоков – в них прорезаются или выбиваются отверстия. Для этого можно использовать специальные коронки по бетону.

Теперь о количестве отверстий – в подавляющем большинстве строений их недостаточно, поэтому вентиляция не может проходить должным образом. Например, в среднем доме площадью около 100 м 2 обычно делается 8 отверстий – по 2 с каждой стороны. А должно быть не менее 25 окошек диаметром 110 мм.

СНиП 2.08.01-89 «Жилые здания» регламентирует следующие условия: в наружных стенах подпольных систем, не имеющих принудительной системы вентиляции, и в наружных стенах цокольных этажей должны быть предусмотрены вентиляционные отверстия, площадь которых должна составлять 1/400 общей площади подполья.

Причем продухи должны быть расположены равномерно и размер каждого из них не должен составлять менее 0.05 м 2 . То есть, инструкция по расчету очень проста: площадь первого этажа делится на цифру 400, получившееся значение – общий размер всех продухов на наружных стенах в квадратных метрах.

Требования к расположению окошек в конструкции

Как отмечалось выше, строительные нормы регламентируют минимальную суммарную площадь продухов в наружных стенах дома.

В плане расположения можно выделить несколько основных факторов:

Окошки должны располагаться равномерно по всем стенам, то есть при площади в 100 м 2 квадратного дома на каждой стороне будет располагаться 6 отверстий диаметром 110 мм.

То есть, в среднем один продух на полтора метра цоколя. Такое расположение является максимально правильным и соответствует всем требованиям.

Еще один важный нюанс – окошки на противоположных стенах должны располагаться друг напротив друга. Это необходимо для наилучшего сквозняка и выветривания излишней влаги

Количество конечно немаловажно, но не забывайте и про правильное расположение.

Самая распространенная ошибка застройщиков – отсутствие отверстий во внутренних конструкциях ленточного фундамента. Даже если на наружных стенах все хорошо, воздух не будет циркулировать

В подполье будет много мертвых зон, сырость из которых может проникнуть в дом, а в дальнейшем может образоваться плесень и даже грибок.

Еще один важный вопрос – высота расположения продухов. Как таковых, конкретных требований на этот счет нет, но следует устраивать их на максимальном удалении от земли – в верхней части цоколя. Это гарантирует высокое качество проветривания, кроме того, зимой меньше вероятность занесения окошек снегом.

Итак, подытожим все вышесказанное: только достаточное количество отверстий, расположенных на одной линии в верхней части цоколя является гарантией качественной вентиляции.

Выводы

Устройство продушин в фундаменте частного дома является обязательным требованием при наличии ленточного основания и неотапливаемого подпольного пространства. Эффективное проветривание подпола необходимо для обеспечения долговечности постройки как в теплое, так и в холодное время года. Зимой допускается частичное закрытие некоторых продухов с целью снижения потерь тепла зданием. Для этого используются вентиляционные решетки с заслонками, различные подручные материалы, например, утеплители в виде пенопласта, пенополистирола или минеральной ваты. Однако, система вентиляции с использованием отдушин обязана работать и зимой, так как отсутствие эффективного проветривания приведет к крайне неприятным последствиям, более серьезным, чем увеличение расходов на отопление здания.

https://youtube.com/watch?v=4u_QhqY3-9I

В чем важность устройства продух в цоколе, как сделать вентиляцию при строительстве здания?
