Режим проветривания у пластикового окна: проблемы и их решения

Клапан приточной вентиляции для пластиковых окон: предназначение

Как только появляется возможность, наши сограждане с радостью меняют старые деревянные окна «с эффектом сквозняка» на металлопластиковые аналоги. Оно и понятно: воздушные камеры в рамах и створках, уплотнители по всему периметру и герметичные стеклопакеты гораздо лучше сберегают тепло и полностью изолируют квартиру от уличного шума.

Но радость вскоре сменяется недоумением. В жилище действительно стало тепло и тихо, но ощутимо выросла влажность и жильцов стали преследовать усталость и головная боль.

Ведь для нормальной жизнедеятельности людей необходимо, чтобы в помещении работала система вентиляции: она удаляет избыток водяного пара, нормализуя влажность, и поставляет снаружи свежий воздух, богатый кислородом.

А для нормальной работы вентиляции необходимо, чтобы функционировали и ее приточная часть, и вытяжная.

В домах советской постройки вытяжные каналы имеются, а вот приточных не делали – исходя из соображения, что уличный воздух будет просачиваться сквозь щели в окнах. Заменив щелястые деревянные окна на герметичные металлопластиковые, пользователь полностью парализует работу системы вентиляции: без приточки не может функционировать и вытяжка, так что и свежий воздух не поступает, и влажный отработанный не удаляется.

Попытка восстановить работу вентиляционной системы при помощи открывания форточки или окна в режиме проветривания удачным решением считаться не может: во-первых, эти меры предпринимаются периодически, соответственно, и вентиляция работает лишь изредка; во-вторых, воздух поступает бесконтрольно и почти всегда, особенно в ветреную погоду, с избытком, вследствие чего помещение сильно остывает.

Очевидно, что нужен какой-то постоянно действующий приточный канал, желательно с регулируемым сечением, через который воздух поступал бы беспрерывно и в строго необходимом объеме.

Важно также, чтобы этот канал не продувался сильными порывами ветра, и было бы вообще хорошо, если бы он самостоятельно закрывался, когда в работе вентиляции нет необходимости, то есть когда никого нет дома. Для всего этого и были разработаны приточные клапаны

Самые дешевые их разновидности предназначены для установки в наружную стену, но для этого в ней приходится пробивать отверстие, что потребует немало сил. Гораздо проще устанавливаются клапаны, созданные специально для пластиковых окон

Для всего этого и были разработаны приточные клапаны. Самые дешевые их разновидности предназначены для установки в наружную стену, но для этого в ней приходится пробивать отверстие, что потребует немало сил. Гораздо проще устанавливаются клапаны, созданные специально для пластиковых окон.

Установка вентиляционного приточного клапана для пластиковых окон – лишь одно из условий надлежащего функционирования вентсистемы. Необходимо также обеспечить беспрепятственное движение воздуха от него до вытяжных каналов, обычно расположенных на кухне и в санузле.

Если на пути воздушного потока имеются межкомнатные двери, их нижние края не должны доходить до пола на 20 мм.

Для чего нужна вентиляция в «глухой» комнате?

Наличие системы вентиляции в помещении без окна является обязательным. Этот вопрос ни в коем случае не должен ставиться под сомнение, поскольку нет других способов поддержания оптимального микроклимата и воздухообмена в “слепом” помещении.

Если хозяин дома думает, что без вентиляции ничего страшного не случится, то он должен быть готов к последствиям:

затхлый и застойный воздух в комнате;
появление влаги и, следовательно, плесени.

Наверное, не многим людям хочется сталкиваться с такими проблемами, поэтому вопрос “Делать или не делать вентиляцию?” сразу же отпадает. Однако, прежде чем начать установку системы, необходимо узнать больше о доступных способах вентиляции.

Особенности конструкций

В магазинах встречаются десятки различных моделей, но все они объединены одной конструкцией:

Воздухозаборник. Продукт располагается с внешней стороны на пластиковой раме. Предназначен для приема и передачи воздушного потока с улицы. Монтаж занимает минимум сил и проводится за несколько минут.
Чтобы осадки и пыль не просачивались внутрь помещения, сверху устанавливается специальный козырек.
Для поступления воздушного потока в помещение, используется телескопический канал. По внешнему виду этот элемент напоминает специальную трубку. Она монтируется в корпус окна при помощи фрезерования и устанавливается благодаря монтажной гильзе.
Поступающий воздух проходит через специальное отверстие и поступает во внутренний узел, который запускает его внутрь комнаты. Этот элемент состоит из форсунки, фильтра и регулятора. Установка осуществляется внутри помещения.

Разновидности приточных клапанов и их особенности

По принципу действия различают:

ручные;
автоматические.

Первый из вариантов имеет простую конструкцию. Оконный приточный клапан микропроветривания оснащён поворотной заслонкой, которую нужно самостоятельно регулировать. В этом заключается недостаток этого устройства, т. к. сложно обеспечить необходимую интенсивность воздухообмена, если количество человек в комнате постоянно меняется. Вытяжную щель при желании можно полностью закрыть.

Эта разновидность часто устанавливается на окна ПВХ в помещениях, где общая вентиляционная система недостаточно эффективна в любое время года. Причины могут быть разные: засор воздушных каналов, малая площадь сечения, ошибки при монтаже вентиляции, неправильное расположение отверстий и пр. В каждом из случаев проблема слабой циркуляции решается с помощью ручного клапана. Он может быть постоянно открыт.

Автоматический оконный клапан приточный оснащён датчиком, определяющим уровень влажности в комнате. Если значение этого параметра отличается от заданного в большую или меньшую сторону, то устройство, соответственно, включается для проветривания или закрывает вентиляционные отверстия. Недостатком такого исполнения клапана является высокая стоимость. Кроме того, подобные приборы не всегда можно полностью заблокировать на проветривание. Принцип установки на окно устройств обоих видов похож.

Выделяют ещё одну разновидность — ручка с клапаном. Этот узел устанавливается вместо стандартной ручки на окне. Часто подобные устройства дополнительно оснащаются фильтром, благодаря чему в квартиру проникает меньше пыли. При выборе клапана учитывают некоторые их особенности:

Пропускная способность или производительность. Чем выше значение этого параметра, тем сильнее будет циркуляция воздуха в комнате. Этот показатель всегда привязывается к перепаду давлений. При увеличении разницы между значениями этого параметра снаружи и внутри помещения усиливается разрежение воздуха, что влечёт за собой повышение тяги. В результате менее производительное устройство может функционировать наравне с более производительным аналогом.
Уровень шума. Необходимо проследить, чтобы после монтажа клапана звукоизоляционные свойства окна сохранились, т. к. ПВХ-конструкции хорошо подавляют шум. Среднее значение звукоизоляции составляет 35 дБ.
Наличие теплоразрыва. Рекомендуется рассматривать клапаны с пластиковой вставкой внутри. Она выполняет функцию теплового разрыва. В результате зимой выходящий на улицу тёплый воздух, содержащий влагу, не будет способствовать обледенению клапана.

Накладные

Устанавливаются между рамой и створкой. Подобные конструкции всегда на виду, для сравнения щелевые и фальцевые аналоги почти незаметны при взгляде на окно. Накладные устройства способствуют ухудшению тепло- и звукоизоляционных свойств оконного блока. Это обусловлено необходимостью удаления существенной части уплотнителя, т. к. подобные клапаны характеризуются большой длиной.

Для установки устройства на окно требуется произвести демонтаж створки. Её необходимо подгонять под конструкцию клапана. С этой же целью модифицируют оконную раму. Единственным преимуществом устройства является высокая производительность — 100 м³/ч. Однако из-за нарушения звукоизоляционных свойств рекомендуется устанавливать подобные приборы в производственных помещениях, складах.

Фальцевые

Это наиболее простой вариант. Устройство этого вида стоит дешевле аналогов. Чтобы его установить, не придётся производить демонтаж окна. Ещё одним преимуществом является неприметное расположение. Заметить такой клапан невооружённым взглядом вряд ли удастся. Однако фальцевый проём способствует снижению звукоизоляционных свойств оконного блока, хоть и в меньшей мере, чем накладной.

Кроме того, он характеризуется низким уровнем эффективности по сравнению с аналогами (5 м³/ч). Придётся дополнительно проветривать комнату. Можно установить несколько таких клапанов в помещении, что поспособствует снижению тепло- и звукоизоляционных свойств окна.

Щелевые

Часто содержит 2 блока (наружный и внутренний). Такие устройства представлены разными видами: автоматические, ручного управления. Клапан может иметь цельную конструкцию или два отдельных блока (наружный и внутренний). Длина отверстия варьируется в пределах 170–400 мм, ширина: от 12 до 16 мм. Для установки щелевого клапана нет необходимости в демонтаже оконного блока. Преимуществом этого вида устройства является довольно высокая пропускная способность (20 м³/ч).

Регулировка и эксплуатация

Датчик влажности помогает регулировать воздухообмен через приточный клапан

Производительность приточника зависит не только от сечения канала и разницы давлений. Оптимальные показатели – 20-35 м3/ч при статическом давлении – 10 Па. В технической документации, прилагающейся к проветривателю, производительность указывается с учетом стандартной разницы давлений. Характеристики по показателям шумоизоляции должны соответствовать аналогичным параметрам металлопластикового окна. 30-35 дБ – предпочтительный диапазон. В этом случае звукоизоляция после установки клапана не пострадает. Лучше всего в условиях отечественного климата показывают себя проветриватели с тепловым разрывом.

Регулировка объема приточного воздуха предусмотрена не во всех моделях вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В самых простых устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

Подача воздуха стабилизируется за счет перепада уличного и внутреннего давления. Предварительно устанавливается заданный диапазон притока и этот объем поддерживается автоматически.
Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных показателях влажности и уменьшается, когда показатели в норме.

Автоматические устройства стоят дороже механических, блокировка проветривания есть только в некоторых моделях.

При ручном способе настройки проветривание осуществляется по желанию владельца и с интенсивностью, которую он выберет. Недостатки в том, что механические приборы требуют постоянного контроля и есть риск переохлаждения комнаты и возникновения сквозняков. Обычно крайнее левое положение регулятора свидетельствует о полностью открытом вентиляционном отверстии, крайнее правое положение о том, что отверстие закрыто.

Особенности эксплуатации приточных клапанов:

Нельзя полностью закрывать клапан в мороз. Если это необходимо, нужно частично заклеивать внешнюю щель, чтобы уменьшить интенсивность поступления воздуха.
Два раза в год внешний козырек очищают пылесосом, а корпус протирают влажной тканью.
Для очистки запрещено использовать агрессивные химические средства.
Воздушные фильтры следует периодически менять.
При проведении ремонтных работ клапан защищают от пыли.

Обоснованность установки оконного приточного клапана

Для устранения сложившейся ситуации рекомендуется усилить естественную вентиляцию применением приспособлениями принудительного воздухообмена.

повышение эффективности функционирования естественной вентиляции;
обеспечение постоянной и обязательной циркуляции чистого воздуха;
улучшение микроклимата за счет охлаждения и иссушения воздушных масс;
обогащение газовоздушной смеси кислородом для нормального дыхания;
подача воздуха осуществляется в нормальном и контролируемом режиме.

Положительные отзывы о приточном клапане на окно делают такое приспособление незаменимой альтернативой проветриванию, которое имеет свои недостатки.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Видео

https://youtube.com/watch?v=1O4z-BYH5N0

https://youtube.com/watch?v=SIDgaMPKYhM

https://youtube.com/watch?v=LCJE3Msy5WA

http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html

Как выбрать и установить приточный клапан на пластиковые окна своими руками

http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html

Приточный клапан в стену: эффективный воздухообмен в помещении

Нужно ли ставить приточный клапан?

Основа нормального микроклимата помещения – наличие эффективной системы вентилирования.

Воздух должен постоянно циркулировать – загрязненный с избытком углекислого газа удаляется через вытяжки, а чистый поступает извне.

Галерея изображений

Фото из

Предпосылки для установки приточного клапана

Герметичность и нарушение норм вентиляции

Вид приточного клапана на пластиковой раме со стороны улицы

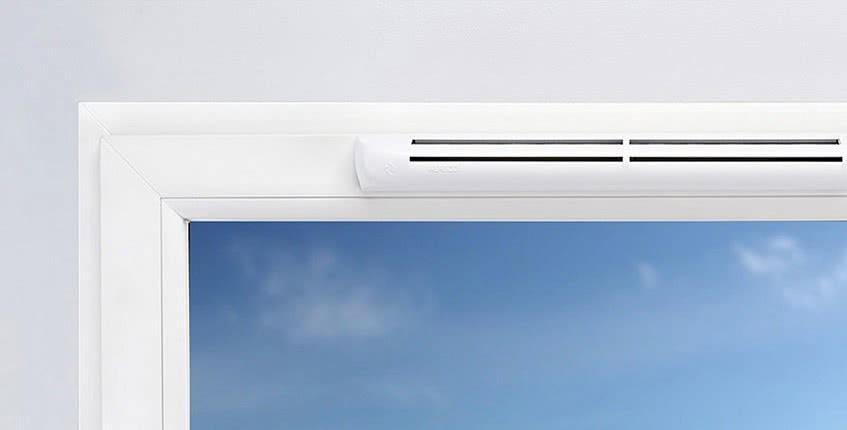

Внешний вид устройства со стороны помещения

Специфика работы приточника

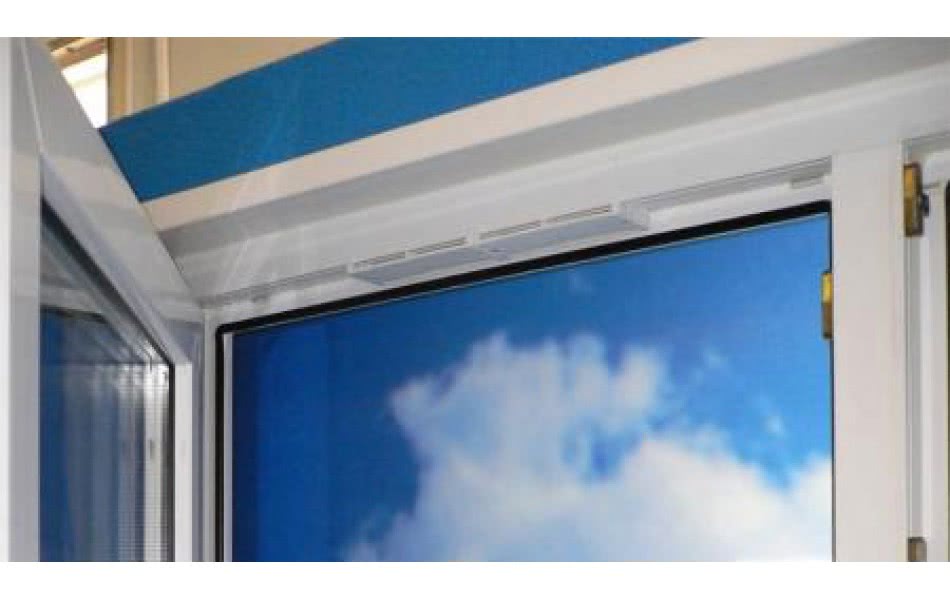

Открытая створка с приточным устройством

Приточный клапан на деревянной раме

Монтаж на пластиковое окно

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах

Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с. Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Металлопластиковые аналоги оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру.

Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода, появляется черная плесень.

Старые несовершенные конструкции эффективно справлялись с задачей, обеспечивая достаточный приток воздуха даже зимой. Недостаток деревянных рам – плохая шумо- и теплоизоляция

Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам:

плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается;
вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде;
приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена негативно влияет на здоровье и жизнедеятельность людей. На окнах появляется конденсат, откосы и стены покрываются плесенью – концентрация токсических веществ повышается

Специальная вентиляционная фурнитура:

вентилируемые профили;
ограничители открывания;
частично воздухопроницаемые уплотнители;
штапики с регулирующей задвижкой.

Для обеспечения притока воздуха через ранее установленное окно используется приточный клапан.

За счет вентиляционного клапана воздухообмен в комнате осуществляется без потерь тепла. Устройство защищает помещение от проникновения шума и пыли (+)

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

работу лучше проводить в тёплое время года;
створку окна придётся снять с петель;
надёжно установить снятую конструкцию в наклонном или вертикальном положении;
позаботиться об освещении;
подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

электрическая дрель или шуруповёрт;
свёрла диаметром 5 мм и 10 мм;
электролобзик;
напильник;
карандаш или маркер;
саморезы;
силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
Монтаж клапана:
1. Внутренний блок установить на планку и защёлкнуть крепежи.
2. Впускную крышку закрепить саморезами с внешней стороны рамы.
Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

https://youtube.com/watch?v=iLe5MCzbD1w

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

острый строительный нож;
шуруповёрт;
маркер;
линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
Сделать разметку карандашом или маркером.
Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Способы вентиляции пластиковых окон

Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка.
Гребенку можно купить в строительном магазинеСостоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:

https://youtube.com/watch?v=u3AsnMXRXps

Приточные оконные клапаны

В отличие от стеновых аналогов, данные вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструкционных особенностей и способа проветривания различают следующие разновидности:

Плюсы и минусы приточных клапанов

Плюсы:

Вентиляция происходит без сквозняков и попадания посторонних загрязнений с улицы;
Постоянное функционирование обеспечивает беспрерывную подачу свежего воздуха в помещение.
Большинство устройств отличается простотой в использовании и установке.
Даже самые бюджетные модели заметно снижают количество конденсата на оконных стеклах и рамах.

Минусы:

При особенно низких температурах возможно образование наледи на клапане;
Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
Большинство оконных клапанов частично нарушают звукоизоляцию, что становиться причиной увеличения шума в помещении;
Если в квартире отсутствует общая вентиляция, эффективность клапана сводится на нет.

https://youtube.com/watch?v=4g6CNt-yT9g

Обзор лучших производителей

Модели приточных клапанов выпускаются разными странами и представлены в технических и цветовых вариациях.

Aereco – приточный клапан производства Франции

Aereco – изготовитель вентиляционных клапанов для пластиковых окон из Франции. В ассортименте представлены изделия с повышенной звукоизоляцией (серия EHA2). Есть в линейке клапаны с датчиком V8, который автоматически регулирует воздушный приток с учетом уровня влажности. Цвет клапана можно подобрать под оттенок окна. Выпускаются проветриватели в сером и белом цвете, под тик и бук. Особой популярностью пользуются модели:

ЕНА2 – пластиковые устройства производительностью до 35 м3/ч. Представлено три разновидности с разной пропускной способностью. Звукоизоляция на уровне 37 дБ.
EMM – отличаются подвижным наружным блоком.
EMF – с механическим регулятором.

Air-Box – отечественный производитель, выпускающий клапаны механического типа из пластика. Датчика уровня влажности в них нет, но его отсутствие компенсируется простотой установки, привлекательной стоимостью. Наружный блок тоже отсутствует. Приточник фиксируется на створке рамы изнутри.

Модельный ряд представлен сериями:

Standart. Фрезеровка не требуется. Производительность небольшая – 4,8 м3/ч. Уровень звукоизоляции – 32 дБ.
Comfort. Устанавливается с фрезеровкой и без фрезеровки. При монтаже первым способом производительность увеличивается до 42 м3/ч против 31 м3/ч. Можно устанавливать на любые створки.
Comfort S. Производительность устройства – от 40 до 42 м3/ч. Монтаж выполняется с фрезеровкой. Главное отличие – двухстороннее направление потока, благодаря чему увеличивается эффективность проветривания.

Rehau – один из известнейших производителей, зарекомендовавший себя с лучшей стороны. Выпускает несколько серий продукции, каждая из которых рассчитана на помещения различного назначения:

Aerovent+ – для городских квартир. Клапаны отличаются простым монтажом, достаточным объемом воздухообмена.
AR75 – линейка для загородных домов и просторных квартир. Клапаны рассчитаны на проветривание нескольких помещений, при условии замены стеклопакета устанавливаются в готовое окно. Благодаря многоступенчатой системе регулировки максимальный объем приточки составляет до 113 м3/ч.
Invisivent – для общественных помещений большой площади. Объем приточного воздуха достигает 300 м3/ч, при этом клапаны отличаются улучшенной звукоизоляцией и легким обслуживанием.

Renson – бельгийский производитель, выпускающий щелевые алюминиевые проветриватели. Выделяется модель Aerovent, которая имеет производительность 21 м3/ч (для разности внешнего и внутреннего давления 10 Па). Шумоизоляция составляет не менее 42 дБ. Предусмотрена защитная сетка и фильтр.

Качественную и разнообразную продукцию выпускают фирмы: Helios, Siegenia, Мабитек. Они заслуживают доверие покупателей.

https://youtube.com/watch?v=aRlBNwek0JA

Как установить клапан своими руками

Существует два способа установки – с использованием перфорации, либо при ее отсутствии.

Климатический вентиляционный клапан для пластиковых окон с перфорацией монтируется в следующем порядке:

Сначала готовим набор инструментов из герметика и шаблона для разметки, строительного ножа, 5-10-миллиметрового сверла, напильника, электролобзика, электрической дрели.
Шаблон используется при нанесении контура расположения. Створка вверху прикладывается к маркеру. Поскольку размечается конструкция и снаружи, и внутри, рекомендуется снимать эту часть.
5-миллиметровое сверло используем для создания нескольких отверстий, по заранее сделанной разметке. Благодаря этому ряду после облегчается процесс создания более крупной перфорации.
Далее используется сверло на 10 миллиметров. Лучше сверлить отверстия с внутренней стороны, тогда качество работы и безопасность не пострадают, как и сам клапан для проветривания.
Потом расширяем клапан приточной конструкции. Между крайними отверстиями надо вырезать излишки. Результат – создание сквозной щели. Шлифовку осуществляем напильником.
Планку клапана для монтажа устанавливаем на поверхность наплава створки. Для закрепления используем саморезы. Главное – позаботиться о предварительной обработке, с герметиком.
Фрезеровка паза выполняется в наплавке рамы. По шаблону легко размечается положение будущей конструкции. Электролобзик и напильник помогают вырезать деталь необходимой формы, благодаря чему установка приточного клапана на пластиковое окно упрощается.
Внешнюю часть клапана устанавливают на наружную поверхность рамы. Саморезы отвечают за крепление, а за утепление – правильный герметик.
Собирается створка, после чего конструкция устанавливается на месте.
Остаётся только проверить, правильно ли всё установлено. Щелевой тип конструкций требует дополнительного внимания.
Внутренняя часть клапана фиксируется внутри створки. Клипсы и защелки – крепежные элементы.
Останется только регулировка работы клапана.

Второй вариант установки

Можно обойтись и без перфорации, когда устанавливается автоматический приточный клапан на пластиковые окна:

Монтажные работы потребуют применения маркера, линейки, канцелярского ножа, обычной отвёртки-крестовины.
Открываем створку и убираем часть уплотнителя, располагающегося между створкой и рамой. Ножом надо срезать старую накладку. Освободившееся место должно быть занято специальной прокладкой, которая идёт в комплекте с клапаном.
В пазы от уплотнителя ставим заглушки (три штуки).
Автоматический приточный клапан на пластиковые окна фиксируется на наплыве створки.
Закрепляем конструкцию.
Устанавливаем уплотнитель в паз. Система готова.

Решение проблем с режимом проветривания пластиковых окон
