Крепление телевизора к потолку: модели и типы фиксации, инструменты, инструкция по работе, безопасность

6 лучших моделей потолочных кронштейнов различной конструкции

Основываясь на оценках и отзывах покупателей, мы отобрали несколько моделей разного типа. Производители, о которых пойдет речь далее, уже завоевали доверие потребителей, вероятность порчи оборудования при их использовании крайне мала.

Kromax PROJECTOR-300

Эта универсальная модель подходит для большинства видеотрансляторов. Она выполнена из стали и выдерживает вес аппаратуры до 10 кг. Положение плавно регулируется за счет наклона (максимальный угол — 30°) и вращения на 360°. Штанга удлиняется в диапазоне от 65 до 100 см.

Kromax PROJECTOR-30

Еще одна универсальная модель того же производителя. Имеет простую регулировку по горизонтали: угол вращения составляет 360°, наклона — 30°. Расстояние от потолка — 12,5 см. Эта и предыдущая модели имеют пожизненную гарантию на сварные и механические соединения, оснащены защитой от падения.

Arm Media PROJECTOR-4

Кронштейн бренда Kromax можно использовать как на потолке, так и на стене. Расстояние до основы регулируется двумя положениями и составляет 15 и 40 см. Вращение на 360° и наклон 30° тоже имеется. Держатель выдерживает нагрузку до 20 кг.

CHIEF RSMEUw

Компактное крепление предназначено для проекторов серии RPA Elite. Кронштейн обеспечивает удобную замену ламп и фильтров. Установка легко отсоединяется за счет системы Q-Lock Quick Release. Технология Centris позволяет быстро отрегулировать оборудование. Для труб серии СРА предусмотрен съемный адаптер. Кронштейн выдерживает вес до 11,3 кг. Доступно вращение на 360°, разворот по вертикали — 15°, по горизонтали — 4 °.

iTech PRB-07

Продукт китайского производителя рассчитан на максимальный вес 13,5 кг. Поворотный узел делает возможным вращение и наклон на 15°. В комплект входит ключ и болты нескольких размеров. Держатель совместим с разными видеопроекторами.

Потолочный лифт для проектора Vogels PPL 1070

Устройство выдвигается на 70 см и выдерживает нагрузку до 10 кг. Пользователь может задать 4 позиции через реле или интерфейс от систем автоматизации помещений. Опционально в комплект входит пульт дистанционного управления.

Покупать кронштейны лучше у известных производителей. Некачественные крепления со временем разбалтываются. От этого меняется позиционирование объектива относительно экрана, страдает изображение, портится впечатление от фильма или презентации. Но самая неприятная ситуация — когда оборудование падает с высоты. Восстановить его редко удается, чаще приходится покупать новый проектор.

Как сделать потолочный кронштейн для телевизора своими руками

Есть несколько способов изготовления самодельных креплений. Плазму можно повесить на жёстком или гибком держателе (например, на тросах или цепях). Рассмотрим один из вариантов, как сделать простой потолочный кронштейн.

Для работы понадобятся:

2 строительные шпильки м10 или м12;
2 латунных забивных анкера (цанговых);
6 гаек;
2 хромированные трубы чуть больше диаметра шпильки;
4 металлических уголка.

Шпильки фиксируются к потолку анкерами в вертикальном положении. Расстояние между ними подбирается в зависимости от расположения креплений на корпусе телевизора. Это основа будущей конструкции.

На шпильки для эстетичности надеваются отрезы труб, под ними фиксируются уголки. Ниже прикручивают вторую пару в соответствии с расстоянием между отверстиями на корпусе ТВ. Затем к уголкам крепят телевизор.

Внимание! Если сверху установить уголки большего размера, тогда экран будет иметь небольшой наклон вниз, к зрителям. Другие варианты самодельных креплений (на цепях, трубах и т

д.) смотрите на видео

Другие варианты самодельных креплений (на цепях, трубах и т. д.) смотрите на видео.

Как закрепить телевизор под потолок

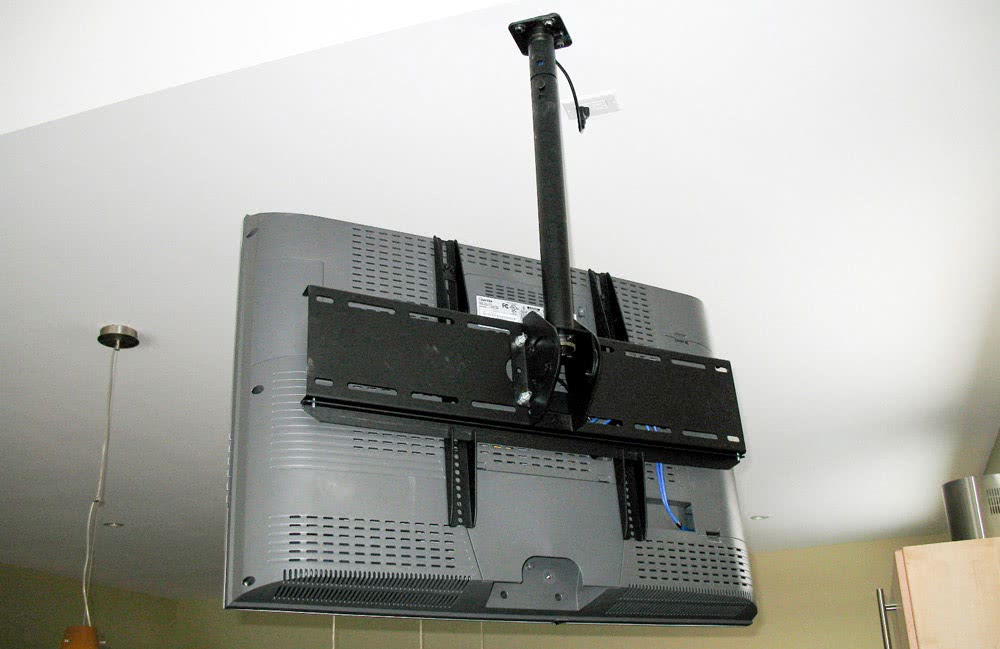

Кронштейн для крепления телевизора под потолком

Чтобы повесить телевизор под потолок самостоятельно, первым делом следует подобрать наиболее подходящий крепеж. В продаже представлены кронштейны для разных типов телевизоров – плазменных, с ж/к экраном и электронными лучевыми трубками. Кроме того, потолочные кронштейны могут быть рассчитаны на один или два телевизионных устройства, с возможностью регулировки подвесной штанги, или без нее. Особенно удобны в этом отношении моторизованные крепления, где может меняться как высота, так и угол фиксации телевизора. Также существуют т.н. «лифты», способные скрывать подвешенный экран внутри потолочной конструкции. Чтобы выбрать кронштейн для телевизора на потолок, необходимо учесть следующие критерии:

Показатель максимального веса, который выдерживает конструкция.
Предельный размер диагонали телевизора, поддерживаемый данным кронштейном.

Схема монтажа

Как крепить подобный потолок? Этапы работы напоминают процедуру сборки предыдущих двух типов подвесных конструкций. По периметру стены крепят направляющие рейки, которые будут также скрывать края панелей. На крепление для подвесного потолка вывешивают траверсы, которые выравниваются строго по горизонтали. Именно к ним и крепят рейки. Тип самих подвесов во многом зависит от расстояния до базового потолка и материала траверс. Поэтому здесь могут использоваться те же прямые подвесы, которые применяются для каркаса потолка из ГКЛ.

Но зачастую алюминиевый потолок вывешивают на специальные пружинные подвесы, которые при большом расстоянии до перекрытия устанавливаются на пружины. Свободные концы таких спиц загибают для большей надежности крепления.

Как крепить рейки к траверсам? Для этого их просто вставляют на свое место и защелкивают. У стен элементы потолка подрезают как по длине, так и по ширине.

Ключевые особенности технологии

Потолочные перекрытия с использованием профнастила подразделяются на два вида:

Монолитные перекрытия с установкой несъёмной опалубки из профнастила. В этом случае важным фактором являются прочностные характеристики материала. Такой вид перекрытий относится к классу особо ответственных конструкций. Все монтажные работы допускается выполнять только при наличии соответствующей проектной документации.
Подвесные или подшивные потолки с устройством каркаса из металлоконструкций. Необходимо осуществлять контроль за тем, чтобы элементы каркаса находились в одной горизонтальной плоскости.

Виды потолочных кронштейнов

Производители выпускают множество моделей в разных ценовых категориях. По типу конструкции их можно разделить на несколько видов.

3-х суставные

Такие кронштейны состоят из трёх штанг с независимым подвижным соединением. Складывая и вращая их, поднимают и опускают телевизор, меняют угол наклона, поворачивают экран в нужную сторону. Этот вариант используется для небольших и не слишком тяжёлых приборов (до 12 кг).

https://youtube.com/watch?v=9fR2t1n1LOg

На штанге

Один из самых простых и распространённых типов крепления. Высота расположения меняется за счёт выдвижной телескопической трубы, а угол наклона и поворот — с помощью вращающейся монтажной площадки. Благодаря несложному устройству кронштейн стоит недорого, быстро устанавливается и работает без поломок дольше, чем суставная система. Применяется для телевизоров разного размера, в том числе широкоформатных.

https://youtube.com/watch?v=fMRxO4OD_Cw

С горизонтальным перемещением

Конструкция такого кронштейна выглядит следующим образом: к потолку крепят шину, а на неё вешают штангу для телевизора, которая может перемещаться по всей длине. Этот вариант удобно использовать в вытянутых комнатах, чтобы смотреть передачи в разных её частях. Монтаж к потолку более сложный.

Моторизованные

Эти кронштейны управляются с пульта, чтобы повернуть телевизор, вставать не придётся. Чаще всего такие модели представляют собой электромеханический лифт, который способен, опускать, поднимать и прижимать экран к потолку или прятать в короб. Но моторизированными могут быть и другие конструкции. Стоимость подобных потолочных лифтов намного выше, чем предыдущих моделей.

https://youtube.com/watch?v=CludZF68Vtc

Для нескольких дисплеев

На таких креплениях размещается два или больше мониторов. Варианты расположения — один под другим или с разных сторон. Кронштейны обладают повышенной прочностью, чтобы выдержать увеличенную нагрузку. Конструкции в основном используются для торговых центров и других коммерческих помещений. Вариант с расположением на разных сторонах иногда выбирают для объединённых пространств. Тогда можно одновременно смотреть ТВ, например, из гостиной и кухни.

Залы ожидания и кассы

Зачастую, телевизор крепится к потолку в залах ожидания, кассах, торговых центрах и супермаркетах. Во всех случаях, проводка и информационные табло расположены над головами пассажиров. Это, опять же, требования по мерам безопасности.

Для справки: В отсутствие плазменных панелей, в качестве развлечения для пассажиров выступали кинескопные телевизоры. Ради интереса, вы можете взглянуть на фото подобных элементов.

Однако в залах ожидания главные функции потолочного телевизора:

демонстрация телепередач или фильмов;
трансляция служебной информации.

Телевизоры можно встретить в залах аэропортов, над выходами на платформы ж/д вокзалов, у касс. Это обусловлено постоянно меняющейся информацией о рейсах, о которой нужно постоянно сообщать пассажирам.

В кассовых зонах телевизор помогает скоротать покупателям время ожидания в очередях. К примеру, на экранах часто показываются рекламные ролики о товарах, доступных в торговой точке.

Если говорить о креплении для телевизора на потолок, то здесь может возникнуть проблема. Она связана с большой высотой помещений.

Решить эту задачу помогают специальные системы, как раз используемые для коммерческих объектов. Их комплектация:

усиленные площадки для закрепления;
раздвижные трубы от 2 до 3 метров в длину. Их цель – позволить подобрать оптимальную высоту для размещения телевизионной аппаратуры.

Сфера применения потолочных кронштейнов для телевизоров

Основной направленностью планировки расположения предметов в любом помещении является рациональное использование полезной площади. В данной ситуации использование крепления телевизора на потолок может высвободить дополнительное пространство без ущемления комфорта.

Потолочное крепление для телевизора даёт возможность применения экранов в качестве информационных табло в общественных заведениях, таких как: аэропорт, железнодорожный вокзал или банк.

ТВ монитор, качественно закреплённый на потолке, нашёл широкую популярность в качестве интерактивного рекламного щита в больших торговых центрах и гипермаркетах.

Резюмируя, хочется подчеркнуть, что в применении потолочного кронштейна нуждаются как жилые квартиры, где использование последних даёт возможность рационально распределить полезную площадь, не внося изменений в функциональность приборов, так и коммерческие здания, в которых использование креплений для потолка продиктовано требованием безопасности, обусловленного защитой аппаратуры от неумышленной порчи.

Какие телевизоры можно закрепить с помощью потолочных кронштейнов?

На сегодняшний день для получения телевизионного изображения применяют три основных вида приборов: телевизионные приёмники с кинескопом, ЖК-мониторы, ультраплоские LED и плазменные панели. При этом потолочное крепление изготавливается в соответствии с техническими и конструктивными требованиями каждого отдельно взятого прибора.

Модели телевизоров с кинескопом являются наиболее тяжёлыми и требуют особо прочного крепления по сравнению с аналогичными плоскими экранами. Конструкция потолочных кронштейнов для телевизоров с кинескопом состоит из следующих определённых элементов:

рамка из металла повышенной прочности, габариты которой превосходят размер телевизора;
металлическая площадка, на которой непосредственно будет установлен телевизор (конструкция которого не предполагала крепление ТВ на стене либо потолочной поверхности);
шарнирный механизм, дающий возможность регулировки угла наклона телевизионного приёмника.

Даже учитывая то, что современные экраны намного легче, чем кинескопные аналоги, они все равно имеют значительный вес

По этой причине, прежде чем заказывать систему для подвесного крепления телевизора, важно убедиться, что потолочный кронштейн отвечает техническим требованиям электронного прибора

Для выбора качественного потолочного крепления для экрана необходимо учитывать определённые параметры:

Диагональ экрана.
Вес устройства.
Система крепления экрана.

Только зная все параметры электронного прибора, можно безошибочно выбрать кронштейн. Если параметры телевизионного экрана, по каким-либо причинам неизвестны, можно выбрать кронштейн для телевизора на потолок с универсальной конструкцией.

Особенности монтажа потолочных кронштейнов

При монтаже потолочного кронштейна для ТВ самой распространённой проблемой являются материалы, используемые в опорной конструкции. Если несущая опора изготовлена из бетона, древесины либо другого прочного материала, проблем с креплением потолочного кронштейна не будет.

Однако в последнее время все чаще, в качестве облицовки используют гипсокартонные листы, которые, несмотря на множество положительных свойств — простота монтажа, возможность скрытия электропроводки, сравнительная дешевизна материала и т.д.. имеют один существенный недостаток — небольшую максимально допустимую нагрузку. Поэтому при монтаже кронштейна на гипсокартон используют специальные пластины для равномерного распределения нагрузки по большей поверхности.

Потолочные кронштейны самое популярное крепление для ЖК экранов

Одним из самых распространённых способов донесения информации человеку, является ЖК телевизор, расположенный на потолке. В больших магазинах, больницах и учреждениях для занятий спортом, везде, где высота потолков позволяет использовать кронштейн для телевизора потолочный, такой вариант является максимально удобным. Благодаря незначительной массе ЖК телевизоров их монтаж даёт возможность в полной мере доносить информацию, выводимую на экране монитора, потенциальным зрителям.

К тому же потолочный кронштейн для ЖК телевизора имеет массу достоинств: сведена к минимуму вероятность, нанесения технике механических повреждений, посетители не спотыкаются через кабель, на месте, где пришлось бы устанавливать тумбу под информационное устройство, можно поместить другое не менее важное оборудование. Поэтому монтаж потолочного телевизора — оригинальное и функциональное дизайнерское решение для всех типов помещений

https://youtube.com/watch?v=BJacln901qA

Стандартная инструкция по монтажу потолочного кронштейна-штанги

Для работы понадобятся:

перфоратор или ударная дрель;
шуруповёрт либо отвертка;
строительный пузырьковый уровень;
крепеж (идет в комплекте с кронштейном);
бур подходящего диаметра.

Крепёжную пластину прикладывают к потолку и отмечают расположение отверстий. Бетон просверливают на глубину не менее 5-6 см. Вставляют дюбели. Основание кронштейна приставляют обратно и прикручивают, но не до упора.

Нужно выровнять пластину по горизонтали, для чего используют пузырьковый уровень. Может понадобиться подложить пару картонных прокладок под основание. После этого крепёж подтягивают до конца. Затем собирают стойку кронштейна и платформу для крепления телевизора. Дополнительно рекомендуется проверить вертикальное положение штанги с помощью отвеса. Платформу прикручивают к телевизору, после чего крепят к стойке.

Когда вся конструкция собрана, регулируют положение экрана. На этом установка завершена.

Для тяжёлых держателей и телевизоров вместо стандартных дюбелей используют более надёжный вариант — анкерные болты и химические анкеры.

Первый тип крепления представляет собой металлическую шпильку с гильзой и резьбовой втулкой, которая при закручивании надежно фиксирует болт враспор. Химический анкер — это полимерный клей высокой прочности, состав помещают в отверстие, а после вкручивания крепежа он отвердевает, образуя крепкое сцепление с поверхностью.

На что обращаем внимание при выборе модели кронштейна

В современном технологическом мире практически все устройства и принадлежности для бытовой техники, и телевизоров в том числе, давно унифицированы и приведены к единому стандарту. Внимательный человек легко увидит, что большинство моделей кронштейнов похожи друг на друга, с небольшим отличием в несущественных деталях. Немалый вклад в унификацию приспособлений сделала международная ассоциация производителей видеотехники, известная, как VESA.

Монтажный параметр VESA

Сведения о размерной диагонали VESA нужно будет найти на корпусе телевизора и на маркировке держателя. На тыльной стороне корпуса телека можно легко отыскать четыре отверстия, к которым и будет привинчиваться монтажная панель кронштейна. Обычно параметр указывается, как размер квадрата типа «200х200». По сути, это и есть расстояние между точками завинчивания крепежа со стороны корпуса.

К сведению! Одна модель кронштейна для крепления телевизора к потолку, как правило, рассчитана на несколько моделей телеприемников, поэтому параметр VESA при выборе подвесной системы должен проверяться в первую очередь.

Вес и габариты телевизора

Вторым условием выбора подходящего крепления будет проверка, насколько габариты корпуса телевизора соответствуют длине подвеса кронштейна. В продаже потолочный держатель для телевизора почти всегда предлагается в разобранном виде, а менеджер владеет информацией только о диагонали экрана. При этом реальный габарит телевизора может отличаться на считанные сантиметры, в результате небольшое расхождение приводит к тому, что экран просто не влезает в запланированное пространство под потолком.

Последний критерий связан с максимальным удерживаемым весом телеприемника или монитора. Даже если подвес держателя изготовлен из металла, будет правильным, перед тем как подвесить телевизор к потолку, еще раз проверить сведения о максимальной нагрузке для кронштейна и сравнить с весом телека.

Самые тяжелые экраны, плазма и домашние кинотеатры, требуют не только прочного, но и одновременно жесткого крепления, поэтому владельцы нередко выбирают для своих телевизоров достаточно сложные подвесы с дополнительными ребрами жесткости.

Чтобы уберечь экран с диагональю в 90 дюймов от случайных повреждений при столкновении или ударе, наиболее удачным решением будет установка для телевизора потолочного держателя с поворотным кронштейном. Экран можно просто сложить и зафиксировать на потолочной поверхности.

Совет! При покупке подходящей модели держателя под монитор или плазму выбирайте те конструкции, в которых меньше всего используется различных фиксаторов и зажимных муфт.

Практика показывает, что в процессе эксплуатации зажимы и барашковые фиксаторы теряют примерно 60% прижимного усилия. Поэтому, если на один регулируемый стык приходится несколько видов разнонаправленной нагрузки, как на фото, то вполне возможно, что закрепить на кронштейне можно будет лишь простейшие и самые легкие модели экранов.

Чем проще потолочный держатель для телевизора, тем дольше прослужит система.

5 проверенных моделей в низкой ценовой категории

Здесь перечислены недорогие, но качественные держатели, подходящие для разных моделей экранов.

ITech Celb-52L

Простой и надёжный раздвижной кронштейн штангового типа. Поворачивается на 360°, наклоняется на 25°. Подходит для телевизоров с диагональю от 23 до 42 дюймов и креплением VESA от 100×100 до 200×200. Максимальная нагрузка — 50 кг, есть кабель-канал. Можно добавить полку для медиаплеера.

ITech CELB 202R

Эта выдвижная модель позволяет поворачивать экран до 90° и наклонять на 10°. Внутри прячется кабель-канал для провода. Можно дополнить полочкой для плеера. Подходит для компактных телевизоров VESA 75×75 — 200×200 (или от 23 до 42 дюймов). Максимальная нагрузка 30 кг.

Kromax COBRA-3

Надёжный телескопический кронштейн для широкоформатной плазмы. Подходит для телевизоров с диагональю 15-40 дюймов. Сочетается с креплениями VESA от 200×200 до 600×400, выдерживает 60 кг. Имеет встроенный кабель-канал. Расстояние до потолка настраивается от 815 до 1215 мм. Есть возможность добавить полку.

Brateck PLB-M0544

Это моторизованный кронштейн, который крепится на горизонтальный или наклонный потолок. Телевизор откидывается вниз, угол регулируется в пределах до 75°. Дополнительно можно заказать опцию вращения на 360 градусов. Лифт рассчитан на телевизор с креплением VESA от 200×200 до 400×400 и диагональю 37-55 дюймов. Максимальный вес — 30 кг. Расстояние до потолка регулируется в пределах 108-663 мм. С этой моделью удобно смотреть кино лежа, можно установить ТВ, например, в спальне над кроватью.

ErgoFount BCM-0544MT

Лифт с электроприводом, который монтируется к усиленному потолку (вес конструкции — 10 кг). Подходит для экранов с креплением VESA 100×200 — 400×400 (соответствует диагонали 26-55 дюймов). Наклон регулируется в пределах 75°, точность положения обеспечивается юстировкой до 3°. Дополнительная опция под заказ — возможность поворотного соединения.

Ход ведения работ

Исходя из того, что приобретен подходящий под ваш телевизор крепеж и обозначено место установки, можно приступать непосредственно к выполнению работ.

Для самостоятельного претворения задумки лучше воспользоваться самой простой модификацией крепления PLB CE322.

Инструкция по выполнению последовательности действий следующая:

Одну часть крепежа закрепляем на задней стенке телевизора и фиксируем четырьмя винтами.
Делаем на потолке разметку и сверлим первое отверстие.
В него вбиваем нейлоновый дюбель диаметром 10 мм.
Шурупом 7 мм крепим верхнюю штангу кронштейна.
По имеющимся на креплении отверстиям отмечаем оставшиеся три точки сверления.
Отводим «наживленный» кронштейн в сторону и по отметкам делаем оставшиеся три отверстия.
Возвращаем верхнюю штангу к проделанным пазам, и закручиваем оставшиеся три винта.
Соединяем обе части кронштейна – к верхней штанге подсоединяем нижнюю деталь с уже закрепленным на ней телевизором. Фиксируем соединенные части винтом с гайкой.
Устанавливаем защитные декоративные колпачки.

Это один из простых и доступных способов навешивания экрана

Но, конечно, можно выбрать и другой, важно будет лишь при выполнении учесть особенности (качество и ярусность потолочного свода, а также вывод кабелей и способы фиксации)

Особенности крепления к подвесным и натяжным потолкам

Способ монтажа держателя зависит от отделки перекрытий. Для подвесных и каркасных конструкций процесс немного отличается.

Потолок из гипсокартона

Общий вес проектора и кронштейна учитываются при работе с этим типом отделки. Так, при массе до 5 кг оборудование навешивают на ГКЛ. Для этой цели можно использовать дюбеля-бабочки, которые раскрываются после ввинчивания самореза и удерживают аппарат.

Для большего веса (до 10 кг) держатель крепят к металлическому каркасу, к которому подшивается гипсокартон. Место пролегания профиля определяют магнитом.

Если используется тяжелое оборудование, в гипсокартоне просверливают отверстие и закрепляют держатель на базовом потолке. Потом прорезь можно скрыть декоративными накладками из полиуретана.

Кассетный потолок типа Армстронг

Такая отделка наиболее удобна, поскольку позволяет легко демонтировать одну плиту. Устанавливают кронштейн так:

Снимают кассету.
Между базовым и чистовым потолком прокладывают проводку.
В панели высверливают отверстие под стойку и кабеля.
К черновому перекрытию крепят держатель со штангой.
На стойку надевают просверленную плитку кассетного потолка и пропускают через отверстие провода.
Возвращают снятые элементы на место. Затем прикручивают «краб» и крепят проектор.

Натяжной потолок

Это один из самых проблемных вариантов, поэтому лучше обратиться в компанию, которая производила монтаж потолка. Новичок, скорее всего, испортит пленочное покрытие и полотно придется менять.

Установить проектор на натяжной потолок можно двумя способами:

На закладную деталь. В месте крепления кронштейна к плите перекрытия монтируется деревянный брус или пластиковая платформа вровень с натяжным потолком. После натяжки полотна держатель для проектора прикручивается к закладной детали, расположенной в межпотолочном пространстве.
На бетонное перекрытие с выводом наружу. Если длина штанги кронштейна позволяет, стойку крепят к черновому потолку. Затем в натяжном полотне вырезают отверстие, предварительно наклеив протекторное кольцо, чтобы дырка не разошлась. Этот способ более сложный, поскольку нужно точно рассчитать место выреза, иначе после натяжки образуются складки. Кроме того, нарушается целостность полотна.

Из-за высоких рисков и большого объема работ проектор лучше всего устанавливать вместе с потолком. Если такая необходимость возникла уже после ремонта, то натяжное полотно частично демонтируют.

Читайте подробнее: Как снять натяжной потолок

Также важно учитывать, что большинство популярных моделей проекционного оборудования сильно нагреваются во время работы. От высоких температур ПВХ-плёнка, которая используется в качестве полотна для натяжного потолка, может деформироваться, поэтому, чем дальше расположен проектор, тем лучше
