Сделать своими руками подставку для паяльника не сложно

Детали для USB-инструментов

Многие современные мастера все чаще интересуются, как сделать тонкое жало для паяльника USB с активатором в домашних условиях. Стоит учесть, что жало должно соответствовать величине, которая ограничена применяемым напряжением. Лучшими характеристиками в этом случае обладает тонкий наконечник из качественных материалов.

Если под рукой имеется старое покупное изделие, тогда можно воспользоваться запасным наконечником, который всегда идёт в комплекте. Сделать самостоятельно жало для такого паяльника может практически каждый мастер, который обладает минимальными слесарными навыками. В этом случае своё предпочтение лучше отдать медному прутку, диаметр которого не должен превышать трёх миллиметров.

Когда нужная по длине заготовка отрезана, следует заточить один из её концов. Эта процедура должна проводиться в зависимости от личных предпочтений, так как мастеру должно быть удобно паять элементы микросхем. А вот второй конец прутка должен быть подогнан по толщине под посадочное отверстие в паяльнике. В противном случае можно нанести резьбу соответствующего размера.

Монтаж гнезда питания паяльника, протяжка проводов

К обычному гнезду, подходящему к адаптеру от старого телевизора, я припаял 2 провода – красный и чёрный, которые были протянуты сначала через центр, а после разведены по двум сторонам ручки сквозь более тонкие отверстия. Гнездо для подключения штекера от блока питания было погружено в рукоятку с торца, после чего зафиксировано при помощи термоклея. Остывает он быстро, после чего, соединение становится достаточно жёстким.

Конечно, можно было сразу протянуть провода от адаптера, отрезав штекер, однако я решил, что вариант с отсоединяемым блоком питания будет намного удобнее не только при хранении, но и в процессе эксплуатации. И, забегая немного вперёд, могу сказать, что не прогадал.

Фиксируем гнездо в рукоятке при помощи термоклея

Самодельная подставка для паяльника со встроенным регулятором мощности

Тема подставок под паяльники довольно хорошо раскрыта на нашем сайте. Чем же моя подставка отличается от других? — я старался сделать её максимально компактной, удобной и функциональной. Хочешь такую же? — Прошу под кат!

Главная особенность этой подставки — встроенный регулятор. Мой старый регулятор был неудобен тем, что постоянно терялся и смешивался с другой кучей-малой на столе. Этот же намертво прикручен к подставке, никогда не потеряется и не будет скакать по столу.

Новый же лучше старого тем, что у него имеется плавная регулировка и индикация работы. Вот схема, по которой я собрал регулятор:

Диодный мост — любой, выдерживающий сетевое напряжение, и ток, потребляемый паяльником. (формула расчёта тока — Мощность паяльника / Напряжение сети) Подходящую диодную сборку или мост можно вытащить из входной цепи компьютерного БП. Вместо диодного моста можно использовать диод, тогда диапазон регулировки будет от 50 до 100%.

Предохранитель F1 поставить желательно, но не обязательно.

Переключатель S1, S2 — Двуполярный тумблер со средним положением. В среднем положении паяльник отключен и светодиод HL1 гореть не будет. В положении, указанном на схеме мощность паяльника регулируется подстроечным резистором R3, в противоположном положении тумблера ток на нагрузку идёт напрямую, минуя регулятор.

Все эти замутки делал лично под себя, и повторять эту схему точь в точь не обязательно. Есть подробная статья о простейших регуляторах мощности, подходящую схему можно почерпнуть от туда.

Плата регулятора:

Что бы прикрыть потроха регулятора от внешних воздействий сделал корпус из пластмассы, края согнул при помощи технического фена:

С электронной начинкой регулятора разобрались, теперь переходим к созданию узлов самой подставки.

Для того, чтобы не растерять различную мелочовку и хранить припои сделал небольшой коробок из жести, углы которого для прочности пропаял:

Непосредственно сам упор для паяльника — на мой взгляд самая удачная конструкция. Чтобы паяльник хорошо держался в таком упоре, при вкладывании его осевая линия должна быть ниже рожек упора.

При пайке часто необходимо приспособление «третья рука», но всегда загромождать стол такими приспособами не нужно — достаточно приделать к подставке зажим типа «крокодил», который закреплён при помощи пайки на винте:

Для чистки жала паяльника использую металлическую губку для мытья посуды, которая будет располагаться в сделанной под неё коробочке с пропаянными краями:

Основание подставки — Прямоугольная ДСП-шка:

Выфрезерованное углубление для канифоли:

В углубление накрошил канифоли из баночки и прогрел строительным феном чтоб не высыпалась:
Начинаем крепить вышеперечисленные узлы к основанию, дальнейшее комментирование излишне:
Закрепление основных узлов завершено.
Для того, чтобы подставка не каталась по столу, на обратную сторону приклеил резиновые кругляши:
Ну и что бы всё было по феншую приклеиваем опознавательные значки на корпус регулятора:
Готово!

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке

Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Это интересно: Отключение дома от электричества законным способом: читаем во всех подробностях

Пробковая подставка

Еще одним типичным материалом является пробка. Винная, например. Особенны они тем, что обладают своеобразным едва заметным ароматом алкоголя. Конечно, это и необычное теснение каждой штуки.

Базового круга для создания не нужно. Берется леска, проволока, либо зубочистки. Все, на что можно нанизать материал. Угловатую подставку изготовить проще всего. Пробковые бусы соединяют с каждым последующим элементом, плотно прижимая друг к другу.

Зубочистка сначала скрепляет первую и вторую, затем вторую и третью, и так далее.

Вообще, для более простого варианта потребуется только сами пробки и клей. Таким образом, из отдельных элементов получается единое целое.

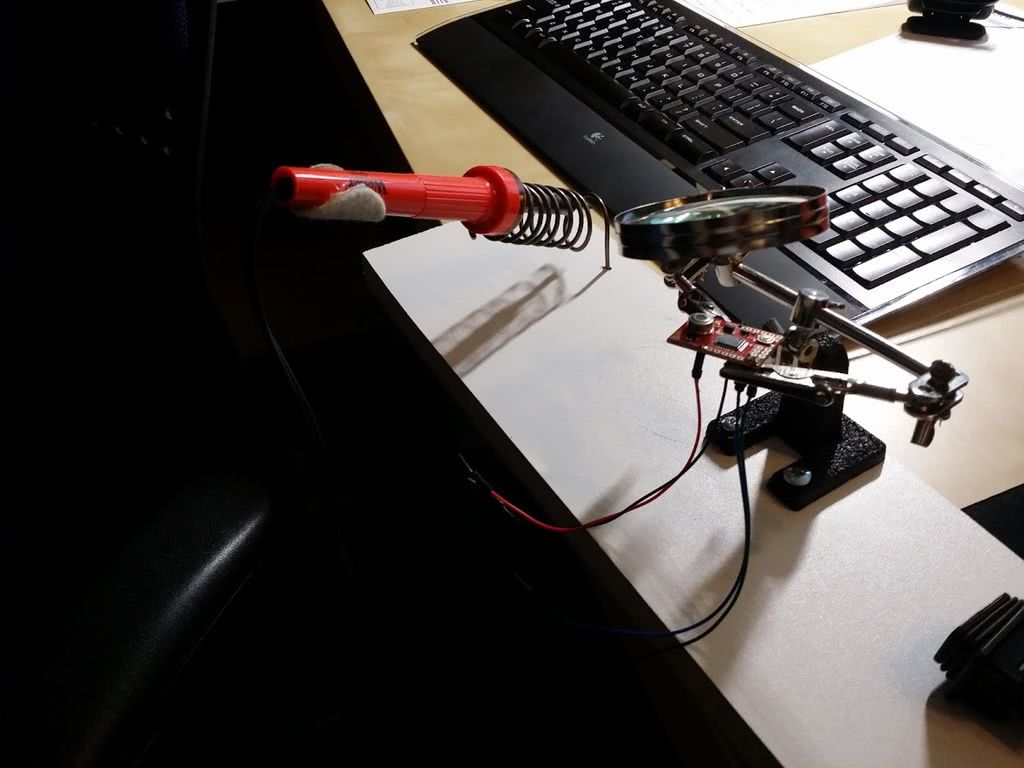

Подставка с приспособлением «третья рука»

Данная конструкция позволяет максимально комфортно работать с пальником, не тратя усилий на удержание паяльника и двух соединяемых деталей одновременно. Она совершенно заслуженно называется «третьей рукой». Для ее изготовления потребуются следующие подручные материалы и принадлежности:

два стаканчика от декоративных свечей;
ножка от старой настольной лампы или небольшого светильника;
два зажима «крокодил»;
лупа, которая поможет значительно удобнее работать с мелкими деталями;
пружинный фиксатор, который можно изготовить своими руками из обычной стальной проволоки;
деревянное основание.

Первым делом нужно подготовить основу для будущей подставки. Для этого фрезеруем в ней три ниши. Первые две будут использоваться для установки стаканчиков от свечей, а третья – для чистящего сукна, удаляющего припой с паяльника. После этого все работы выполняются в такой последовательности:

Монтируем стаканчики в подготовленные ниши.
Монтируем на гибкую штангу от лампы зажимы типа «крокодил». Расстояние между ними лучше делать регулируемым.
Спиральный держатель паяльника устанавливаем в одном из углов основания.
Сверлим отверстия и привинчиваем штангу с зажимами к деревянной подставке.
При желании к верхней части «третьей руки» можно прикрепить лупу. Также очень часто она делается съемной, либо устанавливается на отдельную штангу.

Такая подставка не требует значительных финансовых вложений, однако облегчает работу с паяльником.

https://youtube.com/watch?v=xQkMu3FMnMM

https://youtube.com/watch?v=NdFVDhNhkIQ

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого. Но при желании можно их изготовить и своими руками. Получится дешевле, плюс можно адаптировать подставку под собственные нужды.

Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.

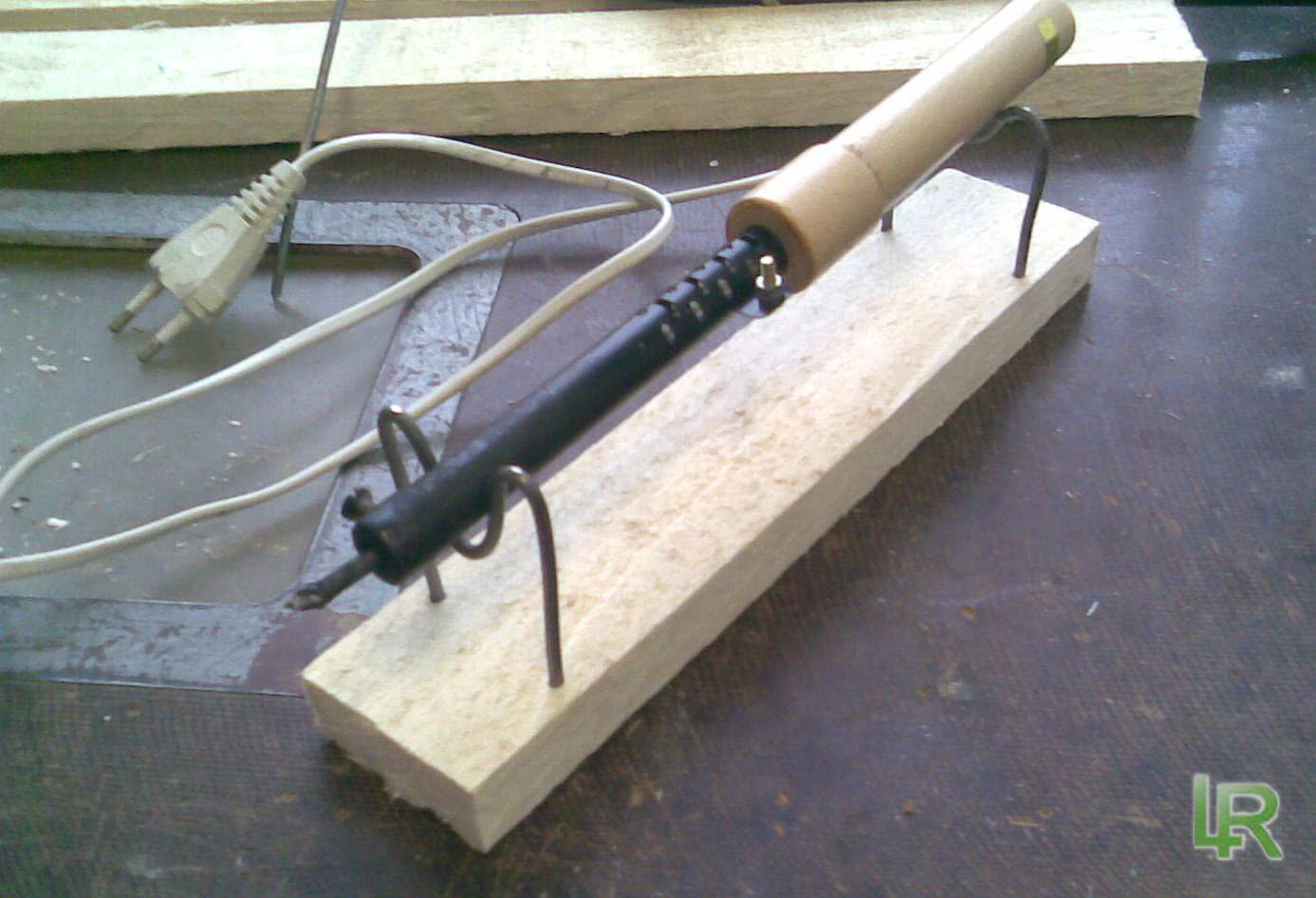

Подставка под паяльник из проволоки.

Начнем с самого бюджетного, простого и распространенного варианта. В нем крепление под паяльник изготавливается из толстой металлической проволоки в виде конусной пружины и крепится к деревянному или иному основанию. Вместо проволоки можно использовать тонкие металлические вешалки для одежды, которые есть практически в каждом доме.

Подобную подставку можно сделать удобнее, если установить на нее дополнительные плюшки, например, металлическую губку для очистки паяльника, коробочку под олово и канифоль или держатель для пайки.

Из проволоки можно сделать и другую самодельную подставку для паяльника, чуть менее удобную (хотя это дело вкуса) и столь же простую в изготовлении.

Подставка для паяльника из предохранителей.

Еще один вариант очень простой в изготовлении и не требующей денежных затрат подставки. Основание делается из деревянного бруска или текстолита, на него сверху крепятся губки предохранителя нужного размера.

Мобильная подставка.

Самодельная мобильная подставка под паяльник, изготовленная из листового металла, полученного из сгоревшего блока питания от компьютера. Подставка предназначена в первую очередь для людей, которые часто паяют вне дома. Она достаточно удобная и функциональная, при этом легко помещается в сумку или даже в карман куртки.

Имея такую подставку, вам не придется носить отдельно олово, канифоль и зажим для пайки мелких деталей. Где и что храниться хорошо показано на видео, рекомендуем посмотреть.

Ну а с инструкцией по изготовлению, вы можете ознакомиться здесь.

Сложные подставки под паяльник своими руками.

Сложные многофункциональные подставки – это дело вкуса. Некоторым они очень нравятся, другие же предпочитают простые конструкции, которые мы показывали выше. В любом случае сложные подставки заслуживают внимания, так как сделаны классно. Мы покажем только несколько из них, наиболее интересных на наш взгляд.

Первая подставка имеет все необходимое для комфортной работы, а именно место для олова и канифоли, зажим для пайки мелких деталей, губку для очистки жала, встроенный регулятор, ну и собственно крепеж для быстрой, но надежной фиксации паяльника.

Процесс изготовления смотрите здесь.

Ну и еще две и не менее интересные идеи в видеоформате.

Самая простая подставка.

Если срочно понадобилась подставка под паяльник, то изготавливать что-то сложное не лучшая идея, так как спешка всегда приводит к халтуре. Лучше временно сделать простенькую конструкцию, а после уже поменять ее на что-то более достойное.

Самый лучшие вариант, который делается буквально за пару минут – это деревянный брусок с четырьмя длинными шурупами. Паяльник на нее хорошо ложиться, легко вытаскивается, но при этом сам не выпадает.

Температура паяльника для пайки – как подобрать

Если монтаж не связан со специфическими радиодеталями, чувствительными к перегреву – степень нагрева жала должна на 10 градусов превышать температуру плавления припоя. Причем не точку начала расплава – а именно температуру устойчивого нахождения в жидком состоянии;
Если планируется соединять контакты с большой площадью и массой – повышается не величина нагрева, а мощность паяльника. Маломощный прибор с высокой температурой все равно не справится с рассеиванием. Компенсируют массу детали соответствующим размером рабочего жала. А для его разогрева требуется мощность, а не градусы;
В паспорте радиокомпонентов обычно указывается максимально допустимое значение нагрева корпуса. Это относится и к температуре пайки. Опять же, сделайте выбор в пользу мощности, а не повышения градуса. Надо стараться, чтобы время контакта жала и детали было минимальным. Припой должен расплавиться, а корпус оставаться не перегретым.

Для различных условий работы выпускаются паяльники электрические с регулировкой температуры.

Не имеет значения конструктивное исполнение, регулятор может быть встроенным в корпус или выполнен в виде отдельного блока. Главное – вы знаете, насколько горячее жало у инструмента.

Преимущества регулировки температуры паяльника

Экономия электроэнергии;
Продление срока службы электроприбора;
При повышенной температуре жало покрывается окалиной, вы постоянно отвлекаетесь на его очистку. При этом уменьшается толщина металла – соответственно износ происходит быстрее;
Вы не испортите радиодетали, чувствительные к перегреву;
На монтажной плате не произойдет отслоение токоведущих дорожек от перегрева;
При смене припоя качество пайки останется на прежнем уровне;
Меньше дыма от перегретого флюса;
Вам не нужно менять паяльник при выполнении разных видов работ – просто смените температуру;

Популярное: Паяльник или паяльный фен? Изготавливаем своими руками Как правило, терморегулятором оснащаются приборы с блоком питания. Это дополнительный плюс – высокое напряжение с переменным током может вывести из строя некоторые типы микросхем по причине наводок.

Простейшие двух диапазонные;

Имеют два фиксированных положения. Как правило, максимальная мощность используется для пайки, минимальная – для поддержания нагрева в перерывах между работой.

Сетевые с диммером;

В разрыв питающего кабеля, подключаемого к сети 220 вольт, включен обыкновенный диммер. Нагрев регулируется за счет падения напряжения. Одновременно с этим уменьшается мощность. Эффективность схемы низкая, как и стоимость.

Регулятор в корпусе;

Такими регуляторами оснащаются паяльники, имеющие сложную схему нагрева. Например – импульсные. Блок питания вместе с регулятором размещен в корпусе (ручке). Достаточно эффективная схема, инструмент удобен в работе, разумная стоимость. Вариантов с высокой мощностью нет.

Выносной блок питания;

Самая эффективная конструкция в среднем ценовом диапазоне. Имеется развязка с сетью 220 вольт, широкий диапазон и возможность точного регулирования температуры. Рассчитан на любую мощность. Недостаток – громоздкость. Впрочем, размер – не проблема.

Паяльная станция.

Настоящий комплекс с широкими возможностями для радиолюбителя. Имеет точную регулировку температуры жала и дополнительно термофен (опят же с регулятором). Сложная система управления находится в отдельном корпусе вместе с блоком питания. Нет ограничений по мощности, однако стоимость устройства достаточно большая.

Варианты изготовления

Подставка для паяльника своими руками может быть изготовлена различными способами. Ниже представлены лучшие варианты самоделок.

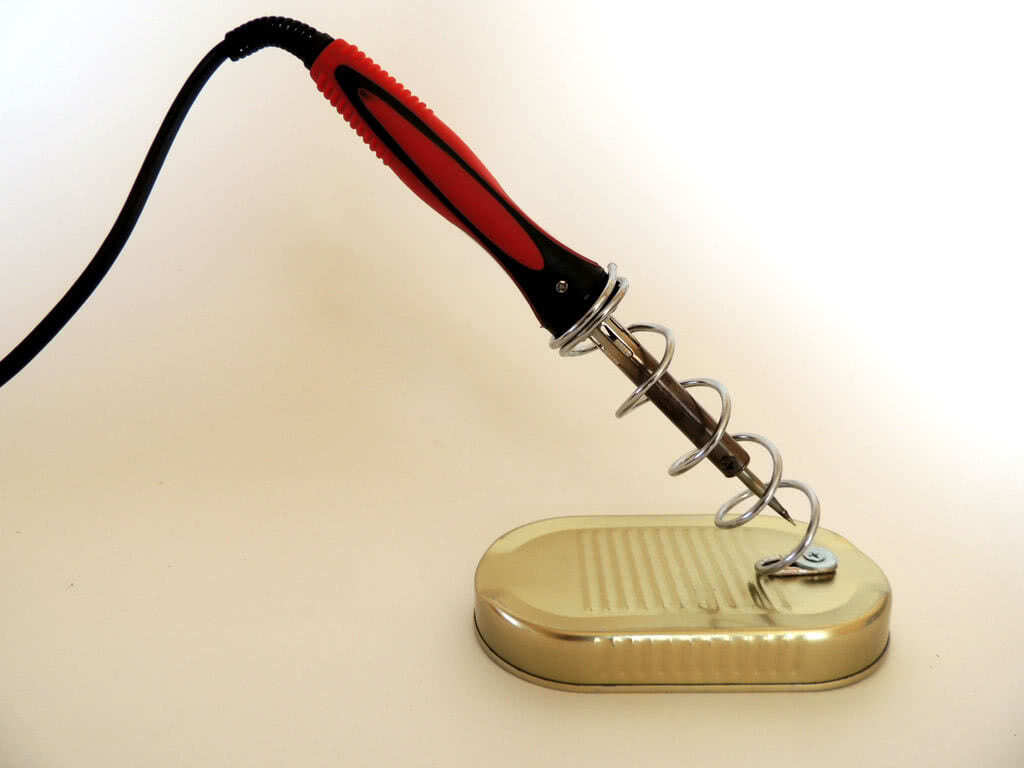

Подставка из проволоки

Для того, чтобы быстро изготовить удобную для удержания паяльника конструкцию, домашнему умельцу потребуется подготовить медные одножильные провода (60 см), консервную банку, болты, шайбы. Рекомендуемый диаметр проволоки по меди составляет 4 мм.

Пошаговый процесс:

Первым делом с проводов снимают изоляцию.
Проволоку выравнивают и накручивают на ручку/карандаш с целью получения плотной спирали.
На кончиках спирали делают крепление, напоминающее по форме ушко.
На дне банки просверливают отверстие небольшого размера.
После этого можно вставить пружинку в банку. Фиксация конструкции осуществляется с помощью болтов и гаек. Для обеспечения прочного крепления применяются шайбы.
Под готовую самодельную конструкцию можно подложить картон.

Подставку из проволоки и банки может сделать каждый домашний умелец.

Проволочная подставка

Многофункциональное устройство

Потратив совсем немного времени, можно сделать многофункциональную подставку, которая будет содержать место под припой, канифоль, площадку для пайки и удобный держатель паяльника. В ходе работы мастеру потребуются следующие материалы:

доска, ширина которой достигает 1 см;
старая панель от системного блока (жесть);
пара крышек от стеклянных бутылок.

Пошаговый процесс:

Первым делом выпиливают эскиз из дерева и старой панели от системника по заранее подготовленному чертежу.
Полученные детали зачищают наждачной бумагой. Края заготовок загибают плоскогубцами и просверливают на них по паре отверстий.
Заготовки окрашивают.
В деревянной подставке делают пару отверстий ножом (под крышки) и обтачивают их надфилем.
Деревянную основу обжигают и покрывают слоем бесцветного лака.
Крышки потребуется приклеить на эпоксидную смолу, а жестяные детали прикрутить с помощью саморезов.

Многофункциональная конструкция позволяет удобно паять оловянные, латунные, медные изделия, полипропиленовые трубы и др.

В свободной части основы можно зафиксировать банку с канифолью

Из подручного материала

Воспользовавшись материалами, которые имеются в доме, можно сэкономить затраты, необходимые для изготовления подставки. Чтобы соорудить удобную конструкцию потребуется подготовить:

наждачку крупнозернистую;
ножовку по металлу;
крестовую отвертку (можно воспользоваться шуруповертом);
тонкую отвертку;
железную пластинку;
пружинку, которую можно снять с авторучки;
жестянку, закрывающую плату (можно снять со сломанного приемника);
металлический фиксатор от антенны;
саморезы 20 мм — 4 шт.;
болтики — 4 шт.;
ДСП тонколистовой (до 18 мм).

Также в ходе работы помимо подручных средств понадобятся плоскогубцы и 2 резиновые пробки с химических пробирок.

Пошаговое руководство:

Вырезанный лист ДСП шлифуют, придавая ему округлые очертания.
Пробки из резины ровно распиливают. Чтобы добиться одинаковой толщины, стоит воспользоваться наждачной бумагой.
В каждую резиновую ножку вкручивают по 1 саморезу.
В конструкции делают отверстия и вкручивают ножки с шурупами.
Железную пластинку изгибают, придавая очертания крючка.
С помощью отвертки проделываются отверстия под пару болтов, предназначенных для фиксации крючка.

Завершающим этапом изготовления подставки из подручного материала будет закручивание болтов, и проверка, насколько хорошо держится крючок.

В качестве основы самоделки нельзя использовать пластик

Подставка из предохранителей

Чтобы сделать подставку из предохранителей в домашних условиях, мастеру потребуется приобрести предохранители и деревянный брусок. Последний будет выполнять функции основы.

Очень важно чтобы поверхность бруска была ровной. Губки предохранителей устанавливают на основу на расстоянии, которое будет идентично размерам паяльника

Губки каждого предохранителя фиксируют саморезами. Удобная конструкция готова к использованию.

Подставка для паяльника

Поговорим о подставке для нашего основного инструмента — паяльника. Я долгое время не заморачивался и пользовался простейшей подставкой с деревяхи и скобы. Ничего плохого не могу сказать про этот способ. Но есть некоторые неудобства, в том что горячая часть паяльника находится открытой и на нее очень любят попадать провода, а в работе их часто на столе довольно много. Ну и решил я все же воспользоваться более современной подставкой. Такая давно лежала у меня в закромах.

Достал ее собрал и тут же обнаружилась парочка неудобств. Первое — подставка слишком легкая и при установке/снятии паяльника ерзает по столу. Ну а второе — это то что она не предназначена для моего паяльника (у меня тонкий паяльник, как в паялках типа Lukey), и он попросту проваливается.

Вторая проблема решилась относительно просто — я взял негодную лампочку дневного света (в принципе любая лампочка подойдет со стандартным цоколем), снял с нее именно сам цоколь выбив все что было внутри, включая второй контакт и стекло которое его фиксирует. В общем на выходе у нас должен быль только цоколь с отверстием в месте второго контакта. Далее наматываем на него немного каптонового скотча для уплотнения и вкручиваем в нашу подставку (на фото все нагляднее).

Теперь подставка стоит устойчиво. Рядом прикрепил еще самодельный держатель мочалки (мне ей больше нравится чистить жала чем губкой).

Пазы в корпусе винчестера удобно использовать для хранения жал.

Кстати в корпусе остается много крепежных отверстий с резьбой. Можно применить их для крепления держателей подсветки или увеличительных стекол. В общем тут уже можно подключать фантазию и усовершенствовать подставку под свои требования.

Листая старые журналы

В старых журналах «Радио» можно найти чертежи, как сделать подставку с экономным переключателем нагрузки.

В качестве основы (1) используется доска с выбранной серединой, или П-образная конструкция из полоски фанеры и двух брусков по длинным краям
Под поверхностью размещается контактная группа реле на 220 вольт (2,4,5) с крупными токосъемными площадками. Схема подключения перебрасывает питание либо напрямую, либо через диод. Радиоэлемент «отрезает» половинки полупериода переменного напряжения 220 вольт, снижая его до величины 110
Через тягу (6), подпружиненная (7) кнопка (8) нажимает на контакты, когда паяльник лежит на подставке. Электроэнергии тратится вдвое меньше, при этом паяльник практически мгновенно разогревается до полной мощности. Тяга крепится за консоль (9)
Сам инструмент располагается на кронштейнах (3) и (10)
В задней части располагается розетка для паяльника, соединенная с выходными контактами реле. К входу подсоединяется силовой провод питания
Между стойками, обычно прибивали жестяную баночку из-под обувного крема или вазелина, для хранения канифоли

Конструкция проста, но удобна и эффективна. Если не хочется заморочек с контактами – делаем простую функциональную подставку. Опять же из опыта советских радиолюбителей.

Популярное: Регулятор температуры паяльника своими руками, или паяльная станция?

Подставка под паяльник своими руками по шагам:

Берем кусок фанеры или ДСП от старой мебели. Вырезаем прямоугольник, обрабатываем
Из куска оцинковки вырезаем заготовку размером с ладонь, для опоры типа «ласточкин хвост»
Сгибаем пластину, получаем готовый элемент. К слову – такую деталь уже можно использовать, как примитивную подставку
Для удержания катушки с припоем, вкручиваем в основание стальную шпильку
Третьим элементом является универсальное корытце. Можно использовать как стол для лужения или хранилище для канифоли. На этом конструкция готова.

Самодельная подставка под паяльник своими руками

Подставка под паяльник из проволоки.

Подставка для паяльника из предохранителей.

Мобильная подставка.

https://youtube.com/watch?v=5ei2kG58skU

Ну а с инструкцией по изготовлению, вы можете ознакомиться здесь.

Сложные подставки под паяльник своими руками.

Процесс изготовления смотрите здесь.

Ну и еще две и не менее интересные идеи в видеоформате.

https://youtube.com/watch?v=veYi0wKLLWU

https://youtube.com/watch?v=ziNXRclDZ3c

Самая простая подставка.

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится

Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

https://youtube.com/watch?v=PKiSGkTVFh4

Как изготавливается подставка для паяльника своими руками

Детали для USB-инструментов

Монтаж гнезда питания паяльника, протяжка проводов

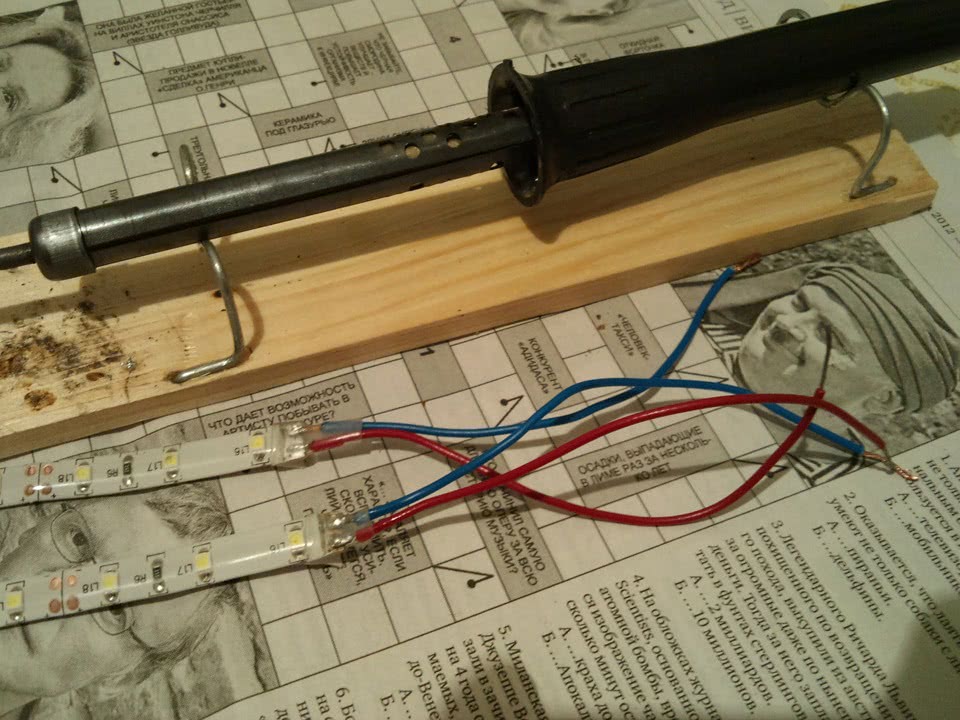

Самодельная подставка для паяльника со встроенным регулятором мощности

Способ №3 Мощный импульсный паяльник

Пробковая подставка

Подставка с приспособлением «третья рука»

Самодельная подставка под паяльник своими руками

Температура паяльника для пайки – как подобрать

Преимущества регулировки температуры паяльника

Варианты изготовления

Подставка из проволоки

Многофункциональное устройство

Из подручного материала

Подставка из предохранителей

Подставка для паяльника

Листая старые журналы

Самодельная подставка под паяльник своими руками

Идея №1 – Используем резистор

Похожие записи:
