Для чего нужна бетонная подготовка под фундамент

Большая часть массивных строений требует обязательной укладки бетона под любое фундаментное основание. Выполняется она для достижения таких целей:

  • Максимально выровнять дно углубления. Такая подоснова нужна при использовании сборных, плиточных фундаментов. Когда закладывается ленточная неглубокая основа под небольшое сооружение, вместо бетонной подушки допускается применить гравий, утрамбованный песок.
  • Обустроить дренажную систему. Она обеспечивает отведение осадков на безопасное расстояние, препятствует вытягиванию влаги из глубины.
  • Защитить будущее сооружение от сдвигов (периодического сезонного перемещения грунта). Прослойка из гравия либо песка способна стабилизировать слабые, глинистые почвы.
  • Избежать негативных последствий морозного пучения. В слишком холодный период года земля сильно промерзает, мороз добирается до подземных вод. Они превращаются в лед, значительно увеличиваются в размерах и, как следствие, выталкивают фундамент из почвы. Качественная бетонная подготовка успешно препятствует подобному процессу.
  • Не допустить усадки постройки. Надежная опора под сооружением предотвратит процесс оседания, возникающий впоследствии естественных явлений.
  • Обеспечить постройке стабильность. Она предупредит негативный исход подземных толчков, которые нередко случаются в сейсмологически опасных регионах.

Кроме высоты, длины, ширины бетонной подготовки важно рассчитать ее способность противостоять близкому расположению склонов, насыпей Источник stroykarecept.ru

https://youtube.com/watch?v=Rnp7RPE_aQk

https://youtube.com/watch?v=u05ZEK1F2rU

Какие бывают виды предварительного приготовления основания

Подготовка под фундамент выполняется двух видов. Сюда относится щебневая и бетонная. Так, щебневая подготовка обладает неоспоримым преимуществом, которое заключается в существенной экономии на полной стоимости строительных работ. Обуславливается это не только небольшой стоимостью щебёнки, но и значительной экономией цементной составляющей. Что касается щебневой прослойки, то её толщина должна равняться двадцати сантиметрам. Данный слой необходимо уплотнить и в дальнейшем тщательно утрамбовать.

Что же касается бетонной подготовки под фундаментное основание, то его обустройство особо актуально в тех случаях, когда возникает необходимость в постройки конструкицй плиточного и ленточного типов. Обуславливается это тем, что в случае использования вышеуказанных технологий постройки фундамента обычно прибегают к использованию жёсткого каркаса из стальных прутьев. Применяют такой каркас чаще всего перед тем, как залить конструкцию бетонным раствором. Также есть ещё одна причина, которая заключается в том, что значительно проще возводить фундамент именно на жёсткой поверхности. Стоит также отметить и то, что особо актуальной подбетонка фундамента становится в зимний период. Объясняется это тем, что именно в это время почва ухудшает свои характеристики.

Приведём наиболее важные моменты, содержащиеся в инструкции:

  1. Правилами допускается использование для осуществления операции подбетонирования такого бетона, который характеризуется маркой М50, не ниже.
  2. С целью выравнивания заданного участка может потребоваться общая толщина слоя в десять сантиметров. Кроме того, данного слоя может хватить также и для формирования достаточно хорошего основания под фундамент.
  3. Перед укладкой бетонной смеси необходимо оборудовать песчаную или щебневую подушку.

Необходимые материалы и инструменты

Для выполнения мероприятий по формированию щебеночной основы подготовьте:

  • Приспособление, предназначенное для уплотнения массива, которое можно самостоятельно сделать, используя древесину или металл.
  • Битум в жидкой консистенции.
  • Прочный шанцевый инструмент.
  • Щебень.

При выполнении капитального основания для фундамента потребуется тощий бетон или обладающий необходимыми прочностными характеристиками бетон М 100, соответствующий классу В 7,5. При значительных объемах заливаемой поверхности, целесообразно использовать автомобильный бетоносмеситель, позволяющий быстро доставить предварительно заказанный раствор.

Последовательность работ

Работы по устройству подбетонки под фундамент из тощего бетона проводят по схеме:

  1. Выравнивают дно котлована или траншеи.
  2. Отсыпают крупный и средний щебень, выравнивают, трамбуют. Высота слоя — 10-15 см.
  3. Следующий шаг — подсыпка под фундамент из песка фракции 2-2,5 мм, увлажнение, трамбовка.
  4. Устанавливают опалубку под подушку под ленточный фундамент.
  5. Монтируют арматурную сетку и вертикальные выпуски для связи фундамента с подготовкой основания.
  6. Для заливки подушки используют бетон М100 на портландцементе марки не ниже М500. Высота слоя — 10 см.
  7. Выравнивают поверхность, трамбуют вибраторами для выпуска воздуха из толщи раствора.
  8. Через 3-7 дней щиты опалубки снимают.

Перед тем, как монтировать фундамент, нужно сделать гидроизоляцию подушки с помощью обмазочных или рулонных защитных материалов. Согласно СНиП допустимые отклонения по горизонтали не должны превышать 5 мм при проверке двухметровым уровнем, а по всей длине участке — 20 мм.

Нормативные документы – СНиП и Свод Правил (СП)

В данных документах определяются мероприятия по проектированию и устройству оснований с учетом:

  • типа грунта;
  • окружающей застройки;
  • действующих нагрузок;
  • сейсмичности;
  • экологических требований.

Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП, по несущей способности и возможным деформациям. В первом случае расчет требуется, если:

  • предполагается наличие значительных сжимающих нагрузок;
  • строение предполагается размещать вблизи откосов, на склоне или насыпи;
  • под подошвой фундамента находятся слабые грунты.

В качестве нагрузок на бетонную подготовку фундамента принимаются все передаваемые от сооружения длительные и кратковременные усилия, включая вес подземной части строения. Возможные сочетания указаны в СНиП.

Приведём алгоритм действий в процессе подбетонирования

  1. После обустройства подушки переходим к этапу возведения опалубочной конструкции.
  2. Далее должны быть уложены стальные арматурные прутья. Армирование призвано улучшить прочностные качества конструкции в результате.
  3. Затем выполняется заливка сооружения бетонным раствором.
  4. Посредством глубинного вибратора необходимо осуществить завершающую трамбовку бетонной подушки.

Именно таким образом и осуществляется устройство подбетонки под фундамент. Для того чтобы гарантировать наилучшее качество исполнения конструкции в результате, требуется осуществление всех работ в соответствии со всеми нормами и правилами. Недопустимо пренебрежение технологией, от этого зависит действительно многое.

Похожие публикации:

  • Столбчатый фундамент под каркасный дом: устройство и особенности
  • Фундамент под гараж из шлакоблоков: особенности и устройство
  • Устройство опалубки для фундамента: особенности и рекомендации
  • Фундамент на столбах своими руками: особенности и устройство

Нажмите, чтобы отменить ответ.

Что такое подбетонка и зачем нужна?

Определение и назначение

Бетонная подготовка под фундамент представляет собой работу по заливке прослойки из монолитного материала, что обеспечит экономичную и удобную постройку основного несущего сооружения. Устройство подбетонки имеет первоочередную задачу — упрочнение и выравнивание площадки для дальнейшего бетонирования. Как вариант, можно выполнить подушку из рулонного средства, песка, щебенки или же комбинированный вид сооружения из двух материалов. Но свойства этих средств не позволяют создать устойчивую конструкцию на слабых типах почвы — торфяной, сапропелевой, переувлажненной глины.

Нормативные документы, необходимые для устройства подбетонки: СНиП 52—01—2003, СП 50—101—2004. Толщина бетонной подготовки — около 100 мм. Ее главное назначение — создание надежной опоры фундамента строения при неблагоприятных факторах окружающей среды и эксплуатационных особенностях здания, например:


Слой данного основания не должен быть очень толстым.

  • На слабой и подвижной почве.
  • На территориях с элементами сложного естественного и искусственного рельефа (откосы, насыпи, склоны).
  • С высокими сжимающимися нагрузками от постройки.
  • В регионах с повышенной сейсмической активностью.

Посмотреть «СНиП 52-01-2003» или

Посмотреть «СП 50-101-2004» или

Функции сооружения

Бетонная подготовка выполняет ряд второстепенных, но не менее важных задач:

  • Создание гидробарьера. Во время заливки бетона для фундамента жидкая смесь не будет просачиваться в землю, при этом влага удерживается в растворной массе.
  • Формирование ровной поверхности. При таких условиях уменьшается расходование бетонной смеси.
  • Защита от поверхностной влаги. Фундамент уязвим перед грунтовой водой, защитный слой повышает его сопротивляемость агрессивной среде.
  • Перераспределение нагрузок. Бетонная подушка принимает на себя всю тяжесть строения и плавно распределяет ее на грунт.
  • Создание улучшенных условий для монтажа армокаркаса. Укладывать элементы скелета проще по готовой бетонной подушке.
  • Противостояние усадочным процессам. Строение надежно держится «на плаву», не разрушается от движения грунта.
  • Увеличение прочностных и эксплуатационных показателей. Амортизирующая подушка улучшает свойства строения.

Виды и технология производства работ при устройстве подготовки

Устройство подбетонки под фундамент, а точнее, несущего основания будущего фундамента включает в себя несколько видов работ:

  • песчаная и щебеночная засыпка;
  • бетонная плита из бетона класса В7,5-В15;
  • слой из профильной мембраны.

Толщина каждого слоя и характеристики применяемых материалов, а также необходимость каждого слоя определяется проектной документацией, выполненной на основании проведенных расчетов. В них учитываются факторы:

  • класс грунта на участке строительства;
  • этажность, высотность будущего здания;
  • назначение сооружения;
  • класс сейсмической опасности для района строительства.

Песчаная подготовка

Песчаная подготовка без дополнительных слоев подходит для частного строительства, например, для деревянного дома или хозяйственных построек. Высота подготовки 200-300 мм, используется песок с размерами зерен 2-2,5 мм, речной или морской, чтобы в нем не было глинистых включений. Перед началом работ с поверхности снимается растительный слой. Для защиты от грунтовых вод перед подготовкой по дну котлована необходимо расстелить геотекстиль, затем засыпается строительный песок, утрамбовывается послойно и его поверхность выравнивается строительным уровнем. Верхний слой окончательно уплотняется.

https://youtube.com/watch?v=lyKFwdClA18

Щебеночная подготовка

Подготовка из щебня выполняется для сооружений из монолитного железобетона. Она выполняется поверх песчаной подготовки или по дну котлована, после снятия растительного слоя почвы. В основном используется щебень фракции 20-40 мм. Если по проекту требуется значительная толщина щебеночного слоя, более 300 мм, возможен вариант, когда нижний слой выполняют из материала фракции 40-70 мм, а верхний, после тщательной утрамбовки виброкатками или виброплитой нижнего слоя, насыпают из щебня 20-40 мм, который также трамбуют. В случае наличия на участке слабых природных грунтов, а также негативных результатов экологических и геологических изысканий, в проект включаются дополнительные мероприятия по замещению природного грунта щебнем, толщина слоя при этом достигает 1500 мм. Щебень насыпают слоями по 50-100 мм, тщательно уплотняют, добиваясь максимальной жесткости и прочности. После финишной утрамбовки и выравнивания, весь щебень необходимо пролить горячим битумом.

Мембрана

Профильную мембрану называют современным аналогом рубероида, который раньше использовали повсеместно. Недавно созданный материал выполняется из полиэтилена высокой прочности, снабженный ребрами жесткости, выступами и шипами. Именно благодаря выступам мембрана перераспределяет давление грунта по всей площади фундамента и исключает возможность появления локальных очагов давления, которые могут разрушить конструкцию.

Технология укладки мембраны в качестве подготовки под фундамент включает в себя следующие работы:

  1. На дно подготовленного котлована укладывается слой из утрамбованного щебня толщиной 100 мм.
  2. Слой заливается выравнивающей заливкой цементным раствором с последующей обработкой праймером.
  3. На поверхность наносится битумный клей, на который внахлест крепится мембрана. Швы дополнительно проклеиваются.

Уложенная по слою щебня и выравнивающей цементной стяжке профильная мембрана может служить как самостоятельная подготовка под фундамент, без бетонной подготовки, если уровень грунтовых вод располагается значительно ниже уровня отметки котлована. В этом случае работы по гидроизоляции плиты фундамента не производятся и от бетонной подготовки можно отказаться.

Бетонная подготовка

В случае близкого расположения грунтовых вод к поверхности, а также возведения многоэтажных зданий проектом предусматривается полный комплекс работ по устройству подстилающих слоев под фундамент, который помимо песчаной и щебеночной подготовки, включается в себя бетонную плиту из тощего бетона класса В7,5 или В15 толщиной 100 мм. Необходимость армирования бетонной подготовки определяется расчетом на основании собранных на фундамент нагрузок. В случае армированной плиты ее толщина может быть увеличена до 150-200 мм. Технологическая последовательность работ включает в себя следующие этапы:

  1. На слой утрамбованного щебня укладывается в 2 слоя полиэтиленовая пленка. Она предупреждает попадание бетонной смеси в нижележащие слои.
  2. Горизонтально укладывается арматурная сетка, обычно из арматуры диаметром 6-8 мм.
  3. По периметру будущего фундамента с учетом отступа от края плиты на 100-150 мм устанавливается опалубка, которая будет удерживать бетон.
  4. Заливается бетонная смесь в подготовленную опалубку. Тело бетона вибрируется.

Гидроизоляция

Гидроизоляционные работы являются неотъемлемой частью комплекса работ «нулевого цикла». Бетон, из которого производятся подземные конструкции, имеет пористую структуру, легко впитывающую воду. Грунтовые воды, содержащие в своем составе минеральные примеси, являются для подземных сооружений агрессивной средой. Поэтому выполнять работы по гидроизоляции необходимо на начальном этапе — при устройстве фундамента. При укладке подстилающих слоев допускается укладка нескольких слоев геотекстиля между песком и щебнем. Затем гидроизоляция выполняется по верху бетонной подготовки. Она может быть следующих видов:

  • рулонной;
  • обмазочной;
  • из мембранных материалов.

Рулонные материалы и мембраны укладываются внахлест, последовательно перекрывая всю площадь плиты фундамента. Обмазочная гидроизоляция выполняется методом нанесения на поверхность нескольких слоев гидроизоляционного состава, создавая бесшовную защиту от влаги. Наиболее надежным способом защиты от влаги является комбинированное использование различных видов гидроизоляции.

Надежное основание, качественно выполненное с соблюдением проектных решений и строительных норм, станет отличным фундаментом для возведения сооружения любого типа.

МЕМБРАНА ВМЕСТО ПОДБЕТОНКИ

Самый современный и экономичный способ подготовки основания под фундамент- использовать профилированные геомембраны. Это рулонный полимерный материал, применяемый в строительстве для устройства гидроизоляции, дренажа и в том числе для подготовки оснований фундаментов. Мембрану укладывают на выровненное и уплотнённое основание. Арматуру выставляют поверх мембраны. Заливку плиты можно начинать сразу после раскладки мембраны и армирующего каркаса поверх неё.

Использование мембран вместо бетонной подготовки позволяет значительно ускорить изготовление фундамента за счёт времени, необходимого на твердение тощего бетона. Мембрана обеспечивает дополнительную защиту фундаментной плиты от подъёма грунтовой влаги, а также эффективно предотвращает потерю цементного молочка при укладке бетонной смеси.

Преимущества подбетонной подготовки

Слой тощего бетона в 10 см сумеет выровнять все неровности, которые допущены в ходе выполнения земляных работ. Использование данной технологии позволяет легко и удобно монтировать арматурные каркасы, согласно проектным положениям. Также основание из тощего бетона исключат контакт металла с грунтом, а, следовательно, его коррозию.

Подбетонка облегчает разметку осей, привязку стен и других конструкций. По сути, этот слой служит дополнительной гидроизоляцией, которая при сооружении фундамента и застывании бетона не дает «цементному молочку» вытечь в грунт. В результате фактическая марка материала не снижается, и в процессе используется тот объем стройматериала, который запланирован в проекте. Данную технологию можно использовать, практически, на любых участках застройки. Обустройство подбетонки во время затвердевания фундамента обуславливает удержание влаги, что делает процесс максимально корректным.

Подушку из щебня можно выбирать, если грунт на дне котлована тщательно утрамбован, а уровень грунтовых вод находится ниже уровня проведения подготовительных работ. Но в этом случае лучше обустраивать дополнительную гидроизоляцию. Также вам придется постараться с арматурой, чтобы она заняла адекватное проекту положение.

Технология регламентируется тремя нормативами: СНиП2.02.01-83, СНиП13330.2012 и СНиП50-101-2004. Эти документы предписывают осуществлять проектирование и расчеты в соответствии: с типом грунта, с особенностями окружающей застройки, с учетом реальных нагрузок, с учетом класса сейсмичности района и экологическими требованиями местных властей.

Как выполняется бетонная подготовка

Утрамбовываем тщательно грунт в траншее или котловане и выравниваем его

Необходимо сразу сказать, что подбетонка не является обязательным элементом конструкции. Если ваш объект не масштабен, грунт на участке плотный, рельеф – ровный, а черновое основание предусматривает тугую стальную стяжку, выполнять работу не экономично и не практично, поскольку дополнительные усилия никак не повлияют на результат.

Выравниваем дно траншеи щебнем мелкой фракции и утрамбовываем

Если бетонная подготовка целесообразна, то ее обустройство нужно начинать с рытья траншеи и утрамбовки ее дна. Ее глубина складывается их толщины подушки и толщины подбетонки. На дно траншеи высыпается расчетное количество песка и камня, которые также утрамбовываются. Далее необходимо слой гидроизоляции. Это может быть битум, рубероид или пленка. Бетонная подготовка под монолитную ленту должна выступать за пределы подземных конструкций на 10 или 15 см. С учетом этих значений должна формироваться и песчано-щебеночная подушка.

Заливаем бетон марки М100 в опалубку, выравниваем

Как залили бетон не забывайте поливать его водой, иначе бетон не созреет, а высохнет

Формирование опалубки и арматурного каркаса

Для того, чтобы фундамент работал в виде «перевернутой буквы Т» необходимо армирование. На этом этапе необходимо выставить опалубку. Для бетонной подготовки достаточно использовать доски 150х40, которые кольями закрепляются в горизонтальном положении. Затем на дно созданной конструкции выкладывается арматура, согласно проекту. По завершению работы начинается замешивание тощего цементного раствора, где содержание самого цемента не велико. В качестве наполнителей используются щебень и песок. Готовый материал заливается в опалубку. Его также нужно утрамбовать, чтобы выгнать воздух с помощью вибратора.

Верхний слой подбетонки нужно выровнять, и накрыть пленкой, которая предотвратит интенсивное высыхание поверхности. В зависимости от плотности грунта, толщина бетонной подготовки может варьироваться от 6 до 10 см. Строительные нормативы рекомендуют не допускать уклона конструкции более 5 мм на 1 метр длины ленточного фундамента. Если вы хотите добиться надежной увязки подбетонки с фундаментом, целесообразно установить вертикальные металлические стержни, чтобы они возвышались над поверхностью от 20 до 30 см.

Практически в каждом строительном проекте предполагается проход по таким конструкциям коммуникаций. Их можно сделать на следующем этапе возведения объекта с помощью болгарки или бурения. Но рациональней «заложить» такие отверстия во время обустройства бетонной подготовки – в сыром растворе. Это сэкономит время и денежные средства.

Какая бетонная подготовка под фундамент лучше

Под монолит или блочный фундамент подушку устраивают одним из двух способов:

  1. Заливка 10-сантиметрового слоя бетона низких марок М50–М100.
  2. Выкладка щебня, заливка жидким битумом.

Чаще всего подбетонка отличается от других аналогичных подготовок тем, что она является уширением фундамента. Растягивание площади несущей поверхности необходимо, если рассчитанной ширины стенки фундамента не хватает для восприятия веса от будущего дома. Расширенное основание выдержит гораздо больший вес, прослужит надежной опорой. Толщина подбетонки в таком случае должна быть минимум 300 мм, но не больше 400 мм.

Согласно строительным нормативам, во время изготовления бетонной подушки должны быть учтены и выполнены следующие моменты:

  • тощий бетон готовится из марки М50;
  • толщина подушки равна 10 см;
  • смесь заливают на песочно-щебневую подушку;
  • залитой массе нужно расстояться в течение 28 суток;
  • при составлении проекта и непосредственном устройстве основы под фундамент необходимо учесть вид грунта, нагрузку от объекта, расположение ближайших построек, уровень сейсмической угрозы и степень экологичности материалов;
  • для каркаса применяется арматура холоднодеформированного типа (d=3-12мм), упрочненная 6–40 мм или горячекатаная (d=3-80 мм).

Расчет нагрузки является обязательным мероприятием в случае сжатия почв во время зимних морозов, размещения дома на холме или склоне, расположения подошвы на неустойчивой поверхности.

Устройство песчаной подушки

Дно фундамента обязательно предварительно выравнивается. Для этого заглубление должно быть проведено ниже проектной отметки. Можно устанавливать песчаную подушку поверх материкового котлована, когда устанавливается плита без заглубления. Кроме того, устраивают песчаную подушку и при выкапывании котлована.

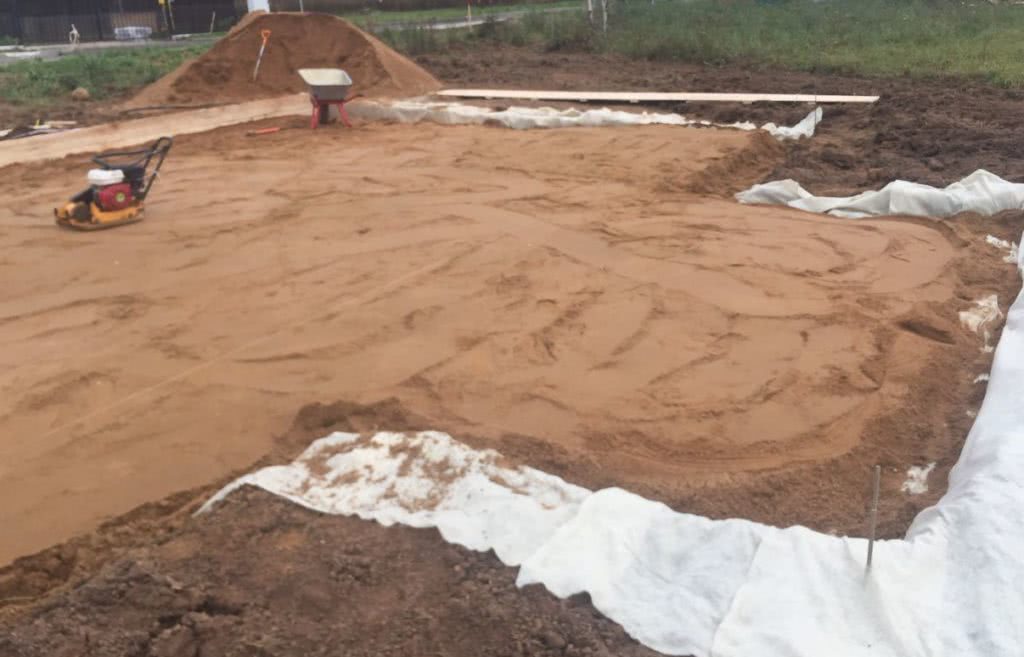

Геотекстиль под песчаной подушкой

Также допускается использование и других изолирующих тканей.

Обозначим еще несколько существенных факторов:

  • Ручная трамбовка не обеспечивает необходимого результата.
  • Желательно применение специальной виброплиты для трамбовки.
  • Чтобы песок достиг необходимой плотности, его потребуется регулярно смачивать.
  • Укладка песчаной подушки осуществляется с одной толщиной по всей площади. Именно для гарантирования равномерности слоя используют трамбовку.
  • Плотность должна быть максимальной. Когда песчаная подушка качественно утрамбована, на ней не остается следов от обуви.

Заливка тощим бетоном

Цена бетонной подготовки под фундамент занимает среднее положение между предыдущими. При этом прочность подбетонки гораздо выше подушки из щебня.

После заливки тощим бетоном грунт не проседает, и строение максимально надежно фиксируется. Толщина бетонной подготовки под фундамент согласно СНиП колеблется в пределах 15 — 30 см.

Данный показатель определяется исходя из следующих параметров:

  • типа почвы,
  • уровня грунтовых вод,
  • массы возводимого здания.


Компоненты раствора подбетонки стандартные, но их пропорции в растворе отличаются от товарного бетона

Тощим бетоном называют раствор, состоящий из 6 % цемента марки М100 прочностью В15 с заполнителями из щебня и песка. Специфика состава и минимум компонентов способствует быстрой гидратации смеси.

Рецепт состава для подбетонки на 1 м3:

  • цемент — 275 кг,
  • песок — 590 кг,
  • щебень — 1377 кг,
  • вода — 165 л.

При необходимости усилить морозоустойчивость или влагонепроницаемость прослойки в состав водятся добавки и пластификаторы. Время подготовки раствора должно быть не более 5 минут.


На фото схема максимально возможного набора пирога фундамента монолитной плиты с устройством подбетонки
