Печка из колесных дисков своими руками для бани и шашлыка

Конструкции печи для бани

Построить хорошую топку для парилки можно из любых камазовских дисков размером на 20 дюймов

При выборе необходимо обратить внимание, чтобы обод был не деформирован, без следов ударов или развальцовки борта. Выровнять согнутый металл толщиной в 7-10 мм в условиях гаража практически нереально, а трещину можно и заварить

Для строительства печи в бане или парной используют два варианта топки:

Вертикальный тип камеры сгорания. Диски одеваются стопкой и свариваются по стыкам, получается компактная, прочная и устойчивая конструкция;
Бочковый тип топочной камеры. Корпус печи сваривается из трех ободов и монтируется в горизонтальном положении. Такая модель удобна для оборудования загрузки из предбанника или любого другого подсобного помещения.

Третий вариант, комбинированный, предполагает обустройство в бане зольника и топочной камеры из красного и огнеупорного кирпича. Диски используются на печи только для оборудования свода, каменки и бака для горячей воды.

Для строительства подобной печи в бане потребуется опыт и мастерство профессионального печника. В противном случае нагрузка от 150 кг дисков и 50 кг камней может стать причиной появления трещин в кирпичной кладке стен печи.

https://youtube.com/watch?v=sSHur6_kVyo

https://youtube.com/watch?v=y8-WNg2QrCU

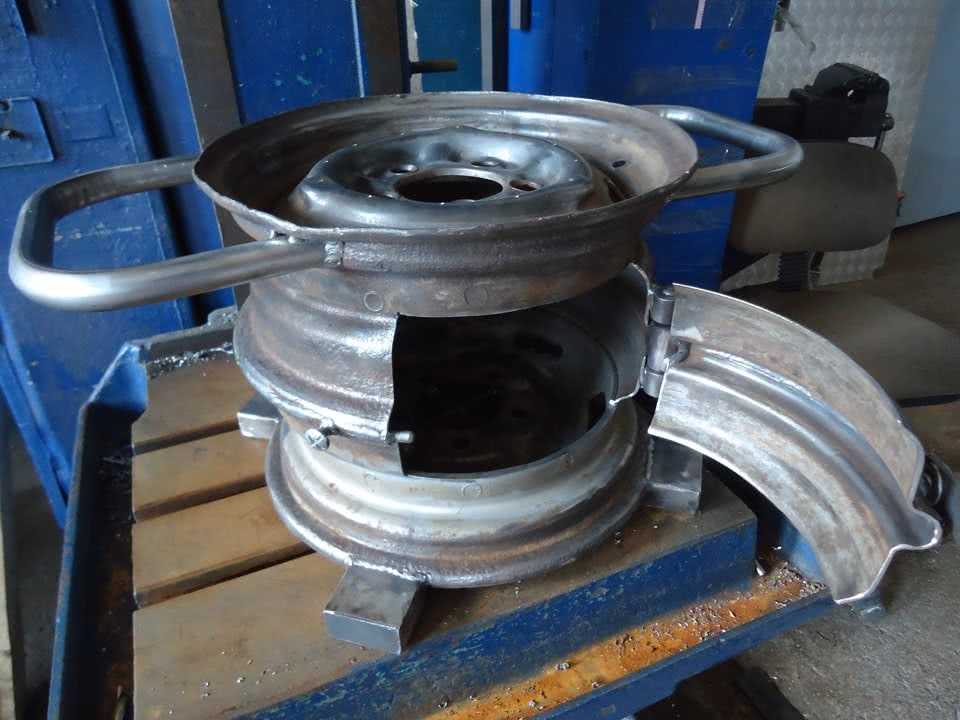

Теплогенератор на дровах, сваренный из дисков

Автора печи, представленной ниже на фото, вдохновила конструкция известных обогревателей типа «Булерьян». Только оригинал стоит приличных денег, а вот такое собственноручное изделие обходится вдесятеро дешевле, при условии, что в хозяйстве найдется 3 колеса от УАЗа или ГАЗели. Кроме того, потребуется немного листового металла и трубы диаметром 100—150 мм, да еще короткий патрубок Ø76 мм.

Самое трудное – вырезать из колесных дисков внутреннюю часть. Болгаркой не очень удобно, да и металл толстый. Предпочтительнее газовый резак, но если его нет, то сгодится и болгарка. Затем с помощью сварочного аппарата диски герметично стыкуются, образуя корпус. Задняя часть закрывается металлическим листом с приваренным к нему патрубком дымохода Ø100—150 мм. Если есть желание, то на этом патрубке устанавливается заслонка регулирования тяги, как показано на фото:

Делать заслонку управления тягой необязательно, если сделать печь из колесных дисков с регулируемой подачей воздуха. Для этого в переднюю дверцу встраивается патрубок с воздушной заслонкой с подпружиненной осью. Кроме этого, внутри топливника установлена дополнительная пластина, разделяющая пространство на 2 части, как в «Булерьяне». Вверху получается вторичная камера, куда и приварен патрубок дымоходной трубы.

Печь может принимать любой диаметр, длину и ориентацию в пространстве. Все зависит от количества и размера дисков, а еще – от вашей фантазии.

Конструктивные особенности печи из колесных дисков

Печь для бани своими руками из старых машинных дисков – оптимальный вариант. По сравнению с металлическими магазинными печами, они дешевы, просты в конструкции и способны прослужить не меньший срок, чем покупные печки.

Особенности конструкции печи:

Небольшой размер.
Простота сборки.
Используемый материал крепкий, прочный устойчивый к повреждениям.
Круглая форма колес – оптимальная форма для банной печи.
Для растопки летом требуется всего пара поленьев (предпочтение стоит отдавать заранее приготовленным дровам из дуба).
Печь быстро остывает: в зимние холода процесс остывания печи занимает примерно 2 часа.
Во время топки можно мыться в бане, так как в этой конструкции отсутствует накопление угарного газа.
Возможность использовать разный материал для растопки бани.

Благодаря разной величине колес, можно выбрать размер будущей печи. Если требуется банная печь приличного объема, то идеальный вариант – печь для бани из дисков любой модели грузового автомобиля.

Строим вертикальную печку из дисков

Конструкция печи, ее устройство и принцип работы понятны из приведенного ниже фото.

Корпус печки собирается из четырех дисков от ЗИЛ 131, УРАЛА или КАМАЗа. Комплект уложенных стопкой стальных ободов достигает в высоту почти 90 см, а учитывая вес воды в верхнем баке и камней, становится понятно, что конструкция получается довольно неустойчивой.

Чтобы обезопасить баню от пожара, для печки необходимо сделать классический бетонный фундамент с термоизоляцией, а для нижнего кольца, выполняющего роль зольника, использовать диск модели 43118-3101012 с максимальным диаметром обода в 560 мм. Широкая часть заваривается листовым металлом, оголовок зольника подрезают, чтобы было удобнее соединить с топочной камерой.

Следующие два кольца обрезаны по одной из сторон и сварены вместе в цельную полость. Это топка печи. Как и в зольнике, так и в камере сгорания в стенке диска необходимо вырезать лючок для загрузки дров или брикета.

Верхняя часть печи представляет собой бак с водой и каменку. Ее, как и зольник, лучше изготовить из скоростных колесных дисков с высокими бортиками. В центральной части конструкции вваривают толстостенную металлическую трубу, к которой будет крепиться ствол дымохода.

Особенности конструкции

Одну из особенностей построения печи такого типа мы рассмотрели, перейдем к иным. В подавляющем большинстве случаев печь из дисков компонуется в виде комбинированной. Ключевая причина такого решения — пар полученный от печки, составленной из дисков целиком достаточно жесткий и некомфортный

Для сауны, с ее низкой влажностью это не настолько принципиально, а вот в русской паровой бане на это обстоятельство, безусловно, стоит обращать внимание

Для получения качественного мягкого пара необходимо иметь печь с кирпичной топкой. Диски используются как емкость для укладки каменной засыпки закрытого типа и как насадной водогрейный бак для нагрева воды. Использование открытой каменки весьма ограниченно по причине невозможности сжечь топливо в печи до полного состояния, поэтому фрагменты сажи будут осаживаться на камнях, что вызовет их попадание в атмосферу парной при первой же попытке поддать пару ковшиком воды.

В случае, если соорудить каменную топку возможности нет, то стоит изготавливать полноразмерную печь из грузовых дисков, которые куда более габаритнее легковых и имеют основной посадочный диаметр в районе 20 — 22 дюймов. Для снижения общей высоты и закладки дисковых сегментов конструкцию стоит выполнить с колосниковой решеткой закладного типа, выполненную из стального круга толщиной 6-10 мм по диаметру внутренней посадки и арматурных прутов толщиной 12-16 мм.

В центре круга прорезается отверстие диаметром 150-170 мм на которые вразбежку привариваются арматурные отрезки. Прохода воздуха такой колосниковой решетки достаточно для разгона до мощности 25-27 кВт. При вкладке колосника необходимо обеспечить тепловой зазор в пределах 8-10 мм, под колосниковым отверстием размещается металлический зольник с диаметром порядка 200 мм.

Опять же, принимая во внимание факт образования жесткого пара, в условиях повышенной влажности русской паровой бани, печь такого типа лучше применить для обустройства финской сухопарной сауны. В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео. В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео

В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео.

Любой тип печи для бани, изготовленный своими руками из подручных средств, отличается простотой конструкции и легкостью монтажа. Благодаря компактным размерам колесная банная печь быстро прогревается, поэтому обладает высокой теплоотдачей.

Самодельная печь из дисков обладает рядом преимуществ:

доступность и дешевизна строительных материалов;
простота изготовления;
высокая прочность и долговечность;
эргономичная конструкция, не занимающая много места;
ускоренный прогрев и высокая тепловая отдача;
устойчивость к механическим повреждениям и деформациям;
инертность при воздействии повышенной влаги и высоких температурных режимов;
возможность использования различного типа топлива – древесины, угля, пеллет.

Предлагаем ознакомиться Как установить печь в деревянном доме?

Среди недостатков устройства можно выделить следующее:

быстрый нагрев металлических дисков способен привести к травмированию и появлению ожогов при неосторожном обращении с печкой; быстрое остывание конструкции потребует увеличения объема используемого топлива в 2 раза. По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений

По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений.

https://youtube.com/watch?v=9BgZUN1NKH4

https://youtube.com/watch?v=Nbny_HkdBzM

https://youtube.com/watch?v=_nOMFp0OCTg

Перечень материалов и оборудования для монтажа

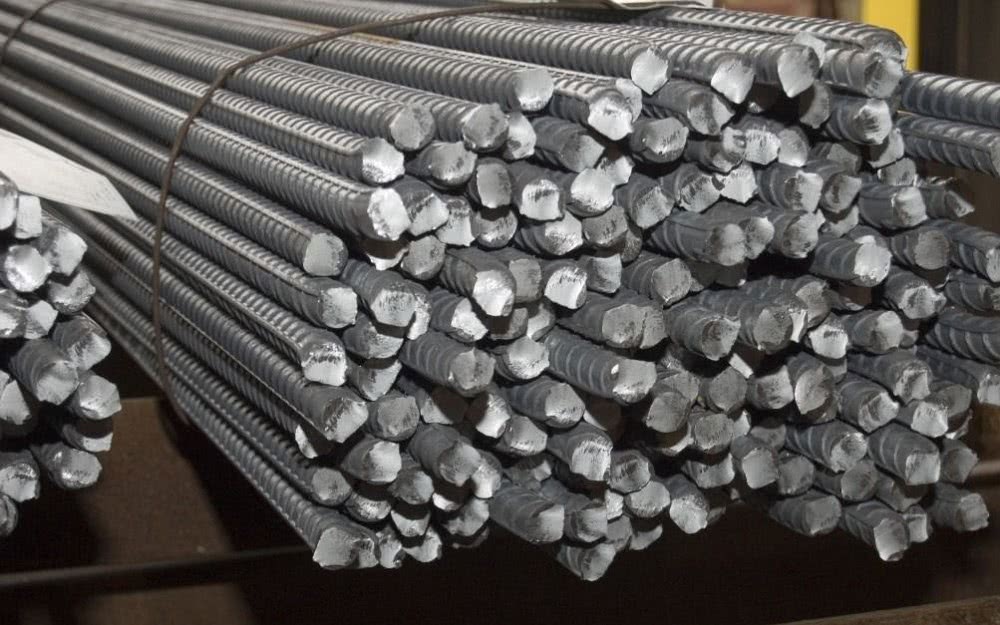

Стальная арматура большого диаметра

Для изготовления печи из дисков потребуются, прежде всего, сами автомобильные диски. Лучше всего использовать диски от легковых автомобилей и малотоннажных грузовиков. Печи из дисков крупных грузовых автомобилей большой грузоподъемности получатся излишне громоздкими и тяжелыми, трудно добиться герметичности их соединений. Для самостоятельного монтажа и сборки понадобятся следующие материалы:

Стальная арматура большого диаметра;
Металлический уголок;
Материал для изготовления решетки;
Лист металла для монтажа дверки;
Небольшие куски металла для упоров;
Труба с толщиной стенки не менее 5 мм и диаметром от 100 мм;
Стальная труба с толщиной стенки от 2,5 мм диаметром 80 – 100 мм.

Стальная арматура применяется для изготовления ножек садовой печи, ножки монтируют также из стального уголка. Металлический уголок используют как основание для укладки шампуров, его чаще выполняют съемным. Для укладки шампуров можно положить уголки на верхний раструб диска перпендикулярно шампурам. Стальная решетка служит для приготовления барбекю, гриля, служит основой для установки котла или казана. Решетку изготавливают из стальной арматуры.

Печи из дисков выполняют чаще с дверцей. Для этого потребуется лист металла, дверные петли или импровизированная петля из гаек и болтов разного диаметра. Наличие дверцы повышает безопасность печи, улучшает процесс горения.

Упоры, выполняемые по периметру, служат основанием для установки казана, прочно фиксируют съемную решетку. Толстостенная труба диаметром более 100 мм пригодится для изготовления печи для бани из дисков. Труба диметром от 80 мм и толщиной стенки потребуется для монтажа дымохода для садовой печи.

Для изготовления агрегата своими руками понадобятся следующие инструменты:

Сварочный аппарат;
Маска сварщика, электроды;
При наличии – баллоны с газовым резаком;
УШМ (болгарка) с отрезными и зачистными дисками;
Кувалда;
Молоток;
Измерительный и разметочный инструмент – мел, карандаш, маркер и рулетка.

Газорезку удобнее использовать для резки металла – диски имеют выпуклые закругленные поверхности, их обработка болгаркой будет проходить с некоторыми трудностями. Прорезанное газовой горелкой окно проще обработать от нагара болгаркой с зачистным кругом. Кувалда пригодится для выправки сильно погнутых автомобильных дисков.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент () — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются)

Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат). Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

https://youtube.com/watch?v=Pz9F5ftmKvg

Особенности, плюсы и минусы самодельной буржуйки из колесных дисков

Сейчас покупать буржуйку кустарного производства или делать самостоятельно совсем не обязательно. Можно купить готовую в магазине. Причем некоторые варианты выглядят достаточно симпатично, а в области дверцы имеют закаленное стекло, которое позволяет превратить такую печь в импровизированный камин и наблюдать за пламенем. Да даже обычные буржуйки из магазина, без стекла, выглядят достаточно хорошо. А вот вопрос качества остается открытым. Можно купить самую дешевую печь, но она быстро прогорит — пустая трата денег. А качественные буржуйки точно не будут отдавать за бесценок.

Печка-буржуйка из магазина

Кроме того, хорошая современная буржуйка делается максимально безопасной, что тоже повышает ее стоимость. Раньше интенсивность горения регулировали открыванием дверцы, сейчас — специальными задвижками, что повысило уровень безопасности во время использования устройства. Кроме того, хорошие магазинные буржуйки гораздо экономичнее в плане расхода топлива, чем кустарные. Дымоход тоже конструируется по-другому: теперь буржуйки имеют специальные дымовые камеры или особые системы, благодаря чему трубы прогорают достаточно редко. В дымовых камерах дым успевает немного остыть, прежде чем отправиться в окружающую среду.

Мы все же предлагаем сделать буржуйку своими руками, но такую, которая будет надежной и долговечной. Это не долго, но уверенности в такой печурке будет гораздо больше, чем в дешевом магазинном варианте. Так что вы не только сэкономите деньги, но и сможете работать в теплом гараже далеко не один сезон.

Буржуйка из колесных дисков

Например, из колесных дисков можно создать качественную и долговечную буржуйку. Ее достоинства:

низкая стоимость — для создания такого изделия не потребуется приобретать какие-то особенные материалы;
долговечность — автомобильные диски очень толстые и прочные;
термостойкость — сплав, который используется для создания дисков, выдерживает без труда очень высокие температуры;
высокая скорость нагрева — такая буржуйка быстро прогревается до нужного уровня и быстро прогревает и помещение (КПД достигает 85%);
неограниченность в размерах — для создания печурки можно использовать 2-4 и более дисков в зависимости от ваших требований.

Минусы у этой конструкции, конечно, тоже есть. Для изготовления такой буржуйки нужны навыки сварщика и сварочный аппарат. Кроме того, у изделия сохраняются и остальные недостатки любой печки подобного плана: пожароопасность, быстрое остывание.

Также важно учитывать некоторые особенности. Так, расстояние между нижней частью топки и колосником до первой преграды для дыма (верхней частью топки) не должно быть менее 45-50 см

Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см. Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи.

Схема буржуйки из дисков для автомобиля

Для топки буржуйки из дисков часто используется некачественное топливо, мусор и отходы, а оптимальные размеры печи для гаража далеко не самые большие. То есть высоким топочный отдел во многих случаях сделать просто невозможно. В этом случае проще сделать особую колосниковую конструкцию, собранную из толстой стали или арматуры. Ее ставят внутри печи, оставляя небольшой зазор в 5 мм, для учета температурного расширения материалов. За счет такого колосника можно решить проблему с КПД у маленькой печи.

Классический вариант вертикальной каменки

Идея использовать колесные диски от тяжелых грузовиков появилась достаточно давно, почти полвека назад. В первых тяжелых грузовиках, обслуживающих автотранспортные предприятия в холодное время года, нужно было прогревать воду перед заливкой в радиатор. Поэтому водители и слесари придумали конструкцию печки из дисков, которая позже перекочевала в бытовки и гаражи, и далее использовалась в бане.

Вертикальную печку из колесных дисков можно было использовать везде. Мало того, с помощью передвижной печи можно было превратить в баню даже палатку или легкий деревянный сарай, даже без дымохода. В правильно сваренной печке из дисков разводили огонь на промасленной ветоши, далее в ход шел уголь и дрова. После того как стенки дисков накалялись до малинового цвета, огонь тушили, проветривали помещение, закрывали одеялами, и бытовка превращалась в баню.

Как сделать печь из дисков для бани своими руками

Изготовление печи из дисков

Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:

Служат поверхностью теплоотдачи в помещение бани,
Являются основанием для сооружения каменки,
Служат стволом дымохода,
На их основе часто сооружается контур нагрева воды – устанавливается бак.

Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.

Процесс монтажа надстройки состоит из следующих этапов:

На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
По периметру второго диска приваривают 4 стойки одинаковой длины.
На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
Третий диск приваривается к трубе дымохода.
Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.

Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.

После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.

Усовершенствования для самодельной печи ля бани из баллона

https://youtube.com/watch?v=FTdZp3AGPUA

Топка самодельной печи из газового баллона показала, что от корпуса идет очень сильный жар. Есть два варианта: сделать сверху большую сетку для камней или обложить печку кирпичным экраном. Решено сделать сверху каменку. Ее сварили аз арматуры 14 диаметра.

Как вы видите, чтобы защитить от жара стенку из бревен, сложили кирпичную стенку в полкирпича. Высота ее — не ниже закладки камней.

Даже при наличии сверху каменки, дымовая труба во время топки раскаляется сильно. По этому поводу есть тоже варианты:

Сделать дымовой на трубе сетку для камней. Этим вы увеличите инерционность печи, после прогорания дров в бане будет долго тепло. Еще уберется жесткое тепло, а также температура дымовых газов станет ниже, а это повысит пожарную безопасность. Конструкция видна на фото, использовать можно сетку с толщиной проволока 3-4 мм или сварить ее из тонкого прутка.
Сделать на трубе теплообменник. Он может быть в нескольких вариантах:
- Водяная рубашка. Сделать вокруг трубы герметичный бак с двумя патрубками, которые подключить к выносному баку с водой (можно запитать пару радиаторов водяного отопления).
- Просто теплообменник для увеличения теплосъема. Вокруг трубы просто наваривается еще один баллон, только длинный и узкий типа кислородного. За счет большей площади повышается отдача тепла.
- Змеевик на трубе. Вместо водяной рубашки вокруг трубы можно накрутить несколько витков трубы, желательно, медной, по которой пустить воду к выносному баку.
Использовать трубу как парогенератор. Если труба у вас из высококачественной нержавейки, на нее можно плескать воду и получать отличный пар. Ее температура часто бывает порядка 500°C, чего достаточно для получения хорошего пара.
Отличная идея есть у производителя печей Ферингер. В свой конвектор на трубе они наливают кипяток. При топке печи он, понятное дело, испаряется. Пар проходит вдоль трубы по воздуховодам, одновременно охлаждая трубу и быстро прогревая парилку (влажный воздух может переносить больше тепла, чем сухой).

Зольник в такой конструкции, как описана выше неудобен: чистить его придется кочергой, выгребая угли в какую-то емкость. Не самый лучший вариант. Выдвижной в этом плане удобнее. Он же еще используется как регулятор интенсивности горения. Нагоняют температуру при открытом зольнике, горение идет активно. После достижения заданных параметров, зольник задвигают, воздуха поступает мало, горение почти затухает.

Регулировка горения при помощи зольного ящика — грубая. Сделать тонкую регулировку можно приварив на дверку металлический стакан с шиберной заслонкой. Поворотом шибера вы увеличиваете/уменьшаете количество воздуха и интенсивность горения плавно, добиваясь именно того режима, который вам необходим в данный момент.

Эта идея взята у печей Булерьян. Она проста и эффективна. Несколько фото устройств регулировки подачи воздуха в топку есть ниже.

Обратите внимание, что диск шиберной заслонки обязательно делают или меньшего диаметра, чем внутренний диаметр стакана (на 5-10%) или вырезают в нем часть (сектор, срезают часть круга). Это условие обязательно. Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть

Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть.

Буржуйка для бани из аксессуаров для колес

Буржуйка для бани из аксессуаров для колес имеет некоторые отличия от других печей. В частности, в ней необходимо организовать емкость для воды. Для создания верхней камеры понадобятся два колесных диска. У них нужно вырезать центральные крепежные пластины посредством болгарки. Остаются только ободки

Важно понимать, что в этом баке будет происходить нагрев воды, поэтому важно добиться герметичности. Оба ободка укладывают друг на друга и сваривают между собой. Сверху готовый бак нужно закрыть подвижной заслонкой или металлической крышкой

Можно побеспокоиться о безопасности и наглухо приварить изделие, оставив маленькое раздвижное отверстие для наливания воды. Осталось сделать только дно камеры, для которого понадобится металлическая пластина

Сверху готовый бак нужно закрыть подвижной заслонкой или металлической крышкой. Можно побеспокоиться о безопасности и наглухо приварить изделие, оставив маленькое раздвижное отверстие для наливания воды. Осталось сделать только дно камеры, для которого понадобится металлическая пластина.

Это важно! На этом этапе следует проверить конструкцию на герметичность. Для этого бак наполняют водой и осматривают его на предмет протечки

Особое внимание следует уделять прорезям под трубы и швам. При наличии протечки следует обязательно слить воду, высушить бак, а затем устранить щели сваркой. Теперь можно приступать к разработке каменки

Для этого нужно взять два оставшихся колесных диска и вырезать из одного из них сердцевину. Оба изделия устанавливаются друг на друга и свариваются так, чтобы ступица целого диска оказалась посередине. Она будет выполнять функцию своеобразной обрешетки. Сверху полученной емкости нужно насыпать камни. Нижняя часть конструкции станет верхней частью топки

Теперь можно приступать к разработке каменки. Для этого нужно взять два оставшихся колесных диска и вырезать из одного из них сердцевину. Оба изделия устанавливаются друг на друга и свариваются так, чтобы ступица целого диска оказалась посередине. Она будет выполнять функцию своеобразной обрешетки. Сверху полученной емкости нужно насыпать камни. Нижняя часть конструкции станет верхней частью топки.

Желательно отдавать предпочтение камням округлой формы, например диабазу, перидотиту, базальту, жалдеиту, дуниту или габбро-диабазу. Однако подобный материал стоит достаточно дорого. Альтернативный вариант — поискать камни у водоемов. Отдавать предпочтение стоит породам темного цвета, которые имеют неслоистую структуру и хорошую закалку солнцем и влагой.

Далее нужно организовать качественный фундамент. Он должен быть не только прочным, но и огнеупорным. Отлично подходит армированная бетонная стяжка, которую сверху дополнительно облицовывают огнестойким кирпичом. Приступать к созданию нижней части будущей банной печи нужно только после того, как основание просохнет. В это время нужно подготовить красные термостойкие кирпичи (приблизительно 60 штук для конструкции с кладкой 62х62 см). Кирпичи следует уложить квадратом, скрепляя глиной, разведенной водой. Обязательно нужно оставить полость для поддувала, а также отверстие для дверцы. А сверху кладки нужно монтировать решетку колосника.

Осталось только собрать все части конструкции воедино. Металлическую часть нужно соединить с кирпичной, а топку и поддувало закрыть изготовленными дверцами. Далее следует приварить второй отрез трубы к центральному отверстию ступицы и сшить его с верхней частью дымохода (мы проводили его через водяной бак). Потом нужно уложить снизу крупные или средние, а сверху каменки мелкие камешки.

В отдельных случаях возникает необходимость в том, чтобы укрепить конструкцию. В этом помогут металлические швеллеры, которые нужно приварить под небольшим углом к водяному баку и каменке. Саму трубу осталось вывести в дымоход, который обязательно должен быть обложен огнеупорным кирпичом, и закрыть заслонкой. Огромным достоинством такой самодельной печи можно назвать то, что она способна нагреть среднюю по габаритам парную всего за один час.

Вот и все, банная печь готова к эксплуатации. Это буржуйка с трубой, которая позволит существенно сэкономить средства, ведь теперь не будет нужды в том, чтобы покупать готовую конструкцию

Можно обратить внимание и на чертежи, которые позволят сделать более масштабную самодельную печь из отработанных штампованных дисков

Совет! Конструкция всегда получается стандартной, но можно добавить ей оригинальности, красиво украсив. В этом помогут фото тех людей, которые уже успели сделать печь из дисков для казана или для бани. Можно выбрать наиболее подходящий вариант и реализовать его или же пофантазировать и создать свой шедевр.

Мангал из колесных дисков

Можно назвать много причин, почему стоит изготавливать мангал из старых колесных дисков. Это не только легкое и удобное в переноске приспособление. Вдобавок вам будет легко поддерживать требуемую температуру благодаря свободному доступу воздуха.

Наверняка не у одного владельца возникало желание изготовить самодельный мангал из колесных дисков. Поэтому сегодня существует немало вариантов изготовления этого приспособления. Чтобы у вас не возникло больших трудностей с изготовлением, рассмотрим самую простую конструкцию, собрать которую можно, имея минимальный набор материалов. Всё, что необходимо сделать – уложить на нижнее отверстие диска стальной лист или иной материал, который отыщется в вашем хозяйстве.

Но при всех своих достоинствах мангал подобной конструкции обладает определенными минусами:

Низкий уровень посадки плоскости для приготовления пищи;
Если приспособление будет стоять на земляной поверхности, то тяги для поддержания огня будет недостаточно и он может погаснуть.
Небольшой объем топочной камеры.

Мангал такого исполнения столь же удобен в использовании, как и обычная походная подставка под шампуры из кирпича. Этот вариант вас не разочарует, если вы будете использовать его нечасто. В остальных случаях вам стоит задуматься о создании более надежного и удобного мангала.

Как сделать мангал из колёсных дисков?

Чтобы изготовить мангал, который выдержит более активную эксплуатацию, вам нужно приготовить два колесных диска и небольшой набор инструментов и материалов:

Сварочный аппарат и комплект электродов;
Болгарку;
Профильную трубу длиной 1 м;
Крепежные элементы — болты и гайки;
Проволоку;
Одежду для индивидуальной защиты — перчатки и маску.

Сам процесс изготовления мангала из двух автомобильных дисков очень прост. Для наглядности опишем его в виде последовательных этапов:

Берем первый диск и вырезаем, используя болгарку или газовый резак, крепежную площадку. Затем диски нужно приварить по кругу друг к другу. Это нужно сделать так, чтобы на дне конструкции оказалась оставшаяся перегородка из первого, обработанного диска.
Теперь нам нужно сделать дверцу. Для вашей печки она не помешает, с ее помощью вам будет легче поддерживать огонь. Вы в любой момент можете подкладывать новые порции топлива, не снимая блюдо с мангала. Но чтобы всё сделать максимально аккуратно, сперва вам следует наметить границы дверцы, нанеся их на боковую поверхность колесной печи. Рекомендуется располагать дверцу на 2–3 см выше дна. Примерно по центру прямоугольника, которым вы изобразили дверцу, будет проходить сварной шов. После нанесения разметки начинаем вырезать отверстие для дверцы, а по завершении этой операции необходимо зашлифовать края выреза. Далее, берем болты и на одной из боковых сторон прямоугольника сооружаем петли, чтобы дверца могла легко открываться. К дверце привариваем гайки, с помощью которых можно будет навесить ее на болты, которые предварительно нужно установить на корпусе. В завершение этого этапа необходимо изготовить ручку для дверцы. Для нее нам потребуется дополнительный болт. Его нужно приварить в паре сантиметров от края на стороне, противоположной от петель.
Теперь нужно заняться изготовлением ножек мангала. Вам будет легче пользоваться печью, если вы оснастите ее ножками длиной 60–80 см. Однако вы также можете выбрать для себя другие подходящие размеры. Ножки можно сделать из профильной трубы: для этого ее нужно разрезать на три равных куска определенной длины. После этого дело остается за малым — отрезки нужно приварить к корпусу печи на равном друг от друга расстоянии. Чтобы каждая ножка была наклонена под одинаковым углом, старайтесь иx устанавливать с упором в бортик и перегородку. Если вы это сделаете, то конструкция будет более устойчивой вне зависимости от точки соприкосновения с поверхностью.
Завершающим шагом изготовления самодельной печки является создание ручек для удобного перемещения мангала. Лучше всего их установить в центре конструкции по бокам от дверцы. Сперва нанесите границы ручек, затем приварите к корпусу гайки и проденьте в них ручки, которые можно изготовить из толстой проволоки 8 мм.

https://youtube.com/watch?v=vR8imsvSOC4

Как сделать печку из колесных дисков
