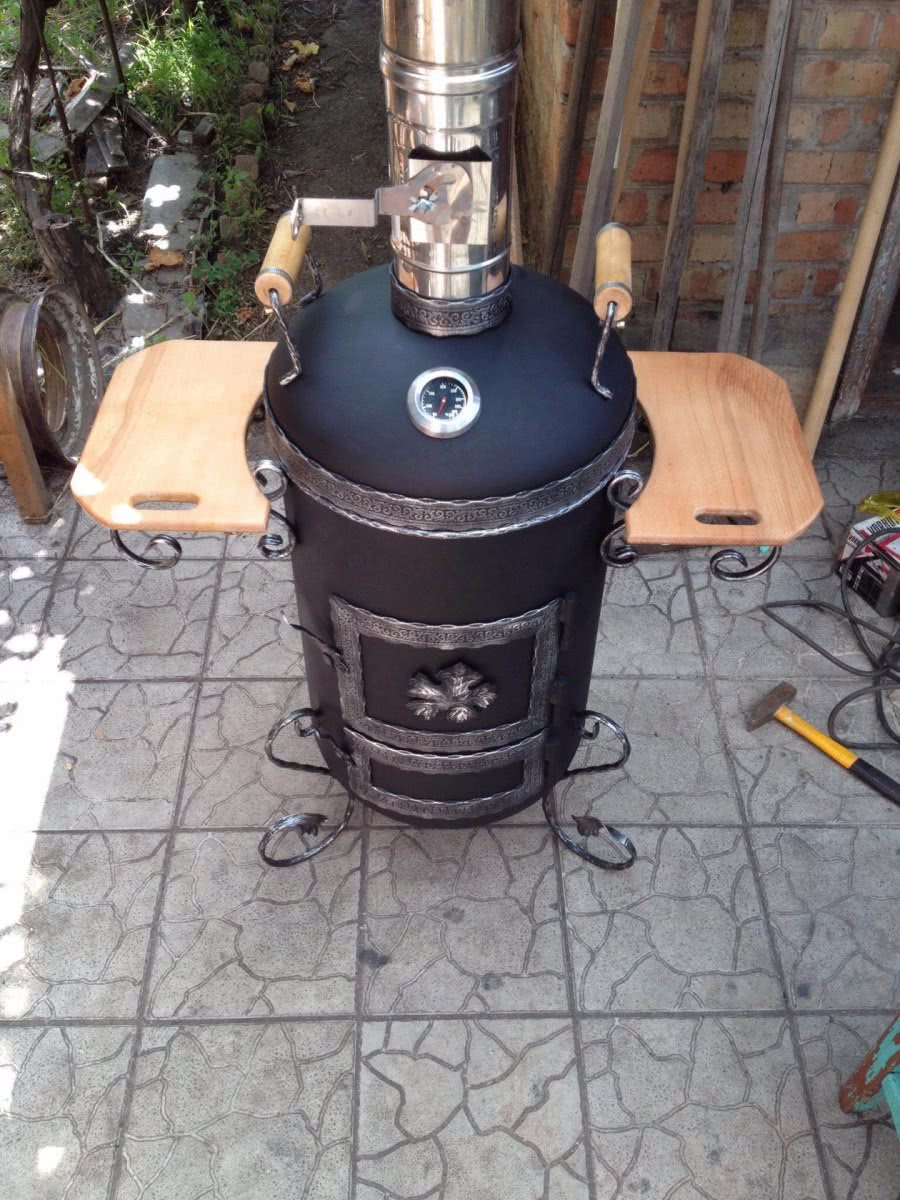

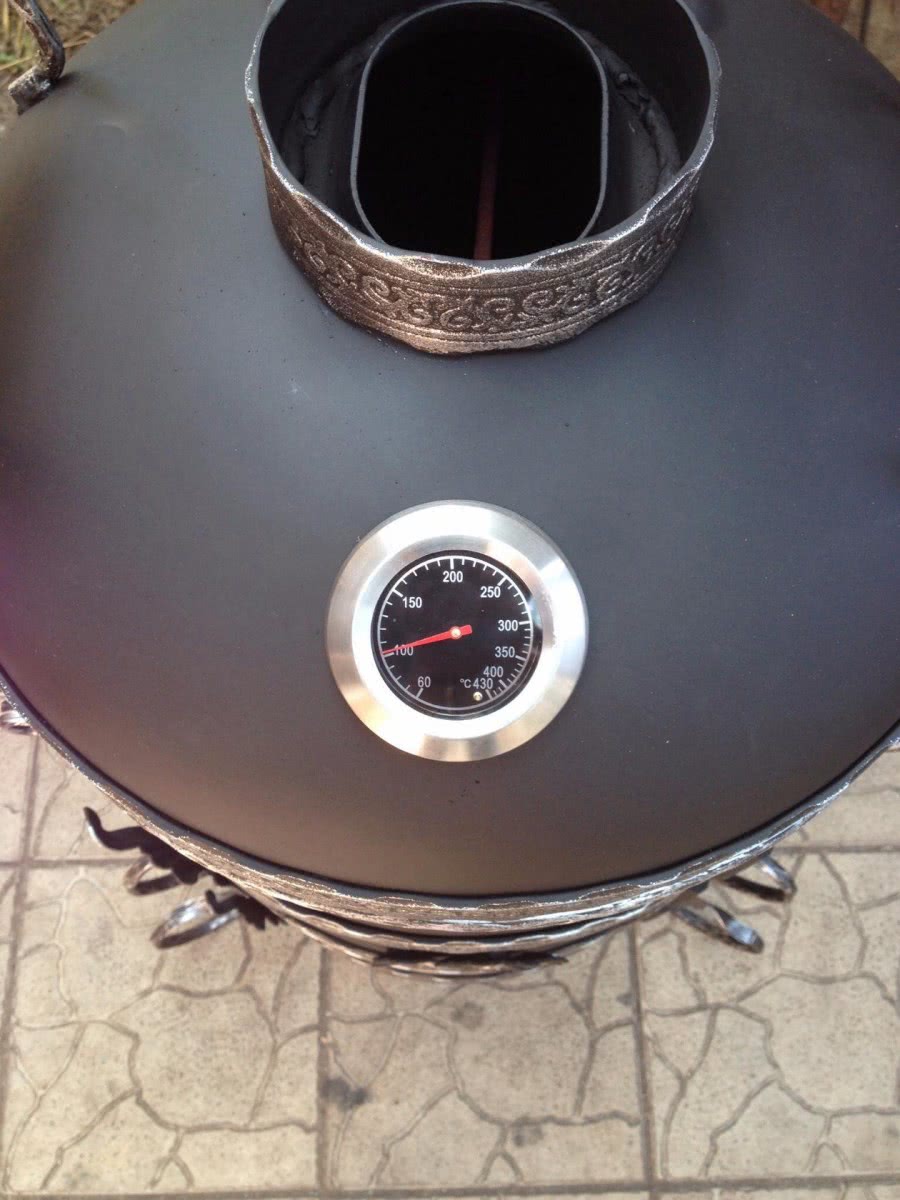

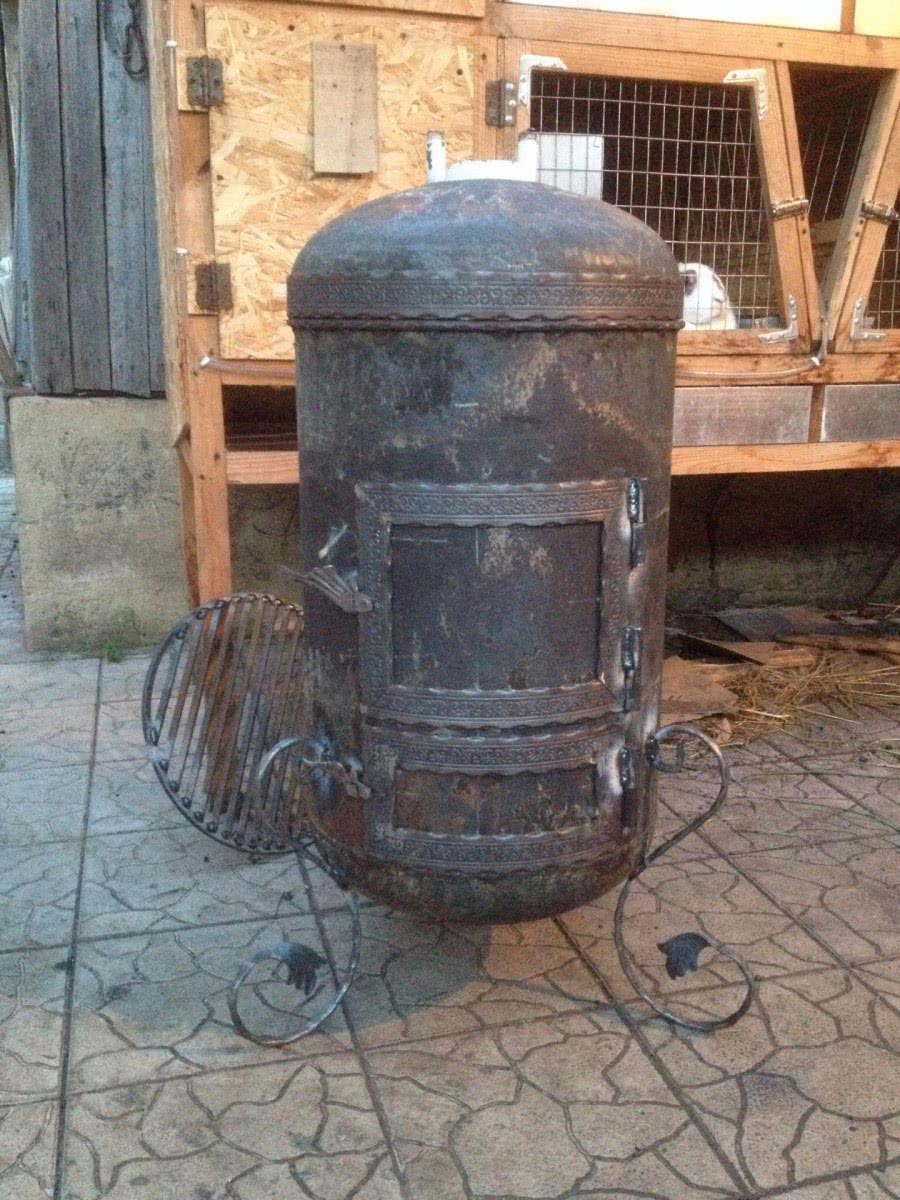

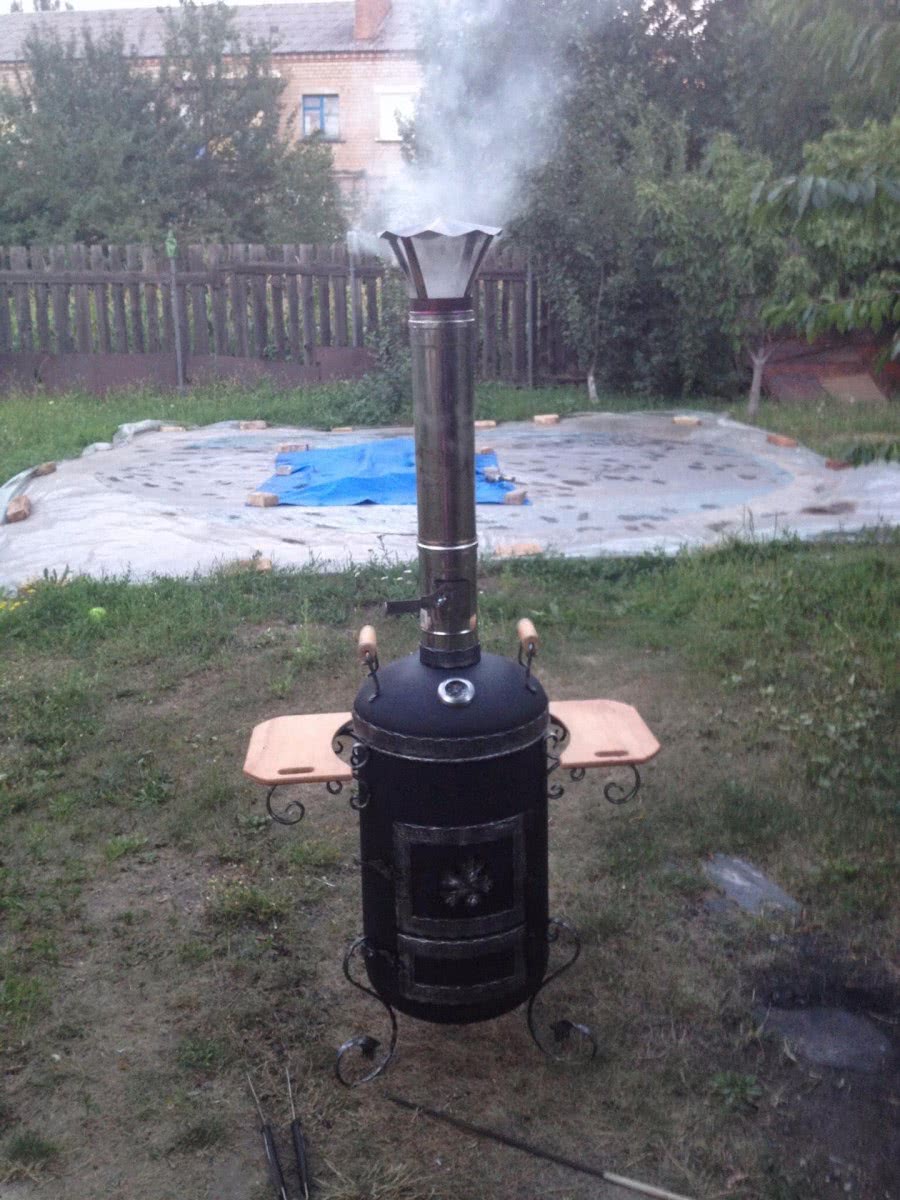

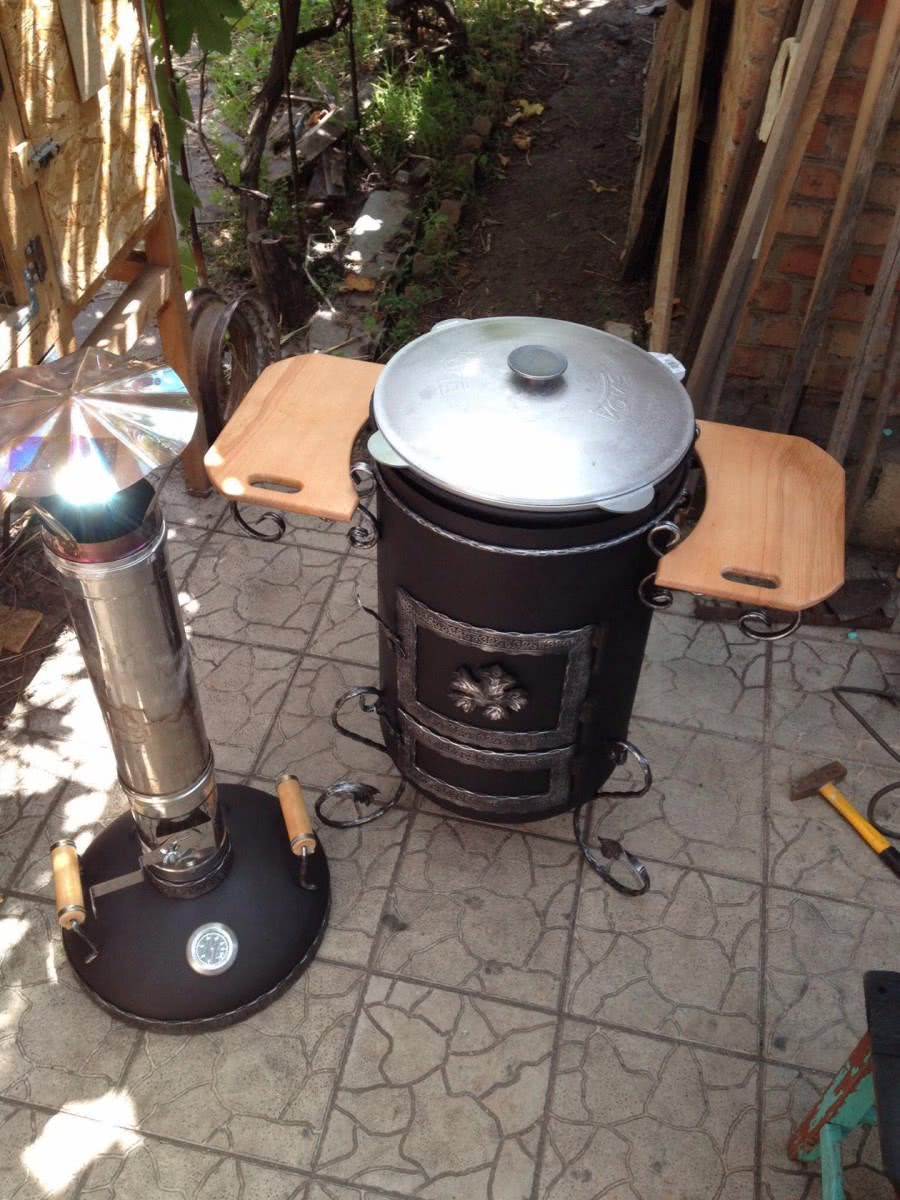

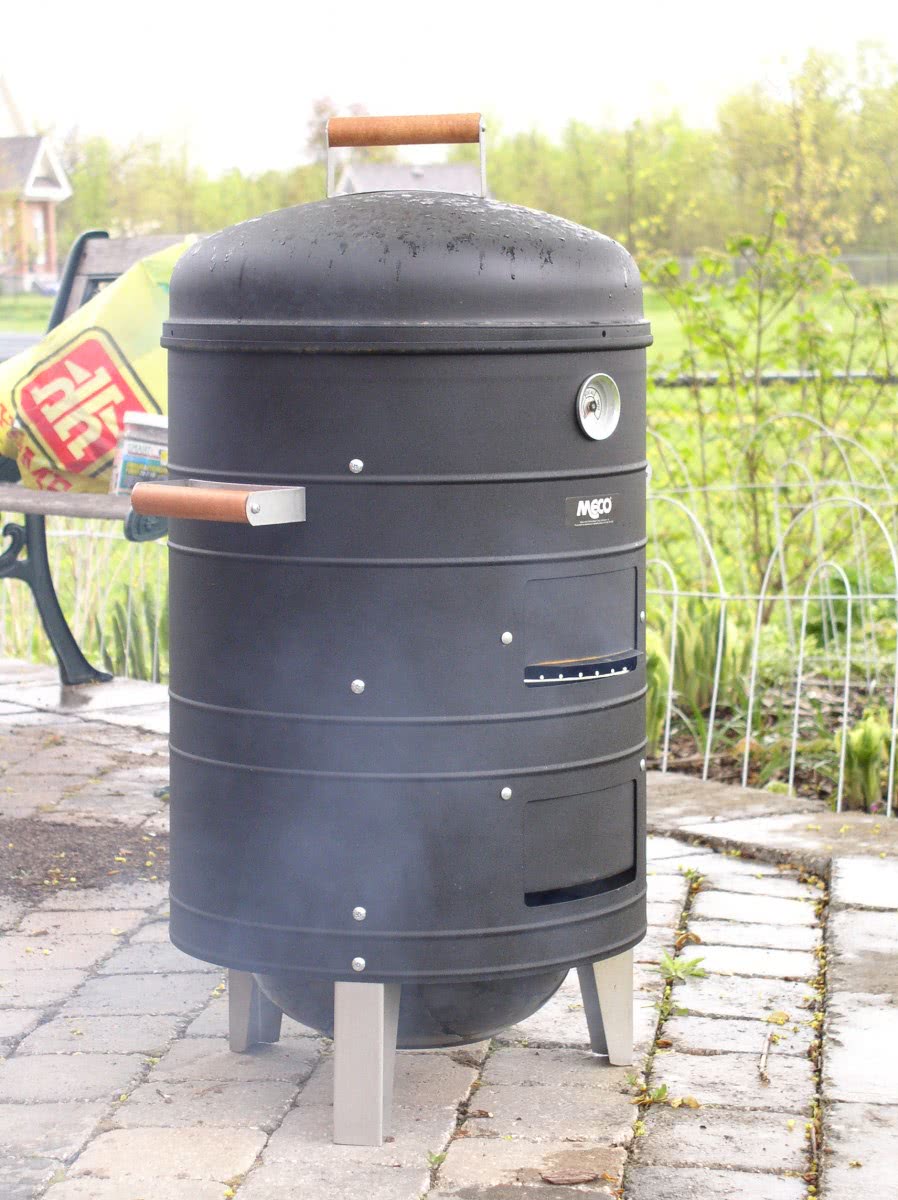

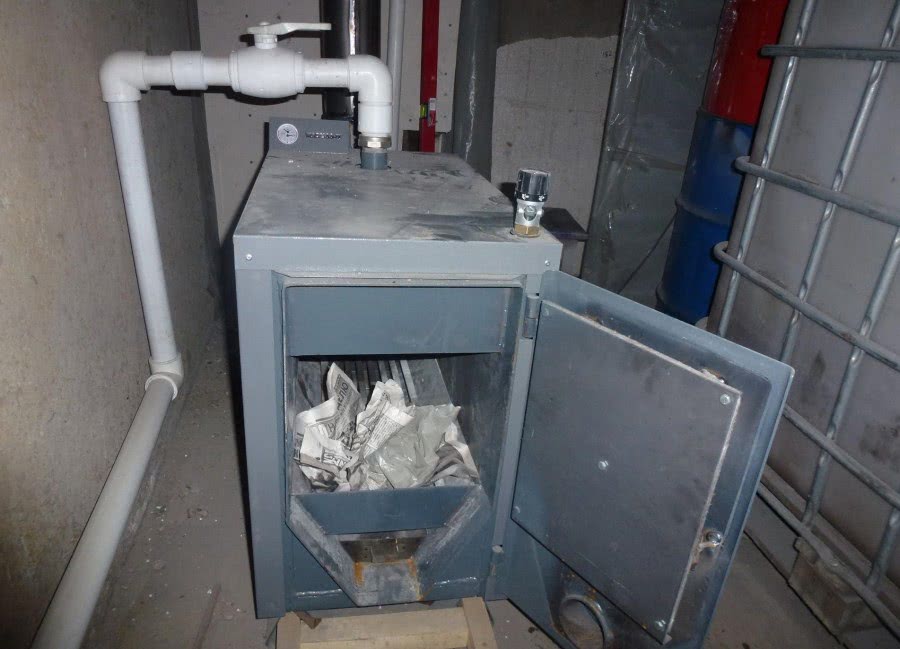

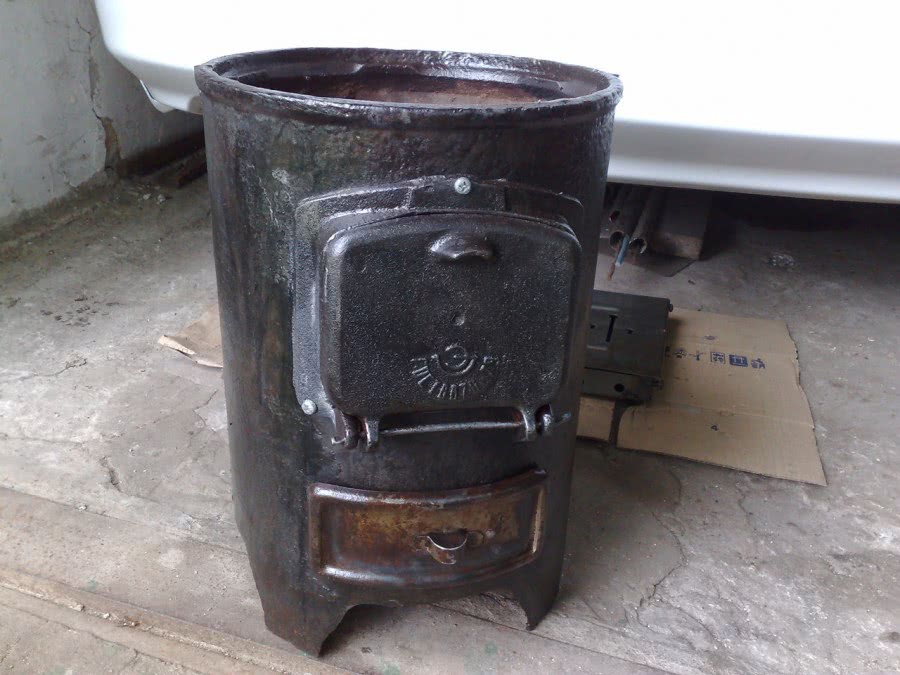

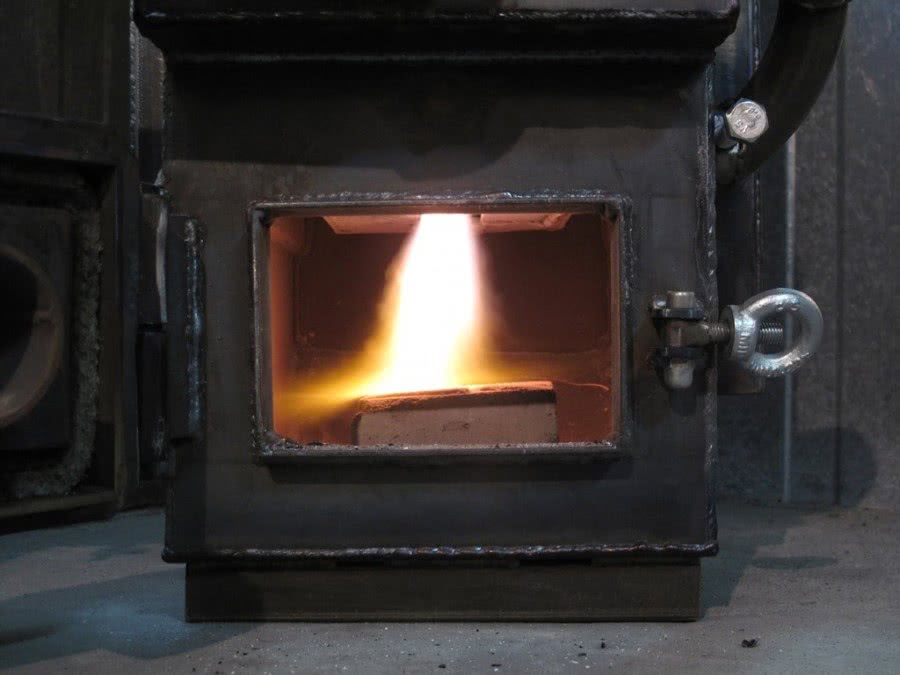

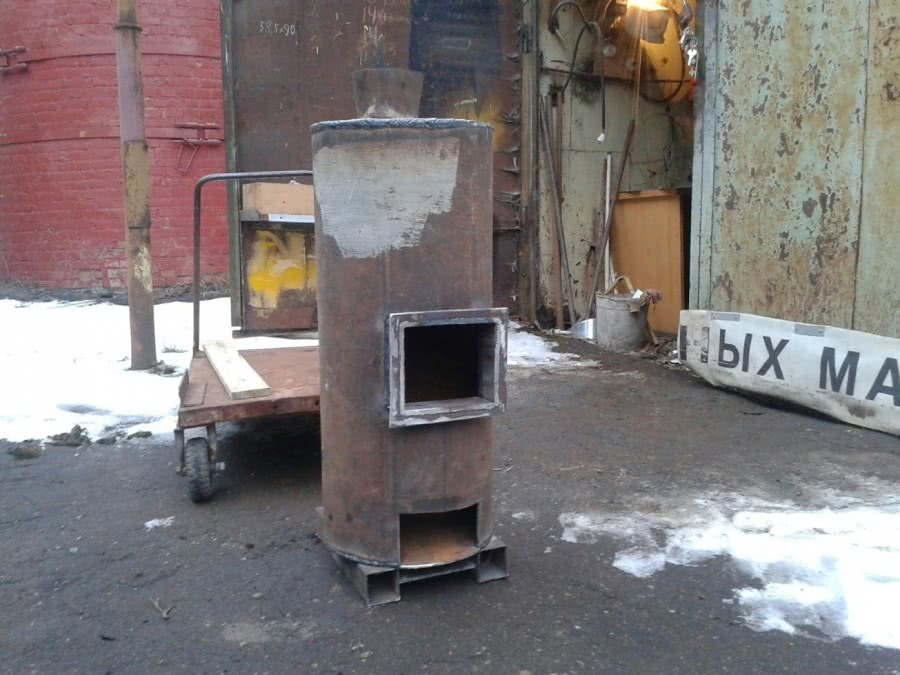

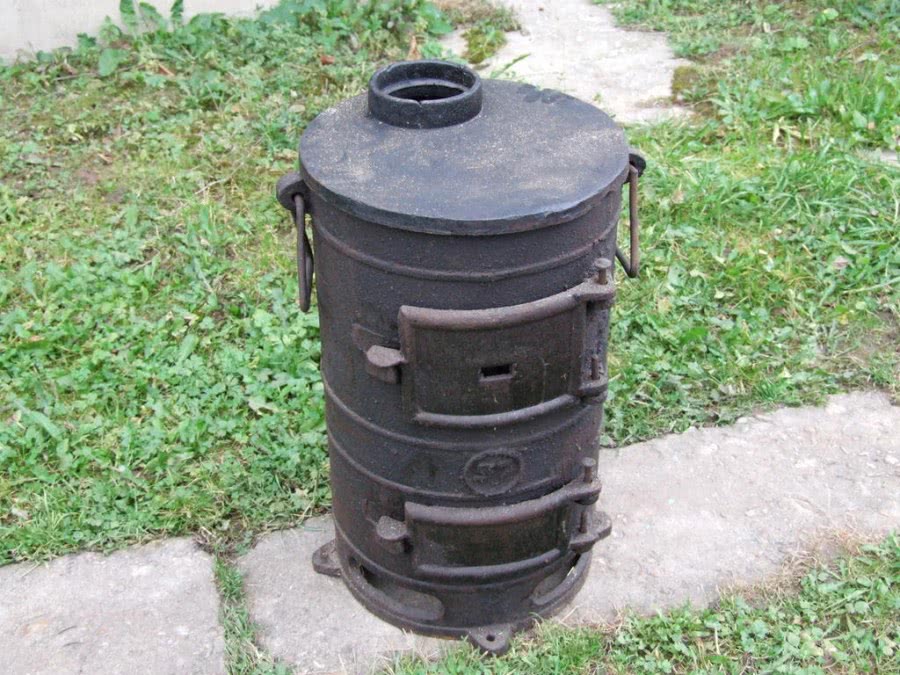

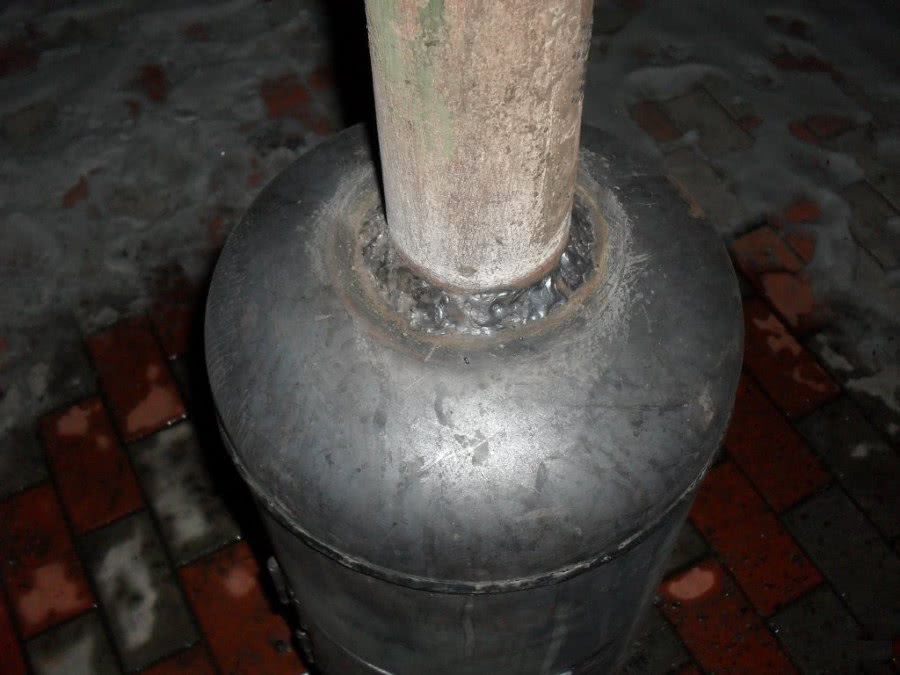

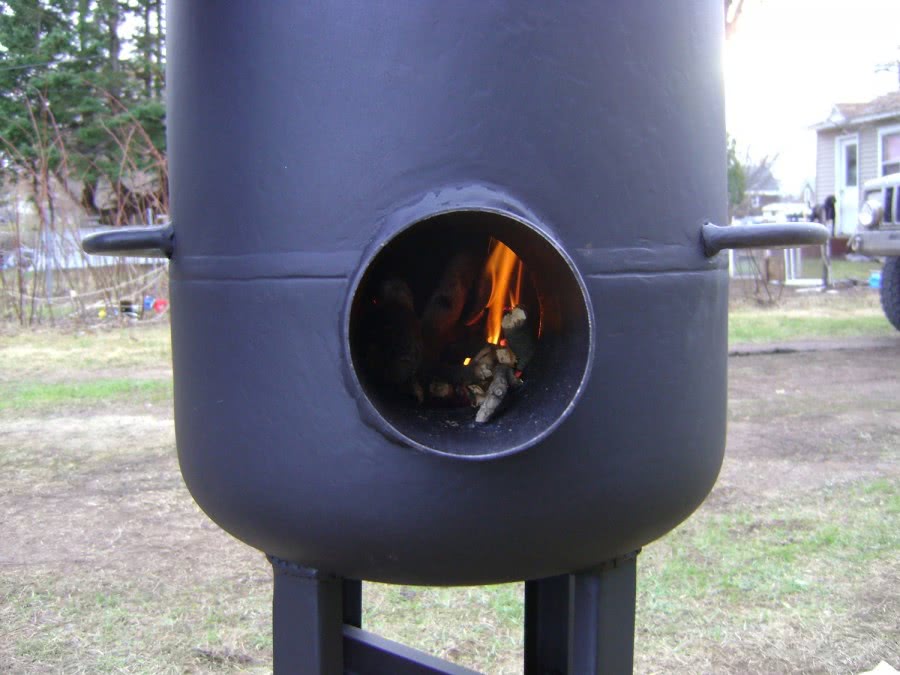

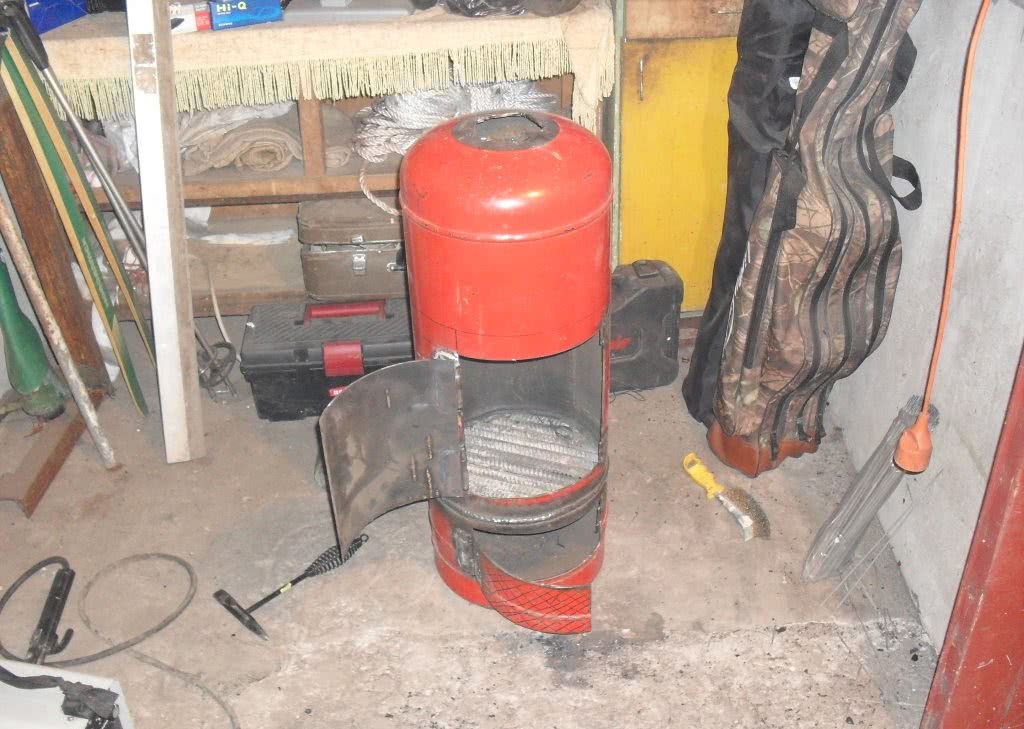

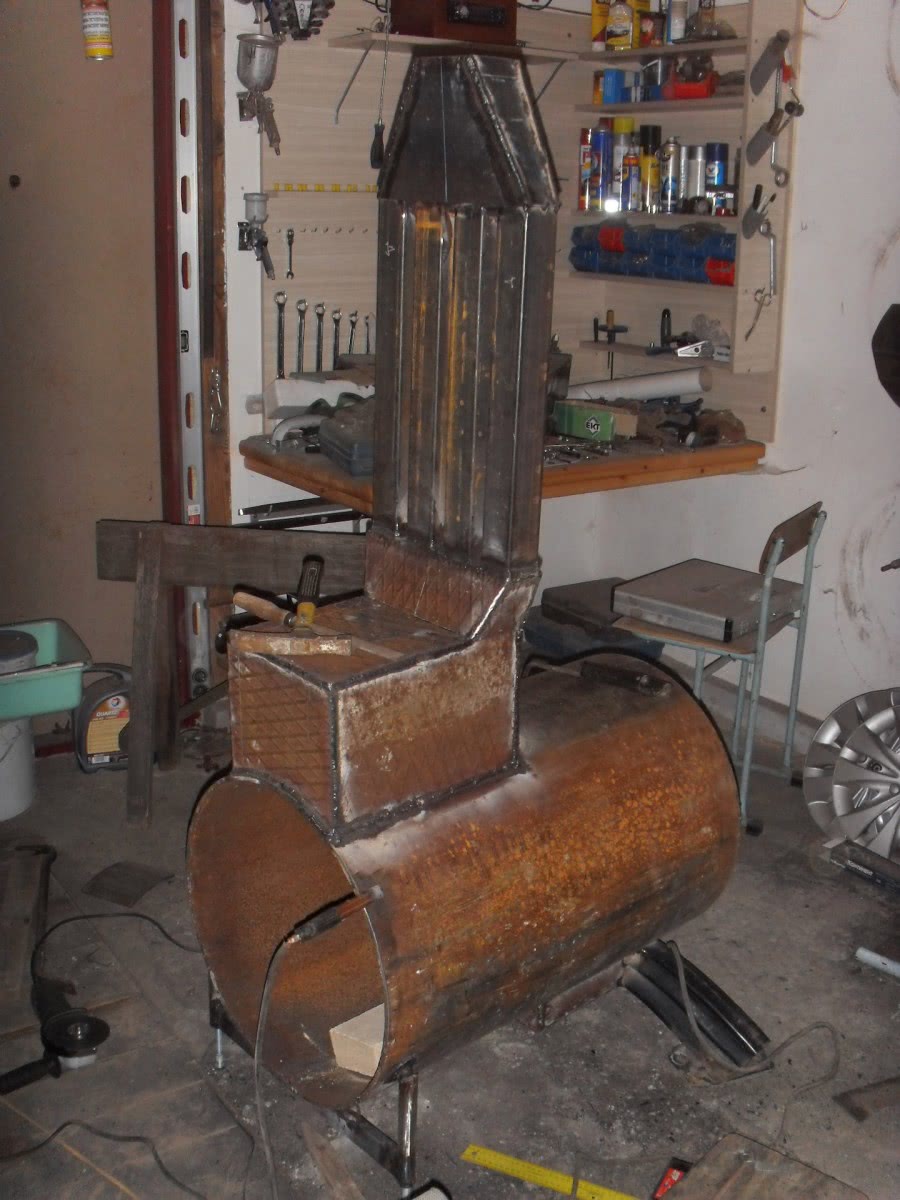

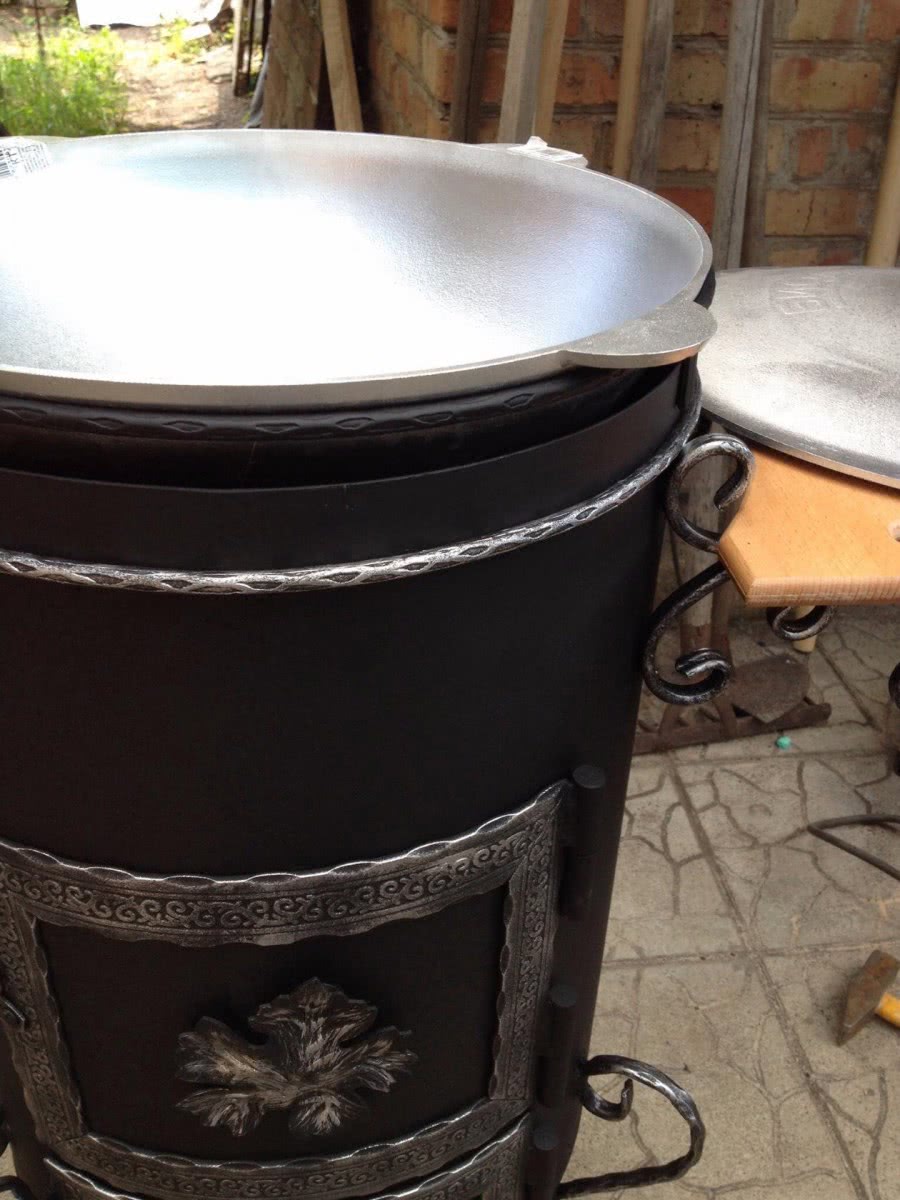

Фото буржуйки своими руками

https://youtube.com/watch?v=Cop7ZsS7AnY

Также рекомендуем просмотреть:

Котлы длительного горения
Установка полотенцесушителя
Как прочистить дымоход
Теплоаккумулятор для отопления
Подогрев водопровода от замерзания
Дымоходы для газовых котлов
Солнечный коллектор
Отопление частного дома
Печь своими руками
Ливневая канализация
Канализация в частном доме
Водопровод на даче
Трубы для отопления
Вода в дом из колодца
Камин своими руками
Насос для скважины
Монтаж дымохода
Канализация своими руками
Радиаторы отопления
Печь шведка
Теплый пол своими руками

Пожалуйста, сделайте репост

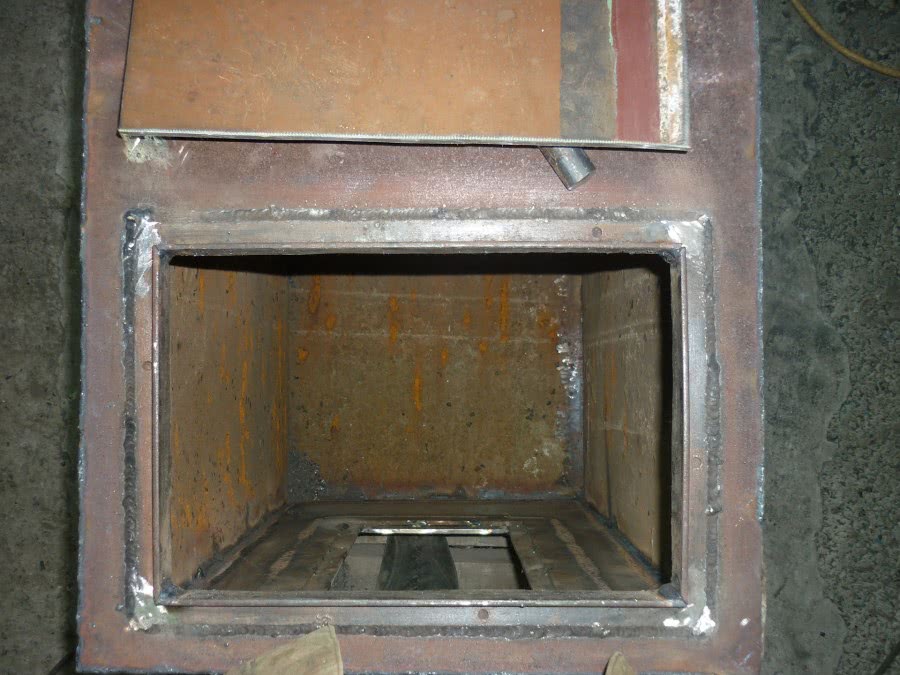

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
К нижней, донной части закрепляются ножки.
На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

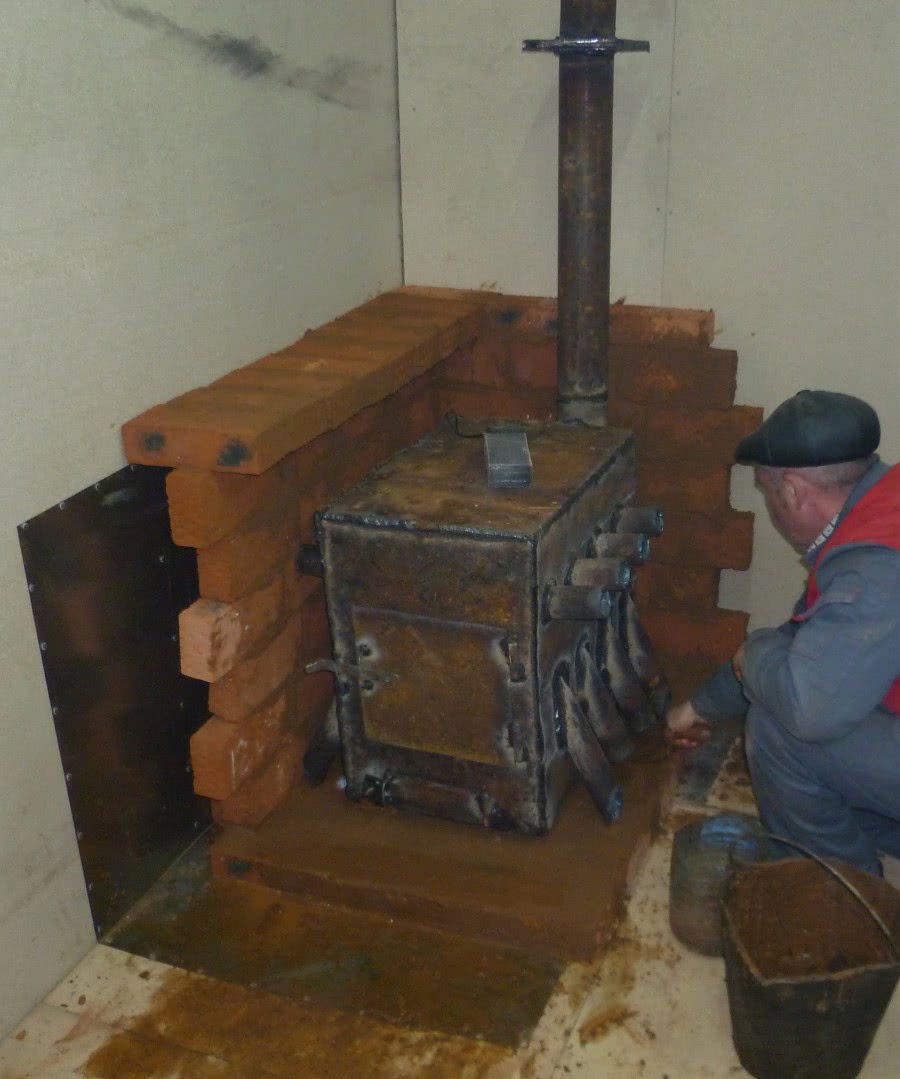

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Какой баллон выбрать для буржуйки

Чтобы система работала эффективно, она должна иметь определенный размер. Поэтому варианты емкостью на 5 или 12 л не подходят, так как они очень маленькие. Если надо обогревать небольшое пространство, можно использовать разновидность вместимостью 27 л.

Чтобы сделать буржуйку из газового баллона на дровах длительного горения, лучше всего использовать изделия на 40 или 50 л. Они идеально подходят для таких целях и обладают необходимыми габаритами для удобного использования.

Для работы подойдут любые варианты, состояние не имеет особого значения. Главное – чтобы не было серьезных повреждений и деформаций. Важнее всего размер, чтобы закладывать дрова было удобно.

Установка буржуйки на штатном месте

Буржуйка в гараж устанавливается с определенными условиями. Прежде всего, под ней должен быть твердый пол из негорючего материала. Для этого отлично подходит и цементная стяжка, и кирпичная кладка. Печь должна устойчиво стоять на полу. Второй момент заключается в том, чтобы она была удалена на достаточное расстояние от автомобиля. Так как корпус печи может разогреваться до 500-700 градусов, для металла это не страшно, а вот для пластика и автомобильной краски это катастрофа. Поэтому расстояние до автомобиля должно быть минимум 1,5-1,8 метра.

Внимание! Для тех, кто имеет автомобиль с газовой установкой. Не только утечка пропана или метана из баллона может быть причиной пожара

Постановка в зимнее время автомобиля с мороза в просто нагретый гараж может повлечь молниеносное расширение газа в баллоне. Соответственно создание избыточного давления в нем и разгерметизацию с последующим воспламенением!

Если в помещении стены имею деревянную обшивку, то в месте установки стены должны быть обшиты листами асбеста, выступающими на 40-50 см за габариты печи. Перед топливником обязательно должен быть на полу установлен лист металла, на котором рекомендуется установить металлический поддон с высотой бортиков 4-5 см , и заполненным песком на высоту 2-3 см по всей площади.

Крепление труб должно обеспечивать прочность и надежность. Применение для крепления тканей или других горючих материалов не допускается.

Буржуйка из старого бидона своими руками

Данный вариант печи состоит из собственно самой топки, колосниковой решетки, куда закладывают дрова, дымохода, поддувала, ножек, заменяющих фундамент. Располагается топливный бак горизонтально. Дымовую трубу можно вывести в форточку или сделать достаточно длинной, если предполагается обогрев парника, гаража или другого похожего помещения.

Буржуйка из бидона

Преимущество использования бидона в том, что нет необходимости сваривать конструкцию из стали, вырезать дверцу топки и крепить ее. Из всех основных работ остаются: монтаж отводящего трубопровода и ножек, заменяющих фундамент печи, установка колосниковой решетки, прорезывание поддувала, при необходимости снабжение печи отражающим экраном.

Для работы необходимо подготовить:

зубило и молоток;
бидон – основание для топливного бака;
труба для вывода дыма;
сварочный аппарат и электроды;
металлические уголки для ножек печи;
ножовка по металлу;
напильник;
проволока для колосниковой решетки.

Схема печи буржуйки из бидона

Порядок сборки буржуйки из старого бидона

Бидон устанавливаем горизонтально и намечаем место будущего поддувала. Оно будет иметь форму серпа или прямоугольника, и располагаться под крышкой бидона. Ударяя молотком по центру ручки зубила, прорубаем отверстие. Края отверстия обрабатываем напильником, добиваясь гладкости и правильности формы.
В днище бидона или в его стенке вырезаем отверстие, диаметр которого равен диаметру отводящего трубопровода.
Чтобы изготовить колосник, стальную проволоку сгибаем в форме «зиг-зага» и вставляем в топливный бак. Там проволоку распрямляем, подгоняя под размер стенок бидона так, чтобы было удобно укладывать дрова и щепки.
Для устойчивости конструкции монтируем ножки. Их вырезаем ножовкой по металлу из металлического уголка и привариваем ко дну конструкции.
Привариваем металлическую трубу, предназначенную для вывода продуктов сгорания.

При желании данную конструкцию можно покрыть жаропрочной краской. Их приобретают в магазинах, торгующих автомобильными запчастями. Краски расфасованы в баллончики с распылителем.

Если есть необходимость установки отражателя, его вырезают из куска цельного металла и приваривают к внешней стороне топливного бака, закрепляя сваркой на короткие отрезки металлических уголков.

Чтобы печку можно было переносить с места на место, на боковые стороны бидона привариваем ручки из металла.

Печь-буржуйка из листов металла

При необходимости отапливать дачный домик, мастерскую, одновременно готовить пищу можно сделать экономичную печь-буржуйку из листового металла, которая не потребует много топлива, благодаря перегородкам в топке, плотному прилеганию дверок и возможности регулировать поток воздуха. Для нее потребуется:

Листовой металл толщиной от 4 мм.
Металл толщиной 10−12 мм (для перегородок).
Металлическая решетка.
Труба для дымохода.
Металлические уголки (для ножек).
Сварочный аппарат.

Из листового металла необходимо вырезать детали для корпуса и две перегородки, которые будут устанавливаться в верхней части топки. Они создадут для дыма своеобразный лабиринт, что повысит эффективность печи. В верхней части сразу можно сделать отверстие для дымохода диаметром 100 мм и варочное отверстие диаметром 140 мм.

Затем вырезаются из металла дверцы для топки и зольника. Можно повесить их на обычные петли. Но более прочными вариантами являются завесы из металлических трубок и прутков. Закрываются они на клиновые щеколды. Вырезать их можно из листа нержавеющей стали и прикрепить болтами. Для того чтобы можно было регулировать интенсивность горения топлива, на дверце, закрывающей зольник нужно сделать отверстие с заслонкой.

К отверстию для дымохода приварить гильзу высотой 20 см, на которую будет надеваться труба. Дополнительно сохранить тепло поможет заслонка в трубе. Для нее нужно вырезать из металла круг. Один край стального прутка согнуть, сделать в трубе два параллельных отверстия, вставить пруток и приварить к нему круглую заслонку. Ее можно будет поворачивать, регулируя интенсивность выхода дыма.

Труба должна иметь изгиб под углом 45 градусов. Если она проходит через отверстие в стене, в этом месте трубу нужно обмотать стеклотканью и нанести цементный раствор.

Для того чтобы предотвратить случайные ожоги от прикосновения к горячей печи можно с трех сторон сделать металлический защитный экран на расстоянии 5 сантиметров. При желании повысить коэффициент теплоотдачи печь можно обложить кирпичом. Этот материал остывает долго и после окончания топки будет еще некоторое время обогревать помещение. Кладка выполняется на расстоянии 10−15 см от металлического корпуса. Воздушная подушка станет дополнительной защитой тепла. В верхней и нижней части кладки создаются вентиляционные отверстия.

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Что представляет собой печка-буржуйка

Буржуйки известны среди наших соотечественников очень давно. Они получили свою популярность за счет предельной простоты. Простой металлический ящик с дверкой и поддувалом – и самый простой вариант печки уже готов. Учитывая смекалку нашего народа, этот свет повидал немало самых разнообразных буржуек, радующих своих владельцев вожделенным теплом. Давайте посмотрим, из чего можно собрать такую печь:

Сделать печку-буржуйку можно не только из отслужившего сейфа или видавшего виды газового баллона, но и просто сварив несколько листов прочного металла между собой.

Из старого газового баллона – отличный вариант, осталось только найти сам баллон (получится горизонтальная или вертикальная печь). Здесь подойдут толстенькие модификации, так как тонкие и высокие кислородные баллоны слишком узкие;
Из старой фляги – наверняка у кого-то завалялась такая штука в гараже или в сарае. Тут уже и дверца есть, остается лишь приделать дымоход;
Из старой бочки – из них часто делают самодельные буржуйки длительного горения, так как вместительность бочек позволяет организовать большую камеру сгорания;
Из старого сейфа – ни к чему выбрасывать старичка, он еще послужит.

Самодельные печки буржуйки могут быть изготовлены и из листового металла – для этого нужно вооружиться подходящими инструментами.

Устройство буржуйки чрезвычайно простое. Ее основу составляет некая вместительная емкость, которая играет роль камеры сгорания. Из ее верхней или задней части выводится труба, к которой приделывается дымоход. В передней части организуются две дверцы (реже одна) – через большую загружается топливо, а через маленькую удаляется зола. Внутреннее пространство разделяется металлическим колосником, через который осуществляется подача воздуха – через негоже удаляется зола, образующаяся в процессе горения дров.

Нижняя дверца одновременно выполняет роль поддувала – регулируя степень ее открытия, вы регулируете интенсивность горения пламени и температуру в помещении.

Размеры буржуйки могут быть самыми разными, например, 250х450х450 мм (ШхГхВ). Из газового баллона получится печка побольше и поэффективнее. Самый большой размер будет у печи из бочки – как-никак, внутренний объем на 150-200 литров вмещает в себя огромное количество дров. Вы можете изготовить агрегат практически любых размеров – можно даже не особо заморачиваться над точным соблюдением габаритов, указанных в чертежах.

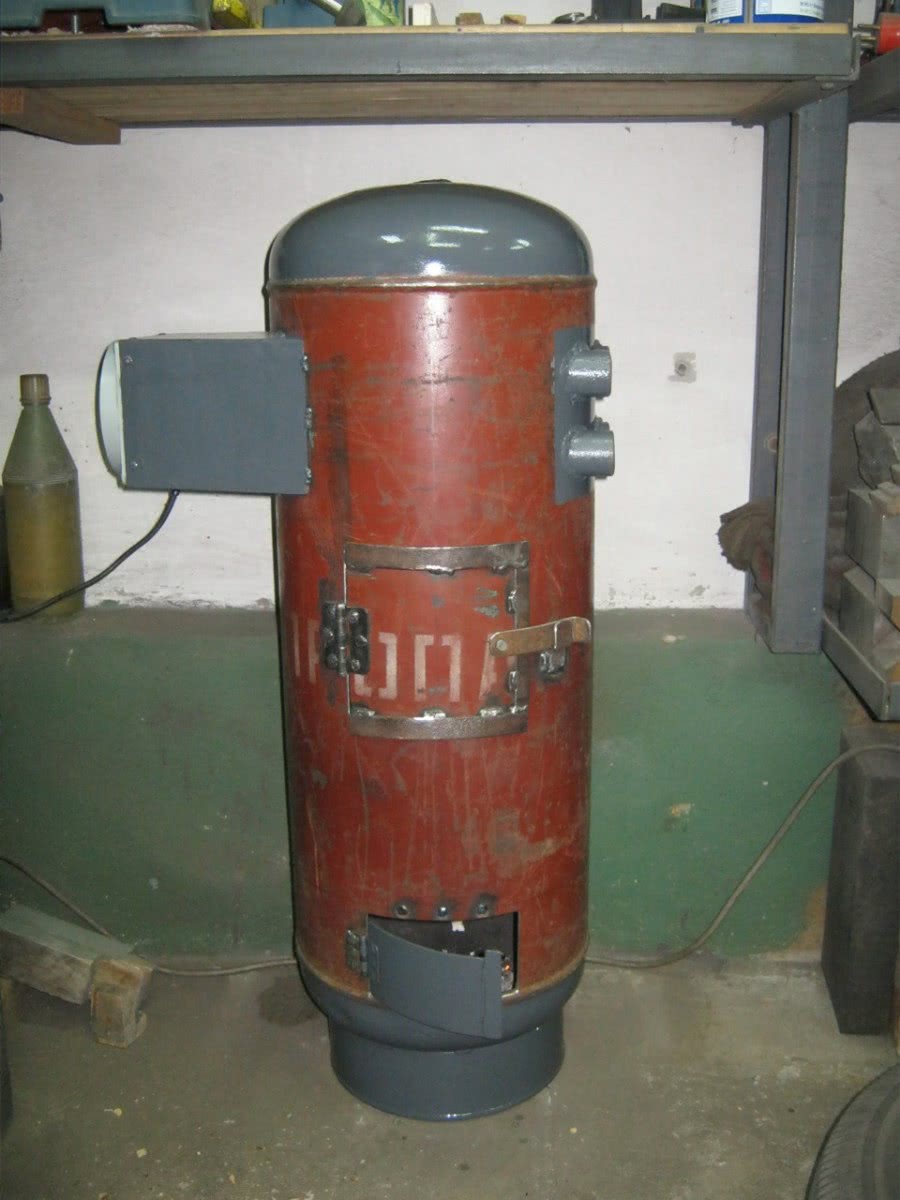

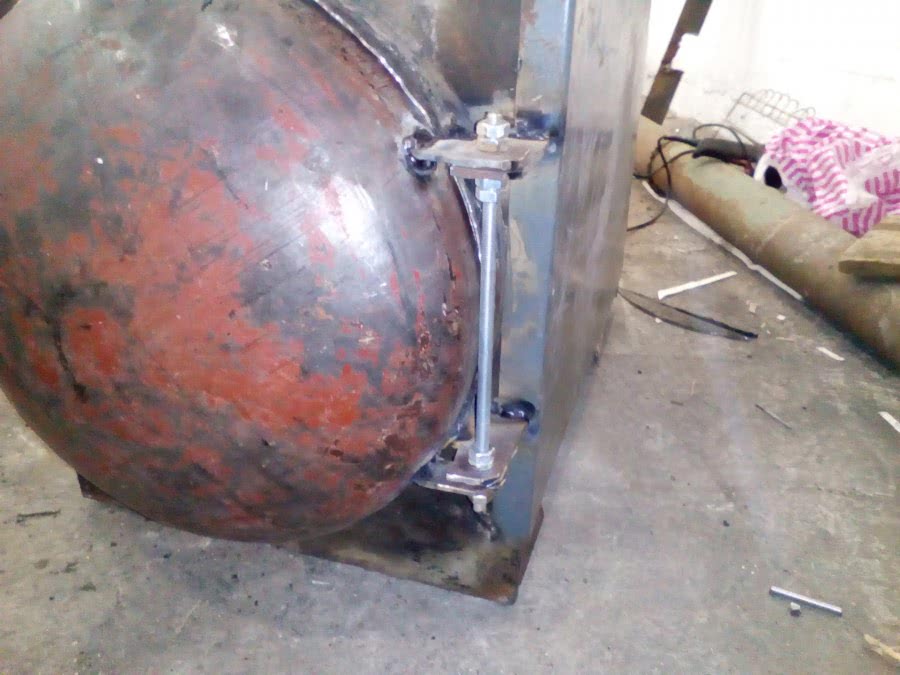

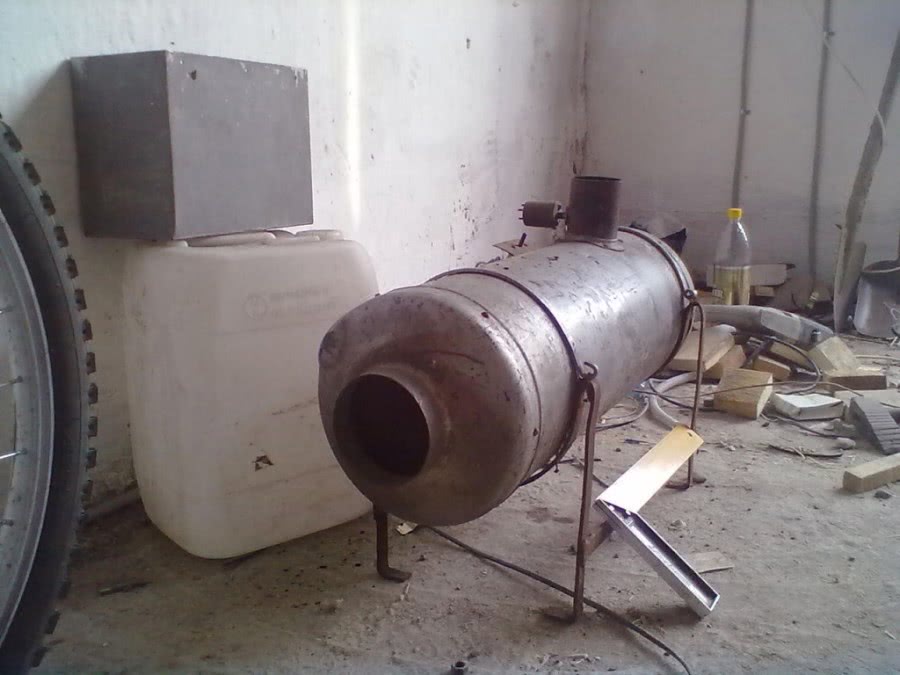

Буржуйка из баллона

Буржуйка из газового баллона своими руками это лучший способ для изготовления в домашних условиях. Она идеально подойдет для обогрева гаража, и небольших подсобных помещений.

Приступаем к работам:

За основу берем газовый баллон объемом пятьдесят литров. Чтобы его начать разрезать болгаркой, необходимо зажать баллон в тиски, делается это за нижнюю часть. Затем берем газовый ключ, одеваем его на вентиль. Теперь, на ручки ключа одеваем длинную трубу, которая у нас будет выступать в роли рычага. Постепенно и медленно начинаем откручивать вентиль

Внимание! Даже если баллон пустой, в нём всегда остаётся остаточный газ. С ним надо быть предельно аккуратным.

Открутив вентиль, заливаем в середину воду, до самого верха

Когда емкость полная водой, можно приступать к резке. Это нужно для избежания взрыва от искры даже если баллон пустой, в нём есть остаточный газ в микропорах .
Вооружаемся болгаркой с диском по металлу. Первым делом срезаем алюминиевую этикетку.
Берем выбранную трубу для дымохода. Устанавливаем её на место вентиля, маркером или карандашом обводим трубу по кругу. Болгаркой вырезаем этот участок.
От первого верхнего шва отступаем три сантиметра вниз, проводим ровную линию, по кругу. Теперь по линии срезаем верхушку баллона. Сами швы болгаркой резать нежелательно, там очень толстый металл.

Размечаем расположение топочной и зольной дверцы. У нас дверца камеры горения имеет размеры 25 на 20 сантиметров, а дверка зольника 25 на 10 сантиметров. Корпус будущей буржуйки из газового баллона своими руками мы сделали.
Вырезаем болгаркой наши разметки дверок. Чтобы было удобно приваривать петли, и они ровно располагались, разрезы желательно делать не полностью, лучше оставить полсантиметра. После разрезов располагаем на поверхности навесы, привариваем их сварочным аппаратом.
Сварочные швы зачищаем болгаркой. Затем, прорезаем остатки металла на дверцах. Теперь, делаем по периметру дверей нащельник. Просверливаем отверстие ближе к краю. Изготовляем ручку задвижку. В ручке сверлим отверстие. Фиксируем её к дверце на болтик. Гайку можно прихватить сваркой.
На корпусе буржуйки делаем крючок, привариваем его. Над ручкой привариваем скобу из металла. Изготовление буржуйки в гараж своими руками, практически завершено.

Идентичным способом делаем дверцу зольника. Теперь, нам нужно приварить колосники, которые разделят зольник и топку. Их желательно сделать из 16-й или 18-й арматуры.
В верхней части, необходимо вварить сегменты, которые дым из топки будут частично преграждать. И он будет не сразу выходить на улицу, а сначала проходить между этими элементами, за счет чего агрегат будет сохранять больше тепла.
На верхнюю часть, которую мы срезали, привариваем отрезок трубы. После этого подносим верх баллона на своё место и обвариваем сплошным швом.

На этом этапе буржуйку можно тестировать и, если все нормально можно устанавливать в помещение и греться. На конструирование буржуйки из баллона уходит примерно день. Но сама конструкция настолько простая, что сделать ее сможет даже новичок.

Немного истории

Буржуйка была придумана в период революции. Тогда перед теплотехниками встала задача — создать печь длительного горения, потребляющую минимум топлива и отдающую максимум тепла. Изначально она предназначалась для бойцов Красной армии, но впоследствии ее конструкция была доведена до совершенства. Такие свойства, как экономичность и эффективность буржуйки, сделали ее одним из важных товаров, изготовляемых на экспорт.

Подобное изобретение не осталось незамеченным и за рубежом. В 20-е годы прошлого столетия промышленный выпуск таких печей был налажен в Финляндии. А сегодня на рынке можно увидеть продукцию канадского, шведского или финского производства. Популярность этих отопительных устройств объясняется, прежде всего, их умеренной стоимостью, а также удобством использования и компактными размерами.

https://youtube.com/watch?v=C2uL0Jek42E

Изготовление кирпичной печи для гаража

Если вы задались вопросом о ток как самостоятельно сделать печь в гараже, тогда эта инструкция вам определенно поможет. Чтобы создать кирпичную печь для гаража своими руками, вам понадобится:

Керамический огнеупорный кирпич;
Цементный или бетонный раствор для создания фундамента;
Гидроизоляция (штукатурка или битумная мастика);
Заслонка, дверца, трубы для дымоходной системы;
Асбестовая нить и металлическая проволока.

Дабы упростить сборку печи для гаража из кирпича, раздобудьте болгарку, перчатки, шпатель.

Этапы работы

Дровяная печь для гаража создается в несколько шагов. Первым делом мастер готовит раствор для кладки. Он создается по следующей технологии:

Засыпаем в крупную емкость (50 литров и больше) глину, оставляя в ней 10-15% свободного места;
К глине доливаем 1-2 ведра воды и оставляем ее размачиваться в течение 24 часов;
Образовавшуюся смесь перемешиваем при помощи дрели, миксера или другого аналогичного устройства;
Переливаем раствор в разные бадьи (по 8 литров в каждую из них);
Добавляем в каждую емкость 2 ведра песка и 1-1.5 литра воды;
Повторно перемешиваем все смеси, добавляем в каждую из них сухой термостойкий клей (700-900 г).

Последний шаг – это определение уровня жирности. Если смесь обладает густой консистенцией и держится на шпателе даже при сильной тряске – значит в ней слишком много глины. Если раствор не держится шпателя и имеет чрезмерно редкую консистенцию – значит в нем слишком много воды или песка.

Важно: вам не удастся создать печь из кирпича в гараж при отсутствии качественного глиняного состава. Так что если вы обнаружили проблемы с его консистенцией, решите их путем добавления в смесь нужных материалов (воды и песка, при чрезмерном количестве глины и наоборот)

Следующий шаг – это обустройство фундамента

Кирпичная печь для гаража нуждается в прочном и надежном основании. При его создании необходимо:

Следующий шаг – это обустройство фундамента. Кирпичная печь для гаража нуждается в прочном и надежном основании. При его создании необходимо:

Освободить место в одном из углов гаража;
Выкопать котлован глубиной в 50-70 см;
Выложить дно ямы щебенкой;
Залить котлован цементным слоем, выровняв его поверхность;
Покрыть фундамент 3-4 слоями гидроизоляции.

При желании, вы можете самостоятельно приготовить цементный слой. Для выполнения этой задачи необходимо смешать ведро цемента, ведро воды и 3 ведра песка, после чего хорошенько перемешать образовавшуюся смесь. Данный раствор высыхает на протяжении 24 часов.

Следующий этап работ – это кладка кирпича. Он выполняется в несколько шагов – мастер:

Делает разметку;
Убеждается в том, что у него получилась правильная геометрическая фигура;
Кладет кирпич по длине и проверяет правильность его расположения. При необходимости – подгоняет строительный материал, используя болгарку;
Выполняет кладку стенок в несколько сплошных рядов;
Создает отверстие для решетки в кирпиче при помощи болгарки. Учтите: металл расширяется под воздействием высоких температур. А значит – ему нужно выделить дополнительное пространство;
Устанавливает дверцы и крепит их, используя проволоку. Для обеспечения максимальной надежности всех деталей, дверцы следует обмотать асбестовой нитью.

При проведении этих работ, обращаем внимание на шов – он не должен совпадать у разных кирпичей и быть заполненным. Финальный этап работы – это обустройство дымохода

Он создается из трубы 500 мм и больше, которая присоединяется к печи

Им не следует пересекать перекрытия гаражного бокса, все остальное допустимо

Он создается из трубы 500 мм и больше, которая присоединяется к печи. Им не следует пересекать перекрытия гаражного бокса, все остальное допустимо.

Обратите внимание – существует множество других инструкций касательно того, как сделать кирпичную печь в гараже. Мы рекомендуем вам изучить хотя бы парочку из них, раздобыть чертежи, посмотреть видео от профессионалов

И лишь после этого приниматься за сооружение печи для гаража на дровах своими руками

И лишь после этого приниматься за сооружение печи для гаража на дровах своими руками.

Что сложного в печном отоплении

Печи должны совмещать противоположные свойства. Идеальная конструкция быстро прогревает окружающий объем и долго не остывает, постепенно отдавая тепло помещению. Беда в том, что это невозможно:

кирпичная печка греется долго и долго отдает тепло. Получается так называемая теплоемкая конструкция;
металлическая печь быстро нагревается — сказывается большая теплопроводность железа и его сплавов. Но накапливает она мало. И постепенно, медленно отдавать не может. Поэтому она перестает работать вскоре после того, как прогорит топливо, заложенное в ее топливник.

Суточный градиент температур (перепад) в помещении, которое греет чугунная или стальная печка, получается очень большим. Человек испытывает серьезный дискомфорт в таких условиях. Поэтому почти все улучшения этой схемы сводились к тому, чтобы продлить время активности. Проще говоря, чтобы в топке дольше происходило горение.

И снова шероховатость — получается слишком неэкономично. Решили замедлить процессы горения.

Замедлить сгорание в любой печке очень просто. Достаточно ограничить в зону горения поступление кислорода. Сделать его минимальным. Это в теории. На практике снова ничего хорошего.

Несоблюдение простых законов эксплуатации и попытки удлинить горение только за счет ограничения подачи кислорода приводят к серьезным последствиям. Тем же чревата неправильная регулировка печи.

Топка — это реактор печи. Если кислорода недостаточно — не развивается нужная температура. Как следствие — не все сгорает, что может гореть. Эти несгоревшие остатки просто выбрасываются в трубу и оседают на стенах печи.

Происходит следующее: температуры и кислорода недостаточно для полноценной реакции горения, но вполне хватает для сухой возгонки. Это приводит к распаду сложных углеродов и их преобразованию на более простые и летучие фракции. Тоже топливо, но только немного иное по составу и фактуре. И оно тратится бесполезно.

Еще нюанс. В некоторых кирпичных печах для отбора тепла у топочных газов, их пускают по долгому и извилистому пути — дымооборотам. В теории, можно сделать точно так и в металлической конструкции — но снова выйдет так себе.

Топочные газы, хоть они и очень сложны по составу, ведут себя как атмосферные. То есть, проходя по кирпичному каналу, по-своему утепленному (за счет медленной теплопередачи в кирпичном массиве), газы нормально себя чувствуют до конца пути. Даже, если в начале было холодновато. Они нагреют стенки канала и дальше пойдут по теплому.

У металлической конструкции с отличной теплопередачей такого не выйдет. Только канал прогрелся — все тепло передалось внешнему окружению, и требуется греть заново. Эффект сродни тому, что можно наблюдать на одинарном оконном стекле в холодную погоду — конденсация. Только конденсируется не вода, а сажа и смолы.

Достаточно быстро долгий металлический канал без утепления зарастет изнутри. А если его утеплить, то пропуск газов вообще теряет всякий смысл. Тепло останется внутри и ничего не согреет. Выйдет работа ради работы.

Конечно, газы в металлической печи тоже заставляют плутать. Хотя бы для того, чтобы замедлить их движение и не направлять напрямую в трубу. Но эти ходы имеют малую протяженность и устроены максимально просто.

Можно заставить тело печи (топку) отдавать тепло максимально интенсивно, применив оребрение и резко увеличив площадь теплообмена. Но это не решает проблемы малого срока действия.

Пришлось задействовать пиролиз. До этого он применялся массово только на мощных промышленных котлах. В результате, соединив каминопечь двух Бенджаминов и пиролизный принцип перегонки и последующего дожигания, получили вполне пригодную для бытового применения печку на дровах. Она лишена большинства недостатков металлической.

Принцип примерно следующий: в топке при недостатке кислорода идет горение, обеспечивающее пиролиз. Продукты пиролиза переходят в следующее отделение печи, отделенное перегородкой. Туда же отдельно подается кислород — теперь уже с избытком.

Там получается интенсивное дожигание несгоревшего топлива, отчего КПД существенно повышается. В какой-то мере решена и проблема быстрого горения — процесс пиролиза не быстрый.

На рисунке ниже представлена печь длительного горения, работающая на пиролизных газах.

1 — зона горения,

2 — зольник и подача первичного воздуха для горения,

3 — зона дожигания пиролизных газов,

4 — перегородка, удлиняющая ход газов внутри печи и отделяющая зону первичного горения от зоны дожига,

5 — дымовой патрубок,

6 — дверца со стеклом.

Буквами показаны:

а — первичный воздух,

б — вторичный воздух,

в — система чистого стекла, охлаждающая стекло и препятствующая осаждению на нем продуктов горения

Техника безопасности

Печка считается пожароопасной, особенно в гараже, где присутствуют ГСМ. Все что способно быстро воспламеняться, по максимуму отдаляют. Оптимально оградить топочное место экраном, чтобы исключить вероятность вылета искр.

Нельзя топить печь в гараже с открытыми дверцами

Кроме действующего дымохода, важно позаботиться о хорошей вентиляции. Если чад заполонит пространство гаража, человек способен отравиться

Возле печи не сушат промасленную одежду. Запрещено складировать ветошь, пропитанную бензином и другими нефтепродуктами. Нельзя оставлять горящую печь без присмотра, особенно, на ночь.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки. Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
финальный штрих — дымоход, устанавливается сверху.

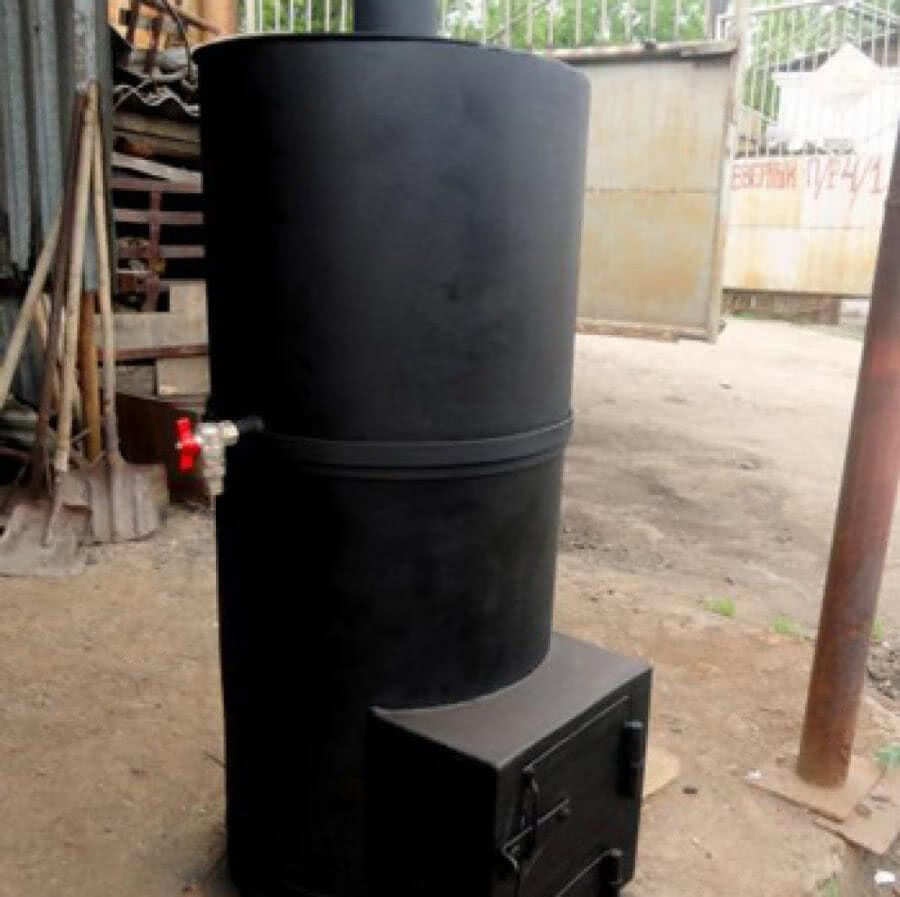

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

цилиндрическая форма;
вертикальное расположение.

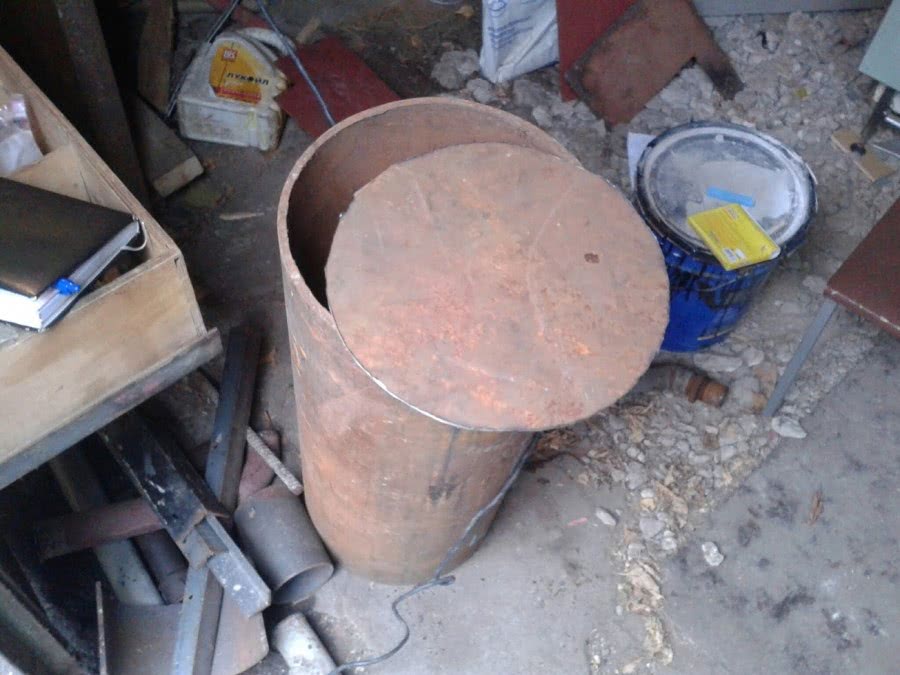

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

https://youtube.com/watch?v=Nh2X0ZAoMcU

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

https://youtube.com/watch?v=mekX3RJfgaE

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Как сделать буржуйку своими руками: советы новичку
