Как сделать и установить откатные ворота своими руками

Требования к установке

Нужно заранее осмотреть ту территорию, где будут установлены откатные ворота. Также вам необходимо убедиться в том, что на участке можно заниматься монтажом конструкции подобного вида. Чтобы не совершить ошибку, внимательно осмотрите проем и ту территорию, которая к нему прилегает:

Чтобы створка откатывалась без всевозможных препятствий, следите, чтобы свободного пространства было достаточно для подобных целей. Чтобы ворота функционировали в нормальном режиме, оставляйте примерно полторы ширины проема вдоль забора. Также расстояние в глубину участка должно достигать 40 см;
помните о том, что створка, которая сдвигается, будет двигаться со стороны забора, расположенной внутри

Данный фактор стоит принять во внимание в процессе создания планировки территории, во время высадки деревьев, а также прочей растительности;

• калитка не должна помешать свободному перемещению створки, поэтому лучше сделать так, чтобы она располагалась с противоположной стороны. Достойным решением станут ворота, калитка которых встроена в общую конструкцию. У такого варианта есть высокий порог, который является ее основным недостатком. Он усложняет проход пожилым людям и детям;
• чтобы открытие или закрытие полотнища было оптимальным, понадобится ровный рельеф. Если на территории есть бугры, наклоны или впадины, то нагрузка на автоматику увеличится, что выведет ее из строя раньше времени.

Это те требования, которые необходимо соблюдать в процессе монтажа откатных ворот. Если все они будут выполнены, то установка конструкции не вызовет у вас никаких проблем. Вы сможете пользоваться откатными воротами, не сталкиваясь со сложностями, которые могут вызвать определенный дискомфорт.

Плюсы и минусы откатных ворот

Главное достоинство – независимо от ширины сдвижных ворот, их можно открыть без каких-либо усилий. Полотно будет сдвигаться вбок, за счёт чего отсутствует необходимость в широкой подъездной площадке.

Достоинства конструкций:

1. Самопроизвольное открытие исключается даже при наличии сильных порывов ветра.
2. В нижней части имеется просвет, который исключает попадание грязи и влаги внутрь механизма.

Недостатки:

1. Боковое пространство для отката ворот, должно составлять не менее 1,5 метров.
2. Для самостоятельного изготовления понадобится некоторый опыт и много свободного времени.

Установка раздвижных ворот

Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.

Схема для изготовления

От расчета материалов конструкции зависит следующее:

• сколько будет весить откатная конструкция;
• процесс монтажа;
• выбор комплектующих;
• длина и вес противовеса;
• парусность откатной панели.

Заливка фундамента под откатную створку

Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:

1. Один фундамент – заливается под закладную.
2. Общий фундамент – под закладную и под несущие опоры.

Чертеж с размерами каркаса

Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.

Несущие опоры откатной конструкции

Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.

Ширина и высота

Сборка каркаса по размерам

Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.

Загородный дом

К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.

Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.

Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.

Около дома

Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.

https://youtube.com/watch?v=B-CNz-4DDBE

https://youtube.com/watch?v=GautBxgYeuE

Полезные советы

Автоматические ворота обладают высокими показателями надежности, прочности и долговечности, но со временем могут возникнуть определенные неисправности, ведь детали изнашиваются. Все виды механизмов нуждаются в обслуживании, поскольку только в таком случае можно рассчитывать на их длительный срок службы. Владельцы ворот нередко прибегают к услугам срочного ремонта, чтобы найти выход из ситуации.

Только ремонт позволит справиться с проблемой, поскольку сломанные подвижные ворота могут нарушить ваши планы, а также помешать вам выполнить важные дела.

Ворота обслуживаются сервисными службами, ведь это неотъемлемая часть их комфортной эксплуатации. В особенности, это касается той ситуации, когда ворота установлены на промышленном объекте. Если вдруг они выйдут из строя, предприятие может понести значительные убытки. Хоть преимущества откатных ворот очевидны, они не защищены от поломок. Обычно неисправности могут возникнуть из-за того, что человек пользуется конструкцией неправильно.

Если говорить о неправильном процессе эксплуатации конструкции, то здесь все должно быть понятно. Если управлять воротами в ручном режиме, можно произвести манипуляцию, которая выведет из строя деталь ворот. Если речь идет об автоматической работе конструкции, то внутрь могут попасть посторонние предметы, которые не дадут воротам свободно перемещаться. Сюда же можно добавить и то, что сотрудники современных предприятий чувствуют абсолютную вседозволенность. Они начинают самостоятельно ремонтировать конструкции, если те вышли из строя. В результате поломка становится еще более масштабной. Именно после подобных вмешательств может понадобиться капитальный ремонт ворот.

Избежать их можно, если пользоваться услугами регулировки и настройки конструкций. Их предлагают многие сервисные службы. Если подобное регулирование не осуществляется, то человек столкнется с необходимостью в проведении капитального ремонта конструкции. В результате предприятие понесет немалые убытки. Разнообразные поломки могут быть вызваны тем, что обслуживанием ворот занимаются сотрудники с недостаточным опытом работы. Нужно провести работу с персоналом, отправить работников на курсы повышения квалификации, чтобы исключить риск выхода ворот из строя.

Обратите внимание на то, что лучше предотвратить поломки, поскольку ремонт может влететь в копеечку. Также нередко невозможно починить ворота из-за того, что в магазинах нет нужных для них комплектующих

В ремонте вам может быть отказано из-за того, что проводить ремонт нецелесообразно. Может оказаться, что намного дешевле установить новую конструкцию, чем ремонтировать вышедший из строя вариант. Никуда не деться и от такой проблемы, как пренебрежение плановым техническим обслуживанием. Данное направление деятельности – это прерогатива специальных организаций, которые обладают немалым опытом, но и это не должно успокаивать полностью.

Он без особых проблем обнаружит, в чем проблема, а после займется процессом ее устранения. Первые признаки, которые говорят о наличии неисправности, игнорировать нельзя. Если вдруг ворота перестали хорошо открываться или закрываться, не медлите с их техническим обслуживанием. Благодаря услугам специалистов у вас будет возможность сэкономить финансы на решении проблемы.

Чаще всего, поломка ворот сопровождается различными проявлениями, которые ей предшествуют. Это могут быть сторонние громкие звуки, которых ранее вы не слышали. Также конструкция может перекоситься или же перестать плотно закрываться. Вышедшие из строя ворота работают с шумом и с прерываниями. Нередко установкой ворот занимаются профессионалы без должного опыта, именно поэтому они совершают определенные ошибки, которые приводят к проблемам в дальнейшем. От данных факторов невозможно защитить даже электрические системы, стоимость которых очень высокая.

Если люди будут внимательно и ответственно относиться к техническому состоянию ворот, то они смогут продлить срок службы конструкции. Необходимо регулярно инструктировать сотрудников касательно вопросов про обслуживание ворот. Также обязательно приглашайте на свой объект профессионалов, чтобы избежать серьезных поломок и необходимости проведения капитального ремонта.

Оптимальная ширина ворот в частном доме

Для грузового транспорта распашные ворота не ограничивают вверху

Стандарт ворот для загородного дома учитывает их конструкцию. Габариты распашной створки ограничиваются лишь возможностями материала. Металлические ворота, закрепленные на кирпичных столбах, могут иметь очень большие размеры.

Откатная створка из железного листа или дерева по сравнению распашной кажется намного больше: ведь здесь одна створка заменяет 2. Но ее габариты ограничивает вес конструкции и мощность фурнитуры.

Распашные ворота

Оптимальными называют минимально возможные ворота для данных условий. В среднем это конструкция шириной в 2,6 м и высотой в 1,8, если предполагается проезд только легковых автомобилей.

Габариты изменяются, если машина имеет большие размеры или предполагается проезд грузового транспорта.

Становятся важными и другие соображения. Например, если дачный участок размещается далеко от дороги, а коттедж нужно обезопасить от угрозы пожара, проем делают гораздо больше – 6 м. Это требуется для проезда пожарной машины.

Откатные ворота

Для широкого проема лучше сделать откатные ворота из двух створок

Раздвижные створки могут иметь практически любые необходимые размеры. Даже если ворота нужно сделать очень широкими – те же 6 м, можно установить 2 створки вместо 1 шириной в 3 м каждая. Высота полотна ограничивается возможностями материала.

Подъемные

Ширина подъемных ворот на даче выбирается по размерам автомобиля, но с учетом конструкционных ограничений от производителя. Минимальные габариты: ширина в 2,4 м, высота в 2,2 м. Первый параметр лучше увеличить до 2,8–3,0 м.

Рулонные

Легкость ламелей позволяет варьировать габариты довольно широко. Стандарт в 2,5–3 м не представляет сложностей при изготовлении. Максимальная величина достигает 11 м. Высота в 2,2–2,5 м более чем достаточная для проезда легкового авто.

https://youtube.com/watch?v=J5pzIJ13r60

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

https://youtube.com/watch?v=EEm0iPKWFhA

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Калитка в откатных воротах

Установить калитку в откатных воротах – предложение заманчивое, но такое решение связано с целым рядом неприятных нюансов:

1. Входить в такую калитку неудобно. Это связано с высотою нижней части каркаса, через которую придется перешагивать. Велосипед или тележку втаскивать через такую калитку очень неудобно.
2. Войти в калиточный проем высокому человеку тоже проблема, придется сильно наклоняться.
3. Вырезанная часть снижает жесткость воротной конструкции.
4. В калитку откатных ворот устанавливают два типа ручек: утопленную, она же скрытая, или небольших размеров. Обе – не самый удобный вариант.

Поэтому к воротам откатного типа лучше устанавливать калитку, расположенную рядом, как отдельный функциональный элемент.

Рельсовые

В этой системе ролики наоборот приварены к нижней части воротного полотна. Ворота перемещаются благодаря роликам по рельсу, установленному на нулевом уровне (ролик “утоплен” в проезд). Рельс совершенно не препятствует проезду машин.

Из плюсов:

• Ударопрочность.
• Возможность установки в широкие (например, 6 метров) проемы.
• Полотно благодаря опоре в виде роликов не провисает.
• Полотно компактно. Место, занимаемое им, равняется проему по ширине.

Из минусов:

• Работа полотна может быть блокирована, поскольку рельс может забить мусор, песок, осадки или любые мелкие предметы. Вы должны быть готовы к тому, что зимой, в период частых температурных перепадов, снег может подтаять и в рельсе образуется вода, которая впоследствии замерзнет и блокирует работу.
• Рельс требует регулярной очистки.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказвывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.

1. 1 отрезок длиной 4 метра;
2. 1 отрезок – 6 метров;
3. 2 отрезка – примерно по 2 метра;
4. 1 отрезок – около 2,8 метра.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.

Особенности

В конструкции откатных ворот присутствуют такие элементы:

• направляющие;
• щит;
• ролики;
• рама;
• привод электрического типа.

Основная характеристика сдвижных ворот отражена в их названии. Конструкция, обладающая высоким уровнем прочности и долговечности, словно откатывается в сторону, именно поэтому подобный вариант очень популярен и востребован в наше время. Конструкции такого вида представляют собой раму прямоугольного типа, которую обшивают специальными панелями. Профиль выполнен из высокопрочного алюминия или из нержавеющей стали.

Роль конструкции несущего типа выполняет силовая рама, выполненная из металла. Ее обязательно бетонируют для улучшения основных эксплуатационных свойств. Направляющие – это элементы, которые расположены сверху рамы. Уловители находятся с противоположной стороны от данных деталей. Есть нижний и верхний элемент. Ролики устанавливают так, чтобы они находились на равном расстоянии друг от друга. Для их монтажа достаточно выделить два участка в общей конструкции.

Электрический привод – это надежный механизм движения. Им управляют с помощью дистанционного пульта или специальной кнопки. Надежный автоматический механизм позволяет с легкостью открывать и закрывать ворота даже в плохую погоду. Есть три вида раздвижных ворот, которые популярны в наше время:

Рельсовые

Ворота рельсового типа отличаются компактными размерами. Пользоваться ими комфортно и легко. Рельс, проложенный на земле, служит основой для установки полотна на колесиках. Разнообразные механические воздействия не влияют на вид ворот.

Подвесные

Универсальные подвесные ворота устанавливают на промышленных объектах. Это огромные конструкции, монтажом которых должны заниматься настоящие профессионалы. Злоумышленники не смогут взломать такие ворота. Негативные факторы не отражаются на их первоначальном виде.

Консольные

Конструкции консольного типа пользуются популярностью на мировом рынке. Это бесшумные устройства, которые не требуют готового проема для установки. В конструкции модели присутствует очень много элементов, с разнообразием которых не разберется человек без опыта.

Это основные особенности современных откатных конструкций. Вы можете сделать выбор в пользу любого из вариантов, определившись со своими потребностями и особенностями места монтажа ворот.

Подвесные

Этот тип конструкции представляет собой воротное полотно с прикрепленными на него сверху роликовыми тележками. Над проемом при этом установлена металлическая несущая балка, к которой крепится рельс, именно на него за ролики и подвешивается полотно. Нижняя часть полотна остается без опор.

К плюсам подвесных ворот относится:

• Взломостойкость.
• Дождь и снег работе таких ворот не помешают, ведь внизу у них отсутствуют опоры.
• Система прочная и надежная. Срок службы достигает 50 лет.
• Низкая парусность. То есть резкие порывы ветра воротам не страшны.

Есть и недостатки:

• Слишком высокий транспорт не сможет заехать в ворота. Помешает верхняя балка, на которую подвешено полотно.
• Высокая металлоемкость. То есть на изготовление таких ворот тратится значительное количество металла, из-за чего изделие стоит недешево.

Распространённые ошибки

Самостоятельное возведение откатных ворот подразумевает наличие некоторых знаний и умений, которые можно приобрести только опытным путём. Нередко люди делают всё по-своему и экономят там, где этого делать нельзя. К наиболее распространённым ошибкам относят:

1. Монтаж рамы без диагональных рёбер жёсткости.
2. Применение мелкозаглублённого фундамента.
3. Отсутствие регулировочной площадки.
4. Начало работ без подготовки проекта.
5. Несоответствие привода установленным характеристикам.
6. Противовесная часть занимает менее 1/3 проёма.
7. Применение рамы с разными диагональными связками.
8. Неверный типоразмер прокатной балки.

https://youtube.com/watch?v=TrWce8PA__Q

Первым делом

Решая, каких размеров будут откатные ворота, перед заказом или самостоятельным изготовлением необходимо иметь представление о том, чем является расчет сам по себе. Мы рекомендуем Вам разделить процедуру на следующие стадии:

1. Определить ширину и высоту проема, что отвечает за свободу движения створки при открытии проезда. Отчасти это поможет решить, какой вид ворот лучше выбрать.
2. Выбор подходящих материалов, которые будут использоваться при конструировании ворот – во многом это определяется бюджетом строительства и пожеланиями владельца.
3. Оценка примерного общего веса конструкции – это необходимо для того, чтобы подобрать подходящую фурнитуру. Стоит помнить, что при чрезмерной нагрузке на основание можно установить вместо одной створки две – это снимет излишнюю нагрузку с закладного элемента.
4. Создание эскиза и чертежа с размерами будущих откатных ворот – это станет основным направлением дальнейшей работы.

В целом можно подвести итог по данному пункту, что определяет главные величины, которые имеют значение при расчете откатных ворот своими руками. К таким величинам относятся:

• высота створки;
• проем или ширина;
• сортамент используемых материалов.

Каждый домашний мастер должен помнить, что в список необходимых материалов для изготовления откатных ворот входят профилированные трубы, обшивочный материал и фурнитура. Стоит воспользоваться советом: приобретайте эти материалы с некоторым запасом, лишними они не будут. Также при подборе материалов стоит учесть их сочетание и надежность – это поможет получить предварительное представление о воротной конструкции.

Еще одно: не забывайте о природных факторах влияния. Стоит иметь в виду не только дожди и связанную с ними сырость, а также снег и наносной мусор. При изготовлении створки и противовесов стоит учитывать силу ветров в местности, где планируется установить откатные ворота.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

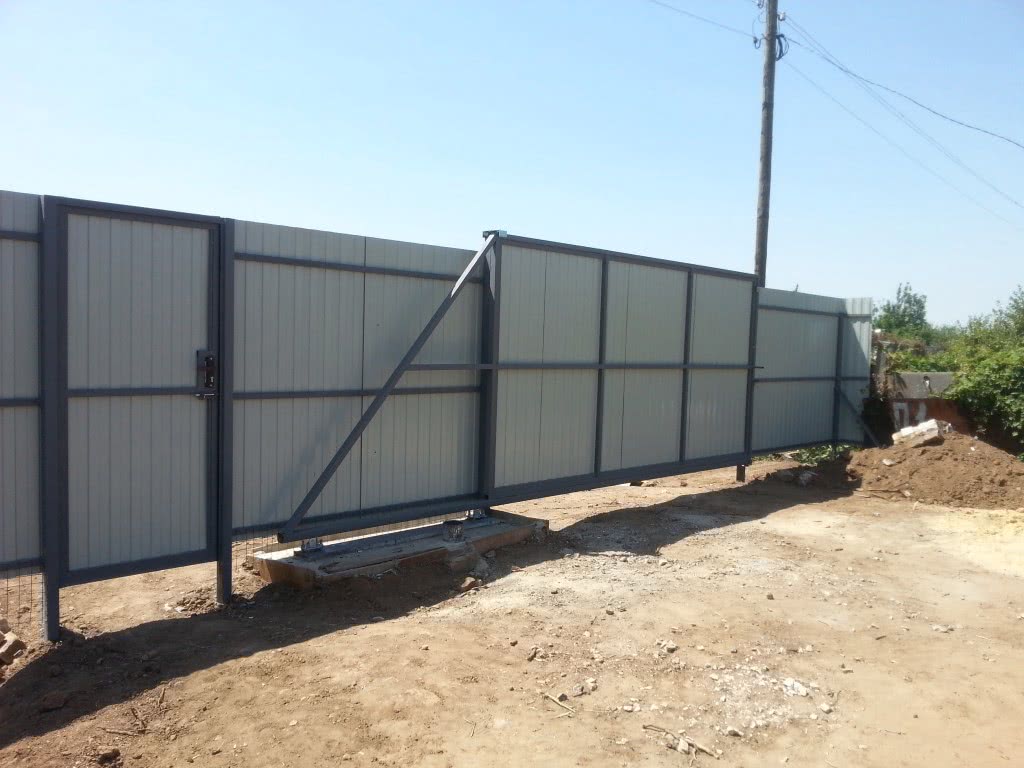

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

• глубина – 1 м (на глубину промерзания грунта)
• ширина – 30-40 см
• длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Как определить размеры подъемных ворот?

Стоимость ПВ сильно зависит от их габаритов. Чтобы заказать индивидуальную конструкцию или изготовить ее самостоятельно, нужно правильно рассчитать размеры.

К примеру, 180-200 сантиметров – это оптимальная ширина ворот для легкового автомобиля. Соответственно, ПВ должны быть чуть больше, чтобы при движении машина не повредилась. Для этого нужно с обеих сторон сделать запас где-то по 50 сантиметров. В итоге, ширина ворот достигнет трех метров. Этот принцип проходит и для расчета высоты конструкции. По стандарту высота проема достигает 210-250 сантиметров. Этот показатель можно брать за основу при выборе ворот.

Если вы хотите купить готовые ПВ, то каждый производитель имеет свои стандартные габариты. К примеру, белорусский производитель Alutech выпускает модели для притолоки 45-50 сантиметров, а у других изготовителей этот показатель равен 31 сантиметру. Используемый механизм также очень важен. Для этой роли могут использовать пружину растяжения или торсион. Производители пользуются своим собственным шагом, поэтому создают индивидуальные таблицы размеров ПВ.

Высота ворот для грузовых автомобилей должна учитывать габариты машины

Если решили ворота по особому проекту, тогда вам нужно точно определить размер ПВ. Лучше всего пригласить сотрудника фирмы на дом, чтобы он проделал все замеры, и вы смогли сразу решить все нюансы.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

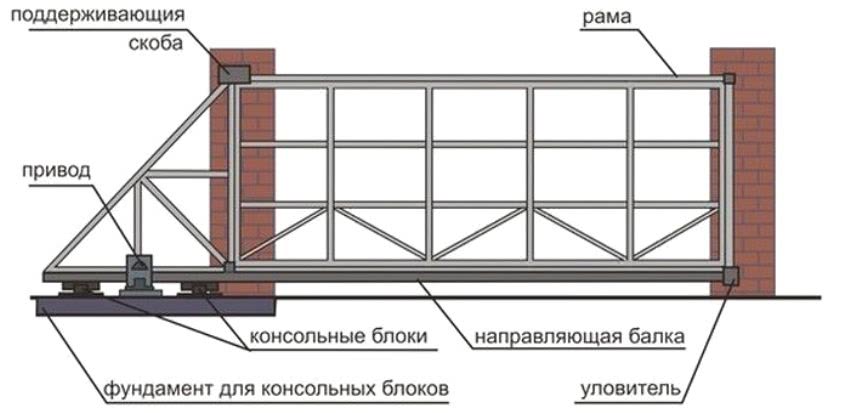

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Похожие записи:

Установка потолочного плинтуса на натяжной потолок Устройство, принцип действия и классификация центробежных насосов Как проверить тэн водонагревателя на исправность Калькулятор количества пеноблоков Насос для бочки 200 Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками
