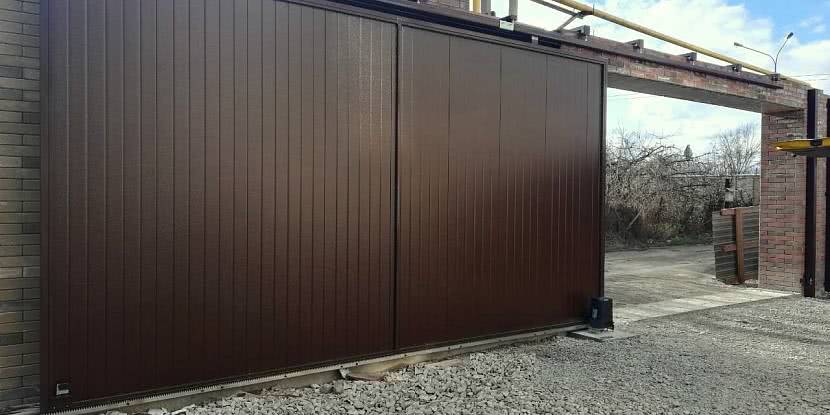

Откатные ворота из профнастила

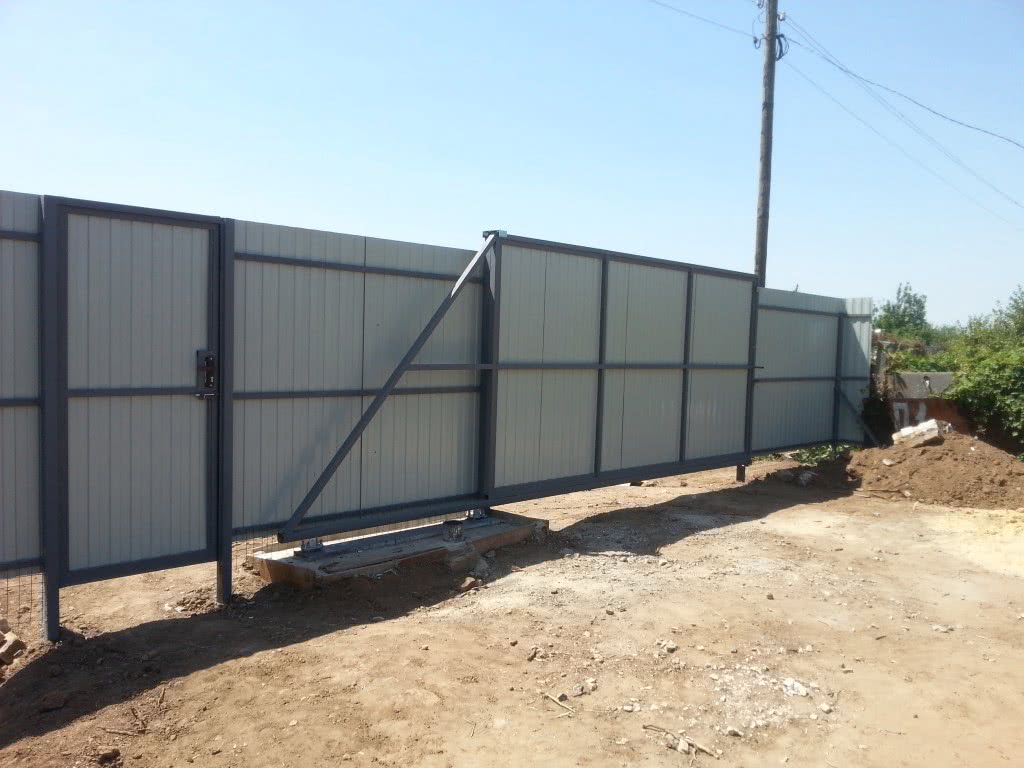

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

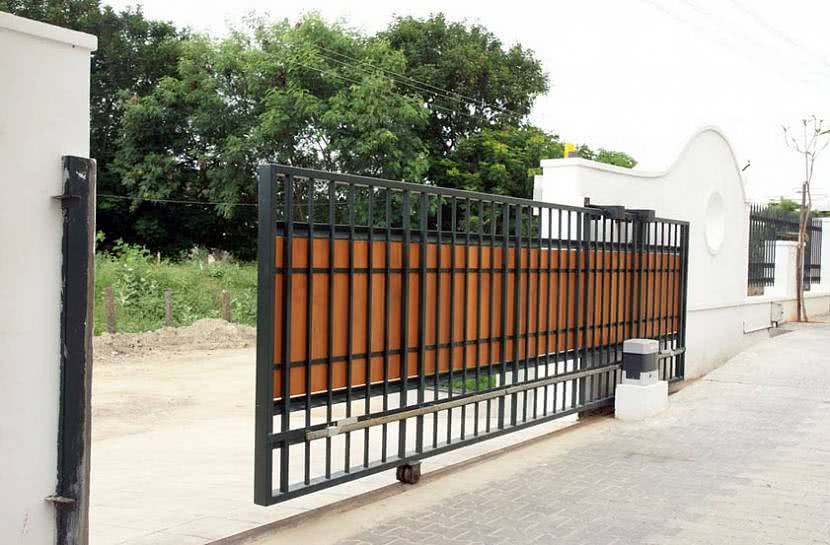

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

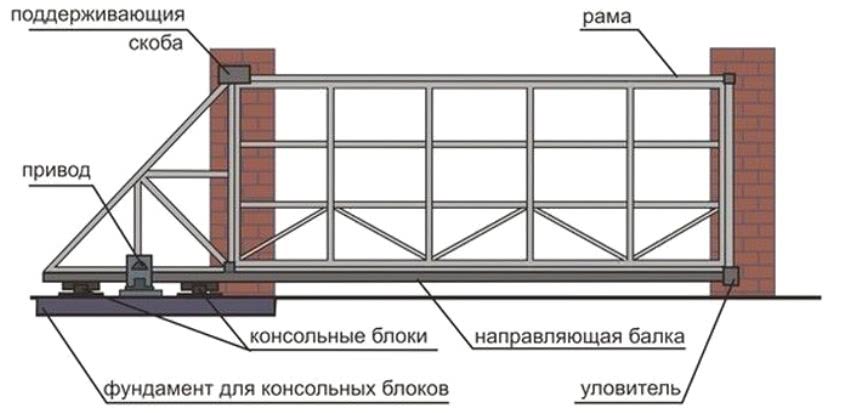

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

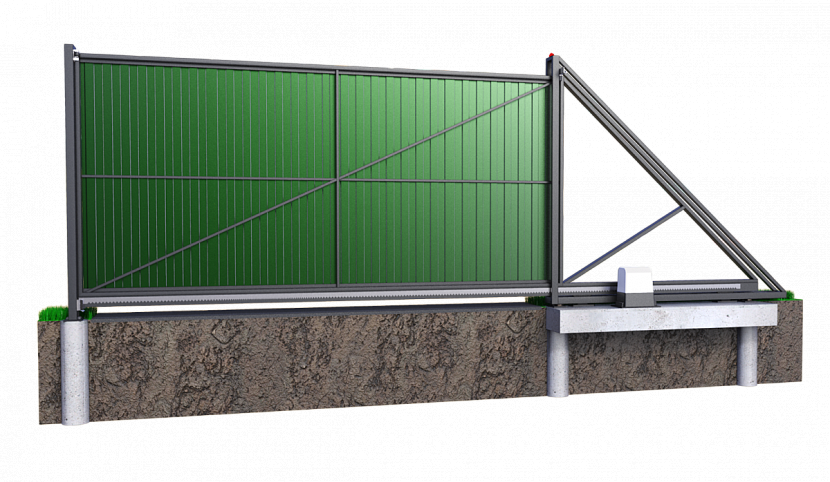

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

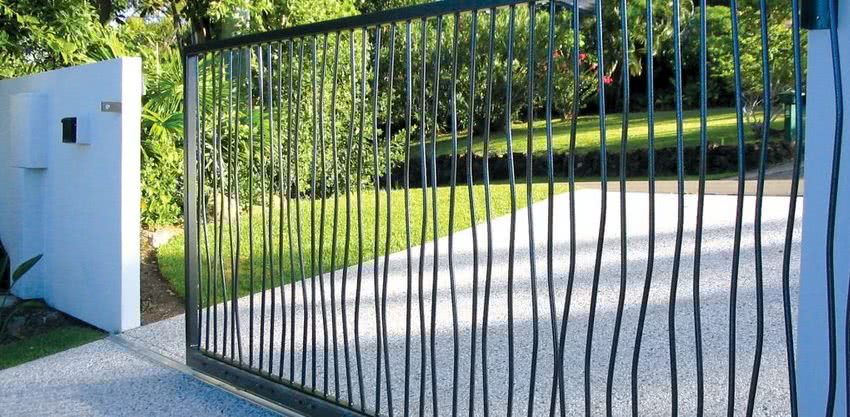

Стильные современные откатные ворота

Выбор оптимальной конструкции

Если подходить с точки зрения надежности и удобства, то здесь лидером будут подвесные ограждения. Вся автоматика для ворот является прочной и проверенной уже многими десятилетиями.

Единственный значимый минус- это сложности в проезде негабаритных грузов или транспорта, так как есть определенные ограничения, связанные со специфическим расположением балки.

Если же необходимо сделать откатные ворота своими руками, то стоит выбирать конструкции с рельсами

Их устанавливать проще, чем остальные, но важно помнить и том, что их бесперебойная работа возможна только в том случае, если постоянно следить за чистотой этих самых рельс

Наиболее сложные комплектующие для откатных ворот потребуется в вариант с консолями. Ее, как правило, устанавливают с участием специалистов. Главный плюс- это надежность и долговечность использования. Но их можно поставить и самостоятельно.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

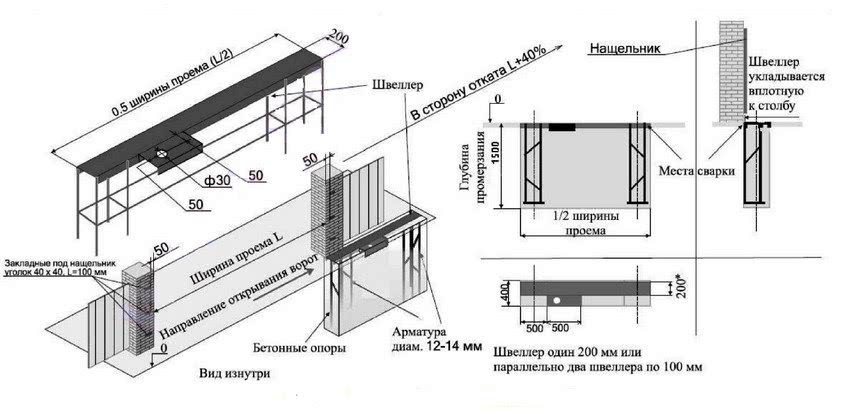

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

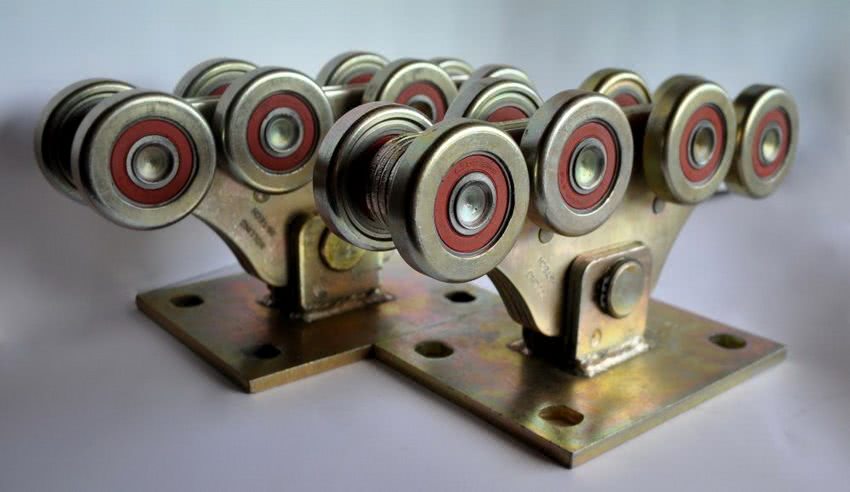

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Материалы

Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:

  • профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
  • направляющая балка 60х70 мм;
  • профнастил 8-10 кв. м;

  • заклепки или саморезы для крепления обшивки в количестве около 200 штук;
  • швеллер 40х200 см;
  • арматурные пруты 15 метров.

Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:

  • итальянские – Combi Arialdo и Flatelli Comunello;
  • российские – Ролтэк и Doorhan;
  • белосусский Alutech.

Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:

  1. Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
  2. Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
  3. Нижний улавливатель – 1 шт.
  4. Верхний фиксатор – 1-2 шт.
  5. Концевой ролик – 1 шт.
  6. Заглушки на несущую балку – 2 шт.

Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.

Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.

На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.

Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.

Типы откатных ворот

Различают сдвижные и раздвижные ворота, но при этом по типу конструкции выделяют следующие:

  1. Консольные ограждения, в основу которых входит балка, у которой закрепляется только один конец. Балка имеет форму, схожую по виду с буквой «п», внутри нее установлены ролики, которые помогают приводить весь механизм в движение. В разных источниках можно заметить фото откатных ворот с разным расположением балки. Она может располагаться не только внизу или наверху, но и посередине.
  2. Схема откатных ворот, где балка закрепляется с двух сторон на столбы, показывает как выглядят подвесные ограждения. Здесь балка такого же типа как в предыдущем варианте крепления, только края ее загнуты внутрь, для того, чтобы держать ролики с полотном.
  3. Также конструкция откатных ворот может быть построена на рельсах. Непосредственно в почву монтируется рельс, по которому в дальнейшем будут ездить ролики с закрепленным полотном самого ограждения. Самый главный недостаток этого крепления подразумевает то, что такие ворота достаточно быстро начнут заедать, а произойдет это по причине попадания грязи в конструкцию. Хотя монтаж ворот в таком варианте и считается наиболее простым.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

  1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
  2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
  3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

  1. Наличию опции регулировки температуры для функционирования на морозе.
  2. Поддержке изменения скорости движения створки.
  3. Наличию в комплектации резервных источников питания.

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель Вес створки, кг Ширина проема, м Длина балки, м
Ролтэк МИКРО до 350 до 3 4.5
Alutech до 450 до 4 6
Ролтэк ЭКО до 500 до 4 6

Виды откатных ворот

Необходимо отметить, что чисто конструктивно откатные ворота – это устройство, которое откатывается вдоль забора, открывая тем самым въезд внутрь двора. Отсюда, в принципе, и название. Но по способу опоры на несущие элементы они делятся на несколько видов.

Подвесные

Подвесные ворота часто применялись именно на производственных объектах. По сути, это воротное полотно, которое подвешивалось на горизонтально расположенную несущую балку, установленную на опорных стойках. Ролики, используемые в конструкции, выполняли и функции элементов перемещения, и крепёжных изделий.

Очень надёжное сооружение. Многие откатные ворота этого типа до сих пор эксплуатируются, хотя им уже не менее 50 лет.

Сегодня в частном домостроении, да и на промышленных объектах, такие ворота не устанавливают. Причины:

  • несущая балка ограничивает высоту проема, что не всегда возможно;
  • все конструкция является материалоёмкой, то есть на нее приходится тратить большое количество металлопрофиля, что по нынешним ценам просто недопустимо.

Сдвижные ворота подвесного типаИсточник metall-crimea.ru

Откатные по рельсу

Эта разновидность – самая используемая, самая популярная с достаточно высокой степенью надёжности. Чисто конструктивно это воротное полотно, которое на роликах ездит по рельсу. Для прочности и устойчивости есть ещё одна точка, которая поддерживает конструкцию. Это верхняя опора в месте выезда ворот, то есть у одной из опор.

Единственный недостаток модели – рельс, который собой перекрывает въезд. Он выступает над дорожным полотном, поэтому автомобиль будет все время через него переезжать. Многие утапливают рельс в грунт, чтобы он находился на уровне дороги. Но, как показывает практика, рельсовая балка все время загрязняется, что осложняет перемещение ворот по ней. Поэтому приходится с постоянной периодичностью чистить место расположения рельса.


Сдвижные ворота по рельсуИсточник moyaograda.ru

Консольные

Консольные ворота – это самая сложная конструкция, самая дорогая, но такие расходы оправданы. Чисто конструктивно это все то же воротное полотно, только с противовесом. При этом двигается она по направляющей балке на роликах, которая установлена внизу на фундамент. Длина балки делается такой, чтобы она собой не перекрывала въезд во двор.

Расположение балки может быть посередине высоты воротного проёма или на самом верху. Но это будет возможно лишь в том случае, если ворота устанавливаются около несущей стены здания, к которой балка будет крепиться. Остальные варианты здесь не уместны. То есть для этого необходима несущая конструкция, которая смогла бы выдержать нагрузку от откатных ворот.

И именно только поэтому при выборе консольной разновидности чаще используют конструкцию с нижним расположением несущей балки.

Устройство откатных ворот консольного типа непростое. Обычно для них приобретают отдельно роликовый блок. Это упрощает изготовление, но увеличивает стоимость. Но такая трата оправдана, потому что заводское изделие имеет необходимую прочность и несущую способность

А это безопасность в процессе эксплуатации воротного полотна, что очень важно.


Откатные ворота консольного типаИсточник provorota96.ru

В этой статье будем разбираться именно с консольной разновидностью.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

  • Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
  • Для веса 500-600 кг — подходящая мощность 350-400 Вт.
  • Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

  • привод;
  • фотоэлементы на выезд;
  • фотоэлементы на въезд;
  • сигнальная лампа;
  • антенна радиоуправления;
  • ключ-кнопка;
  • рейка;
  • пластины концевых выключателей;
  • пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Фото чертежей ворот

Также рекомендуем просмотреть:

  • Привод для ворот
  • Ворота с калиткой
  • Кованые калитки
  • Забор из штакетника
  • Красивые заборы
  • Гаражные ворота
  • Заборы для дачи
  • Забор из профнастила
  • Зеленый забор
  • Забор для дома
  • Установка забора
  • Калитка из профнастила
  • Ворота из профнастила
  • Раздвижные ворота
  • Ворота своими руками
  • Забор своими руками
  • Металлические ворота
  • Забор из сетки рабицы
  • Столбы для забора
  • Сварной забор
  • Кованые заборы
  • Замок на калитку
  • Рулонные ворота
  • Откатные ворота
  • Декоративный забор
  • Высота забора
  • Калитки своими руками
  • Кирпичный забор
  • Автоматические ворота
  • Бетонный забор
  • Забор из камня
  • Кованые ворота
  • Деревянный забор
  • Распашные ворота
  • Как сделать забор
