Ошибка 104 по перегреву газового котла аристон

Код 201-202

Код 201-202

Нет контакта или имеется короткое замыкание на датчике NTC. Проблема возникает из-за частых скачков напряжения в сети. Решаема исключительно с помощью специалистов.

Код 207

Перегрев трубопровода солнечного коллектора, чему виной неисправность терморегулятора. Определяется с помощью специальных инструментов. В ремонте требуется вмешательство опытных мастеров.

Код 209

Превышение предельно допустимой температуры в резервуаре нагрева воды, что бывает при неисправностях самого терморегулятора, а также резкого снижения давления воды в системе. Котел блокируется, после чего его можно попробовать перезапустить. Частые повторения такой ошибки – сигнал о необходимости тестирования платы терморегулятора и ее замены при необходимости.

Ошибки электронного блока управления котлом

Проблемы этой категории могут возникать как при скачке напряжения в сети, так и при ухудшении контактов рабочих элементов. Все коды начинаются с цифры 3.

Код 301

Сбои в работе дисплея, который не может корректно отображать все данные о процессах, происходящих в котле. Иногда помогает решить проблему выключение и перезагрузка котла. Если проблема не решилась, то без вмешательства в электронику не обойтись.

Код 303

Самая сложная в определении и устранении ошибка, которая показывает о наличии проблем в электронном блоке управления. Возникает по ряду причин, в том числе и заводской брак отдельных элементов проводки. Для устранения необходимо проверить все части ЭБУ на наличие неисправностей.

Ошибки и неисправности розжига и обнаружения

Данные ошибки возникают, когда пропадает искра или котел тухнет самопроизвольно. Причин масса: от засоренной вытяжки до поломки центральной платы управления.

Код 501

Код 501

При розжиге отсутствует или быстро пропадает пламя. Причин несколько:

1. Нет подачи газа, закрыт вентиль на трубе.
2. Окислился или отошел от платы электрод ионизации.

Нужно проверить через смотровое окно, появляется ли пламя вовсе или нет искры? Устранить проблему могут специалисты.

Код 502

Код 502

Указывает на наличие утечки, когда появляется пламя при закрытом вентиле подачи газа. Если ошибка высвечивается на дисплее, но на самом деле пламени при закрытой подаче газа нет, значит, проблема в электроде ионизации, который дает неправильные сигналы на плату, откуда, собственно и «выскакивает» данная ошибка.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Обязательно следует проверить исправность клапана подачи газа на трубе, чтобы исключить вероятность развития утечки.

Код 601

Ошибка возникает при срабатывании датчика перегрева газохода в открытых камерах сгорания. Обычно причина в неисправности самого датчика, либо в недостаточной вентиляции (засор, закрыта крышка).

Что делать при возникновении ошибок?

Вот несколько советов от экспертов в газовом оборудовании, которые помогут, если дисплей котла отображает соответствующий код:

1. Обязательно посмотрите, что обозначает тот или иной код в сервисной книге. Обычно ответ на вопрос проще, чем кажется.
2. Проверьте все системы коммуникаций: открыт ли вентиль подачи газа, достаточный ли уровень воды в системе отопления, нет ли завоздушенности, открыта ли вытяжка.
3. Обратитесь в сервисный центр, где вам помогут и проинструктируют о том, что делать дальше.

Часто у клиентов затруднен именно первый розжиг. Если эта процедура так сложна, то можно вызвать специальную службу, которая за умеренную плату полностью избавит от проблем. Помните, что перезагрузка котла не всегда эффективна в решении тех или иных проблем. Если один и тот же код выскакивает довольно часто, то это явный сигнал, что нужно вызывать мастера.

В заключении стоит отметить, что газовые котлы Аристон склонны к возникновению неисправностей так же, как и другие марки. О различных неполадках в работе сигнализируют коды ошибок, которые отображаются на цифровом дисплее. Чтобы работа газового оборудования была корректной и безопасной, необходимо не игнорировать ошибки, а устранять их.

Иные причины ошибки

1. Фильтр контура отопления. Установлен на входе в котел Аристон, в нижней части. При несоблюдении периодичности обслуживания, загрязнении наносами из системы ошибка 117 гарантирована.

Фильтр контура отопления котла Аристон

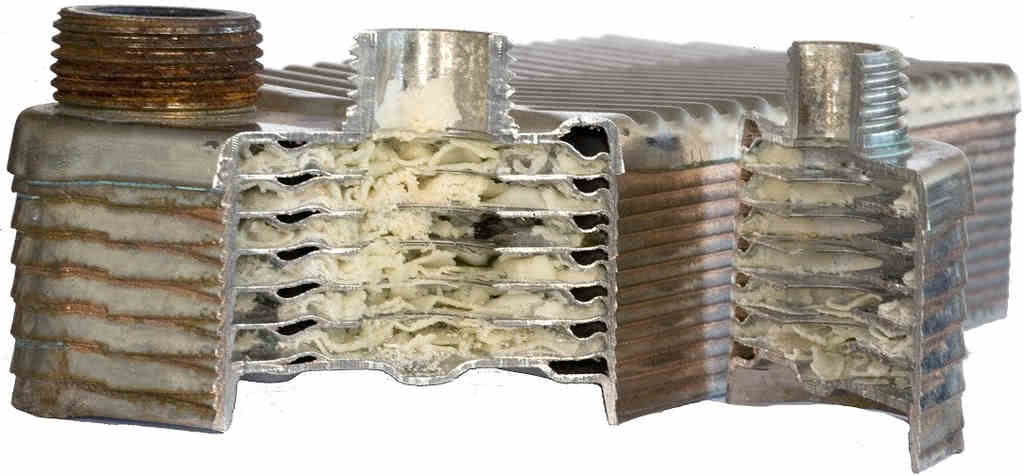

Теплообменник. Забитая полость препятствует свободной циркуляции жидкости. После промывки прибора ошибка 117 устраняется.

Методика обслуживания

• Демонтаж теплообменника. Предварительно вода из котла Аристон сливается, вентилями на входе перекрываются магистрали.
• Механическая чистка поверхностей. Патрубки, ребра на корпусе теплообменника освобождаются от грязи, отложений.
• Приготовление раствора. В продаже есть несколько специальных препаратов для удаления накипи, грязи из полостей теплообменников котлов. Но агрессивный состав несложно приготовить и самостоятельно. Рецепт: 5 ч.л. лимонной кислоты на литр воды. Для быстрого растворения крупиц ее нужно подогреть.
• Заполнение прибора агрессивной жидкостью. Заливка производится постепенно, до появления струйки в выходном патрубке.
• Выдержка по времени. Не менее суток. Теплообменник желательно поместить там, где он не будет остывать – повышенная температура жидкости и корпуса прибора способствует размягчению отложений.
• Промывка. Чистой водой, под напором, до полного удаления из полости мельчайших фракций.

Проверка циркуляционного насоса

Частой причиной плохой циркуляции в закрытых системах отопления является неисправность циркуляционного насоса. В этом устройстве есть две части – электрическая и механическая. Электрическая часть представляет из себя пластиковую коробочку, в которой располагается пусковой конденсатор. Основной характеристикой конденсатора является его емкость. В большинстве циркуляционных насосов настенных газовых котлов ёмкость конденсатора составляет 2-2.5 микрофарад (точное значение указано на самом конденсаторе). Поэтому, следует в первую очередь проверить это значение с помощью тестера. Если емкость существенно ниже номинальной – потребуется купить конденсатор и заменить его.

Например, котел Ariston Clas с насосом Wilo нестабильно работал и выдавал ошибку 104 с емкостью 0.15 микрофарад, а котел Ariston Egis нормально работал с емкостью 1.15 микрофарад. Поэтому, в каждом конкретном случае ситуация может быть разная и зависеть от параметров системы отопления в целом. Купить пусковой конденсатор газового котла желательно именно той же характеристики и номинала, какой был установлен, ошибка может отразиться на ресурсе насоса.

Чтобы проверить механическую часть – насос придется снимать. Но следует учитывать, что для этого может понадобиться уплотнение. После демонтажа насоса его осматривают на предмет механических повреждений, наличия отложений – проверяют, насколько свободно вращается крыльчатка. Лучше этот процесс доверить квалифицированному специалисту. Ремонт циркуляционного насоса можно осуществить далеко не всегда.

Проблемы контура отопления (ошибка 1**)

У котлов с логотипом Ariston все коды ошибок сгруппированы по узлам. Для каждого случая можно определить наиболее вероятные причины возникновения проблемы и пути ее решения. Сразу надо отметить, что не все неисправности можно устранить своими руками.

Отопительный контур является неотъемлемой частью системы обогрева. Газовый котел реагирует на поведение теплоносителя и предоставляет пользователю информацию о возникающих проблемах. Их решение может быть связано как с котлом, так и с элементами контура.

Ошибка № 101. Возникает при перегреве и закипании теплоносителя в первичном теплообменнике, когда температура на датчике NTC1 превышает 102 °C.

Эта проблема возникает в следующих случаях:

Ошибка № 102. Показания датчика давления выходят за разрешенный диапазон. Это может быть вызвано как проблемой с давлением в контуре, так и поломкой самого датчика.

Последняя ситуация обычно возникает в результате проблем с проводкой – короткого замыкания или обрыва. Необходимо прозвонить провод от устройства до центральной платы.

Ошибки №№103-107 возникают при экстремальных значениях температуры теплоносителя. Реакция системы происходит при анализе температуры в двух местах – на подаче воды в контур и в точке возврата:

Учитывая, что температурный датчик имеет элементарную конструкцию и там, фактически, нечему ломаться, то остается выявить и устранить проблему с недостаточным движением теплоносителя.

Она может быть вызвана следующим:

Ошибка № 108 отображается по показаниям реле минимального давления. Она может быть вызвана теми же причинами, что характерны для ошибок №103-107. Кроме них возможна поломка датчика или проводки к нему, а также разгерметизация контура и частичная утечка воды.

Ошибка № 109 возникает при проблеме избыточного давления – более 3 Бар. Это может произойти в том случае, если кран подпитки закрыт не полностью. Для дальнейшей работы необходимо слить часть воды, чтобы снизить давление в контуре.

Ошибка № 110. Выход из строя или банальный износ датчика температуры. В первую очередь нужно проверить контакты и целостность провода. Если они в порядке, то придется заменить сам датчик.

Ошибка № 111 возникает тогда, когда давление в контуре ниже допустимого. Заводские настройки этого параметра для котлов фирмы Ariston – 0.4 Бар. Возможна поломка датчика или утечка воды из контура.

Ошибка № 112. Проблема с датчиком температуры на возврате из контура. Нужно проверить его контакты или заменить датчик.

Ошибка № 114. Проблема с датчиком уличной температуры. Нужно проверить его контакты или заменить датчик.

Ошибка № 116. Срабатывание (размыкание) термостата безопасного функционирования теплого пола. Нужно замкнуть перемычку TA2 на основной плате. Если срабатывание произошло вновь, то существуют проблемы в системе теплого пола. Обычно это наличие воздушной пробки.

Ошибка № 117. На некоторых старых моделях есть контроль разницы значений температуры на входе и выходе через 8 секунд после начала работы. Котел остановится, если отопление не пошло. Возможные проблемы и пути их решения такие же, как и при ошибках №№ 103-107.

Иногда на индикаторе горят коды 1P1 – 1P4. Это не ошибки, а предупреждения, которые сигнализируют об однократных резких скачках температуры. Такие эффекты иногда возникают по причине гидродинамических процессов, характерных для текущей горячей жидкости в узком потоке. На них не стоит обращать внимания.

Вероятные ошибки и причины возникновения

• Отопительный контур
• Код ошибки 101 — Перегрев первичного теплообменника
• Код ошибки 102 — Ошибка датчика давления жидкости
• Код ошибки 103 — Недостаточная циркуляция или отсутствует теплоноситель
• Код ошибки 104 — Недостаточная циркуляция или отсутствует теплоноситель
• Код ошибки 105 — Циркуляция или наличие воды
• Код ошибки 106 — Циркуляция или наличие воды
• Код ошибки 107 — Циркуляция или наличие воды
• Код ошибки 108 — Низкое давление в контуре отопления
• Код ошибки 109 — Тест на «достоверность» не пройден
• Код ошибки 110 — Датчик в линии подачи отопления (NTC 1) разомкнут или короткое замыкание
• Код ошибки 111 — для котлов Аристон с функцией «Полуавтоматическая подпитка». Проблема в давлении / теплоносителе.
• Код ошибки 112 — Датчик в линии возврата отопления (NTC2) разомкнут короткое замыкание
• Код ошибки 114 — Ошибка датчика уличной температуры
• Код ошибки 116 — Ошибка предохранительного термостата
• Контур горячего водоснабжения (ГВС)
• Код ошибки 201 — Ошибка датчика температур ГВС
• Код ошибки 202 — Ошибка нижнего датчика температур бойлера (система солнечного теплоснабжения).
• Код ошибки 203 — Ошибка датчика температур бойлера (для котлов с бойлером)
• Код ошибки 204 — Ошибка датчика температур солнечного коллектора
• Код ошибки 205 — Датчик на входе ГВС (солнечный)
• Код ошибки 207 — Ошибка греющего контура солнечного коллектора
• Код ошибки 208 — Ошибка функции антизамерзания
• Код ошибки 209 — Перегрев воды
• Электронная плата котлов Аристон
• Код ошибки 301 — Ошибка программы платы дисплея
• Код ошибки 302 — Ошибка связи между основной платой и платой дисплея
• Код ошибки 303 — Неисправность основной платы
• Код ошибки 304 — В течение 15 минут выполнено более 5 операций сброса
• Код ошибки 305, 306, 307 — Ошибка работы ЭПУ
• Ошибки — Розжиг и контроль пламени
• Код ошибки 501 — Ошибка: Не найдено пламя в момент розжига
• Код ошибки 502 — Пламя обнаружено при закрытом газовом клапане
• Код ошибки 5P1 — Ошибка розжига горелки
• Код ошибки 5Р2 — Ошибка повторного розжига
• Код ошибки 5P3 — Не удалось разжечь горелку со второй попытки
• Подача воздуха/ Удаление дыма
• Код ошибки 601 — Ошибка датчика тяги (только в моделях с открытой камерой)
• Код ошибки 602 — Ошибка термостата контроля удаления дыма (только в котлах с открытой камерой сгорания тип VMC)
• Код ошибки 604 — Ошибка вентилятора / неисправность датчика Холла
• Код ошибки 607 — Ошибка пневмореле
• Код ошибки 6Р1 — Ошибка пневмореле
• Температурные зоны
• Код ошибки 701 — Ошибка датчика температур на подаче (зона 2)
• Код ошибки 702 — Ошибка датчика температур на обратке (зона 2)
• Код ошибки 703 — Ошибка датчика температур на подаче (зона 3)
• Код ошибки 704 — Ошибка датчика температур на обратке (зона 3)
• Код ошибки 705 — Ошибка датчика температур гидрострелки
• Код ошибки 706 — Ошибка с перегревом в зоне 2
• Код ошибки 707 — Ошибка с перегревом в зоне 3
• Коды ошибок газовых колонок Ariston Marco Polo
• Код ошибки E1 — Ошибка розжига
• Код ошибки E2 — Ошибка пламени
• Код ошибки E3 — Ошибка теплоносителя
• Код ошибки E4 — Ошибка температурного датчика
• Код ошибки E5 — Скорое отключение
• Код ошибки E6 — Ошибка пламени
• Код ошибки E7 — Ошибка вентилятора
• Код ошибки E8 — Ошибка связи
• Код ошибки E9 — Ошибка основной платы
• Коды ошибок газовых колонок Arison FAST EVO
• Ошибка — 1 вспышка. Неверная установка микровыключателей
• Ошибка — 2 вспышки. Неисправность температурного датчика ГВС
• Ошибка — 3 вспышки. Отсутствие пламени
• Коды ошибок газовых настенных котлов Ariston BS II
• Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 90
• Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 40 и 50
• Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 40 и 50
• Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 60 и 70
• Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 70 и 80
• Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 70
• Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 80
• Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 80
• Ошибка — не мигает красный СИД блокировки работы колонки
• Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 50, 60, 70
• Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 60, 70, 80
• Ошибка — не мигает желтый СИД аномалий в системе дымоудаления

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Порядок поиска причины ошибки

Начинать нужно с тестирования внешних систем и приборов: поломки в котлах Аристон – редкий случай.

Дымоход

Проверить тягу несложно: если она чрезмерная, наблюдается отрыв пламени, при недостаточной возникает так называемый проскок, сопровождающийся характерным хлопком. Неполную блокировку тракта (засор) легко устранить подручными средствами.

Если смонтирован коаксиальный дымоход, нужно осмотреть наружную часть тракта. Оледенение в зимний период перекрывает канал поступления воздуха к котлу. Его нехватка влияет на качество горючей смеси, нарушается работа горелки, отсюда и ошибка отрыва пламени Аристон.

Коаксиальный дымоход с защитой от внешней среды

Рекомендации

• Моделям с открытой камерой следует обеспечить достаточный приток кислорода в помещение. Если отрыв пламени устраняется полным распахиванием дверей и окон, придется монтировать систему принудительной подачи воздуха.

• Появление ошибки при первичном пуске котла Аристон указывает на просчеты, допущенные при проектировании и обустройстве канала дымоудаления. Здесь без консультации с профессионалом не обойтись. Вероятные проблемы: неправильно выбранные длина тракта и высота первого колена (для моделей с открытой камерой), малое сечение трубы, лишние повороты.

Газовая магистраль

Ошибка 5P3 котла Аристон появляется при несоответствии значения давления нормативной величине. Нарушается оптимальное соотношение газа и воздуха в горючей смеси, что и приводит к отрыву пламени или его проскоку. Причин, инициирующих проблему с давлением в трубе, несколько.

• Значительные температурные колебания, несоответствие характеристик «голубого топлива» требованиям производителя котлов Аристон.

• Оледенение на магистрали. Характерно для объектов с автономной схемой газоснабжения. Как правило, дело в редукторе, работа которого блокируется образовавшимся льдом. Но просто отогреть его недостаточно – нужно дополнительно утеплить оголовок газгольдера или уличный шкаф с баллонной группой. В противном случае ошибка котла Аристон «отрыв пламени» станет появляться регулярно.

Баллоны с газом для газового котла

Горелка

Одна из причин отрыва пламени – его неустойчивость, вызванная слабой интенсивностью газа, поступающего в камеру из форсунок. Со временем они забиваются частицами сажи, пыли. Достаточно почистить горелку, и ошибка отрыва пламени котла Аристон исчезнет с дисплея. Работа проводится поэтапно.

Горелка забитая грязью пылью

• Обслуживание теплообменника. Он расположен над горелкой, и постепенно на корпус прибора (в нижней части) налипают микроскопические фракции, поднимающиеся вместе с пламенем. Методика несложная: горелка накрывается листом, пленкой или куском плотной ткани для исключения попадания на форсунки грязи и пыли. Далее механическая обработка ребристой поверхности теплообменного прибора жесткой щеточкой (подойдет зубная). Все, что упадет вниз, на уложенный материал, утилизируется.

• Обслуживание горелки котла. Ее форсунки также нуждаются в регулярной чистке. Понадобится пылесос и все та же зубная щетка.

Датчик ионизации

С него сигнал о наличии пламени поступает на плату управления, чем подтверждается корректное функционирование котла Аристон; при отсутствии происходит блокировка работы. В некоторых моделях датчик и контрольный электрод разнесены, но смысл ошибки отрыва пламени не меняется.

Что сделать

• Почистить электрод. Аккуратно «бархатной» шкуркой удаляются все наслоения: пригоревшая пыль, сажа.

• Убедиться в правильном положении электрода. Проволочку подгибать нельзя – она хрупкая, только планку держателя.

Датчик ионизации котла Ariston

Если принятые меры по восстановлению работоспособности котла Аристон не дали положительного результата, датчик ионизации меняется.

Газовый клапан

В инструкциях на отдельные модели котлов Аристон встречаются рекомендации по его регулировке: но это для профессионалов. При настройке узла нужен специальный прибор – дифференциальный манометр. Поэтому все самостоятельные попытки заранее обречены на неудачу. Возможно, ошибка отрыва пламени и исчезнет, но возникнут побочные эффекты: сбои в работе котла при изменениях режима, повышенный расход «голубого топлива» и целый ряд других.

В домашних условиях даже профессионал не возьмется ее тестировать, тем более заниматься ремонтом – нужно соответствующее оборудование и инструмент.

Причины ошибки 601

• Проблемы сигнальных цепей. Плохой контакт, обрыв, замыкание – и автоматика реагирует кодом неисправности 601. Датчик расположен в верхней части котла, под коллекторным колпаком (стабилизатором тяги). Дефект выявляется визуально.

• Отказ термостата. Ошибка 601 котла Аристон связана с перегревом NTC. Проверка выполняется мультиметром (режим измерения сопротивления). Температура срабатывания указана выше – 73 С. Группа контактов датчика нормально замкнута (R=0), при перегреве они размыкаются (R=∞) и разрывают электрическую цепь питания газового клапана. Для такого простейшего тестирования услуга сервисного мастера не нужна, выполняется самостоятельно.

Методика проверки NTC

• Откинуть провода.

• Присоединить к выводам щупы тестера.

• Выставить на мультиметре предел «Ом».

• Направить на датчик поток горячего воздуха. Целесообразно использовать фен с несколькими режимами функционирования. Открытый огонь при работе с газовым оборудованием применять запрещается!

Если датчик при нагреве корпуса не срабатывает (биметаллические контакты не размыкаются), отбраковать и установить исправный термостат. В розничной продаже NTC этого типа имеются, найти прибор несложно, цена невысокая. Практика эксплуатации, ремонта котлов Аристон показывает, что перечисленных мер достаточно, чтобы убрать ошибку 601. Неисправность электронной платы при появлении такого кода маловероятна, хотя и это нельзя полностью исключать. Но ее диагностика – прерогатива профессионала. Если самостоятельно не получается запустить котел Аристон, ошибка 601 не исчезает, вызывать представителя сервисной организации.

Причины и способы устранения

Отображение ошибки 101 на панели управления котлом Ariston

1. Уровень теплоносителя ниже критического

Проверить несложно – по давлению в системе. Котлы Аристон оснащены показывающим прибором, потому на контроль уровня много времени не понадобится. Именно с этой проверки и стоит начать поиск неисправности,вызвавшей ошибку 101.

Протечка в системе отопления

2. Замедленная циркуляция жидкости

Теплоноситель перемещается по контуру с пониженной скоростью, а горелка работает в соответствие с выставленным режимом. Перегрев и ошибка 101 котла Аристон обеспечены.

• Завоздушнивание контура. Характерно для отопительных батарей без автоматического воздухоотводчика. «Пробка»тормозит циркуляцию воды или полностью блокирует канал протока. Рекомендация однозначная – стравить.
• Отложения на стенках теплообменника часто вызывают у Аристон ошибку 101. Этот прибор требует регулярной промывки.Особенно если жидкость повышенной жесткости, а эффективная водоподготовка не организована.

• Забит фильтр.  Он «тормозит» теплоноситель, скорость протока которого через котел падает. В результате перегрев и 101-я ошибка. Аналогично –промыть.
• Проблемы с насосом. Он или работает некорректно, или ломается. В первую очередь проверяется питающее напряжение и его номинал. Убедиться в исправности устройства несложно. После демонтажа нужно прокрутить крыльчатку – она должна свободно вращаться. Визуальный осмотр поможет понять причину отказа и ошибки 101: окисление вала, попадание твердых фракций в рабочую зону.

Циркуляционный насос Wilo

3. Сбой регулировки подачи газа в котел

Его избыток вызывает более интенсивное пламя при том же объеме перекачиваемого теплоносителя. Это может стать причиной перегрева и ошибки 101 на дисплее Аристон.

Рекомендация: сначала следует прикрутить вентиль на трубе. При отсутствии результата – отрегулировать клапан арматуры котла.

Газовый клапан котла Ariston

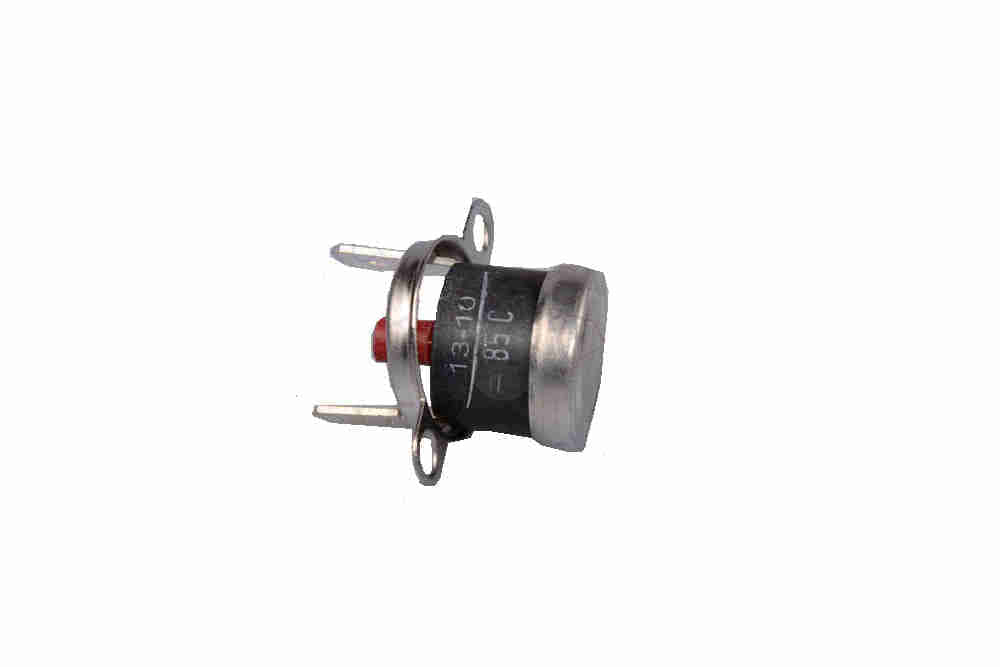

Неисправность датчика

Этот чувствительный элемент относится к категории«само восстанавливающихся». Как только температура теплоносителя понизится, ошибка 101 после запуска котла пропадает. Но если проблема с Аристон возникает систематически, причем часто, а все иные факторы исключены, датчик нужно менять.

Датчик температуры

Ariston cares x ошибка 501 ремонт платы

Неисправности розжига котлов Ariston

Код неисправности 501 означает отсутствие пламени на горелке.

Также система управления может выдавать несколько кодов оповещения, которые соответственно говорят о неуспешных попытках розжига в разных режимах (коды 5P1, 5P2, 5P3).

Как и другие котлы, аристон определяет наличие пламени по специальному электроду ионизации, расположенному на газовой горелке рядом с электродами розжига, но делает это за три попытки, если существует такая необходимость. Проще всего будет разобраться, рассмотрев логику работы розжига.

Попытка 1: зажигания осуществляется на мощности, равной 80% номинальной (для режима мягкого розжига), если после 8 секунд защитной задержки пламя не регистрируется датчиком, система выдает оповещение 5 P1 и котёл переходит ко второй попытке;

Попытка 2: устанавливается 90% мощности мягкого розжига и если по окончании защитной паузы 8 с. нет пламени на горелке — выдается 5 P2, аппарат делает последнюю попытку;

Попытка 3 – полная мощность, если пламя не обнаруживается – котел выдает пользователю ошибку 501, при этом вентилятор продолжает работать на максимальных оборотах в течение 40 секунд, а затем ещё 2 минуты на минимальных оборотах.

Причины

• Отсутствие газа.
• Плохой контакт или отсутствие заземления. Напряжение между нейтралью и «землей» превышает 10 V переменного тока.
• Неисправен электрод ионизации. Проверьте электрический контакт и непрерывность цепи от электрода ионизации к основной плате.
• Проверьте и/или отрегулируйте мощность плавного розжига.
• Проверьте исправность основной платы.
• состояние и положение электродов зажигания
• положение электрода контроля пламени и надежность контакта с платой
• надежность контакта питающего провода с генератором розжига
• поломка платы управления (требуется диагностика)

Источник

Двухконтурный газовый котёл Аристон выдаёт ошибку- 6P1 или 6P2. Ремонт своими руками

Здравствуйте уважаемые читатели! Наконец то я добрался до того, чтобы продолжить написание ещё нескольких заметок по ремонту двухконтурного газового котла «Аристон».

Если конкретнее, то в этой небольшой статье будут описаны причины возникновения таких ошибок которые на дисплее котла высвечиваются как  6P1  и 6P2.

И конечно рассмотрим как можно восстановить работоспособность котла.

Котёл Аристон выдаёт ошибку 6Р1 или 6Р2

Обратите внимание на позицию номер 3 на этом рисунке. В руководстве  по ремонту этот узел называется так  «Штуцер отбора давления реле давления воздуха с конденсатоотводчиком» Другое название конденсатосборник

В руководстве  по ремонту этот узел называется так  «Штуцер отбора давления реле давления воздуха с конденсатоотводчиком» Другое название конденсатосборник.

Выглядеть этот узел в разных версиях котла может по разному, но по сути, это трубка с отстойником для конденсата. Всё это относится к системе дымоудаления.

Как должно всё работать

Внутри металлического кожуха к которому крепится мотор (позиция 14) находится вентилятор вытяжки.

Когда он вращается, то часть воздуха тянется через небольшой отвод к которому и присоединена трубка.

Второй конец этой трубки присоединён к реле давления воздуха (позиция 2) которое и срабатывает при наличии тяги.

Турбина вытяжки вращается, появляется тяга, реле срабатывает и всё ОК. Процессор видит, что датчик сработал, значит тяга имеется, можно давать команду на розжиг!

Почему возникает ошибка 6Р1 или 6Р2

Сразу хочу оговорится, что в моём котле применена трубка c конденсатосборником другого типа, не такая как на чертеже (привожу фото ниже) И поэтому, описание я даю относительно опыта использования своего котла.И поэтому, описание я даю относительно опыта использования своего котла.

В моём случае, нижняя часть конденсатосборника, касалась верхней части камеры сгорания расположенной над первичным теплообменником.

Думаю, что так она грелась и этот нагрев поспособствовал постепенному разрушению.

Но возможно, что так в котле реализована некоторая степень защиты (но это не точно)

В общем, если по какой то причине происходит перегрев, то нижняя часть трубки оплавляется.огда это разрушение происходит, трубка теряет герметичность.

В таком случае, на реле давления воздуха перестаёт поступать разряжение, поскольку воздух начинает подсасывать через образовавшуюся в трубке дырку.

Результат — срабатывает защита котла, с кодами ошибок 6Р1 или 6Р2.

Разница кодов в том, что если всё это произойдёт во время работы котла, то он потухнет и высветит код 6Р2.

Если  же попытаться зажечь котёл с уже повреждённой трубкой, то котёл просто не зажжётся и выдаст код ошибки 6Р1.

Таким образом действует ещё одна степень защиты котла

Логически можно понять, что подобные ошибки будут выскакивать также при неисправности самого пневмореле или если вентилятор, по каким то причинам не начнёт вращаться в нужное время и создавать разряжение в трубке.

Возможно, такой причиной является камера забитая пылью, а может быть и сама плата управления. Но чаще всего, причина этих ошибок, оплавленная трубка конденсатосборника.

Кстати в моём котле эта трубка, как я уже говорил была другого исполнения.

Она была из какого то материала похожего на силикон, но то ли от времени или по другим причинам она стала какой то хрупкой, ломкой.

На фото видно, что её низ уже потерял свою первозданную прелесть. Попытки реставрировать силиконовым клеем ничего хорошего не дали, так как вся она рассыпалась от малейшей нагрузки.

Как временное решение, я просто соединил пневмореле и камеру вытяжки обычной силиконовой трубочкой подходящего диаметра, типа как от капельницы.

Единственное что, уложил эту трубку от капельницы так  чтобы часть её лежала на верхней крышке камеры сгорания.

На всякий случай. В надежде, что ежели чего, она тоже расплавится, но думаю только при более высокой температуре. Фото ниже.

Но имейте в виду, что если у вас собирается конденсат, то эта трубка может на долго не помочь. У меня конденсата нет, по этому всё прекрасно работает.

Ещё один способ ремонта

В сети нашёл ещё вот такой вариант восстановления трубки.

Зелёные кончики это похоже на  применение термоусадочной трубки, низ  просто чем то  заглушен.

На этом пока всё! Если нашли заметку полезной поделитесь ею с друзьями нажав на кнопки соц сетей. И оставляйте Ваши отзывы и вопросы.

Всё это можно сделать немного ниже по ленте.

Что включает ремонт котлов Ariston

Ремонт котлов «Аристон» включает следующие виды работ:

• чистка/мойка теплообменника с помощью специальных средств;
• замена и чистка форсунок;
• восстановление или замена контролеров, датчиков, манометров, термостатов, термометров;
• установка и настройка блоков управления;
• проведение пусконаладочных операций;
• проверка функционирования теплоносителя, электрических соединений;
• настройка автоматика и систем сигнализации и пр.

Мы оперативно приедем на объект, осмотрим оборудование и выполним расчет сметы. Вышедшие из строя запчасти сотрудники заменят оригинальными деталями.

Заключение

Согласно инструкции по ремонту, коды ошибок связанные с циркуляцией это коды 103 —104 —105 —106 —107.

Но помните недостаточная циркуляция может быть не только из за реле или насоса, не сбрасывайте со счетов фильтр в контуре отопления фильтр или теплообменник, они могут быть забиты и также мешать нормальной циркуляции.

Приобретая товары на Алиэкспресс не пренебрегайте воспользоваться Кэшбэк Сервисом, это реально работает.

Что это даёт? Это такая функция, при которой после покупок вам возвращается часть суммы за покупку, это не развод, я убедился лично, делал несколько небольших покупок и вот результат 2,32$

Вывести можно на несколько видов электронных кошельков, всего один раз нужно зарегистрироваться и затем в любое время, при любых покупках  вы получаете возврат некоторой суммы в долларах.

На этом пожалуй завершу свой эпос.

Пожалуйста, не сочтите за труд оставить комментарий.  Для меня это будет сигналом того, что кому то эти статьи нужны. Будут вопросы, также спрашивайте.

Заключение

При покупке одного из настенных газовых котлов Аристон у продавца необходимо проверить наличие всей необходимой документации, которая

подтвердит то, что оборудование соответствует производителю. Только в этом случае проблемы с аппаратом возникнут очень нескоро.

Некоторые сбои в работе котла могут быть обусловлены не правильными параметрами в настройках сервисного меню. Такое может произойти например после неквалифицированного вмешательства или… как однажды было в моей практике, после заливания платы котла водой.

Конечно в первую очередь сервисное меню служит для настройки, регулировки и диагностики работы котла. В этой статье я поделюсь как войти в сервисное меню котла Ariston Class 24 FF и как изменять параметры, а так же приведу значения которые были установлены в моём котле с завода.

Прежде чем приступить к каким либо настройкам, важно внимательно рассмотреть структуру меню, а так же понять, нужно ли вмешиваться и изменять какие либо параметры. Некорректное вмешательство может привести к серьёзным неполадкам. Например, есть параметр который выставляется в зависимости от версии котла и используется специалистами при замене платы

Например, есть параметр который выставляется в зависимости от версии котла и используется специалистами при замене платы.

Учитывая всё вышесказанное, вы должны понимать, что некоторые параметры приведённые мною как «Заводские установки» могут отличаться от нужных конкретно вам, а потому все эти телодвижения и настройки вы осуществляете на свой страх и риск.

Быстрая навигация по статье

Похожие записи:

Карниз для кухни: примеры как оформить и свежие идеи как применить карниз на кухне (135 фото и видео) Садовые скамейки из дерева Все о мебели для бани и сауны Калькулятор количества пеноблоков Насос для бочки 200 Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками
