Монтаж электропроводки в частном доме

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет. В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

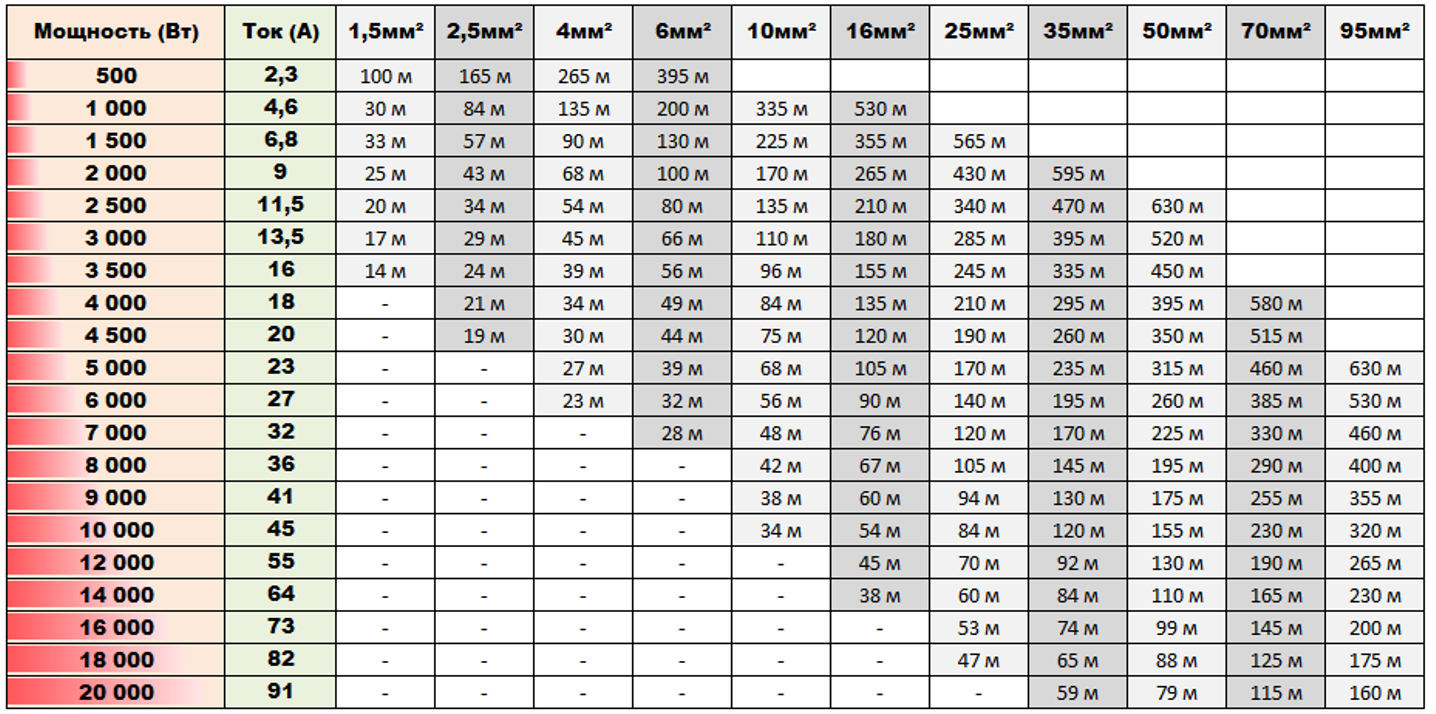

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

ЭЛЕКТРИЧЕСКИЕ ПРОВОДА ДЛЯ ВНУТРЕННЕЙ ПРОВОДКИ

Основными критериями при выборе проводов и кабелей служат:

1. Тип, надежность и стоимость провода.

В настоящий момент при выборе между кабелем и проводом предпочтение отдается первому, имеющим более надежную двухслойную изоляцию. Это объясняется как требованиями ПУЭ, так и соображениями безопасности (даже многожильные виды провода сильно греются при постоянных нагрузках).

Тем не менее, некоторые владельцы все еще используют дешевый, но ненадежный провод ПСВ, быстро прогорающие марки ПВВП и ШВВП и даже запрещенный ПУНП.

При условии их достаточной защиты от внешних воздействий и сравнительно низких нагрузках такая проводка будет выполнять свои функции, но надеяться на ее долгий срок службы не стоит.

2. Материл токоведущей жилы.

Начиная с 2017 г. монтаж алюминиевой внутренней проводки не считается нарушением при условии ее достаточной гибкости (а именно – при ее изготовлении из современных сплавов алюминия и металлов) и обосновании сечения расчетом.

Но в надежности, токопроводящим характеристикам и простоте подключения контактов этот материал всегда уступает меди.

3. Сечение проводов.

Эту величину подбирают с учетом ожидаемой нагрузки и всегда обосновывают. Так, при подключении осветительных приборов с мощностью в пределах 2,3 кВт минимально допустимое сечение медного провода составляет 1,5 мм2 (2,5 – для алюминия).

При заложении линии для питания стандартных групп розеток с потреблением до 3,7 кВт используется медная электропроводка с сечением не ниже 2,5 мм2, мощной бытовой техники с потреблением до 7,4 кВт – не ниже 6.

При необходимости подключения стационарного оборудования с мощностью свыше 7,4 кВт линию делают трехфазной, с заменой стандартного трехжильного кабеля на пятижильный.

4. Ожидаемые условия эксплуатации.

При близком залегании линии к грунту (например, при скрытии проводки в полах или фундаменте) стоит использовать бронированные виды кабеля.

При прокладке электропроводки в помещениях с высокими влажностными и температурными нагрузками используются марки с термостойкостью изоляции как минимум до +170оС (РКГМ, ПРКА, ПВКА, ПМТК).

Лучшие показатели для жилых помещений имеет кабель NYM, ВВГнг и ВВГнг-LS с плоской, треугольной или круглой формой и их аналоги с негорючей изоляцией. Данные виды выдерживают перепады температур от -40 до +50оС, кратковременный нагрев до +70 и влажность до 98%.

Их единственный недостаток (сравнительно низкая стойкость к УФ) не имеет значения при заложении в защитных каналах, долговечность проводки достигает 30 лет. Кабель NYM практически не имеет ограничений по монтажу и может закрываться штукатуркой, укладываться поверх нее, скрываться в трубах, изогнутых и обычных установочных каналах.

Форма проводников кабеля ВВГ зависит от способа монтажа, при скрытии электропроводки в штробах предпочтение отдается плоским видам, позволяющим снизить их глубину.

Электропроводка второго этажа

Расскажу про схему электрификации 2-го этажа своего загородного дома.

Отопление, как и на 1-м этаже, планируется электрическое, конвекторами и (возможно) тёплый пол. Почти все кабели в чёрной гофре и прокинуты внутри утеплителя мансарды.

Теперь переходим собственно к схеме 2-го этажа.

План-схема 2-го этажа частного дома

Здесь всё намного проще, чем на 1-м этаже. В туалете 2-го этажа установлен щиток, от которого «звездой» расходятся питающие кабели на розетки, освещение, проточный водонагреватель и проходной выключатель (для одного из светильников люкарны).

Розеточные и осветительные кабели 3х2,5мм2 и 3х1,5мм2 проложены в чёрной гофре, в основном в слое утеплителя мансарды.

Схема щитка такая же простая, как и разводка, ничего необычного и революционного.

Электрическая схема электрощита 2-го этажа

Из схемы видно, что розетки в спальнях защищены диффавтоматами, на розетке в люкарне стоит обычный АВ С16, а на освещении АВ С10. Разметка кабелей и жил, как и на 1-м этаже, цветная, выполнена термоусадкой.

Единственное (надеюсь), что может царапнуть ваш взгляд на схемах 2-го этажа, это непонятные перемычки внутри щитка. Объясняю. Как я уже говорил, кабели расходятся от щитка веером («звездой») во все стороны, и некоторые жилы «возвращаются» обратно в щиток, например, на освещении. Чтобы не лепить под эти перемычки распределительную коробку, я завёл их внутрь щитка.

Кстати, распределительных коробок в этой схеме не предусмотрено вообще.

И расскажу (так уж и быть) про свой промах с подводкой кабелей. Все кабели завёл из стены в щиток в верхней части, вместо того, чтобы входящий завести сверху, а отходящие внизу, каждый напротив «своего» автомата. В итоге вверху получилось всё достаточно плотно, а внизу наоборот… Высокая плотность монтажа не есть плюс (с другой стороны, жилы внутри кабеля тоже плотно уложены, и ничего…), но, как я уже говорил, дом небольшой (порядка 100 м2 вместе с мансардой), большие распределительные шкафы просто не влезут.

В итоге вот такой получился щиток на 2-м этаже:

Электрощиток 2-го этажа, внешний вид

Если вы обратили внимание, я не использую перемычки между автоматами, а подключаю их каждый отдельно на шину соответствующей фазы. Немного громоздко, да, моножильные провода при таком варианте красиво уложить сложно, но ведь не на выставку делал… И ещё

Если присмотреться, видно, что я завёл питающий кабель к шинкам сразу под два болта. Для надёжности.

И напоследок (в том числе как дополнение к рассказу про 1-й этаж). Вся электропроводка в доме после монтажа была пофазно проверена автомобильным зарядным устройством на 12 В (в нужные ли места приходит напряжение), затем мегомметром на 500V, потом рискнул и на 1000V, всё ok, после чего вся схема была поставлена под напряжение.

При проверке мегомметром обнаружил, что один из диффавтоматов на 1-м этаже и один на 2-м во включенном положении показывают 150 кОм между фазой и нулём. Возможно, причина в проверочных резисторах, имитирующих ток утечки, и зря я их забраковал, но, если у кого есть другое объяснение, жду с нетерпением.

Возвращаясь к 1-му этажу, добавлю, что сделал доступными 4 основных распределительных коробки, остальные (вроде спусков к розеткам) спрятал на стене под гипс, жилы соединил скруткой, затем проварил угольным электродом. Кстати, на 2-м этаже нет ни скруток, ни распределительных коробок, всё идёт через щиток. Соединение в распредкоробках – скрутка, проваренная угольным электродом, сверху двойная термоусадка.

Ну вот как-то так. Я никого не призываю «делай только так и никак иначе», просто показываю, что у меня придумалось и получилось. Найдёте грамматические ошибки или несоответствие ПУЭ и ПТЭ – не ругайтесь, отступления от матчасти не такие уж и серьёзные, чтобы я позволил подвергнуть риску себя и окружающих.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

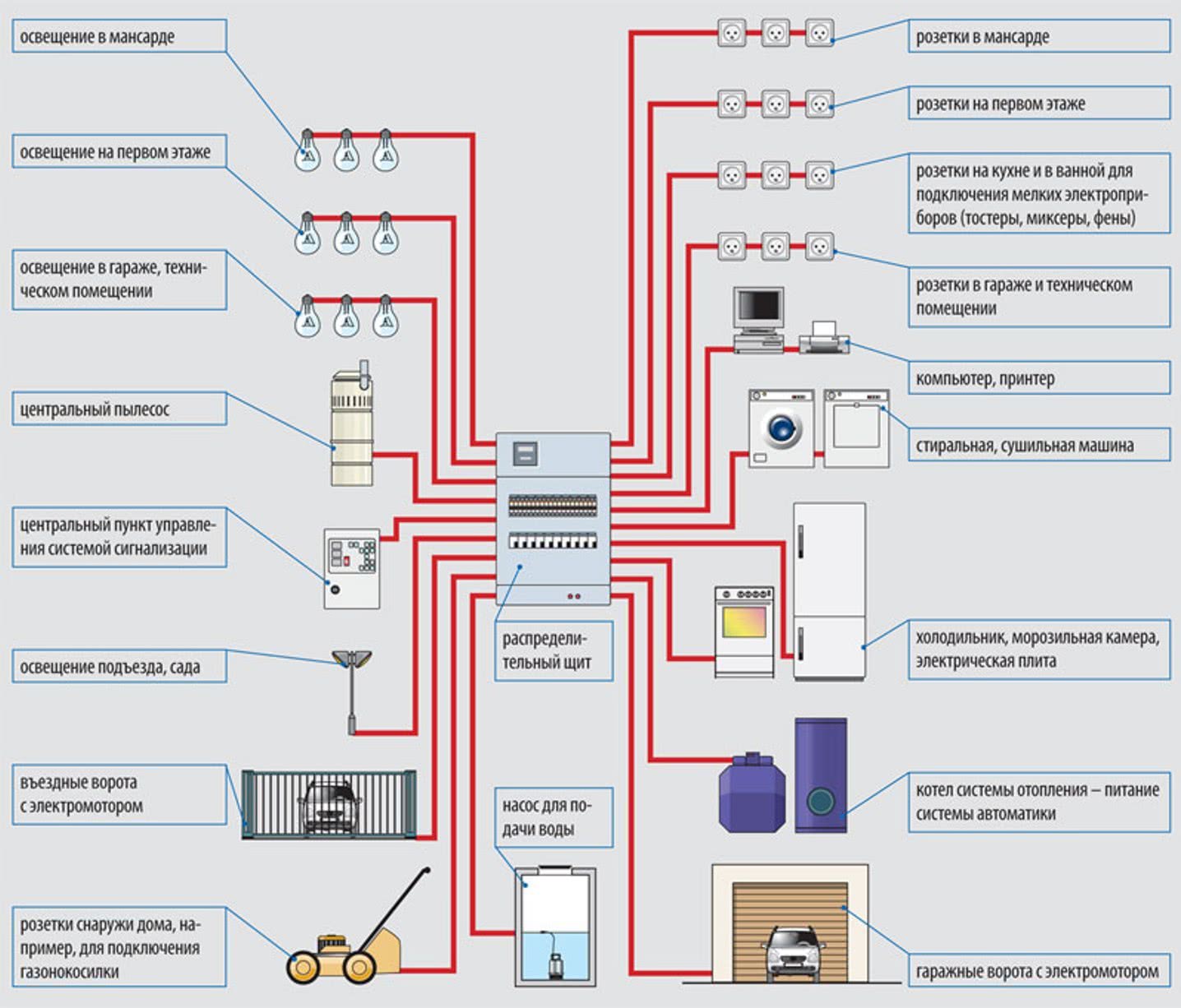

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.

Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Вычисление мощности

Показатель потребления является одним из важнейших при расчете и планировании системы, так как от него зависит будущая конфигурация всей сети. Чтобы узнать этот параметр, необходимо учесть все нагрузки, которые будут подключены к линии питания в один момент.

При расчетах показателя следует учитывать:

• наибольшая мощность при заданном напряжении в системе рассчитывается по соответствующему показателю тока в нагрузке;
• для каждого потребителя эти сведения могут быть взяты документации, прилагаемой к устройствам (паспорта и тому подобного);
• для получения данных необходимо суммировать все имеющиеся в нагрузках токи и умножить их на сетевое напряжение (220 или 380);
• при наличии документов у бытового оборудования и силового оснащения складываются указанные в них значения.

То есть общий потребляемый объем электропроводки в своем доме состоит из отдельных показателей используемых в здании приборов, источников освещения и силовой техники. Для получения итоговой цифры, нужно внимательно прибавить данные. Но стоит учесть, что все потребители не активируются в один момент, а потому существует специальный коэффициент:

• 0,8 до 14 кВт;
• 0,6 до 20 кВт;
• 0,5 до 50 кВт.

На него необходимо умножить суммарное значение.

Монтаж и сборка распределительного щитка

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

1. 3 комнаты.
2. Кухня;
3. Корридор;
4. Бойлер;
5. Стиральная машинка;
6. Система теплый пол в 3-х комнатах и кухне;
7. Электрическая плита;
8. 4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

1. 5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
2. 14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
3. 1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Способы монтажа электропроводки

Есть 3 способа укладки электропроводки:

• Скрытый;
• Открытый;
• Комбинированный.

Монтаж электропроводки в квартире или частном доме обычно производят скрытым способом. Провода укладываются в штробы, заранее проделанные в стенах, и закрываются штукатурной, а затем облицовочными материалами

Такая проводка не видна, что важно для эстетичности интерьера

Открытым способом провода обычно укладывают в гаражах и других хозяйственных помещениях. Здесь, как правило, не важна эстетика, поэтому быстрее, дешевле и проще уложить кабели наружным способом с помощью специальных кабель-каналов (пластиковые короба для проводов).

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

1. обычный строительный уровень;
2. водный или лазерный уровень;
3. строительный карандаш;
4. отбивочная нить;
5. рулетка.

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Средняя стоимость электромонтажных работ под ключ

Средняя стоимость электромонтажных работ под ключ, включающая в себя как черновой (штробление, монтаж кабеля, устройство ниш и подрозетников, монтаж и сборку электрощита), так и чистовой электромонтаж(установку светильников, розеток, выключателей): от 1000 рублей за кв. метр жилой площади за работу, и от 400 рублей за кв. метр жилой площади за материалы. Срок исполнения от 10 рабочих дней.

Указанная стоимость, включает в себя минимально 18-24 направлений от электрощита, сам электрощит встраивается в стену, 3 вида защиты — кабеля, от перегрузок и токов короткого замыкания, человека от поражения электрическим током, электроприборов от критически повышенного и пониженного напряжения. Кабель прокладывается по потолку, либо полу в гофротрубе, спуски(подъемы) заштрабливаются в стене до конечного устройства. Соединения кабеля преимущественно выполняются в углубленных подрозетниках. После чистовой отделки Мы выполним установку светильников, розеток и выключателей. Кабель, автоматика и комплектующие применяются исключительно изготовленные по ГОСТ от известных заводов производителей. Так же Вы получаете бесплатное гарантийное обслуживание по Договору в течение 5 лет. Цены на материалы приобретенные у наших поставщиков Вас так же приятно удивят. Средняя экономия составит 10-15% от стоимости материалов, если бы Вы приобретали все самостоятельно, при этом комплектацию, закупку и доставку мы берем на себя абсолютно бесплатно.

Способы питания розеток и сети освещения

При составлении схемы электропроводки необходимо правильно выбрать способ питания каждой из розеток в доме, всех осветительных линий проводки. Типичная ошибка — подключение всех розеток от одной или нескольких линий. Такая схема использовалась 20-30 лет назад, когда нагрузки электроприборов были небольшими и с целью экономии все розетки в квартире были запитаны от распределительных коробок, которые в свою очередь, питались от одной линии проводки.

В современных условиях, когда нагрузки бытовых электроприборов выросли в несколько раз, такая схема электропроводки неприемлема по причине своей ненадежности и отсутствия защиты от перегрузки отдельных линий проводки.

Это связано с тем, что автоматический выключатель, питающий несколько комнат или всю квартиру, не способен защитить отдельные участки электропроводки от перегрузки, так как он выбирается с учетом суммарной нагрузки запитанных от него розеток и осветительных устройств.

Безусловно, можно использовать промежуточные распределительные коробки для запитки нескольких розеток. Такой вариант подходит для тех групп розеток, суммарная нагрузка которых сравнительно небольшая, например, 16 А.

Розетки, в которые будут включаться мощные бытовые электроприборы, должны быть запитаны от индивидуальных линий проводки, защищенными отдельными автоматическими выключателями соответствующего номинала. К таким электроприборам можно отнести электрическую печь, водонагреватель, стиральную машину, электрический обогреватель, котел и другие электроприборы, характеризующиеся большой потребляемой мощностью.

Похожие записи:

Как подключить люстру с пультом управления Отделка бани Как своими руками сделать из обычного выключателя проходной Разрешение на строительство дома в снт в 2021 году Как построить русскую баню своими руками Масло для полков бани: эликсир долголетия
