Как проверить ротор на межвитковое замыкание мультиметром

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

https://youtube.com/watch?v=Whk3BdHPrQU

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

Замена катушки с поврежденной изоляцией

Замену катушки с поврежденной изоляцией начинают со снятия изоляции межкатушечных соединений и бандажей, которыми прикреплены лобовые части катушек к бандажным кольцам, затем удаляют распорки между лобовыми частями, распаивают соединения катушек и выбивают пазовые клинья. Катушки нагревают постоянным током до температуры 80 — 90 °С

Верхние стороны катушек поднимают с помощью деревянных клиньев, осторожно отгибая их внутрь статора и привязывая к лобовым частям уложенных катушек киперной лентой. После этого вынимают из пазов катушку с поврежденной изоляцией. Старую изоляцию снимают и заменяют новой

Старую изоляцию снимают и заменяют новой.

Если в результате витковых замыканий выгорели провода катушки, ее заменяют новой, намотанной из такого же провода. При ремонте обмоток из жестких катушек удается сохранить обмоточные провода прямоугольного сечения для восстановления.

Технология намотки жестких катушек значительно сложнее катушек всыпной обмотки. Провод наматывают на плоский шаблон, растягивают пазовые части катушек на равное расстояние между пазами. Катушки обладают значительной упругостью, поэтому для получения точных размеров их пазовые части прессуют, а лобовые части рихтуют. Процесс прессовки заключается в нагревании под давлением катушек, смазанных бакелитовым или глифталевым лаком. При нагреве связующие вещества размягчаются и заполняют поры изоляционных материалов, а после охлаждения они затвердевают и скрепляют провода катушек.

Перед укладкой в пазы катушки рихтуют с помощью приспособлений. Готовые катушки укладывают в пазы, нагревают до температуры 75 — 90 °С и осаживают легкими ударами молотка по деревянной осадочной планке. Так же рихтуют и лобовые части катушек. Нижние стороны лобовых частей привязывают к бандажным кольцам шнуром. Между лобовыми частями забивают прокладки. В пазы опускают подготовленные катушки, заклинивают пазы и соединяют пайкой межкатушечные соединения.

Какие неисправности в электродвигателе позволяет выявить мультиметр

Достаточно часто для проверки электродвигателей переменного тока используется мультиметр – многофункциональный электронный измерительный прибор. Он имеется в наличии практически у каждого домашнего мастера и позволяет выявить некоторые виды неисправностей в электрических приборах, в том числе и в электродвигателях.

Самыми распространенными неисправностями, которые возникают в электрических машинах такого типа являются:

обрыв обмотки (ротора или статора);
короткое замыкание;
межвитковое замыкание.

Рассмотрим каждую из этих проблем подробнее и разберем методы выявления таких неисправностей.

Проверка на обрыв или целостность обмотки

Обрыв обмотки достаточно распространенное явление при обнаружении неправильной работы электродвигателя. Обрыв в обмотке может случиться как в статоре, так и в роторе.

Если была оборвана одна фаза в обмотке, соединенной по схеме «звезда» – то ток в ней будет отсутствовать, а в других фазах значения тока будет завышено, двигатель при этом работать не будет. Также может быть обрыв параллельной ветви фазы, что приведет к перегреву исправной ветви фазы.

Если была оборвана одна фаза обмотки (между двумя проводниками), соединенной по схеме «треугольник» — то ток в двух других проводниках будет значительно меньше, чем в третьем проводнике.

Если возник обрыв в обмотке ротора, то будут происходить колебания тока с частотой, равной частоте скольжения и колебания напряжения, при этом проявится гудение и обороты двигателя будут снижены, также возникнет вибрация.

Эти причины указывают на неисправность, но выявить саму неисправность можно при помощи прозвонки и измерения сопротивления каждой обмотки электродвигателя.

В двигателях, рассчитанных на переменное напряжение 220 В, прозваниваются пусковая и рабочая обмотки. Значение сопротивления пусковой обмотки должно быть больше, чем рабочей в 1,5 раза.

В электродвигателях на 380 В, которые подключаются по схемам «звезда» или «треугольник» всю схему необходимо разобрать и проверить каждую обмотку по отдельности. Сопротивление каждой из обмоток такого электродвигателя должно быть одинаковым (с отклонением не более пяти процентов). Но при обрыве дисплей мультиметра будет показывать высокое значение сопротивления, которое стремится к бесконечности.

Также обмотки двигателя можно проверить с помощью функции мультиметра «прозвонка» . Такой способ позволяет быстро выявить обрыв в цепи, так как при этом будет отсутствовать звуковой сигнал, в исправной цепи мультиметр будет издавать звук, а также возможна и световая индикация.

Проверка на короткое замыкание

Также распространенной неисправностью в электродвигателях является короткое замыкание на корпус. Для выявления этой неисправности (или её отсутствия) совершают следующие действия:

устанавливаются значения измерения сопротивления мультиметром на максимум;
щупы соединяют между собой для проверки исправности измерительного прибора;
один щуп соединяют с корпусом электродвигателя;
второй щуп присоединяют поочередно к выводам каждой фазы;

Результатом таких действий при исправном двигателе будет высокое сопротивление (несколько сотен или тысяч мегаом). «Прозвонкой» мультиметра проверить пробой на корпус даже удобнее: нужно осуществить в режиме прозвонки все те же действия, описанные выше и наличие звукового сигнала будет означать нарушение в целостности изоляции обмоток и короткое замыкание на корпус. К слову сказать, данная неисправность не только негативно влияет на работу самого оборудования, но и является опасной для жизни и здоровья человека при отсутствии специальных защитных устройств.

Проверка на межвитковое замыкание

Ещё одним видов неисправностей является межвитковое замыкание – короткое замыкание между разными витками одной катушки двигателя. При такой неполадке мотор будет гудеть и заметно снизится его мощность.

Выявить такую неисправность можно несколькими способами. Например, можно воспользоваться токовыми клещами или мультиметром.

При диагностике с помощью токовых клещей измеряют значения тока каждой из фаз обмотки статора и если значение тока в одной из них будет завышено, то там и находится замыкание.

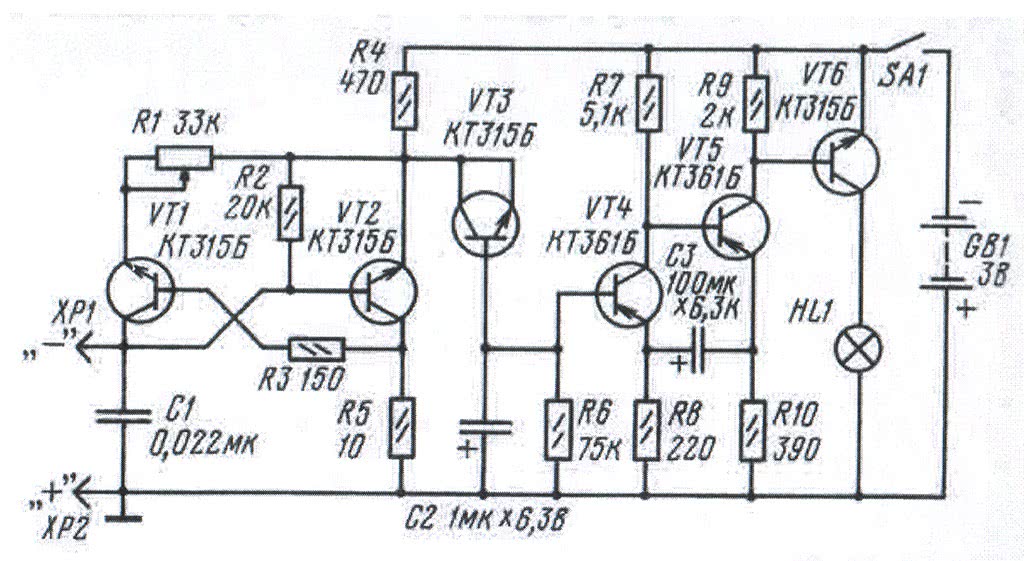

Схема прибора для проверки межвиткового замыкания

Схема прибора описывалась в журнале «Радио» №7 за 1990 год, но до сих пор не потеряла свою актуальность благодаря своей простоте и надежности. С таким пробором проверка межвиткового замыкания осуществляется за считанные секунды.

Собранный для сайта тестер немного отличается от этой схемы. О внесенных изменениях в схему читаем в конце статьи.

Основу тестера составляет измерительный генератор. Он собран на транзисторах VT1, VT2. Частота этого генератора не постоянная и зависит от колебательного контура, который образуется конденсатором С1, а также подключаемой катушкой, она подсоединяется к ХР1 и ХР2. Резистором R1 устанавливается нужная глубина положительной обратной связи, для обеспечения надежной работы измерительного генератора. VT3, включен в диодном режиме, он создает нужный сдвиг напряжения между эмиттером VT2 и базой VT4.

VT4, VT5 представляют собой генератор импульсов, вместе с усилителем мощности на транзисторе VT6 способен обеспечить горение светодиода в трех различных режимах: не горит, мигает с постоянной частотой, а также простое свечение. Выбор режима работы генератора импульсов определяется напряжением смещения на базе транзистора VT4.

При сборке устройства целесообразно проверять правильность схемы постепенно. Проверку работоспособности генератора импульсов можно осуществить подключением переменного резистора на 1 кОм, как показано на схеме. Вращая движок этого резистора можно убедиться, что генератор импульсов работает правильно во всех режимах

При установки сопротивления 200-300 Ом, важно убедиться, что происходит мигание светодиода

Работа тестера осуществляется следующим образом. Если выводы тестера замкнуты, измерительный генератор не возбуждается вовсе, VT2 будет открытым. Напряжения на эмиттере VT2, а значит, на базе транзистора VT4 будет недостаточно, что бы заработал генератора импульсов. VT5, VT6 в таком случае будут открыты, а диод будет гореть постоянно, что сигнализирует о целостности цепи.

В случае подключения к измерительным выводам устройства исправной катушки, припустим, осуществляется проверка трансформатора на межвитковое замыкание, а также произведя подстройку с помощью R1, измерительный генератор начнет возбуждаться. На эмиттере VT2 напряжение будет увеличиваться, это все приведет к увеличению напряжения смещения на базе VT4, а также пуска генератора импульсов. Диод должен мигать.

Если окажется, что обмотка, которую проверяют, имеет короткозамкнутые витки, тогда измерительный генератор не будет возбуждаться, а прибор заработает также, как и в случе замкнутых выводов (контрольный диод засветится).

Когда измерительные выводы будут отключены или появится обрыв, тогда VT2 будет закрыт. Напряжение на его эмиттере, а это значит, что и на базе VT4 возрастает. Он открывается до насыщения, а колебания генератора импульсов будут сорваны. VT5, VT6 закроются, а контрольный диод не засветиться вовсе.

Еще одной особенностью этого тестера есть возможность проверки p-n переходов. Подключая к аппарату кремниевый диод или транзистор (анод к ХР1, катод к ХР2), контрольный светодиод должен мигать. При пробое светодиод просто горит, а в случае обрыва не светится.

Вместо VT1— VT3 можно ставить КТ358В или КТ312В. КТ361Б легко заменяются на КТ502, КТ209. При использовании светодиода необходимо последовательно с ним включать сопротивление около 30-60 Ом.; питания прибора осуществляется от источника — 3В. При использовании кроны целесообразно применить стабилизатор на 3,3В.

Иногда в крайнем правом положении переменного резистора, а также разомкнутых щупах тестера диод может засветиться. Необходимо изменить сопротивление резистора R3 (немного его увеличить), добиться, чтобы диод потух.

Когда проверяются катушки небольшой индуктивности, интенсивность перестройки переменного резистора, возможно, будет чрезмерной. Можно с легкостью выйти из этого положения включением последовательно с резистором R1 дополнительного переменного резистора с небольшим максимальным сопротивлением, например 1 кОм.

Как установить на провода ВЛ?

При снятом напряжении индикатор на ВЛ можно поставить вручную. Только не забывайте на месте производства работ устанавливать ПЗ.

Но самый простой способ – это воспользоваться изолирующей штангой. В этом случае даже ЛЭП не придется гасить, все делается под напряжением с применением защитных средств.

На конце штанги должен быть крючок. Насаживаете его на прозрачную полусферу снизу индикатора.

Вручную отстегиваете верхнюю скобу. Далее подводите ИКЗ к проводу и упираетесь в него, надавливая снизу, скоба после этого автоматически защелкивается.

Поворачиваете штангу вокруг оси, крючок ослабляется и отстегивается.

Если нет штанги с крючком, понадобится насадка в виде чаши.

Индикатор целиком помещается в нее и фиксируется.

Этой же штангой ИЗК снимается с ВЛ (фиксирующая «собачка» на чаше предварительно переводится в другое положение).

Чем опасно появления короткозамкнутых витков в обмотке трансформатора

Появление на обмотке считается дефектом оборудования, которое следует устранять. Электротехническая схема указывает, что подтвержденной частью обмотки является первичная. Та, на которой есть они, является вторичной. Для устранения дефектов используются методики, основанные на знании о параметрах возникающей магнитной связи между частями обмотки.

Действие напряжения импульса неразрывно связно не только с поврежденной частью обмотки. Воздействие влияет на работу первичной части, которая дефектов не имеет. Проявляется действие короткозамкнутых контуров прежде всего в резких и ничем не обусловленных скачках напряжения

Обратите внимание, что:

для устранения проблемы необходим расчет параметров витка;
если характеристики первичного и вторичного витков похожи, то скачок напряжения будет максимальным;
идентичные характеристики витков приводят к увеличению рассеивающего коэффициента.

В результате наличия витков короткозамкнутого контура возникают скачки напряжения. Но это не единственная серьезная проблема, требующая рассмотрения и решения. Поражается вторичная обмотка из-за рассеивания магнитного потока, возникает короткое замыкание в этой части. Явление грозит выходом их строя конструктивных узлов механизма и тех приборов, которые оно питает (по крайней мере одновременное их отключение от сети или переброс в атомический режим работы от аккумуляторов). Также возникает опасность поражения электрическим током. Безусловно, диагностика трансформатора (обязательная визуальная и при помощи прибора) является обязательным методом безопасности на производстве.

Этап 2. Разборка электроинструмента

Так или иначе, если со щетками все в порядке, без разборки инструмента не обойтись. На этом этапе самое главное – не навредить еще больше

Особое внимание следует обращать на правильный подбор отвертки, так как испорченные винты выкрутить будет проблематично, и проверка превратится в мучительные слесарные работы. В некоторых инструментах используются крепежи разной длины. Их месторасположение нужно запоминать (лучше записывать или зарисовывать)

Их месторасположение нужно запоминать (лучше записывать или зарисовывать).

Чтобы после диагностики и ремонта успешно собрать электроинструмент, начинающим рекомендуется фотографировать каждый этап разборки. Это сильно поможет, если вы забудете, какая деталь как стояла до проверки.

Замыкание классического статора

Даже такое изделие подвержено межвитковому замыканию. Первым делом специалист обязательно проверяет обмотку статора на факт сопротивления. Но это не самый надежный метод. Многие факторы влияют на мультиметр, из-за чего он может отображать ошибочные данные. Итоговый результат во многом зависит от перемотки двигателя, а также от старости самого железа. Обычными клещами можно измерить ток и сопротивление. Если у мастера есть необходимый опыт, то он может определить поломку даже по звуку работающего двигателя. Но в этом случае обязательно должны быть рабочие подшипники, которые качественно смазаны. При желании мастер может задействовать осциллограф, но такой агрегат отличается большой стоимостью. Из-за этого приобрести агрегат могут далеко не все. На двигателе не должно быть следов масла, подтеков. Недопустимо наличие посторонних запахов. Качественным тестером проверяют обмотки на факт сопротивления. Если результаты отличаются друг от друга более чем на 11%, то причина поломки может крыться в замыкании.

Проверка обмотки возбуждения на межвитковое замыкание.

Межвитковое замыкание вызывает увеличение силы тока возбуждения. Из-за перегрева обмотки разрушается изоляция и еще большее число витков замыкают между собой. Увеличение тока возбуждения может повлечь выход из строя регулятора напряжения. Эту неисправность определяют сравнением измеренного сопротивления обмотки возбуждения с техническими условиями. Если сопротивление обмотки уменьшилось, то ее перематывают или заменяют. Межвитковое замыкание в катушке обмотки возбуждения определяют измерением сопротивления катушки возбуждения при помощи омметра, имеющегося на стендах Э211, 532-2М, 532-М и др., отдельного переносного омметра (см. рис. 14, в), или по показаниям амперметра и вольтметра при питании обмотки от аккумуляторной батареи (см. рис. 14, г).

Плавкий предохранитель защищает амперметр и батарею при случайном коротком замыкании цепи. К контактным кольцам ротора подключают щупы и делением величины измеренного напряжения на силу тока определяют сопротивление и сравнивают его с техническими условиями (см. табл. 2).

Рис. 14. Проверка обмотки возбуждения:

а—на обрыв; б—на замыкание с валом и полюсом; в

— омметром на обрыв и межвитковое замыкание;г — — подключение приборов для определения сопротивления.

Проверка обмотки статора на обрыв.Проверка обмотки ста тора на обрыв производится при помощи контрольной лампы или омметра. Лампу и источник питания поочередно подключают к концам двух фаз по cxeме рис. 15, а.

При обрыве в одной из катушек лампа гореть не будет. Омметр, подключенный к этой фазе, покажет «бесконечность При подключении к двум другим фазам он покажет сопротивление этих двух фаз.

Проверка обмотки статора на замыкание с сердечником.При такой неисправности значительно снижается мощность генератора или генератор не работает, увеличивается его нагрев. Аккумуляторная батарея не заряжается. Проверка производится контрольной лампой напряжение 220 В. Лампу подключают к сердечнику и любому выводу обмотки по схеме рис. 15, б.

При наличии замыкания лампа будет гореть.

Проверка обмотки статора на межвитковое замыкание.Межвитковое замыкание в катушках обмотки статора определяется измерением сопротивления катушек фаз отдельным омметром (см. рис. 15, в), на стендах Э211, 532-2М, 532-М и других, или по схеме, приведенной на рис. 15, г. Если сопротивление двух обмоток (замеренное или подсчитанное) меньше указанного в табл. 2, то обмотка статора имеет межвитковое замыкание. Эту неисправность можно обнаружить, используя нулевую точку обмотки статора. Для этого необходимо замерить или подсчитать сопротивление каждой фазы в отдельности и, сравнивая сопротивления Рис. 15. Проверка обмотки статора:

а —

на обрыв; б — на замыкание с сердечником;в — на межвитковое замыкание и обрыв

омметром; г

— подключение приборов для определения сопротивления обмотки статора

всех трех фаз, определить, какая из них имеет межвитковое замыкание. Обмотка фазы, имеющая межвитковое замыкание, будет иметь меньшее сопротивление, чем другие. Дефектную обмотку заменяют.

Исправность обмоток статора можно проверить на контрольно-испытательных стендах на симметричность фаз. При этой проверке замеряется переменное напряжение между фазами обмотки статора до выпрямительного блока при одинаковой (постоянной) частоте вращения ротора генератора. Если напряжение, наводимое (индуктируемое) в обмотках статора, неодинаковое, то это указывает на неисправность обмотки статора.

Для измерения напряжения двух фаз проводами вольтметра стенда через окна крышки генератора поочередно касаются двух радиаторов выпрямительного блока (для генераторов с выпрямительными блоками типа ВБГ) или головок винтов, соединяющих обмотку статора и выпрямительный блок (для генераторов с выпрямительными блоками типа БПВ).
