Что это такое- метизы? виды и разновидности, для чего применяются- обзор +видео

Оглавление

Гайки, шайбы и гроверы

Эти три метиза можно отнести в один раздел, так как они относятся к категории фиксирующих, и не работают как отдельный крепеж. Начнем с самого простого элемента – шайбы. Это круглое изделие, наживляемое на болт и устанавливаемое под гайку. Шайба препятствует раскручиванию гайки и в ряде случаев перекрывает пустое пространство, если отверстие, в которое вставлен болт, больше, чем диаметр самого болта. Шайбы, несмотря на свою простоту, могут отличаться по материалу, из которого они изготовлены. Наиболее привычные гайки изготавливаются из металла, но существуют также резиновые и пластиковые элементы. Они используются при креплении изделий, требующих бережного отношения к поверхности. Например, крашеный профнастил закручивается через резиновую шайбу. Она обеспечивает плотное соединение, но в отличие от металла не способна нанести вред крашеному покрытию.

Гровер – одна из разновидностей крепежной шайбы. Это металлическое кольцо, распиленное с одной стороны и изогнутое по спирали. При стягивании гайкой кольцо принимает изначальную форму, тем самым создавая напряжение, то есть, обеспечивая лучший прижим. Гроверы изготавливаются из более прочной марки стали, и после раскручивания они снова изгибаются, что позволяет использовать их многократно. Назначение гровера – препятствование раскручиванию, то есть то же, что у обычной шайбы. Но гровер, благодаря своей форме, может работать под сильной нагрузкой и обеспечивает надежное соединение при вибрации. Гроверы используются в машиностроении и на различных станках, то есть везде, где присутствует вибрация. Если закрутить гайку без гровера, она просто раскрутится со временем.

Гайки – самый разнообразный метиз в данной категории. Они служат для фиксации резьбового крепежа, то есть накручиваются на болт или винт. Помимо размера и шага резьбы, гайки отличаются формой, и список конфигураций довольно большой:

Прямые гайки с шестигранной формой. Наиболее распространенный тип метиза, встречающийся чаще всего.
Корончатая. Имеет пазы на верхней части, в которые после закручивания вставляется специальный шплинт, препятствующий раскручиванию.
Барашек. Гайка со специальными выступами, позволяющими закручивать ее без использования ключа. Используется для крепления объектов, не испытывающих серьезные нагрузки и с минимальной вибрацией.
Квадратная. Специальная гайка, погружаемая в специальный паз. Ее не нужно удерживать ключом при закручивании, так как она уже зафиксирована в посадочном отверстии.
Фланцевая. На нижней части гайка имеет юбку с насечками. При закручивании обеспечивает более надежное сцепление с шайбой или гровером.

Это далеко не полный список форм-факторов гаек, и многие производители современного оборудования используют собственные конструкции, как это происходит с формой винтов и шурупов.

Виды гаек

Гайка Эриксона (гайка декоративная), в большинстве случаев монтаж ее производится в сквозном отверстии и соответственно закрепляется ответным винтом.

Гайка бочка (гайка потайная). Производится установка в цилиндрическое отверстие бочковидной формы в деревянном основании так, чтобы внутренняя резьба гайки соответствовала с подходящим под размер винтом.

Кузовная гайка – целая сборка, а не самостоятельная деталь. Составные детали это обойма и вкладыш. Обойма изгибается специальным образом и ее выполняют из стали для пружин.

Вкладыш – стандартная квадратная гайка.

Кузовную гайку можно встретить при сборке кузовных элементов автомобиля, она организовывает резьбовое отверстие для использования направляющих электрических систем в тонкой обшивке корпуса автомобиля.

Отрывная гайка, антивандальная, или в народе срывная. Основная особенность этой гайки в том, что ее демонтаж не получится произвести обычным образом.

Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Она выполнена из двух частей, которые конструкционно объединены: шестигранная часть, которая выполнена для затяжки ее обычным гаечным ключом, и гладкой части внизу, после затяжки она остается на болте.

Что такое метизы?

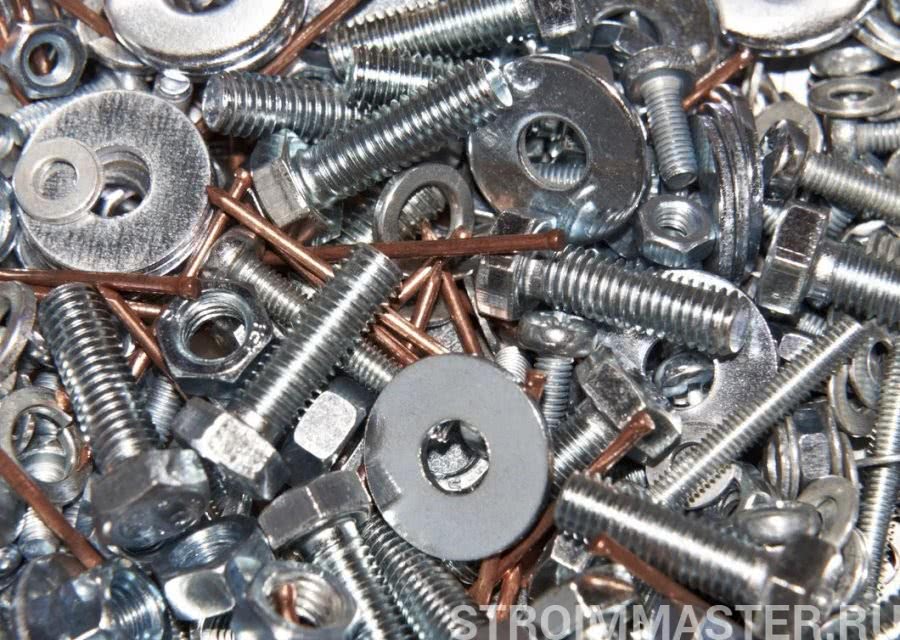

Метизы — это обобщённое название самых разнообразных изделий из металла. Условно метизы делятся на товары широкого и промышленного назначения. Из вышеприведённого примера становится понятным, что к метизам широкого назначения относятся пилы, ножницы и предметы сельскохозяйственного назначения.

Промышленные метизы — получили, куда большее распространение на стройке. Они представляют собой стандартизированные изделия, которые получили широчайшее применение в ремонте, строительстве, в машиностроении, а также в других отраслях промышленности.

Метизы в виде: шурупов, гаек, дюбелей, болтов, саморезов, заклёпок — относятся к большой группе крепежей. Сегодня невозможно представить полноценного ремонта или строительства без крепежных метизов, будь то монтаж подвесного потолка или обычного радиатора отопления на стену.

Виды крепежных метизов

Как вы уже поняли, метизы объединяют огромное число всевозможных металлических изделий, которыми мы повседневно пользуется и в быту, и на производстве. Поэтому в данной статье будет рассмотрена не менее обширная по своей численности группа крепежных метизов, изделия из которой преимущественно применяются для фиксации или соединения чего-либо.

В свою очередь, крепежные метизы принято подразделять на несколько отдельных групп. Метрические метизы — представлены в виде резьбовых изделий, таких как:

Каждая разновидность метрических метизов имеет строгий стандарт производства и регламентируется ISO и ГОСТ. Ко второй группе метизов, относится металлический крепёж самых различных форм и конфигураций. Прежде всего, это саморезы, дюбели, шурупы, анкеры и заклепки , а также другие крепежные элементы.

Виды метизов

Каждый метиз может быть отнесен к одной из двух групп – для бытового или промышленного использования. Изделия промышленного типа обладают стандартными параметрами. Они подходят везде и используются на заводах. Не имеет, значения, что изготавливается на предприятии.

Для бытовых целей используют ножки, скрепки, ножницы и множество других предметов, которые используются дома ежедневно. Они и представляют собой бытовые метизы. Теперь более внимательно стоит рассмотреть группу, в которую включены все крепежные изделия. Их довольно часто используют в строительных целях. Применяются такие метизы для скрепления самых разных материалов.

Каждая ответственная конструкция выполняется со множеством креплений. Используются метизы в автомобилестроении, при ремонтных работах, в мебельной промышленности. Широкая область использования таких изделий позволяет выбирать крепежные элементы, наиболее подходящие для своих задач.

Маркировка болтов по классу их прочности

Система маркировки болтов, значение которой можно посмотреть в специальных таблицах, чтобы определить, какой именно тип крепежа вам подойдет, разработана Международной организацией по стандартизации (ISO). Все стандарты, разработанные в советское время, а также современные российские нормативные документы, основываются на принципах данной системы.

Обязательной маркировке подлежат болты и винты, диаметр которых составляет более 6 мм. На крепежные изделия меньшего диаметра маркировка наносится по желанию производителя.

Маркировка не наносится на винты, имеющие крестообразный или прямой шлиц, а изделия, имеющие шестигранный шлиц и любую форму головки, маркируются обязательно.

Не подлежат обязательной маркировке также нештампованные болты и винты, которые изготовлены точением или резанием. Маркировка на такие изделия наносится только в том случае, когда этого требует заказчик подобной продукции.

Стандартное расположение маркировки на болтах

Местом, на которое наносится маркировка болта или винта, является торцевая или боковая часть их головки. В том случае, если для этой цели выбрана боковая часть крепежного изделия, маркировка должна наноситься углубленными знаками. Выпуклая маркировка по высоте не должна превышать:

0,1 мм – для болтов и винтов, диаметр резьбы которых не превышает 8 мм;
0,2 мм – для крепежных изделий, диаметр резьбы которых находится в интервале 8–12 мм;
0,3 мм – для болтов и винтов с диаметром резьбы больше 12 мм.

Геометрию различных видов резьбового крепежа регламентируют отдельные ГОСТы. В качестве примера можно рассмотреть изделия, выпускаемые по ГОСТ 7798-70. Такие болты с головкой шестигранного типа, относящиеся к категории изделий нормальной точности, активно используются в различных сферах деятельности.

Сферы использования

Метиз – это одно из наиболее надежных креплений. А потому неудивительно, что наиболее распространенной областью применения этой продукции стала промышленность, которая ставит в приоритет надежность соединения конструкции. Без таких металлических изделий не обходится выпуск бытовой техники.

Проволока и лента нашли свое применение даже в транспортировке различного груза, где они используются в качестве упаковки для другой продукции. Стоит сказать о том, что широко применяются крепежные детали из металла и в мебельном строительстве. Благодаря высокой надежности этих деталей существует возможность создавать надежную мебель различной формы.

Важно упомянуть и о том, что при использовании такого рода креплений, необходимо правильно и точно подбирать размеры, а также типы продукции. Единственным недостатком, который имеется у таких изделий – небольшой срок службы. По прошествии определенного времени они ржавеют

Однако применение прокаленных деталей или изготовлении продукции из нержавеющей стали устраняют и этот недостаток

По прошествии определенного времени они ржавеют. Однако применение прокаленных деталей или изготовлении продукции из нержавеющей стали устраняют и этот недостаток.

Группы крепёжных метизов

Крепёжные метизы промышленного производства разделяют на две подгруппы.

Первая группа представляет собой изделия с резьбой определённого размера. В строительной сфере их называют метрическим крепежом. Сюда входят шайбы, гайки, болты и шпильки. Каждый из этих элементов может иметь разные размеры, но одинаковые на протяжении основания изделия. Обычно специалисты используют изделия с толщиной резьбы согласно ГОСТа.

Ко второй группе относятся саморезы, гвозди, винты, шурупы, которые могут иметь разную форму и толщину резьбы или основания по всей длине. Их рекомендуется использовать по назначению, а в строительстве вообще запрещается применять вторую группу метизов не по назначению.

Металлургия выпускает просто колоссальное количество метизов ежегодно, причём производство постоянно растёт. Особенно здесь стоит выделить «Леруа Мерлен». Регулярно появляются новые виды метизов, которые лучше по качеству и многофункциональны. Например, уже сейчас саморезы, которые относятся ко второй группе, стараются внедрить в строительство из-за производства этих элементов из высокопрочных металлов. Они могут пробивать не только мягкий материал, но и бетон.

Маркировка

Обозначения, наносимые на болты, загадочны только на первый взгляд. Реально они очень даже информативны и хорошо продуманы. Если попадается относительно старый крепеж, выпущенный по ГОСТу 1977 года, то его маркировка такова:

буквенное клеймо предприятия-изготовителя;
временное сопротивление болта (уменьшенное на 10);
климатическая категория;
номер плавки металла.

По современному ГОСТу обозначения строятся по следующей схеме:

заводское клеймо;
категория прочности согласно стандарту 2006 года;
климатическая категория;
номер плавки;
символ S (если это особо прочный болт с головкой увеличенного размера).

Ссылки

Портал по метизам Метизы, производители, каталог металлических изделий
Точные определения Технический каталог металлических изделий и крепежа
ГОСТы на метизы и крепеж Полные версии наиболее употребимых ГОСТов на металлоизделия и крепеж
Крепежные изделия и метизы Крепеж и метизы производства Украины, России, Белоруссии, Польши.

Wikimedia Foundation . 2010 .

Акромион
Весёлый Роджер

Смотреть что такое «Метизы» в других словарях:

МЕТИЗЫ — (сокр. от металлические изделия) стандартизованные металлические изделия. Различают промышленные метизы стальная проволока, канаты, гвозди, болты, железнодорожные костыли и т. п. и метизы широкого назначения ножи, пилы и т. д … Большой Энциклопедический словарь

Метизы — – стандартизированные металлические изделия (стандартная проволока, канаты, гвозди и т. д.). Метизы –… … Энциклопедия терминов, определений и пояснений строительных материалов

МЕТИЗЫ — МЕТИЗЫ, ов (спец.). Сокращение: металлические изделия. Промышленные м. (гвозди, болты, стальная проволока и др.). | прил. метизный, ая, ое. М. завод. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

метизы — Мелкие изделия из металла EN hardwaremetal products DE Metallwaren FR ferronneriequincaillerie … Справочник технического переводчика

метизы — металлические изделия … Словарь сокращений и аббревиатур

метизы — ов; мн. Техн. Металлические изделия общего назначения (проволока, гвозди, инструменты и т.п.). ◁ Метизный, ая, ое. М. завод. * * * метизы (сокращённо от металлического изделия), стандартизованные металлические изделия. Различают промышленные… … Энциклопедический словарь

Метизы — металлические изделия, стандартизованные металлические изделия разнообразной номенклатуры промышленного или широкого назначения. К М. промышленного назначения условно относят стальную ленту холодного проката, стальную проволоку и изделия… … Большая советская энциклопедия

Метизы — мн. Металлические изделия (стальная проволока, гвозди, болты, ножи, пилы и т.п.). Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой

Болты и гайки

Болты и гайки используются для соединений в древесных конструкциях. Способны выдерживать даже тяжелые деревянные конструкции, подходят для создания соединений деталей на металлических конструкциях. Болт состоит из цилиндрического стержня с головкой. Хвостовик имеет резьбу под гайку. Скрепление двух деревянных брусков с помощью болта обеспечивает прочное соединение.

Между деревом и гайкой устанавливается шайба. За счет этого удается предотвратить деформацию древесины при зажиме гайки

При выборе крепежного изделия важно правильно подобрать диаметр стержня, длину, отделку, назначение, определить предельно допустимые нагрузки

Какие еще метизы существуют?

Вышеперечисленные изделия – это лишь часть метизов, используемых в быту и промышленных целях. Понятие «метизы» включается в себя все виды металлических элементов. Нельзя ограничиваться только крепежными деталями. Поскольку продавцы стараются облегчить поиск покупателей нужных товаров, в группу «метизов» часто попадают только крепежи. Изначально к этому направлению относили еще и инструменты из металла, но сейчас их чаще выделяют в отдельные группы. Кроме крепежных изделий в категорию «метизов» попадают: проволоки, тросы, стальные ленты электроды и ленты.

Все метизы можно классифицировать по классу прочности. Эти показатели фиксируются в стандартах ГОСТ. Если рассматривать крепежи из легированной и нелегированной стали, выделяют 11 классов прочности. Информацию по конкретному изделию вы можете запросить у производителя или продавца

При проектировании конструкций важно грамотно подобрать метизы по техническим характеристикам

При выборе метиза обратите внимание на его конкретное предназначение, качество и тип материала, размеры, срок эксплуатации и условия окружающей среды. Для решения серьезных задач ориентируйтесь на проверенных мировых производителей, гарантирующих высокое качество метиза

Шпильки

Шпилька – один из самых простых видов крепежей в конструкционном плане. Это прямой металлический штырь, полностью или частично покрытый резьбой. Вкручивается в посадочное место и позволяет скрепить два объекта или произвести фиксацию при помощи гайки. Шпильки используются в машиностроении и при производстве различных станков, но существуют и другие разновидности. Например, сантехнические шпильки. Их особенность в том, что резьба на двух концах отличается. То есть, с одной стороны это шуруп, а с другой обычный болт. Такая шпилька позволяет производить крепление к бетонным поверхностям различных сантехнических изделий, например, унитазов. Закрепив одну часть в бетонный или деревянный пол, снаружи остается болтовая часть, на которую впоследствии накручивается гайка.

В зависимости от назначения и сферы применения, шпильки могут быть как обычными, металлическими, то есть без специального покрытия, так и защищенные. Типов защиты много, как и методов их нанесения. Наиболее распространенный тип – цинк. Он наносится на поверхность метиза гальваническим методом и предотвращает появление коррозии.

Что такое метизы?

Виды крепежных метизов

Шпильки;
Болты, гайки и другие.

Каждая разновидность метрических метизов имеет строгий стандарт производства и регламентируется ISO и ГОСТ. Ко второй группе метизов, относится металлический крепёж самых различных форм и конфигураций. Прежде всего, это саморезы, дюбели, шурупы, анкеры и заклепки, а также другие крепежные элементы.

Особенности эксплуатации

Все нюансы использования металлических изделий определяются сферой их применения. Анализировать технические особенности процессов монтажа стоит с учетом характеристик конкретного вида метизов.

Гвозди – один из самых распространенных вариантов крепежных приспособлений. Чаще всего они применяются при выполнении работ с мягкими материалами.
Болты представляют собой один из самых простых в эксплуатации видов приспособлений. Для их установки не требуется нарезка резьбы, а достаточно только просверлить отверстие, поскольку они фиксируют детали в тандеме с гайками.
Винты отличаются прежде всего наличием цилиндрической резьбы, а также возможностью надежного соединения разных материалов.
Саморезы на сегодня представляют собой одну из наиболее популярных групп современных метизов. К их основным преимуществам относится универсальность. За счет нарезания резьбы в закрепляемых материалах получается максимально жесткое и качественное соединение.
Шурупы – это крепежные элементы, которые нередко путают с саморезами. При этом главное отличие заключается в том, что первые при установке не нарезают сами резьбу в скрепляемых деталях. Довольно часто шурупы используют при работе с пластиком.
Для надежного скручивания и фиксации устанавливаются шайбы и кольца. Эти метизы подкладывают под головки болтов или же гаек для предотвращения ослабления соединений в процессе эксплуатации конструкций и агрегатов.
Шпильки имеют двухстороннюю резьбу и актуальны в соответствующих ситуациях. Одними из ярких примеров применения можно назвать автомобильные ступицы и крепление колес.
Пластины анкерные очень часто используются при установке оконных конструкций, которые с их помощью закрепляются в проемах.

Естественно, это далеко не полный перечень существующих метизов и особенностей их эксплуатации. А также стоит учитывать, что некоторые из них входят в состав более крупных крепежных приспособлений. Речь идет, например, об анкерах, состоящих из дюбеля, шайбы, а также болта или же винта.

О том, как начать производить метизы самостоятельно, вы можете узнать из видео ниже.

https://youtube.com/watch?v=6NnlZUfHVHc

Металлический трос

Стальной трос состоит из нескольких проволок, скрученных в прядь. Такое сплетение закручивается на центральный стержень. Количество и размер проволоки определяет уровень защиты от коррозии и устойчивость к истиранию. Тросы меньшего диаметра имеют лучшую гибкость и подвижность. Плетение включает несколько отдельных проводов, которые намотаны вокруг основания в один или несколько слоев.

Существует несколько разновидностей тросов, отличающихся между собой типом плетения проволоки:

универсальный: соединяются провода одного сечения;
параллельный: соединяются проволоки разного размера, соблюдая одинаковое количество проволок во внешнем и внутреннем слое;
присадочный: в два раза больше внешних проводов, чем внутренних. Меньшие по размеры проволоки заполняют промежутки между большими проволоками;
уплотненный: создаются за счет увеличения коэффициента заполнения.

Также существуют метизы, которые способны свести к минимуму склонность вращения. Для достижения этих целей специалисты рекомендуют применять металлические тросы с низким вращением или модели, демонстрирующие устойчивость к вращению. Такие тросы состоят из нескольких слоев проволоки. Слои накладываются в направлении, противоположному следующему слою. За счет этого удается удерживать противоположные силы в тросе.

Метрические изделия.

К метрическим изделиям относятся болты, гайки, винты, метрическая шпилька клепальная гайка.

Клепальная гайка

Среди этих изделий на современном строительном рынке появился новый элемент для крепления металлических частей – это клепальная гайка. Этот элемент крепления похож на бонку, но имеет множество преимуществ перед ней. Ее можно использовать уже на окрашенной поверхности, что невозможно было при использовании обычной бонки. При этом используются стальные оцинкованные изделия или алюминиевые. При необходимости, их изготавливают из нержавеющей стали. Технологический процесс становится намного проще и экономичнее когда используется клепальная гайка, так как не нужен доступ к поверхности с двух сторон. Клепальные гайки делятся на несколько видов.

По используемому материалу:

стальные;
алюминиевые;
из нержавеющей стали.

По типу головки:

плоские;
потайные.

По форме наружной поверхности:

цилиндрические;
шестигранные;
рифленые.

У клепальной гайки очень большая область применения. Она довольно успешно используется в автомобилестроении, самолетостроении, судостроении, строительстве, приборостроении, монтаже торгового оборудования и так далее.

Болты.

Болт представляет собой обычный стержень с квадратной или шестигранной головкой. Болт имеет резьбу для навинчивания гайки. Болты бывают с полной или неполной резьбой.

Винты.

Винт – это стержень, с головкой, имеющей шлиц под отвертку и резьбу. Винты бывают с потайной или полукруглой головкой. Чаще всего винты используются для присоединения детали к рабочей поверхности.

Метрическая шпилька.

Это стержень, имеющий резьбу на обоих концах. Шпильки имеют разную длину. Самые востребованные шпильки от 1 до 2 метров. Метрические шпильки очень часто применяют при монтаже подвесных потолков.

Гайка.

Эта крепежная деталь имеет внутреннюю резьбу. Она должна образовать с болтом или винтом пару. Существует множество самых разных видов гаек. Это может быть колпачковая гайка, гайка – удлинитель и т.д.

Для создания антикоррозийного эффекта, крепеж может быть покрыт цинком или хромом. Покрытый крепеж стоит, конечно, дороже, но и прослужит он намного дольше. Для пищевой промышленности используют крепеж из нержавейки. К вспомогательным деталям относятся: шайбы, шплинты, заклепки.

Виды резьбового крепления

Для выполнения резьбового соединения нужны как минимум две детали, одна из которых имеет наружную, а другая – внутреннюю резьбу. Существует несколько конструкционных разновидностей резьбы.

В соединяемых деталях сверлятся сквозные отверстия, после чего вовнутрь вставляется болт, который затягивается с другой стороны гайкой.

В таком типе соединения роль гайки выполняет сама деталь, в которой предварительно высверливается отверстие, затем наносится резьба, после чего с помощью болта или винта крепится другая деталь. Если применять саморезы, то сверлить предварительное отверстие не обязательно, поскольку деталь при закручивании сама автоматически делает резьбу.

Один конец такой шпильки вворачивается в узловую деталь, а на второй специальным образом накручивается подходящая гайка.

Шпилька с ввинчиваемым концом

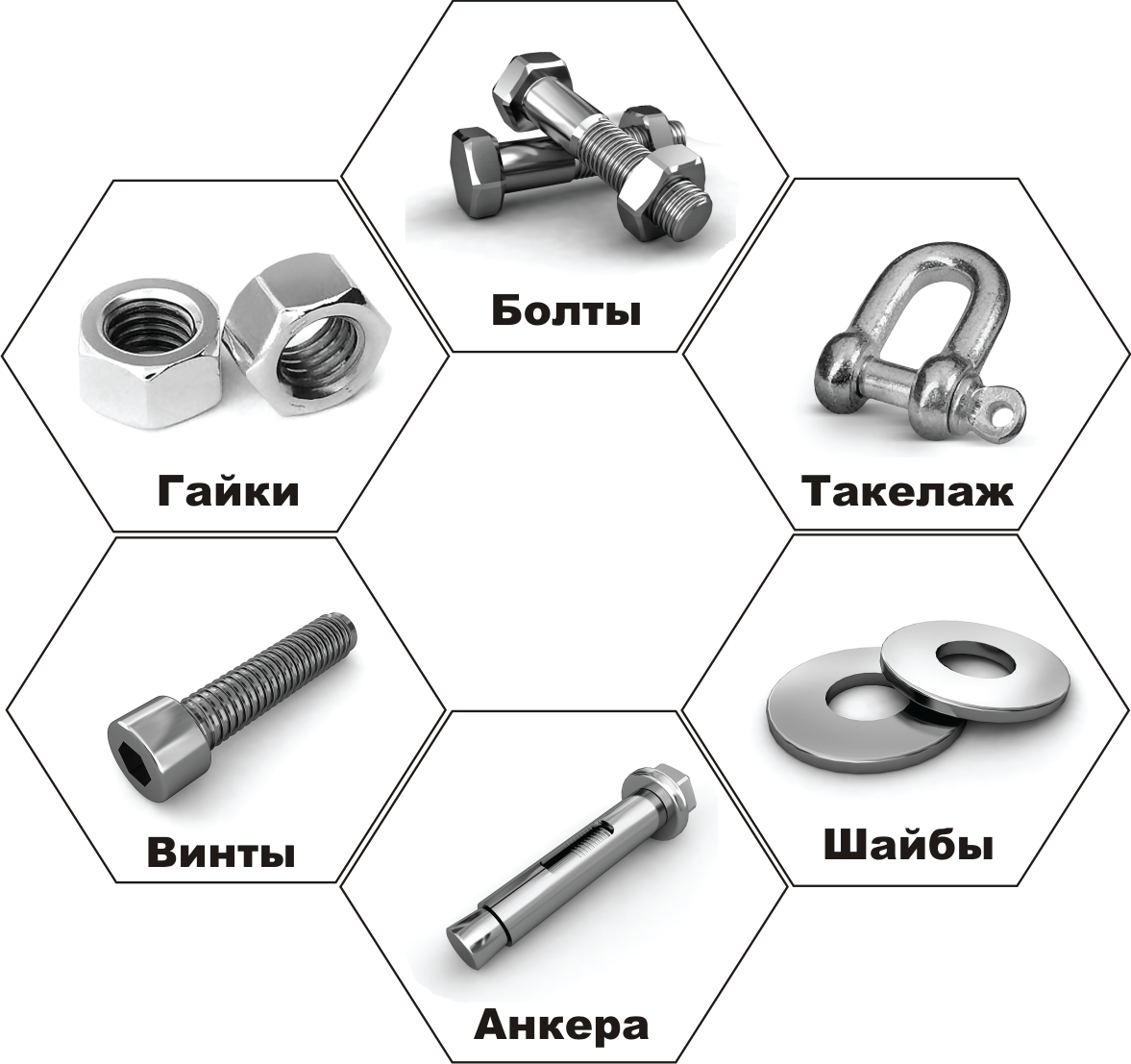

Крепежные изделия — метизы:

Саморезы — благодаря которым можно совершить монтаж любых деталей и конструкций к различным рабочим поверхностям.
Шурупы — скрепляют детали изделия, делают конструкцию устойчивой.
Болты, винты — соединяют элементы и конструкции друг с другом, детали мебели.
Гайки — помогают надежно зафиксировать болты и шурупы на нужном месте.
Шайбы — предотвращают самопроизвольное откручивание гаек. Препятствуют воздействию негативных внешних факторов на основной крепеж.
Анкера — делают возможным надежное крепление любых конструкций, декоративных элементам и деталей к потолкам и стенам.
Шпильки — специализированный вид крепления, который используют для быстрого соединения двух деталей одной конструкции.
Заклепки — используют вместо саморезов и гвоздей.
Гвозди — самый востребованный и распространенный вид метизов, который нужен регулярно как при профессиональной деятельности строителям, так и в хозяйстве.
Скобы — помогают ремонтировать или изготавливать мягкую мебель, незаменимые при монтаже гидроизоляционных покрытий, и не плотных материалов.
