Крепление сип: виды крепежа, правила монтажа, рекомендации специалистов при работе с сип

Инструменты и приспособления для работы с СИП

Качественно и безопасно монтировать самонесущий провод позволяют:

инструменты для натяжки стальной монтажной ленты;
ножницы для разрезания кабеля;
ножницы для разрезания стальной ленты;
лебедки;
монтажные чулки;
монтажный зажим;
монтажные ролики;
вертлюги;
прессы гидравлические для опрессовки изолированных гильз и наконечников с кордощеткой;
динамометры;
кордощетки;
инструменты для монтажа усиленных стяжек;
изолированные накидные ключи;
наборы для заземления;
клинья отделительные;
устройства для закороток;
когти и лазы универсальные;
пояса предохранительные;
стропы;
приспособление для скручивания проводов.

Крепление вводного СИП к фасаду

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.

Преимущества и недостатки использования СИП

Эти провода позволяют:

обеспечить нужный класс электробезопасности;
повысить надежность сети во время эксплуатации;
уменьшить расходы на содержание электросети (до 80%);
сократить сроки монтажа и уменьшить трудозатраты;
размещать электропроводные линии на стенах зданий;
сократить потери при передаче электричества (благодаря небольшому сопротивлению);
подключать объекты без отключения главной питающей линии;
прокладывать и подключать линии своими силами.

Минусы СИП:

стоят на 20-25% больше, чем обычные провода без изоляции;
многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
позволяют прокладывать только воздушные ЛЭП.

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
Скрепа SOT36 – 2шт (фиксация ленты)
Бандажный крюк SOT39 или SOT29 – 1шт
Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
Анкерный зажим SO80 или SO158 – 2шт
Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов

В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима

зажим для подключения к голым проводам. На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Кронштейны на стену

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами.
Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами.
Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье «Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция».

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Универсальные крюки SOT 76 и настенные крюки SOT 28.

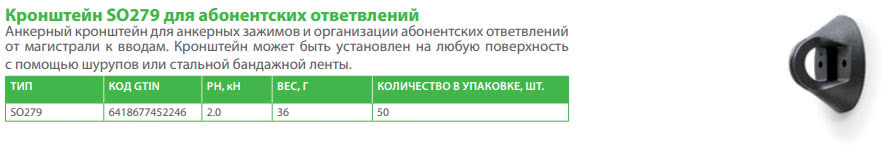

Кронштейны Ensto SO 279

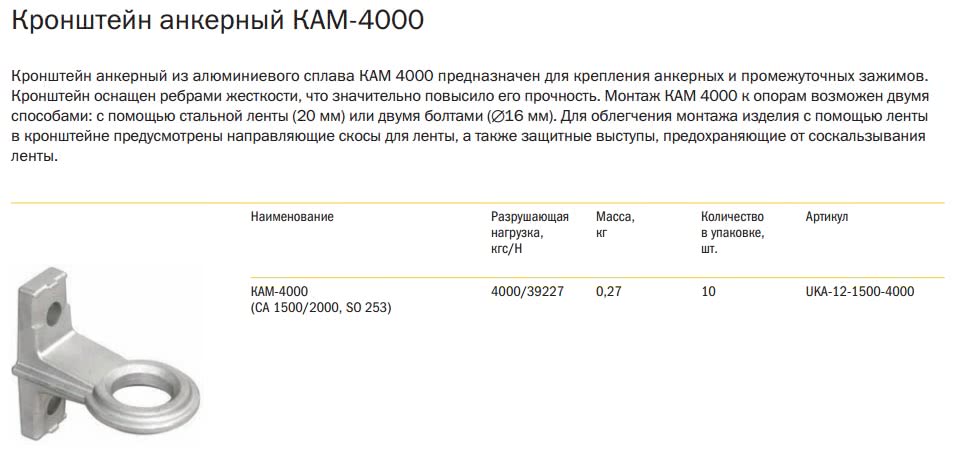

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

Сводная таблица по кронштейнам:

Производитель	Марка кронштейна или крюка
ENSTO	SOT 76 — SOT 28 — SO 279
IEK	КАМ-4000
КВТ	КАБ-25
SICAM	PA 69 — SCS16 — GHP — CST 12
NILED	CA 16 — CT 600 — CB 600

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

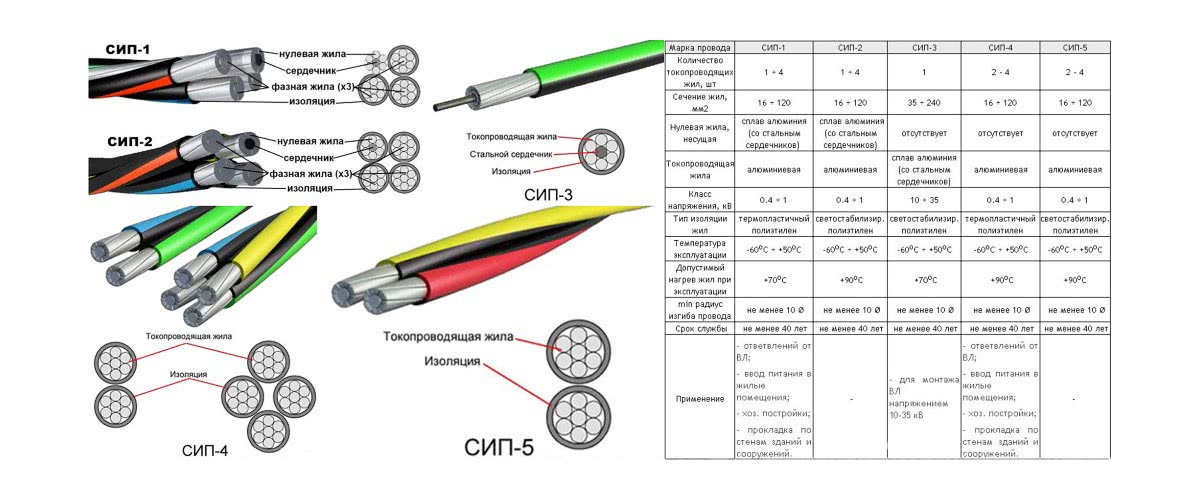

На сегодняшний день существуют такие виды СИП:

СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Описание и виды СИП

На сегодняшний день существуют такие виды СИП:

СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
Установка дюбеля
Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

промежуточные поддерживающие зажимы;
кронштейны для крепления анкерных зажимов;
кронштейны для крепления промежуточных зажимов;
анкерные кронштейны для проводов энергопотребителя;
анкерные зажимы для изолированной несущей нейтральной жилы;
анкерные зажимы для проводов энергопотребителя;
монтажные крюки;
крепежную ленту (лента должна быть из нержавейки);
скрепы из нержавейки;
бугели из нержавейки;
стяжки крепежные;
фасадные крепления для СИП;
вязки спиральные.

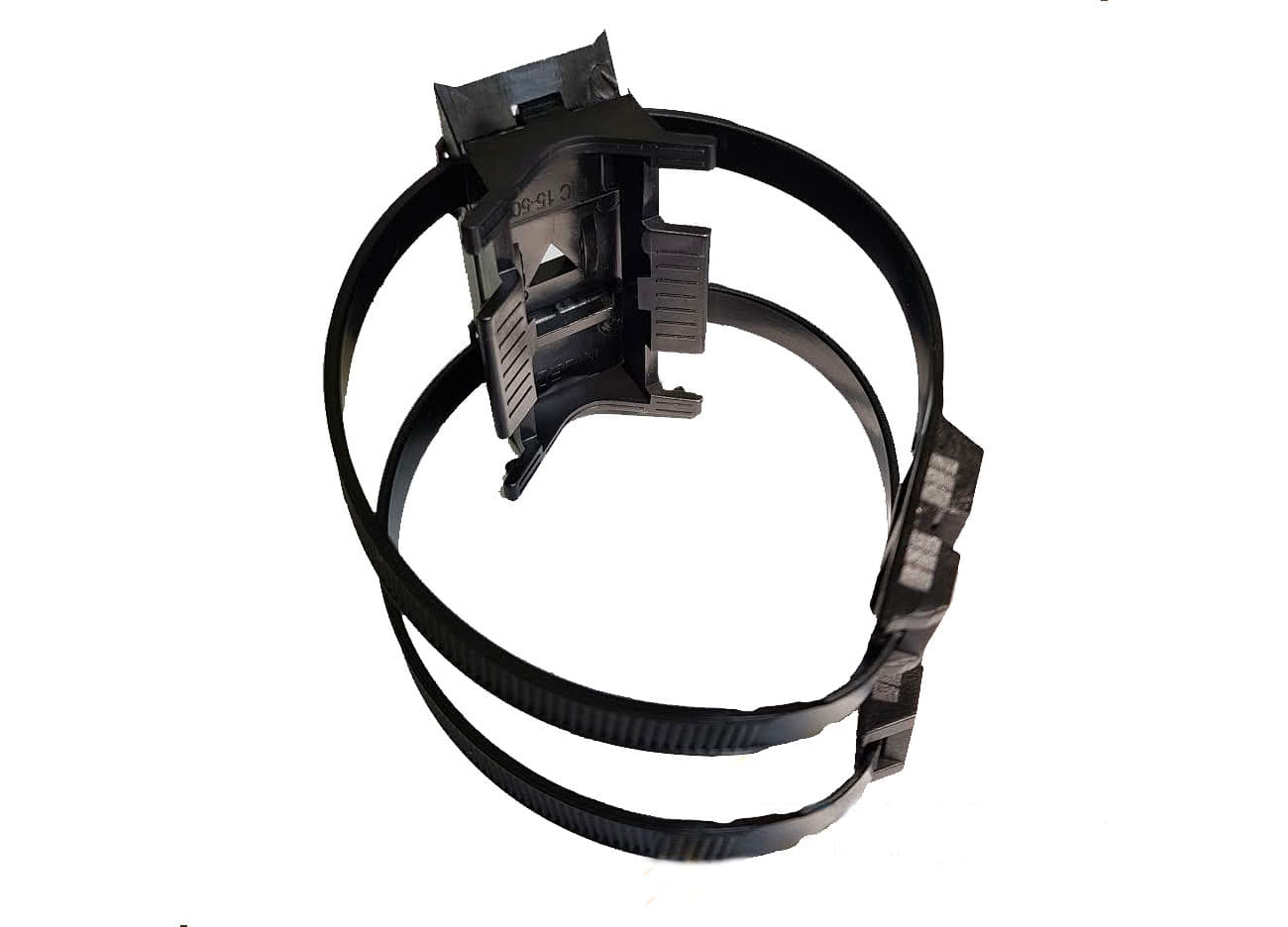

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

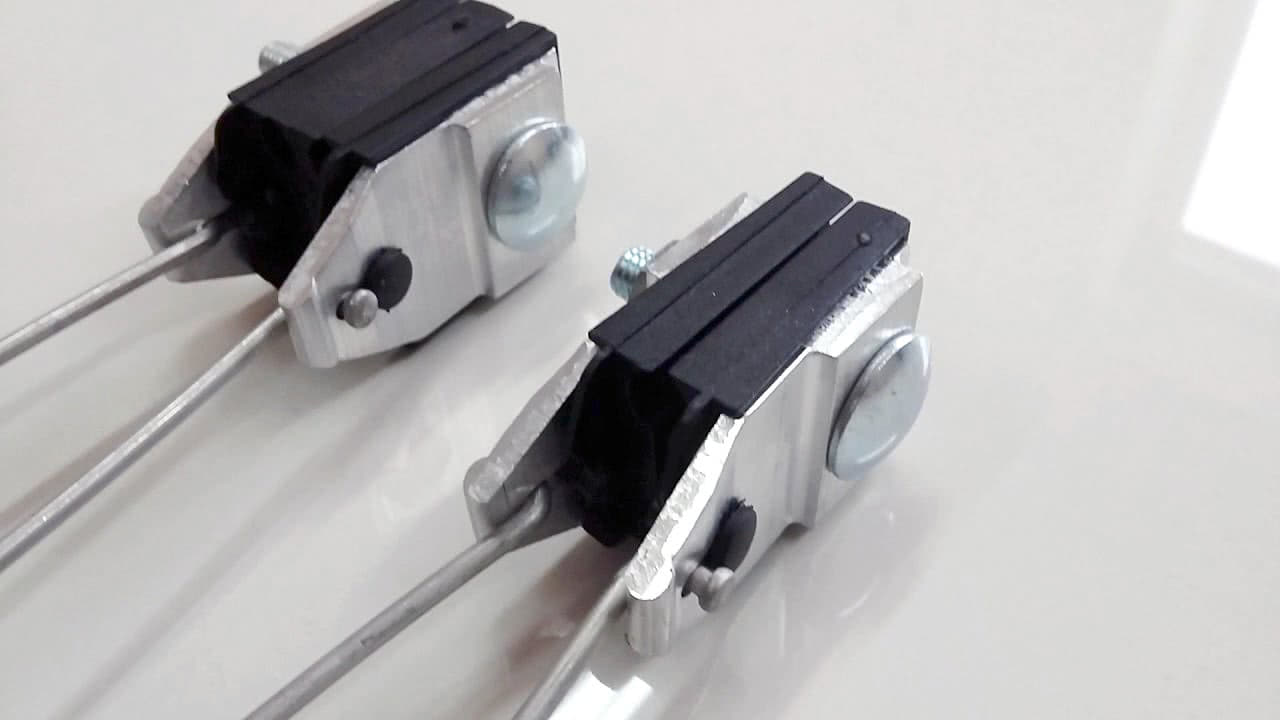

Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

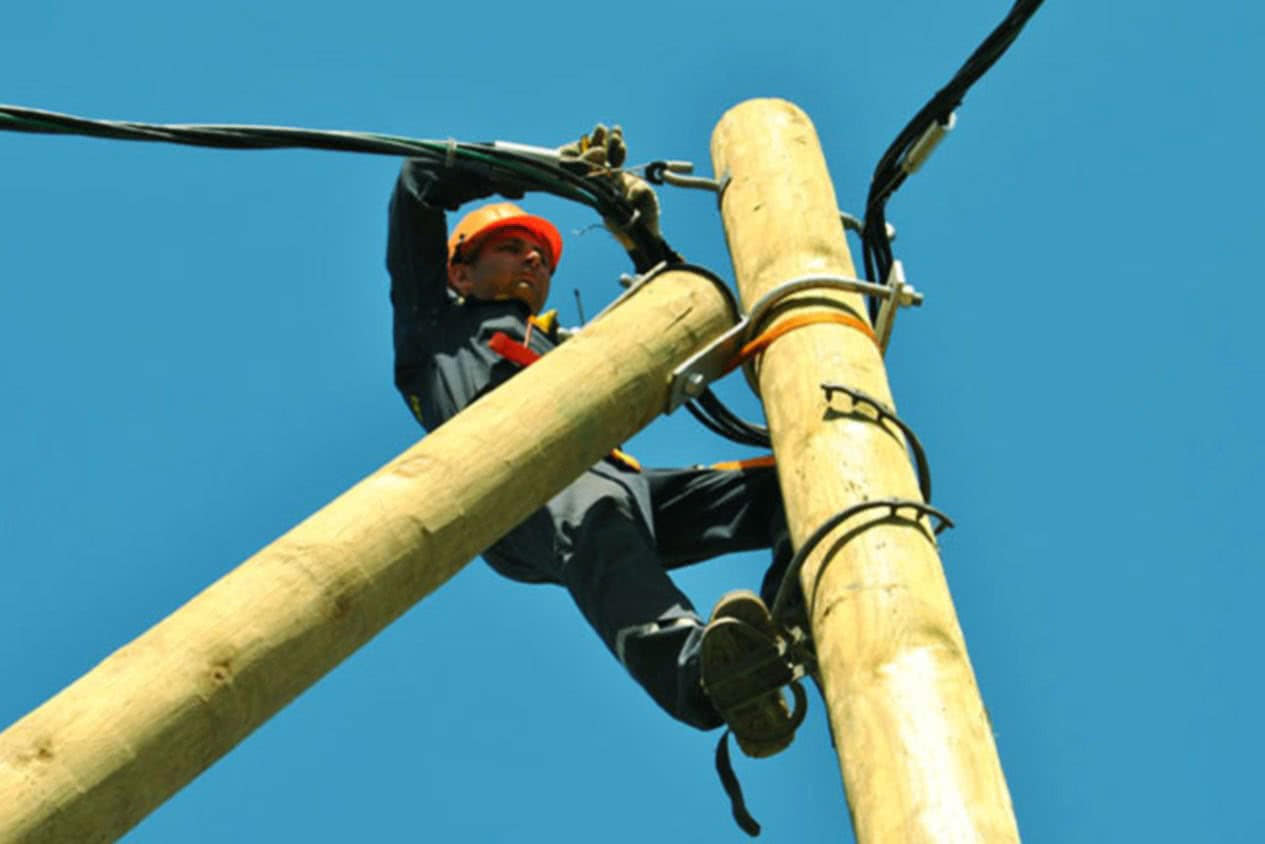

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

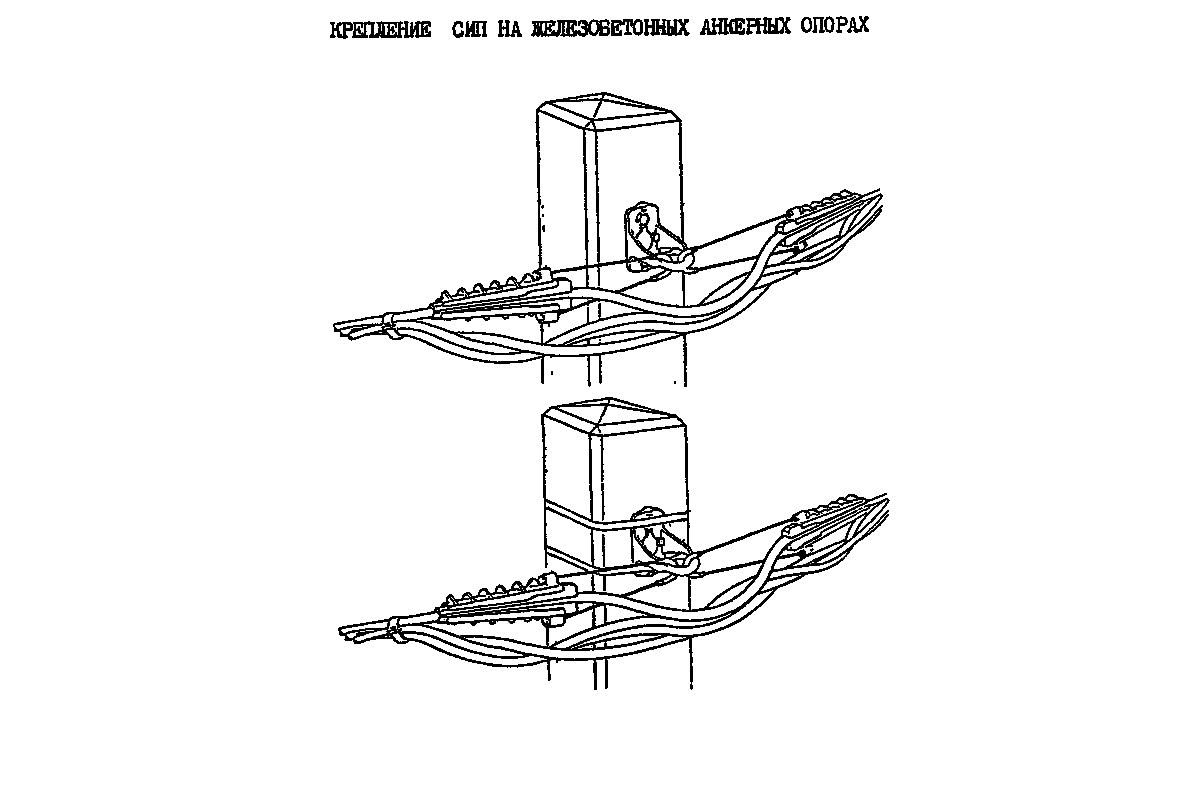

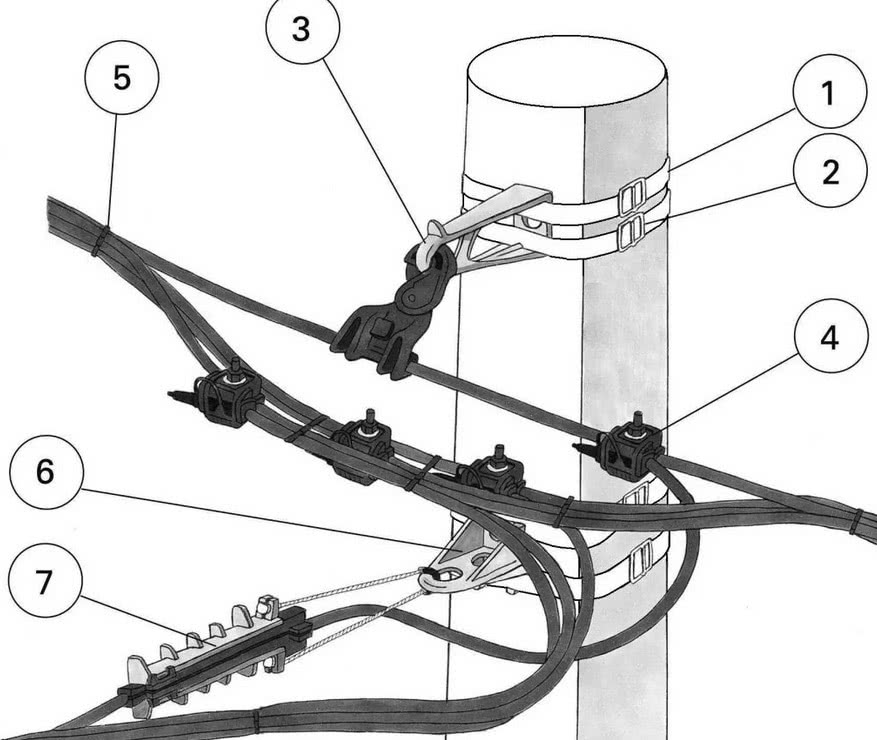

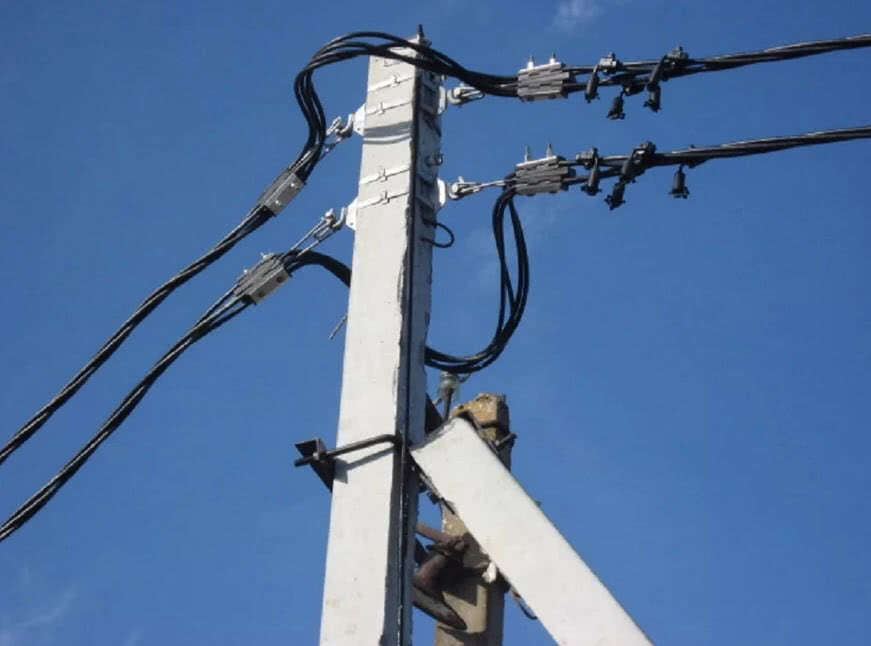

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Монтаж кронштейна на фасад

Порядок установки кронштейна на стену заключается в следующем:

прикладываете кронштейн к поверхности и отмечаете карандашом метки крепежных отверстий

Строго соблюдайте минимальный отступ от угла дома. Он должен быть минимум 100мм.

Иначе крепеж вырвет вместе с куском стены при сильных ветровых нагрузках.

просверливаете отверстия на необходимую глубину, согласно подобранным анкер болтам

Предварительно позаботьтесь об инструменте. Очевидно что вам понадобится перфоратор. Он должен быть либо аккумуляторный, либо придется использовать генератор и переноску.

далее забиваете молотком дюбеля в отверстия

устанавливаете и закрепляете кронштейн

Поэтому рекомендую закреплять кронштейн самостоятельно, а энергетикам доверить монтаж СИП от опоры.

Преимущества и недостатки использования СИП

Эти провода позволяют:

обеспечить нужный класс электробезопасности;
повысить надежность сети во время эксплуатации;
уменьшить расходы на содержание электросети (до 80%);
сократить сроки монтажа и уменьшить трудозатраты;
размещать электропроводные линии на стенах зданий;
сократить потери при передаче электричества (благодаря небольшому сопротивлению);
подключать объекты без отключения главной питающей линии;
прокладывать и подключать линии своими силами.

Минусы СИП:

стоят на 20-25% больше, чем обычные провода без изоляции;
многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
позволяют прокладывать только воздушные ЛЭП.

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

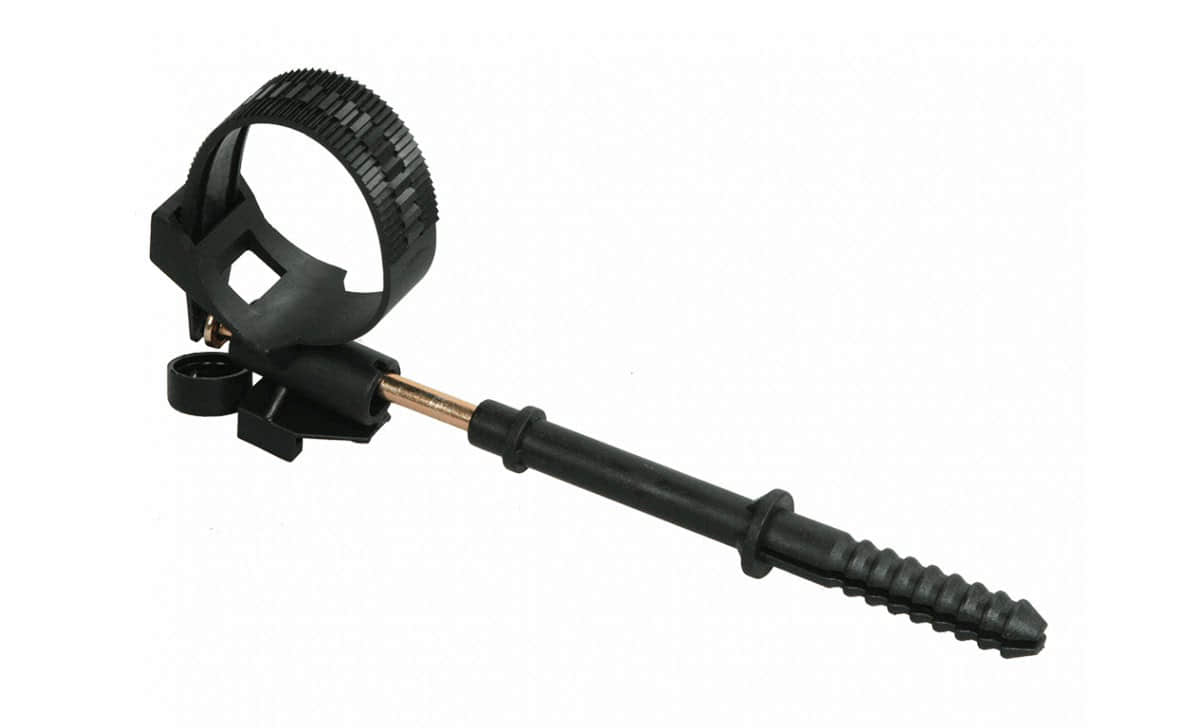

если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.). Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

https://youtube.com/watch?v=4uFaPnDAeM0

Меры безопасности

При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.

Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
Нельзя использовать поврежденный кабель;
Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
Работу производить строго с использованием спецодежды;
Провода под напряжением изолируются специальными накладками;
Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.

Как СИП поддерживает горение можно увидеть в этом ролике:

https://youtube.com/watch?v=bUhZrFgiD38

Монтаж СИП: правила крепления, прокладки, подключения

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

Монтаж опор освещения

Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Монтаж кабеля СИП от столба к дому

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены. Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см. Запрещается формирование свободных петель кабеля возле металлических конструкций.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.
